BEDIENUNGSANLEITUNG XMZ-D2 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

DIESELHEIZUNG

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Einsparungen, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeutet nicht unbedingt, dass alle von uns angebotenen

Werkzeugkategorien abgedeckt sind. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie sparen tatsächlich die Hälfte im Vergleich zu den großen Top-Marken.

VEVOR®

TOUGH TOOLS, HALF PRICE

DIESELHEIZUNG

MODELL: XMZ-W-D1ÿ-D2-D3-D4ÿMODELL: XMZ

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Kontaktieren Sie uns gerne: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Symbol Symbol Beschreibung
	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu einem Unfall führen. Um das Risiko von Verletzungen, Feuer oder Stromschlag, folgen Sie bitte immer den Empfehlungen siehe unten.
	RICHTIGE ENTSORGUNG: Dieses Produkt unterliegt der Bestimmung der europäischen Richtlinie 2012/19/EG. Das Symbol mit einem Durchgestrichene Mülltonne zeigt an, dass das Produkt erfordert in der Europäischen Union eine getrennte Müllentsorgung. Dies gilt für das Produkt und alle Zubehörteile, die mit gekennzeichnet sind dieses Symbol. Produkte, die so gekennzeichnet sind, dürfen nicht entsorgt werden nicht mit dem normalen Hausmüll, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräte.
	Achtung: Giftiges Material. Vermeiden Sie den Kontakt mit Kontakt mit giftigen Stoffen.
	Achtung: Entzündbares Material. Achten Sie darauf, keinen Brand zu verursachen durch Entzünden brennbaren Materials.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen mit dieser Dieselheizung geliefert. Nichtbefolgen aller aufgeführten Anweisungen

Die folgenden Hinweise können zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

1. Folgende Maßnahmen werden nicht getroffen

ÿ Wichtige Komponente der Dieselheizung austauschen.

ÿ Eigenmächtige Verwendung von Ersatzteilen anderer Hersteller.

ÿ Missachten Sie die Anweisungen und Anleitungen während der Installation oder des Betriebs.

1. Bei der Montage und Installation dürfen nur Original-Anbau- und Ersatzteile verwendet werden. Wartung.

2. Die Heizgeräte dürfen nicht an Orten verwendet werden, an denen sie entzündbare Dämpfe bilden können. oder Staub, zum Beispiel:

ÿ Treibstoffdepot

ÿ Kohlenstofflager

ÿ Holzlager

ÿ Getreidespeicher und ähnliche Standorte

ÿ Diesel-/Tankstelle

Und halten Sie sich fern von Kraftstofftanks, Kompressionsbehältern, Feuerlöschern, Kleidung oder andere brennbare Gegenstände.

1. Verwenden Sie zum Starten nicht den Zigarettenanzünder.

2. Verwenden Sie das Heizgerät nicht in geschlossenen und/oder unbelüfteten Räumen.

3. Beim Einfüllen von Kraftstoff müssen die Heizgeräte ausgeschaltet sein.

4. Unterbrechen Sie während des Betriebs nicht die Stromzufuhr.

5. Wenn Kraftstoff aus dem Kraftstoffsystem von Heizgeräten austritt oder austritt, wenden Sie sich bitte an VEVOR zur Reparatur.

6. Platzieren Sie den Abgasauslass im Außenbereich, um das Eindringen von Abgasen zu verhindern.

7. Während der Arbeit ist es verboten, die Stromversorgung direkt zu unterbrechen den Betrieb der Heizung unterbrechen.

8. Alle Lücken zwischen der Montageplatte und der Karosserie abdichten.

9. Die Maschine stoppt das Heizen nach dem Übertemperaturschutz. Bitte nicht ausschalten. Nachdem die Maschine natürlich abgekühlt und ausgeschaltet ist, kann sie neu gestartet.

10. Trennen Sie nach dem Ausschalten der Maschine nicht sofort die Stromversorgung Es dauert 3-5 Minuten, bis die Maschine vollständig zum Stillstand kommt.

11. Nachdem die Maschine 3–5 Minuten lang gestartet ist, funktioniert sie normal und heizt sich auf. Bitte warten Sie geduldig.

12. Wenn die Heizung gerade gestartet wird, ist der Strom relativ hoch, so dass ein Adapter mit einer Spannung von 12V und einem Strom von 15A oder mehr ist für die Stromversorgung erforderlich liefern.
13. Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, wenn sie beaufsichtigt oder unterwiesen wurden über den sicheren Gebrauch des Geräts informiert und verstehen die Gefahren Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

17. WARNUNG: Brennbares Material

Beachten Sie bei Installation/Betrieb, Wartung und Entsorgung des Gerätes bitte Beachten Sie, dass sich keine brennbaren Stoffe in der Nähe des

Auspuffrohr, (Die höchste Betriebstemperatur kann 752y erreichen, so dass es ist verboten, Löcher in den Holzboden zu bohren, um die Maschine zu installieren, und es ist verboten nicht hitzebeständigen Kleber zu verwenden, um Geruchsvergiftungen zu vermeiden.) Achten Sie darauf, Vermeiden Sie die Entstehung eines Brandes durch das Entzünden brennbarer Materialien.

18. WARNUNG: Giftiges Material

1. Achten Sie bei der Installation/Nutzung, Wartung und Entsorgung des Geräts darauf, dass genügend Platz für die Belüftung vorhanden ist, um Kohlenstoffablagerungen zu vermeiden. Kohlenmonoxidvergiftung. Platzieren Sie den Abluftauslass im Freien, um das Eindringen von Abgasen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

FCC-INFORMATIONEN

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden

Verantwortlichen kann die Berechtigung des Benutzers zum Betrieb des

Ausrüstung!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den die folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die kann zu unerwünschtem Betrieb führen.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt sind nicht ausdrücklich gestattet von der Partei. Die Verantwortung für die Einhaltung könnte die Berechtigung des Benutzers erlöschen lassen, das Produkt bedienen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für eine Klasse B digitales Gerät gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte dienen dazu, bieten einen angemessenen Schutz gegen schädliche Störungen in einem Wohngebiet Installation.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen.

nicht gemäß den Anweisungen installiert und verwendet werden, können schädliche

Störungen des Funkverkehrs. Es gibt jedoch keine Garantie dafür, dass

Störungen treten bei einer bestimmten Installation nicht auf. Wenn dieses Produkt dennoch Störungen verursacht, schädliche Störungen des Radio- oder Fernsehempfangs, die festgestellt werden können durch Nach dem Aus- und Einschalten des Produkts wird dem Benutzer empfohlen, das Problem zu beheben. Störungen durch eine oder mehrere der folgenden Maßnahmen.

ÿ Empfangsantenne neu ausrichten oder verlegen.

ÿ Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

ÿ Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als der Empfänger ist angeschlossen.

ÿ Wenden Sie sich an Ihren Händler oder einen erfahrenen Radio-/Fernsehtechniker.

PRODUKTFUNKTION

1. Das Dieselheizgerät (nachfolgend Heizgerät genannt) ist unabhängig von der Original-Motorsystem. Es nutzt einen 12-V-Gleichstrom zum Antrieb. Es gibt zwei Arten von Steuerungsmodi für die Heizung: Automatischer Steuerungsmodus und manuelle Steuerung Der Heizer verwendet leichten Diesel, der den Umweltbedingungen entspricht. Temperatur als Kraftstoff, und es kann gestartet und normal betrieben werden bei einer Temperatur von über 40N. Die eingeatmete Frischluft wird durch den Wärmetauscher zu Warmluft erwärmt durch die Energie, die bei der Brennstoffverbrennung entsteht und dann dorthin geblasen wird, wo sie benötigt wird. Diese Art von Heizung hat den Vorteil der kompakten Struktur, leichte, hohe

thermische Effizienz, Einsparung von Strom und Brennstoff sowie einfache Installation.

1. Die Heizung beseitigt Schäden am Auto, die durch den plötzlichen Abfall der Temperatur, verbessern Sie die Temperatur im Auto und wärmen Sie den Motor vor

Kühlmittel zur Vermeidung von Motorverschleiß bei niedrigen Temperaturen. Fördert das Auftauen des Fahrzeuginnenraums, den Fahrzeugstart und das Entfrosten von Autoscheiben.

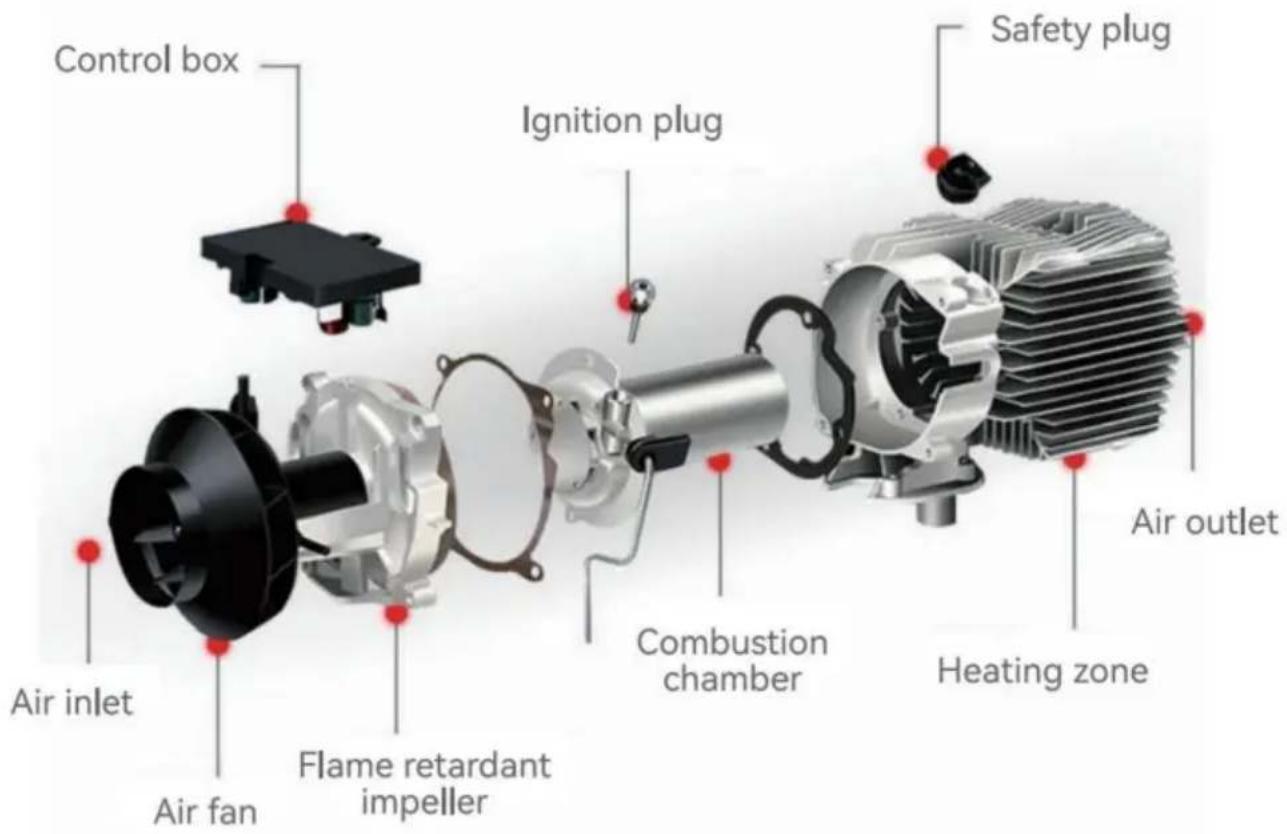

INTERNE STRUKTUR

Control box Ignition plug Safety plug Air outlet Air inlet Air fan Flame retardant impeller Combustion chamber Heating zone

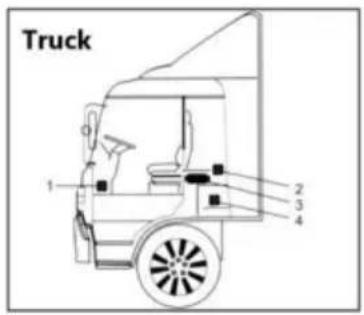

EINBAULAGE

Truck 1 2 3 4

1. Zur Beinfreiheit des Beifahrers.
2. An der Rückwand des Fahrerhauses.
3. Fahrersitzlehne.
4. Im Werkzeugkasten.

RV 1 2 3 4 5

1. Vor dem Beifahrersitz.
2. Zwischen Fahrersitz und Beifahrersitz. 3. 3&4 unter dem Container.
3. Im Kofferraum.

Die Heizung wird überwiegend im Fahrgastraum eingebaut. oder Gepäckraum des Fahrzeugs. Wenn es nicht möglich ist zu montieren, befestigen Sie die Heizung unter der Unterseite des das Fahrzeug, aber seien Sie vorsichtig vor Spritzern.

excavator 1 2 3

1. Auf dem Fahrersitz.
2. An der Rückwand des Fahrerhauses.
3. Im Inneren der Schutzbox.

Es wird empfohlen, beim Tanken hochwertigen Dieselkraftstoff zu verwenden.

Dieselheizung. Andere Brennstoffe wie Kerosin, Pflanzenöl, Benzin, Altöl usw. können nicht verwendet werden. Andernfalls wird die Heizung

kann einen unangenehmen Geruch aufweisen und während des Betriebs Fehlfunktionen aufweisen.

MODELL

Modell	XMZ-F-D1 -D2-D3-D4-D5-D6	XMZ-W-D1(-D2-D3-D4)	XMZ-L-D1(-D2-D3-D4)
Aussehen
Leistung ZWH	2/5/8KW	5/8KW	5/8KW
Heizung Medium	Luft	Luft	Luft
Kraftstoff	Diesel	Diesel	Diesel
Bewertungen	12V/40W	12V/40W	12V/40W

PACKLISTE

Modell		XMZ-F XMZ-W/XMZ-L
Hauptmotor		1	1
Ansaugrohr		1	1
Auspuffrohr		1	1
Blasrohr		1	1
Fernbedienung		1	1
Schalldämpfer mit 1 Befestigungsstück und 2 Schrauben		1	1
Blasrohrklemme		2	2
Klemme		4	4
Rohrschelle		2	2
Luftfilterelement		1	1
Nuss		5	4
Besatzung für den Schleusenverschluss		8	4
Maschinenbefestigungsschrauben		1	4
Ölleitung		1	/
Flüssigkristallschalter		1	1
Drehdüse		1	1
Netzkabel		1	/
Ölfilter		1	/
Kraftstoffpumpenschutz mit Schraube		1	/
Schleife		12	/
Ölleitungsclip		12	/
Treibstofftank		1	/
Öltank-Zubehör		1	/
Maschinenbefestigungsstück		1	/
Kraftstoffpumpe		1	/
Benutzerhandbuch		1	1
SchalldämpferZubehör		1	1

INSTALLATION VON KRAFTSTOFFTANK UND DÜSE

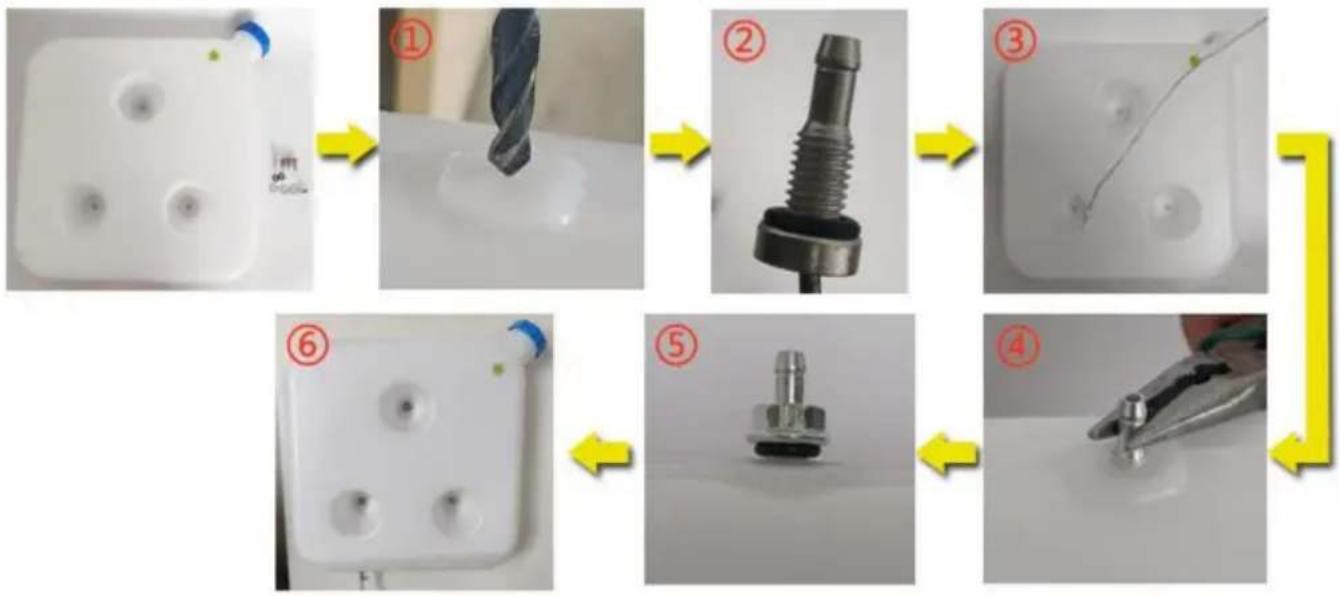

1. Spaltmaschine Bitte halten

Sie sich strikt an das folgende Diagramm, um unvermeidliche Verluste durch Öllecks während des Gebrauchs

zu vermeiden: 1) Bohren Sie mit einem 7,5-mm-

Bohrer Löcher an der hervorstehenden Stelle des Kraftstofftanks. 2) Decken Sie die Kraftstofftankdüse mit einer

Dichtung ab. 3) Befestigen Sie die Kraftstofftankdüse mit

Eisendraht und fädeln Sie sie in die Stanzposition ein.

entlang der Tanköffnung

4) Schwenken Sie die Spitzange, um den Tankstutzen zu entfernen
5) Unterlegscheiben und Muttern zur Sicherung einsetzen
6) Die drei Installationslöcher des Kraftstofftanks werden mit Schrauben und Unterlegscheiben befestigt, und die Installation ist abgeschlossen

Installationsdiagramm für Kraftstofftanks

Beachten Sie das Installationsdiagramm unten und lesen Sie die Vorsichtsmaßnahmen bei der Installation oder Verwendung sorgfältig durch:

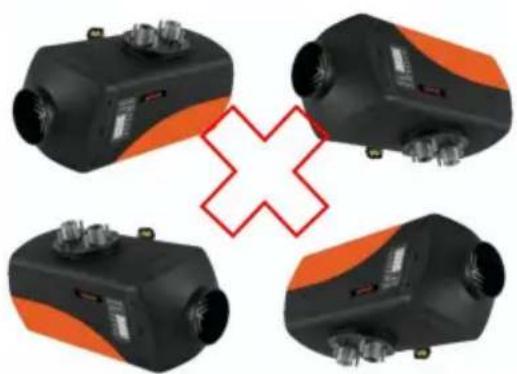

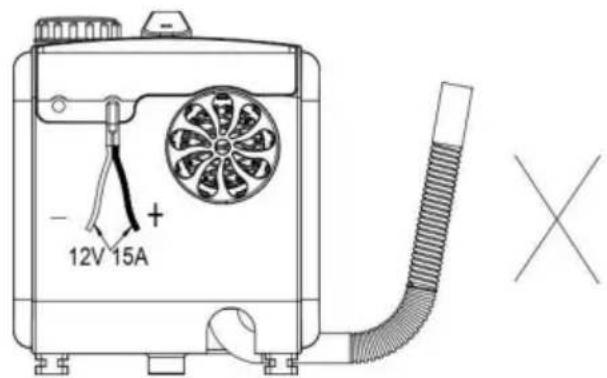

(1) Keine seitliche Installation:

ÿ Die seitliche Installation der Dieselheizung führt zu Öllecks im Inneren der Maschine

nach einer gewissen Nutzungsdauer entsteht viel Rauch und es kann zu einer Kohlenmonoxidvergiftung kommen.

Lassen Sie während der Installation einen Abstand von 10 cm um die Heizung, um eine gute Belüftung zu gewährleisten.

Falsche Installationsrichtung Richtige Einbaurichtung

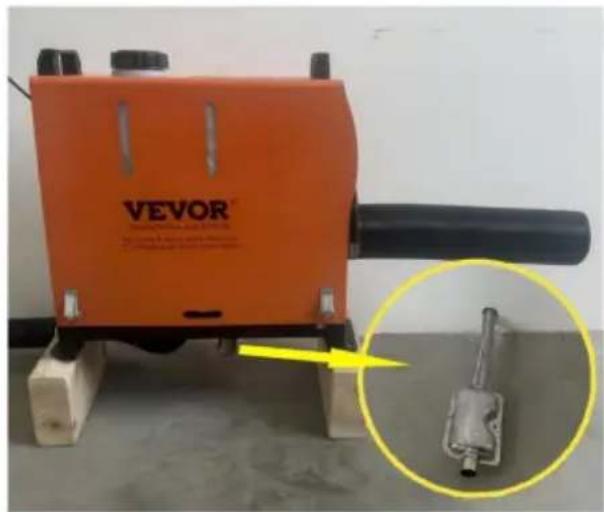

ÿ Bei der Installation des Heizgeräts innerhalb eines Gebäudes:

1) Bei einem im Innenbereich aufgestellten Heizgerät: Bohren Sie Löcher in die Wand, damit das Abgasrohr nach draußen geführt werden kann. Achten Sie auf die Isolierung des Abgasrohrs, da es sehr heiß werden und einen Brand verursachen kann.
2) Bei im Freien aufgestelltem Heizgerät: Eine Verlängerung des Abluftrohres ist notwendig, um zu verhindern, dass die Abgase aus der hinteren Lüfterposition des Heizgeräts in das Gebäude gesaugt werden, was zu einer Kohlenmonoxidvergiftung führen kann.

Schema für die Außeninstallation
(Abluftrohre bei Holzböden müssen geschützt werden)

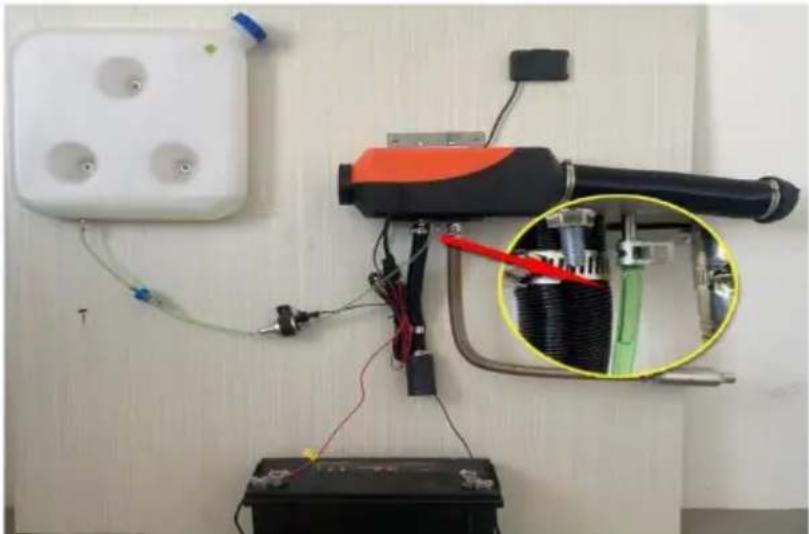

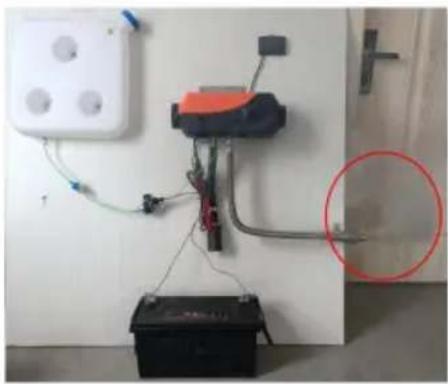

ÿ Einbaulage und Vorsichtsmaßnahmen

1) Lassen Sie zwischen den Lufteinlässen einen Abstand von 4 Zoll frei, damit die Luft ungehindert einströmen kann
2) Halten Sie das untere Auspuffrohr 2 Zoll vom Boden entfernt und
Brände verhindern, wenn die Temperatur im Auspuffrohr hoch ist;
3) Biegen Sie das Auspuffrohr nicht übermäßig, da dies zu einem ungleichmäßigen Abgasausstoß führen kann. fließen;

4) Der Luftauslasskanal ist nicht leicht zu lang und mehrere Biegungen können dazu führen, dass die Wärme nicht abgeführt werden kann, was zu einem Hochtemperaturfehler führt.

5) Achten Sie beim Auftanken des Kraftstofftanks darauf, dass das Öl nicht auf das Gehäuse strömt, da es sonst im Inneren der Maschine zum Auspuffrohr fließt und Rauch verursacht. Füllen Sie den Ölstand in der Nähe der Kraftstofftanköffnung auf.

6) Blockieren Sie nicht das Ansaugrohr, da dies zu Sauerstoffmangel und Heizung funktioniert nicht:

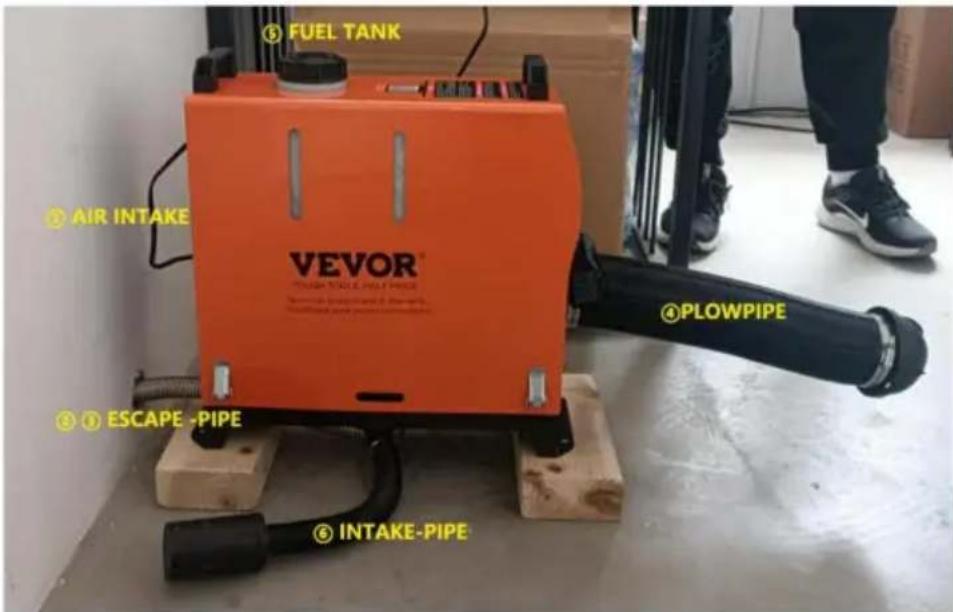

⑥ FUEL TANK ③ AIR INTAKE VEVOR® PLOWPIPE ④ PLOWPIPE ⑥ ESCAPE -PIPE ⑥ INTAKE -PIPE

Vorsichtsmaßnahmen beim Einbauort - schematische Darstellung

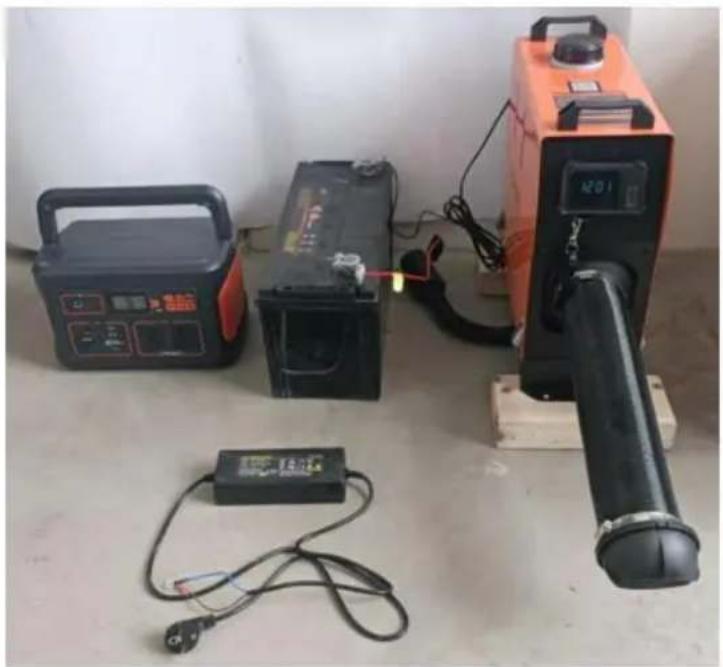

(2) Vorsichtsmaßnahmen für die Stromversorgung: Die

Stromversorgung des Dieselheizgeräts muss die folgenden Anforderungen erfüllen: Spannung: 12 V; Strom: y 20 A, entweder von einer direkten Stromquelle oder einer Batterie. Wenn das Gerät über eine Batterie betrieben wird, laden Sie die Batterie nicht auf, während das Heizgerät verwendet wird, da unzureichender Strom zu Fehlfunktionen führen kann. Sorgen Sie für eine feste und sichere Verbindung zum Die Verwendung von Klammern zur Befestigung kann zu schlechtem Kontakt führen.

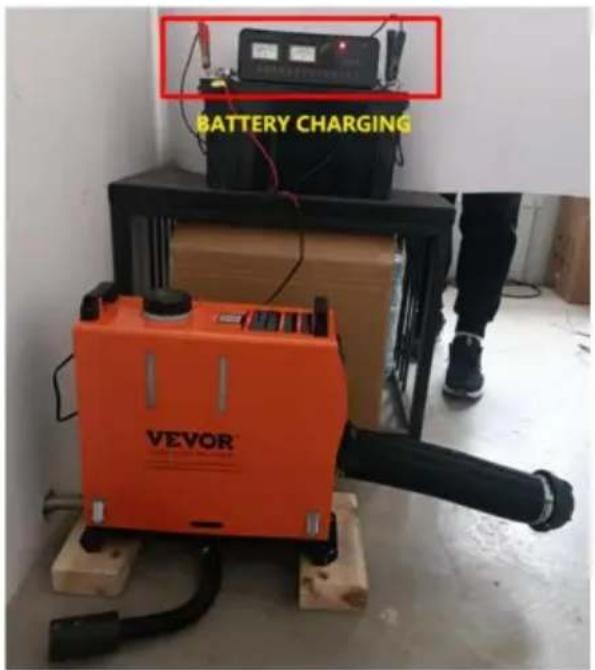

BATTERY CHARGING VEVOR

1. Benutzen Sie den Heizer nicht, wenn
   Laden der Batterie
2. Der Strom ist niedrig und es
   funktioniert nicht

Schlagen Sie vor, Energiespeicher, Batterien und Adapter für die Stromversorgung zu verwenden

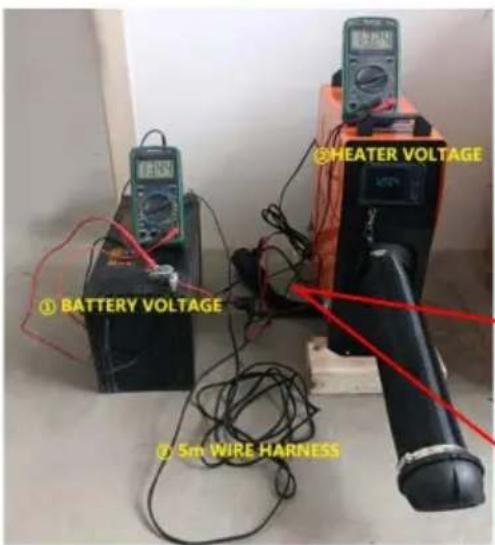

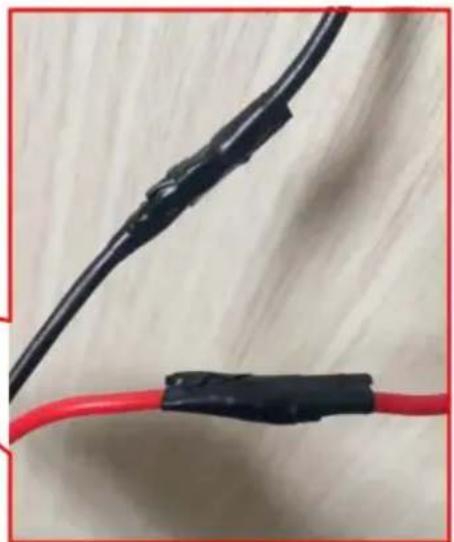

ÿ Bei der Verlängerung des Stromkabels für die Dieselheizung sollte der Kabeldurchmesser

2 y sein. Die Verwendung eines dünnen Drahtes kann zu unzureichendem Strom führen, wodurch die Heizung nicht damit es funktioniert. Verwenden Sie nach dem Anschließen Isolierband, um die Verbindung zu schützen und Stromlecks zu vermeiden, die zu Bränden führen können.

① BATTERY VOLTAGE ② HEATER VOLTAGE ③ 5m WIRE HARNESS

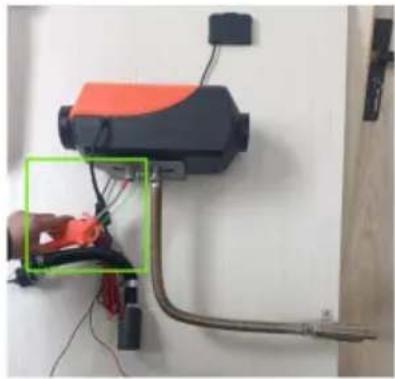

ÿ Trennen Sie die Stromversorgung nicht, wenn die Dieselheizung bei hohen Temperaturen betrieben wird. Dies kann aufgrund der hohen Temperaturen zu Fehlzündungen führen. Wiederholt

Andernfalls kann es zu dauerhaften Schäden kommen. Lösungen:

- Wenn die Stromzufuhr unterbrochen ist und Sie die Heizung sofort wieder einschalten: Warten Sie, bis die interne Wärme der Heizung vollständig abgeleitet wurde, bevor Sie sie für den Normalbetrieb einschalten. - Wenn die Heizung nach einem Stromausfall längere Zeit eingeschaltet bleibt: Durch die unvollständige Verbrennung im Inneren kann viel Rauch entstehen. Warten Sie, bis der Rauch verzogen ist. Die Heizung startet dann automatisch und funktioniert normal.

Ungewöhnlicher Stromausfall und Rauch aus dem Ansaugrohr

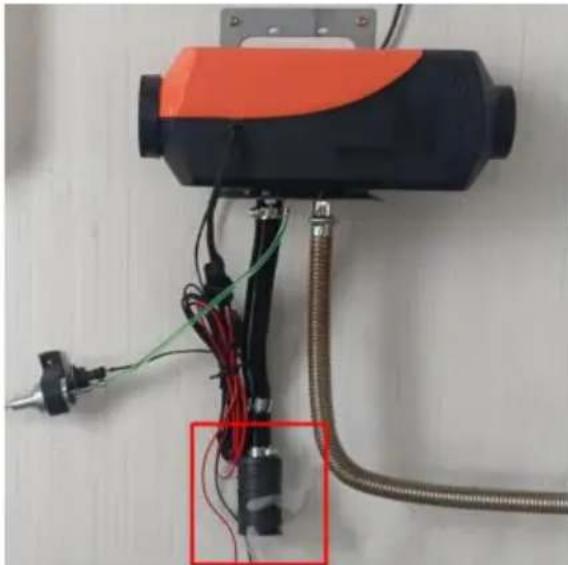

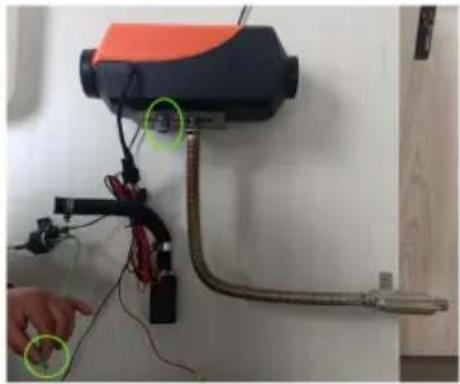

(3) Nach der Installation der Heizung müssen Sie vor dem Einschalten manuell Öl pumpen: y Die Kraftstoffleitung der Heizung ist

lang. Pumpen Sie vor dem ersten Einschalten der Heizung manuell Öl bis zum Kraftstoffeinlass. Andernfalls benötigt die Heizung nach dem Einschalten über 30 Minuten, um den Kraftstoff zu erkennen (während dieser Zeit prüft sie kontinuierlich das Kraftstoffsignal). Sobald die Zündkerze den Kraftstoff erkennt, wird sie gezündet und erhitzt. Detaillierte Anweisungen zum manuellen Kraftstoffpumpen finden Sie in der Bedienungsanleitung des LCD-Schalters.

Die erste Arbeit erfordert das manuelle Pumpen von Öl bis zur im Diagramm gezeigten Position und das Starten

ÿ Wenn Sie manuell Kraftstoff pumpen, pumpen Sie nur bis zur Kraftstoffzufuhr. Überpumpen kann

dazu führen, dass die Heizung große Mengen weißen Rauch ausstößt. Schnelle Lösung: Entfernen Sie die Kraftstoffleitung, schalten Sie die Heizung ein, lassen Sie sie von selbst ausschalten und starten Sie sie dann neu. Wiederholen Sie diesen Vorgang, bis kein Rauch mehr austritt. Schließen Sie die Kraftstoffleitung wieder an und schalten Sie die

Heizung ein, um den Normalbetrieb fortzusetzen. Blasen Sie nach dem Starten der Dieselheizung mit einer Luftpumpe oder einem Hochgeschwindigkeitsgebläse kontinuierlich Luft in die Luftleitung, bis die Heizung startet und normal funktioniert. Wenn nach einiger Zeit weißer Rauch auftritt: Dies weist darauf hin, dass das Zerstäubernetz verstopft ist. Entfernen Sie die Zündkerze, nehmen Sie das Zerstäubernetz heraus und reinigen Sie seine Oberfläche oder ersetzen Sie es durch ein neues.

Zu viel Pumpenöl erzeugt weißen Rauch

Blasen Sie mit der Luftpistole in Richtung Einlass
Rohr zur Unterstützung der Verbrennung

Entfernen Sie das Ölrohr und setzen Sie es ein, nachdem es normal ist

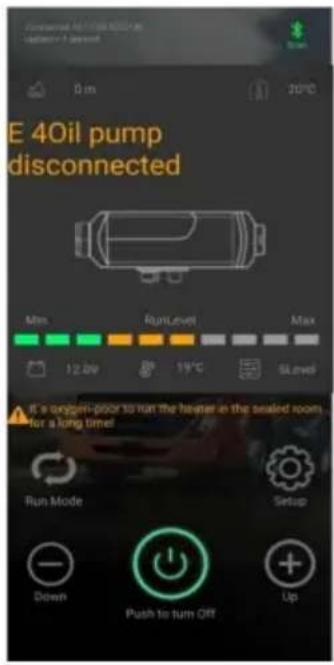

ÿ Ölkreislauffehler, wie z. B. Fehlercode E4/E8/E10, zeigen an, dass kein Öl vorhanden ist Heizung oder Hitze in der Maschine. Zur Fehlerbehebung müssen folgende Schritte befolgt werden:

ÿ Besteht ein Ölmangel im Kraftstofftank?

ÿ Ob der Ölfilter verstopft ist;

ÿ Gibt es eine Biegung der Ölleitung, die kein Öl aufnehmen kann?

ÿ Funktioniert die Ölpumpe nicht?

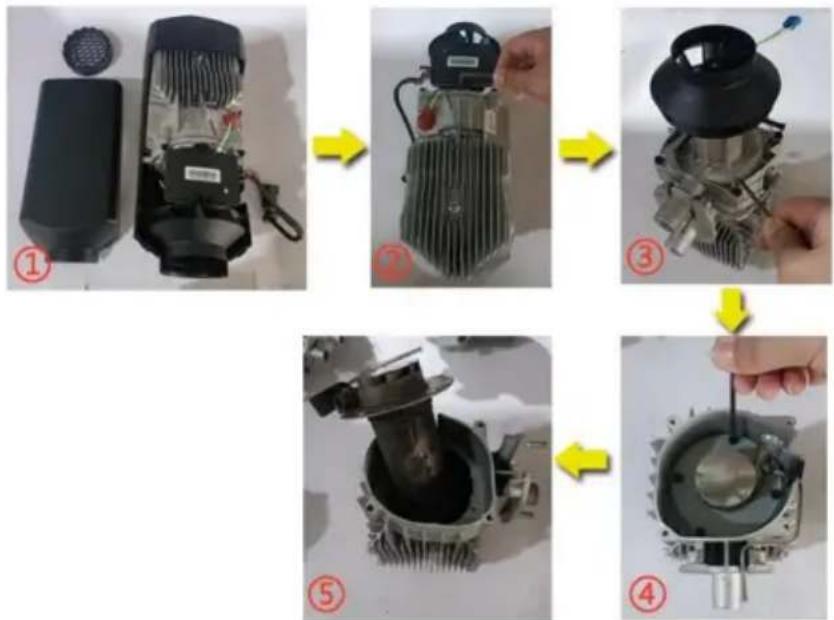

ÿ Wartung: Wenn während des Betriebs des Heizgeräts über einen bestimmten Zeitraum oder im zweiten Jahr der Nutzung schwarzer Rauch festgestellt wird, deutet dies darauf hin, dass sich in der Brennkammer Kohlenstoff angesammelt hat, der gereinigt werden muss

rechtzeitig. Die Vorgehensweise ist wie folgt:

ÿ Entfernen Sie die Außenhülle.

ÿ Entfernen Sie die Schrauben der Hauptplatine mit einem Inbusschlüssel.

ÿ Entfernen Sie die vier Schrauben der Lüfterbaugruppe mit einem Inbusschlüssel.

ÿ Entfernen Sie die vier Schrauben der Brennkammer mit einem Inbusschlüssel.

ÿ Entfernen Sie die Brennkammer und ersetzen Sie sie durch einen neuen Rückgewinnungsofen.

Schematische Darstellung des Brennkammeraustauschs

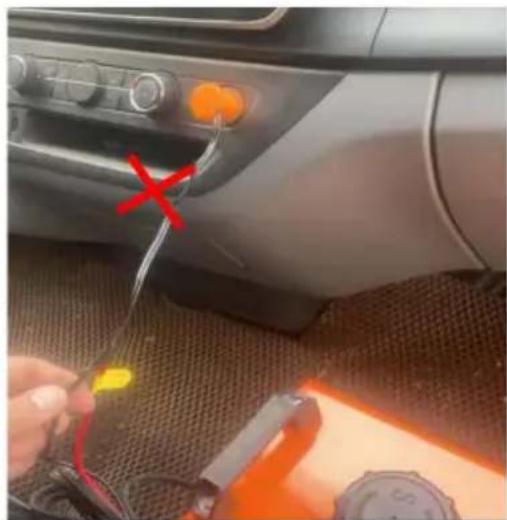

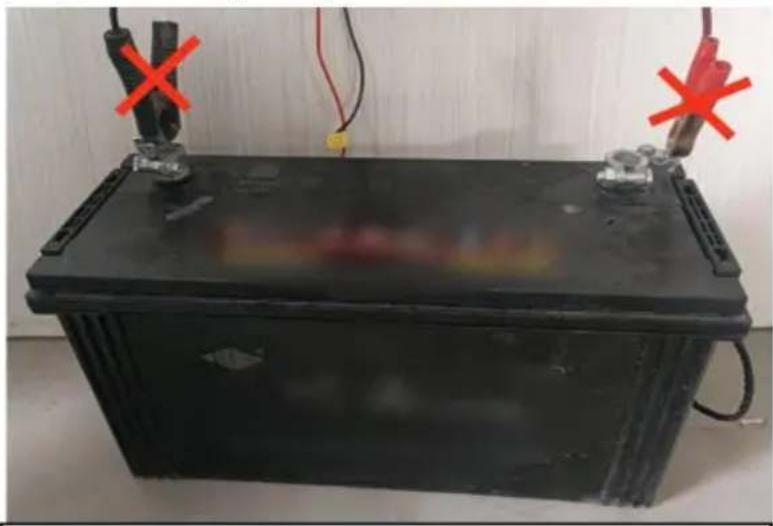

Vorsichtsmaßnahmen für die Stromversorgung von

Dieselheizungen: ä Anforderungen an die Stromversorgung von Dieselheizungen: Spannung: 12 V; Strom: ä 20 A; Verwenden Sie entweder eine Stromquelle oder eine Batterie. (Laden Sie die Batterie nicht auf, während Sie die Heizung mit Strom versorgen, da ein niedriger Strom zu Fehlfunktionen führen kann. Sorgen Sie für eine sichere Batterieverbindung ohne Verwendung von Klemmen, um einen schlechten Kontakt zu vermeiden. Die Verwendung des Zigarettenanzünders des Autos als Stromquelle wird aufgrund unzureichender Stromstärke nicht empfohlen.)

Das Befestigen der Batterieklemme kann leicht zu schlechtem Kontakt führen

Zigarettenanzünderstrom niedrig funktioniert nicht

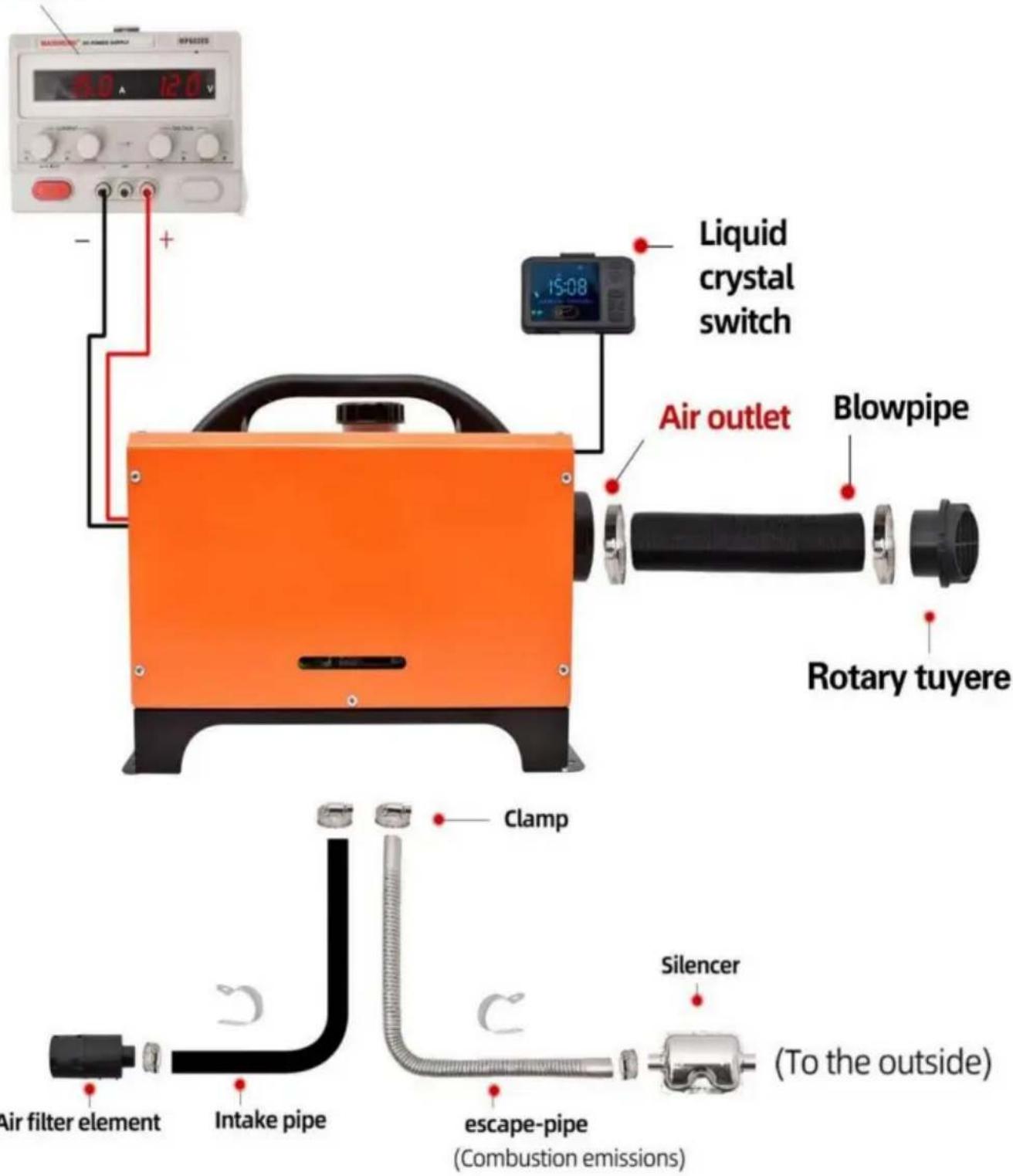

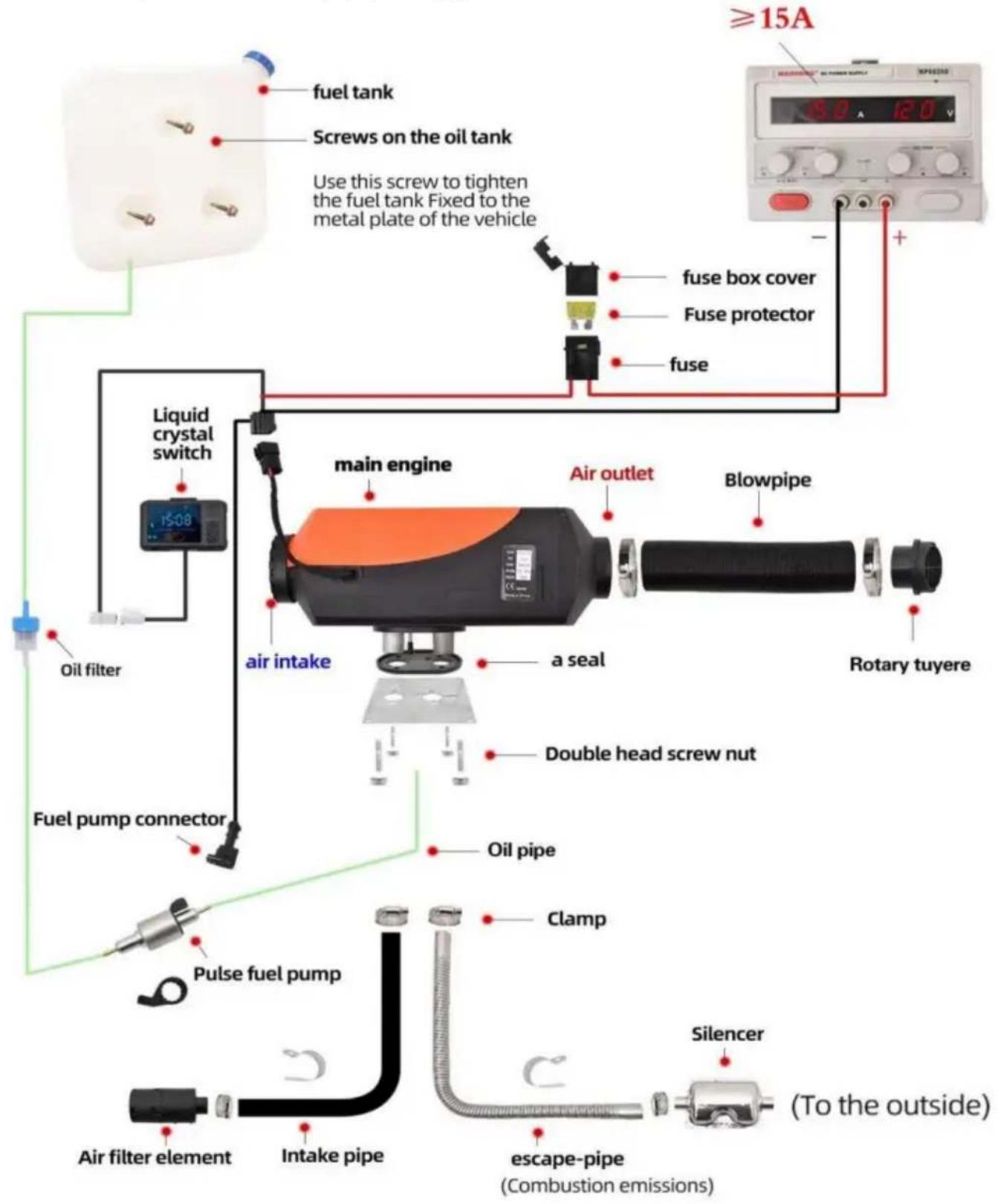

INSTALLATIONSDIAGRAMM

XMZ- F-D1 (-D2-D3-D4-D5-D6) (Split- Typ)

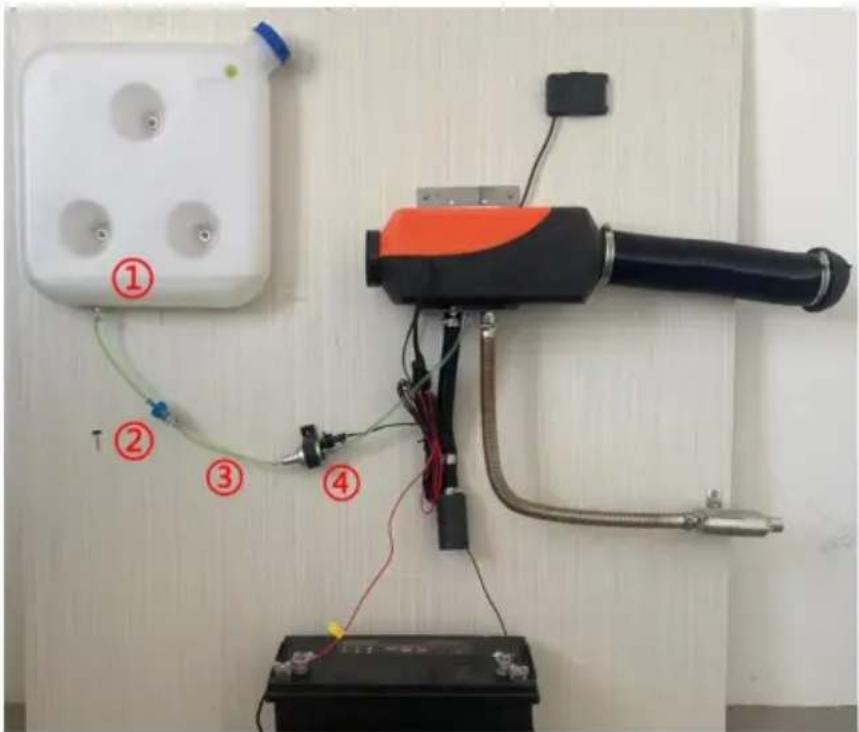

Während der Installation sollte der Öltank ordnungsgemäß über dem Hauptmotor platziert werden, um den Betrieb der Kraftstoffpumpe zu erleichtern.

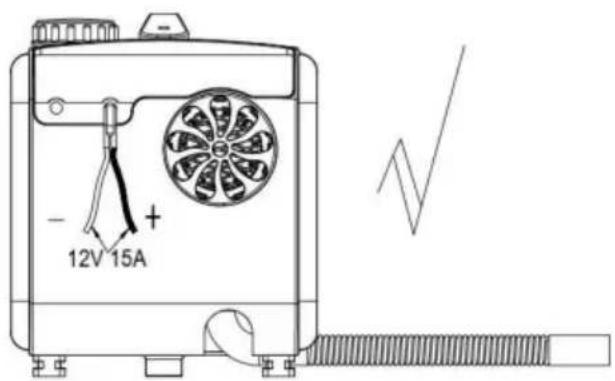

XMZ-W-D1 (-D2-D3-D4)

ÿHorizontaler Typÿ

≥15A

Für eine spezifische Installation scannen Sie bitte den QR-Code, um die Installation anzuzeige Video

Video-QR-Code teilen

Horizontaler/vertikaler Video-QR-Code

1. Der Lufteinlass darf nicht blockiert sein. Der Einlass muss offen und frei gehalten werden.
2. Halten Sie das Auspuffrohr frei. Der Auspuffauslass muss ferngehalten werden von alles brennbare, und vermeiden Sie das Erhitzen und Entzünden der brennbaren Güter und Laden der Fracht auf dem Boden.
3. Um eine optimale Verbrennung zu gewährleisten, beachten Sie bitte, dass das Rauchabzugsrohr kann nicht nach oben, sondern muss waagerecht oder nach unten platziert werden.

- 12V 15A +

BEDIENUNGSANLEITUNG FÜR DIE FERNBEDIENUNG

Nachdem die Maschine 3–5 Minuten lang gestartet wurde, funktioniert sie normal und heizt sich auf.

Bitte warten Sie geduldig.

Es gibt zwei Arten von Schaltern, den Standardschalter ohne Bluetooth-Funktion und die High-End-Version mit Bluetooth-Funktion.

Standardmodell ohne Bluetooth

Funktion:

8:0:0 8:0:0 8:0:0 ① ② ③ ④

Run-Modus-Deklaration:

Die Heizung verfügt über manuelle Einstellung, den Ausgangsleistungsmodus und die automatische Konstanthaltung

Temperaturmodus. Im Automatikmodus wird die Heizung je nach Temperatur

Unterschied zwischen Einstellung und Raum, passt die Ausgangsleistung automatisch an. In

Im manuellen Modus ist der einstellbare Leistungsbereich für Level 1 \~ 10, im automatischen

Im Modus „Temperatureinstellung“ ist die Temperatureinstellung auf 8 bis 36 °C (46,4 bis 96,8 °F) einstellbar.

Konfigurationstabelle - Modell: A2320
NEIN.	Funktion	Parameter	NEIN.	Funktion	Parameter
1	Anzeigemethode	FarbbildschirmDigitalanzeige	8	Zeitschaltuhr	Ja
2	BetriebVerfahren	Drei-Tasten-Taste	9	Manueller Modus	1-10 Gänge
3	Drahtlose FernbedienungKontrolle	Ja	10	Automatischer Modus	8-36
4	StimmeAnkündigungen	Englisch/Deutsch/Russisch	11	Pumpenölmodus	Ja
5	SpracheUmschalten	Ja	12	TemperaturEntschädigung	N / A
6	FernbedienungBluetooth	N / A	13	TemperaturUmschalten	N / A
7	Uhrzeitanzeige	Ja	14	KonstanteTemperaturHeizung	8-36

Anleitung: ÿ Ein-/

Ausschalten der Heizung: Drücken Sie die Taste ON/OFF, um die Heizung ein- oder auszuschalten Heizung.

ÿ Ändern des Betriebsmodus: Drücken Sie die ON/OFF-Taste länger als 3 Sekunden, um den

Betriebsmodus für die Heizung. Es wird im manuellen Modus und im automatischen Modus wiederholt. y

Temperatureinheiten (°C und ) anpassen: Im automatischen Modus drücken Sie die UP-Taste

Taste länger als 3 Sek. gedrückt halten, um zwischen °C und y zu wechseln.

ÿ Ausgangsleistung oder Temperatur einstellen: Im manuellen Modus verwenden Sie die

Mit den Tasten UP und DOWN können Sie die Ausgangsleistung einstellen. Im Automatikmodus verwenden Sie die Mit den Tasten AUF und AB können Sie die Solltemperatur anpassen.

ÿ Autorisierung der Fernbedienung: Wenn die Fernbedienung ausgeschaltet ist, halten Sie die Taste UP länger als 2

Sekunden gedrückt, bis auf dem Display

„rte“, dann die AUF-Taste loslassen. Anschließend eine beliebige Taste auf der Fernbedienung drücken.

Wenn der Controller in den Aus-Zustand zurückkehrt, bedeutet dies, dass die Autorisierung

erfolgreich. Wenn nicht, wiederholen Sie den obigen Vorgang.

ÿ Zeiteinstellung: Wenn der Controller eingeschaltet ist, drücken Sie die Taste DOWN

mehr als 2s bis auf dem Display die Ziffer "S01" erscheint und dann auf die UP- oder

Mit der NACH-UNTEN-Taste können Sie ein festgelegtes Projekt auswählen. Es wird eine Projektschleife ausgeführt.

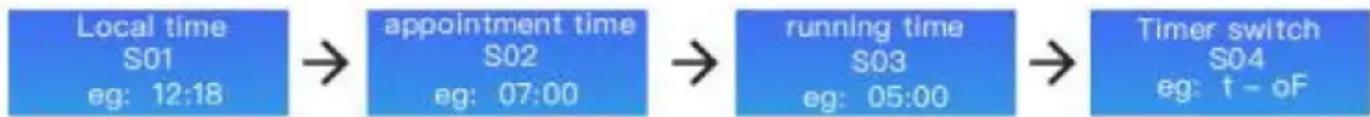


ÿ Drücken Sie die ON/OFF-Taste länger als 2 Sekunden, um in den Bearbeitungsmodus zu gelangen und klicken Sie auf die ON/OFF

Taste erneut, um den Bearbeitungsmodus zu verlassen. Im Bearbeitungsmodus blinkt auf dem Display die eingestellten Daten,

Die Laufzeit beträgt 0,5 bis 10 Stunden und die eingestellte Schrittweite 0,5 Stunden.

Der Timerschalter zeigt t-oF an, der Timer ist deaktiviert; Anzeige t-oN, der Timer ist ermöglicht.

ÿ Sprache auswählen: Bei eingeschaltetem Controller die EIN/AUS-Taste gedrückt halten

und die AB-Taste länger als 3 Sekunden, um die Sprache des

Lautsprecher. Es wechselt zwischen Optionen wie „u-OF“ (stumm), „u-En“ (Englisch), „u-Ge“ (Deutsch) und „u-Ru“

(Russisch).

ÿ Ausführen des unabhängigen Kraftstoffpumpenprogramms: Wenn sich der Controller im

OFF-Status, schalten Sie es zuerst ein und drücken und halten Sie die DOWN-Taste für mehr als

7 Sekunden, bis das Display „300“ anzeigt. Lassen Sie die DOWN-Taste los und die

Pumpe beginnt mit dem Pumpen von Kraftstoff. Auf dem Display wird die verbleibende Zeit angezeigt (in

Sekunden) für dieses Programm. Wenn die verbleibende Zeit „0“ erreicht, wird die

Programm ist beendet. Durch Drücken der EIN/AUS-Taste wird das Programm gestoppt.

Warnung:

Bei der Durchführung dieses Programms ist darauf zu achten, dass nicht zu viel Kraftstoff in den Heizung.

Fehleranzeige:

Bei einem Ausfall der Heizung wird im Display ein Fehlercode angezeigt und die Art des Fehlers wird sind in der folgenden Tabelle aufgeführt:

Code	Methode zur Handhabung von Fehlermeldung
E-01	AbnormalStromspannung	1. Prüfen Sie, ob die Heizungsversorgungsspannung der tatsächlichen Fahrzeugspannung entspricht.2. Überprüfen Sie, dass die Versorgungsspannung nicht höher ist als 18 V oder weniger als 9 V.3. Überprüfen Sie, dass der Hauptkabelbaumstecker nicht lose verbunden.4. Der Strom der Stromversorgungseinrichtung sollte für den Normalbetrieb 15 sein;5. Verwenden Sie beim Laden der Batterie keine Heizung, da niedriger Batteriestrom kann zu Funktionsstörungen führen;6. Verwenden Sie nicht den Zigarettenanzünder im Auto zur Stromversorgung Versorgung, da der Strom niedrig ist und nicht arbeiten kann; Die Die Verbindung zwischen Batterie und Kabel kann nicht mit Vorrichtungen behoben werden, da schlechter Kontakt auch dazu führen kann Fehlfunktion;
E-03	ZündkerzeAnomalie	1. Überprüfen Sie, ob der Zündstecker angeschlossen ist fälschlicherweise.2. Die Zündkerze ist defekt. Ersetzen Sie die Zündkerze.3. Die Hauptplatine ist defekt. Ersetzen Sie die Hauptplatine.
E-04	ÖlpumpeAnomalie	1. Überprüfen Sie, ob der Ölpumpenstopfen locker ist und falsch angeschlossen.2. Überprüfen Sie den Hauptkabelbaum auf Unterbrechungen.3. Die Ölpumpe ist defekt. Ersetzen Sie die Ölpumpe.
E-05	HochTemperaturSchutz	1. Falscher oder defekter OfentemperatursensorTyp; ersetzen Sie den Sensor.2. Die Hauptplatine ist defekt. Ersetzen Sie die Hauptplatine.3. Überprüfen Sie, ob die Luftauslass- und Abluftrohre verbogen sind oder zu lang, was die Belüftung beeinträchtigt und verhindert Wärmeableitung.
E-06	Lüfteranomalie	1. Überprüfen Sie, ob das Lüfterrad des Autos verklemmt.2. Überprüfen Sie, ob der Lüfterstecker locker und falsch sitzt verbunden.3. Der Lüfter ist defekt. Ersetzen Sie den Lüfter.4. Überprüfen Sie, ob der Windrad-Induktionsmagnet fehlt oder ist verpolt.5. Überprüfen Sie, ob der Windgeschwindigkeitssensor auf der Hauptplatine ist normal.6. Die Hauptplatine ist defekt. Ersetzen Sie die Hauptplatine.
E-08	Flammenausbruch durch Ölmangel	Überprüfung des Kraftstofftanks auf Ölmangel.
E-09	ÜberhitzenSchutzSensor	1. Erkennen Sie, ob der Auslasslufttemperatursensor Stecker ist lose und falsch angeschlossen. 2. Die Luft Auslasssensor ist defekt, Hauptplatine ersetzen.3. Die Hauptplatine ist defekt. Ersetzen Sie die Hauptplatine.
E-10	SekundärStart fehlgeschlagen	1. Prüfen Sie, ob die Ölpumpe funktioniert.2. Überprüfen Sie, ob die Schnittstellen des Ölkreislaufshängendes Wachs und blockiert.
Hoher AuspuffRohrTemperaturwird rot	AbnormalVerbrennungKammer oder ÖlPumpe	Eine sofortige Abschaltung ist erforderlich, und das Aluminium Das Gehäuse sollte zerlegt werden, um zu prüfen, ob die internen Brennkammer wird abgedichtet oder ersetzt;
abnormalLärm	AuspuffBlockierung	Es sollte sofort abgeschaltet und überprüft werden,Verstopfungen im Auspuffrohr, Schalldämpfer und Auspuff Steckdose. Wenn es Verstopfungen gibt, reinigen Sie diese und setzen Sie fort Normalbetrieb;
Ölleck	Inneres ÖlLeckage der Maschine	1. Die Heizung kann nicht seitlich installiert werden, und die Sauerstoffloch auf einer Seite der Zündkerze ermöglicht Öl kann entlang der Bohrung abfließen. Die korrekte Installation Die Methode besteht darin, die Einlass-/Auslassöffnungen nach außen zu nach unten;2. Schlechte Ölqualität führt zur Blockierung der Zündung Zündkerzenzerstäubungsnetz im Brennraum, das sich nicht entzündet und durch den Auspuff ausströmt Rohr. Das Zündkerzen-Zerstäubungsnetz sollte ersetzt und hochwertiger Diesel sollte ersetzt werden;
Schwarzes Licht Rauch	UnzureichendSauerstoffEinlass und KohlenstoffAufbau in der VerbrennungKammer	1. Überprüfen Sie, ob im Ansaugrohr eine Verstopfung vorliegt, die eine unzureichende Sauerstoffaufnahme verursacht.2. Der kleine Raum der Lufteinlassposition führt zu Luft Ansaugverstopfung;3. Zerlegen Sie die Brennkammer des Überprüfen Sie die Maschine auf Kohlenstoffablagerungen und ersetzen Sie die Brennkammer rechtzeitig.
Blau emittieren Rauch	Schlechte Ölqualität	Dieselheizungen können nur hochwertigen Diesel verwenden und im Winter sollte Minustemperaturdiesel verwendet werden;
Weißes Licht Rauch	Zündfehler	1. Prüfen Sie, ob das interne Pumpenölvolumen der Maschine ist zu hoch, wodurch die Zündkerze nicht funktioniert entzünden. Die Ölleitung muss entfernt und neu gestartet werden 2-3 mal, bevor es wieder normal wird, und dann das Öl Rohr soll eingesetzt werden;2. Mit einem Fön in das Ansaugrohr blasen, bis Zeitraum bis es richtig funktioniert
Dieselgeschmack	Die Heizung kann nur Diesel verwenden Treibstoff für Verbrennung Hilfe	1. Überprüfen Sie, ob der Kraftstofftank mit Diesel gefüllt ist, da andere Kraftstoffe Geruchsbildung verursachen können;2. Öffnen Sie das Maschinengehäuse, um zu prüfen, ob Öl vorhanden ist Leckage im Inneren;
Plastikgeruch	Verwendung externer Zubehör	1. Erweiterung oder Änderung erfordert den Kauf von hochtemperaturbeständiges Zubehör, sonstDie hohe Hitze des Heizgeräts verursacht ein unangenehmes und stechender Geruch;2. Die verlängerten Rohrverschraubungen dürfen nicht gebogen oder zu lange, da sonst die Wärme nicht richtig entladen und hohe interne Temperatur wird einen Plastikgeruch erzeugen;3. Der Einbau perforierter Auspuffrohre keinen Schutz benötigen. Normalerweise wird das Abgas durch die Auspuffrohre abgeführt. Wenn es sich um ein Holzboden, große Löcher müssen geöffnet und gebügelt werden Zum Schutz müssen Platten verwendet werden. Die Hitze des Auspuffrohr kann bis zu 400 Grad erreichen und Es dürfen keine Klebstoffe aufgetragen werden auf Oberfläche, sonst entsteht unangenehmer Geruch und sogar Kohlenmonmonproduktion. Hohe Temperatur Zur Abdichtung müssen widerstandsfähige Materialien angeschafft werden.

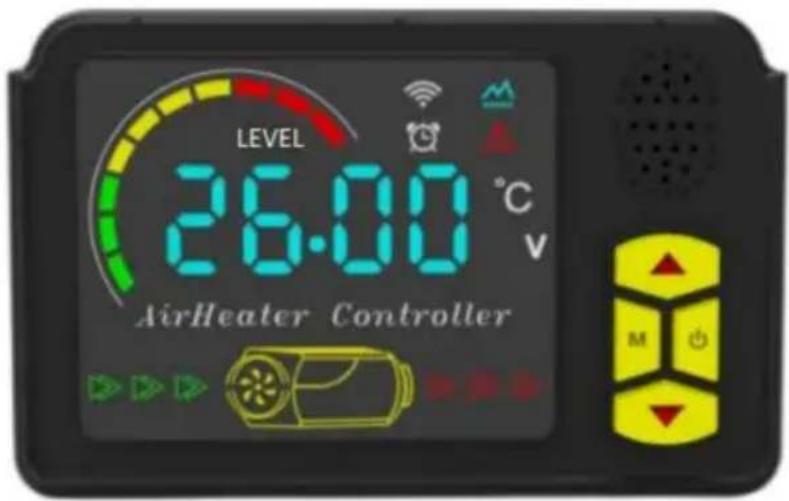

High-End mit Bluetooth-Funktion:

LEVEL 26.00 °C AirHeater Controller

Schlüsselbeschreibung

ÿyEin/Aus-Taste;

ÿÿÿÿÿ: Taste zur Einstellung von Gang/Temperatur/Artikel;

ÿMÿ: Moduswechsel-/Setup-Taste;

Arbeitsmodus

Im Getriebemodus kann das Einstellgetriebe im Bereich von 1 bis 10 eingestellt wer Getriebe.

Im Temperaturregelungsmodus kann die eingestellte Temperatur im Bereich von 8 bis 36 ^ C eingestellt werden. Die Gangposition des Steuerschalters variiert mit der Temperatur in der Kabine. Wenn die Temperatur steigt oder fällt, passt der Steuerschal die Betriebsgangposition automatisch an, wodurch die eingestellte Temperatur schnell erreicht wird und die Heizung intelligenter und wirtschaftlicher arbeitet. Wenn während des Betriebs

ein Fehler auftritt, blinkt das Anzeigefenster des Steuerschalters, um den Fehlercode anzuzeigen und den Fehler genauer und intuitiver zu finden.

Konfigurationstabelle - Modell: A2200B
NEIN.	Funktion	Parameter	NEIN.	Funktion	Parameter
1	Anzeigemethode	FarbbildschirmDigitalanzeige	8	Zeitschaltuhr	Ja
2	BetriebVerfahren	Vier-Tasten-Taste	9	Manueller Modus	1-10 Gänge
3	Drahtlose FernbedienungKontrolle	Ja	10	Automatischer Modus	8-36
4	Stimme	Englisch/Deutsch/RussischAnkündigungen	11	Pumpenölmodus	Ja
5	SpracheUmschalten	Ja	12	TemperaturEntschädigung	Ja
6	FernbedienungBluetooth	Ja	13	TemperaturUmschalten	Ja
7	Uhrzeitanzeige	Ja	14	KonstanteTemperaturHeizung	8-36

Bedienungsanleitung:

- Ein/Aus: Drücken Sie y

ÿ um die Maschine im ausgeschalteten Zustand zu starten; Drücken Sie ÿ y üm sie auszuschalten

schaltet die Maschine aus, wenn sie eingeschaltet wird.

- Moduswechsel: Drücken Sie im Temperaturkontrollmodus [M], um zu wechseln

Getriebemodus, und unter Getriebemodus, drücken Sie , um zur Temperaturregelung zu wechseln

Modus.

• Gangeinstellung: Drücken Sie yyyy, um Gang/Temperatur +1 bis 10 Gänge/36 °C einzuschalten, drücken Sie yyyy, um Gang/

Temperatur -1 bis 1 Gang/8 °C einzuschalten. • Zeiteinstellung: Im eingeschalteten Zustand

zeigt der Bildschirm die aktuelle Zeit an und

Drücken Sie yyyy 3ySekunden lang, um die Zeiteinstellung aufzurufen:

Punkt 1: Um die aktuelle Uhrzeit einzustellen, drücken Sie ÿMÿ, um sie einzustellen, und drücken Sie yÿyÿÿÿ, um zu wechseln.

Punkt 2: Stellen Sie die automatische Startzeit mit der gleichen Methode wie oben ein.

Punkt 3: Bezieht sich auf die Betriebszeit nach dem automatischen Start und die Einstellung

Die Methode ist die gleiche wie oben. Die Schalteinheit beträgt 0,5 Stunden.

Punkt 4: Automatischen Start ein-/ausschalten. Nach dem automatischen Start Funktion aktiviert ist, bleibt das Weckersymbol auf dem Bildschirm immer eingeschaltet.

Nachdem alle Anpassungen erfolgreich waren, halten Sie äMÿ 3 Sekunden lang gedrückt, um die gesamte Zeit zu speichern Einstellungen und kehren Sie zur Betriebsoberfläche zurück.

Drücken Sie ÿMÿ zum Einstellen, drücken Sie ÿyÿyÿy zum Umschalten, drücken Sie ÿMÿ erneut, um die Einstellung zu bestätigen, und nachdem alle Zeiteinstellungen abgeschlossen sind, halten Sie ÿ M ÿ 3 Sekunden lang gedrückt, um einzustellen erfolgreich abgeschlossen und zur Bedienoberfläche zurückgekehrt;

- Engineering-Modus: Halten Sie yyyyyyyy im Startzustand 3 Sekunden lang gedrückt, um in den

Um den Engineering-Modus zu aktivieren, drücken Sie yyitem+1 und yyitem - 1. Im Engineering-Modus Der Anzeigebereich zeigt Datenelemente an:

001: Versionsnummer der Hauptplatine des Heizgeräts.
002: Fehlercode.
003: Schalentemperatur.
004: Versorgungsspannung.
005: Heizungsbetriebsgetriebe.
006: Kabinetemperatur.
007: Höhe.
010: Bluetooth-Abgleich.

Fernbedienungsabgleich: Wenn die Maschine eingeschaltet ist, drücken und halten Sie yyyy

3 Sekunden lang gedrückt, bis „rte“ auf dem Bildschirm angezeigt wird. Drücken Sie nun eine beliebige Taste auf der Fernbedienung Kontrolle. Wenn der Abgleich erfolgreich ist, kehrt das System automatisch zur Bedienoberfläche.

Bluetooth-Matching (optional): Öffnen Sie das Mobiltelefon-Applet und drücken Sie die Taste ySety

Schlüssel, set die 4-stellige passwort, und dann stellen sie die schalter zu geben die 010 projekt in den Engineering-Modus. Die Schnittstelle zeigt das ursprüngliche Passwort an. Der Code blinkt, bis das ursprüngliche Passwort auf das eingestellte Passwort geändert wird und die Schnittstelle Anzeige wechselt auf "SUC". Nach erfolgreichem Abgleich wird automatisch wieder auf die Bedienoberfläche.

- Abfrage des lokalen Bluetooth-Namens: Nach dem Einschalten des Geräts drücken Sie ä yyMÿ

für 3s gleichzeitig, das Display zeigt den Bluetooth-Namen in 4-stelliger

Zeichen (0-F) und der Bildschirm der Nicht-Bluetooth-Version zeigt „NULL“ an. Drücken Sie Drücken Sie eine beliebige

Taste erneut, um das Menü zu verlassen. • Sprachumschaltung: Halten Sie äMäyöö 3 Sekunden lang gedrückt, während Sie das

Maschine zum Umschalten und Durchlaufen der Sequenz von „Englisch“, „Deutsch“, „Russisch“ und „Stimme aus“. • Ölpumpenmodus:

Unter dem ersten Ein- und Ausschaltzustand drücken und

Halten Sie 7 Sekunden lang gedrückt, und der Anzeigebereich beginnt mit dem Countdown für 300 Sekunden, um zu beginnen Öl pumpen. Nach Ablauf des Countdowns stoppt die Pumpe automatisch oder

Drücken Sie j y, um das Pumpen von Öl zu beenden und abzuschalten.

- Fehleranzeige: Bei einem Ausfall der Heizung wird im Anzeigebereich ein Fehlercode blinkend angezeigt und Der Fehlertyp ist in der folgenden Tabelle aufgeführt:

Code	Methode zur Handhabung von Fehlermeldung
E-01	AbnormalStromspannung	1. Prüfen Sie, ob die Heizungsversorgungsspannung der tatsächlichen Fahrzeugspannung entspricht.2. Prüfen Sie, dass die Versorgungsspannung nicht höher ist als 18 V oder niedriger als 9 V.3. Prüfen Sie, dass der Hauptkabelbaumstecker nicht lose verbunden.4. Der Strom der Stromversorgungsgeräte sollte für den Normalbetrieb 15 A sein;5. Wenn die Heizung nicht für die Batterie verwendet wird Das Laden der Batterie führt dazu, dass sie aufgrund niedrigen Batteriestroms nicht funktionieren;6. Verwenden Sie nicht den Zigarettenanzünder im Auto zur Stromversorgung Versorgung, da der Strom niedrig ist und nicht arbeiten kann;Die Verbindung zwischen der Batterie und dem Draht kann nicht mit Vorrichtungen befestigt werden, da schlechte Kontakt kann ebenfalls zu Fehlfunktionen führen;
E-03	ZündkerzeAnomalie	1. Prüfen Sie, ob die Zündkerze falsch verbunden.2.Die Zündkerze ist defekt. Ersetzen Sie die Zündkerze. Stecker.3. Die Hauptplatine ist defekt. Ersetzen Sie die Hauptplatine.
E-04	ÖlpumpeAnomalie	1. Prüfen Sie, ob der Ölpumpenstopfen locker ist und falsch angeschlossen.2. Überprüfen Sie den Hauptkabelbaum auf Trennung.3. Die Ölpumpe ist defekt. Ersetzen Sie die Ölpumpe.
E-05	HochTemperaturSchutz	1. Falscher oder defekter Ofentemperatursensor Typ; ersetzen Sie den Sensor.2. Die Hauptplatine ist defekt. Ersetzen Sie die Hauptplatine.3. Prüfen Sie, ob die Luftauslass- und Abluftrohre gebogen oder zu lang, was die Belüftung beeinträchtigt und verhindert die Wärmeableitung.
E-06	Lüfteranomalie	1. Prüfen Sie, ob das Lüfterrad des Autos verklemmt.2. Prüfen Sie, ob der Lüfterstecker locker und falsch sitzt verbunden.3. Der Lüfter ist defekt. Ersetzen Sie den Lüfter.4. Überprüfen Sie, ob die Windrad-Induktion Magnet fehlt oder ist falsch gepolt.5. Überprüfen Sie, ob die Hauptplatine Windgeschwindigkeit Sensor ist normal.6. Die Hauptplatine ist defekt. Ersetzen Sie die Hauptplatine. Planke.
E-08	Flamme aus wegen zu Ölmangel	Überprüfung des Kraftstofftanks auf Ölmangel.
E-09	Überhitzen Schutz Sensor	1. Ermitteln Sie, ob die Ablufttemperatur Sensorstecker ist lose oder falsch angeschlossen.2. Der Luftauslasssensor ist defekt, ersetzen Sie den Haupt Planke.3. Die Hauptplatine ist defekt. Ersetzen Sie die Hauptplatine. Planke.
E-10	Sekundär Start fehlgeschlagen	1. Prüfen Sie, ob die Ölpumpe funktioniert.2. Prüfen Sie, ob die Schnittstellen des Ölkreislaufshängen bleiben und das Wachs verstopft ist.
Der Auspuff Rohrwindungen Rot	Abnormal Verbrennung Kammer oder Öl Pumpe	Eine sofortige Abschaltung ist erforderlich, und der Aluminiumkörper sollte zerlegt werden, um zu prüfen, ob die Brennkammer versiegelt oder ersetzt;
Abnormal Lärm	Auspuff Blockierung	Das Gerät sollte sofort abgeschaltet und auf Verstopfungen im Auspuffrohr, im Schalldämpfer und im Auspuffauslass überprüft werden. Wenn Verstopfungen vorhanden sind, reinigen Sie diese und nehmen Sie den normalen Betrieb wieder auf.
Ölleck	Inneres Öl Leckage der Maschine	1. Die Heizung kann nicht seitlich installiert werden, und das Sauerstoffloch auf einer Seite der Zündkerze lässt Öl entlang des Lochs abfließen. Das Die richtige Installationsmethode ist die Einlass-/Auslassöffnungen nach unten gerichtet; 2. Eine schlechte Ölqualität führt zu einer Verstopfung des Zündkerzenzerstäubungsnetzes in der Brennkammer, wodurch das Öl nicht zündet und über das Auspuffrohr austritt. Das Zündkerzenzerstäubungsnetz sollte ausgetauscht und durch hochwertigen Diesel ersetzt werden;
Aussenden Schwarz Rauch	Unzureichend Sauerstoff Einlass und Kohlenstoff Aufbau in der Verbrennung Kammer	1. Überprüfen Sie, ob es eine Blockade im Ansaugrohr gibt, die eine unzureichende Sauerstoffaufnahme verursacht; 2. Der kleine Raum der Lufteinlassposition führt aufgrund einer Verstopfung des Lufteinlasses; 3. Zerlegen Sie den Verbrennungsmotor der Maschine auf Kohlenstoff zu prüfen Ablagerungen und ersetzen Sie die Brennkammer rechtzeitig;
Blauer Rauch ausstoßen	Schlechte Ölqualität	Dieselheizungen dürfen nur hochwertigen Diesel verwenden. Im Winter sollte Diesel mit negativen Temperaturen verwendet werden.
AussendenWeißRauch	Zündfehler	1. Überprüfen Sie, ob das interne Pumpenölvolumen der Maschine zu hoch ist, wodurch die Zündkerze nicht zündet. Das Ölrohr sollte 2-3 Mal entfernt und neu gestartet werden, bevor es wieder normal funktioniert, und dann sollte das Ölrohr eingesetzt werden; 2. Verwenden Sie einen Haartrockner, um eine Zeit lang in das Ansaugrohr zu blasen, bis es ordnungsgemäß funktioniert;
DieselGeschmack	DieselunterstütztVerbrennung	1. Vergewissern Sie sich, dass der Kraftstofftank mit Diesel gefüllt ist, da andere Kraftstoffe Geruchsbildungverursachen können. 2. Öffnen Sie das Maschinengehäuse, um zu prüfen, ob im Inneren Öl austritt.
Plastikgeruch	Ob zu verwenden extern Zubehör	1. Erweiterung oder Änderung erfordert den Kauf von hochtemperaturbeständigem Zubehör, da sonst die hohe Hitze des Heizgeräts zu einem unangenehmen und stechenden Geruch führtGeruch;2. Das Verlängerungsrohr darf nicht verbogen oder zu lang, da sonst die Wärme nicht abgeführt werden kann und die hohe Innentemperatur einen Plastikgeruch erzeugt;3. Der Einbau perforierterAuspuffrohre erfordert keinen Schutz. Normalerweise werden Abgase durch die Auspuffrohre abgeführt. Bei Holzböden müssen große Löcher geöffnet und Eisenplatten zum Schutz verwendet werden.Die Hitze des Auspuffrohrs kann bis zu 400 Grad erreichen und es dürfen keine Klebstoffe auf die Oberfläche aufgetragen werden, da es sonst zu unangenehmen Gerüchen und sogar zur Kohlenmonoxidbildung kommt. Zur Abdichtung müssen hochtemperaturbeständige Materialien gekauft werden.

BLUETOOTH-BETRIEB

Suchen und laden Sie den entsprechenden App-Namen „airHeaterBle“ im iOS- oder Android-App-Store herunter und befolgen Sie dann die folgenden Schritte, um die Heizung mit einem Mobiltelefon zu verbinden und zu steuern.

Suche im APP Store nach „airHeaterBle“

Scannen Sie den QR-Code mit Ihrem Browser und laden Sie die Airheater App von GooglePlay oder Suche im

„Airheaterble“ in der Google Play App, um die Lufterhitzer-App.

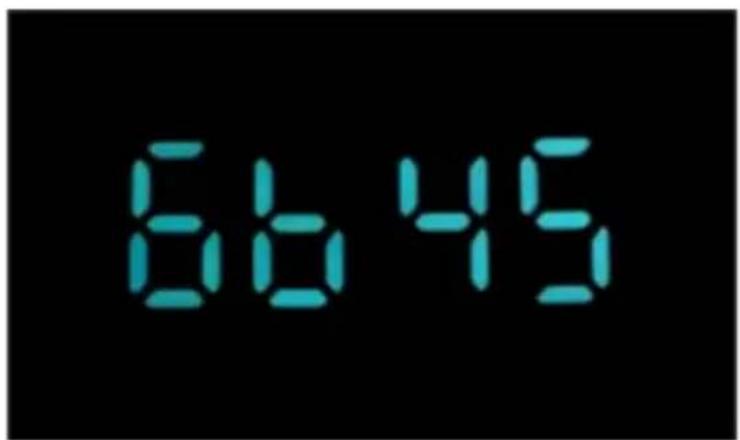

1. Abfrage des Bluetooth-Namens: Nach dem Einschalten des Geräts drücken Sie y yyMý

für 3ÿs gleichzeitig wird auf dem Bildschirm der Bluetooth-Name in 4-stelligen Zeichen (0-F) angezeigt.

66 45

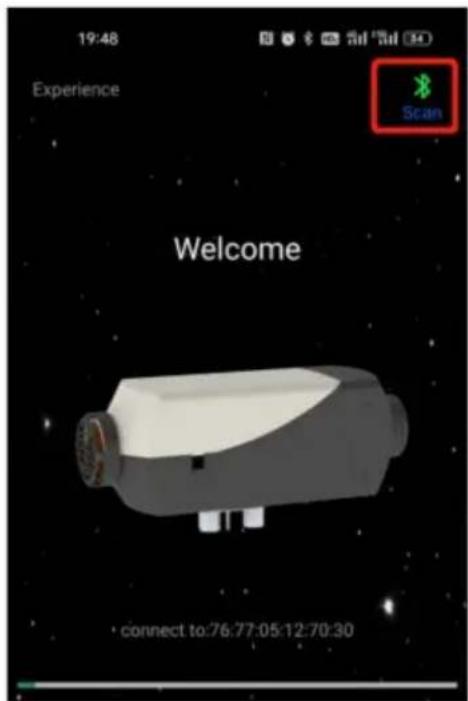

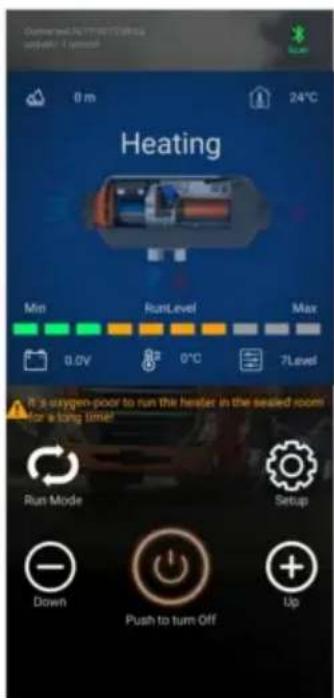

1. Über Bluetooth mit dem Mobiltelefon verbinden: Klicken Sie auf das Bluetooth-Symbol in der oberen rechten Ecke und suchen Sie die entsprechende lokale Bluetooth-Nummer: BYD+MAC-Adresse des Bluetooth-Geräts+4 Ziffern vom Controller (siehe Abbildung oben). Klicken Sie dann auf die Bluetooth-Nummer, um die Verbindung herzustellen.

19:48 Experience Scan Welcome connect to:76:77:05:12:70:30

BYD-767705126B45 D4C7ED61-E28F-AOC4-2A0E-E5C3023FC18D BYD-767705127024 33633C60-41A6-5B78-6C2A-E89FDE938B08 BYD-767705123708 1F85935A-D35D-03F2-BD30-920F18133D5E

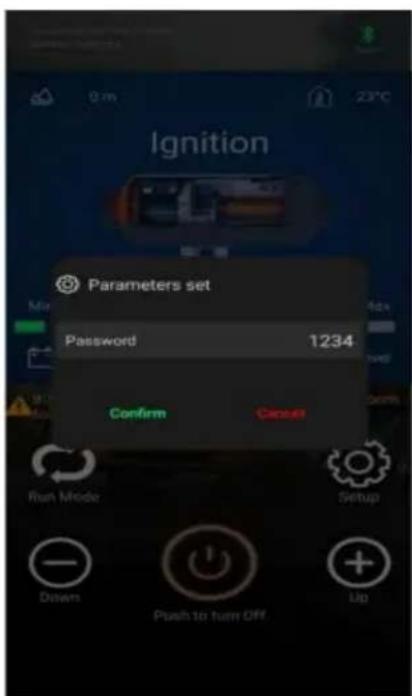

1. Klicken Sie auf eine Schaltfläche, um zum Einstellungsbildschirm zu gelangen. Sie können das Passwort festlegen und

Klicken Sie auf „Bestätigen“, um die Einstellungen zu speichern. Wenn das Passwort geändert wird, muss der Switch das Passwort gemäß der oben beschriebenen Bluetooth-Matching-Betriebsmethode ändern.

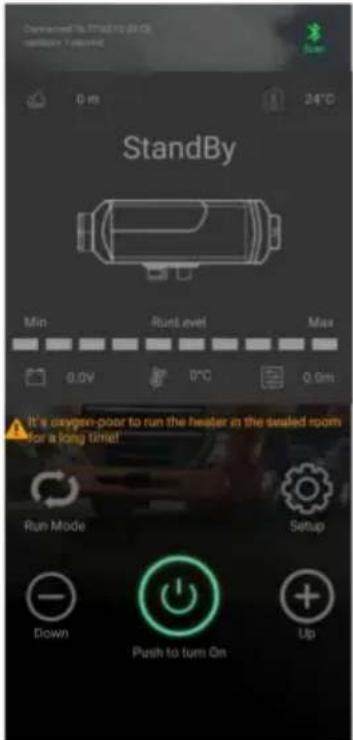

1. Drücken Sie lange auf y.y, um die Heizung ein-/auszuschalten.

1. Klicken Sie auf die Schaltfläche „Modus“, um in den Getriebemodus oder Temperaturregelungsmodus zu wechseln, und klicken Sie dann auf die Schaltfläche „Auf +“/„Ab -“, um die Stufe (Stufe 1–10)/Temperatur (8 ^y °C bis 36 ^y °C) zu erhöhen + oder zu verringern.

1. Fehleranzeige: Bei einem Ausfall des Heizgerätes wird der Fehlercode E-xx angezeigt, die Art des Fehlers können Sie der zuvor genannten Tabelle entnehmen.

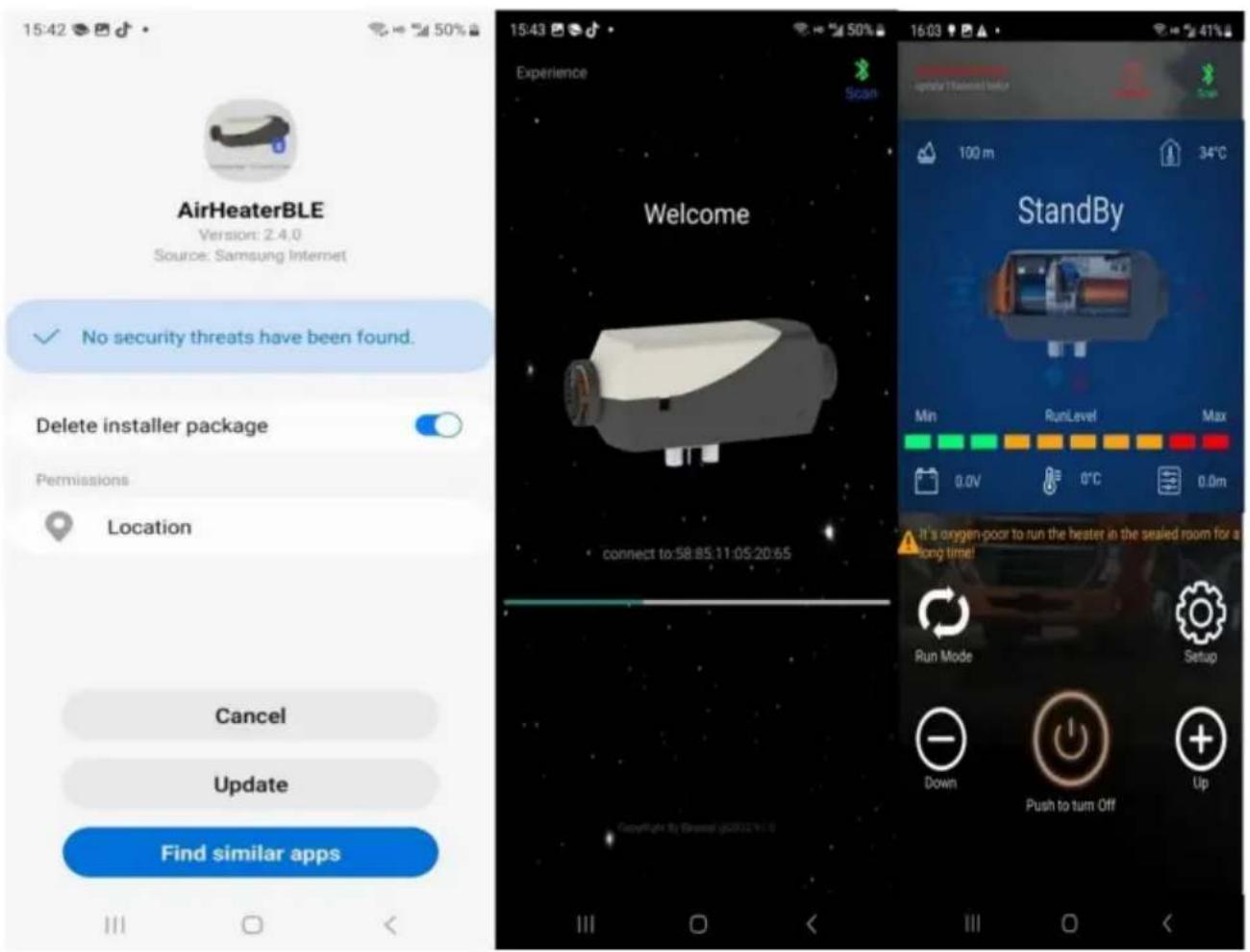

Installation und Nutzung von Samsung-Mobiltelefonen APP

1. Öffnen Sie die Kamera des Samsung-Telefons und scannen Sie den unten stehenden QR-Code, um einen Download-Link anzeigen Klicken Sie auf „Herunterladen und installieren“.

2. Nachdem die Installation abgeschlossen und eine Bluetooth-Verbindung hergestellt ist, kann die App normal geöffnet werden.

Für einige Samsung-Telefone, die die App nicht normal bedienen können nach dem Herunterladen und Installieren, langes Drücken und Halten der Taste

Die Taste in der App steht im Konflikt mit der Bildschirmerkennungsfunktion von Samsung-Telefonen.

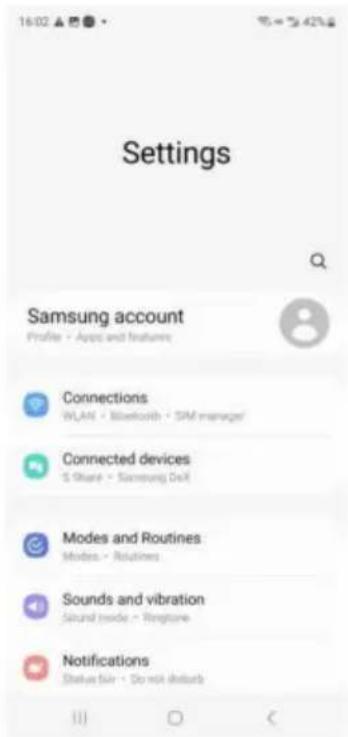

Die Lösungen lauten wie folgt: 1. Öffnen Sie die Einstellungsfunktion

Ihres Telefons, um nach Bixby Touch zu suchen.

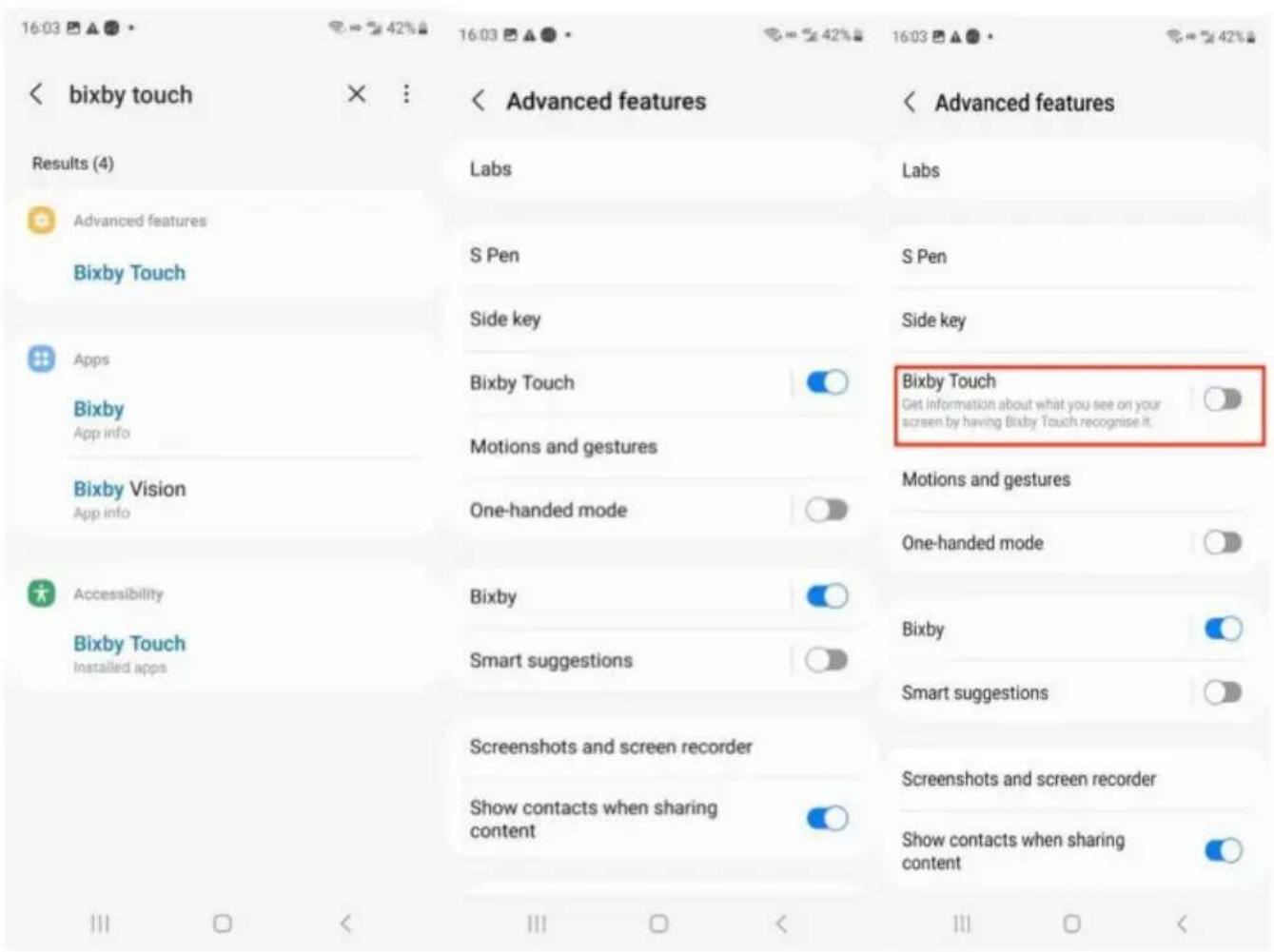

1. Klicken Sie auf die Bixby-Touchscreen-Erkennungsfunktion und schließen Sie sie, um zur normalen Verwendung zur App zurückzukehren.

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

Utomhusinstallationsschema
