BEDIENUNGSANLEITUNG DigiCar 400 BT TECHNISAT

Bluetooth FM-Transmitter mit Freisprechfunktion und Lademöglichkeit für mobile Geräte.

Diese Anleitung soll Ihnen helfen, Ihr Gerät, im Folgenden DIGICAR 300 BT, Sender, Gerät oder Produkt genannt, sicher und bestimmungsgemäß zu benutzen.

1.1 Zielgruppe für Anleitungen

Die Betriebsanleitung richtet sich an alle, die das Gerät aufstellen, bedienen, reinigen oder entsorgen.

1.1.1 Zweck des Geräts

Das Gerät ist für die Übertragung von Bluetooth-zu-FM-Signalen, Telefongespräche und Musikwiedergabe ausgelegt. Das Gerät ist für den privaten Gebrauch bestimmt und nicht für die gewerbliche Nutzung geeignet.

1.2 Wichtige Hinweise

Um Sicherheitsrisiken zu minimieren, Schäden am Gerät zu vermeiden und einen Beitrag zum Umweltschutz zu leisten, beachten Sie bitte die folgenden Hinweise. Bitte lesen Sie alle Sicherheitshinweise sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Befolgen Sie stets alle Warn- und Vorsichtshinweise in dieser Schnellstartanleitung und auf der Rückseite des Geräts.

Vorsicht - Weist auf eine wichtige Richtlinie hin, die befolgt werden muss, um Gesundheitsschäden, Defekte am Gerät, Datenverlust/Missbrauch oder unbeabsichtigten Betrieb zu vermeiden.

Hinweis - Kennzeichnet einen Hinweis auf die beschriebene Funktion und die damit verbundene und möglicherweise weitere zu befolgende Funktion mit Verweis auf die entsprechende Stelle im Handbuch.

1.2.1 Sicherheit

Bitte lesen Sie zu Ihrem eigenen Schutz die Sicherheitshinweise sorgfältig durch, bevor Sie den Sender DIGICAR 300 BT in Betrieb nehmen. Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Handhabung und Nichtbeachtung der folgenden Sicherheitshinweise entstehen.

Öffnen Sie niemals das Gerät! Das Berühren von spannungsführenden Teilen ist lebensgefährlich!

Erforderliche Eingriffe dürfen nur von geschultem Personal durchgeführt werden.

Das Gerät kann nur in gemäßigten Klimazonen betrieben werden.

Achtung!

Legen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in die Nähe von Vorhängen und Wandbehängen und decken Sie es nicht ab. Die Lüftungsöffnungen könnten verdeckt werden. Dadurch könnte die notwendige Luftzirkulation beeinträchtigt werden. Dies könnte zu einem Brand im Gerät führen.

Achtung!

Das Gerät darf nur an das Stromnetz des Fahrzeugs angeschlossen werden 12-24V DC über die Zigarettenanzünderbuchse. Verwenden Sie das Gerät niemals für den Betrieb mit einer anderen Spannung.

• Verwenden Sie das Gerät nicht in direktem oder starkem Sonnenlicht.
• Wenn Sie das Gerät vom Zigarettenanzünder abziehen, ziehen Sie nicht am USB-Kabel (falls es eingesteckt ist).
• Wenn das Gerät beschädigt ist, darf es nicht in Betrieb genommen werden.
• Wenn das Gerät längere Zeit in kalter Umgebung transportiert und dann in einen warmen Raum gebracht wird, schalten Sie es nicht sofort ein, sondern warten Sie, bis sich die Temperatur angeglichen hat.
• Setzen Sie das Gerät keinem Tropf- oder Spritzwasser aus. Sollte Wasser in das Gerät eindringen, schalten Sie das Gerät aus und wenden Sie sich an den Kundendienst.
• Setzen Sie das Gerät keinen Wärmequellen aus, die es über den normalen Gebrauch hinaus erwärmen.

• Bei auffälligen Funktionsstörungen des Gerätes, Geruchs- oder Rauchentwicklung, schwerwiegenden Mängeln, Beschädigungen des Gehäuses, schalten Sie das Gerät aus und wenden Sie sich an den Kundendienst.
• Weist das Gerät sonstige Schäden auf, darf es nicht in Betrieb genommen werden.
• Wenn Sie das USB-Kabel vom Netzteil trennen, ziehen Sie am Netzteil, nicht am Kabel.
• Betreiben Sie das Gerät nicht in der Nähe von Badewannen, Schwimmbecken oder Spritzwasser.
• Versuchen Sie niemals, ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eines unserer Servicezentren.
• Fremdkörper wie Nadeln, Münzen usw. dürfen nicht in das Gerät fallen. Berühren Sie die Anschlusskontakte nicht mit Metallgegenständen oder Fingern. Dies kann zu Kurzschlüssen führen.
• Stellen Sie keine offenen Flammen, wie z. B. brennende Kerzen, auf das Gerät.
• Das Gerät bleibt mit dem Stromnetz des Fahrzeugs verbunden, auch wenn es ausgeschaltet ist. Wenn das Gerät für längere Zeit nicht benutzt wird, ziehen Sie den Stecker aus der Steckdose des Fahrzeugs.
• Lassen Sie Kinder niemals unbeaufsichtigt, während Sie dieses Gerät benutzen.
• Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich

Kinder) mit eingeschränkten physischen, sensorischen oder

geistig oder aufgrund mangelnder Erfahrung und/oder Kenntnisse, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder

von dieser Person Anweisungen zur Verwendung des Geräts erhalten haben.

• Es ist untersagt, Änderungen an dem Gerät vorzunehmen.
• Beschädigte Geräte oder beschädigtes Zubehör dürfen nicht wieder verwendet werden.
• Wenn das Gerät von einem kalten in einen warmen Raum gebracht wird, kann sich im Inneren des Geräts Feuchtigkeit ansammeln. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie das Gerät in Betrieb nehmen.
• Schalten Sie das Gerät nicht in Bereichen ein, in denen die Verwendung von elektronischen Geräten verboten ist oder in denen es zu Störungen oder anderen Gefahren kommen kann. Beachten Sie alle Verbote, Vorschriften und Warnungen des Personals an dem Ort, an dem Sie das Gerät verwenden möchten.
• Verwenden Sie eine geeignete, leicht zugängliche Zigarettenanzündersteckdose und vermeiden Sie die Verwendung von Mehrfachsteckdosen (Splittern)!
• Berühren Sie das Gerät nicht mit nassen Händen, es besteht Stromschlaggefahr!
• Bei einer Störung oder Rauch- und Geruchsentwicklung aus dem Gehäuse muss das Gerät sofort von der Stromversorgung getrennt werden!
• Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen, ziehen Sie bitte den Netzstecker.
• Eine zu hohe Lautstärke kann Gehörschäden verursachen.
• Bei Geräten mit USB-Anschluss sollte die Anschlussbuchse in der Nähe des Geräts angebracht werden und leicht zugänglich sein.

Es besteht Erstickungsgefahr!

Das Gerät ist kein Spielzeug. Bewahren Sie das Gerät, sein Zubehör und die Verpackung außerhalb der Reichweite von Kindern auf. Kabel und Folienverpackungen können sich um den Hals eines Kindes wickeln oder verschluckt werden, was zu Erstickungsgefahr führen kann.

1.2.2 Entsorgung

Anweisungen für die Entsorgung

Ihr neues Gerät wurde durch die Verpackung auf dem Weg zu Ihnen geschützt. Alle verwendeten Materialien sind umweltfreundlich und recyclebar. Bitte helfen Sie uns, die Verpackung umweltgerecht zu entsorgen. Bitte erkundigen Sie sich bei Ihrem Händler oder der örtlichen Entsorgungsstelle nach den gängigen Entsorgungsmethoden.

Es besteht Erstickungsgefahr! Di ng und ihre Teile dürfen Kindern nicht überlassen werden. Erstickungsgefahr durch Folie und andere Verpackungsmaterialien.

Dieses Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recyclebar sind. Das Symbol der durchgestrichenen Mülltonne auf Rädern zeigt an, dass das Produkt einer getrennten Sammlung unterliegt

Sammlung im Einklang mit der Richtlinie 2012/19/EU des Europäischen Parlaments und des Rates und im Einklang mit der Richtlinie 2006/66/EG des Europäischen Parlaments und des Rates und weist darauf hin, dass Elektro- und Elektronikgeräte sowie Batterien und Akkumulatoren nach Ablauf ihrer Nutzungsdauer nicht mit dem übrigen Hausmüll entsorgt werden dürfen. Der Nutzer ist verpflichtet, sie bei einer Sammelstelle für Elektroaltgeräte abzugeben und elektronische Geräte sowie Batterien und Akkumulatoren einem Sammelsystem für solche Abfälle zuzuführen, z. B. einem entsprechenden Geschäft, einer örtlichen Sammelstelle oder einer kommunalen Einrichtung. Altgeräte können aufgrund ihres potenziellen Gehalts an gefährlichen Stoffen, Gemischen und Komponenten schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Der Haushalt erfüllt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings, von Altgeräten. In dieser Phase werden Einstellungen gebildet, die Folgendes beeinflussen das gemeinsame Gut einer sauberen Umwelt zu erhalten. Die Haushalte sind auch einer der größten Nutzer von Kleingeräten, und ein rationeller Umgang mit diesen Geräten wirkt sich auf die Verwertung von Sekundärrohstoffen aus. Im Falle einer unsachgemäßen Entsorgung dieses Produkts können gemäß der nationalen Gesetzgebung Strafen verhängt werden.

1.2.3 Rechtliche Informationen

TechniSat Digital Sp. z o.o. erklärt hiermit, dass das Funkgerät des Typs DIGICAR 300 BT (76-5259-00) mit der Richtlinie 2014/53/EG und der RoHS 2011/65/EU übereinstimmt. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: hGp://konf.tsat.de/?ID=25105

Änderungen und Druckfehler vorbehalten. Stand: 24.01. Kopieren und Vervielfältigung nur mit Genehmigung des Herausgebers. Die aktuelle Version des Handbuchs ist im PDF-Format im Downloadbereich der Homepage www.technisat.pl verfügbar.
TechniSat haftet nicht für Schäden am Produkt, die durch äußere Einflüsse, Verschleiß oder unsachgemäße Handhabung, nicht autorisierte Reparaturen, Änderungen oder Unfälle verursacht werden.

1.2.4 Service-Informationen und Garantie

Dieses Produkt ist qualitätsgeprüft und hat eine gesetzliche Garantiezeit von 24 Monaten ab Kaufdatum. Bitte bewahren Sie Ihre Rechnung auf als Kaufnachweis. Bei Garantieansprüchen wenden Sie sich bitte an den Verkäufer des Produkts oder an den Hersteller. Im Falle von Garantieansprüchen werden die Kosten für den Versand direkt an den Hersteller vom Kunden getragen.

Wenn Sie Fragen oder Informationen haben oder wenn Sie ein Problem mit diesem Gerät haben, steht Ihnen unsere technische Hotline zur Verfügung: Montag. - bis Freitag, von 8:00 Uhr bis 16:00 Uhr unter der Telefonnummer: [phone]

Der Garantiegeber verpflichtet sich im Rahmen der gewährten Garantie, etwaige Mängel am Produkt auf eigene Kosten zu beseitigen. Die Mängelbeseitigung erfolgt durch Ersatz des mangelhaften Produkts durch ein neues, mangelfreies Produkt oder durch dessen Reparatur.

Um die Garantie in Anspruch nehmen zu können, muss der Käufer das mangelhafte Produkt bei der Verkaufsstelle melden, bei der er das Produkt gekauft hat, und das mangelhafte Produkt dort abgeben. Das Produkt muss vollständig geliefert werden.

Die Garantie deckt keine Produktmängel ab, die vom Käufer verursacht wurden oder sich aus diesen ergeben:

• das Produkt in einer Weise zu verwenden oder zu installieren, die nicht mit der Gebrauchsanweisung übereinstimmt,
• unsachgemäße Lagerung oder Wartung des Geräts,
• Reparaturen oder Änderungen am Produkt, die von nicht autorisierten Personen durchgeführt wurden,
• Eindringen von Flüssigkeiten oder Fremdkörpern,
• Blitzeinschläge und Überspannungen im Stromnetz.

Die Bestimmungen der Garantie schließen die Rechte des Käufers (Verbrauchers) nach allgemein geltendem Recht nicht aus, beschränken sie nicht und setzen sie nicht aus.

Um detaillierte Informationen über ein Produkt zu erhalten, einschließlich der Regeln und Verfahren für das Garantieverfahren und die Zuteilung einer RMA-Nummer, ist es möglich telefonisch unter 71 310 41 48 oder per E-Mail unter [e-mail], werktags von 8 bis 16 Uhr. Serviceanfragen über das Internet unter www.serwis.technisat.com.

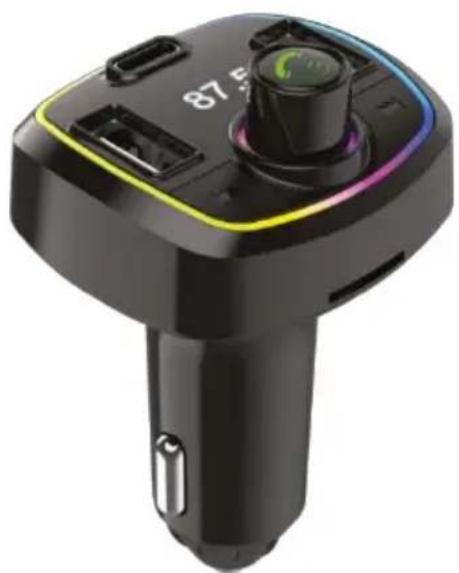

2 Beschreibung des DIGICAR 300 BT

21 Inhalt des Kits

Überprüfen Sie vor der Inbetriebnahme die Vollständigkeit des Lieferumfangs:

1x DIGICAR 300 BT FM Sender

1x Benutzerhandbuch

22 Besondere Merkmale des DIGICAR 300 BT

Das DIGICAR 300 BT wird zur Übertragung des Audiostroms an das Autoradio mittels FM-Modulation verwendet und hat folgende Funktionen:

• Überträgt den Ton drahtlos per FM-Übertragung an das Audiosystem des Autos.
• Es hat eine Freisprechfunktion.
• Das Gerät arbeitet mit Echounterdrückung und Rauschunterdrückungstechnologie.
• Ermöglicht die Wiedergabe von MP3/WMA/WAV-Dateien direkt von einem USB-Stick oder einer microSD-Karte.
• Stromversorgung mit 12-24 V, direkt über den Zigarettenanzünder im Auto.
• USB QC 3.0 und USB-C 5W-Anschluss.
• LED-Anzeige.

23 Multimedia-Funktionen

Transmitter-Funktion

Schließen Sie den FM-Transmitter an die 12V/24V-Buchse im Auto an, schalten Sie das Autoradio ein und wählen Sie eine unbenutzte FM-Frequenz. Durch einen langen Druck auf die Taste können Sie die Frequenz des Senders bearbeiten. Stellen Sie dann

allein mit dem Drehknopf die richtige Frequenz ein und bestätigen Sie mit.

Die Sendefunktion ermöglicht die Übertragung von einem MP3/WMA-Player (USB, microSD-Karte) und direkt von einer Bluetooth-Verbindung zum Audiosystem des Autos.

Bei Verwendung eines USB-Speichersticks

Schließen Sie einen USB-Stick mit MP3/WMA/WAV-Dateien an den USB-Anschluss (USB-Player) an. Der Sender spielt den Ton automatisch ab und überträgt ihn an das Autoradio. (Max. 64GB)

Bei Verwendung einer Bluetooth-Verbindung

Aktivieren Sie die Bluetooth-Funktion auf dem mobilen Gerät (z.B. Smartphone), suchen Sie nach dem Namen des neuen Geräts "DIGICAR 300 BT", klicken Sie darauf, um es zu koppeln. (Bei einigen Geräten kann die Eingabe einer PIN erforderlich sein, bitte geben Sie "0000" ein).

Nach erfolgreicher Kopplung überträgt das DIGICAR 300 BT Musik von Ihrem Mobiltelefon auf Ihr Autoradio. Bei einem eingehenden Anruf schaltet das Gerät automatisch in den Anrufmodus (Freisprechen).

Mit den Tasten mit können Sie die vorherige/nächste Stück.

MP3/WMA-Wiedergabe von USB-Stick oder microSD-Karte

Um den Musikplayer einzuschalten, schließen Sie bitte den USB-Stick mit den Dateien an

MP3/WMA/WAV.

Wenn ein Musikstick angeschlossen ist, beginnt das Gerät automatisch mit der Wiedergabe.

Durch Drücken der Wähltaste wird die Pause aktiviert, durch erneutes Drücken Taste des Wählrads wird die Wiedergabe gestartet.

Wechseln Sie zwischen Bluetooth-Modus und USB/microSD-Wiedergabe, indem Sie die Taste länger drücken.

Verwenden Sie die Tasten 📂, um 📋 vorherigen/nächsten Titel abzuspielen.

24 Freisprechfunktion

Entgegennahme eines eingehenden Anrufs

Wenn Ihr Telefon mit dem DIGICAR 300 BT gekoppelt ist und ein Anruf eingeht, drücken Sie bitte die Wähltaste. Der Anruf wird entgegengenommen, das Gerät schaltet automatisch in den Freisprechmodus.

Beendigung eines Sprachanrufs

Um das Telefonat zu beenden, drücken Sie bitte erneut die Wähltaste.

Ablehnen eines Sprachanrufs

Halten Sie die Wähltaste gedrückt, um einen eingehenden Anruf abzuweisen.

Wählen der letzten Rufnummer

Um die letzte Rufnummer anzurufen, drücken Sie bitte zweimal die Wähltaste.

25 Wechsel der Betriebsart

Um vom USB/microSD- zum Bluetooth-Wiedergabemodus zu wechseln, halten Sie bitte länger gedrückt. Wenn Sie erneut länger drücken, kehren Sie zum MP3/WMA/WAV-Player zurück.

26 Funktion zum Laden externer Geräte

Der DIGICAR 300 BT verfügt über zwei USB-A-Anschlüsse. Zum Aufladen externer Geräte (Telefone und Tablets) wird nur der mit QC 3.0 (orange) gekennzeichnete Anschluss verwendet. Der USB-A-Anschluss mit der Bezeichnung ermöglicht nur die Wiedergabe von Musik von einem angeschlossenen USB-Stick.

Darüber hinaus gibt es auch einen USB-C-Anschluss zum Laden externer Geräte mit einer max. 5W.

Die USB QC 3.0- und USB-C-Anschlüsse werden ausschließlich zum Aufladen mobiler Geräte (Telefone und Tablets) verwendet.

27 LED-Beleuchtungsmodus

Die Farbe der Hintergrundbeleuchtung wird durch längeres Drücken der Taste geändert. Folgende Farben stehen zur Verfügung: rot-orange-gelb-grün-violett-blauweiß-blinkend-bis zum Ausschalten der Beleuchtung. Jede Zeit

3 Reinigung

Reinigen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser. Ziehen Sie vor der Reinigung den USB-Stecker ab und schalten Sie das Gerät aus!

Verwenden Sie keine Schwämme, Reinigungspulver oder Lösungsmittel wie Alkohol oder Benzin.

Verwenden Sie keine der folgenden Substanzen: Salzwasser, Insektizide, Spiritus, chlorhaltige oder säurehaltige Lösungsmittel (Ammoniumchlorid).

Falls erforderlich, verwenden Sie ein Baumwolltuch mit einer kleinen Menge einer alkalifreien Seifenlösung auf Wasser- oder Alkoholbasis.

Reiben Sie die Oberfläche vorsichtig mit einem Baumwolltuch ab.

4 Spezifikation

Abmessungen des Geräts	86 x 44 x 40 mm (H x B x T)
Bluetooth-Version	5.0
Bluetooth	2402-2480 MHz, Leistung: max. 2 dBm
FM	87.5-108.0MHz, Leistung: -90,5 dBm
Spannung des USB-Anschlusses	5V/±0,5V
Eingangsspannung	12-24V, 2A
Max. Ladestrom (nur mobile Geräte)	USB A-konform mit QC 3.0 (max. 18 W): 5V/3A, 9V/2A, 12V/1,5AUSB-C (max. 5W): 5V/1ABei Verwendung von zwei Anschlüssen (USB QC 3.0 und USB-C) beträgt die maximale Ausgangsleistung 20 W.
Anzahl der USB-Anschlüsse	1x USB-A Ladeanschluss - QC 3.01x USB-A-Anschluss Media Player. 1x USB-C-Anschluss zum Aufladen - max. 5 W.
Maximale Kapazität des unterstützten USB- und microSD-Speichersticks für die Medienwiedergabe	64 GB
Gewicht neGo	ca. 43g
Betriebstemperatur, Luftfeuchtigkeit	-10oC bis 45oC, 5 - 90% relative Luftfeuchtigkeit (nicht kondensierend)

5 Hersteller

TechniSat Digital Sp. z o.o.

ul. Poznańska 2,

Siemianice, 55-120 Oborniki

Śląskie
