BEDIENUNGSANLEITUNG GE-ST 36/40 Li E EINHELL

D Originalbetriebsanleitung Akku-Schneefräse

Art.-Nr.: 34.170.11(Solo) I.-Nr.: 21022

1 2 3 4 5 6 7 8 9 8a 7 10 11 12 13 14 15 16 17 18

2 1 2 6 5 1 1 0 9 7788a

-2-

3 5 9 5 98

4 7

5 9a 10a 10

6 7 8a

7 6 7

8 C C 12

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Erklärung der verwendeten Symbole (siehe Bild 13)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.
2. Abstand halten!
3. Hände und Füße von der Fräswalze fernhalten!
4. Bei laufendem Gerät nicht in Öff nungen greifen! Gerät vor Reinigung der Schneeauswurf-öff nung ausschalten!
5. Schutzbrille tragen!
6. Schutzhandschuhe tragen!
7. Garantierter Schallleistungspegel.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen!

Warnung!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

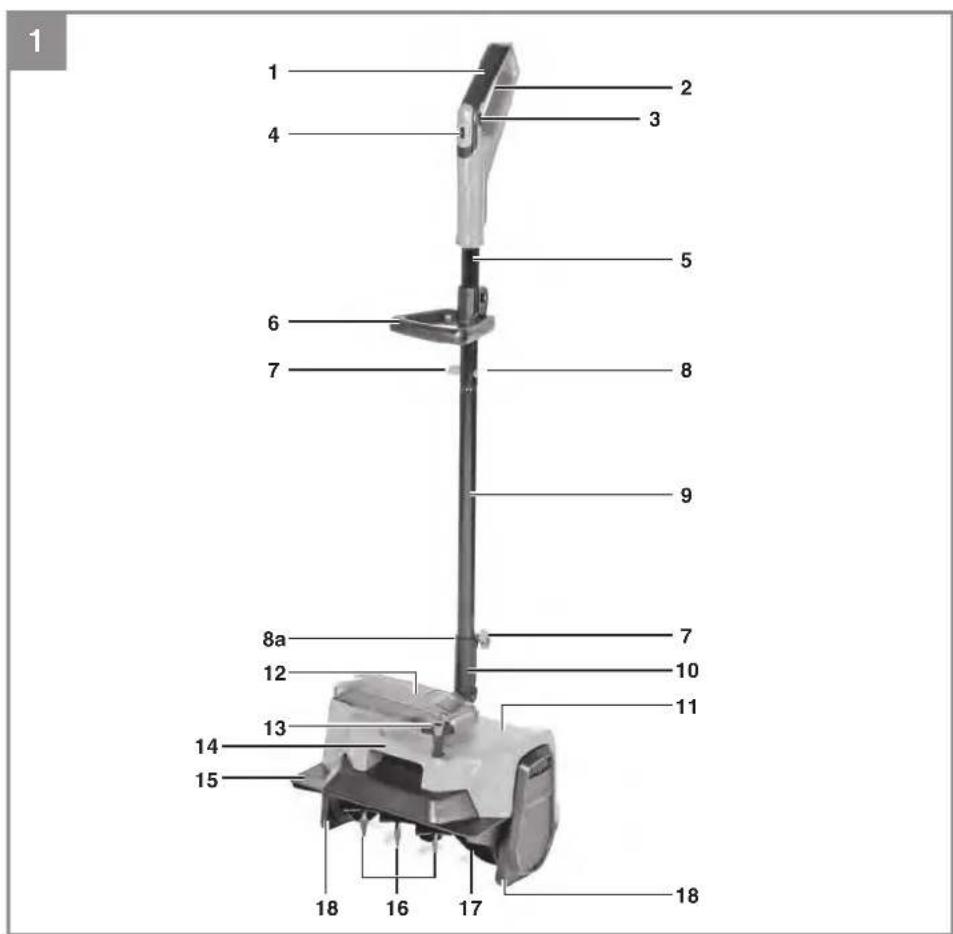

2.1 Gerätebeschreibung (Bild 1/2)

1. Handgriff
2. Ein-/Ausschalter
3. Einschaltsperre

4. Drehzahlregler

5. Oberer Holm

6. Zusatzhandgriff
7. Flügelmutter
8. Schlossschraube M6
   8a. Sechskantschraube M6
9. Unterer Holm
   9a. Federkugel
10. Holmaufnahme
11. Motorgehäuse
12. Akkufachdeckel
13. Einstellhebel Auswurfrichtung
14. Tragegriff
15. Auswurfabdeckung
16. Schneeleitlamellen
17. Fräswalze
18. Gleitkufen

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufsstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Akku-Schneefräse
• Montagematerial
• Originalbetriebsanleitung
• Sicherheitshinweise

D

3. Bestimmungsgemäße Verwendung

Das Gerät ist ausschließlich zur privaten Nutzung für das Räumen von frisch gefallenem, losen Nass- und Pulverschnee auf befestigten Wegen und Flächen (z. B. Innenhöfe, Garageneinfahrten, Fußwege oder Stellplätze) bestimmt.

Die zu räumenden Wege und Flächen müssen einen festen Untergrund und eine glatte Oberfl äche (z. B. Betonpflaster, Granitpflaster oder Asphalt) aufweisen.

Das Gerät ist nicht geeignet:

• Zum Räumen von unbefestigten Wegen und Flächen (z. B. Schotterflächen, Kieswege oder Wiesen).
• Zum Räumen von Schnee in großer Menge und Höhe, sehr nassen Schnee, festgefahrenen Schnee und Eis.
• Für die gewerbliche Verwendung (z.B. öffentliche Parks, Sportanlagen) und für die Verwendung in der Land- und Forstwirtschaft.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Betriebsspannung: 36 V d.c.

Schutzart: IPX1

Schutzklasse: ....III

Leerlaufdrehzahl n_p : 1970 min ^-1

Leerlaufdrehzahl min - max: .... 1670 – 1970 min ^1

Arbeitsbreite: 40 cm

Schneehöhe max.: 20 cm

Auswurfweite max.: 6 m

Schalldruckpegel L _pA : 78,6 dB(A)

Unsicherheit K_pA : 3 dB(A)

Gemessener

Schallleistungspegel L_WA : 89,85 dB(A)

Unsicherheit K_WA : 3 dB(A)

Garantierter Schallleistungspegel L _WA : .. 92 dB(A)

Vibration am Holm a _n : 0,812 m/s ^2

Unsicherheit K: 1,5 m/s ^2

Gewicht: 6,5 kg

Achtung!

Das Gerät wird ohne Akkus und ohne Ladegerät geliefert und darf nur mit den Li-Ion Akkus der Power-X-Change Serie verwendet werden!

Die Li-Ion Akkus der Power-X-Change Serie dürfen nur mit dem Power-X-Charger geladen werden.

Das Geräusch der Maschine kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Bedienenden erforderlich.

Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warnung:

Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Schnee bearbeitet wird.

Achtung!

Der Schwingungswert wird sich aufgrund des Einsatzbereiches des Elektrowerkzeuges ändern und kann in Ausnahmefällen über dem angegebenen Wert liegen.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
- Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.

D

• Lassen Sie das Gerät gegebenenfalls überprüfen.
  • Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  • Tragen Sie Handschuhe.

Vorsicht!

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
- Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.
- Verletzung durch Hineingreifen in die laufen-de Fräswalze.
- Personen- und Sachschäden durch den weggeschleuderten Schnee oder im ausgeworfenen Schnee vorhandenen Fremdkörpern.

Begrenzen Sie die Arbeitszeit!

Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

5. Vor Inbetriebnahme

Das Gerät wird ohne Akkus und ohne Ladegerät geliefert!

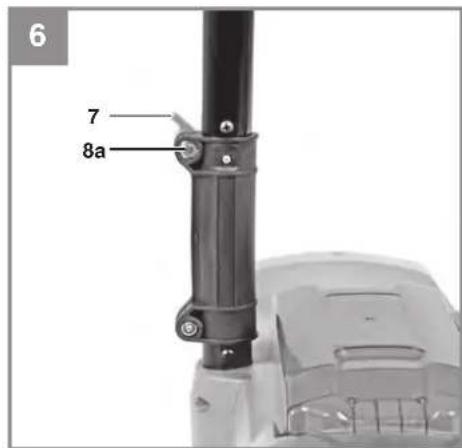

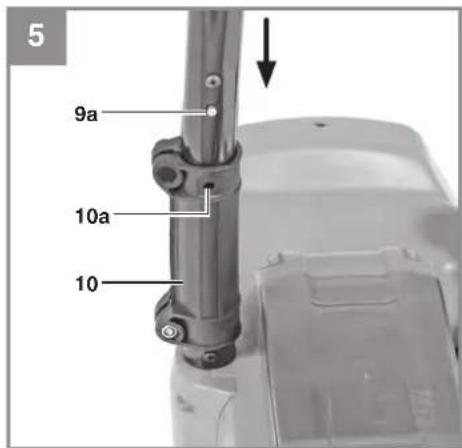

5.1 Holmmontage (Bild 3 - 6)

1. Stecken Sie den unteren Holm (Pos. 9) in den oberen Holm (Pos. 5). Achten Sie darauf das innenliegende Kabel nicht zu beschädigen.
2. Stecken Sie die Schlossschraube M6 (Pos. 8) in die Vierkantaufnahme am oberen Holm und schrauben Sie sie mit der Flügelmutter (Pos. 7) fest.
3. Stecken Sie den Holm in die Holmaufnahme (Pos. 10). Dazu drücken Sie bei Bedarf die Federkugel (Pos. 9a) etwas nach innen und schieben den Holm vorsichtig in die Holmaufnahme. Die Federkugel (Pos. 9a) arretiert im dafür vorgesehenen Loch (Pos. 10a).
4. Stecken Sie die Sechskantschraube M6

(Pos. 8a) in die Schraubenaufnahme, drehen die Flügelmutter (Pos. 7) fest und fi xieren damit den Holm in der Holmaufnahme.

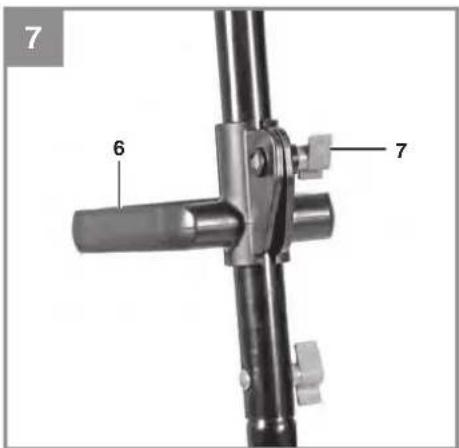

5.2 Führungshandgriff einstellen (Bild 7)

Um mit dem Gerät arbeiten zu können, muss der Führungshandgriff in einer Flucht mit dem Handgriff stehen (Arbeitsstellung s. Bild 1).

1. Öff nen Sie die Flügelmutter (Pos. 7) durch Linksdrehung, drehen Sie den Führungshandgriff (Pos. 6), bis er in einer Flucht mit dem Handgriff steht und schieben Sie ihn in eine für Sie angenehme Arbeitshöhe.
2. Schließen Sie die Flügelmutter durch Rechtsdrehung und fixieren den Führungshandgriff.

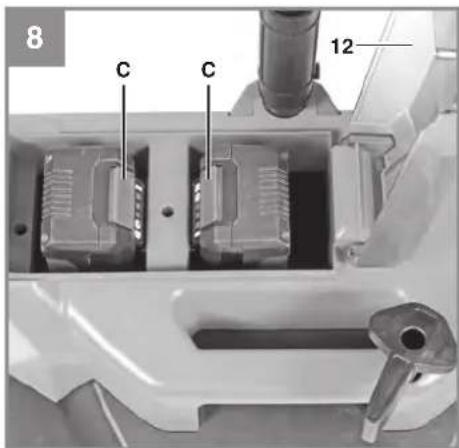

5.3 Akkumontage (Bild 8)

Vorsicht! Die Akkumontage darf nur in trockener Umgebung erfolgen. Entfernen Sie vor Öff nung des Akkufachdeckels (Pos. 12) eventuell vorhandenen Schnee, damit dieser nicht in das Gehäuse fällt. Wischen Sie das nasse oder feuchte Akkufachinnere mit einem saugfähigen Tuch trocken.

Hinweise:

• Vor Betrieb müssen beide Akkus vollgeladen werden.
• Laden Sie immer beide Akkus gleichzeitig auf. Verwenden Sie nur Akkus mit gleichem Füllstand, kombinieren Sie nie volle und halbvolle Akkus. Der Akku mit schwächerem Ladezustand bestimmt die Laufzeit des Gerätes.
• Der Akkufachdeckel ist selbstschließend und muss zur Akkumontage festgehalten werden.

Öff nen Sie den Akkufachdeckel (Pos. 12) und stecken Sie die Akkus in die Akku-Aufnahme. Sobald der Akku komplett eingeschoben ist, rastet er hörbar ein. Schließen Sie den Akkufachdeckel.

5.4 Akkudemontage (Bild 8)

Zum Entnehmen des Akkus öff nen Sie den Akkufachdeckel (Pos. 12), drücken die Rasttaste (Pos. C) am Akku und ziehen den Akku heraus.

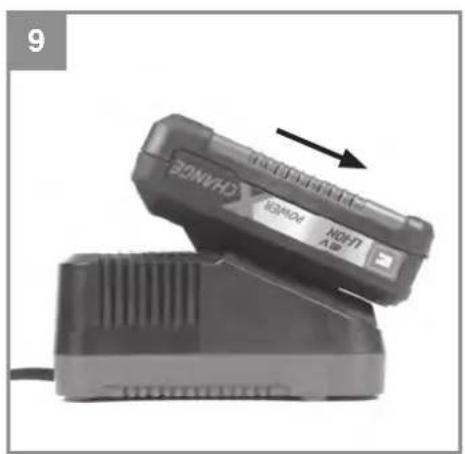

5.5 Laden des Akkus (Bild 9)

1. Akku-Pack aus dem Gerät nehmen. Dazu die Rasttaste drücken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts in die Steckdose. Die grüne LED beginnt zu blinken.
3. Stecken Sie den Akku auf das Ladegerät.

D

1. Unter Punkt „Anzeige Ladegerät“ fi nden Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Während des Ladens kann sich der Akku etwas erwärmen. Dies ist jedoch normal.

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte,

• ob an der Steckdose die Netzspannung vorhanden ist
• ob ein einwandfreier Kontakt an den Lade-kontakten vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

• das Ladegerät

- und den Akku-Pack an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktieren Sie bitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerät erworben wurde.

Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku-Packs sollten Sie für eine rechtzeitige Wiederaufladung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

5.6 Akku-Kapazitätsanzeige (Bild 10)

Drücken Sie auf den Schalter für Akku-Kapazitätsanzeige (Pos. A). Die Akku-Kapazitätsanzeige (Pos. B) signalisiert ihnen den Ladezustand des Akkus anhand von 3 LED's.

Alle 3 LED's leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED('s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED's blinken:

Die Temperatur des Akkus ist unterschritten. Entfernen Sie den Akku vom Gerät und lassen Sie

den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tiefentladen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr verwendet bzw. geladen werden.

Gefahr!

Nehmen Sie das Gerät erst nach vollständiger Montage in Betrieb.

6. Bedienung

Beachten Sie bitte die gesetzlichen Bestimmungen zur Lärmschutzverordnung, die örtlich unterschiedlich sein können.

Warnung! Die Fräswalze beginnt sofort nach dem Einschalten zu drehen. Halten Sie Hände und Füße von rotierenden Teilen fern.

6.1 Gerät einschalten (Bild 11)

Halten Sie das Gerät mit den Händen an den Griff en fest, drücken Sie die Einschaltssperre (Pos. 3) und den Ein-/Ausschalter (Pos. 2). Geben Sie anschließend die Einschaltssperre wieder frei.

6.2 Gerät ausschalten (Bild 11)

Lassen Sie den Ein-/Ausschalter (Pos. 2) los.

6.3 Drehzahlregler (Bild 11)

Durch Drehen am Drehzahlregler (Pos. 4) lässt sich die Drehzahl (1 = niedrigste / 6 = höchste) der Fräswalze (Bild 12/Pos. 17) einstellen. Damit ist eine individuelle Anpassung an die zu räumende Fläche möglich. Die am Drehzahlregler aufgedruckten Ziffern 2 – 5 dienen zur zusätzlichen Orientierung der eingestellten Drehzahl.

6.4 Schnee räumen

Beachten Sie die beigelegten Sicherheitshinweise, insbesondere das Kapitel 2. Sichere Arbeitsweise handgeführter Schneefräsen.

Prüfen Sie das Gerät vor jeder Inbetriebnahme auf:

• Beschädigungen und Vollständigkeit der Schutzeinrichtungen und der Fräswalze. Ersetzen Sie beschädigte Teile.
• Festen Sitz sämtlicher Verschraubungen.
  • Leichtgängigkeit aller beweglichen Teile.

6.4.1 Schneeleitlamellen einstellen (Bild 12)

Heben Sie den Einstellhebel (Pos. 13) zur Ein-

D

stellung der Auswurfrichtung an und drehen Sie ihn. Dabei verstellen Sie die Schneeleitlamellen (Pos. 16).

Lassen Sie den Einstellhebel los und arretieren Sie ihn in einer der drei möglichen Stellungen +30° / 0° / -30° (rechts / mittig / links).

6.4.2 Wurfweite einstellen

Nach Einstellung der Schneeleitlamellen können Sie mit dem Drehzahlregler (s. Kapitel 6.3) die Wurfweite auf Ihre Bedürfnisse einstellen.

6.4.3 Hinweise zum richtigen Schneeräumen

• Die Akku-Laufzeit, und damit die mit einer Akkuladung mögliche Flächenleistung in Quadratmetern, ist großteils von den vorhandenen Schneebedingungen (z.B. Pulver-, Nassschnee, Schneehöhe...) und dem Schritttempo abhängig. Das häufige Ein- und Ausschalten des Gerätes während des Räumvorgangs verringert die Flächenleistung ebenfalls. Da die Akkuleistung bei Kälte sinkt, wird empfohlen die Akkus erst kurz vor Arbeitsbeginn mit Zimmertemperatur in die Akku-Aufnahme einzusetzen und nach Arbeitsende zu entfernen. Sollte die Akku-Laufzeit (Flächenleistung) trotz obiger Maßnahmen nicht zufriedenstellend sein, so können Akkus mit einer größeren Kapazität (Ah) Abhilfe schaffen.
• Räumen Sie den Schnee am besten nachdem er gefallen ist und in kürzeren Abständen, bevor er zu hoch liegt.
• Heben Sie die Fräswalze etwas vom Schnee an, bevor Sie das Gerät einschalten.
• Schieben Sie das Gerät mit angemessenem Schritttempo nach vorne, so dass die bearbeitete Fläche möglichst schneefrei geräumt wird.
• Der Winkel beim Schieben des Gerätes beeinflusst die Wurfweite und die übrigbleibende Schneehöhe.
• Räumen Sie mit dem Wind und in der Breite überlappend.
• Räumen Sie bei größeren Schneehöhen in mehreren Durchgängen jeweils die obere Schneeschicht.
• Legen Sie sich für große Flächen ein Betriebsmuster zurecht, wie Sie den Bereich von Schnee befreien ohne bereits geräumte Flächen wieder mit Schnee zu bedecken.
• Lassen Sie das Gerät nach Betriebsende noch einige Minuten laufen, sodass bewegliche Teile nicht einfrieren. Schalten Sie anschließend das Gerät aus, warten Sie den Stillstand aller beweglichen Teile ab, ent-

fernen Sie die Akkus, Schnee und Eis vom Gerät.

7. Reinigung, Wartung und Ersatzteilbestellung

Vor dem Abstellen und Reinigen das Gerät ausschalten, den/die Akku(s) abziehen.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen. Entfernen Sie Eis, Schnee und Verschmutzungen von den Lüftungsöffnungen am Motorgehäuse, von der Fräswalze und allen sonstigen Teilen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
  • Entfernen Sie Ablagerungen an Schutzabdeckungen mit einer Bürste.

7.2 Wartung

Im Geräteinneren befin den sich keine weiteren zu wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com

D

8. Entsorgung und Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstelle abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

9. Lagerung

Ziehen Sie den/die Akku(s) ab.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

10. Transport

• Ziehen Sie den/die Akku(s) ab.
- Tragen Sie das Gerät immer mit einer Hand am Zusatzhandgriff und mit der anderen Hand am Tragegriff vom Motorgehäuse.
- Sichern Sie das Gerät gegen Verrutschen, wenn Sie es in einem Fahrzeug transportieren.
- Verwenden Sie zum Transport möglichst die Original-Verpackung.

D

11. Fehlersuchplan

Störung Mögliche Ursache Behebung
Fräswalze dreht nicht a) Akku(s) leerb) Akku(s) sind zu kaltc) Zu hoher Schnee verhindert das Anlaufend) Fräswalze ist vereist oder voller Schneee) Unzureichender oder kein Kontakt zwischen Holm und Holmbefestigung (Kapitel 5.1)	a) Gegen volle Akku(s) tauschenb) Gegen Akku(s) mit Zimmertemperatur tauschenc) Fräswalze vor Einschalten etwas vom Schnee anhebend) Fräswalze vorsichtig von Eis und Schnee befreien, ggf. auftauen lassene) Holmverbindung öff nen, Holm entfernen und Kontakte prüfen. Holm wieder befestigen.
Einstellung der Schneeleitlamellen funktioniert nicht (Kapitel 6.4.1)	a) Schneeleitlamellen sind vereist oder voller Schnee	a) Schneeleitlamellen vorsichtig von Eis und Schnee befreien, ggf. auftauen lassen

D

12. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden		Das Ladegerät lädt den Akku im Schnellladebetrieb.Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)
			Danach wird bis zur vollständigen Ladung auf eine Schonladung umgeschaltet.Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.Maßnahme:Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
Blinkt Aus Anpassungsladung		Das Ladegerät befi ndet sich im Modus für schonende Ladung.Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben:- Akku wurde sehr lange Zeit nicht mehr geladen.- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10^ C und 45^ C.Maßnahme:Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.Maßnahme:Ein defekter Akku darf nicht mehr geladen werden.Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0^ C)Maßnahme:Entnehmen Sie den Akku und bewahren Sie diesen1 Tag bei Raumtemperatur (ca. 20^ C) auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät entnommen werden.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel
Verschleißteile* Kohlebürsten, Akku, Fräswalze, Gleitkufen
Verbrauchsmaterial/Verbrauchsteile*
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
  Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

6. Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

Einhell

SERVICE

Sehr geehrte Kundin, sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flächendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

ZUBEHÖR

PRODUKT-INFORMATIONEN

PREIS-INFORMATIONEN

VERFÜGBARKEITEN

TRACK & TRACE

GARANTIEVER- LÄNGERUNGEN

REPARATUR- SERVICE

SERVICE-STELLEN VOR ORT

Einhell Service

Eschenstraße 6

94405 Landau an der Isar

Telefon: 09951 - 959 2000

Telefax: 09951-959 1700

E-Mail: [e-mail]

Wir freuen uns auf Ihren Besuch unter

GB

Danger!

Alle LED-lamper blinker:

4. Technische gegevens

Beschermklasse: IPX1

Beschermklasse: ....III

Nullasttoerental n _0 : 1970 min ^-1

Nullasttoerental min - max: ..... 1670 – 1970 min ^1

Werkbreedte: 40 cm

Hoogte max.: 20 cm

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

Akku-Schneefräse\* GE-ST 36/40 Li E (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
□(EU)2015/1188
2014/35/EU
2006/28/EC
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
□(EU)2016/426
Notified Body:
□(EU)2016/425
2011/65/EU_(EU)2015/863

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 16.02.2022

Andreas Weichselgartner/General-Manager

TomWei/Product-Management

First CE: 2021

Art.-No.: 34.170.11 I.-No.: 21022
