BEDIENUNGSANLEITUNG PWD 12 B1 PARKSIDE

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB MT

DE/AT/CH Originalbetriebsanleitung Seite 4

GB/MT Translation of the original instructions Page 21
FR/BE Traduction des instructions d'origine Page			37
NL/BE Vertaling van de originele gebruiksaanwijzing Pagina			56
ES Traducción del manual de instrucciones original Página 72
IT/MT Traduzione delle istruzioni d'uso originali	Pagina		89
CZ Překlad originálního provozního návodu	Strana		106
SK Preklad originálneho návodu na obsluhu	Strana		121
HU Az originál használati utasítás fordítása	Oldal		136
PL Tłumaczenie oryginalnej instrukcji obsługi	Strona		152
DK Oversættelse af den originale driftsvejledning	Side		169

A

1 2 3 0 1 4 5 6 7 8 9 10 11

12 13 14 15

21 20 19

16 17 18

Inhaltsverzeichnis

Einleitung......4

Bestimmungsgemäße
Verwendung...... 5
Lieferumfang/Zubehör......5
Übersicht....5
Funktionsbeschreibung......6
Bildzeichen zum Einsatz von Düsen und Filtern.... 6
Technische Daten....6

Sicherheitshinweise...... 6

Bedeutung der Sicherheitshinweise....6
Bildzeichen und Symbole......7
Sichere Inbetriebnahme...... 7

Vorbereitung.... 10

Motorkopf montieren und demontieren.... 10
Montage.... 11
Saugschlauch montieren und demontieren.... 11
Saugrohr montieren und demontieren.... 11
Filter und Filterbeutel montieren und demontieren.... 11
Einsatz der Düsen...... 12

Betrieb.... 12

Trockensaugen....12
Nass-Saugen....13
Feinstaub saugen....13
Blasen.... 13
Ein- und Ausschalten.... 13

Reinigung, Wartung und

Lagerung.... 14

Reinigung.... 14
Wartung....14
Lagerung.... 14

Fehlersuche....15

Entsorgung/Umweltschutz......16

Service....17

Garantie....17
Reparatur-Service.... 18

Service-Center.... 19
Importeur....19

Ersatzteile und Zubehör......19

Original-EU- Konformitätserklärung......20

Explosionszeichnung...... 187

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Nass-/Trockensaugers (nachfolgend Gerät oder Elektrowerkzeug genannt).

Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät bzw. in Schlauchleitungen Restmengen von Wasser befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Geräts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Lesen Sie die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienteilen und dem richtigen Gebrauch des Gerätes vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Geräts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist ausschließlich für folgende Verwendungen bestimmt:

• Nass- und Trockensaugen im häuslichen Bereich wie z. B. im Haushalt, im Hobbyraum, im Auto oder in der Garage
• als Gebläse
  • Absaugen von Wasser

Das Aufsaugen von brennbaren, explosiven oder gesundheitsgefährden Stoffen ist verboten.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann eine ernsthafte Gefahr für den Benutzer darstellen und zu Schäden am Gerät führen. Der Bediener oder Nutzer des Geräts ist für Unfälle oder Schäden an anderen Menschen oder deren Eigen- tum verantwortlich. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Bei gewerblichem Einsatz erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder falsche Bedienung verursacht wurden.

Lieferumfang/Zubehör

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang.

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Motorkopf
  • Saugrohr (dreiteilig)
  • Textilfilter (vormontiert)
  • Bodendüse, Steckaufsatz

- Behälter Folgende Teile befinden sich bei Auslieferung im Behälter

• 4× Lenkrolle
  • Saugschlauch, Handgriff

• Schaumstofffilter

• Papierfilterbeutel

• Fugendüse

• Originalbetriebsanleitung

Übersicht

Die Abbildungen des Geräts finden Sie auf der vorderen und hinteren Ausklappseite.

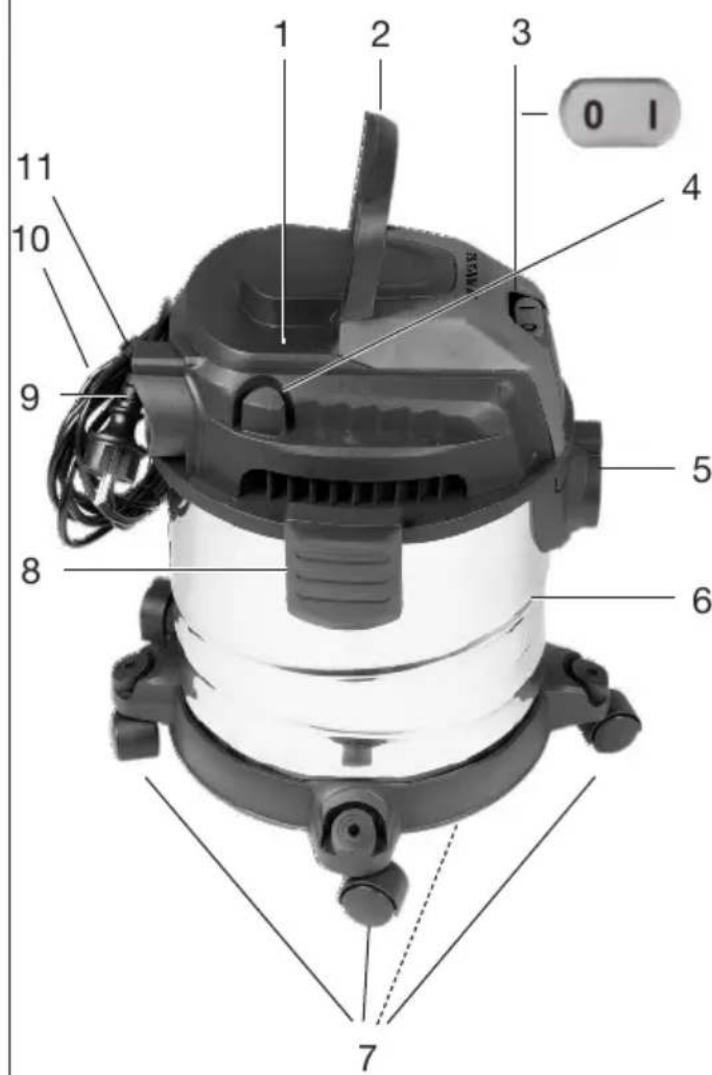

A Gehäuse

1 Motorkopf
2 Tragegriff
3 Ein-/Ausschalter
4 Zubehöraufnahme
5 Anschluss Saugen
6 Behälter
7 Fuß (mit Lenkrolle und Zubehör- aufnahme)
8 Schnellverschluss
9 Anschluss Blasen
10 Netzanschlussleitung
11 Kabelclip

Zubehör

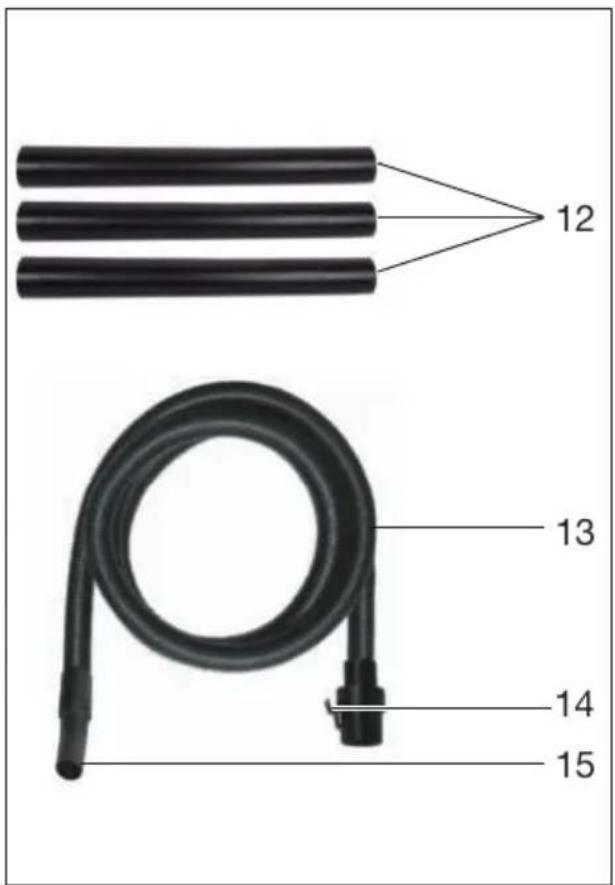

12 Saugrohr (dreiteilig)
13 Saugschlauch
14 Verriegelung (Saugschlauch)
15 Handgriff

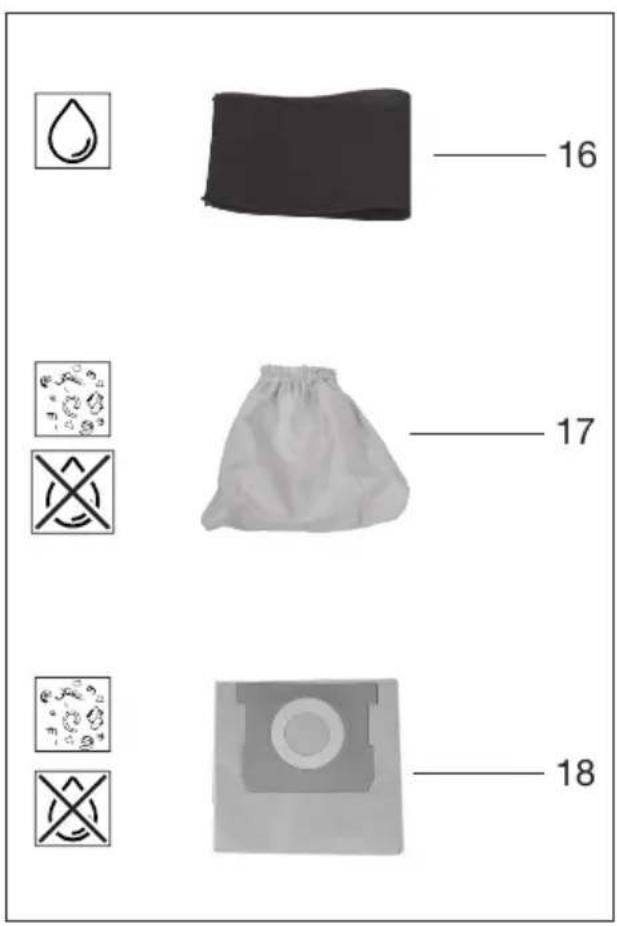

Filter

16 Schaumstofffilter
17 Textilfilter
18 Papierfilterbeutel

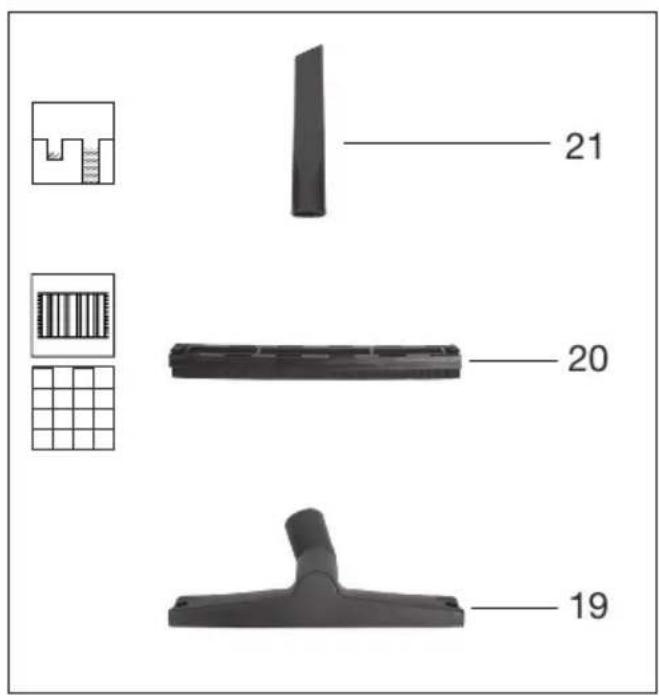

Düsen

19 Bodendüse
20 Steckaufsatz
21 Fugendüse

D

22 Filterkorb
23 Dichtungsring

24 Steg

F

25 Halter (Netzanschlussleitung)

Funktionsbeschreibung

Das Gerät ist mit einem Edelstahlbehälter ausgestattet. Die Rollen erlauben eine große Wendigkeit des Gerätes. Beim Nass-Saugen unterbricht ein Schwimmer den Saug-Luftstrom, wenn der Behälter voll ist. Zusätzlich besitzt das Gerät eine Blasfunktion. Zur Verhinderung einer elektrostatischen Aufladung während des Saugens ist an der Geräteunterseite eine Antistatik-Kette montiert.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Bildzeichen zum Einsatz von Düsen und Filtern

Düse zum Saugen von Teppi- chen.

Düse zum Saugen von glatten Flächen und Hartböden.

Düse zum Saugen von Staub und Schmutz aus Fugen und Ritzen.

Düse speziell zum Saugen von Polstern und Matratzen.

Düse speziell für die Autoreinigung.

Filter zum Aufsaugen von Flüssigkeiten.

Filter nicht zum Aufsaugen von Flüssigkeiten geeignet.

Filter zum Aufsaugen von trockenem Schmutz aus Haushalt, Garage und Werkstatt.

Filter zum Aufsaugen von Feinstaub wie z. B. Steinstaub und Holzstaub.

Technische Daten

Nass-/Trockensauger ....PWD 12 B1

Bemessungsspannung U .....220–240 V \~, 50/60 Hz Bemessungsaufnahme P ..... 1200 W Länge Netzanschlussleitung ..... 4 m Schutzklasse □ II (Doppelisolierung) Schutzart .....IPX4 Gewicht (einschließlich Zubehör) .....≈4 kg Saugleistung .....180 Air-Watt Maximaler Unterdruck .....16,5 kPa Volumenstrom .....33 l/s Behältervolumen - brutto ..... 12 l - netto, Wasser aus Behälter absau- gen .....8 l - netto, Wasser von Oberfläche ab- saugen ..... 4,8 l

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitshinweise beim Gebrauch des Geräts.

Bedeutung der Sicherheits- hinweise

⚠ GEFAHR! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist schwere Körperverletzung oder Tod.

⚠️ WARNUNG! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt möglicherweise ein Unfall ein. Die Folge ist möglicherweise schwere Körperverletzung oder Tod.

⚠ VORSICHT! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise leichte oder mittelschwere Körperverletzung.

HINWEIS! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise ein Sachschaden.

Bildzeichen und Symbole

Bildzeichen auf dem Gerät

Lesen Sie die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienteilen und dem richtigen Gebrauch des Gerätes vertraut.

Es besteht Brandgefahr, wenn das Sauggut eine Temperatur von 40 °C (104 °F) überschreitet!

Schutzklasse II (Doppelisolierung)

Elektrogeräte gehören nicht in den Hausmüll.

Sichere Inbetriebnahme

Achtung! Beim Gebrauch von Elektrogeräten sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

Allgemeine Hinweise

- Lesen Sie die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienteilen und dem richtigen Gebrauch des Gerätes vertraut.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Es ist zu beachten, dass der Benutzer selbst für Unfälle oder Gefährdungen gegenüber anderen Personen oder deren Besitz verantwortlich ist.

- Beachten Sie den Lärm-schutz und örtliche Vorschriften.

Vorbereitung

- Prüfen Sie vor dem Gebrauch immer Anschluss- und Verlängerungsleitung auf Anzeichen von Beschädigung oder Alterung. Falls die Leitung während der Benutzung beschädigt wird, muss Sie sofort vom Versorgungsnetz getrennt werden, BERÜHREN SIE DIE LEITUNG NICHT, BE-VOR SIE VOM NETZ GE-TRENNT IST. Benutzen Sie das Gerät nicht, wenn die Leitung beschädigt oder abgenutzt ist.

- Achten Sie darauf, dass Netzspannung und Netzfrequenz mit den Angaben des Typenschildes übereinstimmen. Die Anpassung an die verschiedenen Netzfrequenzen erfolgt automatisch.

- Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutz-einrichtung (RCD) mit einem Bemessungsfehler-

strom von nicht mehr als 30 mA an.

- Schließen Sie das Gerät an eine Steckdose an, die mit mindestens 16 A abgesichert ist.

- Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Wenden Sie sich an das Service-Center.

- Prüfen Sie immer vor Gebrauch des Geräts, ob das Gerät korrekt zusammengebaut ist und die Filter in der richtigen Position sind. Saugen Sie niemals ohne Filter. Das Gerät könnte beschädigt werden.

- Betreiben Sie das Gerät niemals, wenn Kinder oder Tiere in der Nähe sind. Personen in der Nähe müssen Schutzkleidung tragen.

Betrieb

• Seien Sie aufmerksam, achten Sie darauf, was

Sie tun, und gehen Sie mit Vernunft an die Arbeit mit dem Gerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamen- ten stehen.

- Menschen und Tiere dürfen mit dem Gerät nicht abgesaugt werden.

- Richten Sie Saug- schlauch und Düsen während des Betriebs keinesfalls auf sich selbst oder andere Personen, insbesondere nicht auf Augen und Ohren. Es be- steht Verletzungsgefahr.

- Düsen und Saugrohr dürfen beim Arbeiten nicht in Kopfhöhe kommen. Es besteht Verletzungsgefahr.

- Saugen Sie keine heißen, glühenden, brennbaren, explosiven oder gesundheitsgefährdenden Stoffe auf. Dazu zählen unter anderem heiße Asche, Benzin, Lösungsmittel, Säuren oder Laugen. Es besteht Brand- und Verletzungsgefahr.

- Achten Sie darauf, dass die Netzanschlussleitung nicht durch Ziehen über scharfe Kanten, Einklemmen oder Ziehen am Kabel beschädigt wird.

- Benutzen Sie die Netzanschlussleitung nicht, um den Anschlussstecker aus der Steckdose zu ziehen oder um das Gerät zu ziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.

- Transportieren Sie niemals das Gerät, während der Antrieb läuft.

- Schalten Sie das Gerät aus und ziehen Sie den Anschlussstecker aus der Steckdose. Vergewissern Sie sich, dass alle sich bewegenden Teile zum vollständigen Stillstand gekommen sind

- wann immer Sie das Gerät verlassen,

- bevor Sie Zubehör wechseln,

- bevor Sie Blockierungen entfernen oder Verstopfungen beseitigen,

- bevor Sie das Gerät überprüfen, reinigen

oder Arbeiten an ihm durchführen.

- Falls das Gerät anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich:

• untersuchen Sie auf lose Teile und befestigen Sie diese,
• suchen Sie nach Beschädigungen,
  • tauschen Sie beschädigtes Zubehör. Für Reparaturen wenden Sie sich an das Service-Center.

Reinigung, Wartung und Lagerung

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät für längere Zeit abstellen.
• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Verwenden Sie ausschließlich Original-Ersatzteile und -Zubehör. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruchs.
  • Das Öffnen des Gerätes ist nur von einer au-

torisierten Elektrofach- kraft auszuführen. Wen- den Sie sich für Repa- raturen immer an unser Service-Center.

• Schalten Sie den Antrieb ab, trennen Sie das Gerät von der Stromversorgung und lassen Sie das Gerät abkühlen, wenn das Gerät zur Reinigung, Einstellung, Lagerung oder zum Austausch eines Zubehörteils angehalten ist.
• Behandeln Sie das Gerät mit Sorgfalt und halten Sie es sauber.
• Bewahren Sie das Gerät unzugänglich für Kinder auf.

Vorbereitung

⚠️ WARNUNG! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Stecken Sie den Anschlussstecker erst dann in die Steckdose, wenn das Gerät vollständig für den Einsatz vorbereitet ist.

Motorkopf montieren und demontieren

Motorkopf demontieren (Abb. A)

1. Entriegeln Sie die Schnellverschlüsse (8) am Behälter (6).
2. Nehmen Sie den Motorkopf (1) ab. Legen Sie den Motorkopf (1) mit der Oberseite nach unten ab.

Motorkopf montieren (Abb. A)

1. Setzen Sie den Motorkopf (1) auf den Behälter (6). Der Ein-/Ausschalter (3) zeigt zum Anschluss Saugen (5).

2. Verriegeln Sie die Schnellverschlüsse (8) am Behälter (6).

Montage

Lieferzustand

• Motorkopf (vormontiert)
• Textilfilter (vormontiert)
- 4 × Lenkrolle (nicht montiert).

Lenkrollen montieren (Abb. A)

1. Demontieren Sie den Motorkopf (1).
2. Legen Sie den Behälter (6) mit der Unterseite nach oben auf eine feste Unterlage.
3. Setzen Sie die Lenkrollen (7) in die Aufnahmen an der Unterseite des Behälters.
4. Montieren Sie den Motorkopf (1).

Saugschlauch montieren und demontieren

Saugschlauch montieren (Abb. C)

1. Stecken Sie das dicke Ende des Saugschlauchs (13) mit der Verriegelung (14) in einen Anschluss:

• Saugen: Anschluss Saugen (5) (am Behälter)
- Blasen: Anschluss Blasen (9) (am Motorkopf)

Die Verriegelung rastet hörbar ein.

Saugschlauch demontieren (Abb. C)

1. Drücken und halten Sie die Verriegelung (14) am Saugschlauch (13).
2. Ziehen Sie den Saugschlauch (13) aus dem Anschluss.

Saugrohr montieren und demontieren

Vorgehen (Abb. B)

• Sie können die Einzelteile des Saugrohrs (12) einfach zusammenstecken oder auseinanderziehen.
• Sie können mit beliebig vielen Einzelteilen des Saugrohrs saugen oder blasen.

Filter und Filterbeutel montieren und demontieren

Übersicht

Das Gerät hat folgende Filter und Beutel:

- Textilfilter (17)

• Trockensaugen
• Verwenden Sie zusätzlich einen Papierfilterbeutel, damit sich der Textilfilter nicht so schnell zusetzt.

• Schaumstofffilter (16)

- Nass-Saugen

• Papierfilterbeutel (18)

- Trockensaugen

- Feinstaub-Filterbeutel

• Feinstaub saugen
  • als Zubehör erhältlich

Textilfilter demontieren (Abb. D)

1. Demontieren Sie den Motorkopf (1).

Legen Sie den Motorkopf (1) mit der Oberseite nach unten ab.

1. Entfernen Sie den Textilfilter (17).

Textilfilter montieren (Abb. D)

1. Demontieren Sie den Motorkopf (1).

Legen Sie den Motorkopf (1) mit der Oberseite nach unten ab.

1. Demontieren Sie gegebenenfalls den Schaumstofffilter (16).

2. Stülpen Sie den Textilfilter (17) vollständig über den Filterkorb (22).

3. Montieren Sie den Motorkopf.

Filterbeutel montieren (Abb. D)

Die Anleitung gilt für den Papierfilterbeutel (18) und den Feinstaub-Filterbeutel (als Zubehör erhältlich).

1. Demontieren Sie den Motorkopf (1).

Legen Sie den Motorkopf (1) mit der Oberseite nach unten ab.

1. Stülpen Sie den Filterbeutel (18) innerhalb des Behälters (6) über den Anschluss Saugen (5). Der Dichtungsring (23) an der Öffnung des Filterbeutels muss den Steg (24) am Anschluss Saugen vollständig umschließen.

2. Montieren Sie den Motorkopf.

Filterbeutel demontieren (Abb. D)

1. Demontieren Sie den Motorkopf (1).

Legen Sie den Motorkopf (1) mit der Oberseite nach unten ab.

1. Sie können den Filterbeutel (18) herausnehmen.

2. Montieren Sie den Motorkopf.

Schaumstofffilter demontieren (Abb. E)

1. Demontieren Sie den Motorkopf (1).

Legen Sie den Motorkopf (1) mit der Oberseite nach unten ab.

1. Entfernen Sie vorsichtig den Schaumstofffilter (16).

Schaumstofffilter montieren (Abb. E)

Setzen Sie nur einen trockenen Filter ein.

1. Demontieren Sie den Motorkopf (1).

Legen Sie den Motorkopf (1) mit der Oberseite nach unten ab.

1. Rollen Sie den Schaumstofffilter (16) ein kleines Stück auf.

2. Ziehen Sie den Schaumstofffilter über den Filterkorb (22).

3. Rollen Sie den Schaumstofffilter glatt.
4. Montieren Sie den Motorkopf.

Einsatz der Düsen

Bodendüse (19) mit Steckaufsatz (20)

- Nass- und Trockensaugen von glatten Flächen und Teppichböden

Bodendüse (19) ohne Steckaufsatz (20)

HINWEIS! Beschädigungsgefahr! Achten Sie darauf, dass empfindliche Oberflächen beim Arbeiten ohne Steckaufsatz verkratzt werden können.

• Nass- und Trockensaugen von Teppichböden
• Entfernen von hartnäckigem Schmutz

Steckaufsatz entfernen

1. Drücken Sie die Laschen rechts und links an der Bodendüse (19) und entfernen Sie den Steckaufsatz (20).

Fugendüse (21)

- Saugen von Fugen, Ecken und Heizkörpern

Düse montieren und demontieren

Die Düsen lassen sich einfach auf das Saugrohr (12) oder den Saugschlauch (13) aufsetzen und abnehmen.

Betrieb

Trockensaugen

Hinweise

• Saugen Sie nie ohne Filter!
- Der Papierfilterbeutel ist zum Saugen von Feinstaub nicht geeignet. Zum Saugen von Feinstaub be-

nötigen Sie zusätzlich einen Feinstaub-Filterbeutel (Ersatzteile und Zubehör, S. 19).

Erlaubte Filter und Düsen

- Filter

- Textilfilter (17)

- Filterbeutel

• Papierfilterbeutel (empfohlen)

- ohne

• Düsen

- alle

Nass-Saugen

Hinweise

• Saugen Sie nie ohne Filter!
- Beim Nass-Saugen unterbricht ein Schwimmer den Saug-Luftstrom, wenn der Behälter (6) voll ist. Schalten Sie das Gerät ab und leeren Sie den Behälter (6), siehe Reinigung, S. 14.
- Achten Sie darauf, dass die Saugdüse nicht vollständig im Wasser ist, damit immer etwas Luft angesaugt wird.
- Der Behälter eignet sich nicht zur Aufbewahrung von Flüssigkeiten. Leeren Sie nach dem Nass-Saugen den Behälter.
- Beachten Sie beim Nass-Saugen, dass der Sauger immer höher als die abzusaugende Wasseroberfläche stehen muss. Andernfalls könnte ein Siphon Effekt entstehen.

Erlaubte Filter und Düsen

- Filter

• Schaumstofffilter (16)

- Filterbeutel

- ohne

• Düsen

• Bodendüse (19)
• ohne

Feinstaub saugen

Hinweise

• Saugen Sie nie ohne Filter!
- Zum Saugen von Feinstaub benötigen Sie zusätzlich einen Feinstaub-Filterbeutel (Ersatzteile und Zubehör, S. 19).

Erlaubte Filter und Düsen

- Filter

- Faltenfilter (nicht mitgeliefert)

- Filterbeutel

- Feinstaub-Filterbeutel (nicht mitgeliefert)

• Düsen

- alle

Blasen

Blasfunktion vorbereiten (Abb. C)

1. Entfernen Sie Filter und Filterbeutel.
   Siehe Filter und Filterbeutel montieren und demontieren, S. 11.
2. Stecken Sie den Saugschlauch (13) in den Anschluss Blasen (9). siehe Saugschlauch montieren und demontieren, S. 11.

Ein- und Ausschalten

Vorbereitung

1. Wickeln Sie den Saugschlauch (13) vollständig ab.
2. Bereiten Sie das Gerät für die gewünschte Funktion vor: Filter, Filterbeutel, Saugschlauch, Saugrohr, Düse
3. Stecken Sie den Anschlussstecker des Geräts in eine Steckdose.

Einschalten

1. Bringen Sie den Ein-/Ausschalter (3) in Stellung „I“ (EIN).

Ausschalten

1. Bringen Sie den Ein-/Ausschalter (3) in Stellung „0“ (AUS).
2. Ziehen Sie den Anschlussstecker des Geräts aus der Steckdose, wenn Sie das Gerät unbeaufsichtigt lassen oder mit der Arbeit fertig sind.

Reinigung, Wartung und Lagerung

⚠️ WARNING! Elektrischer Schlag! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Schützen Sie sich bei Wartungs- und Reinigungsarbeiten. Schalten Sie das Gerät aus und ziehen Sie den Anschlussstecker aus der Steckdose. Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Original-Ersatzteile.

Reinigung

Hinweis

Beschädigungsgefahr. Nicht sachgemäße Reinigung kann das Gerät beschädigen. Spritzen Sie das Gerät nicht mit Wasser ab. Verwenden Sie keine scharfen Reinigungs- bzw. Lösungsmittel.

Behälter leeren

1. Demontieren Sie den Motorkopf (1).
   Legen Sie den Motorkopf (1) mit der Oberseite nach unten ab.

2. Leeren Sie den Behälter (6).

3. Montieren Sie den Motorkopf.

Allgemeine Reinigung

1. Reinigen Sie den Behälter (6) mit einem feuchten Lappen.

2. Klopfen Sie den Textilfilter (17) aus. Waschen Sie den Textilfilter ggf. mit lauwarmem Wasser und Seife und lassen Sie ihn trocknen.

3. Waschen Sie den Schaumstofffilter (16) mit lauwarmem Wasser und Seife aus und lassen Sie ihn trocknen.
4. Tauschen Sie einen vollen Papierfilterbeutel (18) (Nachbestellung: Ersatzteile und Zubehör, S. 19).

Wartung

Das Gerät ist wartungsfrei.

Lagerung

Lagern Sie Gerät und Zubehör stets:

• sauber
• trocken
• staubgeschützt
• außerhalb der Reichweite von Kindern

Hinweise

- Der Behälter eignet sich nicht zur Aufbewahrung von Flüssigkeiten. Leeren Sie nach dem Nass-Saugen den Behälter.

Gerät für die Lagerung vorbereiten (Abb. F)

1. Wickeln Sie die Netzanschlussleitung (10) am Halter (25) auf und sichern Sie sie mit dem Kabelclip (11).
2. Stecken Sie die Teile des Saugrohrs (12) in die Zubehöraufnahmen an den Füßen (7).
3. Wickeln Sie den Saugschlauch (13) um das Gerät und stecken Sie den Handgriff (15) in eine der beiden hinteren Zubehöraufnahmen (4).
4. Stecken Sie das weitere Zubehör in die Zubehöraufnahmen (4) am Motorkopf (1) und den Füßen (7).

Fehlersuche

Die folgende Tabelle hilft Ihnen kleine Störungen zu beseitigen:

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Ein-/Ausschalter (3) aus-geschaltet	Position des Ein-/Aus-schalters überprüfen
	Netzspannung fehlt Steckdose, Netzanschlussleitung, An-schlussstecker, Siche-rung prüfen, ggf. Repa-ratur durch Elektrofach-mann.
	Ein-/Ausschalter (3) de-fekt	Wenden Sie sich an das Service-Center.
	Kohlebürsten abgenutzt
	Motor defekt
Geringe oder fehlende Saugleistung	Saugschlauch (13) oder Düsen verstopft	Verstopfungen und Blo-ckierungen beseitigen
	Saugrohr (12) nicht kor-rekt zusammengesetzt	Saugrohr richtig zusam-mensetzen
	Behälter (6) offen Motorkopf montieren und demontieren, S. 10
	Behälter (6) voll Behälter (6) leeren
	Filter (16, 17, 18) voll oder zugesetzt	Filter leeren, reinigen oder ersetzen
	Schwimmer im Filterkorb (22) in falscher Position (z. B. durch ruckartige Be-wegungen)	Gerät ausschalten, da-mit sich der Schwimmer senkt, danach wieder ein-schalten
	Schwimmer im Filterkorb (22) defekt	Wenden Sie sich an das Service-Center.
die Saugöffnung nicht	Schwimmer im Filterkorb (22) bewegt sich nicht	Schwimmer freimachenSchwimm
	Schwimmer im Filterkorb (22) defekt	Wenden Sie sich an das Service-Center.
Staub oder Schmutz wird aus dem Gerät geblasen	Filter (16, 17, 18) nicht oder nicht korrekt mon-tiert	Filter und Filterbeutel montieren und demontieren, S. 11

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss.

Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte:

Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer einer umweltgerechten Wiederverwertung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt. Je nach Umsetzung in nationales Recht können Sie folgende Möglichkeiten haben:

• an einer Verkaufsstelle zurückgeben,
• an einer offiziellen Sammelstelle abgeben,
• an den Hersteller/Inverkehrbringer zurücksenden.

Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Zusätzliche Entsorgungshinweise für Deutschland

Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zu-dem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber

von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei. Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben. Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind.

Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu.

Entsorgung der Reinigungsmittelflasche

• Produktreste sind unter Beachtung der Abfallrichtlinie 2008/98/EG sowie nationalen und regionalen Vorschriften zu entsorgen. Für dieses Produkt kann keine Abfallschlüssel-Nummer gemäß europäischem Abfallkatalog (AVV) festgelegt werden, da erst der Verwendungszweck durch den Verbraucher eine Zuordnung erlaubt. Die Abfallschlüssel-Nummer ist innerhalb der EU in Absprache mit dem Entsorger festzulegen.
• Nicht kontaminierte Verpackungen können einem Recycling zugeführt werden.
• Nicht reinigungsfähige Verpackungen sind wie der Stoff zu entsorgen.

Service

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Produkt und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kosten-pflichtig.

Garantieumfang

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkt-teile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 471958_2407) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt,

einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst das nachfolgend benannte Service-Center telefonisch oder nutzen Sie unser Kontakt-formular, das Sie auf parkside-diy.com in der Kategorie Service finden.
• Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Service-Center unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Produkt bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

PDF ONLINE parkside-diy.com

Auf parkside-diy.com können Sie diese und viele weitere Handbücher einsehen und herunterladen. Mit diesem QR-Code gelangen Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und suchen Sie über die Suchmaske nach den Bedienungsanleitungen. Durch Eingabe der Artikelnummer (IAN) 471958_2407 können Sie Ihre Bedienungsanleitung öffnen.

Reparatur-Service

Für Reparaturen, die nicht der Garantie unterliegen, wenden Sie sich an das Service-Center. Dort erhalten Sie gerne einen Kostenvoranschlag.

• Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
  Hinweis: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an die vom Service-Center genannte Adresse.
• Nicht angenommen werden unfrei eingeschickte Geräte sowie Geräte, die per Sperrgut, Express oder mit sonstiger Sonderfracht versendet wurden.
• Wir entsorgen Ihre eingesendeten, defekten Geräte kostenlos.

Service-Center

Service Deutschland

Tel.: [phone]

Kontaktformular auf parkside-diy.com

IAN 471958_2407

Service Österreich

Tel.: [phone]

Kontaktformular auf parkside-diy.com

IAN 471958_2407

Service Schweiz

Tel.: [phone]

Kontaktformular auf

parkside-diy.com

IAN 471958_2407

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DEUTSCHLAND

www.grizzlytools.de

Ersatzteile und Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop. Sollten bei Ihrem Bestellvorgang Probleme auftreten, kontaktieren Sie uns über unseren Online-Shop. Bei weiteren Fragen wenden Sie sich an: Service-Center, S. 19

Pos.-Nr. Bezeichnung Best.-Nr.
1 Motorkopf (EU) 72079250
6 Behälter 91105576
7 4x Lenkrolle-Set 91105579
8 2x Verriegelung 91110297
12 Saugrohr-Set 91099439
13 , 15 Saugschlauch, Handgriff 91105578
16 Schaumstofffilter 30250099
17 Textilfilter, blau 30250148
18 Papierfilterbeutel, 5er-Pack	30250132
19 , 20 Bodendüse, Steckaufsatz	72800217
21 Fugendüse	91099005

Zusätzlich erhältlich

Bezeichnung	Best.-Nr.
Feinstaub-Filterbeutel, 5er-Pack (2-lagiger Microfilter-Vlies, weiß)	30250111
Polsterdüse (schwarz)	72800040
Autodüse (schwarz)	91096445

Original-EU-Konformitätserklärung

Seriennummer: 000001-453000

Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Union:

2014/35/EU • 2014/30/EU • 2011/65/EU & (EU) 2015/863

Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Um die Konformität zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:

EN 60335-1:2012/A15:2021 • EN 60335-2-2:2010/A1:2013 EN 62233:2008 • EN IEC 55014-1:2021 • EN IEC 55014-2:2021 EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021 EN IEC 63000:2018

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DEUTSCHLAND

17.01.2025

Christian Frank

Dokumentationsbevollmächtigter

Table of Contents

Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim GERMANY www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANY

17.01.2025

Christian Frank

Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim ALLEMAGNE www.grizzlytools.de

CE Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim ALLEMAGNE 17.01.2025

Christian Frank

Technische gegevens....58

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DUITSLAND

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DUITSLAND

17.01.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALEMANIA

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALEMANIA

17.01.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANIA

www.grizzlytools.de

Ricambi e accessori

CE Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim

GERMANIA

17.01.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NĚMECKO

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NĚMECKO

17.01.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NEMECKO

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NEMECKO

17.01.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NÉMETORSZÁG

17.01.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NIEMCY

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NIEMCY

17.01.2025

Christian Frank

Bortskaf emballagen korrekt.

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

TYSKLAND

www.grizzlytools.de

CE Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim

TYSKLAND

17.01.2025

Christian Frank

Stockstädter Straße 20

63762 Großostheim

GERMANY

Stand der Informationen · Last Information Update ·
