BEDIENUNGSANLEITUNG STYLE S12005 GRAEF

Allgemeine Sicherheitshinweise 4

Produktabildung STYLE (Abbildung kann von ihrem Gerät abweichen). 6

Produktbeschreibung 7

Vorwort 8

Informationen zu dieser Bedienungsanleitung 8

Warnhinweise 8

Gefahr durch elektrischen Strom 9

Bestimmungsgemäß Verwendung 9

Haftungsbeschränkung 9

Kundendienst 10

Auspacken 10

Entsorgung der Verpackung. 10

Entsorgung des Geräts 10

Antforderungen an den Aufstellort 10

Elektrischer Anschluss 11

Gefahrenquellen 11

Kindersicherung 11

Kurzzeitbetrieb 11

Schneidgut 11

Inbetriebnahme 12

Reinigung. 12

Schlitten 12

Messerabnahme 12

Werterhalt des Messers sicherstellen 14

2 Jahre Motorgarantie 14

ALLGEMEINE SICHERHEITSHINWEISE

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Personen- und Sachsen führen. Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise:

• Kontrollieren Sie das Gerät vor der Verwendung auf äußere sightbare Schäden am Gehäuse, Anschlusskabel und -stecker. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
• Reparaturen dürfen nur von einem Fachmann oder vom Graef-Kundendienst ausgeführrt werden. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen. Zudem er-lischt der Garantieanspruch.
  Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen.
• Dieses Gerätarf nicht von Kindernbenutzt werden.Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Dieses Gerät kann auch von Perso

nen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder mit Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder im sicheren Gebrauch des Geräts unterrichtet wurden und die sich aus ihm ergebende Gefahren verstanden haben.

Das Gerät ist nicht dazu bestimmt, mit einer externen Zeitschaltuhr oder einer separaten Fernsteuerung verwendet zu werden.
Die Zuleitung immer am Anschlussstecker aus der Steckdoseziehen, nicht am Anschlusskabel.
- Benutzen Sie das Gerät nicht, wenn die Anschlussleitung oder der Stecker beschädigt sind.
- Verhinder Sie, dass Flüssigkeiten auf den Stecker geraten.
- Ist die Anschlussleitung beschädigt, damit sie, um Gefährdungen zu vermeiden, nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden.
Öffnen Sie auf keinen Fall das Gehäuse des Geräts. Werden spannungsführende Anschlüsse berührt und der elektrische oder mecha-nische Aufbau verändert, besteht Stromschlaggefahr.
- Niemals unter Spannung stehende

Teile berühren. Diese können einen elektrischen Schlag verursachen oder)sogar zum Tode führen.

• Vergleichen Sie vor dem Anschlieben des Geräts die Anschlussdaten (Spannung und Frenz) auf dem Typenschild mit denen Ihrses Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten.
• Achten Sie daraufuf, dass das Strom-kabel sicher verlegt ist. Wenn das Kabel irgendwo hängenbleibt, kann das Gerät von der Arbeitsfläche herunterfallen.
• Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.
• Benutzen Sie das Gerät niemals in der Nähe einer Wärmequelle.
• Benutzen Sie das Gerät niemals im Freien und bewahren Sie es an einem trockenen Ort auf.
• Schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose, bevor Sie das Zubehör wechseln oder Teile berühren, die sich während des Betriebs bewogen.
• Reinigen Sie alle Zubehörteile, die mit Lebensmitteln in Berührung kommt, unmittelbar nach Gebrauch.
  Bei einer unsachgemäßen Ver

wendung des Geräts und des Zufahrscheinlichkeiten werden und es besteht Verletzungsgefahr.

Um Stromstobe zu vermeiden, gebrauchen Sie das Gerät nie mit nassen Handen oder auf einer feuchten oder nassen Oberfläche.
- Tauchen Sie das Gerät, das Strom-kabel und den Stecker nicht in Wasser oder andere Flüssigkeiten.
- Im Ruhezustand Einstellknopf im Uhrzeigersinn über Nullstellung hinaus bis zum Anschlag drehen, sodass die Anschlagplatte die Messerschneide überdeckt.
- Fassen Sie nicht mit den Fingern an die Schneide des Messers. Diese ist sehr scharf und kann schwere Verletzungen verursachen.
- Stellen Sie sicher, dass das Gerät vor der Reinigung oder bei Nichtverwendung ausgeschelt ist und nicht an das Stromnetz angegeschlossen ist.
- Kontrollieren Sie, ob der Anschlag geschlossen ist (Messerschneide abgedeckt).
Das Gerätarf weder ohne Schlitten noch ohne Restehalter benutzt werden, es sei dess, Große und Form des Schneidgutes lasen den Gebrauch des Restehalters nicht zu.

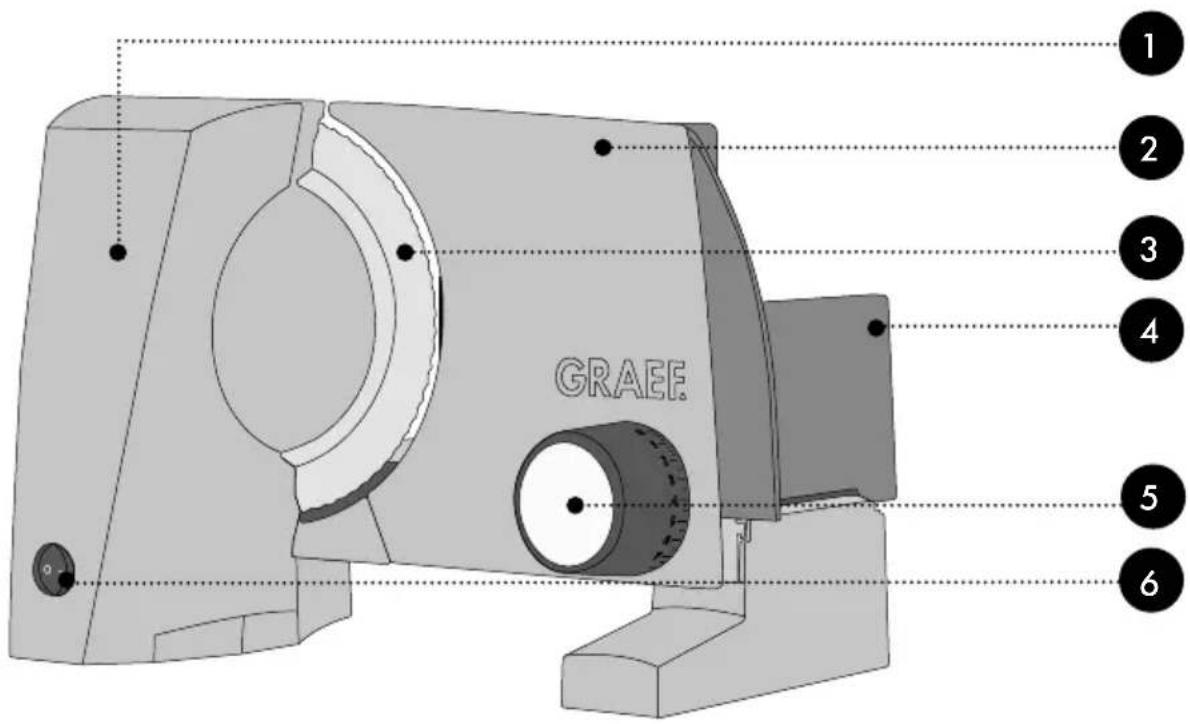

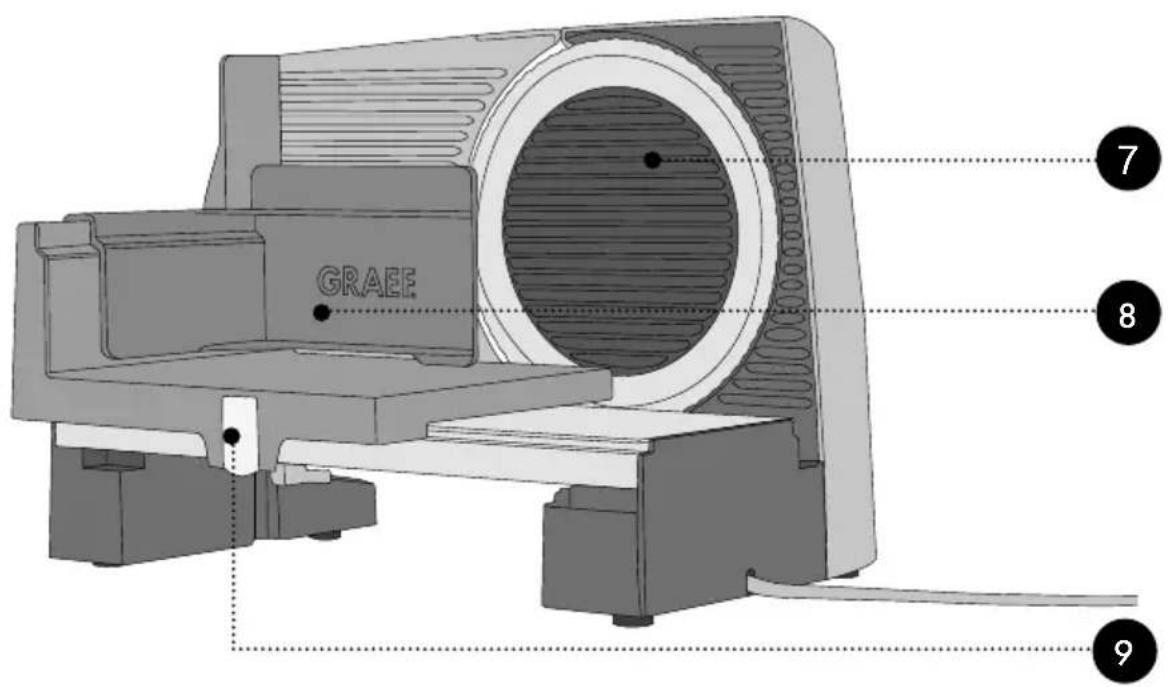

PRODUKTBESCHREIBUNG

1 Motorkörper
2 Anschlagplatte
3 Messer
4 Schlitten
5 Schnittstärkeneinstellung
6 Ein-/Ausschalter

7 Messerabdeckplatte
8 Restehalter
9 Schlittenriegel

WICHTIG!

Je nach Modell sind die Geräte entsprechlich ausgestattet.

WICHTIG!

Das Gerätarf weder ohne Schlitten noch ohne Restehalter benutzt werden, es sei dess, Große und Form des Schneidgutes halten den Gebrauch des Restehalter nicht zu. Beachten Sie immer die beim Zubehör beigeufigsten Bedienungsanleitungen.

Restehalter

Je nach Modell hat das Gerät ein zusätzliches Messer oder erweitertes Zubehör

Glattes Messer 145372* Messerscharfer*

VORWORT

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf diesen Allesschneiders haben Sie eine gute Wahl getroffen. Sie haben ein anerkanntes Qualitätsprodukt erworbEN.

Wir danken Ihnen für ihren Kauf und wünschen Ihnen viel Freude mit ihrem neuen Graef-Allesschneider.

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG

These Bedienungsanleitung ist Bestandteil des Allesschneiders (nachfolgend als „Gerät" bezeichnet) und gibt Ohnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pflege des Geräts.

Die Bedienungsanleitung muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zulesen und anzuwenden, die im Hinblick auf das Gerät mit der:

Inbetriebnahme,
Bedienung,
- Störungsbehebung und/oder
- Reinigung

beauftragt ist.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie sie mit dem Gerät an den Nachbesitzer weiter.

These Bedienungsanleitung kann nicht jeder denkbaren Aspect berücksichtigten. Für weitere Informationen oder bei Problemen, die in dieser Anleitung nicht oder nicht ausfuhrlich genug behandelt werden, wenden Sie sichitte an den Graef-Kundendienst oder an ihren Fachhandel.

WARNHINWEISE

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise und Signalwörter verwendet:

WARNING

Dies weist auf eine möglicherweise gefährliche Situation hin. Die Nichtbeachtung des Hinweises kann zu schweren Verletzungen oder)sogar zum Tode führen.

VORSICH

Dies weist auf eine möglicherweise gefährliche Situation hin. Bei Nichtbeachtung des Hinweises konnen Sachschäden entstehen.

WICHTIGI!

Dies weist auf Anwendungstipps und andere besonderss wichtige Informationen hin.

WARNING

Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr! Beachten Sie die folgenden Sicherheitshinweise, um eine Gefährung durch elektrischen Strom zu vermeiden:

• Benutzen Sie das Gerät nicht, wenn die Anschlussleitung oder der Stecker beschädigt sind.
• Lassen Sie in thisem Fall vor der Weiterbenutzung des Geräts durch den Graef-Kundendienst oder eine autorisierte Fachkraft eine neue Anschlussleitung installieren.
• Öffnen Sie auf keinen Fall das Gehäuse des Geräts. Werden spannungsführende Anschlüsse berührt und der elektrische oder mechanische Aufbau verändert, besteht Stromschlaggefahr.
• Niemals unter Spannung stehende Teile berühren. Diese können einen elektrischen Schlag verursichen oder)sogar zum Tode führen.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Das Gerät und die Zubehörteile sind für die Zubereitung von Lebensmitteln ausgelegt. Verwenden Sie sie nicht zu anderen Zwecken. Dieses Gerät ist für den Gebrauch im Haushalt und in ähnlichen Bereichen bestimmt, wie beispiele-weise:

In Mitarbeiterküchen von Läden und Büros
In landwirtschaftlichen Anwesen
Von Gästen in Hotels, Motels und anderen Wohneinrichtungen
In Fruhstücksensionen

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

VORSICHT

Von dem Gerät konnen bei nicht bestimmungsgemäßer Verwendung Gefahren ausgeben.

Das Gerät ausschließlich bestimmungsgemäß verwenden.
Die in dieser Bedienungsanleitung beschrieben Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

Das Risiko trägt allein der Betreiber.

HAFTUNGSBESCHRÄNKUNG

Alle in dieser Bedienungsanleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, den Betrieb und die Pflege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkennnisse nach bestem Wissen.

Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund von:

• Nichtbeachtung der Anleitung
• Nicht bestimmungsgemäß Verwendung
• Unsachgemäßen Reparaturen
  Technischen Veränderungen
• Verwendung nicht zugelassener Ersatzteile

Übersetzungen werden nach bestem Wissen erstellt. Wir übernehmen keine Haftung für Übersetzungsfehler. Verbindlich bleibt allein der ursprüngliche deutsche Text.

Die digitale Version dieser Bedienungsanleitung ist auf der Produktseite der Alllesschneider unter www.graef.de hinterlegt.

KUNDENDIENST

Sollte es vorkommen, dass Ihr Graef-Gerät einen Schaden hat, wenden Sie sichitte an ihren Fachhändler oder an den Graef-Kundendienst unter 02932 9703-677 oder schreiben Sie uns eine E-Mail an [e-mail].

WICHTIGI!

Heben Sie die Original-Verpackung während der Garantiezeit des Geräts auf, um das Gerät im Garantiefall ordnungsgemäß verpacken und transportieren zu konnen.

AUSPACKEN

Beim Auspacken des Geräts gehen Sie wie folgt vor:

• Entnehmen Sie das Gerät aus dem Karton.
• Entfernen Sie alle Verpackungsteile.
• Entfernen Sie eventuelle Aufkleber am Gerät. Nicht das Typenschild entfernen!

ENTSORGUNG DER VERPACKUNG

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach Umweltverträglichkeit und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem „Grüner Punkt".

ENTSORGUNG DES GERÄTS

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden. Das Symbol auf dem Produkt und in der Gebrauchsanleitung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.itte fragen Sie bei ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

ANFORDERUNGEN ANDEN AUFSTELLORT

Für einen sicheren und fehlerfreien Betrieb des Geräts muss der Aufstellort folgende Voraussetzungen erfüllen:

• Das Gerät muss auf einer festen, ebenen, waagerechten und rutschfesten Unterlage mit ausreichender Tragkraft aufgestellt werden.
• Achten Sie darauf, dass das Gerät nicht umfallen kann.
  Wahlen Sie den Aufstellort so, dass Kinder die Zuleitung des Gerats nicht berühren konnen.
• Stellen Sie das Gerät nicht auf heiße Oberflächen wie z. B. Herdplatten oder in der Nähedavon auf.

Benutzen Sie das Gerät niemals im Freien und bewahren Sie es an einem trockenen Ort auf.
Das Gerat ist nicht fur den Einbau in einen Wand- oder einen Einbauschrank gedacht.
- Stellen Sie das Gerät nicht in einer—heißen, nassen oder feuchten Umgebung auf.
Die Steckdose muss leicht zuganglich sein, sodass der Stecker notfalls leicht gezogen werden kann.

ELEKTRISCHER ANSCHLUSS

Für einen sicheren und fehlerfreien Betrieb des Geräts sind beim elektrischen Anschluss folgende Hinweise zu beachten:

• Vergleichen Sie vor dem Anschlieben die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Stromnetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Fragen Sie bei Unsicherheiten eine Elektrofachkraft.
  Die Steckdose muss mindestens über einen 10A Sicherungsschutzschalter abgesichert sein.
• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht über—hebe Flächen oder scharfe Kanten verlegt wird.

Das Anschlusskabelarf nicht straff gespannt sein.

Die elektrische Sicherheit des Geräts ist nur dann gewährleistet, wenn es an ein vorschrifsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie bei Unsicherheiten die Hausinstallation durch eine Elektrofachkraft überprüfen. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

GEFAHRENQUELLEN

VORSICH

Das sehr scharfe Messer kann Körperteile abschreiben.

Gefahrdet sind besonderses ihre Finger. Greifen Sie aus thisem Grund nicht in den Raum zwischen Anschlagplatte und Messer, solange die Anschlagplatte nicht vollständig geschlossen ist, d. h. unter "O" gestellt ist.

KINDERSICHERUNG

Zur Sicherung des Messers muss die Anschlagplatte komplett geschlossen sein, dann konnen Sie den Schlitten vor das Messer schieben und den Schlittenriegel eindrücken. Der Schlitten sitzt fest und deckt das Messer ab.

KURZZEITBETRIEB

Nach einem Kurzzeitbetrieb von 5 Minuten den Motor 1 Stunde abkühlen halten.

SCHNEIDGUT

Sie konnen mit dem Gerät Brot, Schinken, Wurst, Kase, Obst, Gemüse etc. schneiden.

WICHTIG!

Schneiden Sie keinesfalls harte Gegenstände wie etwa gefrore Nebensmittel, Knochen, Holz, Bleche oder Ähnliches.

INBETRIEBNAHME

• Legen Sie das beigefügte Tablett, einen Teller oder Ähnliches unter das Gerät.

Wahlen Sie die gewünschte Schnittstarke.
- Legen Sie das Schneidgut auf den Schlitten.

• Setzen Sie den Restehalter auf die Schlittenrückwand und legen Sie den Resthalter an das Schneidgut an.
• Drücken Sie den Ein-/Ausschalter

WICHTIG!

Das Gerät darf nicht ohne Resthalter benutzt werden, es sei dessen, Große und Form des Schneidgutes halten dessen Gebrauch nicht zu. Sobald die Große und Form des Schneidguts den Gebrauch des Restehalters zulassen, muss dieser benutzt werden.

• Schneidgut mit dem Restehalter leicht gegen die Anschlagplatte drücken und den Schlitten gleichmäßig gegen das Messer führen.
• Nach Beendigung des Schneidvorgangs schalten Sie das Gerät wieder aus.

WICHTIGI!

Weiches Schneidgut (z. B. Käse oder Schinken) lassst sich am besten gekühlt schneiden. Weiches Schneidgut lassst sich better schneiden, wenn Sie es langsamer vorschieren.

REINIGUNG

Reinigen Sie die Außenflächen des Gerätes mit einem weichen, angefeuchteten Tuch. Bei starker Verschmutzung kann ein mildes Reinigungsmittel verwendet werden.

SCHLITTEN

Um den Schlitten better zu reinigen, lasst sich dieser vom Gerät abnehmen.

• Drücken Sie den Schlittenriegel mit dem Finger nach oben.
• Halten Sie den Schlittenriegel gedrückt undziehen Sie den Schlitten zu sich heran.
• Reinigen Sie alle Teile mit einem feuchten Tuch oder unter fliebendem Wasser.

Bitte geben Sie einmal im Monat eine Tropfen harzfreies Öl oder Vaseline auf die Schlittenführung. Überschüssiges Öl / überschüsse Vaseline mit einem weichen Baumwolltuch entfernen.

WICHTIGI!

Schlitten nicht im Geschirrspüler reinigen!

MESSERABNAHME

Bevor Sie das Messer abnehmen, ziehen Sie den Netzstecker.itte nehmen Sie regelmäßig das Messer ab und reinigen Sie das Gerät von innen, besonderss dann, wenn „saftiges" Schneidgut (Tomaten, Obst, Braten etc.) geschritten wurde. Behandeln Sie das Messer mit großer Sorgfalt.

Ziehen Sie den Schlitten ganz zu sich heran.

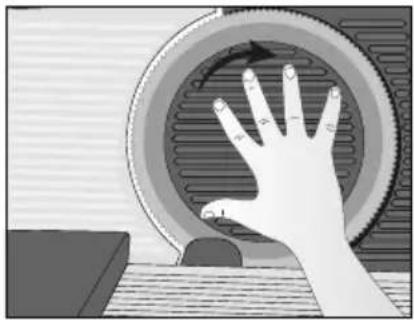

• Losen Sie die Messerabdeckplatte, indem Sie diese 45^ in Pfeilrichtung drehen.

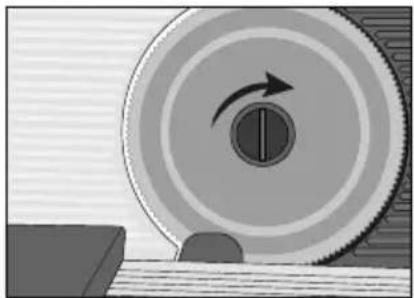

• Drehen Sie den Messerverschluss in Pfeilrichtung undnehmen Sie das Messer vorsichtig ab.
• Reinigen Sie die Innenseite des Messers mit einem feuchten Tuch.
• Reinigen Sie das Messer nicht in der Spülmaschine!

Hinweis: Regelmaßiges Einheiten erhöht die Lebensdauer Ihres Gerätes. Verwenden Sie dazu ausschließlich Graef-Vaseline. Sie erhalten diese in unserem Online-Shop über www.graef.de unter der Antikel-Nr. 141842.

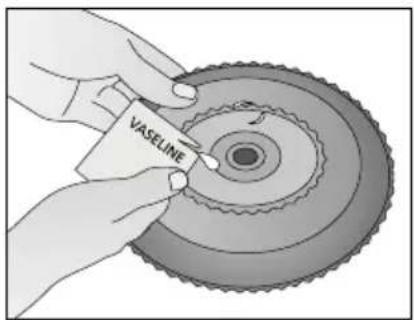

• Fetten Sie mit Vaseline (Art.-Nr. 141842) das Zahnrad ein.

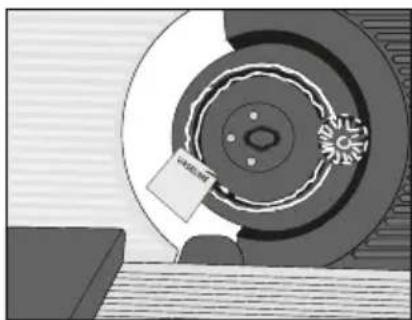

• Fetten Sie mit Vaseline den Innenraum des Motorkörpers und das keine greue Zahnrad ein.
• Das Einsetzen des Messers und der Messerabdeckplatte erfolgt in umgekehrter Reihenfolge.

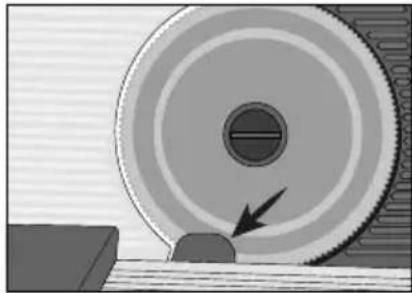

• Hinweis: Achten Sie darauf, dass das Messer hinter dem Abstreifer eingesetzt wird.
• Setzen Sie die Messerabdeckplatte auf und drehen Sie sie um 45^ gegen den Uhrzeigersinn (in Pfeilrichtung), bis sie kurz einrastet und nicht mehr abfällt.

Das Messers muss mit größter Vorsicht eingesetzt werden, da es sich um einen sehr scharfen Gegenstand handelt.

WERTERHALT DES MESSERS SICHERSTellen

Für eine lang anhaltende Scharfe und den Welterhalt Ihres Graef-Messers empfehlen wir Ihnen, es regelmäßig zu reinigen, besonderss nach dem Aufschneiden von gepökeltem Fleisch bzw. Schinken. Diese Lebensmittel ent halten Salze, die, wenn sie länger auf der Messeroberfläche verbleiben,)sagar zur Bildung von Flugrost führen konnen (auch auf "rostfreiem" Edelstahl).

Beim Aufschneiden von Schneidgut, das viel Wasser enthalt, z. B. Tomaten oder Gurken, kann sich durch mangelnde oder falsche (zu „nasse") Reinigung ebenfalls Flugrost auf der Messeroberfläche bilden. Daher empfehlen wir Ihnen, das Messer direkt nach Gebrauch mit einem feuchten Tuch und gegebenenfalls etwas Spülmittel zu reinigen.

Schrauben Sie von Zeit zu Zeit auch einmal das Messer ab und reinigen Sie das Gerät voninnen. Besonderss dann, wenn „saftiges" Schneidgut (Gemüse, Obst, Braten etc.) geschritten wurde. Behandeln Sie das Messer mit aller Sorgfalt.

2 JAHRE MOTORGARANTIE

Für diese Produkt übernehmen wir zusammen beginnend vom Verkaufsdatum 24 Monate Motorgarantie. ihre gesetzlichen Gewährleistungsansprüche nach § 439 ff. BGB-E bleiben von dieser Regelung unberührt. In der Garantie nicht enthalten sind Schäden, die durch unsachgemäß Behandlung oder Einsatz entstanden sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur gingefugig beeinflussen. Weitergehend sind Transportschäden, sowieit wir dies nicht zu verantworten haben, vom Garantieanspruch ausgeschlossen. Für Schäden, die durch eine nicht von uns oder eine unserer Vertretungen durchgeführte Reparatur entstehen, ist ein Garantieanspruch ausgeschlossen. Bei berechtigten Reklamationen werden wir das mangelhafte Produkt nach unserer Wahl reparieren oder gegen ein mängelfreies Produkt austauschen.
