SBS-ET-1000 - Elektrisches Hebegerät STEINBERG - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Kettenzugwagen
Modell	SBS-ET-1000
Marke	Steinberg
Versorgungsspannung	230 V~ / 50 Hz
Nennleistung	200 W
Maximale Tragfähigkeit	999 kg
Fahrgeschwindigkeit	16 m/min
Isolationsklasse	B
Schutzart IP	IP54
Betriebsart	S3 25% – 10 min
Radspannweite	68 – 110 mm
Abmessungen (L x B x H)	310 x 300 x 215 mm
Gewicht	15,3 kg
Bestimmungsgemäße Verwendung	Transport von Lasten auf Einschienenbahn (I-Träger)

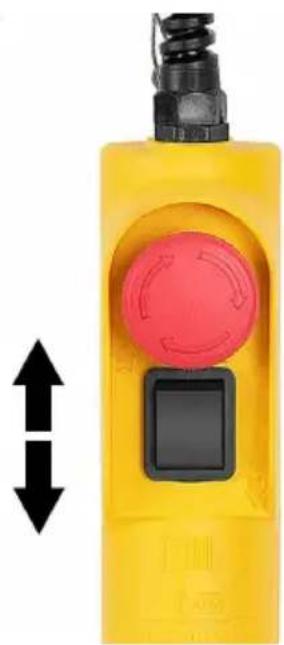

Steuerung	Fernbedienung mit Not-Aus und Richtungsschalter
Motor	Elektrisch mit thermischem Schutz
Not-Aus	Roter Knopf an der Fernbedienung
Bewegungsbegrenzer	Mechanischer Endschalter
Regelmäßige Wartung	Reinigung mit weichem Tuch, regelmäßige Inspektion, Schmierung der Zahnräder
Umgebungstemperatur im Betrieb	0 bis 40 °C
Relative Luftfeuchtigkeit	< 85 %
Maximale Höhe	< 1000 m
Lagerbedingungen	-25 bis 55 °C, trockener und kühler Ort
Mitgeliefertes Zubehör	Fernbedienung, Netzkabel, Montageteile für den Kettenzug
Reparierbarkeit	Liste der Ersatzteile wird mitgeliefert, Reparatur durch den Kundendienst des Herstellers
Garantie	Kundendienst kontaktieren

Häufig gestellte Fragen - SBS-ET-1000 STEINBERG

Wie installiere ich den Kettenzugwagen SBS-ET-1000 auf der Schiene?

Messen Sie die Breite der Schiene. Stellen Sie den Abstand zwischen den Rädern mit Hilfe der Distanzstücke so ein, dass er etwa 4 mm größer ist als die Breite der Schiene. Ziehen Sie die Sechskantmuttern fest und sichern Sie sie mit Splinten. Überprüfen Sie, ob die Räder frei drehen und die Seitenplatten parallel sind.

Was ist die maximale Tragfähigkeit des SBS-ET-1000?

Die maximale Tragfähigkeit beträgt 999 kg. Es ist strengstens verboten, dieses Limit zu überschreiten, um Schäden oder Unfälle zu vermeiden.

Was tun im Notfall während des Betriebs?

Drücken Sie sofort den Not-Aus-Knopf (rot) an der Fernbedienung. Die Maschine stoppt. Zum Entriegeln drehen Sie den Knopf in Pfeilrichtung.

Welche regelmäßige Wartung ist erforderlich?

Reinigen Sie das Gerät nach Gebrauch mit einem weichen Tuch. Überprüfen Sie regelmäßig den Zustand des Netzkabels, der Steuerkabel, der Endschalter und des Not-Aus-Knopfs. Schmieren Sie die Zahnräder periodisch und kontrollieren Sie den festen Sitz der Schrauben.

Welche Sicherheitsvorkehrungen muss ich beachten?

Tragen Sie Schutzausrüstung (Helm, Schuhe, Gehörschutz). Stellen Sie sich niemals unter eine hängende Last. Stellen Sie sicher, dass der Arbeitsbereich frei ist. Lesen Sie die Anleitung sorgfältig vor der Verwendung.

Kann ich das Gerät selbst reparieren?

Nein, Reparaturen dürfen nur vom Kundendienst des Herstellers oder einem qualifizierten Elektriker durchgeführt werden. Versuchen Sie nicht, es selbst zu reparieren, da dies die Sicherheit gefährden könnte.

Was ist der Betriebszyklus des SBS-ET-1000?

Der Zyklus ist S3 25% – 10 min. Das bedeutet, dass das Gerät in einem Zeitraum von 10 Minuten 2,5 Minuten (25% der Zeit) laufen und dann 7,5 Minuten abkühlen muss.

Kann ich das Gerät im Freien verwenden?

Das Gerät hat die Schutzart IP54, die es vor Staub und Spritzwasser schützt. Es wird jedoch für den Innenbereich empfohlen. Vermeiden Sie Regen und sehr feuchte Umgebungen.

Wie vermeide ich eine Überlastung?

Überschreiten Sie niemals die maximale Tragfähigkeit von 999 kg. Verwenden Sie bei Bedarf einen Kraftmesser. Überwachen Sie stets die Last und vermeiden Sie Stöße oder Rucke beim Heben.

Was tun, wenn der Motor während des Betriebs stoppt?

Der Motor ist durch einen Thermoschalter geschützt. Wenn der Motor stoppt, warten Sie, bis er abgekühlt ist (mindestens 10 Minuten). Überprüfen Sie, ob die Last nicht zu hoch ist. Falls das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG SBS-ET-1000 STEINBERG

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters	Parameterwert
Produktname	Laufkatze
Modell	SBS-ET-1000
Versorgungsspannung [V~] / Frequenz [Hz]	230/50
Nennleistung [W]	200
Maximum load [kg]	999
Geschwindigkeit der Bewegung [m/min]	16
Insulation class	B
Schutzart IP	IP54
Arbeitszyklus*	S3 25% - 10min
Radspannweite [mm]	68 - 110
Abmessungen (Breite x Tiefe x Höhe) [mm]	310x300x215
Weight [kg]	15,3

Der Arbeitszyklus gibt an, wie lange die Maschine in einem Zeitraum von 10 Minuten laufen kann. In der restlichen Zeit sollte das Gerät nicht benutzt werden, damit es abkühlen kann.

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Symbolerklärung

CE		Das Produkt entspricht den Anforderungen der einschlägigen Sicherheitsnormen.
		Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
		Recycelbares Produkt.
		VORSICHT! oder WARNUNG! oder HINWEIS! zur Beschreibung einer bestimmten Situation (allgemeines Warnzeichen).
		Einen Gehörschutz tragen. Lärmbelastung kann zu Hörverlusten führen.
		Kopfschutz verwenden.
		Fußschutz verwenden.
		ACHTUNG! Warnung vor Stromschlag!
		ACHTUNG! Warnung vor beweglichen Elementen!
		ACHTUNG! Gefahr von Quetschverletzungen der Hand!
		ACHTUNG! Schwebendes Gewicht!
		Nur für internen Gebrauch.
		ACHTUNG! Es muss sichergestellt werden, dass sich Umstehende in einer sicheren Entfernung zum Arbeitsplatz befinden.

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung des Handbuchs bezieht sich auf Laufkatze.

2.1. Elektrische Sicherheit

a) Der Netzstecker des Geräts muss für die benutzte Netzsteckdose ausgelegt sein. Nehmen Sie am Stecker keinerlei Modifikationen vor. Originalstecker und passende Steckdosen vermindern das Risiko eines Stromschlags.
b) Der Kontakt zu geerdeten oder masseführenden Elemente, wie Rohre, Heizkörper, Herde und Kühlschränke, muss vermieden werden. Es besteht ein erhöhtes Stromschlagrisiko, wenn der Körper geerdet ist und dem Gerät in Kontakt kommt, das Regen, nassen Oberflächen und Arbeiten in einer feuchten Umgebung direkt ausgesetzt ist. Das Eindringen von Wasser in das Gerät erhöht das Risiko einer Beschädigung des Geräts und eines Stromschlags.
c) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.

d) Das Netzkabel darf nicht zweckentfremdet verwendet werden. Benutzen Sie das Kabel nicht, um das Gerät zu transportieren oder den Stecker herauszuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
e) Lässt sich der Einsatz des Gerätes in feuchter Umgebung nicht vermeiden, muss eine Fehlerstrom-Schutzeinrichtung (RCD) verwendet werden. Die Verwendung von RCD verringert das Risiko eines Stromschlags.
f) Es ist verboten, das Gerät zu benutzen, wenn das Netzkabel beschädigt ist oder sichtbare Verbrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden.
g) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht in Wasser oder andere Flüssigkeiten, um einen Stromschlag zu vermeiden. Verwenden Sie das Gerät nicht auf nassen Oberflächen.
h) VORSICHT – LEBENSGEFAHR! Tauchen Sie das Gerät beim Reinigen oder Verwenden niemals in Wasser oder andere Flüssigkeiten.
i) Verwenden Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit / in unmittelbarer Nähe von Wasserbehältern!
j) Die Steckdose, an die das Gerät angeschlossen werden soll, muss über eine Erdungsleitung verfügen.

2.2. Sicherheit am Arbeitsplatz

a) Den Arbeitsbereich aufgeräumt und gut beleuchtet halten. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand.

b) Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub.

c) Wenn Sie Schäden oder Unregelmäßigkeiten beim Betrieb des Produkts feststellen, schalten Sie es sofort aus und melden Sie dies einer autorisierten Person.

d) Wenden Sie sich an den technischen Kundendienst des Herstellers, wenn Sie Zweifel an der Funktionstüchtigkeit des Geräts haben.

e) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Keine Reparaturen in Eigenregie durchführen!

f) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder Schaumlöscher (CO2) verwendet werden, um die unter Spannung stehenden Geräte zu löschen.

g) Kinder und unbefugte Personen dürfen sich nicht im Arbeitsbereich aufhalten. (Unachtsamkeit kann zum Verlust der Kontrolle über das Gerät führen.)

h) Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.
i) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.
j) Halten Sie das Gerät von Kindern und Tieren fern.
k) Beachten Sie bei Verwendung dieses Geräts mit anderen Geräten auch die einschlägigen Gebrauchsanweisungen.

Immer beachten! Achten Sie auf die Sicherheit von Kindern und anderen Unbeteiligten, während Sie das Gerät bedienen.

2.3. Eigenschutz

a) Bedienen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen, die Ihre Fähigkeit zur Bedienung des Geräts beeinträchtigen könnten.
b) Das Gerät darf nur von körperlich geeigneten Personen bedient werden, die zu ihrem Benutzen fähig und entsprechend geschult sind und die diese Bedienungsanleitung gelesen und verstanden haben und im Rahmen der Sicherheit und des Gesundheitsschutzes am Arbeitsplatz geschult wurden.
c) Die Maschine ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten psychischen, sensorischen und geistigen Funktionen oder ohne ausreichende Erfahrung und/oder Kenntnisse verwendet zu werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder wurden von dieser eingewiesen, wie dieses Gerät zu bedienen ist.
d) Seien Sie vorsichtig und gehen Sie mit gesundem Menschenverstand vor, wenn Sie dieses Gerät bedienen. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen.
e) Verwenden Sie bei der Arbeit mit dem Gerät die erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 der Symbolerklärung angegeben. Die Verwendung geeigneter, zugelassener persönlicher Schutzausrüstung verringert das Verletzungsrisiko.
f) Um ein versehentliches Einschalten des Gerätes zu vermeiden, achten Sie darauf, dass sich der Betriebsschalter in der Position „Aus“ befindet, bevor Sie den Netzstecker an die Stromquelle anschalten
g) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen.
h) Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von den beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.

i) Jegliches Werkzeug und Schlüssel zur Einstellung des Geräts müssen vor den Einschalten entfernt werden. Ein Werkzeug oder Schlüssel, die in dem rotierenden Teil des Geräts zurückbleiben, können zu körperlichen Verletzungen führen.

j) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.4. Sichere Verwendung des Geräts

a) Stellen Sie sicher, dass das Rad fest sitzt. Verwenden Sie Werkzeuge, die für die Anwendung geeignet sind. Ein richtig ausgewähltes Produkt wird die Aufgabe, für die es entwickelt wurde, besser und sicherer erfüllen.
b) Benutzen Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht korrekt funktioniert (sich nicht ein- und ausschalten lässt). Geräte, die nicht über einen Schalter gesteuert werden können, sind unsicher, dürfen nicht betrieben werden und müssen repariert werden.
c) Trennen Sie das Gerät von der Stromversorgung, bevor Sie es einstellen, reinigen oder warten. Eine solche Vorbeugungsmaßnahme verringert das Risiko eines versehentlichen Einschaltens.
d) Bewahren Sie das unbenutzte Produkt außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Anleitung nicht vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.
e) Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung lassen Sie das Gerät vor der Benutzung reparieren.
f) Halten Sie das Gerät von Kindern fern.
g) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung.
h) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden.
i) Beachten Sie beim Transport oder der Verbringung des Geräts vom Lager zum Einsatzort die in dem Land, in dem das Gerät verwendet wird, geltenden Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung.
j) Vermeiden Sie Situationen, in denen das Gerät unter starker Belastung während des Betriebs stehen bleibt. Dies kann zu einer Überhitzung der Antriebskomponenten und damit zur Beschädigung des Geräts führen.
k) Berühren Sie keine beweglichen Teile oder Zubehörteile, es sei denn, das Gerät ist vom Stromnetz getrennt.
I) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.

m) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.
n) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.
o) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
p) Die Lüftungsöffnungen des Geräts dürfen nicht blockiert werden!
q) Es ist verboten, das Gerät zum Tragen von Lasten zu verwenden, die seine Höchstlast überschreiten.
r) Personen und Tieren ist der Aufenthalt unter hängenden Lasten untersagt.
s) Der Transport von Lasten mit dem Gerät über Personen oder Tiere ist untersagt.
t) Der Transport von Personen oder Tieren mit dem Gerät ist untersagt.
u) Beim Transport mit dem Gerät müssen Stöße, Schläge und plötzliche Geschwindigkeitsänderungen vermieden werden. Hierdurch wird das Risiko des Herabfallens der Last reduziert.
v) Vor dem Aufhängen der Last muss stets sichergestellt werden, das der Bereich, in dem der Transport stattfinden soll, frei von Hindernissen ist.
w) Umstehende Personen sollten über den Betrieb des Geräts gewarnt werden und sie sollten einen sicheren Abstand zur Last einhalten.
x) Es muss stets genau auf die Ladung geachtet werden.
y) Schwebende Last dürfen nicht unbeaufsichtigt gelassen werden.
z) Situationen, bei denen es zum Schwanken der Last kommen kann, müssen vermieden werden.
aa) Die Ausführung von mechanischen oder ähnlichen Arbeiten (Schweißen, Schneiden usw.) bei hängender Last ist untersagt.
bb) Stellen Sie sicher, dass die Last sicher und ordnungsgemäß auf dem Lastring befestigt ist.
cc) Herabfallende Lasten können zu Verletzungen oder zum Tod führen.
dd) Es ist verboten, unter einer schwebenden Last (und in deren unmittelbarer Nähe) zu gehen oder sich unter solchen aufzuhalten.
ee) Bei der Benutzung der Maschine ist es verboten, die Kette/das Seil/das Band in eine andere Richtung als entlang der Schiene zu ziehen. Das seitliche Ziehen des Seils kann zu Beschädigungen des Geräts führen.
ff) Wenden Sie keine übermäßige Kraft an und ruckeln Sie nicht an der Kette/dem Seil/dem Riemen, wenn Sie Widerstand spüren.
gg) Das Gerät darf in einer korrosiven Umgebung, bei niedrigen Umgebungstemperaturen und zum Transport heißer, flüssiger Massen eingesetzt werden.
hh) Es muss vermieden werden, das Gerät in sehr kurzen Abständen ein- und auszuschalten.
ii) Es muss sichergestellt werden, dass sich das Gerät in die von der Steuereinheit vorgegebene Richtung bewegt.

jj) Das Gerät von der Stromversorgung trennen, wenn es nicht verwendet wird.
kk) Es ist untersagt, am Boden befestigte oder durch andere Gegenstände blockierte Lasten zu bewegen.
II) Das Anheben von Lasten über dem Boden muss in der niedrigsten möglichen Geschwindigkeit ausgeführt werden.
mm) Das an der Maschine befestigte Seil/Kette/Gurt muss beim Heben der Last straff gehalten werden.
nn) Der I-Träger, auf dem das Gerät bewegt wird, muss in gutem technischen Zustand sein und darf keine Risse oder Verformungen aufweisen.
oo) Die zulässige Belastung ist unveränderlich und nicht von der Position der Last abhängig.
pp) Das Gerät ist nicht für den Dauerbetrieb ausgelegt. Der vorgeschriebene Arbeitszyklus für das Gerät muss eingehalten werden.
qq) Wenn das Gerät in einer lauten Umgebung verwendet wird, sollte der Bediener mit einem Gehörschutz ausgerüstet sein.
rr) Der A-bewertete Schalldruckpegel an der Bedienerposition beträgt weniger als 70 dB.
ss) Die Umgebungstemperatur am Einsatzort des Gerätes sollte im Bereich von 0-40°C liegen.

ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht für den Benutzer beim Umgang mit dem Gerät trotz angemessener Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Bestimmungsgemäßer Gebrauch

Das Gerät ist für den Transport auf einer Einschienenbahn ausgelegt. Er kann als Ankerpunkt für Winden verwendet werden.

Für allerlei Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Anwender.

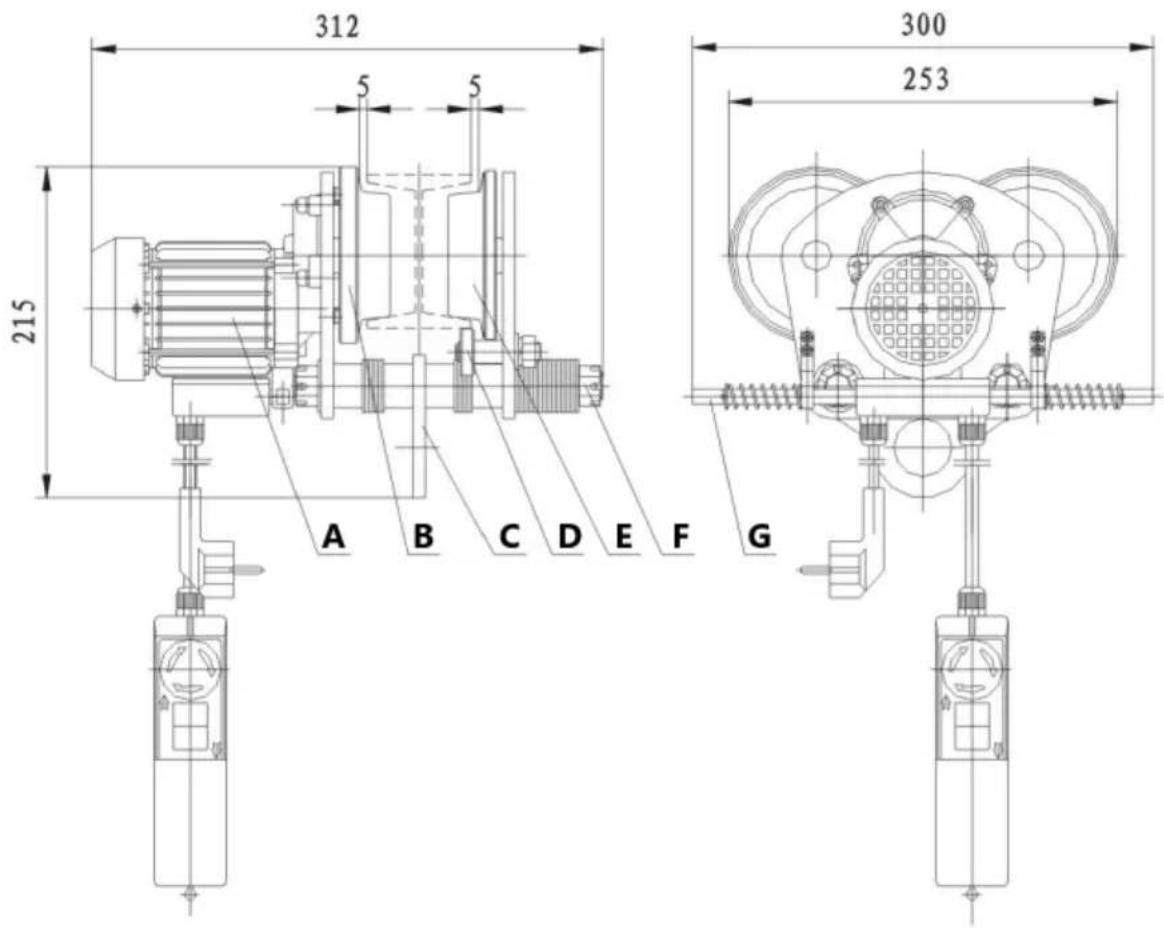

3.1. Produktübersicht

312 5 5 215 A B C D E F G 300 253

A - Motor
B - Aktives Rad
C - Platte mit einem Loch für den Haken
D - Unruhwelle
E - Passives Rad
F - Gewindewelle
G - Begrenzer

3.2. Arbeitsvorbereitung

UMWELTBEDINGUNGEN

In der unten aufgeführten Tabelle werden die zulässigen Umgebungsbedingungen abgegeben, unter denen die Maschine sicher betrieben werden kann.

Umgebungstemperatur [°C]	0 ~ 40
Relative Luftfeuchtigkeit [%]	< 85
Höhe [über den Meeresspiegel]	< 1000
Temperatur bei Transport und Lagerung [°C]	-25 ~ 55

ZUSAMMENBAU DES GERÄTS

Die Maschine sollte sich auf einem I-Träger aus Stahl mit der entsprechenden Breite bewegen.

Vergewissern Sie sich, dass die tragende Struktur, auf der das Gerät bewegt wird, ausreichend stabil ist. Es ist verboten, das Gerät auf einer Struktur zu montieren, deren Tragfähigkeit nicht überprüft werden kann. Die Verantwortung für die Montage auf der tragenden Konstruktion und für die tragende Konstruktion selbst liegt beim Anwender. Bei der Aufstellung des Geräts auf der Tragkonstruktion ist besondere Vorsicht geboten, und es müssen alle für einen sicheren Betrieb geeigneten Bedingungen gewährleistet sein.

Das Gerät sollte so aufgestellt werden, dass der Netzstecker jederzeit erreicht werden kann. Vergewissern Sie sich, dass die Stromversorgung des Geräts mit den Angaben auf dem Typenschild übereinstimmt!

3.3. Arbeit mit dem Gerät

- Messen Sie die Breite der Schiene, auf der sich das Gerät bewegen soll.

- Die Seitenplatten müssen in gleichmäßigen Abständen angebracht werden, wobei die Freiräume auf den Wellen mit Abstandshaltern zu füllen sind. Die Radbreite des Geräts (gemessen zwischen den Innenflächen der Spurkränze) sollte etwa 4 mm größer sein als die Breite der Schiene, auf der es sich bewegen soll.

- Ziehen Sie die Sechskantmuttern auf beiden Seiten der Wellen fest an und sichern Sie sie mit einem Klappstecker.

- Vergewissern Sie sich, dass das Gerät richtig an der Schiene anliegt, dass jedes Rad frei rollt und guten Kontakt mit der Schienenoberfläche hat und dass die Seitenplatten parallel sind.

HINWEIS: Überprüfen Sie vor der ersten Benutzung nach dem Zusammenbau des Geräts dessen Funktion, indem Sie eine leichte Last anhängen und das Gerät einige Male auf der Schiene rollen.

Anwendungshinweise

1) Der Elektromotor des Wagens ist durch einen Thermoschalter geschützt. Die Maschine kann während des Betriebs anhalten und ist erst nach dem Abkühlen wieder einsatzbereit.
2) Überschreiten Sie nicht die maximale Belastung der Maschine.
3) Verwenden Sie Endschalter nicht als Routinepunkte, um den weiteren Betrieb des Geräts zu stoppen. Es handelt sich hierbei nur um Sicherheitsvorkehrungen.
4) Vergewissern Sie sich, dass die Last ordnungsgemäß am Haken oder an der Unterflasche befestigt ist.
5) Halten Sie immer einen sicheren Abstand zur Last und zum Seil ein.

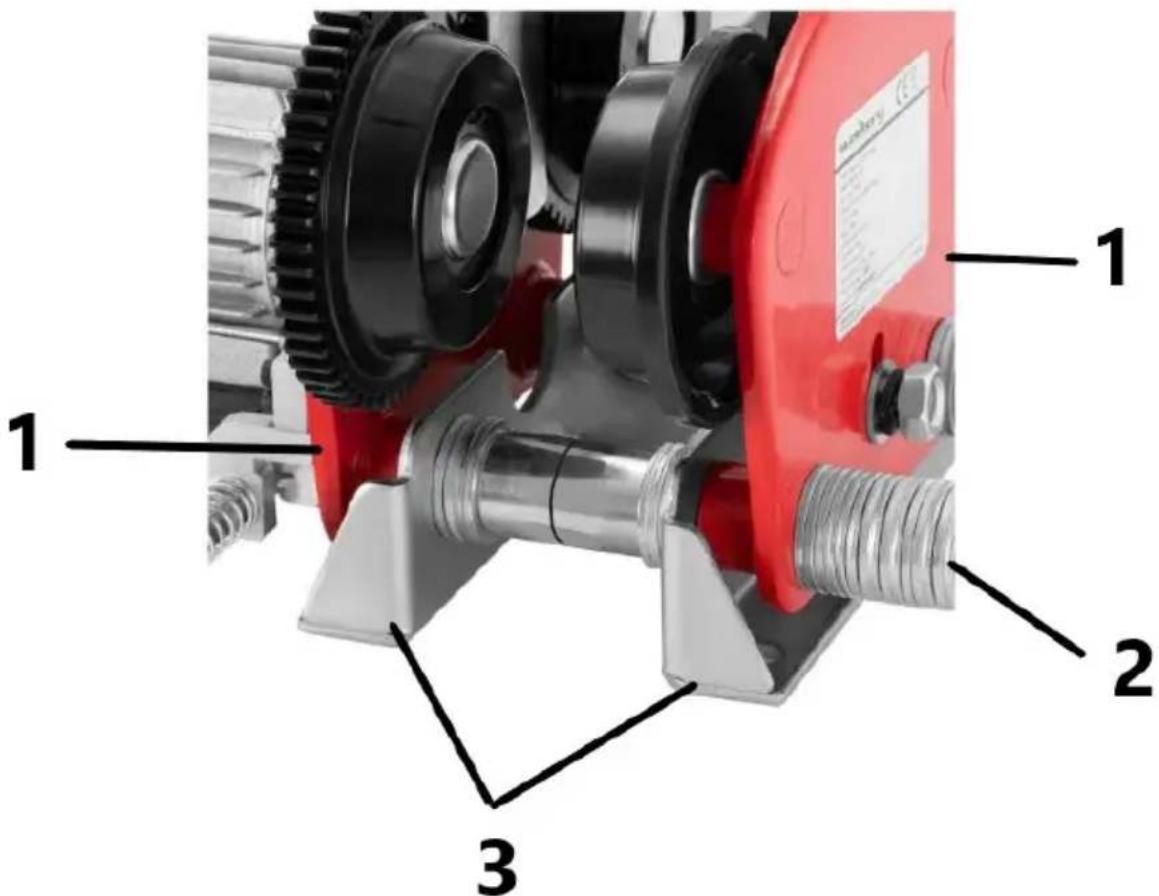

6) Die Maschine ist mit zusätzlichen Elementen ausgestattet, die die Montage der

Winde ermöglichen. Montieren Sie die Winde an den Gewindespindeln, die die Seitenplatten verbinden.

1- Seitenplatte
2- Gewindewelle
3- Elemente zur Befestigung der Winde

Steuerung des Geräts

1) Prüfen Sie, ob der Not-Aus-Schalter gedrückt ist. Drehen Sie ihn in Richtung der Pfeilsymbole, damit die Maschine in Betrieb genommen werden kann.
2) Drücken Sie den Schalter entsprechend dem Pfeil daneben, um die Bewegung des Wagens zu starten. Je nachdem, wie Sie sich zum Gerät hin orientieren, zeigen die Pfeile neben dem Schalter an, ob Sie sich vorwärts oder rückwärts (oder nach rechts oder links) bewegen. Bevor mit der eigentlichen Arbeit mit der Maschine begonnen wird, sollte sich der Benutzer stets vergewissern, dass er die Richtung, in die sich die Maschine bewegen wird, vorhersehen kann.

3) Wenn die Maschine auf ein Hindernis stößt und der Bewegungsbegrenzungsstift eingedrückt wird, wird der Endschalter aktiviert. Die Maschine hält an und es ist nicht möglich, sich weiter auf das Hindernis zuzubewegen.

4) Drücken Sie in einem Notfall sofort die rote Taste (Not-Aus-Taste), um die Maschine anzuhalten. Das Gerät kann nicht gesteuert werden, wenn der Nothalt-Schalter ausgelöst wurde.

3.4. Reinigung und Wartung

a) Der Netzstecker muss gezogen werden, bevor Reinigungs-, Einstellungs- oder Auswechselarbeiten des Zubehörs ausgeführt werden oder falls das Gerät nicht benutzt wird.

b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.

c) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.

d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.

e) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.

f) Achten Sie darauf, dass kein Wasser durch die Öffnungen des Gehäuses eindringt.

g) Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft.

h) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.

i) Für die Reinigung muss ein weiches Tuch verwendet werden.

j) Vor jedem Gebrauch der Maschine muss überprüft werden, ob sich der Notschalter und das Tastenfeld in gutem Zustand befinden.

k) Beschädigte oder abgenutzte Teile müssen regelmäßig ausgewechselt werden und eine entsprechende Wartungsdokumentation muss geführt werden.

I) Überprüfen Sie regelmäßig den technischen Zustand des Stromkabels und der Steuerkabel

m) Überprüfen Sie regelmäßig die Funktionstüchtigkeit der Endschalter. Die Maschine sollte automatisch anhalten, wenn der Bewegungsbegrenzungsstift auf ein Hindernis stößt, wodurch er eingedrückt wird.

n) Schmieren Sie die Zahnräder regelmäßig und überprüfen Sie den festen Sitz aller Schrauben.

ENTSORGUNG VON ALTGERÄTEN.

Altgeräte dürfen nicht im Hausabfall entsorgt werden, sondern muss an einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Dies wird durch das Symbol, das auf dem Produkt, der Anleitung oder der Verpackung angezeigt ist, kenntlich gemacht. Die im Gerät verwendeten Materialien können entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch die Wiederverwendung, die Verwendung von Materialien oder andere Formen der Nutzung gebrauchter Geräte leisten Sie einen wesentlichen Beitrag zum Schutz unserer Umwelt.

Bei Ihrer örtlichen Verwaltung erhalten Sie entsprechende Informationen über geeignete Stelle für die Entsorgung von Altgeräten.

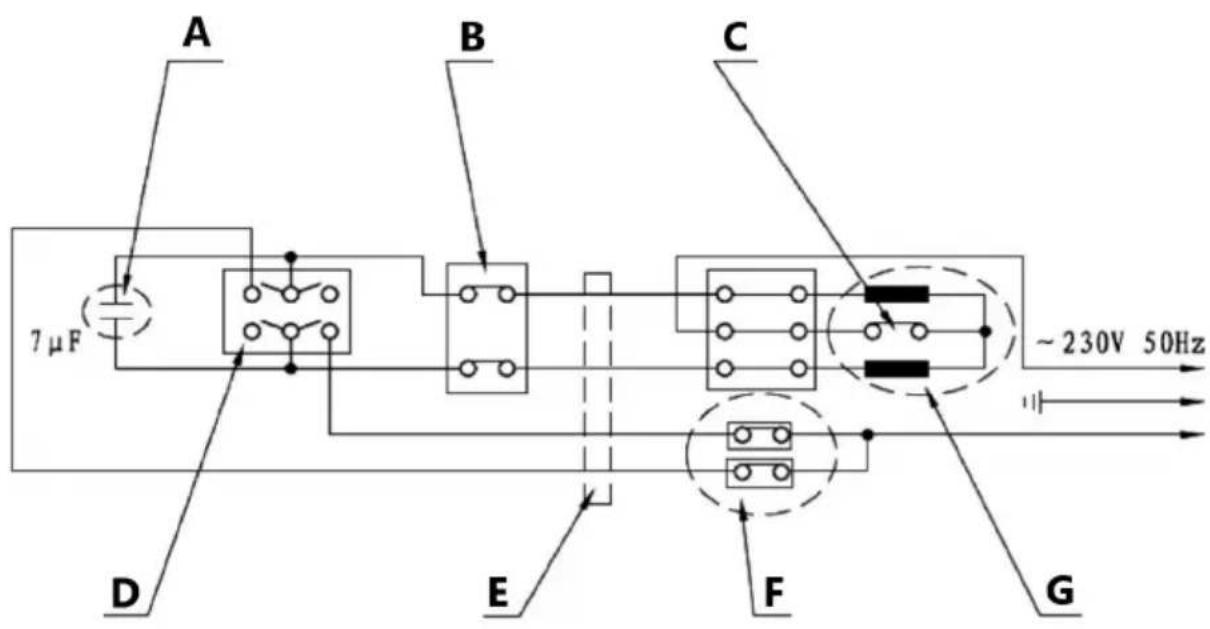

SCHALTPLAN

A 7 μF B C ~ 230V 50Hz D E F G

A - Kondensator

B - Nothalt

C - Überhitzungsschutzschalter
D - Richtungsschalter
E - Steuerkabel
F - Mikroschalter
G - Motor

Zeichnung der Maschine - Explosionszeichnung

Nr.	DE	Menge
1	Seitenplatte des Leerlaufrads	1
2	Passives Rad	2
3	Innerer Abstandshalter	4
4	Lager (6204-2RS)	4
5	Wellensicherungsring 20	4
6	Äußerer Abstandshalter	4
7	Verriegelungsring für das Loch 20	4
8	Antriebsrad	2
9	Seitenplatte für die Antriebsräder	1
10	Getriebewelle	1
11	Lager (6204-ZN)	4
12	Großes Zahnrad	1
13	Lager (61900)	1
14	Vordere Blende	1
15	Lager (6000-2RS)	2
16	Rotor	1
17	Stator	1
18	Feder	1
19	Bremsring	1
20	Getriebedeckel	1
21	Lüfterblatt	1
22	Lüfterabdeckung	1
23	Gehäuse-Abstandhalter	1
24	Verbindungselement des Gehäuses	1
25	Begrenzer	1
26	Begrenzerfeder	2
27	Begrenzer-Unterstützung	2
28	Kronenmutter M6x1,5	4
29	Gewindewelle	2
30	Platte mit einem Loch für den Haken	1
31	Unruhwelle	1
32	Unruhwelle	1
33	Richtungsschalter	1
34	Nothalt	1
35	Stecker	1
36	Kondensator	1
37	Vorderseite des Gehäuses der Fernbedienung	1
38	Mikroschalter	2
39	Gehäuse	1
40	Klemmenblock	1
41	Vieradriges Kabel	1
42	Rückseite des Gehäuses der Fernbedienung	1
43	Verlängerungsstück für den Bewegungsbegrenzer	2

Umwelt - und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES

ÜBER ELEKTRO - UND ELEKTRONIK - ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung

von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).

Utylizacja produktu
