Produkttype	Elektrisk taljeløbervogn
Model	SBS-ET-1000
Mærke	Steinberg
Forsyningsspænding	230 V~ / 50 Hz
Nominel effekt	200 W
Maksimal belastning	999 kg
Kørehastighed	16 m/min
Isolationsklasse	B
IP-beskyttelsesgrad	IP54
Driftscyklus	S3 25% – 10 min
Hjulafstand	68 – 110 mm
Dimensioner (L x B x H)	310 x 300 x 215 mm
Vægt	15,3 kg
Tilsigtet anvendelse	Flytning af laster på enkelt-skinne (I-bjælke)
Styring	Fjernbetjening med nødstop og retningskontakt
Motor	Elektrisk med termisk beskyttelse
Nødstop	Rød knap på fjernbetjeningen
Bevægelsesbegrænser	Mekanisk endestopkontakt
Rutinemæssig vedligeholdelse	Rengøring med blød klud, regelmæssig inspektion, smøring af tandhjul
Omgivelsestemperatur i drift	0 til 40 °C
Relativ luftfugtighed	< 85 %
Maksimal højde	< 1000 m
Opbevaringsbetingelser	-25 til 55 °C, tørt og køligt sted
Medfølgende tilbehør	Fjernbetjening, strømkabel, monteringselementer til spil

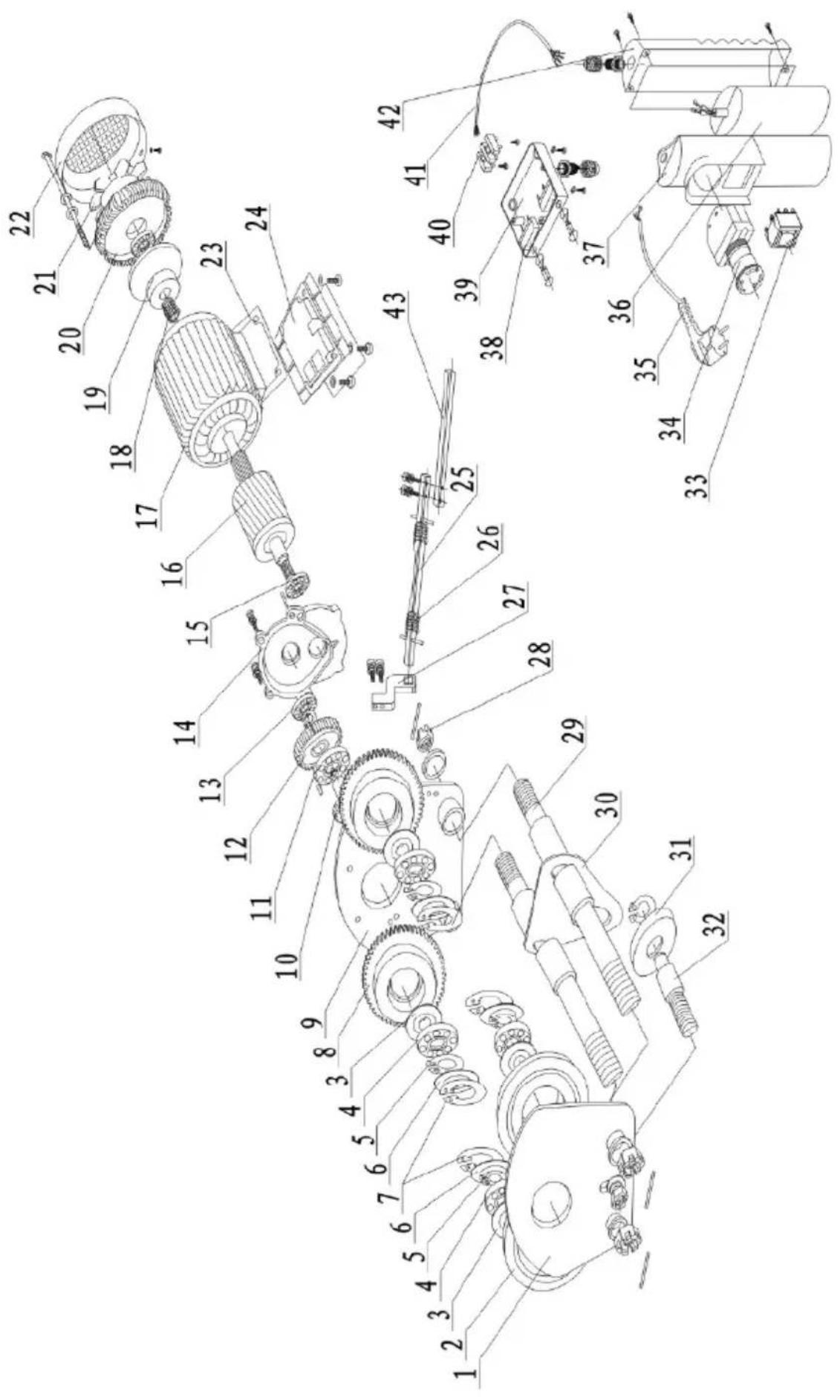

Reparationsmuligheder	Reservedelsliste medfølger, reparation af producentens serviceafdeling
Garanti	Kontakt kundeservice

Ofte stillede spørgsmål - SBS-ET-1000 STEINBERG

Hvordan installeres SBS-ET-1000 vognen på skinnen?

Mål skinnens bredde. Juster afstanden mellem hjulene ved hjælp af afstandsstykkerne, så den er ca. 4 mm større end skinnens bredde. Spænd sekskantmøtrikkerne og fastgør dem med splinter. Kontroller, at hjulene drejer frit, og at sidepladerne er parallelle.

Hvad er den maksimale belastning, som SBS-ET-1000 kan løfte?

Den maksimale belastning er 999 kg. Det er strengt forbudt at overskride denne grænse for at undgå risiko for beskadigelse eller ulykke.

Hvad skal jeg gøre i nødstilfælde under brug?

Tryk straks på nødstopknappen (rød) på fjernbetjeningen. Maskinen stopper. For at nulstille skal du dreje knappen i pilens retning.

Hvilken regelmæssig vedligeholdelse er nødvendig?

Rengør apparatet med en blød klud efter brug. Kontroller regelmæssigt strømkablets, styrekablernes, endestopkontakternes og nødstopknappens tilstand. Smør periodisk tandhjulene og kontroller boltens spænding.

Hvilke sikkerhedsforanstaltninger skal jeg overholde?

Bær beskyttelsesudstyr (hjelm, sko, høreværn). Stå aldrig under en hængende last. Sørg for, at arbejdsområdet er frit. Læs vejledningen grundigt før brug.

Kan jeg selv reparere apparatet?

Nej, reparationer må kun udføres af producentens kundeservice eller en kvalificeret elektriker. Forsøg ikke selv at reparere, da det kan kompromittere sikkerheden.

Hvad er driftscyklussen for SBS-ET-1000?

Driftscyklussen er S3 25% – 10 min. Det betyder, at over en periode på 10 minutter kan apparatet køre i 2,5 minutter (25% af tiden), og derefter skal det køle af i de resterende 7,5 minutter.

Kan jeg bruge apparatet udendørs?

Apparatet har en beskyttelsesgrad IP54, som beskytter mod støv og vandsprøjt. Det anbefales dog til indendørs brug. Undgå regn og meget fugtige omgivelser.

Hvordan undgår jeg overbelastning?

Overskrid aldrig den maksimale belastning på 999 kg. Brug om nødvendigt et dynamometer. Overvåg altid lasten og undgå stød eller ryk under løft.

Hvad gør jeg, hvis motoren stopper under brug?

Motoren er beskyttet af en termisk kontakt. Hvis motoren stopper, skal du vente, til den er kølet af (mindst 10 minutter). Kontroller, at lasten ikke er for stor. Hvis problemet fortsætter, kontakt kundeservice.

BRUGSANVISNING SBS-ET-1000 STEINBERG

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn	Løbekat
Model	SBS-ET-1000
Forsyningsspænding [V~] /Frekvens [Hz]	230/50
Nominel effekt [W]	200
Maximum load [kg]	999
Bevægelseshastighed [m/min]	16
Isoleringsklasse	B
Beskyttelsesklasse IP	IP54
Driftscyklus*	S3 25% - 10min
Hjulspændvidde [mm]	68 - 110
Dimensioner (bredde x dybdex højde) [mm]	310x300x215
Weight [kg]	15,3

Arbejdscyklussen fortæller dig, hvor længe maskinen kan køre i en periode på 10 minutter. I resten af denne tid skal maskinen ikke bruges, så den kan køle af.

1. Generel beskrivelse

Denne betjeningsvejledning er beregnet til at hjælpe med sikker og pålidelig brug. Dette produkt er designet og produceret strengt i henhold til tekniske indikationer, ved hjælp af de nyeste teknologier og komponenter samt opretholdelse af de højeste kvalitetsstandarder.

LÆS OG FORSTÅ DENNE BETJENINGSVEJLEDNING OMHYGGELIGT INDEN ARBEJDET PÅBEGYNDES.

For at sikre en lang og pålidelig drift af apparatet er det nødvendigt at sørge for den korrekte betjening og vedligeholdelse i overensstemmelse med retningslinjerne angivet i denne betjeningsvejledning. De tekniske data og specifikationer angivet i denne betjeningsvejledning er aktuelle. Producenten forbeholder sig retten til at foretage ændringer i forbindelse med forøgelse af kvaliteten. Apparatet er designet og bygget på en sådan måde, at risikoen for støjemission begrænses til det laveste niveau.

Symbolforklaring

CE	Produktet opfylder kravene, angivet i de relevante sikkerhedsstandarder.
	Læs betjeningsvejledningen inden brug.
	Produktet er genanvendeligt.
	FORSIGTIG! eller ADVARSEL! eller HUSK! beskriver en given situation (generelt adverselsskilt)
	Brug høreværn. Eksponering for støj kan forårsage høretab.
	Brug hovedbeskyttelse.
	Brug fodbeskyttelse
	OBS! Advarsel mod elektrisk stød!
	OBS! Roterende elementer!
	OBS! Fare for at knuse hænder
	OBS! Hængende last!
	Udelukkende til indendørs brug.
	OBS! Sørg for, at omkringstående holder sikker afstand fra arbejdspladsen.

OBS! Illustrationerne i denne betjeningsvejledning er kun til reference og kan i nogle detaljer afvige fra det faktiske produkt.

2. Brugssikkerhed

Udtrykket "enhed" eller "produkt" i advarslerne og i beskrivelsen i manualen henviser til Løbekat.

2.1. Elektrisk sikkerhed

a) Apparatets stik skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Originale stik og passende stikkontakter reducerer risikoen for elektrisk stød.

b) Undgå kropskontakt med jordede dele såsom rør, radiatorer, ovne og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet og i kontakt med udstyr, der udsættes for direkte regn, våde overflader og arbejder i fugtige omgivelser. Vand, der kommer ind i apparatet, øger risikoen for skader og elektrisk stød.

c) R ør ikke ved apparatet med våde eller fugtige hænder.

d) Brug ikke kablet til adapteren/strømkablet forkert. Brug den aldrig til at bære apparatet eller til at fjerne stikket fra stikkontakten. Hold ledningen væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder (RCD). Brug af en RCD mindsker risikoen for elektrisk shock.

f) Det er forbudt at bruge udstyret, hvis forsyningsledningen er defekt eller viser tydelige tegn på slitage. En autoriseret elektriker eller servicetekniker skal udskifte den beskadigede ledning

g) For at undgå elektrisk stød må netledningen, stikket eller apparatet ikke nedsænkes i vand eller anden væske. Det er ikke tilladt at anvende udstyret på våde overflader.

h) O BS – LIVSFARE! Under rengøring eller brug af udstyret må det under ingen omstændigheder dyppes i vand eller andre væsker.

i) B rug aldrig produktet i rum med meget høj luftfugtighed/i direkte nærhed af vandbeholdere.

j) Den stikkontakt, som apparatet skal tilsluttes, skal have en jordledning.

2.2. Sikkerhed på arbejdspladsen

a) Oprethold orden på arbejdspladsen og god belysning. Uorden eller dårlig belysning kan føre til ulykker. Vær fremadrettet, se hvad du laver, og brug sund fornuft, när du bruger dette udstyr.

b) Apparatet må ikke bruges i eksplosionsfarlige atmosfærer, f.eks. i nærheden af brandfarlige væsker, gasser eller støv.

c) H vis du finder skader eller uregelmæssigheder i produktets funktion, skal du straks slukke for det og rapportere det til en autoriseret person.

d) Hvis du er i tvivl om, hvorvidt enheden fungerer, skal du kontakte producentens tekniske tjeneste.

e) P roduktet må udelukkende repareres af producentens serviceafdeling. Det er forbudt at reparere udstyret selv!

f) I tilfælde af ild eller brand under apparatets drift skal du kun bruge tørpulverslukkere eller kuldioxid (CO2) ildslukkere til at slukke ilden.

g) Ingen børn eller uvedkommende er tilladt i arbejdsområdet. (Uopmærksomhed kan resultere i tab af kontrol over enheden.)

h) Gem betjeningsvejledningen til fremtidig brug. Hvis apparatet videregives til tredjemand, skal betjeningsvejledningen også afleveres sammen med apparatet.

i) Emballageelementer og små samleelementer bør opbevares utilgængeligt for børn.

j) Hol d apparatet væk fra børn og kæledyr.

k) Under brug af udstyret i kombination med andet udstyr skal anvisninger indeholdt i vejledninger for andet udstyr også overholdes.

OBS! hold børn og andre personer væk fra maskinen, mens den er i drift.

2.3. Personlig sikkerhed

a) Du må ikke betjene dette apparat, hvis du er træt, syg eller påvirket af alkohol, stoffer eller medicin, der kan forringe din evne til at betjene apparatet.
b) Enheden kan betjenes af fysisk egnede personer, som er i stand til at betjene apparatet og som er blevet uddannet i miljø og sikkerhed.
c) Apparatet er ikke beregnet til at blive brugt af mennesker (herunder børn) med nedsatte mentale, sensoriske og mentale funktioner eller uden tilstrækkelig erfaring og / eller viden, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed eller har modtaget instruktioner vedrørende betjening af apparatet.
d) Vær forsigtig og brug din sunde fornuft, når du betjener denne enhed. Et øjebliks uopmærksomhed under betjening af apparatet kan medføre alvorlig personskade.
e) B rug det personlige beskyttelsesudstyr, der kræves til betjening af apparatet, der er angivet i punkt 1 i symbolbeskrivelsen. Brug af passende, certificeret personligt beskyttelsesudstyr reducerer risikoen for personskade.
f) F or at forhindre utilsigtet opstart skal du sørge for, at kontakten er slukket, før du tilslutter en strømkilde.
g) Overvurder ikke dine evner. Oprethold kropsbalancen under hele arbejdstiden. Dette muliggør bedre kontrol af apparatet i uventede situationer.
h) Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan fanges i bevægelige dele.
i) Fjern eventuelle justeringsværktøjer eller skruenøgler, før maskinen tændes. Et værktøj eller en skruenøgle tilbage i en roterende del af maskinen kan forårsage personskade.
j) Apparatet er ikke et legetøj. Børn bør være under opsyn for at sikre, at de ikke leger med apparatet.

2.4. Sikker brug af apparatet

a) Maskinen skal være placeret på et stabilt underlag. Brug værktøjer, der er egnede til applikationen. Et korrekt udvalgt produkt vil udføre det arbejde, som det er designet til, bedre og mere sikkert.
b) Brug ikke apparatet, hvis ON/OFF-kontakten ikke fungerer korrekt (den kan ikke tænde eller slukke apparatet). Apparater, der ikke kan styres med kontakten er farlige, må ikke fungere og skal repareres.
c) Af bryd enheden fra strømforsyningen, før den justeres, rengøres eller serviceres. Denne forebyggende foranstaltning reducerer risikoen for utilsigtet aktivering.
d) O pbevar ubrugte produkter uden for børns rækkevidde og for personer, der ikke er bekendt med apparatet eller denne manual. Produkterne er farlige i hænderne på uerfarne brugere.

e) Hold produktet i god stand. Kontroller, at der ikke er generelle skader eller fejl i forbindelse med bevægelige dele (revner i dele og komponenter eller andre forhold, der kan påvirke sikker drift af apparatet). I tilfælde af fejl skal apparatet repareres før brug.

f) Opbevar apparatet utilgængeligt for børn.

g) Reparation og vedligeholdelse af apparater bør udføres af kvalificerede personer, der kun bruger originale reservedele. Dette vil sikre sikker brug.

h) For at sikre apparatets konstruerede driftsintegritet må du ikke fjerne fabriksinstallerede dæksler eller fjerne skruer.

i) N år du transporterer eller flytter enheden fra lageret til anvendelsesstedet, skal du overholde de sundheds- og sikkerhedsregler for manuel håndtering, der gælder i det land, hvor enheden anvendes.

j) Undgå situationer, hvor enheden standser under kraftig belastning under drift. Dette kan få drevkomponenterne til at overophede og som følge heraf beskadige apparatet.

k) Rør ikke ved bevægelige dele eller tilbehør, medmindre enheden er frakoblet stikket.

I) Rengør apparatet regelmæssigt for at forhindre permanent bundfældning af snavs.

m) Apparatet er ikke et legetøj. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn af en voksen.

n) Det er forbudt at forstyrre konstruktionen af apparatet for at ændre dets parametre eller konstruktion.

o) Hold apparatet væk fra varmekilder og ild.

p) Apparatets ventilationsåbninger må ikke blokeres!

q) Det er forbudt at bruge anordningen til at bære belastninger, der overstiger dens maksimale belastning.

r) Mennesker og dyr må ikke befinde sig under hængende last.

s) Det er forbudt at transportere lasten med anordningen over mennesker eller dyr.

t) D et er forbudt at transportere mennesker eller dyr med denne anordning.

u) Undgå stød, vibrationer og pludselige ændringer i hastigheden ved transport med anordningen. Dette reducerer risikoen for, at lasten falder fra højden.

v) S ørg for, at rummet, hvor lasten skal transporteres, er fri for forhindringer, inden lasten suspenderes.

w) Tilskuere bør advares om, hvordan anordningen fungerer, og de skal holde sig i sikker afstand fra lasten.

x) Vær altid opmærksom på belastningen.

y) Det er forbudt at efterlade en hængende last uden opsyn.

z) Undgå situationer, hvor belastningen kan svinge.

aa) Det er forbudt at udføre mekaniske eller lignende arbejder (svejsning, skæring osv.) på den ophængte last.

bb) Sørg for, at lasten er sikkert og korrekt fastgjort på lastringen.

cc) Faldende belastning kan resultere i personskade eller død.

dd) De t er forbudt at gå eller opholde sig under en hængende last (og i dens umiddelbare nærhed).

ee) Når maskinen anvendes, er det forbudt at trække i kæden/snoren/bæltet i en anden retning end langs sporet. Træk sidelæns kan beskadige maskinen.

ff) Brug ikke overdreven kraft og træk i kæden/snoren/bæltet, hvis der er modstand.

gg) Enheden bør ikke bruges i et ætsende miljø, ved lave omgivelsestemperaturer og til transport af varme, flydende masser.

hh) Undgå at tænde/slukke enheden med meget korte intervaller.

ii) Sørg for, at enheden bevæger sig i den retning, der er indstillet af kontrolknapperne.

jj) Af bryd apparatet fra strømforsyningen, när det ikke er i brug.

kk) Det er forbudt at flytte last fastgjort til jorden eller blokeret af andre genstande.

II) Løft af laster over jorden skal udføres med den lavest mulige hastighed.

mm) Rebet/kæden/bæltet, der er fastgjort til maskinen, skal holdes stramt, när lasten løftes.

nn) Den I-bjælke, som anordningen skal bevæge sig på, skal være i god teknisk stand og må ikke have revner eller deformationer.

oo) Den tilladte belastning er konstant og uafhængig af belastningspositionen.

pp) Enheden er ikke beregnet til kontinuerlig drift. Enhedens driftscyklus skal overholdes.

qq) Hvis enheden bruges i et støjende miljø, skal operatøren bære høreværn.

rr) Det A-vægtede lydtrykniveau ved førerpladsen er mindre end 70 dB.

ss) Den omgivende temperatur på enhedens driftssted skal være i området 0-40°C.

OBS! På trods af at apparatet er designet til at være sikker, har tilstrækkelige beskyttelsesmidler og på trods af brugen af yderligere brugersikkerhedselementer, er der stadig en lille risiko for uheld eller personskade, mens du arbejder med apparatet. Det anbefales at udvise forsigtighed og sund fornuft, når du bruger det.

3. Betingelser for brug

Anordningen er designet til transport på en monorailbane. Den kan bruges som ankerpunkt for spil.

Enhver skade, der skyldes forkert brug, er brugerens ansvar.

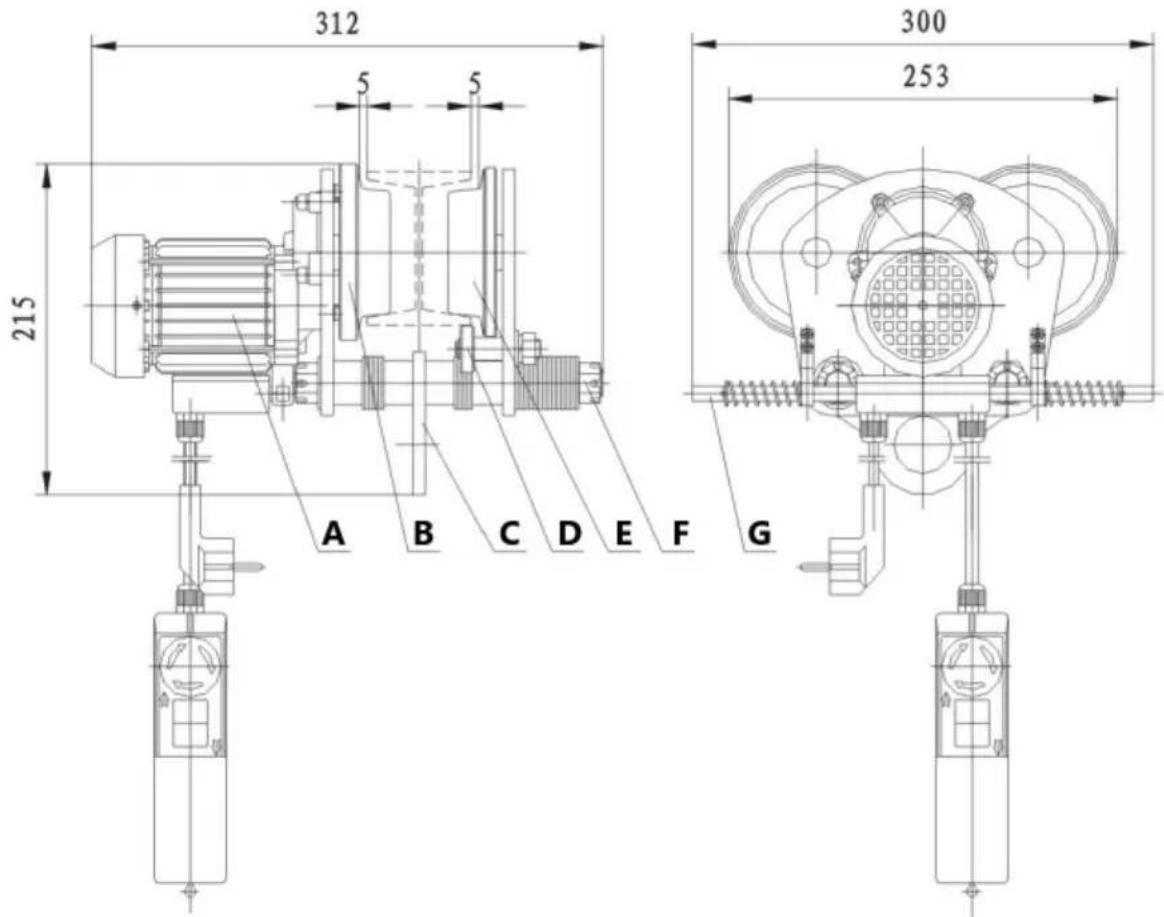

3.1. Produktoversigt

312 5 5 215 A B C D E F G 300 253

A - Motor
B - Aktivt hjul
C - Plade med et hul til krogen
D - Balancehjul
E - Passivt hjul
F - Aksel med gevind
G - Bevægelsesstop

3.2. Klargøring til drift

MILJ∅MAESSIGE FORHOLD

Tabellen nedenfor viser de tilladte miljøforhold, under hvilke maskinen kan arbejde sikkert

Maskinen skal bevæge sig på en l-bjælke af stål med passende bredde.

Sørg for, at den bærende konstruktion, som anordningen skal bevæge sig på, er tilstrækkelig stærk. Det er forbudt at montere anordningen på en konstruktion, hvis dens bæreevne ikke kan kontrolleres. Ansvaret for installationen på understøtningsstrukturen og selve bærestrukturen ligger hos brugeren. Når apparatet placeres på den bærende konstruktion, skal der udvises særlig omhu, og alle betingelser for sikker drift skal være opfyldt.

Apparatet skal placeres på en sådan måde, at netstikket när som helst kan nås. Sørg for, at strømforsyningen til apparatet svarer til de data, der er angivet på typeskiltet!

3.3. Arbejde med apparatet

- Mål bredden af den skinne, som anordningen skal bevæge sig på.

- Sidepladerne skal være jævnt fordelt, og de frie rum på akslerne skal udfyldes med afstandsstykker. Anordningens hjulbredde (målt mellem hjulflangernes inderflader) skal være ca. 4 mm større end bredden af den skinne, som den skal bevæge sig på.

- Spænd de sekskantede møtrikker fast på begge sider af akslerne, og fastgør dem med en clipsnål.

- Sørg for, at enheden er korrekt tæt på skinnen, at hvert hjul ruller frit og har god kontakt med skinneoverfladen, og at sidepladerne er parallelle.

BEMÆRK: Før første brug efter montering af enheden skal du kontrollere, at den fungerer ved at hænge en let last op og rulle enheden langs skinnen flere gange.

Brugsanvisninger:

1) Elektromotoren på vognen er beskyttet af en termisk afbryder.

Maskinen kan stoppe under drift og vil ikke være klar til yderligere drift, før den er kølet ned.

2) Overskrid ikke maskinens maksimale belastning.

3) Brug ikke grænsekontakter som rutinepunkter til at stoppe enheden fra yderligere drift. Disse er kun nødudstyr.

4) Sørg for, at lasten er korrekt fastgjort til krogen eller blokken.

5) Hold altid en sikker afstand fra lasten og rebet.

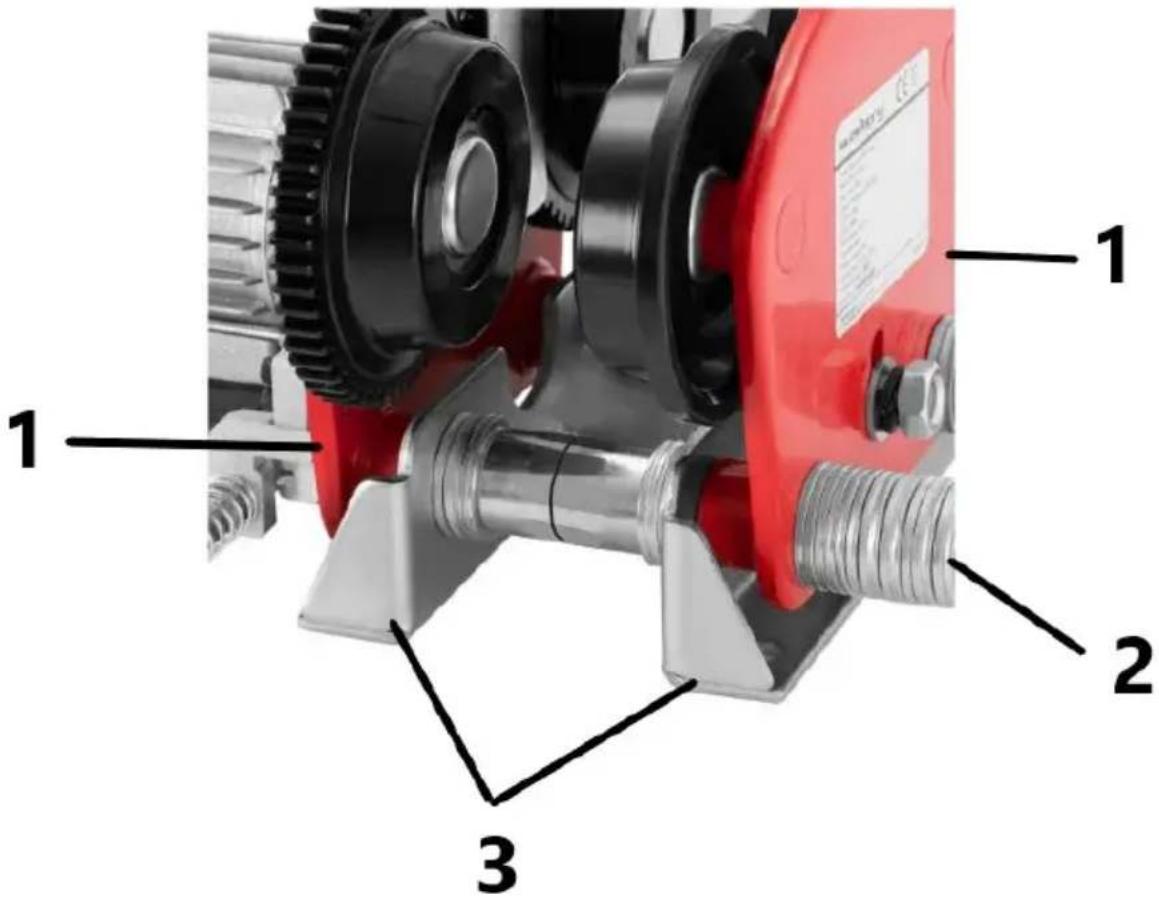

6) Maskinen er udstyret med ekstra elementer, der gør det muligt at samle spilet.

Monter spilet på de gevindskårne aksler, der forbinder sidepladerne.

1- Si deplade
2- Aksel med gevind
3- Elementer til montering af spilet

Enhedskontrol

1) Kontroller, at nødstopkontakten Hvis nødstopkontakten er trykket ned, skal du dreje den i retning af pilesymbolerne for at lade maskinen køre.
2) Tryk på kontakten i overensstemmelse med pilen ved siden af for at starte vognens bevægelse. Afhængigt af din orientering mod maskinen angiver pilene ved siden af kontakten, at du bevæger dig fremad eller bagud (eller til højre eller venstre). Før det egentlige arbejde med maskinen påbegyndes, skal du altid sikre dig, at brugeren kan forudsige, i hvilken retning maskinen vil bevæge sig.

3) Hvis maskinen støder på en forhindring, og bevægelsesbegrænsningsstiften er trykket ind, aktiveres slutkontakten. Maskinen stopper, og det er ikke muligt at fortsætte hen imod forhindringen.

4) I en nødsituation skal du straks trykke på den røde knap (nødstopknappen) for at stoppe maskinen. Maskinen kan ikke betjenes, när der trykkes på N∅DSTOPKNAPPEN.

a) Tag netstikket ud og lade apparatet køle helt af inden hver rengøring, justering eller udskiftning af tilbehør, og også når apparatet ikke er i brug.

b) Brug kun ikke-ætsende midler til at rengøre overfladen.

c) Alle dele skal tørres grundigt efter hver rengøring og før apparatet genbruges.

d) Opbevar apparatet på et køligt og tørt sted, beskyttet mod fugt og direkte sollys.

e) Det er forbudt at sprøjte apparatet med en vandstrøm eller nedsænke det i vand.

f) Sørg for, at vand ikke trænger ind gennem ventilationsåbningerne i huset.

g) Ventilationsåbningerne skal rengøres med en børste og trykluft.

h) Der bør udføres regelmæssig inspektion af apparatet med hensyn til dens tekniske effektivitet og eventuelle skader.

i) Brug en blød klud til rengøring.

j) Kontroller, at nødstopknappen og knappanelet er i god stand.

k) Udskift beskadigede eller slidte dele med jævne mellemrum, og hold passende vedligeholdelsesjournaler.

I) Kontroller regelmæssigt den tekniske tilstand af strøm- og styrekabler

m) Kontroller regelmæssigt, at slutkontakterne fungerer korrekt. Maskinen skal automatisk stoppe, når bevægelsesbegrænsningsstiften møder en forhindring, hvilket vil medføre, at den skubbes ind.

n) Smør regelmæssigt tandhjulene, og kontrollér, at alle bolte er stramt skruet fast.

BORTSKAFFELSE F BRUGT UDSTYR.

Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald ved slutningen af dets levetid, men skal bringes til et indsamlingssted for genbrug af elektriske og elektroniske apparater. Dette er angivet med symbolet på produktet, brugsvejledningen eller emballagen. Materialerne, der bruges i apparatet kan genbruges i overensstemmelse med deres mærkning. Takket være genbrug, brug af materialer eller andre former for genbrug af brugte enheder yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Lokal administration giver dig oplysninger om det relevante punkt til bortskaffelse af brugte enheder..

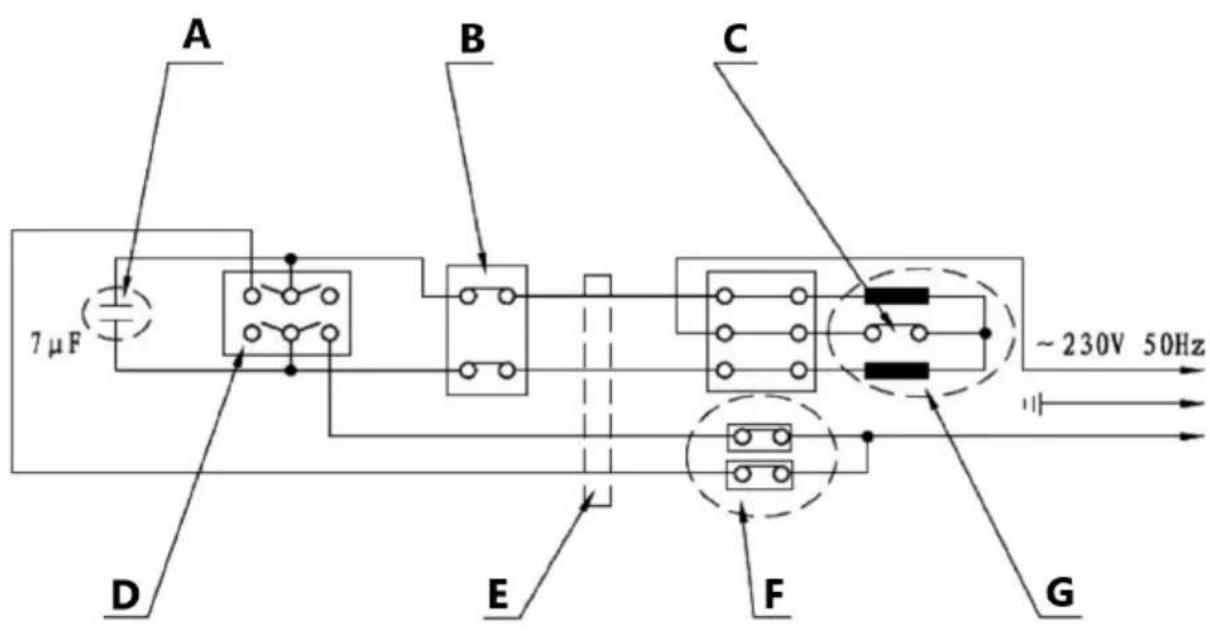

ELEKRISK DIAGRAM

A 7 μF B C ~ 230V 50Hz D E F G

A - Kondensator
B - Nødstop
C - Overophedningsbeskyttelseskontakt
D - Retningskontakt
E - Kontrolkabel
F - Mikroswitch
G - Motor

Tegning af maskinen - eksploderet visning

Nr.	DA	Antal
1	Sideplade til tomgangshjul	1
2	Passivt hjul	2
3	Indvendig afstandsstykke	4
4	Leje (6204-2RS)	4
5	Aksel låsering ∅20	4
6	Ydre afstandsstykke	4
7	Låsering til hullet ∅20	4
8	Drivhjul	2
9	Sideplade til drivhjulene	1
10	Gearaksel	1
11	Leje (6204-ZN)	4
12	Stort tandhjul	1
13	Leje (61900)	1
14	Forhætte	1
15	Leje (6000-2RS)	2
16	Rotor	1
17	Stativ	1
18	Fjeder	1
19	Bremsebøjle	1
20	Geardæksel	1
21	Ventilatorskovl	1
22	Ventilatordæksel	1
23	Afstandsstykke til huset	1
24	Boligens forbindelseselement	1
25	Bevægelsesstop	1
26	Begrænserfjeder	2
27	Støtte til begrænsere	2
28	Kronemøtrik M6x1,5	4
29	Aksel med gevind	2
30	Plade med et hul til krogen	1
31	Balancehjul	1
32	Balanceaksel	1
33	Retningskontakt	1
34	Nødstop	1
35	Stik	1
36	Kondensator	1
37	Fjernbetjeningens forreste kabinet	1
38	Mikroswitch	2
39	Kabinet	1
40	Klemmeblok	1
41	Fire-kerne kabel	1
42	Fjernbetjeningens bagkasse	1
43	Forlængerstykke til bevægelsesbegrænseren	2
