SBS-ET-1000 - Elektrické zdvihací zařízení STEINBERG - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma SBS-ET-1000 STEINBERG ve formátu PDF.
| Typ produktu | Elektrický vozík pro kladkostroj |
| Model | SBS-ET-1000 |
| Značka | Steinberg |
| Napájecí napětí | 230 V~ / 50 Hz |
| Jmenovitý výkon | 200 W |
| Maximální nosnost | 999 kg |
| Rychlost pohybu | 16 m/min |
| Třída izolace | B |
| Stupeň krytí IP | IP54 |
| Pracovní cyklus | S3 25% - 10 min |
| Rozpětí kol | 68 - 110 mm |
| Rozměry (D x Š x V) | 310 x 300 x 215 mm |
| Hmotnost | 15,3 kg |
| Určené použití | Přeprava břemen na monorailové dráze (I nosník) |
| Ovládání | Dálkový ovladač s nouzovým zastavením a přepínačem směru |
| Motor | Elektrický s tepelnou ochranou |
| Nouzové zastavení | Červené tlačítko na dálkovém ovladači |
| Omezovač pohybu | Mechanický koncový spínač |
| Běžná údržba | Čištění měkkým hadříkem, pravidelná kontrola, mazání ozubených kol |
| Provozní okolní teplota | 0 až 40 °C |
| Relativní vlhkost | < 85 % |
| Maximální nadmořská výška | < 1000 m |
| Skladovací podmínky | -25 až 55 °C, suché a chladné místo |
| Dodávané příslušenství | Dálkový ovladač, napájecí kabel, montážní prvky pro naviják |
| Opravitelnost | Seznam náhradních dílů je dodán, opravy provádí autorizovaný servis výrobce |
| Záruka | Informujte se u poprodejního servisu |
Často kladené otázky - SBS-ET-1000 STEINBERG
Dotazy uživatelů ohledně SBS-ET-1000 STEINBERG
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Elektrické zdvihací zařízení ve formátu PDF zdarma! Najděte svůj návod SBS-ET-1000 - STEINBERG a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. SBS-ET-1000 značky STEINBERG.
NÁVOD K OBSLUZE SBS-ET-1000 STEINBERG
Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.
Technické údaje
| Popis parametru Hodnota parametru | |
| Název výrobku | Kladkostroj s pojezdem |
| Model | SBS-ET-1000 |
| Napájecí napětí [V~] /Frekvence [Hz] | 230/50 |
| Jmenovitý výkon [W] | 200 |
| Maximum load [kg] | 999 |
| Rychlost pohybu [m/min] | 16 |
| Třída izolace | B |
| Stupeň krytí IP | IP54 |
| Pracovní cyklus* | S3 25% - 10min |
| Rozsah rozpětí kol [mm] | 68 - 110 |
| Rozměry (šířka x hloubka x výška) [mm] | 310x300x215 |
| Weight [kg] | 15,3 |
Pracovní cyklus udává, jak dlouho může stroj pracovat během 10 minut. Po zbývající dobu by se stroj neměl používat, aby mohl vychladnout.
1. Obecný popis
Účelem pokynů je pomoc při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.
NEŽ ZAČNETE PRACOVAT SE ZAŘÍZENÍM, PEČLIVĚ SI PROČTĚTE TENTO NÁVOD, ABYSTE POROZUMĚLI VŠEM JEHO POKYNŮM.
Pro zajištění dlouhodobého a spolehlivého provozu zařízení dbejte na jeho řádnou obsluhu a údržbu podle doporučení uvedených v těchto pokynech. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje
právo provádět změny související se zvýšením kvality. S ohledem na technický pokrok a omezení hluku je zařízení navrženo a vyrobeno tak, aby bylo riziko vyplývající z emisí hluku omezeno na co nejnižší úroveň.
Vysvětlení symbolů
| CE | Výrobek splňuje požadavky příslušných bezpečnostních norem. |
 | Před použitím se seznamte s pokyny. |
 | Recyklovatelný výrobek. |
 | CAUTION! nebo WARNING! nebo REMEMBER! popisující danou situaci. (všeobecná výstražná značka). |
 | Používejte ochranu sluchu. Expozice hluku může vést ke ztrátě sluchu. |
 | Používejte ochranu hlavy. |
 | Používejte ochranu nohou. |
 | UPOZORNĚNÍ! Výstraha před úrazem elektrickým proudem! |
 | UPOZORNĚNÍ! Rotující části! |
 | UPOZORNĚNÍ! Nebezpečí rozmačkání rukou! |
 | UPOZORNĚNÍ! Zavěšené břemeno! |
 | K použití pouze uvnitř místností. |
UPOZORNĚNÍ! Ujistěte se, že se třetí osoby nacházejí v bezpečné vzdálenosti od pracoviště.
UPOZORNĚNÍ! Ilustrace použité v těchto pokynech k obsluze slouží pouze k náhledu a v některých detailech se mohou lišit od skutečného vzhledu výrobku.
2. Bezpečné používání
UPOZORNĚNÍ! Přečte si všechny výstrahy, které se týkají bezpečnosti, a také všechny návody. Nerespektování výstrah a nedodržování návodů může způsobit úraz elektrickým proudem, požár a/nebo vážná zranění nebo být příčinou smrti.
Výraz "zařízení" nebo "výrobek" v upozorněních a v popisu příručky se vztahuje na kladkostroj s pojezdem.
2.1. Elektrická bezpečnost
a) Zástrčka zařízení musí odpovídat zásuvce. Zástrčku v žádném případě nijak neupravujte. Originální zástrčky a zásuvky snižují riziko zasažení elektrickým proudem.
b) Nedotýkejte se uzemněných částí, jako jsou trubky, ohřívače, kamna a chladničky. Hrozí zvýšené riziko zasažení elektrickým proudem, je-li tělo uzemněno a dotýká se zařízení vystaveného přímému dešti, mokrému povrchu a práci ve vlhkém prostředí. Vniknutí vody do zařízení zvyšuje riziko jeho poškození a zasažení elektrickým proudem.
c) Nedotýkejte se zařízení mokrýma nebo vlhkýma rukama.
d) Kabel používejte podle pokynů. Nikdy ho nepoužívejte k přenášení zařízení nebo k vytahování zástrčky ze zásuvky. Chraňte kabel před zdroji tepla, olejem, ostrými hranami nebo pohyblivými částmi. Poškozené nebo spletené kabely zvyšují riziko zasažení elektrickým proudem.
e) Pokud se nelze vyhnout používání zařízení ve vlhkém prostředí, musí být použito jištění proudovým chráničem (RCD). Používání RCD snižuje riziko úrazu elektrickým proudem.
f) Je zakázáno používat zařízení, pokud je napájecí vodič poškozen nebo jeví známky opotřebení. Poškozený napájecí vodič musí být vyměněn kvalifikovaným elektrotechnikem nebo servisem výrobce.
g) Pro zabránění zasažení elektrickým proudem nevkládejte kabel, zástrčku ani samotné zařízení do vody ani jiné kapaliny. Je zakázáno používat zařízení na mokrých površích.
h) POZOR – OHROŽENÍ ŽIVOTA! Během čištění nebo používání zařízení jej nikdy neponořujte do vody nebo jiných tekutin.
i) Nepoužívejte zařízení v místnostech s velmi vysokou vlhkostí / v bezprostřední blízkosti nádrží na vodu!
j) Elektrická zásuvka, ke které bude zařízení připojeno, musí mít zemnící vodič.
2.2. Bezpečnost na pracovišti
a) Na pracovišti udržujte pořádek a zajistěte dostatečné osvětlení. Nepořádek nebo nedostatečné osvětlení může vést k nehodám a úrazům. Při používání zařízení předcházejte nebezpečným situacím, pozorujte, co se děje, a chovejte se rozumně.
b) N epoužívejte zařízení v potenciálně výbušné atmosféře, například v přítomnosti hořlavých kapalin, plynů nebo prachu.
c) Pokud zjistíte jakékoli poškození nebo nesrovnalosti v provozu výrobku, okamžitě jej vypněte a nahlaste je autorizované osobě.
d) V případě pochybností o funkčnosti zařízení se obratte na technický serv is výrobce.
e) Opravy zařízení může provádět pouze servis výrobce. Je zakázáno provádět opravy svépomocně!
f) Při vznícení nebo požáru používejte na hašení zařízení pod napětím výhradně práškové nebo sněhové hasicí přístroje (CO2).
g) Do pracovního prostoru nesmějí děti ani nepovolané osoby. (Nepozornost může vést ke ztrátě kontroly nad jednotkou.)
h) U schovejte návod na použití zařízení za účelem jeho dalšího použití v budoucnu. Pokud má být zařízení předáno třetím osobám, předejte současně s ním rovněž pokyny k používání.
i) Části balení a drobné montážní prvky ukládejte mimo dosah dětí.
j) Zařízení uložte mimo dosah dětí a zvířat.
k) Během používání tohoto zařízení společně s jinými zařízeními musí být při jejich používání zohledněny také jejich návody k použití.
Zapamatujte si! Během práce se zařízením chraňte děti a jiné, okolní osoby.
2.3. Osobní bezpečnost
a) Nepoužívejte tento přístroj, pokud jste unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků, které by mohly zhoršit vaši schopnost přístroj ovládat.
b) Zařízení mohou obsluhovat pouze osoby fyzicky způsobilé, schopné zvládnout jeho obsluhu a příslušně poučené, které se seznámily s těmito pokyny a byly proškoleny o bezpečnosti a ochraně zdraví při práci.
c) Zařízení není určeno k tomu, aby bylo používáno osobami (včetně dětí) se sníženými psychickými, smyslovými a mentálními funkcemi nebo osobami bez příslušných zkušeností a/nebo znalostí, nejsou-li pod dohledem osoby odpovědné za jejich bezpečnost nebo nebyly-li touto osobou poučeny o obsluze zařízení.
d) Při obsluze tohoto zařízení dbejte zvýšené opatrnosti a zdravého rozumu. Chvíle nepozornosti při práci může vést k vážnému zranění.
e) Používejte osobní ochranné prostředky vyžadované při práci se zařízením a uvedené v bodu 1 vysvětlivek symbolů. Používání vhodných a atestovaných osobních ochranných prostředků snižuje riziko úrazu.
f) Pro zabránění náhodnému uvedení zařízení do provozu zkontrolujte před připojením ke zdroji napájení, zda je přepínač v poloze „vypnuto“.
g) Nepřeceňujte své možnosti. Po celou dobu práce udržujte rovnováhu. Ta umožňuje lepší kontrolu nad zařízením v neočekávaných situacích.
h) Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice udržujte v dostatečné vzdálenosti od pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny a vtaženy.
i) Před zapnutím zařízení odstraňte veškeré seřizovací nástroje, nářadí nebo klíče. Nástroje, nářadí nebo klíč ponechaný v otáčející se části zařízení může způsobit zranění.
j) Zařízení není hračka. Zabraňte dětem, aby si se zařízením hrály.
2.4. Bezpečné používání zařízení
a) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně. Používejte nářadí určené k danému účelu. Správně zvolený výrobek odvede lepší a bezpečnější práci, pro kterou byl navržen.
b) Zařízení nepoužívejte, nefunguje-li přepínač ON/OFF (nezapíná ani nevypíná zařízení). Zařízení, která nemohou být kontrolována pomocí přepínače, jsou nebezpečná, nesmějí se používat a musejí být opravena.
c) Před seřizováním, čištěním nebo údržbou odpojte zařízení od napájení. Takové preventivní opatření snižuje riziko náhodného uvedení do provozu.
d) Nepoužitý výrobek uchovávejte mimo dosah dětí a osob, které nejsou seznámeny s přístrojem nebo tímto návodem. V rukou nezkušených uživatelů jsou tato zařízení nebezpečná.
e) Udržujte zařízení v dobrém technickém stavu. Před každou prací zkontrolujte, zda zařízení není poškozeno nebo nejsou poškozeny jeho pohyblivé části (praskliny částí nebo veškeré jiné podmínky, které mohou mít vliv na bezpečný chod zařízení). V případě poškození předejte zařízení do opravy ještě před jeho použitím.
f) Zařízení chraňte před dětmi.
g) Opravu a údržbu zařízení musí provádět kvalifikovaní pracovníci pomocí výhradně originálních náhradních dílů. Bude tak zajištěno bezpečné používání.
h) Aby byla zajištěna provozní integrita jednotky tak, jak byla navržena, neodstraňujte kryty instalované výrobcem ani šrouby.
i) Při přepravě nebo přemístování zařízení ze skladu na místo použití dodržujte zdravotní a bezpečnostní předpisy pro ruční manipulaci platné v zemi, kde se zařízení používá.
j) Vyhněte se situacím, kdy se přístroj při velkém zatížení během provozu zastaví. Může to způsobit přehřátí součástí pohonu a v důsledku toho poškození zařízení.
k) Nedotýkejte se žádných pohyblivých částí nebo příslušenství, pokud není zařízení odpojeno od sítě.
I) Zařízení pravidelně čistěte, aby nedošlo k trvalému usazování nečistot.
m) Zařízení není hračka. Čištění a údržbu nesmějí provádět děti bez dozoru dospělé osoby.
n) Je zakázáno zasahovat do konstrukce zařízení a provádět změny jeho parametrů nebo konstrukce.
o) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojů ohně a tepla.
p) Nezakrývejte větrací otvory zařízení!
q) Je zakázáno používat zařízení k prénášení břemen přesahujících jeho maximální zatížení.
r) Osoby a zvířata se nesmějí pohybovat pod zavěšeným břemenem.
s) Přeprava nákladu pomocí zařízení nad lidmi nebo zvířaty je zakázána.
t) Přeprava lidí nebo zvířat pomocí tohoto zařízení je zakázána.
u) Při přepravě pomocí zařízení zabraňte otřesům, nárazům a prudkým změnám rychlosti. Sníží to riziko pádu nákladu z výšky.
v) Před zavěšením břemene se vždy ujistěte, že v prostoru, v němž bude probíhat manipulace, nejsou žádné překážky.
w) Přítomné osoby upozorněte na práci zařízení a zajistěte, aby se zdržovaly v bezpečné vzdálenosti od nákladu.
x) Vždy dávejte pozor na náklad.
y) Je zakázáno ponechávat zavěšený náklad bez dozoru.
z) Zabraňte rozhoupání nákladu.
aa) Je zakázáno provádět jakékoliv mechanické nebo podobné práce (svařování, řezání, apod.) na zavěšeném nákladu.
bb) Zkontrolujte, zda je náklad stabilně a řádně připevněný na kroužku na zátěž.
cc) Pád nákladu může způsobit zranění nebo smrt.
dd) Je zakázáno pohybovat se a pobývat pod zavěšeným nákladem (a v jeho bezprostřední blízkosti).
ee) Při používání stroje je zakázáno tahat za řetěz/lano/pás jiným směrem než podél dráhy. Tažení do stran může způsobit poškození zařízení.
ff) V případě odporu nepoužívejte nadměrnou sílu a nestrhávejte řetěz/lano/pás.
gg) Zařízení by se nemělo používat v korozivním prostředí, při nízkých okolních teplotách, a ani pro manipulaci s horkými kapalnými hmotami.
hh) Vyhýbejte se střídavému zapínání a vypínání zařízení ve velmi krátkých časových intervalech.
ii) Ujistěte se, že se zařízení pohybuje tím směrem, který byl zadán ovládacími prvky.
jj) Pokud zařízení nepoužíváte, odpojte ho od napájení.
kk) Je zakázáno manipulovat s náklady připevněnými k podlaze nebo zablokovanými jinými předměty.
II) Zvedání nákladů nad zem provádějte při nejnižší možné rychlosti.
mm) Lano/řetěz/pás připevněný ke stroji musí být při zvedání břemene napnutý.
nn) I-nosník, na kterém se bude zařízení pohybovat, musí být v dobrém technickém stavu a nesmí mít žádné trhliny ani deformace.
oo) Maximální povolené zatížení je neměnné a nezávislé na poloze, v jaké se náklad nachází.
pp) Zařízení není určeno k nepřetržitému provozu. Dodržujte pracovní cykly zařízení.
qq) Pokud používáte zařízení v hlučném prostředí, měl by být operátor vybaven chrániči sluchu.
rr) Hladina akustického tlaku měřená na stupnici A na operátorském pracovišti je nižší než 70 dB.
ss) Okolní teplota v místě práce zařízení by se měla pohybovat v rozmezí 0-40 °C.
UPOZORNĚNÍ! Přestože zařízení bylo navrženo tak, aby bylo bezpečné a mělo dostatečné ochranné prostředky a navzdory použití dalších bezpečnostních prvků chránících uživatele, existuje i nadále malé riziko úrazu či zranění při práci se zařízením. Doporučujeme, abyste při používání s výrobkem nakládali opatrně a rozumně.
3. Pravidla používání
Zařízení je určeno pro přepravu po jednokolejné trati. Lze jej použít jako kotevní bod pro navijáky.
Zodpovědnost za veškeré škody, které vzniknou jako důsledek používání zařízení způsobem, který není v souladu s jeho určením, je na straně uživatele.

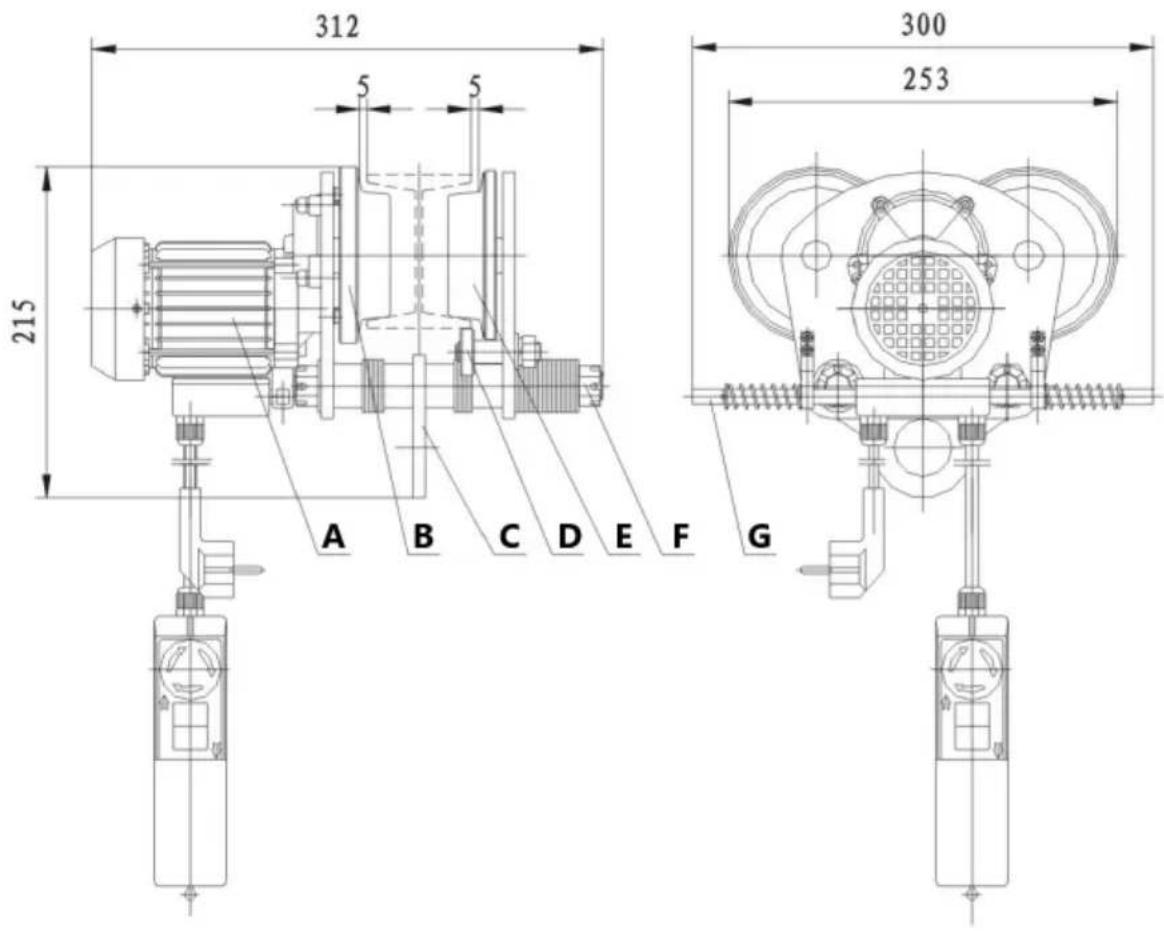

3.1. Přehled produktů
B - Aktivní kolo
C - Deska s otvorem pro háček
D - Vyvažovací kolečko
E - Pasivní kolo
F - Závitová hřídel
G - Doraz pohybu
3.2. Příprava k práci
PODMÍNKY PROSTŘEDÍ
V následující tabulce jsou uvedeny přípustné podmínky prostředí, v nichž stroj může bezpečně pracovat
| Okolní teplota [°C] | 0 ~ 40 |
| Relativní vlhkost [%] | < 85 |
| Výška [m n. m.] | < 1000 |
| Teplota přepravy a skladování [°C] | -25 ~ 55 |
MONTÁŽ ZAŘÍZENÍ
Stroj by se měl pohybovat na ocelovém I-nosníku odpovídající šířky.
Ujistěte se, že nosná konstrukce, na které se bude zařízení pohybovat, je dostatečně pevná. Je zakázáno montovat zařízení na konstrukci, jejíž nosnost nelze ověřit. Za namontování na nosnou konstrukci a za samotnou nosnou konstrukci je odpovědný uživatel. Při umístování zařízení na nosnou konstrukci je třeba dbát zvláštní opatrnosti a zajistit všechny podmínky vhodné pro bezpečný provoz.
Zařízení umístěte tak, aby byl vždy zajištěn přístup k síťové zástrčce. Nezapomeňte, že napájení zařízení musí odpovídat údajům uvedeným na typovém štítku!
3.3. Práce se zařízením
- Změřte šířku kolejnice, po které se má zařízení pohybovat.
- Boční desky musí být rovnoměrně rozmístěny a volné prostory na hřídelích musí být vyplněny distančními podložkami. Šířka kola zařízení (měřeno mezi vnitřními plochami přírub kola) by měla být přibližně o 4 mm větší než šířka kolejnice, po které se má pohybovat.
- Pevně utáhněte šestihranné matice na obou stranách hřídelí a zajistěte je závlačkou.
- Ujistěte se, že je jednotka správně přiblížena ke kolejnici, že se každé kolo volně odvaluje a udržuje dobrý kontakt s povrchem kolejnice a že jsou boční desky rovnoběžné.
POZNÁMKA: Před prvním použitím po sestavení zařízení ověřte jeho funkčnost zavěšením lehkého břemene a několikerým přejetím zařízení po kolejnici.
Pokyny k používání
1) Elektromotor vozíku je chráněn tepelným spínačem.
Stroj se může během provozu zastavit a před vychladnutím nebude připraven k dalšímu provozu.
2) Nepřekračujte maximální zatížení stroje.
3) Nepoužívejte koncové spínače jako rutinní body pro zastavení zařízení z dalšího provozu. Jsou to pouze nouzová zařízení.
4) Ujistěte se, že je náklad správně připevněn k háku nebo bloku.
5) Vždy dodržujte bezpečnou vzdálenost od břemene a lana.

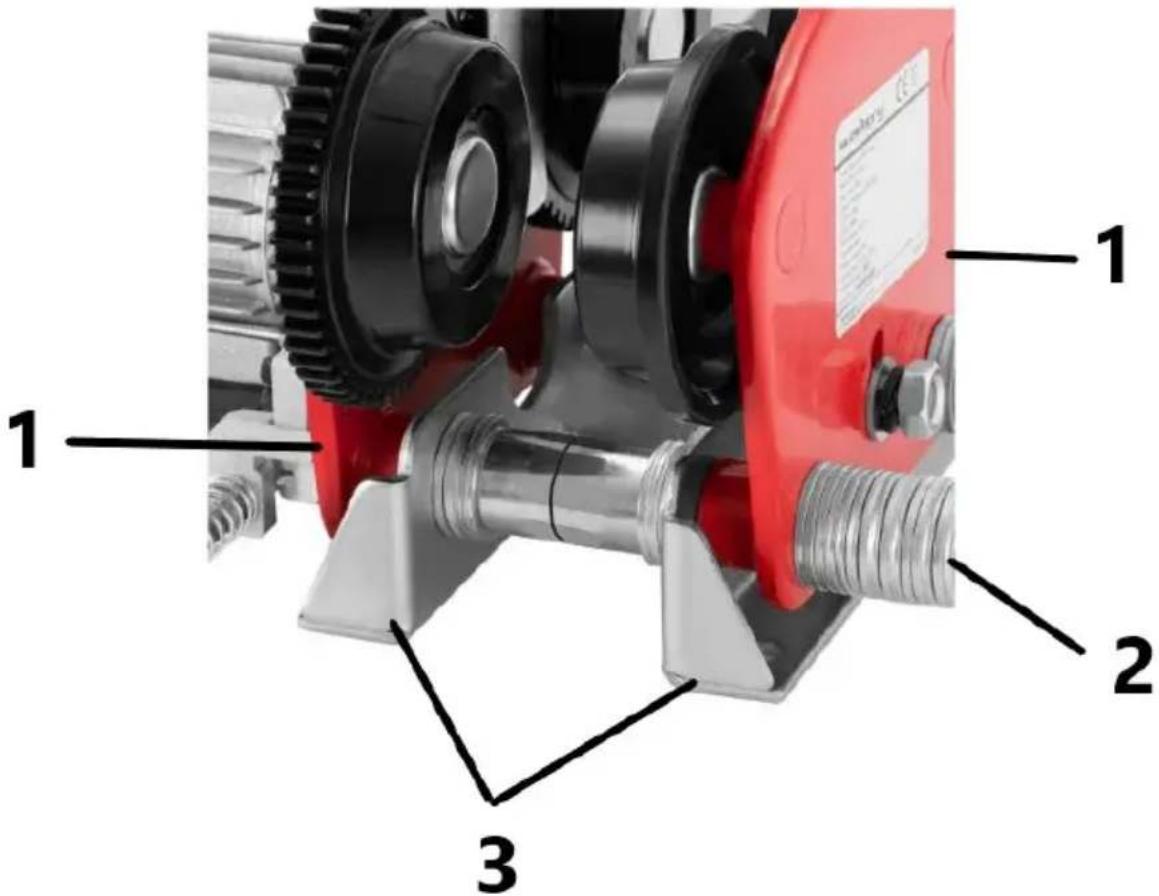

6) Stroj je vybaven přídavnými prvky umožňujícími montáž navijáku. Nainstalujte naviják na závitové hřídele, které spojují boční desky.
1- Boční deska
2- Závitová hřídel
3- Prvky pro montáž navijáku

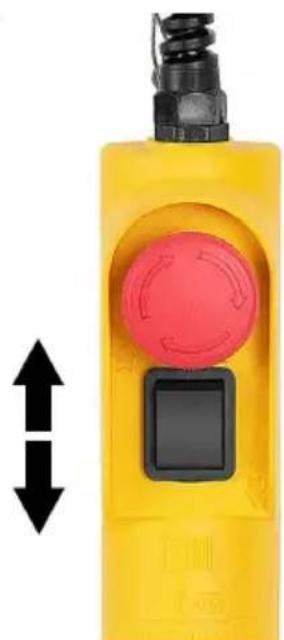

Ovládání zařízení
1) Zkontrolujte, zda je stisknuto tlačítko nouzového zastavení Pokud je stisknuto tlačítko nouzového zastavení, otočte jím ve směru symbolů šipky, aby stroj mohl pracovat.
2) Stisknutím spínače podle šipky vedle něj uvedete vozík do pohybu. V závislosti na vaší orientaci vůči stroji budou šipky vedle spínače označovat pohyb vpřed nebo vzad (nebo doprava či doleva). Před zahájením vlastní práce se strojem se vždy ujistěte, že uživatel dokáže předvídat směr, kterým se bude stroj pohybovat.
3) Pokud stroj narazí na překážku a kolík omezovače pohybu je stisknutý, aktivuje se koncový spínač. Stroj se zastaví a není možné pokračovat v pohybu směrem k překážce.
4) V případě nouze okamžitě stiskněte červené tlačítko (tlačítko nouzového zastavení), abyste stroj zastavili. Stroj nelze obsluhovat ve chvíli, kdy je nouzový vypínač stisknutý.
3.4. ČISTĚNÍ A ÚDRŽBA
a) Před každým čištěním, seřízením, výměnou vybavení a rovněž není-li zařízení používáno, vytáhněte síťovou zástrčku a zařízení nechejte zcela vychladnout.
b) Na čistění ploch zařízení používejte výhradně přípravky neobsahující leptavé látky.
c) Po každém čištění všechny části dobře usušte, než budete zařízení znovu používat.
d) Zařízení uchovávejte na suchém a chladném místě chráněném před vlhkostí a přímým slunečním zářením.
e) Na zařízení nestříkejte vodu ani ho nevkládejte do vody.
f) Dejte pozor, aby skrze otvory, které se nacházejí na krytu, nepronikla voda.
g) Větrací otvory čistěte štětečkem a stlačeným vzduchem.
h) Zařízení pravidelně kontrolujte z hlediska jeho technické funkčnosti a na jakákoli poškození.
i) K čistění používejte měkký hadřík.
j) Před každým použitím stroje zkontrolujte, zda nouzový vypínač a tlačítkový panel jsou v dobrém technickém stavu.
k) Průběžně provádějte výměnu poškozených či opotrebených dílů a uchovávejte příslušnou dokumentaci o údržbě.
I) Pravidelně kontrolujte technický stav napájecího kabelu a ovládacích kabelů.
m) Pravidelně kontrolujte správnou funkci koncových spínačů. Stroj by se měl automaticky zastavit, jakmile kolík omezovače pohybu narazí na překážku, která ho zatlačí dovnitř.
n) Pravidelně promazávejte převody a kontrolujte utažení všech šroubů.
LIKVIDACE POUŽITÝCH ZAŘÍZENÍ.
Po skončení životnosti toto zařízení nelikvidujte s normálním komunálním odpadem, ale odevzdejte ho do sběrného dvora za účelem recyklace elektrických a elektronických zařízení. Informuje o tom symbol umístěný na výrobku, v návodu k obsluze nebo na obalu. Plasty použité v zařízení jsou vhodné pro opakované použití v souladu s jejich označením. Díky opakovanému použití, využití materiálů nebo jiným formám využívání opotřebovaných zařízení přispíváte k ochraně našeho životního prostředí.
Informace o příslušném sběrném dvoře pro likvidaci vyřazených zařízení Vám poskytne orgán místní samosprávy.

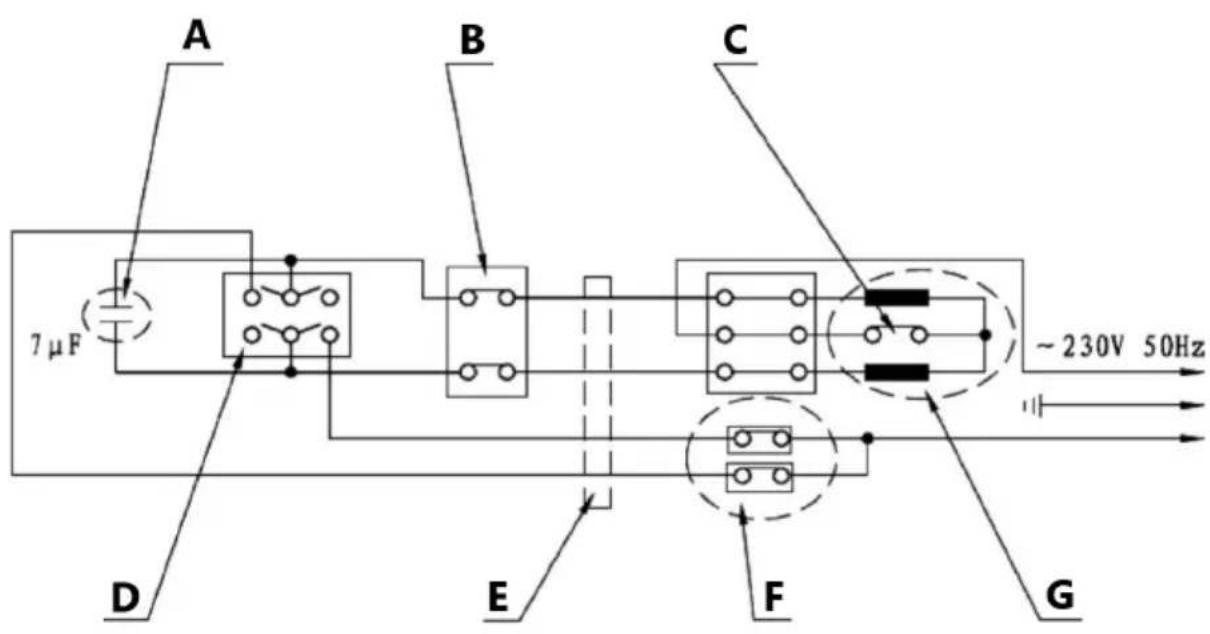

ELEKTRICKÉ SCHÉMA
B - Nouzové zastavení
C - Spínač ochrany proti přehřátí
D - Přepínač směru
E - Ovládací kabel
F - Mikrospojka
G - Motor

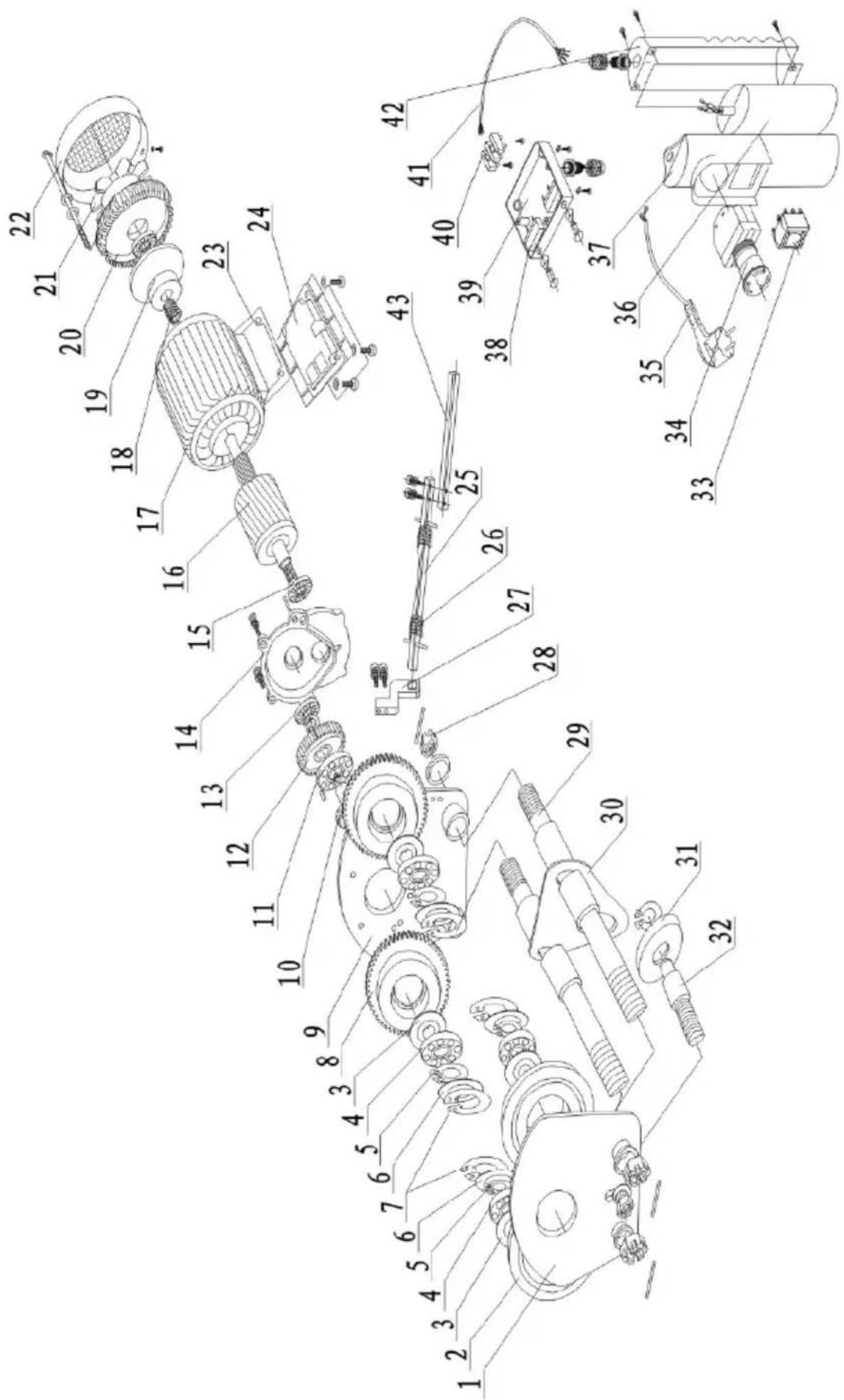

Výkres stroje - pohled po rozbalení
| Č. | CZ | Počet |
| 1 | Boční deska volnoběžného kola | 1 |
| 2 | Pasivní kolo | 2 |
| 3 | Vnitřní distanční vložka | 4 |
| 4 | Ložisko (6204-2RS) | 4 |
| 5 | Pojistný kroužek hřídele 20 | 4 |
| 6 | Vnější mezerník | 4 |
| 7 | Pojistný kroužek pro otvor 20 | 4 |
| 8 | Hnací kolo | 2 |
| 9 | Boční deska pro hnací kola | 1 |
| 10 | Převodový hřídel | 1 |
| 11 | Ložisko (6204-ZN) | 4 |
| 12 | Velké ozubené kolo | 1 |
| 13 | Ložisko (61900) | 1 |
| 14 | Přední záslepka | 1 |
| 15 | Ložisko (6000-2RS) | 2 |
| 16 | Rotor | 1 |
| 17 | Stator | 1 |
| 18 | Pružina | 1 |
| 19 | Brzdový kroužek | 1 |
| 20 | Kryt převodovky | 1 |
| 21 | Lopatka ventilátoru | 1 |
| 22 | Kryt ventilátoru | 1 |
| 23 | Distanční pouzdro | 1 |
| 24 | Spojovací prvek pouzdra | 1 |
| 25 | Doraz pohybu | 1 |
| 26 | Omezovací pružina | 2 |
| 27 | Podpora omezovače | 2 |
| 28 | Korunová matice M6x1,5 | 4 |
| 29 | Závitová hřídel | 2 |
| 30 | Deska s otvorem pro háček | 1 |
| 31 | Vyvažovací kolečko | 1 |
| 32 | Vyvažovací hřídel | 1 |
| 33 | Přepínač směru | 1 |
| 34 | Nouzové zastavení | 1 |
| 35 | Zástrčka | 1 |
| 36 | Kondenzátor | 1 |
| 37 | Přední kryt dálkového ovládání | 1 |
| 38 | Mikrospojka | 2 |
| 39 | Kryt | 1 |
| 40 | Blok svorek | 1 |
| 41 | Čtyřžilový kabel | 1 |
| 42 | Zadní kryt dálkového ovládání | 1 |
| 43 | Nástavec pro omezovač pohybu | 2 |
