BEDIENUNGSANLEITUNG PA820 Unitech

Beschreibung des PA820

Vielen Dank für den Kauf des robusten PA820 Handheld Computers.

Der Unitech PA820 ist ein robuster Handheld Computer, um Ihre mobilen Einsatzkräfte in der heutigen aggressiven Geschäftswelt optimal auszustatten. Da Produktivität und Effizienz die Faktoren des Erfolges darstellen, bietet der PA820 Mitarbeitern im Außendienst eine Reihe von Werkzeugen zur Datensammlung und eine umfassende, drahtlose Kommunikationsplattform in einem kompakten, beständigen und ergonomischen Formfaktor.

Unitech, ein weltweiter Anbieter von automatischen Identifizierungs- und Datenerfassungstechnologien, verkündet hiermit stolz die Verfügbarkeit des robusten PA820 Industrie-PDA. Dieser PDA ist super-beständig und leistungsstark. Er bietet vielfache Anschlussmöglichkeiten und eine breite Palette an Funktionen. Der unitech PA820 ist wasserdicht und nach MIL-STD-810G zertifiziert, was ihn für den Einsatz in allen möglichen Bereichen qualifiziert.

Vielseitige Fähigkeiten

Der PA820 verfügt über ein kapazitives LCD mit 480 x 640 Pixeln Auflösung und einer Diagonale von 3,5 Zoll. Das LCD ist hintergrundbeleuchtet und verringert damit Reflektionen, wodurch der Anwender in allen möglichen Lichtverhältnissen auf den Bildschirm fokussiert bleiben kann. Er verfügt über einen schnellen und leistungsstarken 1 GHz TI Prozessor. Der PA820 läuft mit dem Windows Embedded Handheld 6.5 Betriebssystem in Kombination mit der branchenführenden 1D Laser Scan-Engine und einer benutzerfreundlichen alphanumerischen Tastatur für eine schnelle Dateneingabe und einfache Erfassung von Strichcodes in Echtzeit, was die Produktivität der Mitarbeiter erhöht und die Betriebskosten verringert.

Moderne Drahtlostechnologie

Auf der drahtlosen Seite bietet der PA820 integriertes 802.11 a/b/g/n WLAN, sowie Bluetooth 2.1. + EDR. Er wurde für überragende Drahtlosmöglichkeiten wie z.B. Unterstützung von 3,75 G Funktechnologie mit Quadband UMTS / HSPA+ (850/900/1900/2100 MHz) und Dualband GSM (850/1900 MHz) programmiert, um eine hohe Flexibilität für Mitarbeiter im Außendienst für eine ständige Verbindung bieten zu können. Eine 5 Megapixel Kamera und

umfassende GPS Aufzeichnungsfunktionen sind weitere Beweise dafür, dass der PA820 ein hochmodernes Gerät für eine Vielzahl von Anwendungen ist.

Robustheit und Zuverlässigkeit

Der PA820 wurde für eine hohe Leistung und Zuverlässigkeit in anspruchsvollen Umgebungen entwickelt. Der PA820 ist robust genug, um einen Sturz aus 1,80 Metern Höhe auf Beton zu überstehen. Zudem ist er IP66 zertifiziert und das Gehäuse vollständig gegen Staub und Feuchtigkeit, sowie Hochdruckwasserstrahlen geschützt. Aber nicht nur das. Dieses Gerät erfüllt auch die strenge MIL-STD-810G Militärnorm mit Stoßfestigkeit, Anti-Vibration und einem großen Betriebstemperaturbereich von -20°C bis 60°C.

Neben all diesen Vorteilen ist der PA820 kompakt genug, um in einer Hand gehalten werden zu können. Mit dem tollen ergonomischen Design bietet er eine unerreichte Leistung bei der Datensammlung und eine hohe Zuverlässigkeit in Anwendungen bei Militär, Logistik, Außendienst und anspruchsvollen Umgebungen.

Technische Daten

Eigenschaften
Windows Embedded Handheld 6.5 Betriebssystem
Ultra-robuste Konstruktion: IP66 zertifiziert, 1,8M Sturz und MIL-STD-810G zertifiziert
Kompaktes Design: nur 452 g
Großes 3,5 Zoll Farb-TFT Multitouch Display, im Sonnenlicht ablesbar
Integrierter 1D Scanner und 5-Megapixel Kamera
Neuestes Bluetooth v2.1, GPS und WLAN 802.11 a/b/g/n
Großer Temperaturbereich: Betrieb: -20°C~ +60°C / Lagerung: -30°C~ +70°C
Systemeigenschaften
CPU	TI AM3715 1 GHz
Speicher	512 MB Mobil DDR RAM512 MB NAND Flash
OS	Windows Embedded Handheld 6.5 Professional und Classic
Sprachunterstützung	Englisch, Vereinf. Chinesisch, Traditionelles Chinesisch Japanisch, Spanisch, Deutsch, Französisch
Anzeige
Kapazitives Touchpanel
3,5" Farb 480 x 640 LCD, im Sonnenlicht ablesbar
Kamera / Fotos / Video
5,0 Megapixel Autofokuskamera mit Flash Unterstützung und SW MPEG Decoder / Encoder
Symbolsätze
1D Strichcode EngineUPC-A/E, EAN-8/13, Codabar, Code 39, Code 39 Full ASCI, Code 93, Code 32, Interleaved & Std. 2 von 5, EAN 128, Code 11, Delta, MSI / Plessey, Code 128, Toshiba
Audio
1 W Lautsprecher
3,5 mm Kopfhörerbuchse
Empfänger
Tastenfeld
20 Ziffern- und Funktionstasten, 2 Scannertasten, 1 Ein/Aus-Taste
Behördliche Genehmigungen
CE, FCC, BSMI, VCCI, CCC, RoHS konform
Erweiterungsschacht
MicroSD	microSD Einschub mit SDHC Unterstützung (bis zu 32 GB)
Kommunikation
USB	USB 2.0 Client und Host
WLAN	IIEEE 802.11 a/b/g/n
Bluetooth	Bluetooth 2.1 + EDR
WWAN	3,75 G FunkUMTS / HSPA+, 3GPP Release 6/7USA:Dualband UMTS / HSPA+ (850, 1900 MHz),Dualband GSM (850/1900 MHz)EU:Dual Band UMTS / HSPA+ (900/2100 MHz),
Stromquelle
Hauptbatterie	8.14 Watt-Hour 3.7V @2200 mAh14.8 Watt- Hour 3.7V @4000 mAh
Backup-Batterie	Li-Coin Unterstützt 2 Stunden backup
Gehege
Gewicht	452 g mit Batterie
Abmessung	163,8 x 87,4 x 36,7 (mm)
Umgebung
Betriebstemperatur	-4°F bis 140°F (-20°C bis 60°C)
Lagertemperatur	-22°F bis 158°F (-30°C bis 70°C)
Ladetemperatur	32°F bis 104°F (0°C bis 40°C)
Relative Feuchtigkeit	5% ~ 95% (nicht kondensierend)
Sturzdaten	1,8 Meter MIL-STD 810G, Methode 516.6, Vorgang IV
Versiegelung	IP66
Vibrations- und Stoßtest	MIL-STD-810G, Methode 514.6, Vorgang IMIL-STD-810G, Methode 514.6, Vorgang II,Kategorie 5
Software
Microsoft Visual Studio 2005/2008
Mobil SIP (VoIP)
Auto Installer
Benachrichtigung
LEDs, Vibrator
Mobile Geräteverwaltung Software und Dienste
MoboLink®
Geräteverwaltung; Anwendungsverwaltung; Ereignis Trigger
Zubehör
Single Slot USB Client / Host / Ethernet StationHandschlaufe
Handschlaufe
2200 und 4000 mAH Standardakku
USB Kommunikation mit Kabelhalterung
Netzteil mit verschiedenen Steckern

PA820 Produkteinführung & Zubehör-Set

PA820 Terminal	USB Kabel
Netzteilstecker	Akku
Handschlaufe

PA820 Beschreibung

Die folgenden Abschnitte beschreiben die Hauptkomponenten und Funktionen von PA820.

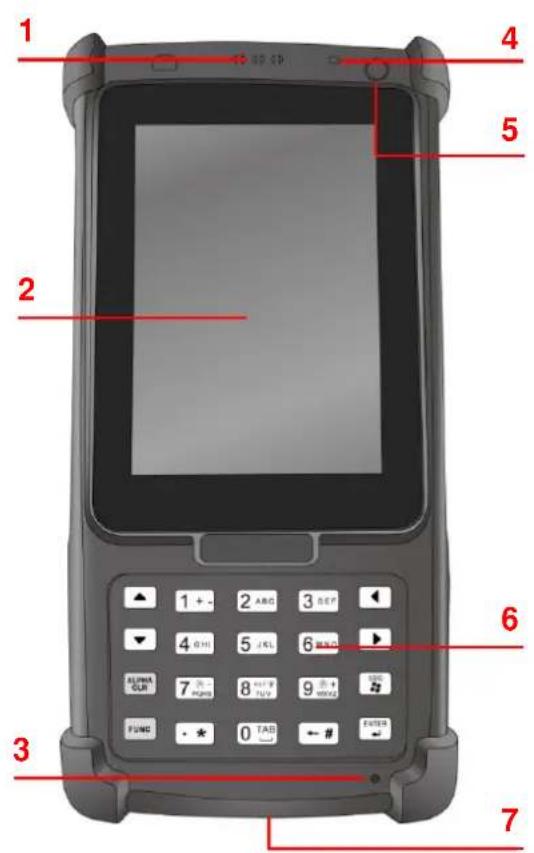

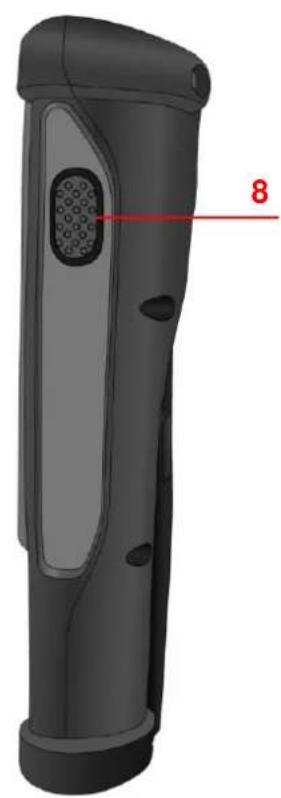

PA820 Vordere und rechte Ansicht

1 2 3 4 5 6 7 8 9 0 TAD FUNG ALPHA CUR PENG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAWG TAW

1	LED-Anzeigen	5	Einschalttaste
2	LCD Touchscreen	6	Tastenfeld
3	Mikrofon	7	Universalanschluss
4	Empfänger	8	Scanner Auslösetaste

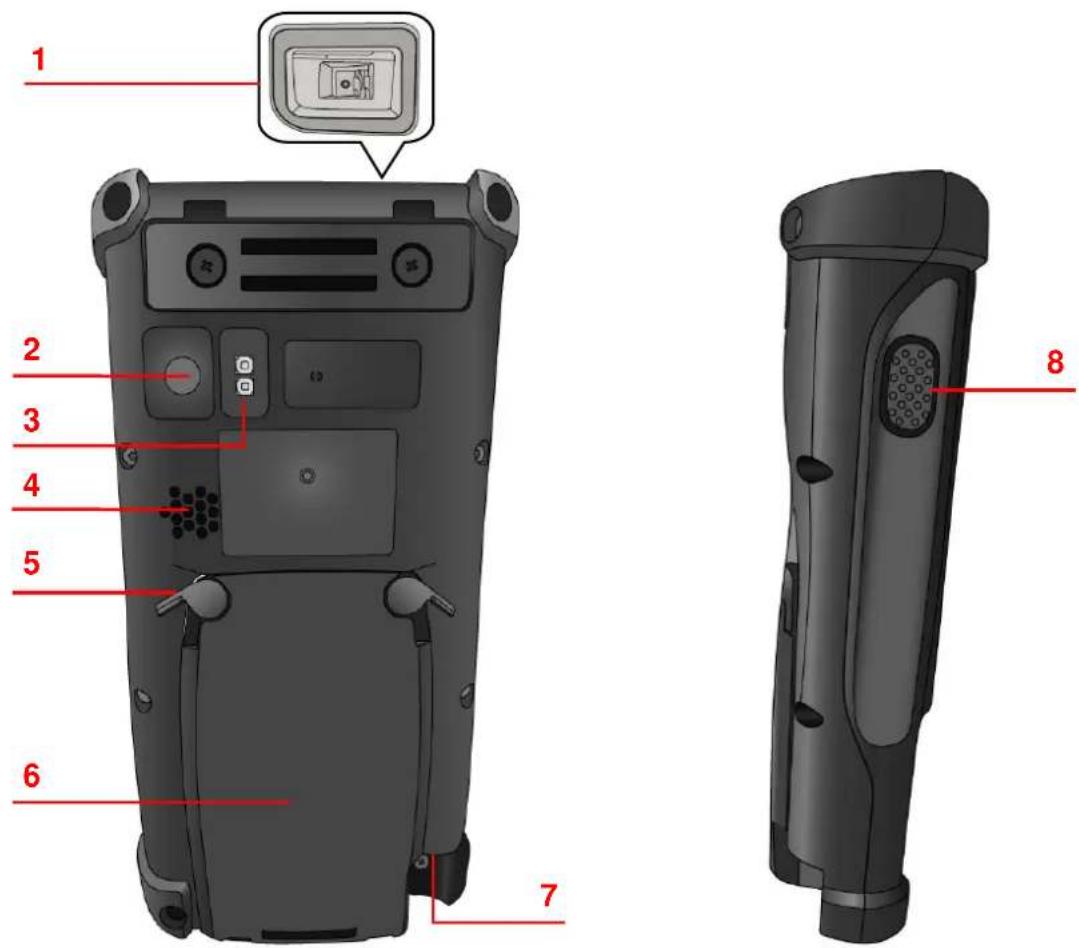

PA820 Hintere und linke Ansicht

1 2 3 4 5 6 7 8

1	Barcodescanner Fenster	5	Batteriefachverriegelung
2	5M / AF-Kamera	6	Batteriefach
3	LED Blitzlicht	7	Kopfhörerbuchse
4	Lautsprecher	8	Scanner Auslösetaste

PA820 erstmalig einschalten

Nachdem Sie das Gerät für etwa 16 Stunden geladen haben, kann es benutzt werden. Sie können das Gerät nun starten und den Bildschirm kalibrieren, sowie die Zeitzone, Datum und Uhrzeit des Systems einstellen.

Ein/Aus-Taste

Schalten Sie Ihr Gerät durch Drücken der Einschalttaste oben rechts ein.

Einsetzen der Batterie

WARNUNG! Es besteht das Risiko eines Feuers, wenn der Akku unsachgemäß gehandhabt wird. Den Akku NICHT öffnen, quetschen, stechen, Kontakte kurzschließen oder in Feuer oder Wasser entsorgen. NICHT versuchen den Akku zu öffnen oder reparieren. Entsorgen Sie verbrauchte Batterien gemäß den örtlichen Recyclingvorschriften.

Eine Backup-Batterie ist in Ihrem Gerät integriert, um einen Datenverlust zu verhindern, wenn die Hauptbatterie entfernt wird oder vollständig entladen ist. Diese Backup-Batterie wird die Daten und die Systemeinstellungen bis zu 2 Stunden lang beibehalten, wenn die Hauptbatterie entfernt wird.

HINWEIS: Laden Sie das Gerät mit der Hauptbatterie mindestens 16 Stunden lang auf, damit die Backup-Batterie eine Reservestromversorgung bieten kann.

HINWEIS: Schließen Sie die Abdeckung des Batteriefaches nach dem Einsetzen der Batterie, um zu gewährleisten, dass das Gerät ordnungsgemäß gestartet werden kann.

1. Ö ffnen Sie die Abdeckung des Batteriefachs, indem Sie die Verriegelungen an beiden Seiten in die Richtungen der Pfeile schieben und dann die Abdeckung abnehmen.

Batteriefachverriegelung

1. Drücken Sie den Schalter der Backup-Batterie in die Position „EIN“, indem Sie einen Stylus verwenden, um die Backup-Batterie einzuschalten.
2. Schieben und legen Sie die Batterie ein und stellen Sie sicher, dass die Kontakte der Batterie mit den Kontakten im Fach verbunden sind.
3. Drücken Sie die Batterie fest hinein.
4. Bringen Sie die Abdeckung des Batteriefachs wieder an, indem Sie die Verriegelungen nach unten drücken und Sie sie wie abgebildet wieder zurück in ihre Positionen schieben.

Backupbatterie schalter

Batteriefachkon takte

Plastiklasche

HINWEIS: Stellen Sie sicher, dass die Abdeckung des Batteriefachs fest verschlossen ist. Anderenfalls lässt sich das Gerät vielleicht nicht EIN schalten.

Aufladen der Batterie

Vor der ersten Nutzung des Gerätes müssen Sie es ca. 16 Stunden lang aufladen. Danach können Sie es 4 Stunden lang aufladen, bis die Batterie wieder die volle Kapazität hat. Laden Sie das Gerät mit dem USB-Ladekabel oder der Dockingstation wieder auf.

ACHTUNG: Betätigen Sie den Backup-Batterieschalter, bevor Sie den Akku laden. Von Ihnen eingegebene Daten werden möglicherweise nicht richtig gespeichert, bis die integrierte Backup-Batterie richtig aufgeladen wurde.

ACHTUNG! Wenn Sie das Gerät das erste Mal ohne Netzteil und ohne vollständige Aufladung der Backup-Batterie verwenden, könnte dies zu Verlust von Daten führen, die im RAM Speicher abgelegt sind. Wenn die Hauptbatterie entfernt wird, können mit der Backup-Batterie RAM Daten in Speicher 2 Stunden lang gespeichert werden. Bitte laden Sie die Backup-Batterie vollständig auf, um Datenverlust im RAM Speicher zu vermeiden.

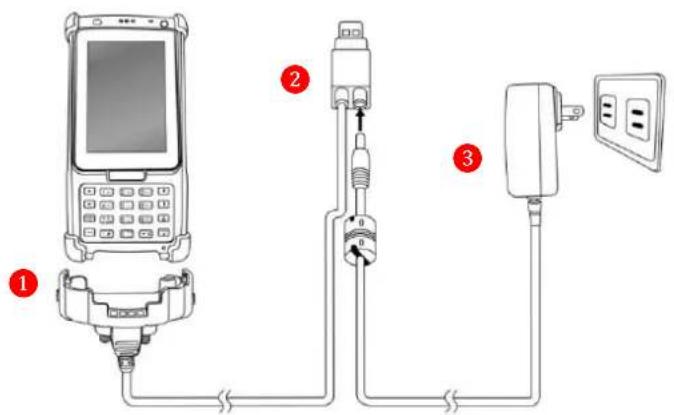

1. Drücken und halten Sie die Freigabetasten an beiden Seiten des USB Ladekabels gedrückt und verbinden Sie es mit dem PA820 (1).
2. Verbinden Sie das Netzteilkabel mit der Netzbuchse des USB-Ladekabels (2). Verbinden Sie das Netzteilkabel mit einer Steckdose (3).

Ü berprüfung des LED Status

LED Anzeigen von links nach rechts:

-- GPRS Kommunikation
-- Scan
-- Einschalttaste

	LED	Status	Beschreibung
Terminal	GPRS	Blinkt gelb	GPRS Modul ist aktiviert.
	Scan	Leuchtet grün	Lesen erfolgreich
	Einschalttaste	Leuchtet orange	Wird aufgeladen
		Leuchtet grün	Voll aufgeladen

Ü berprüfung des Batteriestatus

Wenn der Batteriestand während der normalen Nutzung zu Neige geht, wird ein Statussymbol für einen niedrigen oder sehr niedrigen Batteriestand auf dem Display angezeigt. Führen Sie in beiden Fällen eine ActiveSync / Windows Mobile Center Sicherung Ihrer Daten aus und laden Sie das Gerät anschließend so schnell wie möglich auf.

ACHTUNG! Nach dem Abschalten des Gerätes sollten Sie es innerhalb von 48 Stunden aufladen. Anderenfalls werden sämtliche Daten, einschließlich im RAM Speicher abgelegte Daten, verlorengehen.

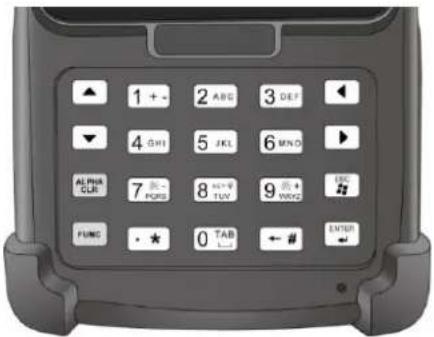

Tastenfeld und Funktionstasten

▲ 1 + - 2 ABC 3 DEF ▼ 4 GHI 5 JKL 6 MND ALPHA CUR 7 F- PGRS 8 H+R TUV 9 V+ WGC FUNC · * 0 TAB ← # ENTER

Numerisches Tastenfeld

Taste	Beschreibung	Taste	Beschreibung
	Eingabetaste		Löschtaste
	TAB-Taste		Funktionstaste
	Alphataste, zwischen numerischem und alphabetischem Eingabemodus wechseln		Windows / Escape-Taste
	Alphanumerische Tasten		Linke Cursor-Taste
	Rechte Cursor-Taste		Nach Oben Cursor-Taste
	Nach Unten Cursor-Taste

Wenn der PA820 eingeschaltet wird, ist der numerische Modus standardmäßig aktiviert. Wenn Sie in den Buchstabenmodus wechseln, ist der CAPS Modus standardmäßig deaktiviert. Verwenden Sie die Alpha-Taste, um CAPS zu aktivieren.

Verwendung der Funktionstasten

Wenn Sie ein Mal auf die FUNtaste drücken, wird ein blaues Symbol in der Statusleiste oben angezeigt. Sie können anschließend anhand der folgenden Tabelle die gewünschte Funktion oder Eingabe ausführen.

Funktionstastenbeschreibung

Taste	Beschreibung	Taste	Beschreibung
	Verringern der Bildschirmhelligkeit		Rückkehr zum Startmenü
	Tastenfeld Hintergrundbeleuchtung		Eingabesymbol *
	Erhöhen der Bildschirmhelligkeit		Eingabesymbol #
	Erhöhen der Bildschirmhelligkeit

Die folgende Tabelle zeigt die schnelle Ausführung von nützlichen Funktionen mit einer numerischen Tastenfeldkombination. Halten Sie die FUTA Taste gedrückt und drücken Sie anschließend auf die entsprechende Taste, um die gewünschte Funktion auszuführen.

Numerische Tastenfeldkombination

Taste	Beschreibung	Taste	Beschreibung
	TastenfeldHintergrundbeleuchtung		BildschirmHintergrundbeleuchtung
	Geräteinformationen		Energieverwaltung
	Softwaretaste 2		Softwaretaste 1
	Erhöhen der Bildschirmhelligkeit		Verringern der Bildschirmhelligkeit
	SPRECHEN BEENDEN		SPRECHEN
	Scanner-Einstellung		Task Manager ausführen

Verwendung der Alphatasten

Taste	Alpha Aus	Alpha Ein
		CAPS Aus	CAPS Ein
	0	Space, @, , “, 0	Space, @,, “, 0
	1	+, -, \, %, 1	+, -, \, %, 1
	2 ABC	a, b, c, 2	A, B, C, 2
	3 DEF	d, e, f, 3	D, E, F, 3
	4 GHI	g, h, i, 4	G, H, I, 4
	5 JKL	j, k, l, 5	J, K, L, 5
	6 MNO	m, n, o, 6	M, N, O, 6
	7 PQRS	p, q, r, 7	P, Q, R, 7
	8 KEY TUV	t, u, v, 8	T, U, V, 8
	9 WXYZ	w, x, y, z, 9	W, X, Y, Z, 9
	← #	, ; ! . /	, ; ! . /
