使用説明書 PA820 Unitech
堅牢な PA820 ハンドヘルドコンピュータをお買い上げいただきありがとうございます。
Unitech 製 PA820 は今日のアグレッシブなビジネス環境で社外を移動しながら仕事をする社員を支援するように設計された堅牢なハンドヘルドコンピュータです。生産性と効率性が成功へのベンチマークを定義する状況で、PA820 は小型で耐久性の高い人間工学に基づいたフォームファクタによって、フィールドベースの社員に多くのデータ収集ツールと包括的なワイヤレス通信プラットフォームを提供します。
Unitech は自動識別およびデータキャプチャテクノロジーの世界的プロバイダであり、堅牢な PA820 産業用 PDA 発売を発表することを光栄に思います。この PDA はきわめて耐久性に優れパワフルで、多様な接続性と広範な機能性を備えています。unitech 製 PA820 は防水性能と MIL-STD-810G 認証を特長としており、あらゆる種類の環境で動作することができます。
多用途な機能
PA820 は解像度 480 x 640 ピクセルの 3.5 インチ LCD を搭載しています。LCD には反射を低減するように設計された調整可能なバックライトが装着されているため、あらゆる照明条件において画面で簡単に焦点を合わせることができます。高速でパワフルな 1 GHz TI プロセッサを内蔵しています。PA820 は Windows エンベデッドハンドヘルド 6.5 オペレーティングシステムで動作し、業界をリードする 1D レーザースキャンエンジンと使いやすい英数字キーボードの両方を装備しています。これによって、データの高速入力とリアルタイムでの容易なバーコード読込みが可能で、スタッフの生産性が向上し、運営費用が低減します。
最先端ワイヤレステクロノジー
ワイヤレスに関しては、PA820 は統合型 802.11 a/b/g/n WiFi と Bluetooth 2.1 + EDR を搭載しています。高機能の多重ワイヤレスによりプログラムされており、クアッドバンド UMTS / HSPA+ (850/900/1900/2100 MHz)とデュアルバンド GSM (850/1900 MHz)で 3.75 G 無線テクノロジーをサポートします。これによ
って、任意の場所で接続しようとするフィールドサービス作業者に対して高い柔軟性を提供します。5 メガピクセルのカメラと総合的な GPS ログ機能が追加されていることが、PA820 が多様なアプリケーションのための最先端デバイスであることのさらなる証明です。
堅牢性と信頼性
PA820 は過酷な環境下で高性能と信頼性を可能にするように製造されています。PA820 は 1.8 メートルの高さからコンクリート上に落下させても壊れないほど堅牢です。IP66 認証も取得済みで、埃と湿気から耐久性の高いハウジングを完全密閉して高圧水ジェットに耐えることができます。さらに、このデバイスは頑丈な MIL-STD-810G 軍用規格を満たしており、耐衝撃性、耐振動性および広い動作温度範囲(-20～60℃)を特長としています。
PA820 はすべてのメリットに加え、小型であり片手で持つことができます。人間工学に基づいた優れた設計によって、軍用、物流、フィールドサービス、過酷な環境など、あらゆるアプリケーションに対して比類のないデータ収集性能と高信頼性を実現します。
仕様
| 機能 | |
| Windows エンベデッドハンドヘルド 6.5 オペレーティングシステム | |
| 超堅牢な構造:IP66 等級、1.8 メートル落下および MIL-STD-810G 認証 | |
| 小型設計:わずか 452 g | |
| 大型 3.5 インチ カラーTFT マルチタッチの直射日光下でも読みやすいディスプレイ | |
| 内蔵 1D スキャナと 5 メガピクセルカメラ | |
| 最新型 Bluetooth v2.1、GPS および WiFi 802.11 a/b/g/n | |
| 広い温度範囲:動作時:-20° ~ +60°C / 保管時:-30 ~ +70°C | |
| システムの機能 | |
| CPU | TI AM3715 1GHz |
| メモリ | 512MB Mobile DDR RAM512MB NAND Flash |
| OS | Windows エンベデッドハンドヘルド 6.5 プロフェッショナルおよびクラシック |
| 言語サポート | 英語、簡体字中国語、繁体字中国語、日本語、スペイン語、ドイツ語、フランス語 |
| ディスプレイ | |
| 容量性タッチパネル | |
| 3.5 インチカラー480 x 640 の 直射日光下でも読みやすい LCD | |
| カメラ / 写真 / ビデオ | |
| 5.0 メガピクセルフラッシュ付き自動焦点カメラ、SW MPEG デコダ/エンコーダをサポート | |
| 記号 | |
| 1D バーコードエンジンUPC-A/E、EAN-8/13、Codabar、Code 39、Code 39 フル ASCI、Code 93、Code 32、Interleaved & Std. 2/5、EAN 128、Code 11、Delta、MSI/Plessey、Code 128、Toshiba | |
| 音声 | |
| 1W スピーカー | |
| 3.5 mm ヘッドセットジャック | |
| 受話器 | |
| キーパッド | |
| 数字および機能キー×20、スキャナーキー×2、電源キー×1 | |
| 規制認可 | |
| CE、FCC、BSMI、VCCI、CCC、RoHS 準拠 | |
| 拡張スロット | |
| microSD | SDHC サポートでの microSD スロット(最大 32 GB) |
| 通信 | |
| USB | USB 2.0 クライアントおよびホスト |
| WLAN | IEEE 802.11 a/b/g/n |
| Bluetooth | Bluetooth 2.1 + EDR |
| WWAN | 3.75 G無線UMTS / HSPA+、3GPP リリース 6/7USA (米国):デュアルバンド UMTS / HSPA+ (850、1900 MHz)、デュアルバンドGSM (850/1900 MHz)EU:デュアルバンド UMTS / HSPA+ (900/2100 MHz)、 |
| 電源 | |
| メインバッテリー | 8.14 ワット時間 3.7V @2200 mAh14.8 ワット時間 3.7V @4000 mAh |
| バックアップバッテリ | コイン形リチウム電池、2時間のバックアップ使用をサポート |
| エンクロージャー | |
| 重量 | バッテリを含めて452 g |
| 寸法 | 163.8x87.4x36.7 (mm) |
| 環境 | |
| 動作温度 | -20°C ~ 60°C |
| 保存温度 | -30°C ~ 70°C |
| 充電温度 | 0°C ~ 40°C |
| 相対湿度 | 5%~95% (凝結なきこと) |
| ドロップ仕様 | 1.8メートルMIL-STD 810G,Method 516.6, Procedure IV |
| 密閉 | IP66 |
| 振動および衝撃試験 | MIL-STD-810G, Method 514.6, Procedure IMIL-STD-810G,Method 514.6,Procedure II,カテゴリ5 |
| ソフトウェア | |
| Microsoft Visual Studio 2005/2008 | |
| モバイルSIP (VoIP) | |
| オートインストーラ | |
| 通知 | |
| LED、バイブレータ | |
| モバイルデバイス管理ソフトウェアおよびサービス | |
| MoboLink® | |
| デバイス管理、アプリケーション管理、イベントトリガ | |
| 付属品 | |
| シングルスロット USB クライアント/ホスト/イーサネットクレードル | |
| ハンドストラップ | |
| 2200 および 4000 mAH 標準バッテリ | |
| ホルダーケーブル付き USB 通信 | |
| ユニバーサルプラグ付き電源アダプタ | |
PA820 の製品紹介＆アクセサリーキット
 |  |
| PA820 ターミナル | USB ケーブル |
 |  |
| 電源アダプタプラグ | バッテリー |
 | |
| ハンドストラップ |
PA820 の説明
以下のセクションでは、PA820の本体およびその機能が説明されています。

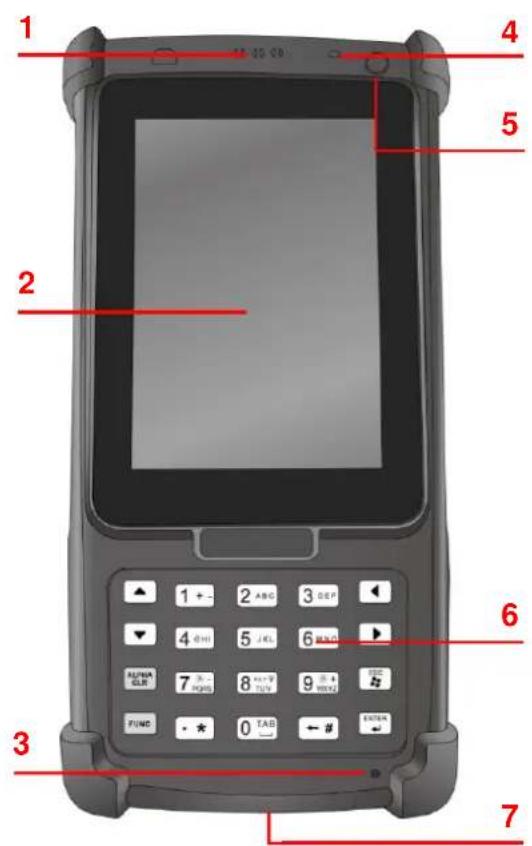

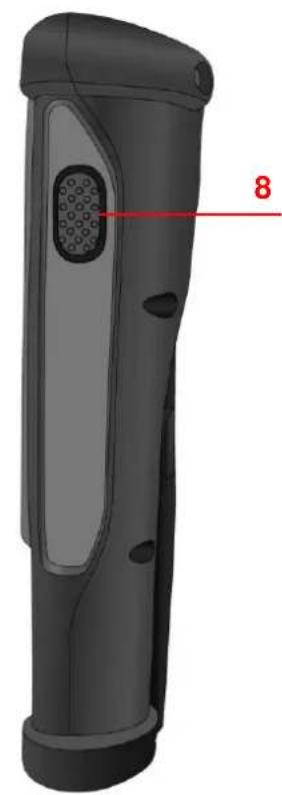

PA820 前面図と右視図
| 1 | LED インジケータ | 5 | 電源ボタン |
| 2 | LCD タッチ画面 | 6 | キーパッド |
| 3 | マイクロホン | 7 | 汎用コネクター |
| 4 | 受話器 | 8 | スキャナビボタン |

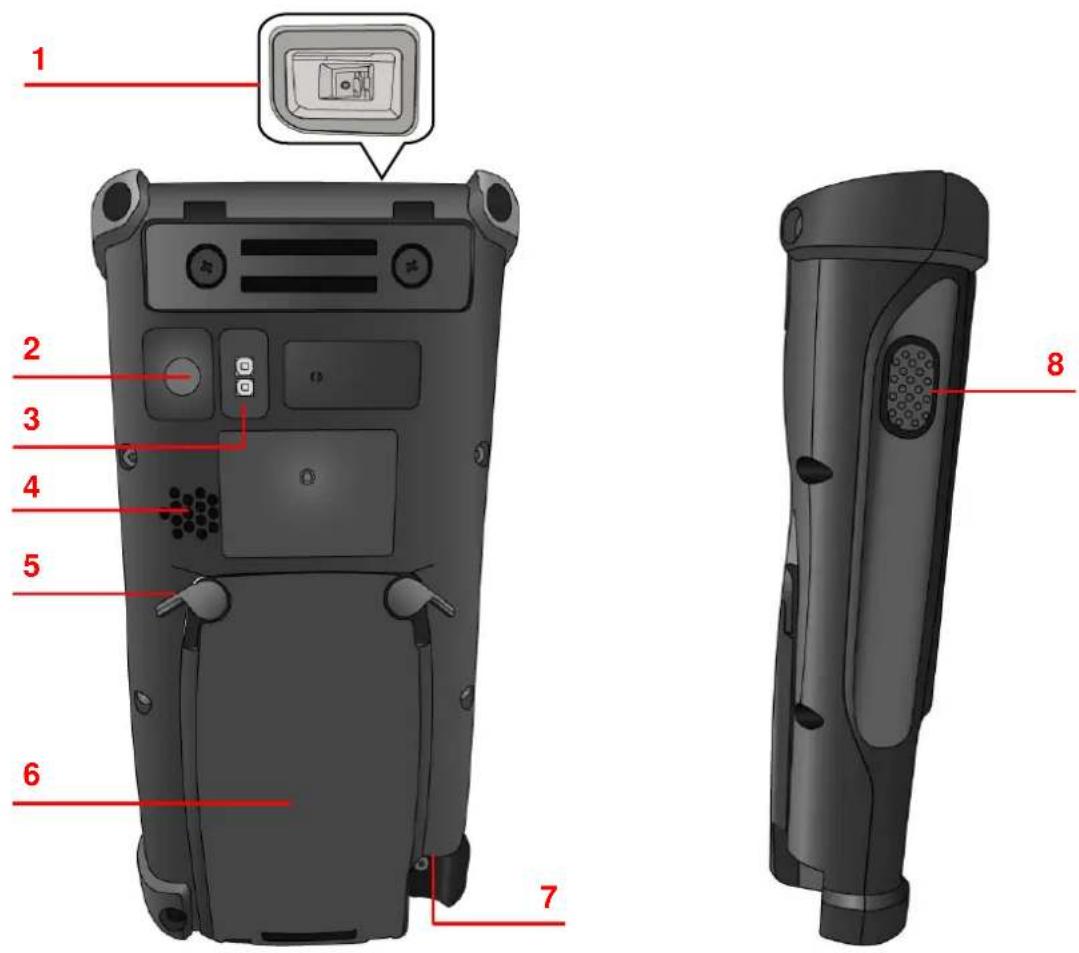

PA820 背面図と左視図
| 2 | 5M/AF カメラ | 6 | 電池室 |
| 3 | LED フラッシュライト | 7 | イヤホン端子 |
| 4 | スピーカー | 8 | スキャナビボタン |
PA820 の初回起動方法
デバイスを最初に使用するには、16時間デバイスを充電する必要があります。これでデバイスの起動が可能です。デバイスを起動してディスプレイの調整、およびシステムのタイムゾーン、日付および時刻を設定することができます。
電源オンボタン
右上隅の電源ボタンを押してデバイスの電源を入れます。
電池の取り付け方
警告！バッテリパックを正しく扱わないと火災および火傷の恐れがあります。バッテリの分解、破砕、破裂、短絡、外部接触あるいは火中または水中への廃棄は行わないでください。バッテリパックを開けたり修理しようとしないでください。使用済バッテリはお住まいの地域のリサイクルガイドラインに従って処分してください。
バックアップバッテリはメインバッテリパックを取り外すか、それが完全に放電したときにデータ損失を防ぐためにデバイスに内蔵されています。このバックアップバッテリはメインバッテリを取り外した場合、最大2時間、データおよびシステム設定を保持します。
メモ：バックアップバッテリセルを有効にして、バックアップ電源を供給するには、16時間以上メインバッテリパックでデベイスを充電してください。
メモ：正しくデバイスの電源を入れるには、バッテリ取り付け後に電池室カバーを必ず元のように装着してください。
- 矢印の方向にスライドさせて、カバーを上方向に開けます。
-
バックアップバッテリをオンにするには、スタイラスを利用してバックアップバッテリスイッチを「ON」の位置に引き上げます。
-
電池パックをスライドして固定し、電池の接点が電池室の接点と合わせることを確認してください。
-
親指でバッテリを所定の位置に填めてください。
-
図に示すようにタブを下に押して後ろにスライドしながら、電池室カバーを所定位置に戻します。
メモ：電池室のカバーがきちんとはまっていないと、電源が入らない場合があります。
電池の充電
初めてお使いになる前に、約 16 時間の充電が必要です。その後、ターミナルを 4 時間充電してバッテリをフル容量まで再充電できます。USB 充電ケーブルまたはドッキングステーションを使用してターミナルを充電します。
注意：電池を充電する前に、予備電池のスイッチをオンにして、予備電池を充電して下さい。
予備電池が十分に充電されていないと、人力したデータがきちんと保存されない場合があります。
注意！AC アダプタなしで、しかもバックアップバッテリを完全に充電しない状態で、最初にターミナルを動作させると、RAM メモリに保存されたデータが消失することがあります。メインバッテリを外すと、バックアップバッテリがメモリ内の RAM データを 2 時間保持します。バックアップバッテリを完全に充電して RAM メモリ内のデータ消失を防いでください。
-

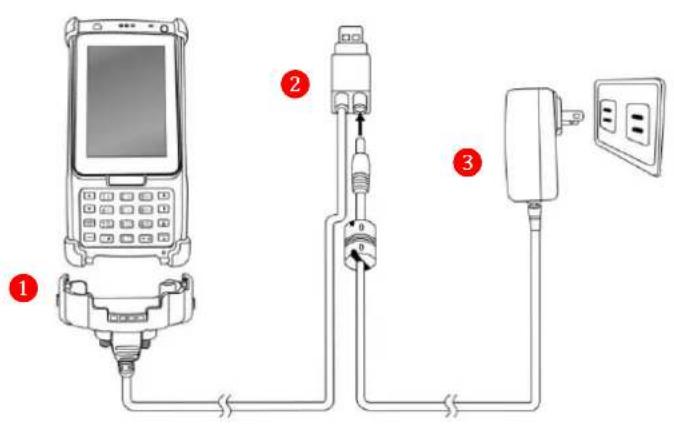

USB 充電ケーブル両端のリリースボタンを押したまま PA820 に接続します (1)。
-
USB充電ケーブルの電源差込み口に ACアダプターケーブルを差し込みます(2)。AC アダプターの電源をコンセントに差し込みます(3)。
| LED | ステータス | 説明 | |
| ターミナル | GPRS | 黄色点滅 | GPRS モジュールが有効です。 |
| スキャン | 緑色点灯 | 読込みが正常に行われています | |
| 電源 | オレンジ色点灯 | 充電中です | |
| 緑色点灯 | 完全充電状態です |
バッテリステータス(状態)の確認
通常使用中にバッテリレベルが低くなると、低バッテリ状態または超低バッテリ状態を示すステータス（状態）アイコンがデバイス画面に表示されます。両方のケースで、ActiveSync / Windows Mobile Center 操作を実行してデータをバックアップして、できるだけ早くデバイスを再充電してください。
注意！デバイスがシャットダウンしたら、48時間以内にデバイスを再充電する必要があります。そうしないと、RAMメモリに保存されたファイルなど、すべてのデータが消失します。

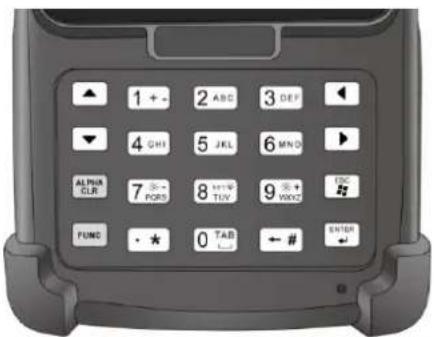

キーパッドとファンクションボタン
| キー | 説明 | キー | 説明 |
 | エンターキー | バックスペースキー | |
 | タブキー | ファンクションキー | |
 | アルファキー、数字とアルファベットの切り替え | Windows キー/エスケープキー | |
 | 数字/アルファベットキー | 左カーソルキー | |
 | 右カーソルキー | 上カーソルキー | |
 | 下カーソルキー |
PA820 の電源が入ると、デフォルトでは数字モードがオンになります。アルファベットモードに切り換えると、デフォルトでは CAPS モードがオフになります。アルファキーでキャプス状態（CAPS）に切り替えます。
ファンクションキーの使い方
FUNC キーを 1 回押すと、画面上部のステータスバーに青色の記号 F が表示されます。次に、下表を参照して希望の機能または入力を実行します。
ファンクションキーの定義
| キー | 説明 | キー | 説明 |
 | ディスプレイを暗くする(画面バックライトの輝度を下げる) |  | [スタート]メニューに戻ります |
 | キーパッドバックライトの切り替え |  | 入力記号 * |
 | ディスプレイを明るくする(画面バックライトの輝度を上げる) |  | 入力記号 # |
| 0TAB | TAB (タブ)キー |
下表に、数字キーパッドを組み合わせて、有効な機能をすばやく実行する方法を示します。FUNC を抑した状態で、対応するキーを抑して希望の機能を実行します。
数字キーパッドの組み合わせ
| キー | 説明 | キー | 説明 |
 | キーパッドバックライトの切り替え |  | スクリーンバックライトの切り替え |
 | デバイス情報 |  | 電源管理 |
 | ソフトキー 2 |  | ソフトキー 1 |
 | ディスプレイを明るくする(画面バックライトの輝度を上げる) |  | ディスプレイを暗くする(画面バックライトの輝度を下げる) |
 | 終話キー |  | 通話 |
 | スキャンナの設定 |  | タスク管理 |
アルファキーの使い方
| キー | アルファオフ | アルファオン | |
| CAPS オフ | CAPS オン | ||
| 0 | スペース, @, , “, 0 | スペース, @,, “, 0 | |
| 1 + - | +, -, \, %, 1 | +, -, \, %, 1 | |
| 2 ABC | a, b, c, 2 | A, B, C, 2 | |
| 3 DEF | d, e, f, 3 | D, E, F, 3 | |
| 4 GHI | g, h, i, 4 | G, H, I, 4 | |
| 5 JKL | j, k, l, 5 | J, K, L, 5 | |
| 6 MNO | m, n, o, 6 | M, N, O, 6 | |
| 7 PQRS | p, q, r, 7 | P, Q, R, 7 | |
| 8 KEY TUV | t, u, v, 8 | T, U, V, 8 | |
| 9 WXYZ | w, x, y, z, 9 | W, X, Y, Z, 9 | |
| ← # | # , ; ! . / | , ; ! . / | |
