사용 설명서 PA820 Unitech

울트라 러기드 휴대용 컴퓨터 PA820 을 구매해 주셔서 감사합니다.

Unitech PA820은 현재와 같은 공격적인 영업 환경에서 외근 담당 직원들이 능력을 발휘할 수 있도록 설계된 울트라 러기드 휴대용 컴퓨터입니다.

PA820은 성공을 보장하는 벤치마킹으로 생산성과 효율성이 규정됨에 따라서, 현장 근무 직원들이 자료 수집 도구 및 포괄적인 무선 통신 기기로 사용할 수 있으며, 완전한 콘팩트형의 내구성과 인체공학적 형식을 갖춘 휴대용 컴퓨터입니다.

Unitech는 자동 식별 기술과 자료 수집 기술에서 세계적인 선두 기업으로서 올트라 러기드 산업용 PDA 인 PA820 을 출시할 수 있음을 기쁘게 생각합니다. 이 PDA 는 강력한 내구성을 갖춘 기능으로 다중 연결 및 광범위한 기능성이 갖추어져 있습니다. 또한 특징적으로 방수 기능과 MIL-STD-810G 승인을 획득함에 따라 unitech PA820 은 어떠한 환경 조건에서도 제약 없이 사용이 가능합니다.

다목적 기능

PA820에는 480 x 640 펌셀 해상도의 정전용량 LCD가 설치되어 있으며 크기는 대각선으로 3.5 인치입니다. 또한 LCD에는 빛 반사를 줄이도록 설계된 조절 가능한 역광장치가 갖추어져 있어서 사용자가 어떤 조명 조건에서도 쉽게 화면에 집중할 수 있습니다. 이 기능은 빠르고 강력한 1 GHz TI 프로세스를 설치하였기 때문에 가능합니다. PA820은 원도우 내장 휴대용 6.5 운영 체계로 실행되며, 선두적인 산업의 1D 레이저 스캔 엔진과 사용자 친화적인 영숫자식 키보드를 결합하여 사용자가 신속하게 자료를 입력할 수 있고 실시간으로 쉽게 바코드를 수집할 수 있으므로 직원의 생산성을 향상시키면서도 운영 비용을 감소시킬 수 있습니다.

최신 무선 기술

무선 기능으로서 PA820 에는 블루투스 2.1 + EDR 을 포함한 통합 802.11 a/b/g/n WiFi 가 설치되어 있습니다. 이 무선 기능은 퀴드 밴드 UMTS/HSPA + (850/900/1900/2100 MHz)와 듀얼 밴드 GSM (850/1900 MHz)의 3.75 G 무선 기술을 지원하는 탕월한 다중 무선으로 프로그램되어 현장 근무자가 어디에

있더라도 연결될 수 있는 높은 유동성을 제공합니다. 또한 5 메가픽셀카메라와 포괄적인 GPS 로깅 기능을 보충하여 PA820 이 다양한 애플리케이션에서 최첨단 기기임을 확실히 증명하였습니다.

강인성과 신뢰도

PA820은 열악한 환경에서 고성능으로 높은 신뢰도가 가능하도록 구축되었습니다. PA820은 1.8 m 높이에서 콘크리트 바닥에 떨어트려도 손상되지 않을 만큼 견고합니다. 또한 IP66 승인을 획득하여, 초고압수에도 견딜 수 있는 습기 및 면지를 방지하는 완벽한 밀봉의 내구성을 갖추었습니다. PA820은 엄격한 MIL-STD-810G 군사 표준을 준수할 뿐만 아니라 충격 강도, 방진 그리고 -20°C 에서 60°C 까지 광범위한 작동 온도의 기능을 갖추었습니다.

이러한 많은 장점 외에도 PA820은 한 손으로 소지할 수 있는 콤팩트형이라는 장점이 있습니다. 탁월한 인체공학적 설계로서 군사적 환경, 물류, 현장 서비스 및 혹은 홍경과 같은 어떤 적용 환경에서도 탁월한 자료 수집 성능과 높은 신뢰도를 보장합니다.

사양서

특징
원도우 내장 휴대용 6.5 운영 체계
울트라 러기드 구성: IP66 등급, 1.8M 추락 무결성 및 MIL-STD-810G 승인
콤팩트형 설계: 452 g 의 초경량
대형 3.5 - 인치 색상 TFT 멀티 터치, 직사광선에서도 판독 가능한디스플레이
ID 스캐너와 5 메가픽셀 카메라 내장
최신 Bluetooth v2.1, GPS 및 WiFi 802.11 a/b/g/n
광범위한 온도 범위: 작동 온도: -20°C~ +60°C / 보관 온도: -30°C~ +70°C
시스템 특징
CPU	TI AM3715 1GHz
메모리	512MB Mobile DDR RAM512MB NAND Flash
OS	원도우 내장 휴대용 6.5 프로페셔널 및 클레식
언어 지원	영어, 간자체와 변자체 중국어, 일본어, 스페인어,독일어, 프랑스어
디스플레이
정전용량 더치 패널
3.5" 색상 480 x 640 의 직사광선에서도 판독 가능한 LCD
카메라/사진/동영상
플래시 지원 SW MPEG 디코드/인코드의 5.0 메가픽셀 오토포커스 카메라
기호
1D 바코드 엔진UPC-A/E, EAN-8/13, Codabar, Code 39, Code 39 full ASCI, Code 93,Code 32,Interleaved & Std. 2 of 5, EAN 128, Code 11, Delta, MSI / Plessey, Code 128,Toshiba
오디오
1 W 스피커
3.5 mm 헤드셋 책
수신기
키패드
20 숫자 및 기능키, 2 스캐너 키, 1 전원키
규제 승인 사항
CE, FCC, BSMI, VCCI, CCC, RoHS 규정 준수
확장 슬롯
microSD	SDHC 지원(32GB 까지)의 microSD 슬롯
통신
USB	USB 2.0 클라이언트와 호스트
WLAN	IEEE 802.11 a/b/g/n
블루투스	블루투스 2.1 + EDR
WWAN	3.75 G 무선UMTS / HSPA+, 3GPP 릴리즈6/7미국:듀얼 밴드 UMTS / HSPA+ (850, 1900 MHz),듀얼 밴드 GSM (850/1900 MHz)유럽 연합:이중 대역UMTS / HSPA+ (900/2100 MHz),
전원
주 배터리	8.14 Watt-Hour 3.7V @2200 mAh14.8 Watt- Hour 3.7V @4000 mAh
백업 배터리	Li-Coin배터리는 2 시간 백업을 지원합니다
둘러 Club
무게	배터리 포함 452 g
치수	163.8x87.4x36.7 (mm)
사용 환경
작동 온도	-4°F에서 140°F까지 (-20°C에서 60°C까지)
보관 온도	-22°F에서 158°F까지 (-30°C에서 70°C까지)
충진 온도	32°F에서 104°F까지 (0°C에서 40°C까지)
상대 습도	5% ~ 95% (비-응축)
추락 무결성 사양	1.8 미터MIL-STD 810G, 방법 516.6, 절차IV
밀봉 상태	IP66
진동 및 충격 시험	MIL-STD-810G, 방법514.6, 절차 IMIL-STD-810G, 방법514.6, 절차II,범주 5
소프트웨어
Microsoft Visual Studio 2005/2008
Mobile SIP(VoIP)
자동 인스톨리
알림 표시
LED, 진동기
모바일 장치 관리 소프트웨어 및 서비스
MoboLink®
기기 관리, 애플리케이션 관리, 이벤트 트리거
부속품
단일 슬롯 USB 클라이언트/호스트/이더넷 크래들
손잡이 가죽끈
2200 및 4000 mAH 표준 배터리
홈녀 케이블이 장치된 USB 통신
유니버설 플러그가 장치된 전원 어댑터

PA820 제품 소개 및 부속품

PA820 터미널	USB 케이블
전원 어댑터 플러그	배터리
손잡이용 가죽끈

PA820 둘러보기

다음 단원은 주 구성요소 및 PA820 의 특징들을 설명합니다.

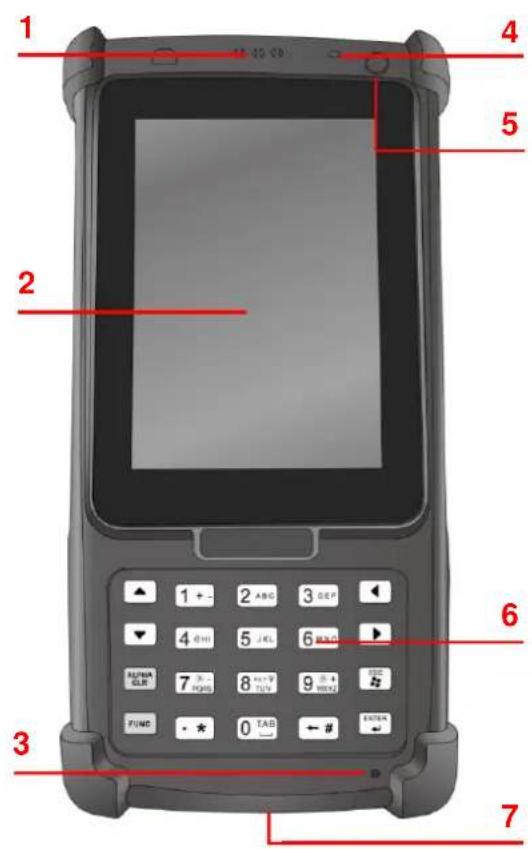

PA820 전면 및 우측면 보기

1 2 3 4 5 6 7 8 9 10 11 12 ABC DEC FUNC FUNC TAB

EXTRA

1	LED 표시등	5	전원 버튼
2	LCD 터치스크린	6	키패드
3	마이크	7	범용 커넥터
4	수신기	8	스캐너 트리거 버튼

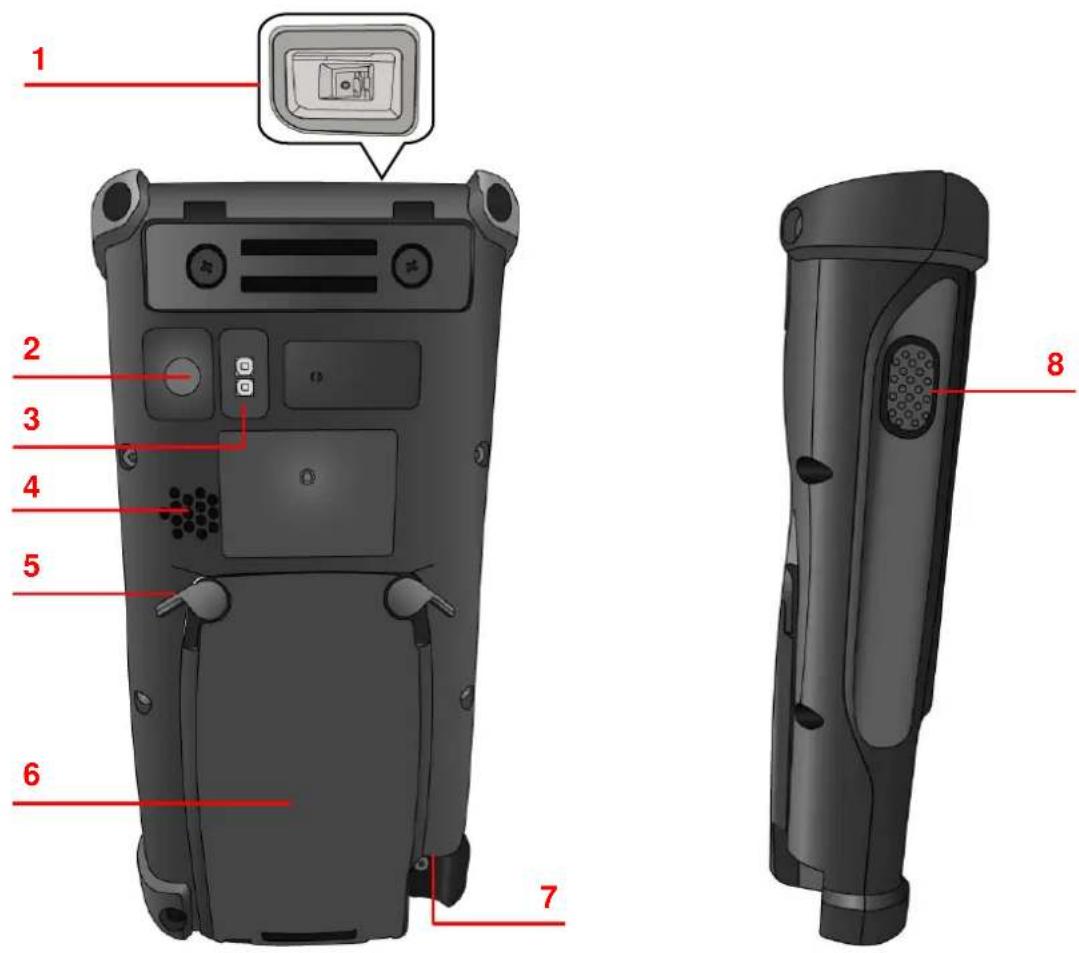

PA820 후면 및 좌측면 보기

1 2 3 4 5 6 7 8

1	바코드 스캐너 창	5	배터리 격납부 템을
2	5M / AF 카메라	6	배터리 격납부
3	LED 플래쉬	7	이어폰 잡
4	스피커	8	스캐너 드리거 버튼

처음으로 PA820 켜기

처음에는 약 16 시간 동안 기기를 충전해야 장치 사용 준비가 완료됩니다. 충전 한 후에 기기 작동을 시작하십시오. 이제 화면을 교정하여 기본적인 스타일러스 사용법을 학습하고, 시스템 시간대, 날짜 및 시간을 설정할 수 있습니다.

전원 켜기 버튼

상단 우측 구석의 전원 버튼을 누르면 기기에 전원이 커집니다.

배터리 설치하기

경고! 배터리 팩을 부적절하게 취급하면 화제나 화상 위험이 발생할 수 있습니다. 배터리 팩을 분해하거나, 분쇄, 구멍 뚫기, 짧은 외부 접촉 또는 불이나 물에 폐기하는 것을 삼가야 합니다. 배터리 팩을 개방하거나 수리하지 마십시오. 사용한 배터리는 해당 지역의 현지 재활용 지침에 따라 폐기하십시오.

백업 배터리 전지가 기기에 내장되어 있어서 주 배터리 펙을 제거하거나 완전히 방전되었을 때에도 데이터 손실을 방지할 수 있습니다. 이 백업 배터리는 주 배터리가 제거되어도 최대 2 시간까지 데이터 및 시스템 설정을 그대로 유지합니다.

주의: 백업 베터리 전지가 백업 전원을 공급할 수 있도록 최소 16 시간 동안 주 배터리 펙으로 기기를 충전해 주십시오.

주의: 기기에 전원을 올바르게 공급할 수 있도록 배터리 설치 후에는 배터리 구획의 덮개를 교체해 주십시오.

1. 화살표 방향에 따라 탱을 밀어내고 배터리 덧개를 위로 들어올려 배터리구획을 개방하십시오.

1. 백업 배터리를 켜기 위해 스타일러스를 사용하여 “ ON” 위치로 백업 배터리 스위치를 밀어 올립니다.

2. 배터리 팩을 슬라이드 하여 위치 시키고, 배터리 연결이 위치에 맞게 제대로 되었는지 확인하십시오.

3. 엄지 손가락을 사용하여 배터리가 제자리에 찰각 할 때까지 위치시키십시오.

4. 배터리 구획 덮개는 탱에서 밑으로 밀고, 표시한 대로 제자리로 다시 미끄러지게 하면 교체됩니다.

주의: 배터리격납부 덮개가 단단히 닫기지 않으면 정상적으로 장치를 가동할 수 없습니다.

배터리 충전하기

처음 터미널을 사용하기 전에 약 16 시간 동안 충전해야 합니다. 충전 후 터미널을 4 시간 동안 충전하면 배터리가 전체 용량으로 제충전됩니다. USB 충전 케이블이나 도킹 스테이션을 사용하여 터미널을 충전하십시오.

경고: 배터리를 충전하기 전에 백엽 배터리 스위치 전원을 커십시오. 내장 백엽 배터리가 적합하게 충전될 때까지 입력한 자료가 올바르게 저장되지 않을 수 있습니다.

주의! AC 어댑터를 사용하지 않거나, 백업 배터리를 완전히 충전시키지 않고 처음으로 터미널을 작동시키게 되면 RAM 메모리에 저장된 데이터가 손실될 수 있습니다. 주 배터리를 제거하였을 떼는 백업 배터리가 2 시간 동안 메모리에 RAM 데이터를 저장합니다. 완전히 백업 배터리를 충전하여 RAM 메모리의 데이터 손실을 방지하십시오.

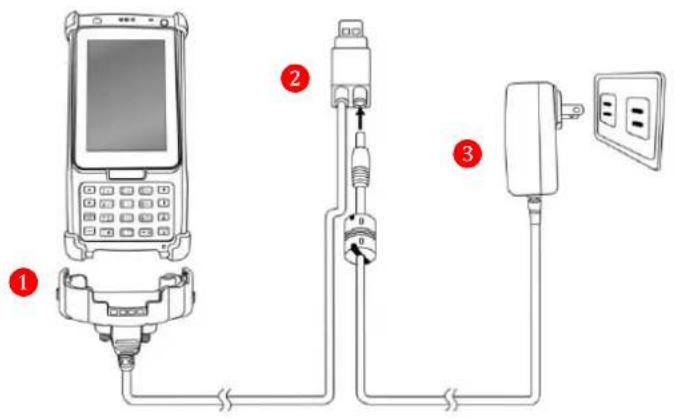

1. USB 충전 케이블 양쪽에 있는 해제 버튼을 누르고 고정하여 PA820 (1)에 연결하십시오.

2. AC 어댑터 케이블을 USB 충전 케이블 (2)의 전원 잡에 꽃으십시오. AC 어댑터 코드를 콘센트(3)에 꽃으십시오.

좌측에서 우측까지 터미널 LED 표시기:

-- GPRS 통신

--스캔

-- 전원

	LED	상태 표시	설명
터미널	GPRS	노란색 점멸	GPRS 모듈이 실행됨.
	스캔	질은 녹색	판독이 성공적임
	전원	질은 오랜지색	충전 중
		질은 녹색	충전 완료

배터리 상태 확인

배터리 충전 수준이 정상적인 사용 과정에서 낮게 되면 상태 표시 아이콘이 기기 화면에 나타나서 배터리 충전 상태가 낮음 또는 매우 낮음을

표시합니다. 충전 상태가 낮음이나 매우 낮음인 경우 ActiveSync/Windows Mobile Cente 작동을 수행하여 데이터를 백업한 후 가능한 빨리 기기를 재충전합니다.

주의! 기기 작동이 중지되었을 때는 48 시간 이내에 기기를 충전해야 합니다. 그렇지 않으면 RAM 메모리에 저장된 파일을 포함하여 모든 데이터가 상실됩니다.

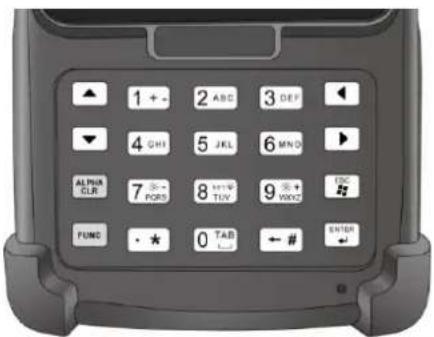

키패드 및 기능 단추

▲ 1 + - 2 ABC 3 DEF ▼ 4 GHI 5 JEL 6 MNO ALPHA CLR 7 3-PCBS 8 4+TEV 9 5+WEXT FUNC · * 0 TAB ← # ENTER

숫자 키패드

키	설명	키	설명
	엔터 키		백스페이스 키
	태브 키		기능 키
	알파 키, 숫자와 영문자 입력 모드 전환		원도우 / Esc 키
	영숫자 키		커서 왼쪽으로 키
	커서 오른쪽으로 키		커서 아래로 키
	아래쪽

PA820 의 전원을 켜면 숫자 모드는 기본값으로 표시됩니다. 알파 모드를 토글하면 CAPS 모드가 기본 설정으로 끼집니다. 알파 키를 사용하여 CAPS 를 토글하십시오.

기능 키의 사용

FUNC 키를 한 번 누르면 화면 상단의 상태 바에 청색 기호 F 가

나타납니다.그 후에 다음과 같은 표를 참조하여 원하는 기능을 실행하거나 자료를 입력할 수 있습니다.

기능키 정의

키	설명	키	설명
	화면 역광 명암이어두워집니다		시작 화면으로돌아가기
	키패드 백라이트토글		입력 기호*
	화면 역광 명암이밝아집니다		입력 기호#
	태브 키

다음 표에는 숫자키 패드 조합을 사용하여 사용 가능한 기능을 신속하게 수행하는 방법을 설명하였습니다. FUNC 키를 누르고 유지한 후 상응하는 키를 눌러서 원하는 기능을 실행합니다.

Numeric Keypad Combination

키	설명	키	설명
	키패드 백라이트 토글		스크린 백라이트 토글
	장치 정보		전원 관리
	소프트키 2		소프트키 1
	화면 역광 명암이 밝아집니다		화면 역광 명암이 이두워집니다
	통화 종료		통화
	스캐너 설정		작업 관리자 실행

알파 키의 사용

키	알파 Off	알파 On
		CAPS Off	CAPS On
	0	Space, @, , “, 0	Space, @,, “, 0
	1	+, -, \, %, 1	+, -, \, %, 1
	2 ABC	2	a, b, c, 2
	3 DEF	3	d, e, f, 3
	4 GHI	4	g, h, i, 4
	5 JKL	5	j, k, l, 5
	6 MNO	6	m, n, o, 6
	7 PQRS	7	p, q, r, 7
	8 KEY TUV	8	t, u, v, 8
	9 WXYZ	9	w, x, y, z, 9
	← #	#	, ; ! . /
