BEDIENUNGSANLEITUNG TW450 Tonor

BETRIEBSUMGEBUNG & HINWEISE

Halten Sie das Gerät von Wasser fern, wenn Sie es benutzen.

Verwenden Sie das Gerät in einer gut belüfteten Umgebung und halten Sie es von Feuer fern.

Halten Sie das Gerät bitte von anderen Störquellen fern, da es sich um ein drahtloses Gerät handelt.

Bauen Sie das Gerät nicht auseinander.

Verwenden Sie ein Standard-Netzteil, eine hohe Spannung kann das Gerät beschädigen.

Bitte werfen Sie die verbrauchten Batterien nicht in den Müll, sondern in den Recycling-Behälter.

TECHNISCHE DATEN

Frequenzbereich: 40 Hz-18 Khz

Betriebsreichweite: Bis zu 60 m

Frequenzstabilität: ±10ppm

SNR: 96 dB

Klangverzerrung: 0.03%

Empfindlichkeit des Mikrofoneingangs: -52dB±3dB

RF-Empfindlichkeit: -95 dBm

Betriebstemperatur: 0°C zu +55°C

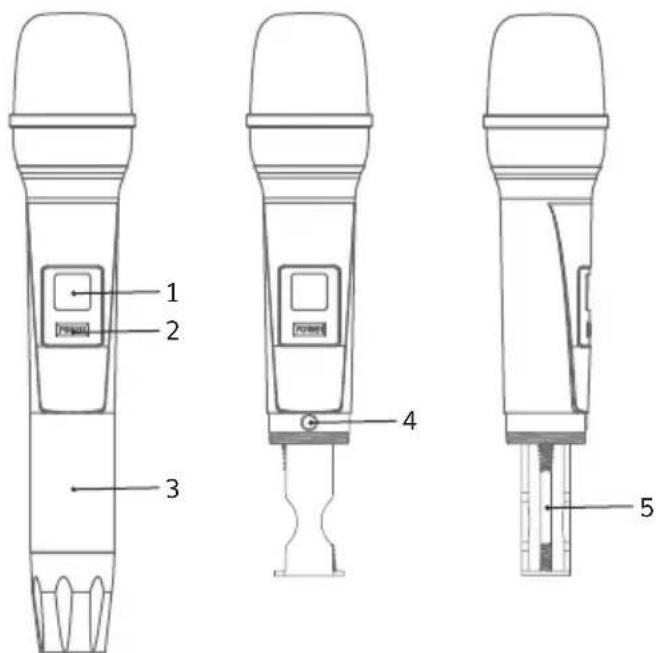

GEBRAUCHSANWEISUNG FÜR DAS MIKROFON

1 2 3

Wie in den obigen Bildern gezeigt:

1. Display
2. Ein/Aus Taste
3. Endstück
4. +/- Taste
5. Batteriefach

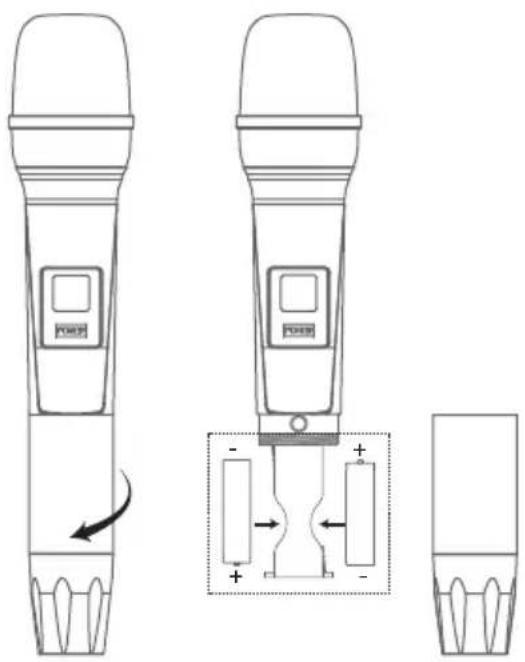

Legen Sie vor Gebrauch des drahtlosen Mikrofos 2x AA-Batterien ein und gehen Sie wie folgt vor:

1. Nehmen Sie das Endstück des Mikrofons ab.
2. Legen Sie die Batterien ein und schrauben Sie das Endstück des Mikrofons fest.

Hinweis: Verwechseln Sie nicht die positive und negative Polarität der Batterie.

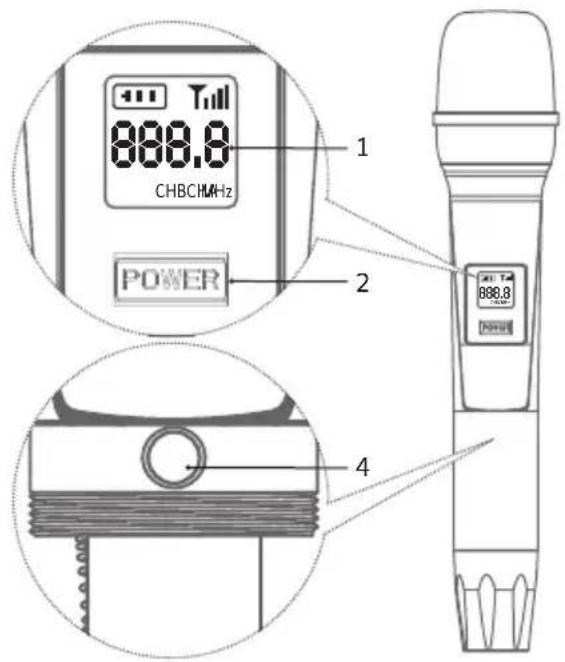

1 888.8 CHBCHMHz POWER 2 888.8 4

Anleitung:

1. Drücken Sie die Taste 2 für 2 Sekunden, um das Gerät ein-/auszuschalten.
2. Drücken Sie die Taste +/- 4, um die Frequenz auf dem Bildschirm zu ändern.

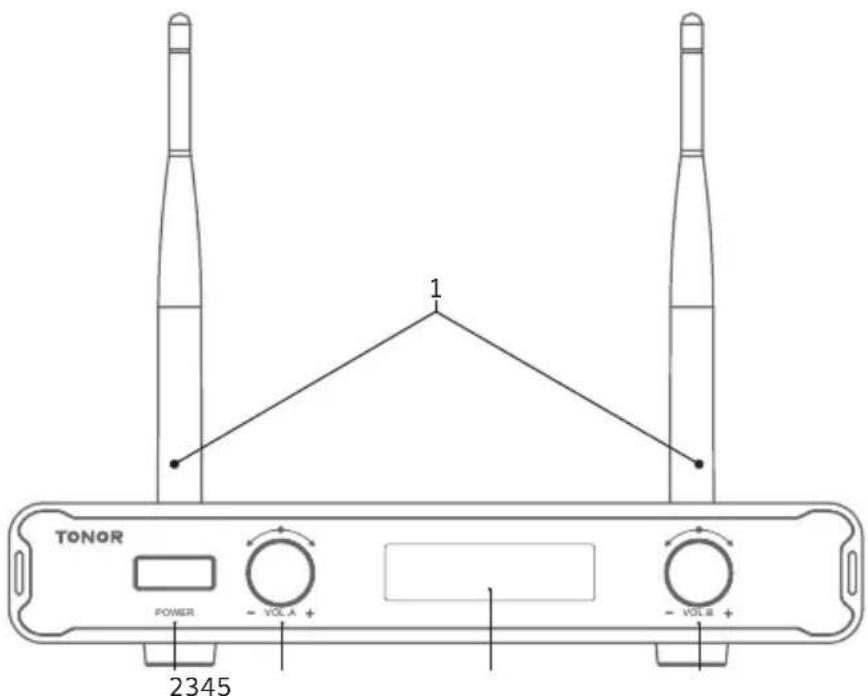

EMPFÄNGER ANLEITUNG

TONOR POWER - VOLA + 2345 1 - VOLB +

1. Empfangsantenne
2. Netzschalter ( 2 Sekunden lang drücken, um ihn ein-/auszuschalten)
3. Lautstärkeregler für Mikrofon A
4. LCD-Display für Mikrofon A und B
5. Lautstärkeregler für Mikrofon B

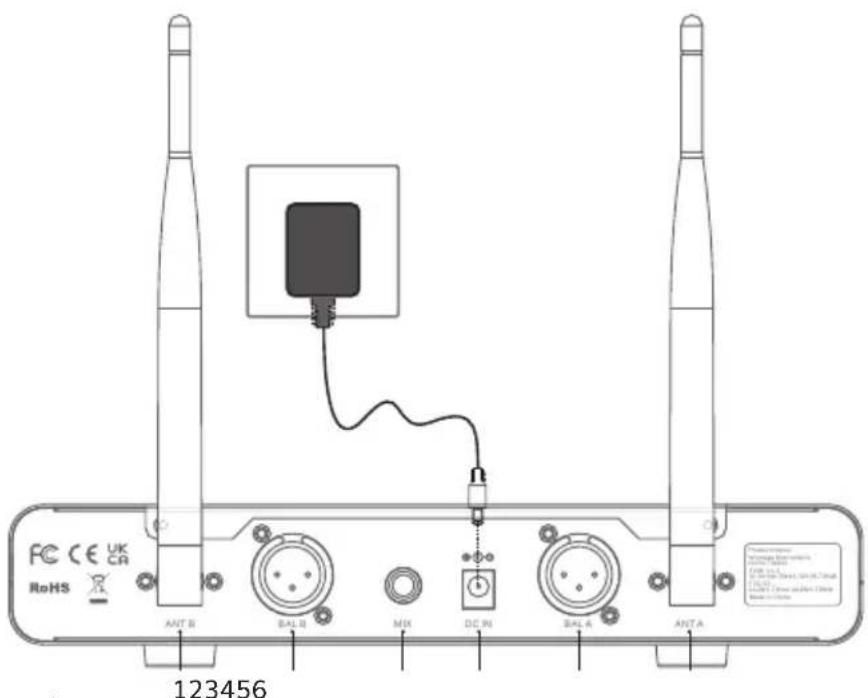

RoHS CC CE UK CR ANT B BAL B MIX DC R1 BAL A ANT A 123456

Wie in den obigen Bildern gezeigt:

1. ANT B
2. BAL B

3. MIX

4. DC IN

5. BAL A
6. ANT A

Bevor Sie das Gerät benutzen, nehmen Sie den drahtlosen Empfänger aus der Verpackung und schließen Sie die folgenden Kabel an: Verwenden Sie zunächst das 6.35-Audiokabel, um den Anschluss des Receivers MIX mit anderen Audiogeräten (Lautsprecher, Verstärker, Mixer usw.) zu verbinden. Zweitens: Richten Sie die Antenne auf und schließen Sie das Stromkabel an. Drittens: Prüfen Sie, ob das Mikrofon nach dem Einschalten des Geräts erfolgreich mit dem Empfänger verbunden ist.

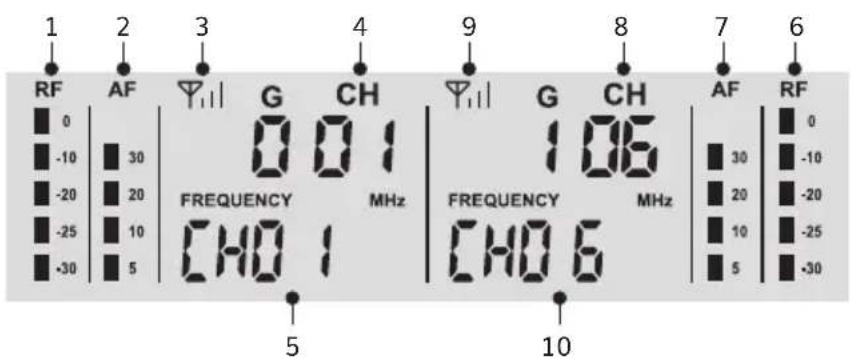

EMPFÄNGER-DISPLAYANZEIGE

1 RF 2 AF 3 Y₁₁ G CH 4 Y₁₁ G CH 8 7 AF 6 RF 0 -10 -20 -25 -30 30 20 10 5 FREQUENCY MHz 1.06 FREQUENCY MHz CHO 1 CHO 6 5 10

Wie in den obigen Bildern gezeigt:

1. Signalstärke von Mikrofon A
2. Lautstärke von Mikrofon A
3. Signalempfang von Mikrofon A
4. Aktueller Kanal von Mikrofon A
5. Aktuelle Frequenz von Mikrofon A
6. Signalstärke von Mikrofon B
7. Lautstärke von Mikrofon B
8. Aktueller Kanal von Mikrofon B
9. Signalempfang von Mikrofon B
10. Aktuelle Frequenz von Mikrofon B

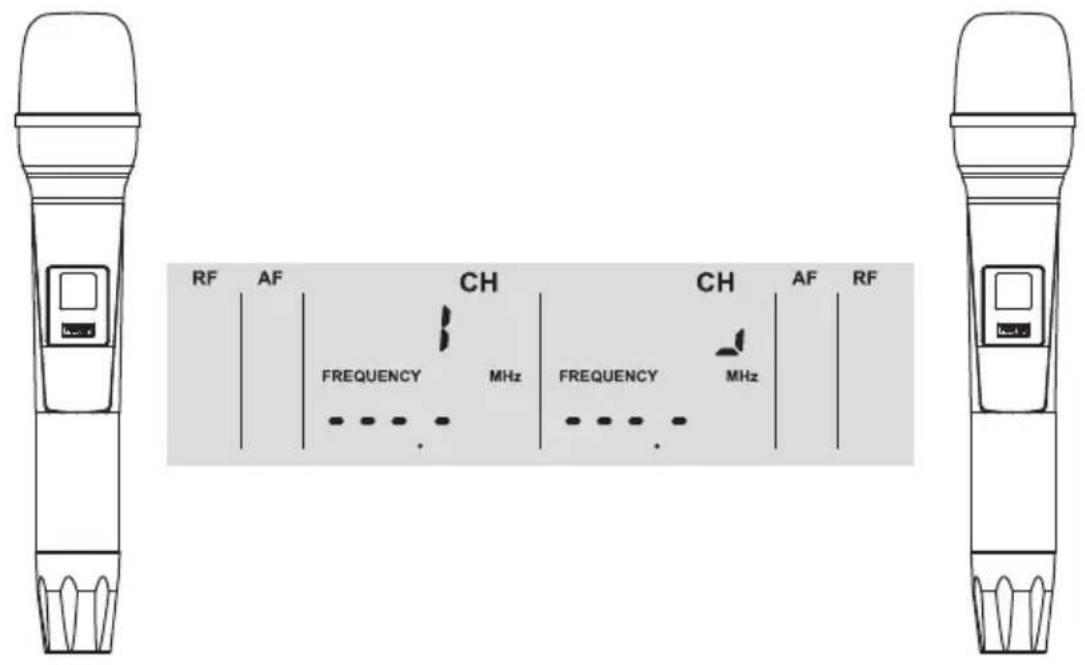

Wenn der Empfänger erfolgreich an die Stromversorgung angeschlossen wurde, aber die Batterien des Mikrofons nicht eingelegt sind, zeigt der LCD-Bildschirm die folgenden Bilder an:

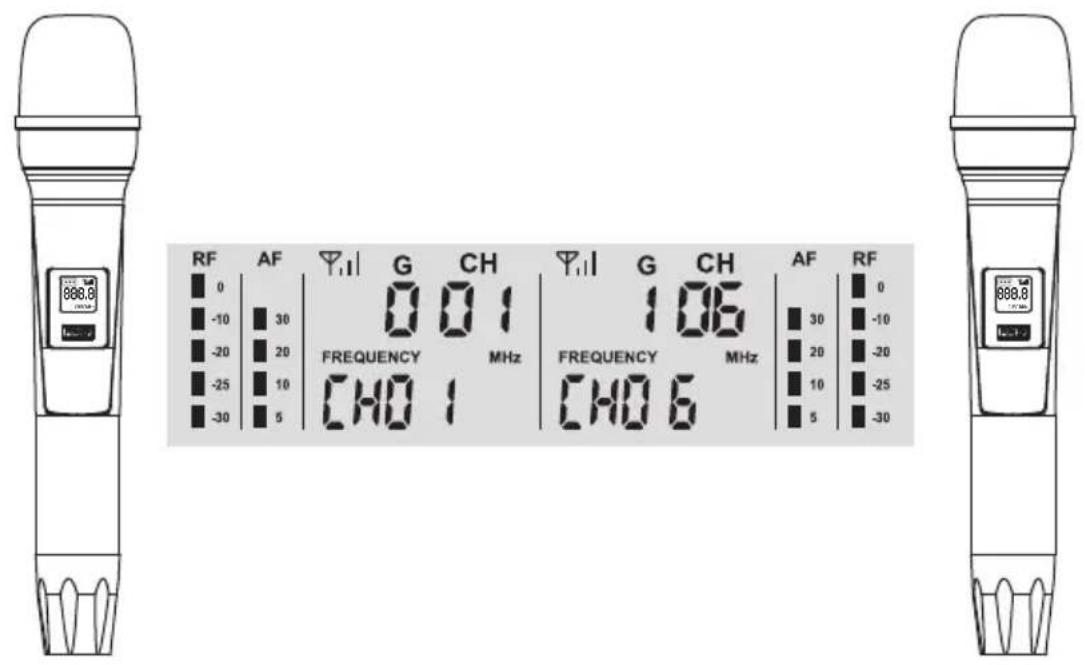

Wenn der Empfänger erfolgreich an die Stromversorgung angeschlossen ist und die Batterien des Mikrofons ebenfalls eingelegt sind, zeigt der LCD-Bildschirm die folgenden Bilder an:

RF AF G CH 0 -10 30 -20 20 -25 10 -30 5 FREQUENCY MHz CH0 G CH 106 FREQUENCY MHz CH0 G CH AF RF 0 -10 30 -20 20 -25 10 5 -30

FEHLERBEHEBUNG

▷ Kein Ton (Die Mikrofonbatterien sind bereits eingelegt, aber eines der Mikrofone hat keinen Ton).
▶ Bitte schalten Sie das Mikrofon aus, damit es normal funktioniert, und Sie werden feststellen, dass das RF-Licht am Empfänger verschwindet. Folgen Sie dann bitte den nachstehenden Schritten, um das Mikrofon (ohne Ton) mit dem Empfänger zu koppeln.

1. Stellen Sie sicher, dass der Empfänger und das Mikrofon ausgeschaltet sind.
2. Schrauben Sie das Endstück des Mikrofons ab und legen Sie die Batterien in das Batteriefach des Mikrofons ein.
3. Stellen Sie sicher, dass das Mikrofon ausgeschaltet ist, halten Sie die +/- Taste und die Ein/Aus-Taste gleichzeitig gedrückt. Halten Sie die Tasten gedrückt, bis der Mikrofonbildschirm schnell blinkt, und lassen Sie dann beide Tasten gleichzeitig los.
4. Schalten Sie den Netzschalter des Empfängers ein, warten Sie etwa 5 Sekunden und drücken Sie dann die +/- Taste (am Mikrofon) einmal, bis der Mikrofonbildschirm konstant angezeigt wird und nicht mehr blinkt. Die RF-Leuchte am Empfänger leuchtet konstant und zeigt damit an, dass die Kopplung erfolgreich war.
5. Schalten Sie das Mikrofon aus und ziehen Sie dann das Endstück des Mikrofons fest. Die Kopplung ist nun abgeschlossen.

Empfangenes Signal mit Rauschen oder Störungen

▶ Wechseln Sie zu anderen Kanälen.
▶ Prüfen Sie, ob der Empfangsbereich die maximale Reichweite überschreitet.

Mikrofon lässt sich nicht einschalten

▶ Prüfen Sie, ob die Batterien falsch herum eingelegt sind.

▶ Wechseln Sie die Batterien aus.

GARANTIE

TONOR bietet eine 2-jährige Garantie und kostenlosen Ersatz für Produkte, die NICHT durch Unfall, Veränderung, Missbrauch, Nachlässigkeit oder unsachgemäßen Gebrauch beschädigt wurden. Wenn Sie das 30-tägige Rückgaberecht von Amazon überschreiten, können Sie uns weiterhin über unseren Shopify TONORMIC kontaktieren.dv Wir werden Ihnen gerne behilflich sein!
