INSTRUKCJA OBSŁUGI TW450 Tonor

Podczas używania tego urządzenia, trzymaj je z dala od wody.

Używaj urządzenia w wentylowanym środowisku, trzymaj je z dala od ognia.

Ponieważ jest to urządzenie bezprzewodowe, trzymaj je z dala od innych źródeł zakłócających.

Nie rozbieraj urządzenia na części.

Proszę używać standardowego zasilacza, wysokie napięcie może uszkodzić urządzenie.

Proszę umieścić zużyte baterie w koszu na śmieci, nie zaśmiecaj środowiska.

SPECYFIKACJA

Charakterystyka częstotliwościowa: 40Hz-18Khz

Zasięg działania: Do 60m

Stabilność częstotliwości: ±10ppm

SNR: 96dB

Zniekształcenia dźwięku: 0.03%

Czułość wejścia mikrofonowego: -52dB±3dB

Czułość RF: -95dBm

Temperatura pracy: 0°C do +55°C

INSTRUKCJA OBSŁUGI MIKROFONU

1 2 3

Jak pokazano na powyższych zdjęciach:

1. Ekran wyświetlacza
2. Włącznik/wyłącznik
3. Rurka tylna
4. Przycisk HI-LO
5. Komora baterii

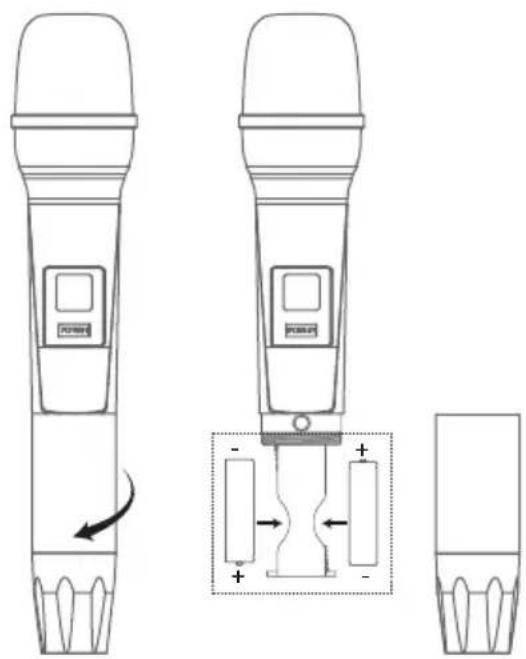

Przed użyciem mikrofonu bezprzewodowego należy zamontować 2 baterie typu AA. Instrukcja instalacji jest następująca:

1. Zdejmij tylną rurkę mikrofonu.
2. Zainstaluj baterie i dokręć tylną rurkę mikrofonu.

Uwaga: Nie można odwrócić biegunowości dodatniej i ujemnej baterii.

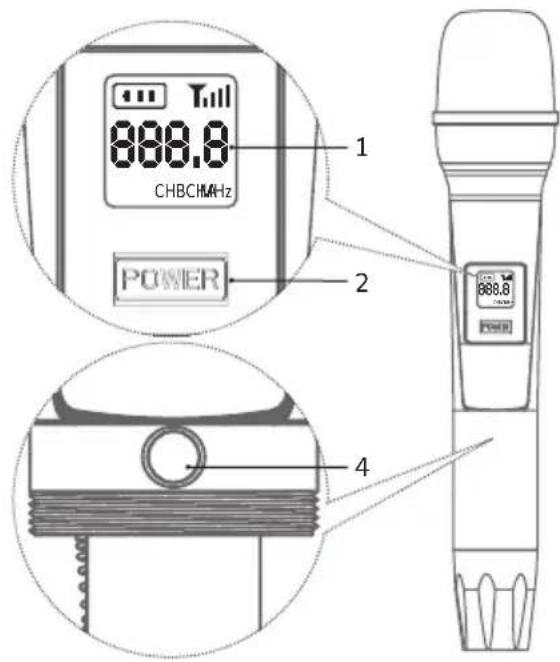

1 888.8 CHBCHMHz POWER 2 888.8 4

Instrukcja:

1. Naciśnij przycisk 2 przez 2 sekundy, aby go włączyć/wyłączyć.
2. Naciśnij przycisk 4 HI-LO, następnie częstotliwość na ekranie will się zmienić.

INSTRUKCJA OBSŁUGI ODBIORNIKA

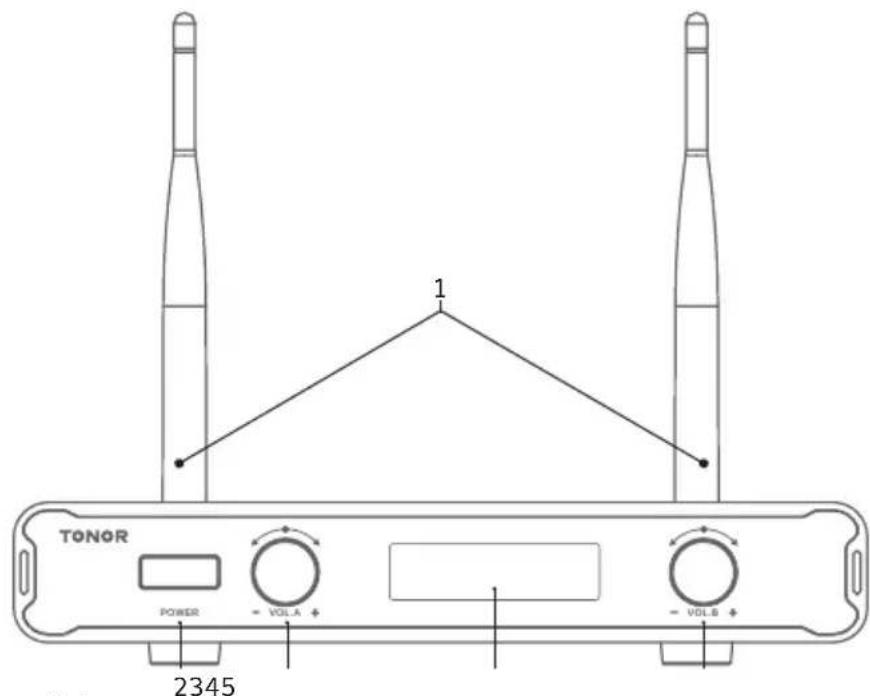

TONOR POWER VOLA + 1 VOLB + 2345

1. Antena odbiorcza
2. Włącznik zasilania (długie naciśnięcie na 2s włącza/wyłącza)
3. Przycisk regulacji głośności dla mikrofonu A
4. Ekran wyświetlacza LCD dla mikrofonu A i B
5. Przycisk regulacji głośności dla mikrofonu B

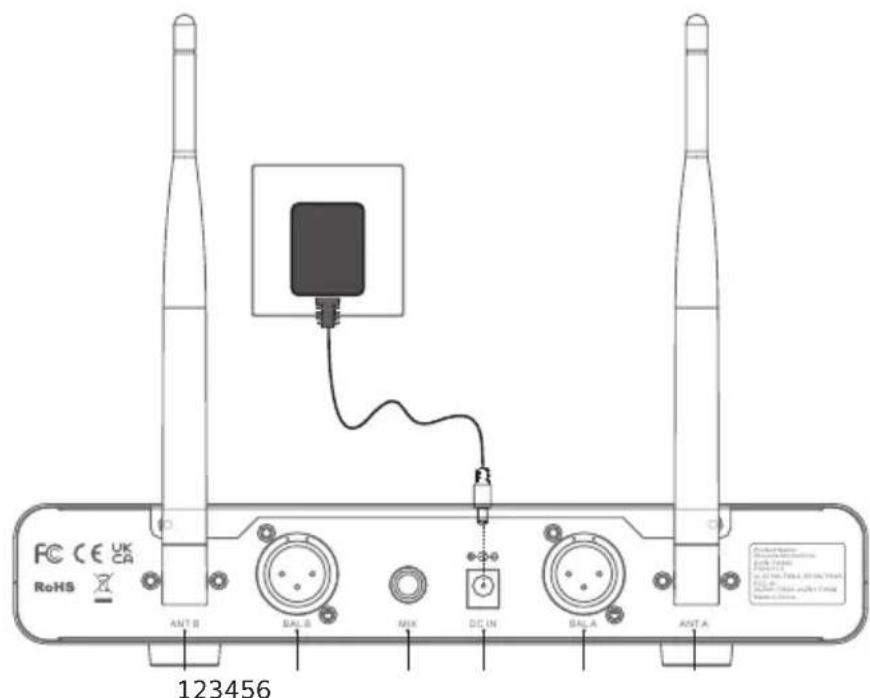

FC CE UK RoHS ANT B BAL B NIK DC IN BAL A ANT A 123456

Jak widać na powyższych zdjęciach:

1. ANT B
2. BAL B

3. MIX

4. DC IN

5. BAL A
6. ANT A

Przed rozpoczęciem użytkowania urządzenia należy wyjąć odbiornik bezprzewodowy z opakowania i podłączyć następujące kable: po pierwsze użyj kabla audio 6.35 do połączenia portu MIX odbiornika i innych urządzeń audio (głośnik, wzmacniacz, mikser itp.). Po drugie, postaw antenę i podłącz kabel zasilający. Po trzecie, sprawdź czy mikrofon jest podłączony do odbiornika pomyślnie po włączeniu urządzenia.

WYŚWIETLACZ ODBIORNIKA POKAZUJE

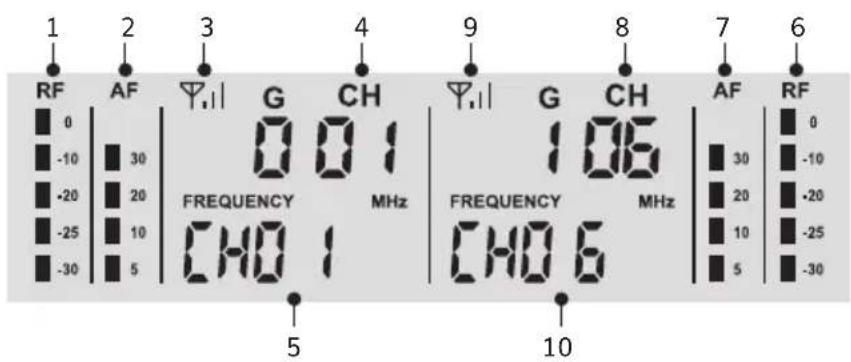

1 RF 2 AF 3 Y,|| G CH 4 9 Y,|| G CH 8 7 AF 6 RF 0 -10 30 -20 20 -25 10 -30 5 FREQUENCY MHz 1.06 FREQUENCY MHz 30 -10 20 -20 10 -25 5 -30 CHD 1 CHD 6 5 10

Jak widać na powyższych zdjęciach:

1. Poziomy sygnałów dla mikrofonu A
2. Poziomy głośności mikrofonu A
3. Odbiór sygnału z mikrofonu A
4. Bieżący kanał mikrofonu A
5. Aktualna częstotliwość mikrofonu A
6. Poziomy sygnałów z mikrofonu B
7. Poziomy głośności mikrofonu B
8. Bieżący kanał mikrofonu B
9. Odbiór sygnału z mikrofonu B
10. Aktualna częstotliwość mikrofonu B

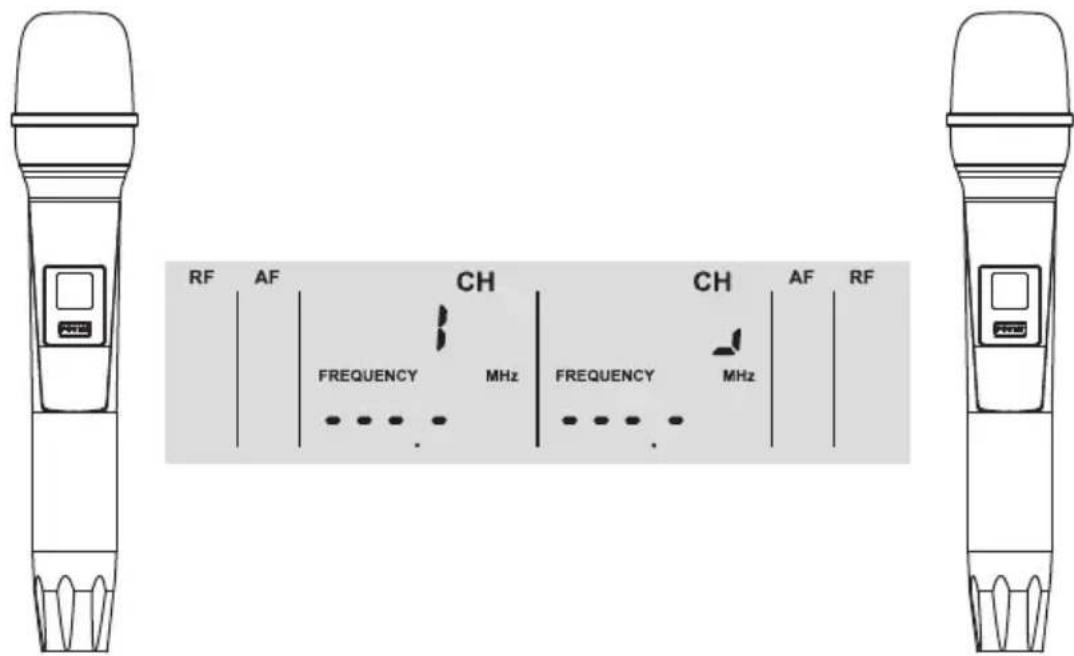

Gdy odbiornik jest podłączony do zasilania, ale baterie mikrofonu nie są zainstalowane, ekran LCD będzie wyświetląt się jak na poniższym zdjęciu:

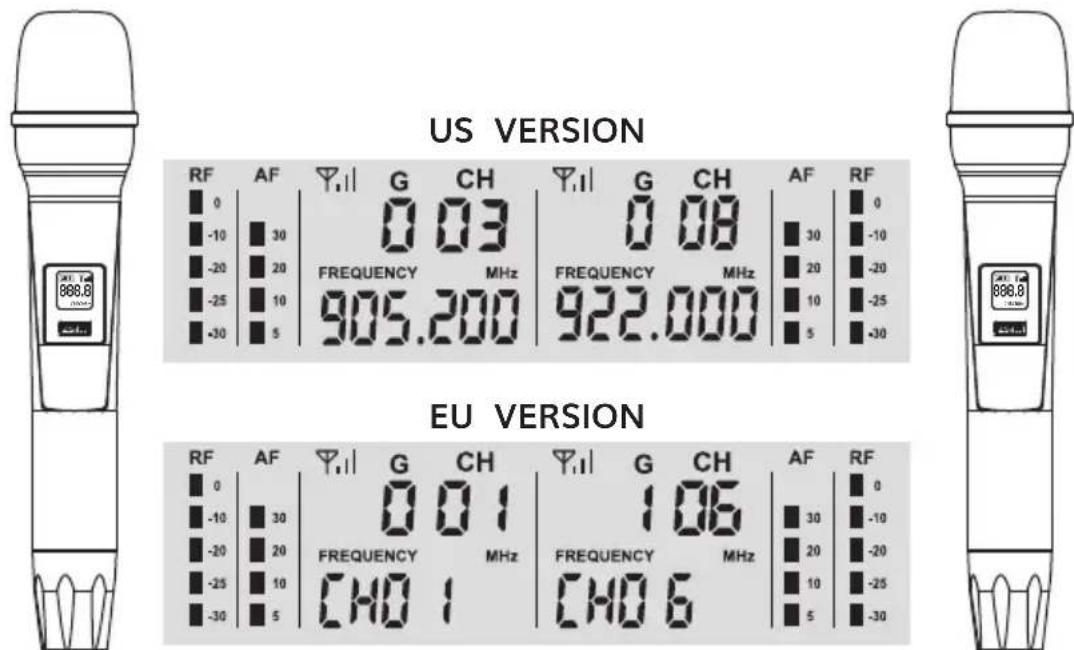

Gdy odbiornik jest podłączony do zasilania, a baterie mikrofonu są zainstalowane, ekran LCD wyświetli się jako następujący obrazek:

US VERSION RF AF G_CH G_CH AF RF 0 0.03 0.08 30 0 -10 30 FREQUENCY MHz FREQUENCY MHz 20 -10 -20 20 905.200 922.000 10 -25 -25 10 5 -30 -30 5 EU VERSION RF AF G_CH G_CH AF RF 0 0.01 1.06 30 0 -10 30 FREQUENCY MHz FREQUENCY MHz 20 -10 -20 20 CHD CHD 6 10 -25 -25 10 5 -30

ROZWIĄZYWANIE PROBLEMÓW

Brak dźwięku(Baterie mikrofonu zostały już zainstalowane, ale jeden z mikrofonów ma włączony dźwięk).
▶ Proszę wyłączyć mikrofon, który może normalnie pracować, wtedy okaże się, że dioda RF na odbiorniku nie pozostanie włączona. Następnie proszę wykonać poniższe kroki, aby sparować mikrofon (bez dźwięku) z odbiornikiem.

1. Upewnij się, że odbiornik i mikrofon są wyłączone.
2. Odkręć rurkę tylną mikrofonu i zainstaluj baterie w komorze baterii mikrofonu.
3. Upewnij się, że mikrofon jest WYŁĄCZONY, naciśnij i przytrzymaj jednocześnie przycisk HI/LO i przycisk zasilania, nie zwalniaj ich, aż ekran mikrofonu zacznie szybko migać, następnie zwolnij dwa przyciski jednocześnie.
4. Włącz przycisk zasilania odbiornika, odczekaj około 5 sekund, następnie naciśnij raz przycisk HI/LO (na mikrofonie), aż ekran mikrofonu stanie się stały i nie będzie już migał, dioda RF na odbiorniku zmieni się na stałą, wskazując, że parowanie się powiodło.
5. Odkręć mikrofon, a następnie dokręć rurkę tylną mikrofonu. Parowanie jest teraz zakończone.

Odbierany sygnał z szumem lub zakłóceniami

Zmień na inne kanały.
Sprawdź, czy odległość odbioru przekracza maksymalny zasięg.

▷ Nie można włączyć mikrofonu

Sprawdź, czy baterie są zainstalowane odwrotnie.
Zmień na nowe baterie.

GWARANCJA

TONOR zapewnia 2 lata obsługi posprzedażowej, bezpłatną wymianę na produkty, które NIE są uszkodzone w wyniku wypadku, przeróbki, niewłaściwego użycia, zaniedbania lub nadużycia. Jeśli przekroczysz 30 dni polityki zwrotu Amazon, nadal możesz skontaktować się z nami za pośrednictwem naszego Shopify TONORMIC. Obsłużymy Cię najlepiej jak umiemy.
