KULLANIM KILAVUZU TW450 Tonor
ÇALIŞMA ORTAMLARI ve NOTLAR
Cihazı kullanırken sudan uzak tutun.
Cihazı iyi havalandırılan ortamlarda kullanın ve ateşten uzak tutun.
Kablosuz bir cihaz olduğundan parazit yapabilecek diğer kaynak- lardan uzak tutun.
Cihazı parçalara ayırmayın.
Lütfen standart güç kaynağını kullanın, yüksek voltaj cihaza zarar verebilir.
Lütfen kullanılmış pilleri geri dönüşüm kutusuna atın, çöpe atmayın.
ÖZELLİKLER
Frekans Tepkisi: 40Hz-18Khz
Çalışma Aralığı: 60 metreye kadar
Frekans Kararlılığı: ±10ppm
SNR orani: 96dB
Ses Bozulması: 0.03%
Mikrofon Girişi Hassasiyeti: -52dB±3dB
RF Hassasiyeti: -95dBm
Çalışma Sıcaklığı: 0°C ile +55°C
MİKROFON ÇALIŞTIRMA TALİMATI
Yukarıdaki görsellerde gösterildiği gibi:
-
Ekran
-
Açma/Kapama Tuşu
-
Kuyruk Tüpü
-
HI-LO Tuşu
-
Pil Bölmesi

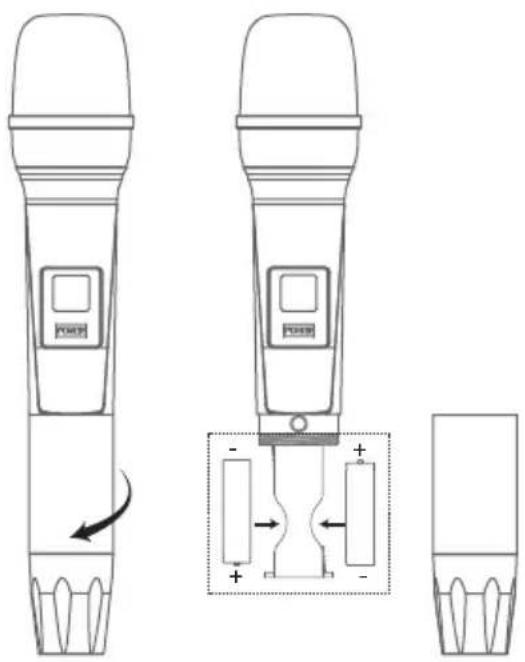

Kablosuz mikrofonu kullan- madan önce aşağıdaki kurulum talimatlarını takip ederek 2 adet AA pil takın:
- Mikrofonun kuyruk tüpünü açın.
- Pilleri yerleştirin ve mikrofonun kuyruk tüpünü sıkın.
Not: Pilin pozitif ve negatif kutuplarını ters takmayın.


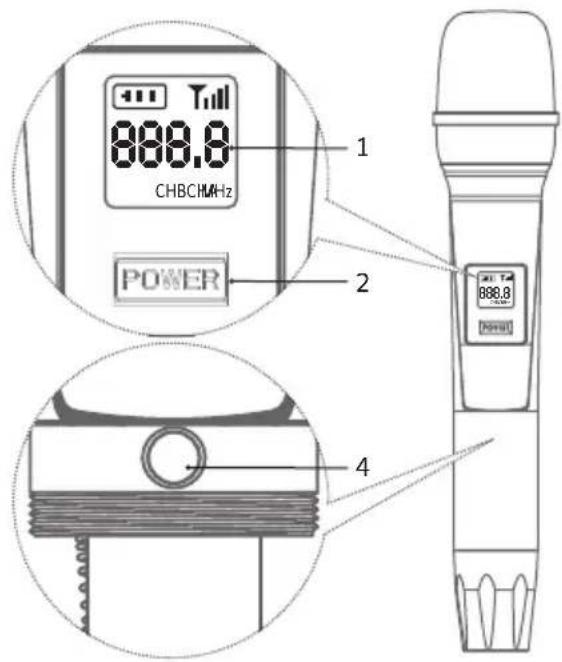

1 888.8 CHBCMHz POWER 2 4 888.8Talimatlar:
- Mikrofonu açmak/kapatmak için 2 tuşuna 2 saniye basın.
- HI-LO tuşu 4'e basın, ekran- daki frekansı değiştirilecektir.

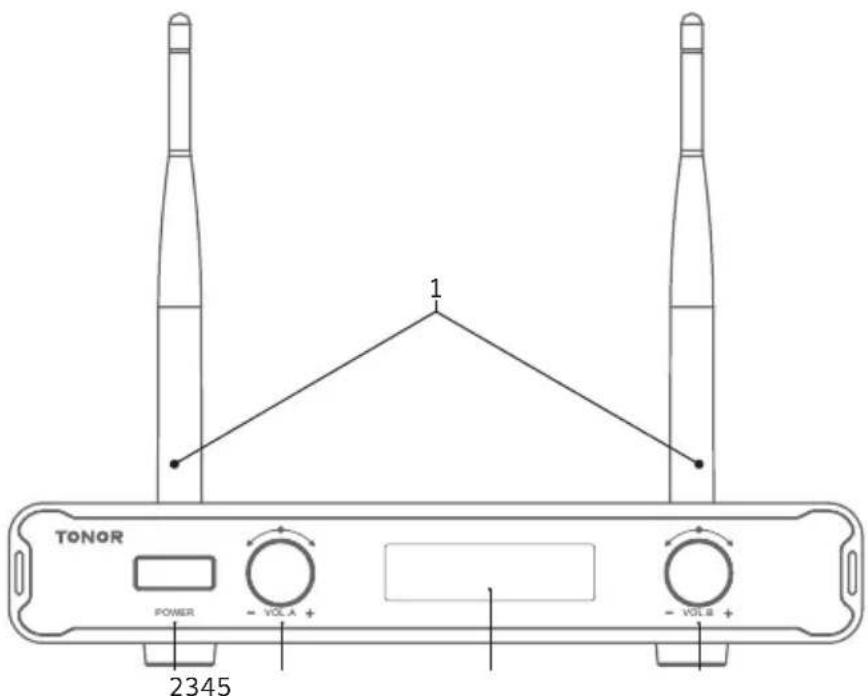

ALICI TALİMATLARI
- Güç tuşu (açmak/kapatmak için 2 saniye basılı tutun)
- A mikrofonu ses ayarlama tuşu
- Mikrofon A ve B için LCD ekran
- B mikrofonu ses ayarlama tuşu


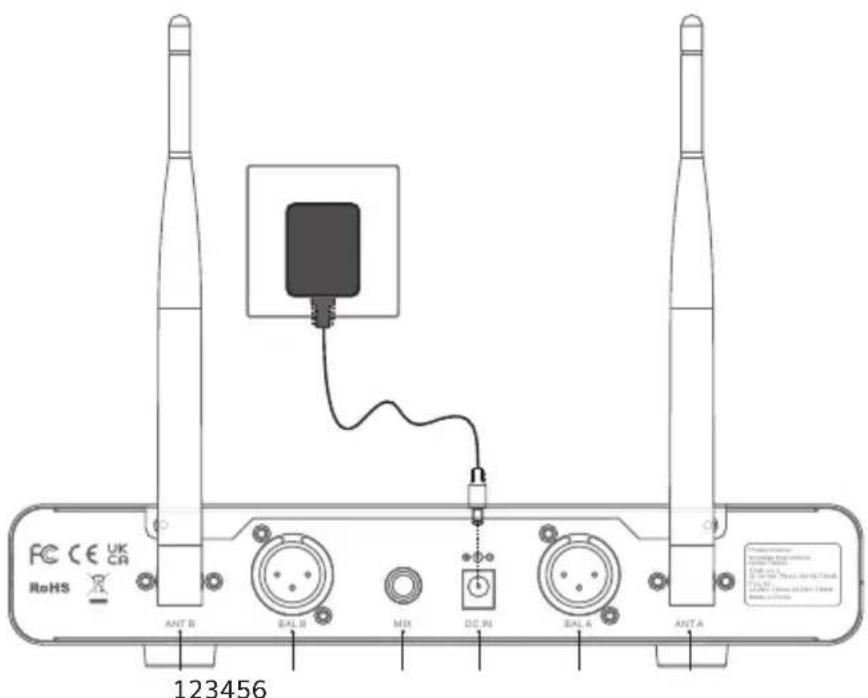

FC CE UK RoHS ANT B BAL B MIX DC 91 BAL A ANT A 123456Yukarıdaki görsellerde gösterildiği gibi:
- ANT B
- BAL B
- MIX
- DC IN
- BAL A
- ANT A
Cihazı kullanmadan önce kablosuz alicıyı paketinden çıkarın ve belirtilen kabloları bağlayın: alıcının MIX girişini diğer ses cihazlarıyla (hoparlör, amplifikatör, mikser vb.) bağlamak için öncelikle 6.35mm ses kablosu kullanın. Ardından anteni dik konuma getirin ve güç kablosunu bağlayın. Üçüncü olarak cihazı açtıktan sonra mikrofonun aliciya başarıyla bağlanıp bağlanmadığını kontrol edin.

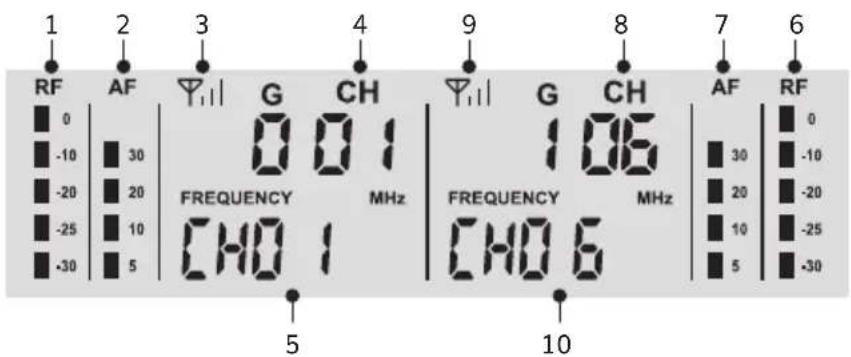

ALICI EKRANI
-
A mikrofonu sinyal seviyeleri
-
A mikrofonu ses seviyeleri
-
A mikrofonu sinyal alımı
-
A mikrofonunun mevcut kanali
-
A mikrofonunun mevcut frekansi
-
B mikrofonu sinyal seviyeleri
-
B mikrofonu ses seviyeleri
-
B mikrofonunun mevcut kanali
-
B mikrofonu sinyal alımı
-
B mikrofonunun mevcut frekansi

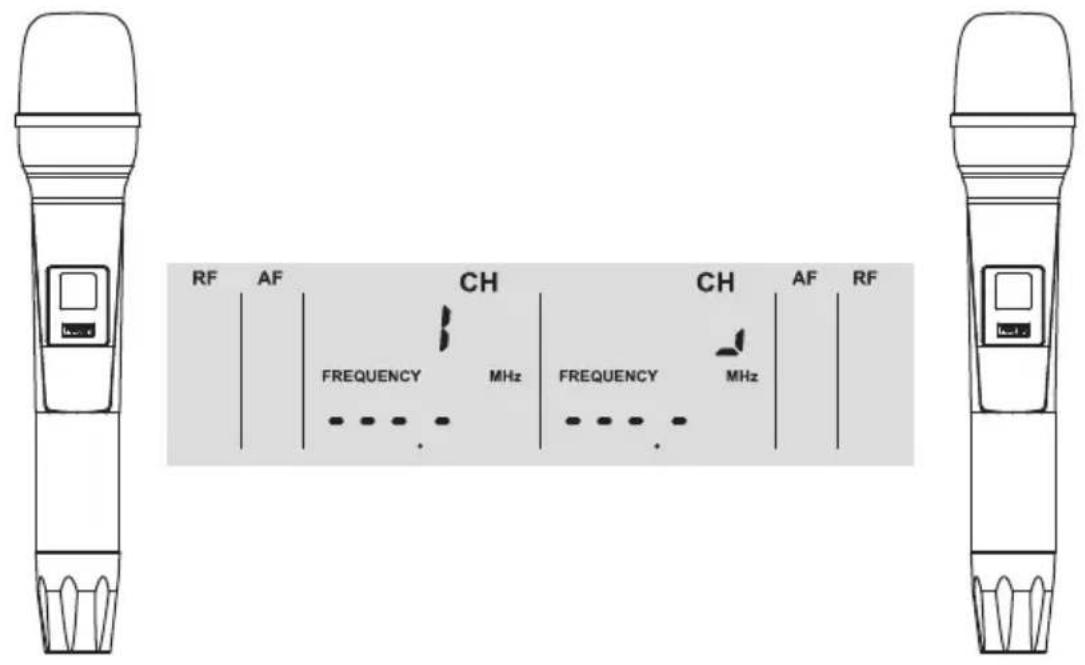

Alici, güç kaynağına başarıyla bağlandığında ancak mikrofonun pilleri takılmadığında LCD ekran aşağıdaki görselleri gösterir:

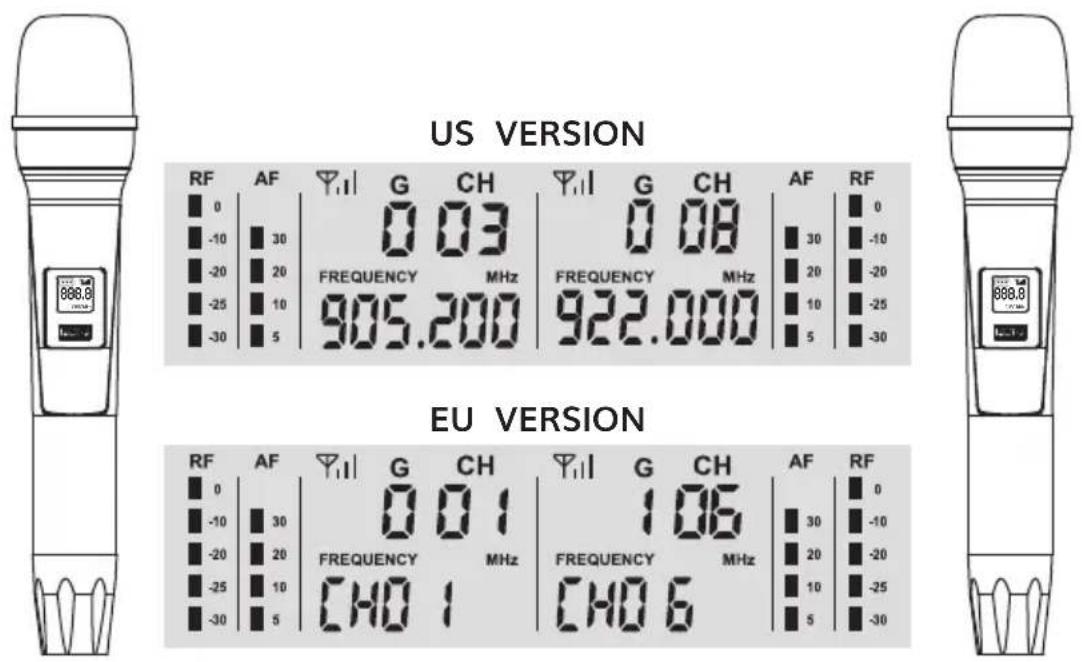

Alici, güç kaynağına başarıyla bağlandığında ve mikrofonun pilleri takıldığında LCD ekran aşağıdaki görselleri gösterir:
other
| Region | RF | AF | G | CH | FREQUENCY (MHz) | FREQUENCY (MHz) | CH | CH | FREQUENCY (MHz) | CH | CH | |--------|----|----|----|----|------------------|------------------|----|----|------------------|----|----| | US | 0 | -10 | 30 | 0 | 905.200 | 922.000 | 0 | 0 | 30 | 20 | 10 | | US | 30 | -20 | 20 | 0 | 905.200 | 922.000 | 20 | 10 | 10 | 5 | -30 | | US | -20 | -25 | 10 | 0 | 905.200 | 922.000 | 10 | 25 | 10 | 5 | -30 | | US | -30 | -30 | 5 | 0 | 905.200 | 922.000 | 5 | -30| -25 | 5 | -30 | | EU | 0 | -10 | 30 | 0 | 905.200 | 922.000 | 30 | -10| -20 | -25| -30 | | EU | -10 | -20 | 20 | 0 | 905.200 | 922.000 | 10 | -25| -30 | -30| -30 | | EU | -25 | -30 | 10 | 0 | 905.200 | 922.000 | 5 | -30| -30 | -30| -30 | | EU | -30 | -30 | 5 | 0 | 905.200 | 922.000 | 5 | -30| -30 | -30| -30 | The chart displays frequency values for each RF or AF component in both US and EU versions. The US version has higher frequencies than the EU version for both RF and AF components.SORUN GİDERME
▷ Ses gelmiyor (Mikrofonun pilleri takılı ancak mikrofonlardan birinde ses yok.)
▶ Normal şekilde çalışan mikrofonu kapatın, alıcıdaki RF ışığının kaybolacağını göreceksiniz. Mikrofonu (ses gelmeyen) alıcıyla eşleştirmek için aşağıdaki adımları izleyin.
- Alicının ve mikrofonun KAPALI olduğundan emin olun.
- Mikrofonun kuyruk tüpünü sökün ve pilleri mikrofonun pil bölmesine takın.
- Mikrofonun KAPALI olduğundan emin olun, HI/LO tuşu ve güç tuşuna aynı anda basın ve basılı tutun, mikrofon ekranı çabucak yanıp sönene kadar bırakmayın, ardından iki tuşu da aynı anda bırakın.
- Alicının güç tuşuna basın, 5 saniye kadar bekleyin ve HI/LO tuşu 'e (mikrofon üzerinde) bir kez basın, mikrofon ekranı sabit olana ve yanıp sönmeyene kadar bekleyin, alıcıdaki RF ışığı sabit kalır ve eşleşmenin başarılı olduğunu gösterir.
- Mikrofonu kapatın ve mikrofon kuyruk tüpünü sıkın. Eşleştirme şimdi tamamlandı.
▷ Sinyal gürültülü veya parazitli
▶ Başka kanallara geçin.
▶ Alicı mesafesinin maksimum aralığı aşıp aşmadığını kontrol edin.
Mikrofon açılmıyor
▶ Pillerin düz takıldığından emin olun.
▶ Yeni piller takın.
GARANTI
TONOR; kaza, değişiklik, yanlış kullanım, ihmal veya kötüye kullanım kaynaklı HASAR GÖRMEMİŞ ürünler için 2 yıl ücretsiz değişim ve satış sonrası hizmet sunar. 30 günlük Amazon iade politikasını aşıyorsanız Shopify TONORMIC aracılığıyla bizimle iletişime geçebilirsiniz. Tüm samimiyetimizle size hizmet sunacağız!
