MANUAL DE USUARIO TW450 Tonor

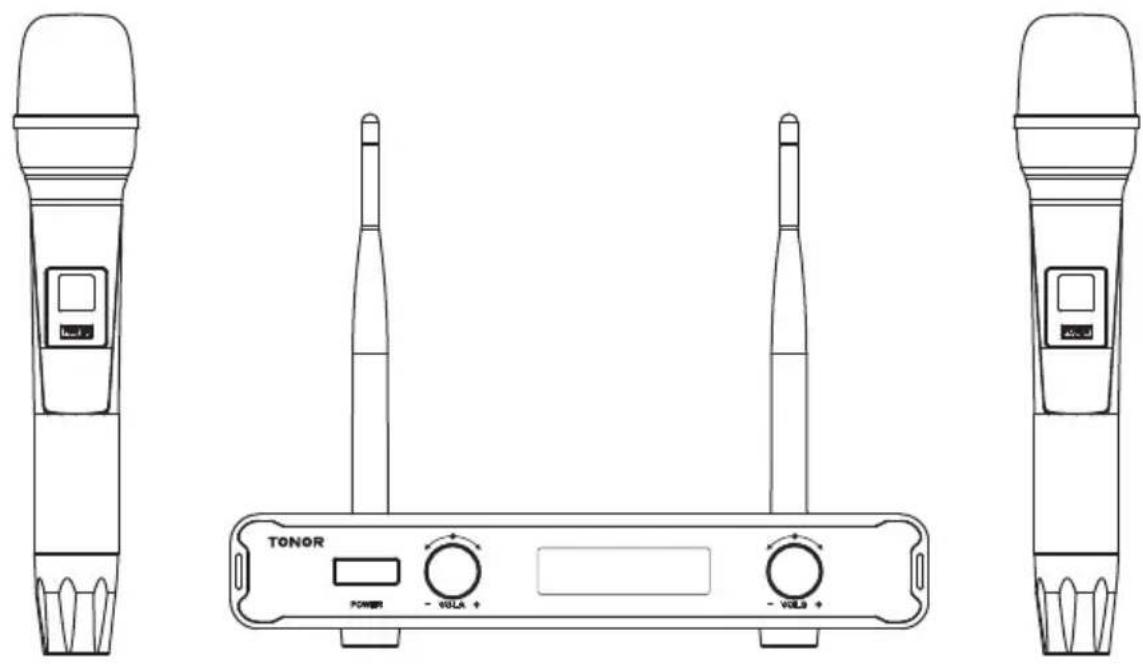

Contenido del paquete

Mantenga siempre este aparato alejado del agua.

Utilice el dispositivo en un entorno ventilado, evite exponerlo al fuego.

Dado que se trata de un dispositivo inalámbrico, procure mantenerlo alejado de cualquier fuente de interferencias.

No desmonte el dispositivo.

Por favor, emplee la fuente de alimentación estándar, un voltaje alto podría dañar el aparato.

Le rogamos que deposite las pilas usadas en un contenedor de reciclaje apropiado, no las tire a la basura.

ESPECIFICACIONES

Respuesta en frecuencia: 40Hz-18Khz

Alcance operativo: Hasta 60 m

Estabilidad de frecuencia: ±10ppm

Relación señal-ruido: 96 dB

Distorsión acústica: 0.03%

Sensibilidad de entrada del micrófono: -52dB±3dB

Sensibilidad RF: -95dBm

Temperatura de funcionamiento: 0°C a +55°C

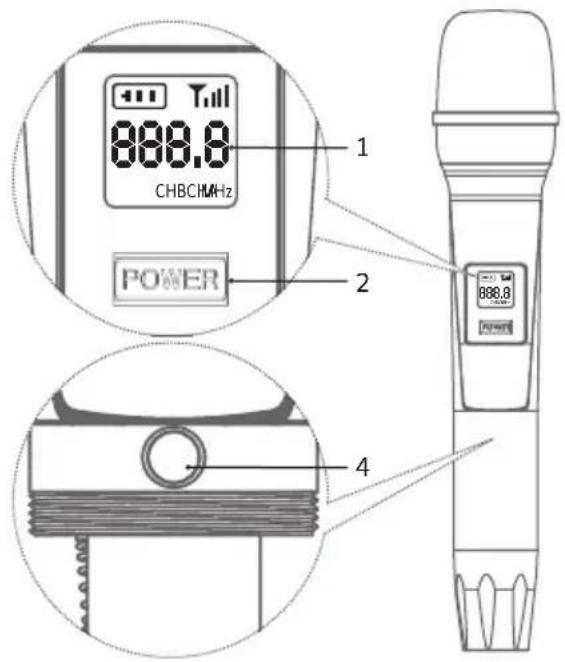

Como se muestra en las imágenes anteriores:

1. Pantalla de visualización

2. Interruptor de encendi- do/apagado

3. Carcasa inferior

4. Botón HI-LO

5. Compartimento de las pilas

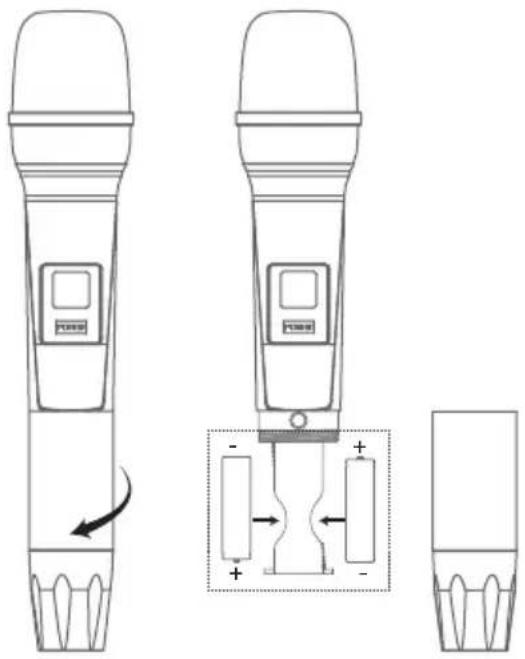

Antes de utilizar el micrófono inalámbrico, inserte 2* pilas AA siguiendo las instrucciones de instalación que se indican a continuación:

1. Retire la carcasa inferior del micrófono.
2. Instale las pilas y vuelva a colocar la carcasa inferior en su lugar.

Nota: Tenga cuidado de no invertir la polaridad positiva y negativa de las pilas.

1 888.8 CHBCMHz POWER 2 888.8 POWER 4

Instrucciones:

1. Pulse el botón 2 durante 2 segundos para encender o apagar el aparato.
2. Pulse el botón HI-LO 4 para cambiar la frecuencia en pantalla.

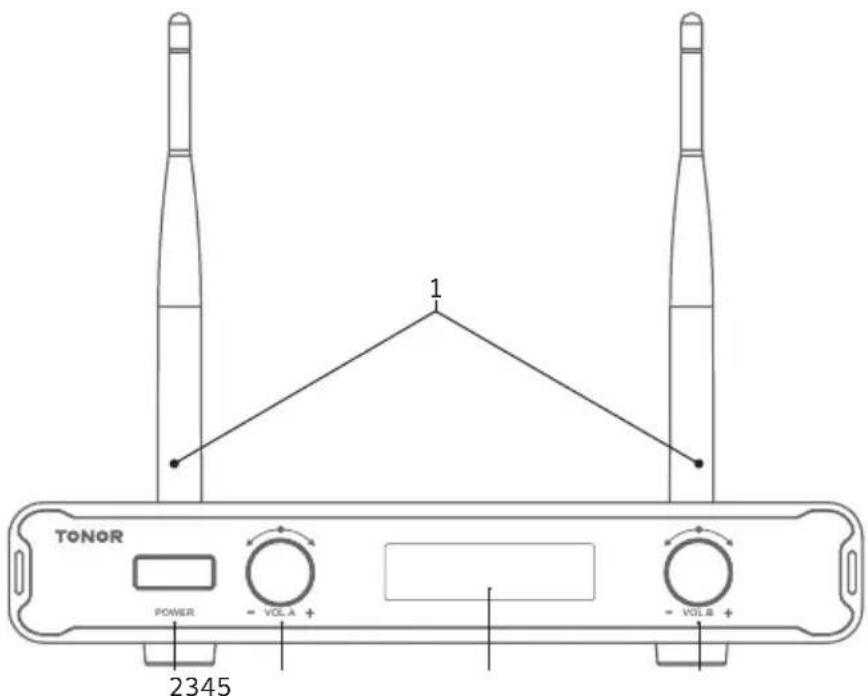

INSTRUCCIONES DEL RECEPTOR

TONOR POWER - VOLA + 2345 1 - VOLB +

1. Antena receptora
2. Interruptor de encendido (Mantener pulsado durante 2 segundos para encenderlo/apagarlo)
3. Botón de ajuste de volumen para el micrófono A
4. Pantalla de visualización LCD para micrófono A y B
5. Botón de ajuste de volumen para el micrófono B

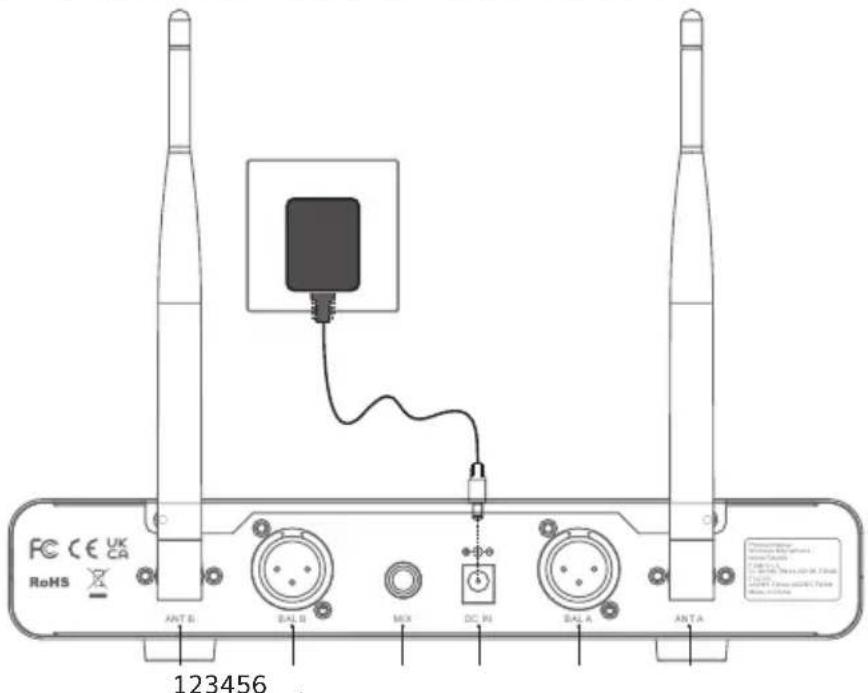

123456

Como se muestra en las imágenes anteriores:

1. ANT B
2. BAL B

3. MIX

4. DC IN

5. BAL A
6. ANT A

Antes de utilizar el aparato, extraiga el receptor inalámbrico del embalaje y conecte los siguientes cables: en primer lugar, conecte con el cable de audio 6.35 al puerto MIX del receptor y a otro dispositivo de audio (altavoz, amplificador, mezclador, etc.). En segundo lugar, monte la antena y conecte el cable de alimentación. En tercer lugar, compruebe si el micrófono está conectado correctamente al receptor después de encender el aparato.

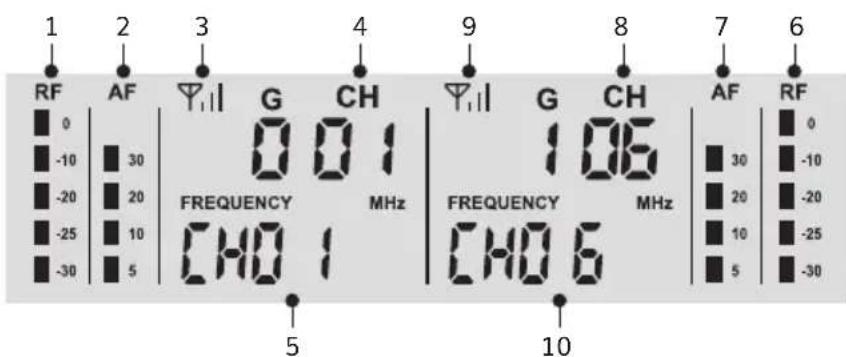

VISUALIZACIÓN DEL RECEPTOR

1 RF 2 AF 3 Y₁|| G CH 9 Y₁|| G CH 8 AF 6 RF 0 -10 30 -20 20 -25 10 -30 5 FREQUENCY MHz 1.06 FREQUENCY MHz 30 -10 20 -20 10 -25 5 -30 CH0 1 CH0 6 5 10

Como se muestra en las imágenes anteriores:

1. Niveles de señal del micro A
2. Niveles de volumen del micro A
3. Recepción de señal del micro A
4. Canal en uso del micrófono A
5. Frecuencia actual del micro A
6. Niveles de señal del micro B
7. Niveles de volumen del micro B
8. Canal en uso del micro B
9. Recepción de señal del micro B
10. Frecuencia actual del micro B

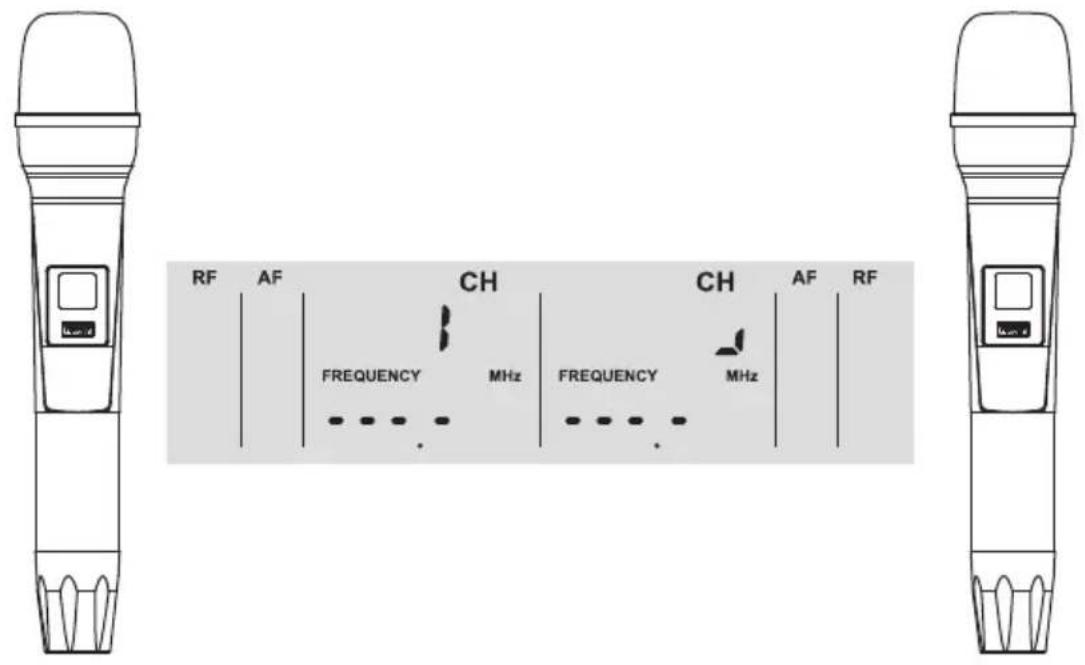

Si el receptor se conecta correctamente a la red eléctrica pero no se han instalado las pilas del micrófono, la pantalla LCD mostrará la imagen siguiente:

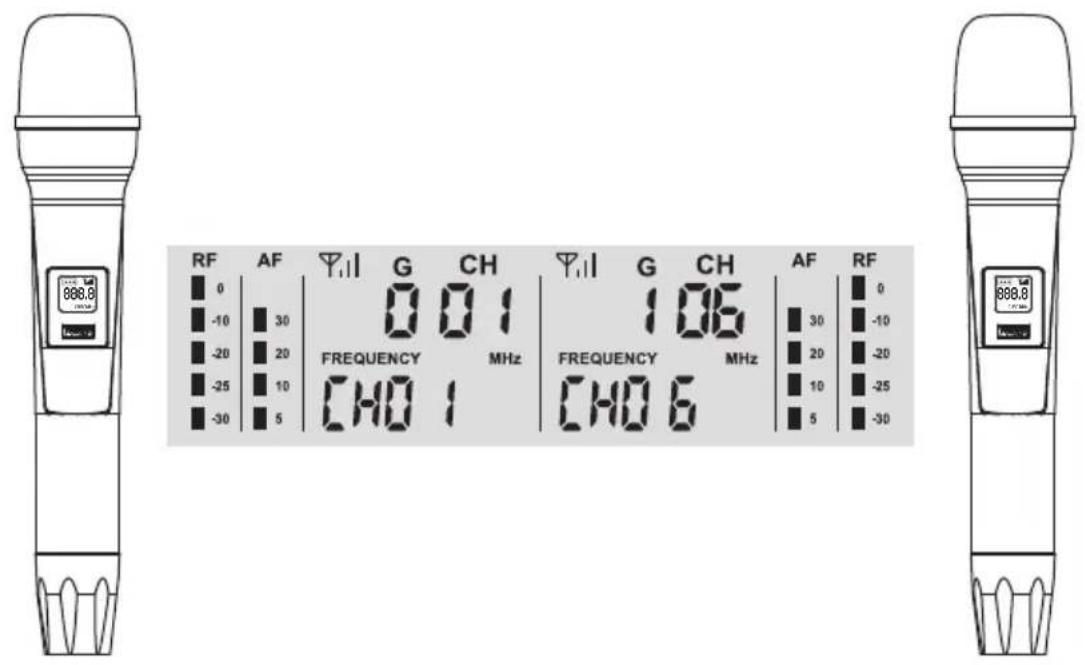

Si el receptor se conecta correctamente a la red eléctrica y las pilas del micrófono también están instaladas, la pantalla LCD mostrará la imagen siguiente:

RF AF G CH G CH AF RF 0 -10 30 FREQUENCY MHz 1.06 30 -10 -20 -25 10 FREQUENCY MHz 10 -25 -30 -30 5 CH0 1 CH0 6 5 -30

RESOLUCIÓN DE PROBLEMAS

No se escucha el sonido (Las pilas del micrófono ya están instaladas, pero uno de los micrófonos emite el sonido).
Por favor, apague el micrófono que funciona normalmente. Verá que el piloto RF del receptor no permanece encendido. A continuación, siga los pasos que se indican a continuación para emparejar con el receptor el micrófono que no emite sonido.

1. Asegúrese de que el receptor y el micrófono están apagados.
2. Desenrosque la carcasa inferior del micrófono e instale las pilas en el compartimento de las pilas del mismo.
3. Asegúrese de que el micrófono está APAGADO, mantenga pulsados el botón HI/LO y el botón de encendido simultáneamente, sin soltarlos, hasta que la pantalla del micrófono parpadee rápidamente, entonces suelte los dos botones al mismo tiempo.
4. Encienda el botón de encendido del receptor, espere unos 5 segundos, después pulse el botón HI/LO del micrófono una vez, hasta que la pantalla del micrófono se quede fija y deje de parpadear. El piloto RF del receptor se quedará fijo, lo que indica que el emparejamiento se ha realizado correctamente.
5. Apague el micrófono y vuelva a enroscar la carcasa inferior del micrófono. El emparejamiento se ha completado.

La recepción de la señal presenta ruidos o interferencias

▶ Cambie a otros canales.
▶ Compruebe si la distancia de recepción supera el alcance máximo.

No se puede encender el micrófono

▶ Compruebe si se han instalado las pilas al revés.
▶ Sustituya las pilas por otras nuevas.

GARANTÍA

TONOR proporciona 2 años de asistencia posventa, incluyendo el reemplazo gratuito de aquellos productos que NO estén dañados como resultado de un accidente, alteración, mal uso, negligencia o abuso. Si supera los 30 días establecidos en la política de devoluciones de Amazon, puede ponerse en contacto con nosotros a través de nuestra tienda Shopify TONORMIC. ¡Le atenderemos encantados!
