MANUALE UTENTE TW450 Tonor

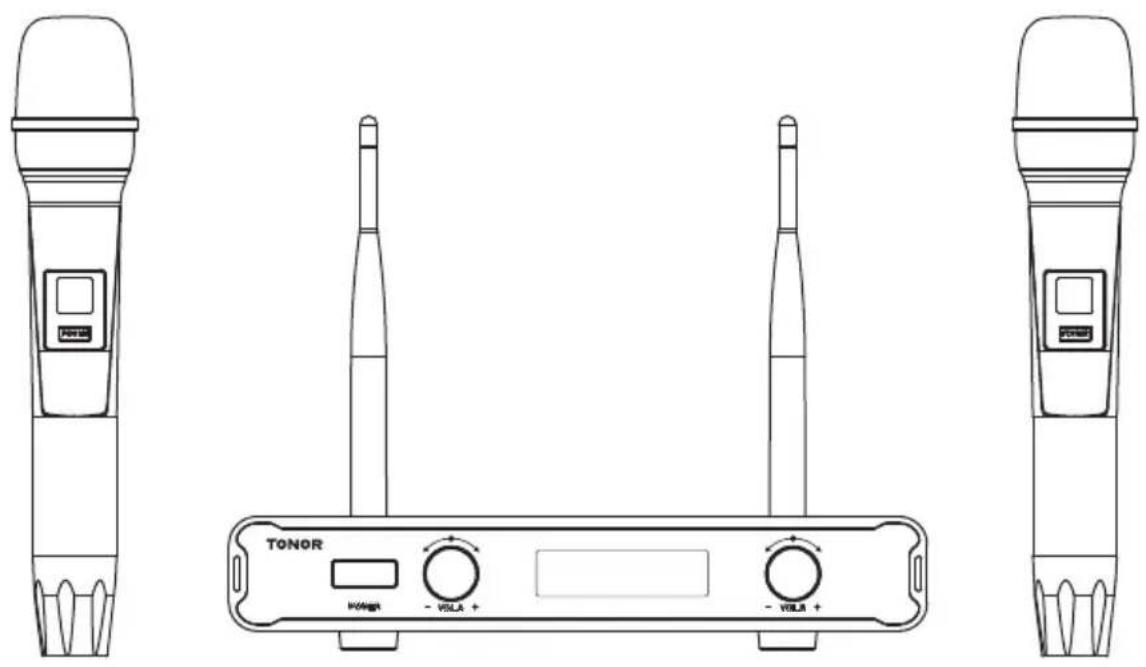

La confezione include

Tenere il dispositivo lontano dall'acqua.

Utilizzare il dispositivo in un ambiente ventilato e tenerlo lontano dal fuoco.

Poiché si tratta di un dispositivo wireless, tenerlo lontano da altre fonti di interferenza.

Non smontare il dispositivo.

Utilizzare l'alimentazione standard, l'alta tensione potrebbe danneggiare il dispositivo.

Le batterie usate vanno smaltite negli appositi contenitori.

SPECIFICHE TECNICHE

Risposta in frequenza: 40Hz-18Khz

Portata operativa: Fino a 60m

Stabilità di frequenza: ±10ppm

SNR: 96dB

Distorsione del suono: 0.03%

Sensibilità ingresso microfono: -52dB±3dB

Sensibilità RF: -95dBm

Temperatura di funzionamento: da 0°C a +55°C

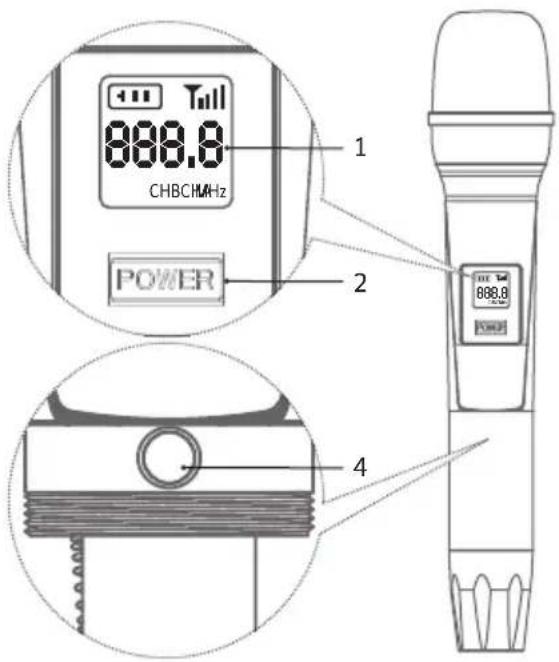

Come mostrato nelle immagini precedenti:

1. Schermo del display
2. Interruttore di accensione/spegnimento
3. Tubo di coda
4. Tasto HI-LO
5. Scomparto batterie

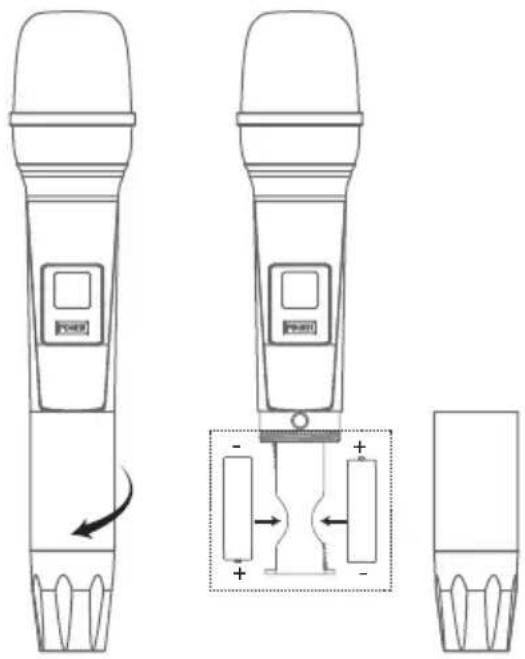

Prima di utilizzare il microfono wireless inserire 2 batterie AA secondo le seguenti istruzioni:

1. Svitare e rimuovere il tubo di coda del microfono.
2. Inserire le batterie e riposizionare il tubo di coda del microfono.

Nota: non inverire la polarità positiva e negativa delle batterie.

888.0 CHBCHMHz POWER 1 2 4 888.0

Ilstruzioni:

1. Premere il pulsante 2 per 2s per accendere/spegnere il microfono.
2. Premere il pulsante HI-LO 4 per modificare la frequenza sullo schermo.

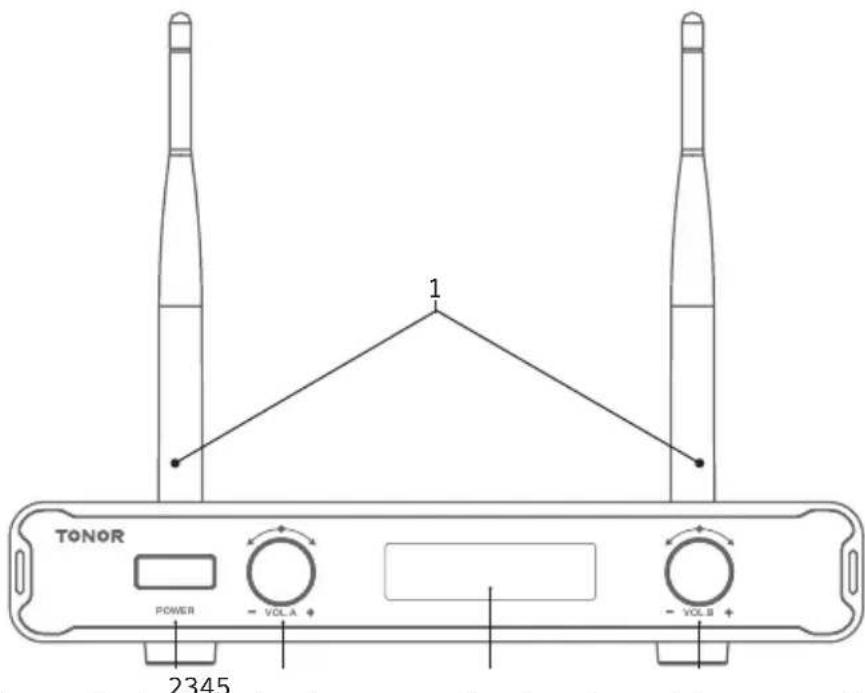

ISTRUZIONI PER IL RICEVITORE

TONOR POWER VOL.A 1 VOL.B 2345

1. Tasto di regolazione del volume per il microfono A Antenna di ricezione
2. Interruttore di alimentazione (tenere premuto per 2s per accendere/spegnere il ricevitore)
3. Tasto di regolazione del volume per il microfono A
4. Schermo del display LCD per microfono A e B
5. Tasto di regolazione del volume per il microfono B.

FC CE UK CA RoHS ANTA B BALB MIX DCIN SALA ANTA 123456

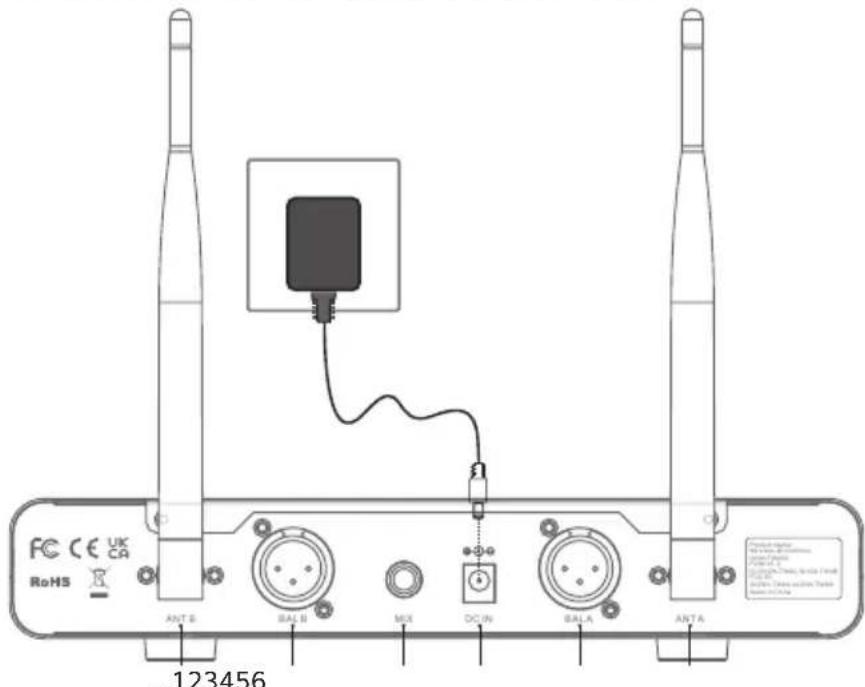

Come mostrato nelle immagini sopra:

1. ANT B

2. DC IN

3. BAL B

4. BAL A

5. MIX

6. ANT A

Prima di utilizzare il dispositivo, estrarre il ricevitore wireless dalla confezione e collegare i seguenti cavi: in primo luogo utilizzare il cavo audio da 6,35 per collegare la porta MIX del ricevitore e altri dispositivi audio (diffusori, amplificatori, mixer, ecc.). In secondo luogo, sollevare l'antenna e collegare il cavo di alimentazione. In terzo luogo, verificare che il microfono sia collegato correttamente al ricevitore dopo l'accensione del dispositivo.

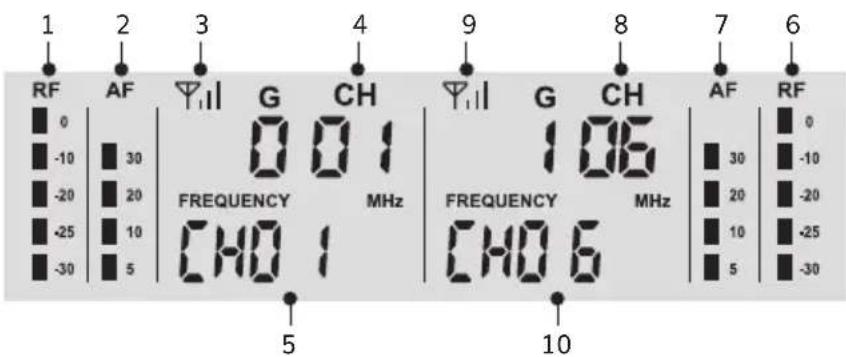

DISPLAY RICEVITORE

1 RF 2 AF 3 Y₁₁ G CH 4 9 Y₁₁ G CH 8 AF 6 RF 0 -10 30 -20 20 -25 10 -30 5 FREQUENCY MHz 1.06 FREQUENCY MHz 30 -10 20 -20 10 -25 5 -30 CHO 1 CHO 6 5 10

Come mostrato nelle immagini precedenti:

1. Livelli segnale microfono A
2. Livelli volume microfono A
3. Segnale ricezione microfono A
4. Canale corrente microfono A
5. Frequenza attuale microfono A
6. Livelli segnale microfono B
7. Livelli volume microfono B
8. Canale corrente microfono B
9. Segnale ricezione microfono B
10. Frequenza attuale microfono B.

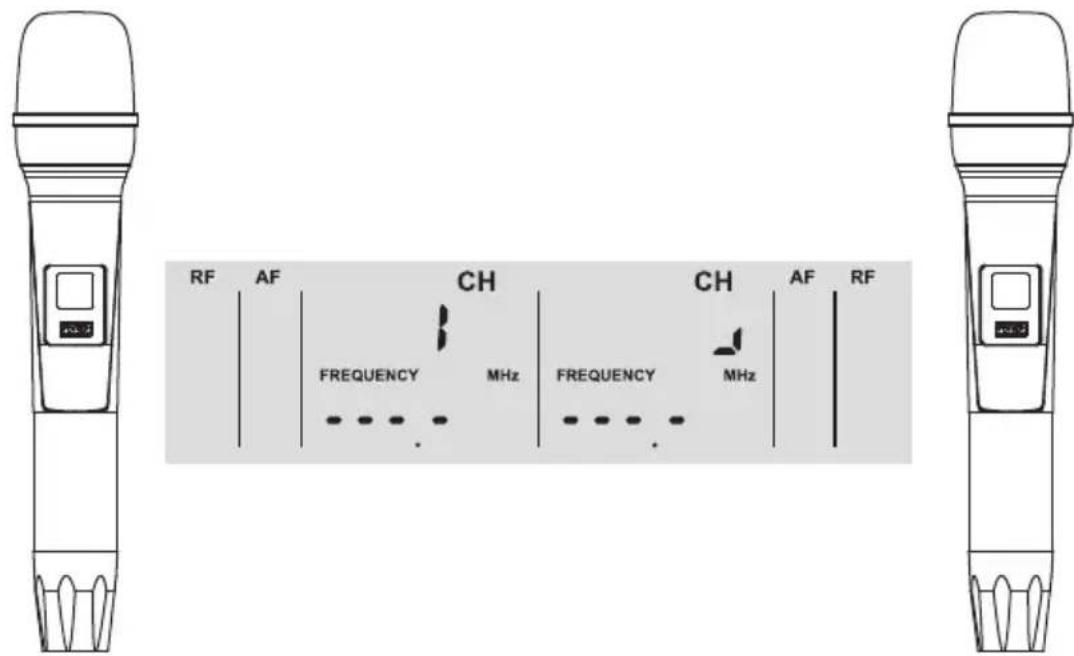

Quando il ricevitore è collegato all'alimentazione, ma le batterie del microfono non sono installate, sullo schermo LCD compaiono le seguenti immagini:

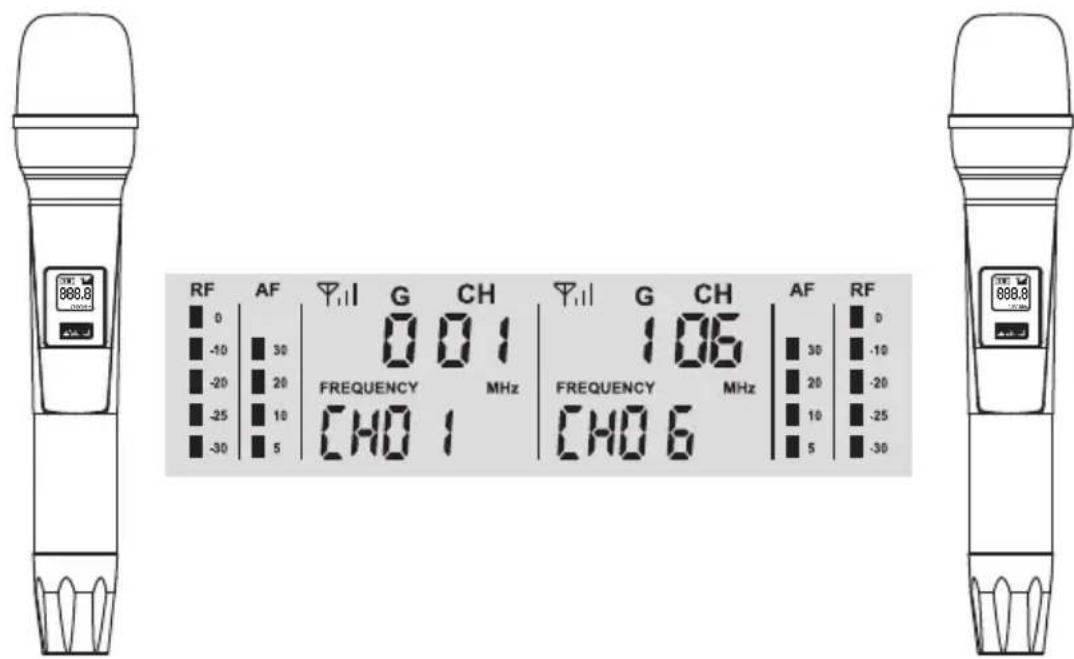

Quando il ricevitore è collegato correttamente all'alimentazione e le batterie del microfono sono installate, sullo schermo LCD compaiono le seguenti immagini:

RF AF G CH G CH AF RF 0 -10 30 -20 20 FREQUENCY MHz 1.06 30 -10 20 -20 -25 10 -30 CHO CHO 6 10 -25 5 -30 888.8

RISOLUZIONE DEI PROBLEMI

Non emette alcun suono (le batterie del microfono sono già state installate, ma uno dei microfoni è acceso).
▶ Spegni il microfono che può funzionare normalmente e scoprirai che la luce RF sul ricevitore scomparirà. Seguire quindi i passaggi indicati di seguito per accoppiare il microfono (senza suono) con il ricevitore.

1. Assicurarsi che il ricevitore e il microfono siano spenti.
2. Svitare il tubo di coda del microfono e installare le batterie nell'apposito vano.
3. Assicurarsi che il microfono sia spento, tenere premuti contemporaneamente il pulsante HI/LO e il pulsante di accensione fino a quando lo schermo del microfono lampeggia rapidamente, quindi rilasciare i due pulsanti.
4. Premere il pulsante di accensione del ricevitore, attendere circa 5 secondi, quindi premere una volta il pulsante HI/LO (sul microfono), finché lo schermo del microfono non diventa fisso e non lampeggia più, mentre la spia RF sul ricevitore diventa fissa, a indicare che l'accoppiamento è riuscito.
5. Spegnere il microfono, quindi avvitare il tubo di coda del microfono. L'accoppiamento è ora completato.

▷ Segnale con disturbi o interferenze

▶ Passare ad altri canali.
▶ Controllare se la distanza di ricezione è superiore alla portata massima.

▷ Il microfono non si accende

Controllare se le batterie sono installate al contrario.
▶ Cambiare le batterie.

GARANZIA

TONOR fornisce 2 anni di servizio post-vendita e sostituzione gratuita per i prodotti che NON sono danneggiati a causa di incidenti, alterazioni, uso improprio, negligenza o abuso. Se sono stati superati i 30 giorni di politica di reso Amazon, puoi ancora contattarci attraverso il nostro Shopify TONORMIC. Saremo lieti di servirti!
