MANUALE UTENTE TW621 Tonor

Tenere il dispositivo lontano dall'acqua.

Utilizzare il dispositivo in un ambiente ventilato e tenerlo lontano dal fuoco.

Poiché si tratta di un dispositivo wireless, tenerlo lontano da altre fonti di interferenza.

Non smontare il dispositivo.

Utilizzare l'alimentazione standard, l'alta tensione potrebbe danneggiare il dispositivo.

Le batterie usate vanno smaltite negli appositi contenitori.

SPECIFICHE TECNICHE

Risposta in frequenza: 40hz-18khz

Potenza massima in radiofrequenza trasmessa: 8,5 dBm

Frequenza operativa: A MIC: 823-826,2MHz, B MIC: 827,8-831MHz

Portata operativa: Fino a 60m

Stabilità di frequenza: ±0,0005 MHz

SNR: 96dB

Distorsione del suono: ≤0,5%

Sensibilità ingresso microfono: -51dBV

Sensibilità RF: -95dBm

Temperatura di funzionamento: da 0°C a +55°C

Come mostrato nelle immagini precedenti:

1. Schermo del display
2. Interruttore di accensione/spegnimento
3. Tubo di coda
4. Tasto HI-LO
5. Scomparto batterie

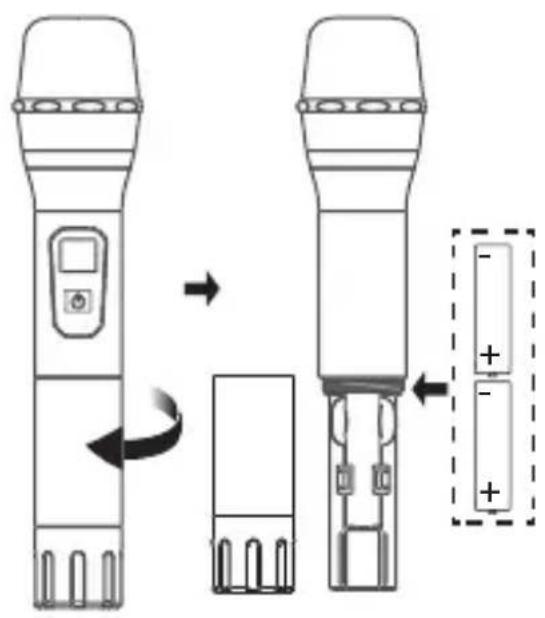

Prima di utilizzare il microfono wireless inserire 2 batterie AA secondo le seguenti istruzioni:

1. Svitare e rimuovere il tubo di coda del microfono.
2. Inserire le batterie e riposizionare il tubo di coda del microfono.

Nota: non inverire la polarità positiva e negativa delle batterie.

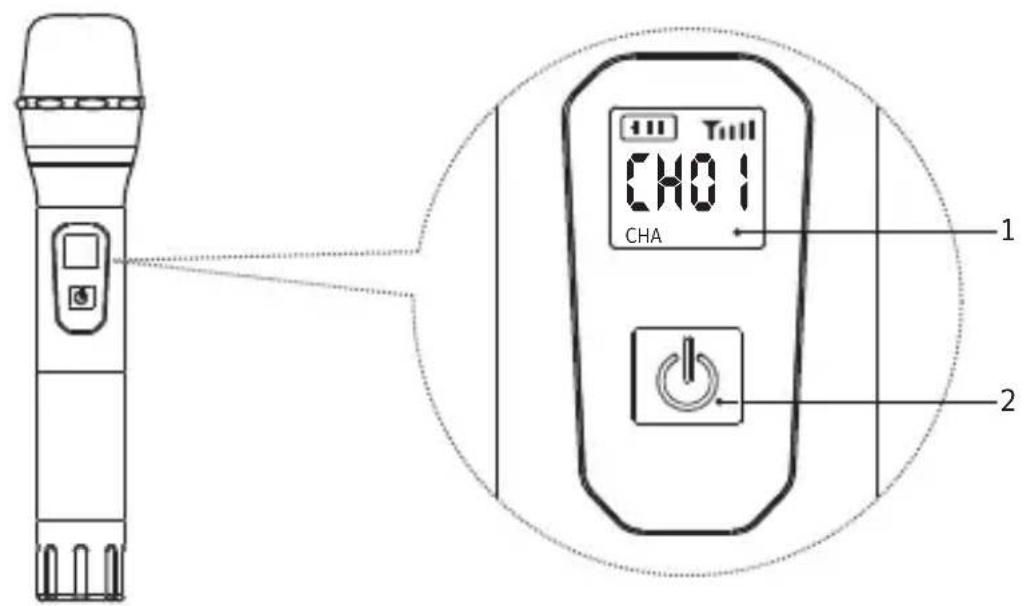

CHA 1 2

Istruzioni:

1. Premere il pulsante 2 per 2s per accendere/spegnere il microfono.

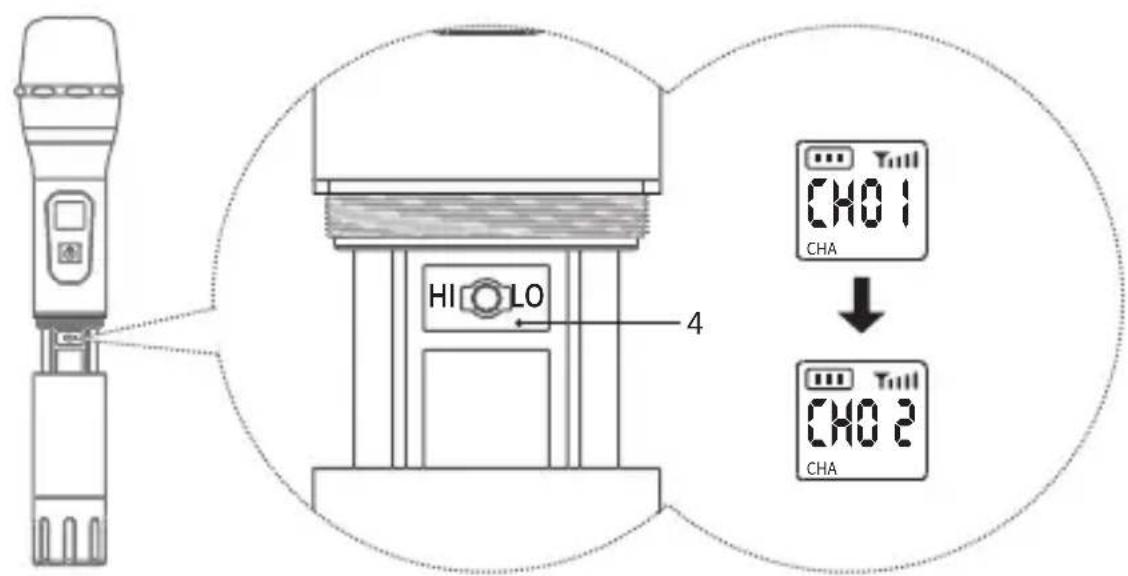

HI LO 4 CH0 1 CHA CH0 2 CHA

1. Premere il pulsante HI-LO 4 per modificare la frequenza sullo schermo.

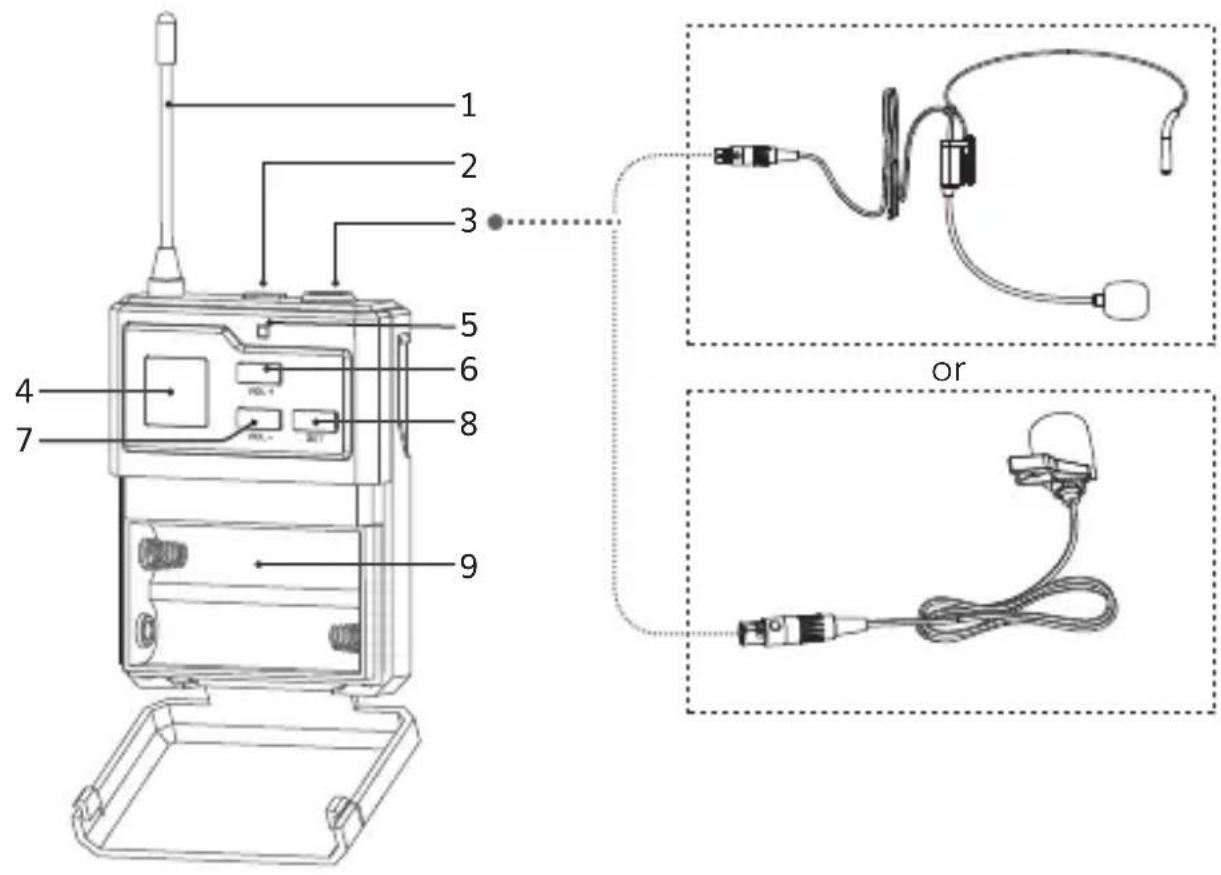

ISTRUZIONI PER L'USO DEL BODYPACK

1 2 3 4 5 6 7 8 9 or

1. Antenna
2. Pulsante di accensione: fare clic per accendere il microfono. Fare clic per disattivare l'audio quando è attivo e fare nuovamente clic per uscire dall'audio. Premere a lungo per 2 secondi per spegnere.
3. Presa XLR
4. Display LCD
5. Luce LED: verde per accensione. Rosso per Muto.
6. VOL+: fare clic per aumentare il volume di un livello. Premere a lungo per aumentare automaticamente il volume, fino a 40 livelli.
7. VOL-: fare clic per diminuire il volume di un livello. Premere a lungo per diminuire automaticamente il volume, fino al livello 0.
8. Pulsante SET: premere brevemente per modificare la frequenza. Premere a lungo per accedere alla modalità di accoppiamento.
9. Scomparto batteria

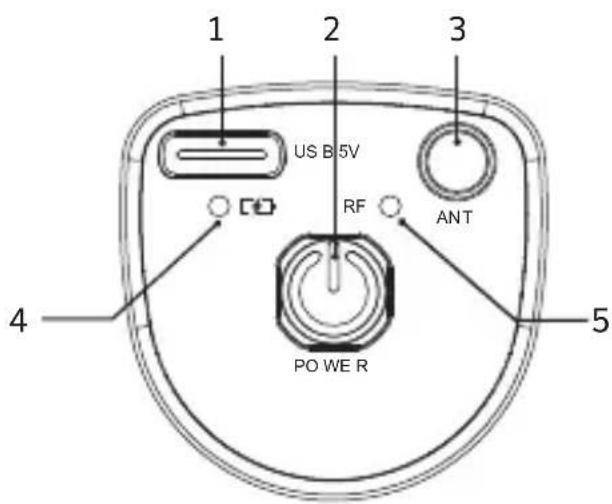

ISTRUZIONI PER IL RICEVITORE

1 2 3 US B 5V RF ANT 4 PO WE R 5

1. PORTA DI RICARICA USB-C
2. PULSANTE DI ACCENSIONE (Premere a lungo per 2 secondi per accenderlo/spegnerlo.)
3. ANTENNA DI SEGNALE
4. INDICATORE DELLA BATTERIA
5. SPIA RF

ISTUZIONE INDICATOR LUMINOSI

Indicatore luminoso della batteria 4

Luce rossa quando si spegne la ricarica: Il ricevitore è in fase di ricarica.

Luce spenta quando si spegne la ricarica: Il ricevitore è completa-mente carico.

Luce verde: Il ricevitore è acceso.

Luce gialla quando si accede la ricarica: Il ricevitore è in fase di ricarica. La luce diventa verde quando il ricevitore è completa-mente carico.

Spia RF 5

Spegne: Il ricevitore non è collegato al microfono.

Rimane accesa: Il ricevitore e il microfono sono collegati corretta-mente.

Lampeggia rapidamente: Il ricevitore e il microfono sono collegati correttamente e il microfono sta trasmettendo segnali audio.

Lampeggia lentamente: La batteria del ricevitore è scarica.

RISOLUZIONE DEI PROBLEMI

▷ Nessun suono (le batterie del microfono sono già state installate, ma uno dei microfoni funziona.)
▶ Spegni il microfono portatile o il microfono da cintura che può funzionare normalmente e scoprirai che la luce RF sul ricevitore scomparirà. Quindi seguire i passaggi seguenti per associare quello senza audio al ricevitore.

1. Assicurarsi che il ricevitore e il microfono PALMARE siano spenti. Oppure assicurati che il ricevitore sia spento e il microfono BODYPACK sia acceso.
2. Aprire la custodia delle batterie del microfono portatile o del microfono da cintura e installare le batterie.
3. Assicurarsi che il microfono portatile sia spento, tenere premuti contemporaneamente il pulsante HI/LO e il pulsante di accensione, non rilasciarli finché lo schermo del microfono portatile non lampeggia rapidamente, quindi rilasciare i due pulsanti contemporaneamente.

Oppure assicurati che il microfono del body-pack sia acceso, premi a lungo il pulsante SET finché lo schermo del body-pack non lampeggia rapidamente, quindi rilascia il pulsante SET.

1. Accendere il pulsante di accensione del ricevitore, attendere circa 5 secondi, quindi premere una volta il pulsante HI/LO sul microfono portatile o il pulsante SET sul body-pack, fino a quando lo schermo del microfono portatile o lo schermo del body-pack diventa stabile e non lampeggia più, la luce RF sul ricevitore diventa fissa, indicando che l'accoppiamento è riuscito.
2. Spegnere il microfono portatile, quindi serrare il tubo di coda del microfono. L'accoppiamento è ora completato.

▷ Segnale con disturbi o interferenze
▶ Passare ad altri canali;
Controllare se la distanza di ricezione è superiore alla portata massima.

▶ Il microfono non si accende
▶ Controllare se le batterie sono installate al contrario;
▶ Cambiare le batterie.

Dichiarazione di conformità UE • Direttiva RoHS (2011/65/UE)

Con la presente, Fujian EastWest Lifewit Technology Co.,LTD dichiara che il tipo di apparecchiatura radio TW620/TW621/TW630/TW632 è conforme alla Direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet:

Condizioni e restrizioni per l'utilizzo delle frequenze

Potrebbero esserci condizioni e restrizioni speciali per l'utilizzo delle frequenze nel tuo Paese.

Prima di mettere in funzione il prodotto, reperite le informazioni per il vostro Paese al seguente indirizzo:

TONOR fornisce 2 anni di servizio post-vendita e sostituzione gratuita per i prodotti che NON sono danneggiati a causa di incidenti, alterazioni, uso improprio, negligenza o abuso. Se sono stati superati i 30 giorni di politica di reso Amazon, puoi ancora contattarci attraverso il nostro Shopify TONORMIC. Saremo lieti di servirti
