MANUALE UTENTE TW842 Tonor

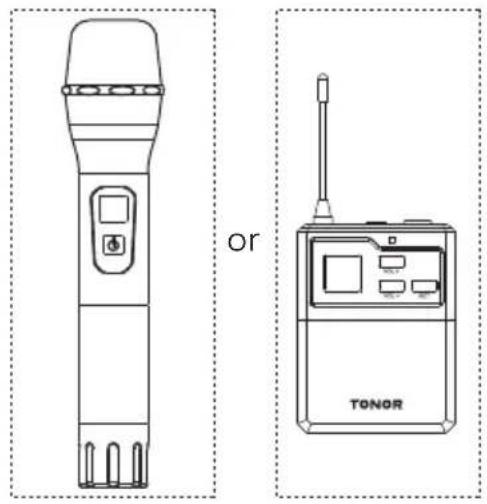

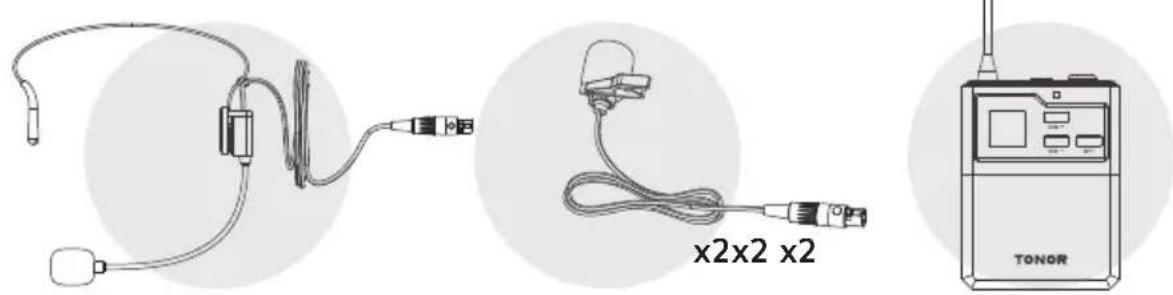

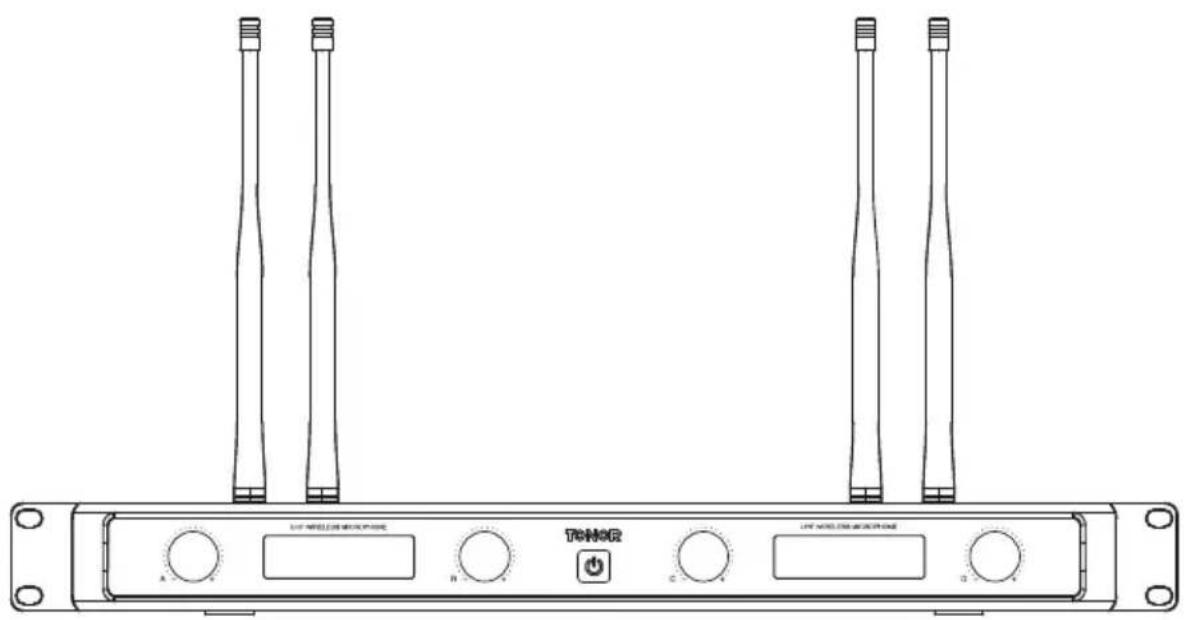

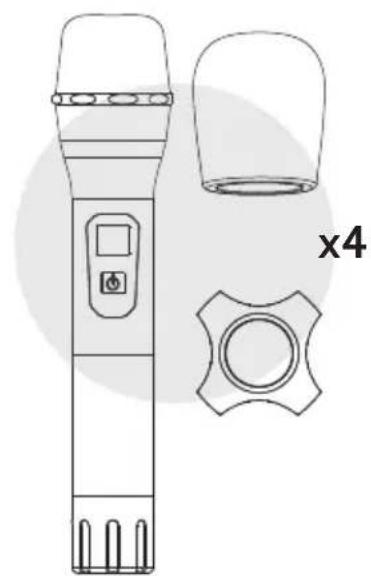

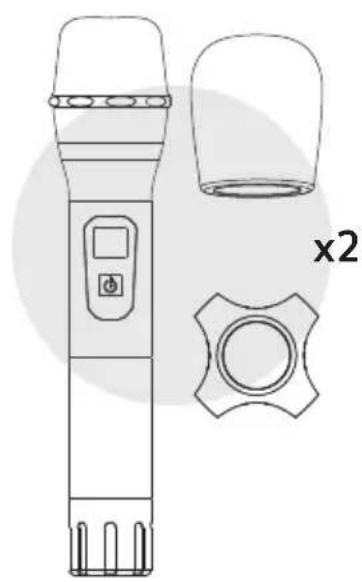

La confezione include

TW840

or

or

TW842

or

or

ENVIRONNEMENTS D'UTILISATION ET NOTES

Tenere il dispositivo lontano dall'acqua.

Utilizzare il dispositivo in un ambiente ventilato e tenerlo lontano dal fuoco.

Poiché si tratta di un dispositivo wireless, tenerlo lontano da altre fonti di interferenza.

Non smontare il dispositivo.

Utilizzato l'alimentazione standard, l'alta tensione potrebbe danneggiare il disposativo.

Le batterie usate vanno smaltite negli apposti contentitori.

SPECIFICHE TECNICHE

Risposta in frequenza: 40Hz-18Khz

Potenza massima in radiofrequency trasmessa: 8,5 dBm

Frequenza operativa: A MIC: 823.3-824.9MHz, B MIC: 825.3-826.9MHz, C

Portata operativa: Fino a 60m

Stabilità di frequenza: ±10ppm

SNR: 96dB

Distorsione del suono: 0.03%

Sensibilità ingresso microfono: -52dB±3dB

Sensibilità RF: -95dBm

Temperatura di funzionamento: da 0^ a +55^

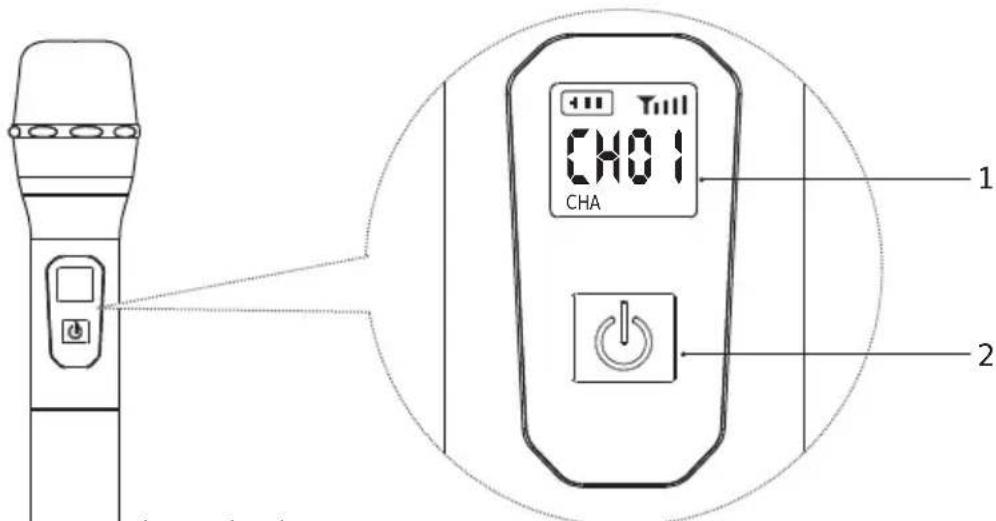

Come mostrato nelle immagini precedenti:

1. Schermo del display
2. Interruttore di accensione/spegnimento
3. Tubo di coda
4. Tasto HI-LO
5. Scomparto batterie

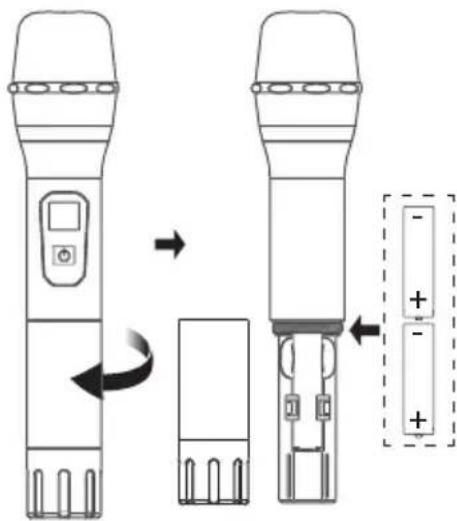

Prima di utilizzato il microfono wireless inseire 2 batterie AA secondo le seguenti istruzioni:

1. Svitare e rimuovere il tubo di coda del microfono.
2. Inserire le batterie e riposizionare il tubo di coda del microfono.

Nota: non inverire la polarità positiva e negativa delle batterie.

Istruzioni:

1. Premere il pulsante 2 per 2s per accendere/spegnere il microfono.

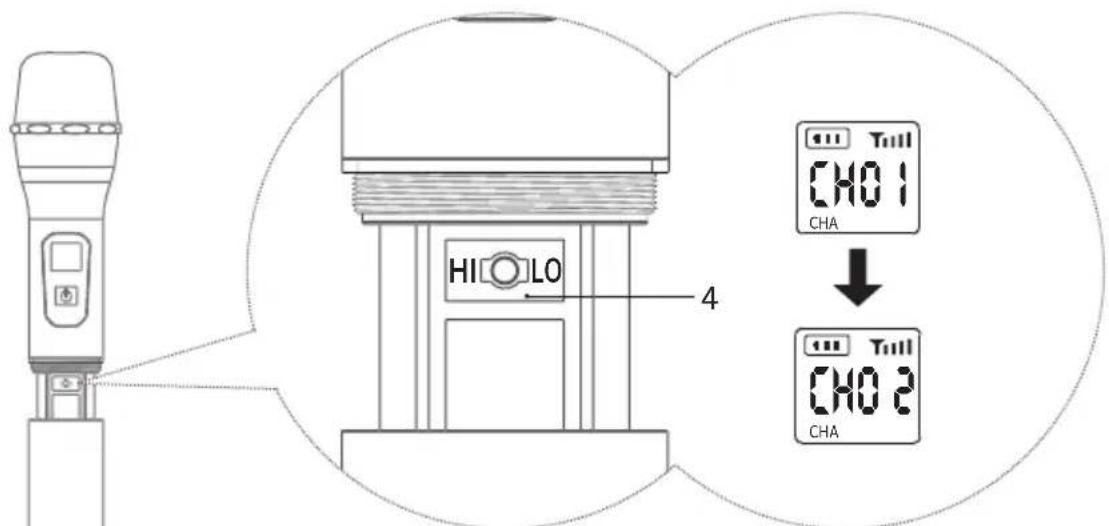

1. Premere il pulsante HI-LO 4 per modificare la frequenza sullo schermo.

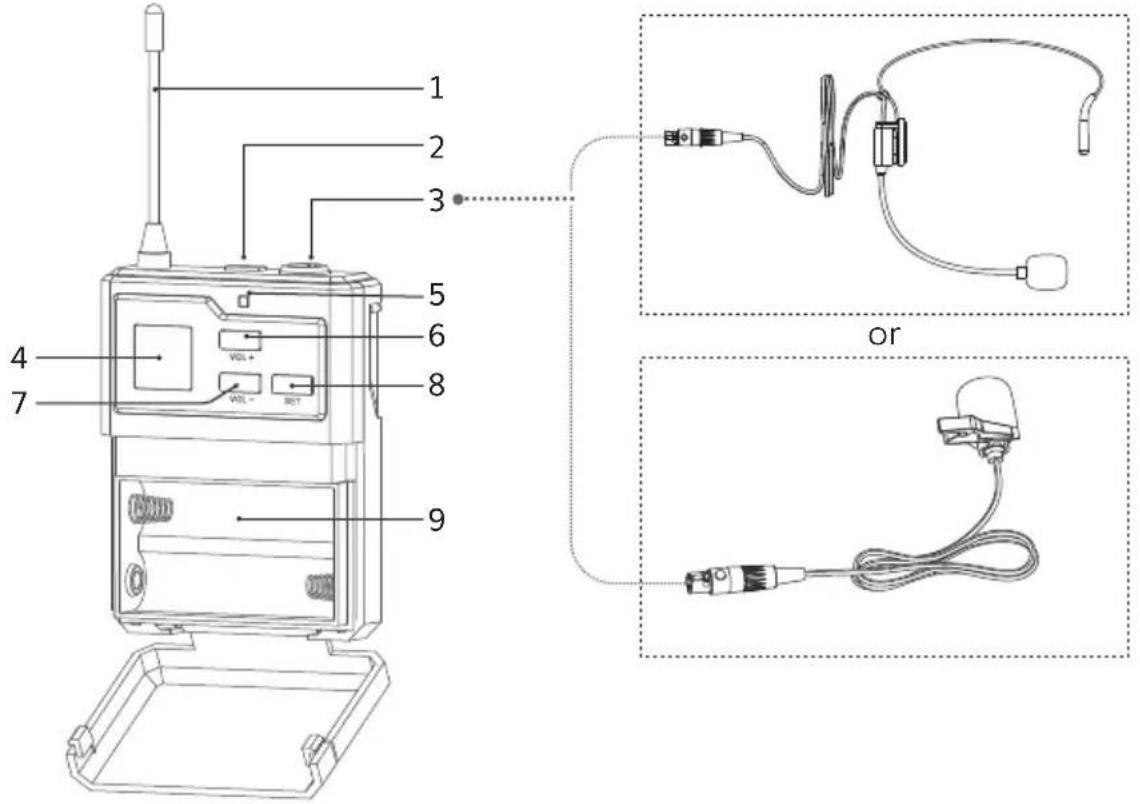

ISTRUZIONI PER L'USO DEL BODYPACK

1. Antenna
2. Pulsante di accensione: fare cig per accendere il microfono. Fare cig per disattivare l'audio quando è attivo e fare nuovamente cig per uscire dall'audio. Premere a lungo per 2 secondi per spegnere.
3. Presa XLR
4. Display LCD
5. Luce LED: verde per accensione. Rosso per Muto.
6. VOL+:fare clic per aumentare il volume di un livello.Premere a lungo per aumentare automaticamente il volume, fino a 40 livelli.
7. VOL-: fare cig per diminuire il volume di un livello. Premere a lungo per diminuire automaticamente il volume, forn al livello 0.
8. Pulsante SET: premere brevamente per modificare la frequenza.
9. Scomparto batteria

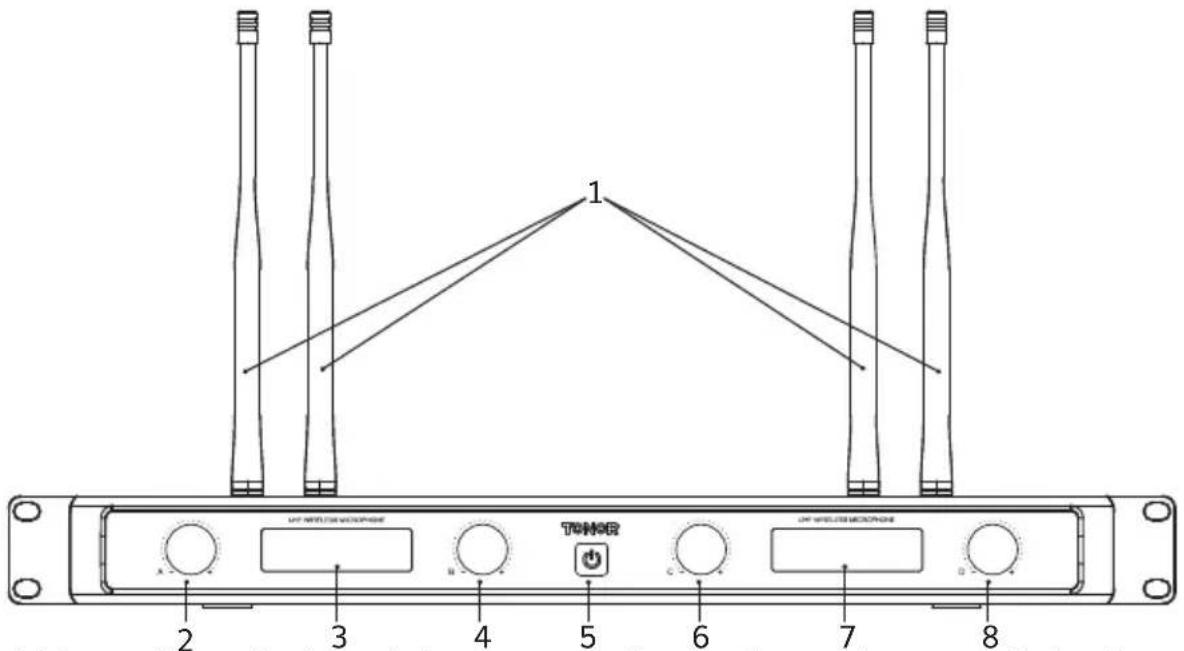

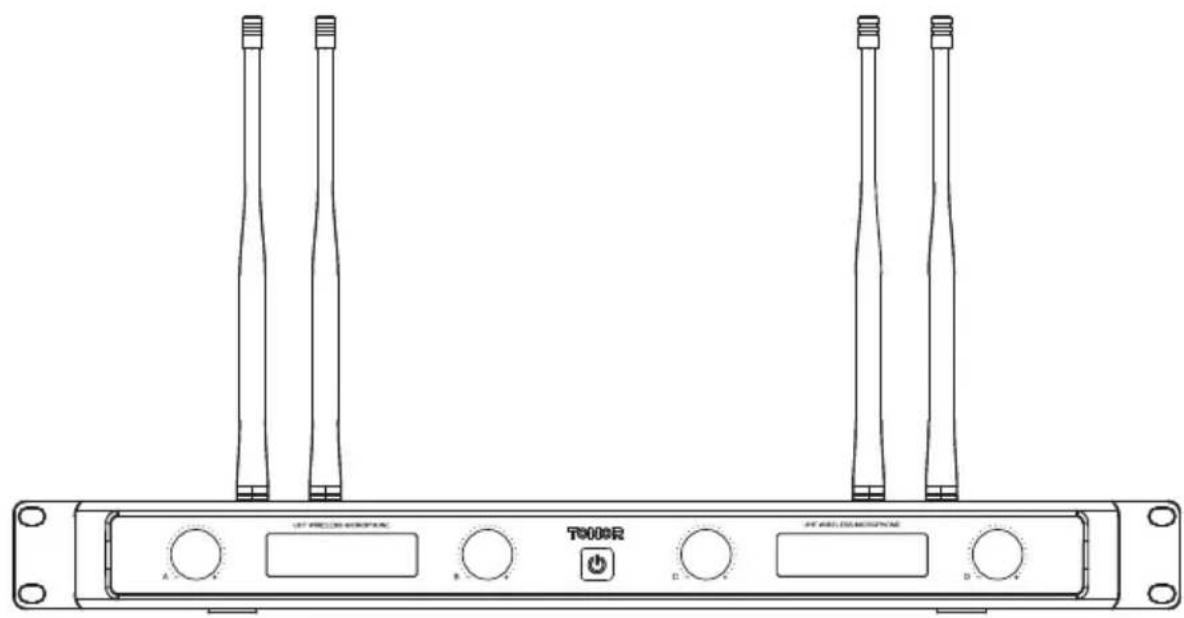

ISTRUZIONI PER IL RICEVITORE

1. Tasto di regolazione del volume per il microfono AAntenna di ricezione
2. Tasto di regolazione del volume per il microfono A
3. Schermo del display LCD per microfono A e B
4. Tasto di regolazione del volume per il microfono B.
5. Interruttore di alimentazione (tenere premuto per 2s per accendere/spagnere il ricevitatore)
6. Tasto di regolazione del volume per il microfono C
7. Schermo del display LCD per microfono C e D
8. Tasto di regolazione del volume per il microfono D

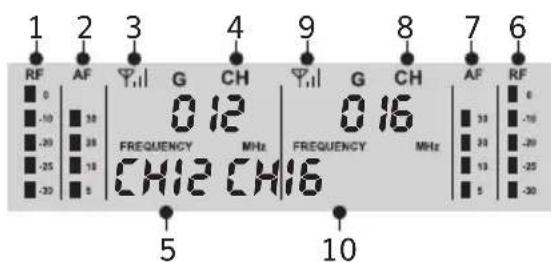

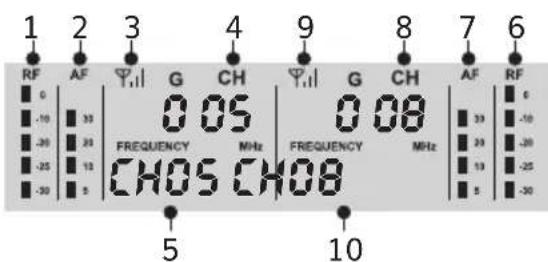

Come molto nelle immagini precedenti:

1. Livelli segnale microfono A
2. Livelli volume microfono A
3. Segnale ricezione microfono A
4. Canale corrente microfono A
5. Freqenza attuale microfono A
6. Livelli segnale microfono B
7. Livelli volume microfono B
8. Canale corrente microfono B
9. Segnale ricezione microfono B
10. Freqenza attuale microfono B.

Come molto nelle immagini precedenti:

1. Livelli segnale microfono C
2. Livelli volume microfono C
3. Segnale ricezione microfono C
4. Canale corrente microfono C
5. Freqenza attuale microfono C
6. Livelli segnale microfono D
7. Livelli volume microfono D
8. Canale corrente microfono D
9. Segnale ricezione microfono D
10. Freqenza attuale microfono D

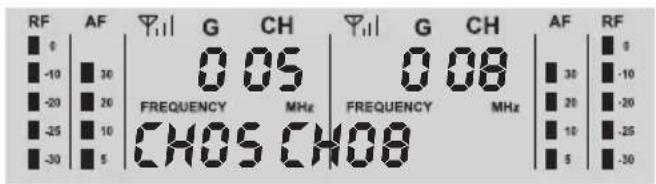

Quando il ricevitatore è collegato all'alimentazione, ma le batterie del microfono non sono installate, sullo schermo LCD compaiano le seguenti immagini:

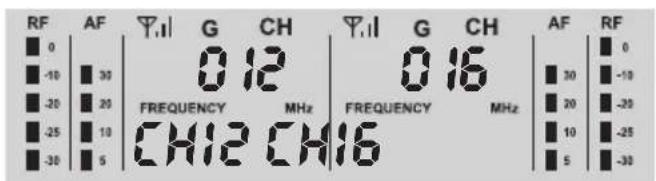

Quando il ricevitore è collegato correttamente all'alimentazione e le batterie del microfono sono installate, sullo schermo LCD compaiano le seguenti immagini:

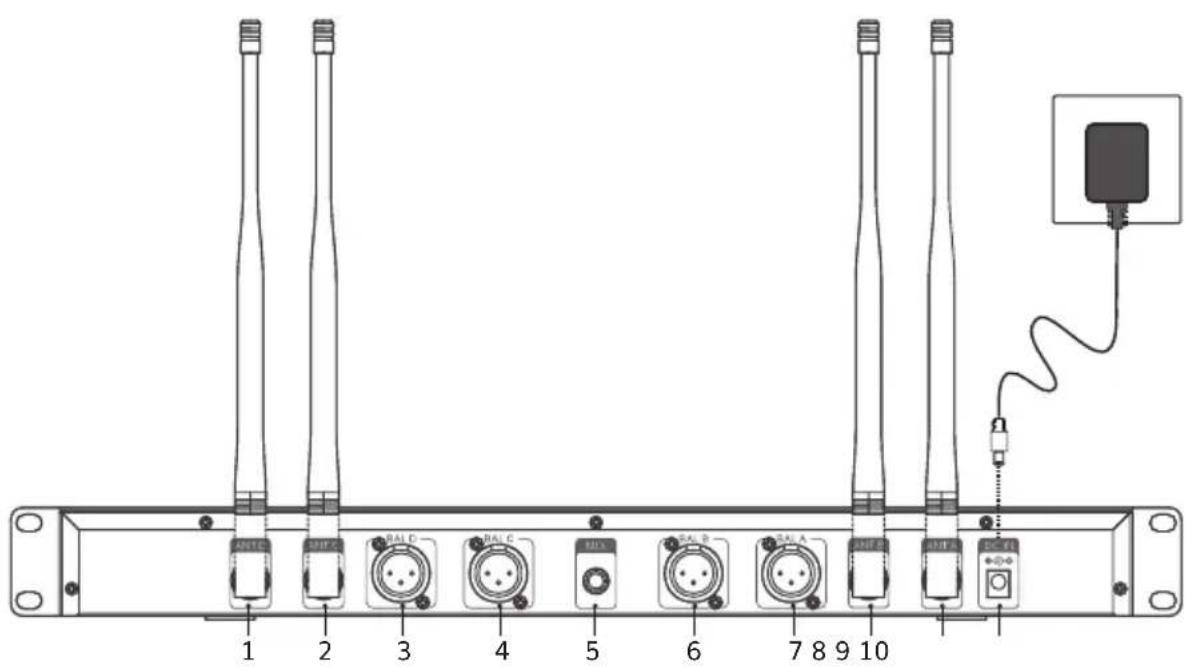

Come molto nelle immagini sopra:

1.ANT D

6.BALB

2.ANT C

7.BAL A

3.BALD

8.ANTB

1. BAL C

9.ANT A

1. MIX

2. DC IN

Prima di utilizzare il dispositivo, estrarre il ricevitore wireless dalla confezione e collegare i seguenti cavi: in primo luogo utilizzato il cavo audio da 6,35 per collegare la porta MIX del ricevitore e altri dispositivi audio (diffusori, amplificatori, mixer, ecc.). In secondo luogo, sollevare l'antenna e collegare il cavo di alimentazione. In terzo luogo, verificare che il microfono sia collegato correttamente al ricevitore dopo l'accensione del dispositivo.

RISOLUZIONE DEI PROBLEMI

Nessun suono (le batterie del microfono sono più state installate, ma uno dei microfoni funziona.)
- Spegni il microfono portatile o il microfono da cintura che può funzionare normalmente e scoprirai che la luce RF sul ricevitore scomparità. Quindi seguire i passaggi seguenti per associare quello sulla musica al ricevitatore.

1. Assicurarsi che il ricevitore e il microfono PALMARE siano spenti.
   Oppure assicurati che il ricevitore sia spento e il microfono BODYPACK sua ingresso.
2. Aprire la custodia delle batterie del microfono portatile o del microfono da cintura e installare le batterie.
3. Assicurarsi che il microfono portatile sia spento, tenere premuti contemporaneamente il pulsante HI/LO e il pulsante di accensione, non rilasciarli finché lo schermo del microfono portatile non lampeggia rapidamente, quando rilasciare i due pulsanti contemporaneamente.

Oppure assicurati che il microfono del body-pack sia acceso, premi a lungo il pulsante SET finché lo schermo del body-pack non lampeggia rapidamente, quando rilascia il pulsante SET.

1. Accendere il pulsante di accensione del ricevitore, attendere circa 5 secondi, quando premere una volta il pulsante HI/LO sul microfono portatile o il pulsante SET sul body-pack, fino a quando lo schermo del microfono portatile o lo schermo del body-pack diventa stabile e non lampeggia più, la luce RF sul ricevitore diventa fissa,indicando che l'accoppiamento è riuscito.
2. Spagnere il microfono portatile, quando serra re il tubo di coda del microfono. L'accoppiamento è ora completato.

Segnale con disturbi o interferenze
Passare ad altri canali;
- Controllare se la distance di ricerca è superiore alla portata massima.

Il microfono non si accende
Controllare se le batterie sono installate al contrario;
Cambiare le batterie.

Dichiarazione di conformità UE • Direttiva RoHS (2011/65/UE)

Con la presente, Fujian EastWest Lifewit Technology Co.,LTD dichiara che il tipo di apparecchiatura radio TW840/TW842 è conforme alla Direttiva 2014/53/UE.

Il testo completeness della dichiarazione di conformità UE è disponibile al seguente indirizzo internet:

Condizioni e restrizioni per l'utilizzo delle frequenze

Potrebbero esserci condizioni e restrizioni speciali per l'utilizzo delle frequenze nel loro Paese.

Prima di mettere in funzione il prodotto,,reperite le informazioni per il vostro Paese al seguente indirizzo:

TONOR fornisce 2 anni di servizio post-vendita e sostituzione gratuite per i prodotti che NON sono danneggiati a causa di incidenti, alterazioni, uso impropriazio, negligenza o abuso. Se sono stati superati i 30 giorni di politica di reso Amazon, puoi ancora contattarciattraverso il nostro Shopify TONORMIC. Saremo lieti di servirti!
