BEDIENUNGSANLEITUNG TW842 Tonor

BETRIEBSUMGEBUNG & HINWEISE

Halten Sie das Gerät von Wasser fern, wenn Sie es benutzen.

Verwenden Sie das Gerät in einer gut belufteten Umgebung und halten Sie es von Feuer fern.

Halten Sie das Gerätitte von anderen Störquellen fern, da es sich um ein drahtloses Gerät handelt.

Bauen Sie das Gerät nicht auseinander.

Verwenden Sie ein Standard-Netzteil, eine hohe Spannung kann das Gerät beschädigen.

Bitte werfen Sie die verbrauchten Batterien nicht in den Müll, sondern in den Recycling-Behälter.

TECHNISCHE DATEN

Frequenzbereich: 40 Hz-18 Khz

Maximale übertragene Hochfrequenzleistung: 8.5 dBm

Betriebsfrequenz: A MIC: 823.3-824.9MHz1, B MIC: 825.3-826.9MHz, C

Betriebsreichweite: Bis zu 60 m

Frequenzstabilität: ±10ppm

SNR: 96 dB

Klangverzerrung: 0.03%

Empfindlichkeit des Mikrofoneingangs: -52dB±3dB

RF-Empfindlichkeit: -95 dBm

Betriebstemperatur: 0^ zu +55^

GEBRAUCHSANWEISUNG FÜR DAS MIKROFON

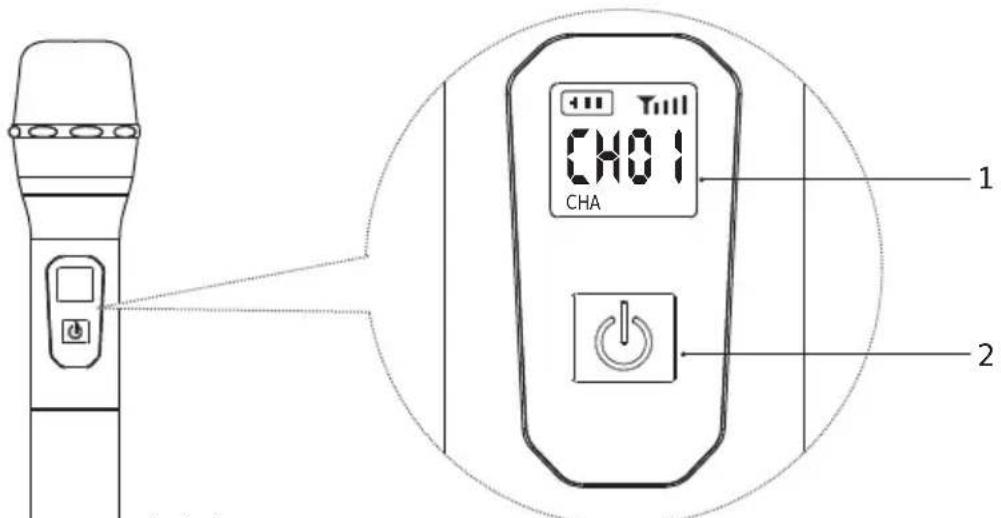

Wie in den obigen Bildern gezeigt:

1. Display
2. Ein/Aus Taste
3. Endstück
4. +/- Taste
5. Batteriefach

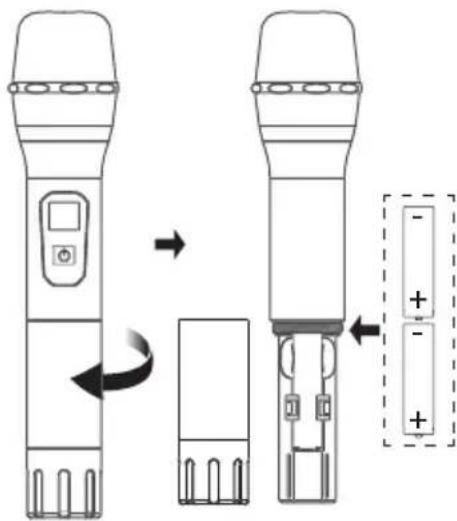

Legen Sie vor Gebrauch des drahtlosen Mikrofos 2x AA-Batterien ein und gehen Sie wie folgt vor:

1. Nehmen Sie das Endstück des Mikrofons ab.
2. Legen Sie die Batterien ein und schrauben Sie das Endstück des Mikrofons fest.

Hinweis: Verwechseln Sie nicht die positive und negative Polarität der Batterie.

Anleitung:

1. Drücken Sie die Taste 2 für 2 Sekunden, um das Geräte ein-/auszuschalten.

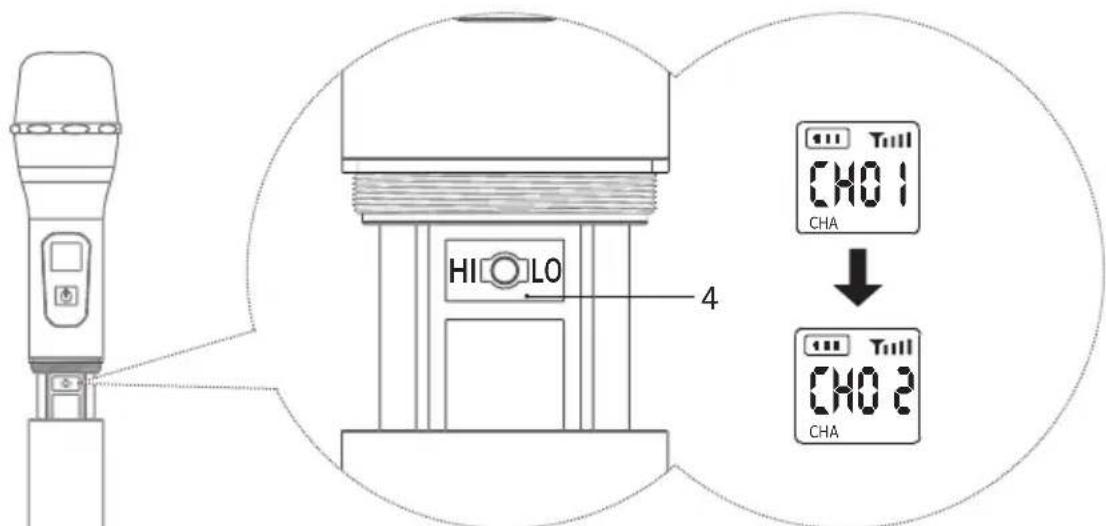

1. Drücken Sie die Taste +/- 4, um die Frequenz auf dem Bildschirm zu ändern.

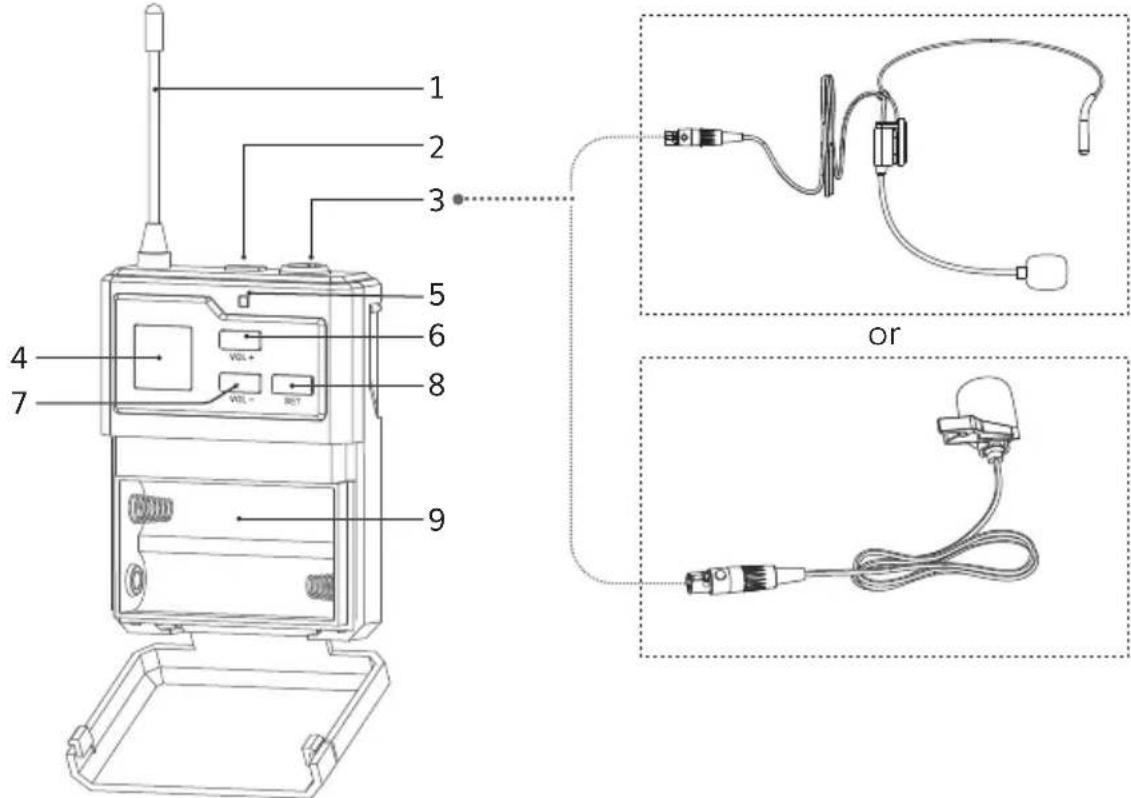

BEDIENUNGSCANLEITUNG FÜR DEN BODYPACK

1. Antenne
2. Ein-/Aus-Taste: Klichen Sie hier, um das Mikrofon einzuschalten.
   Klichen Sie, um die Stummschaltung zu aktivieren, wenn sie aktiviert ist, und klichen Sie erneut, um die Stummschaltung zu beenden. Zum Ausschalten 2 Sekunden lang drücken.
3. XLR-Buchse
4. LCD-Display
5. LED-Leuche: Grün zum Einsatzen. Rot für Stummschaltung.
6. VOL+: Klichen Sie, um die Lautstärke um eine Stufe zu erhöhen. Durch langes Drücken wird die Lautstärke automatisch um bis zu 40 Stufen erhöht.
7. VOL-: Klichen Sie, um die Lautstärke um eine Stufe zu verringern. Durch langes Drücken wird die Lautstärke automatisch bis auf den Wert 0 verringgert.
8. SET-Taste: Kurz drücken, um die Frequenz zu ändern.
9. Batteriefach

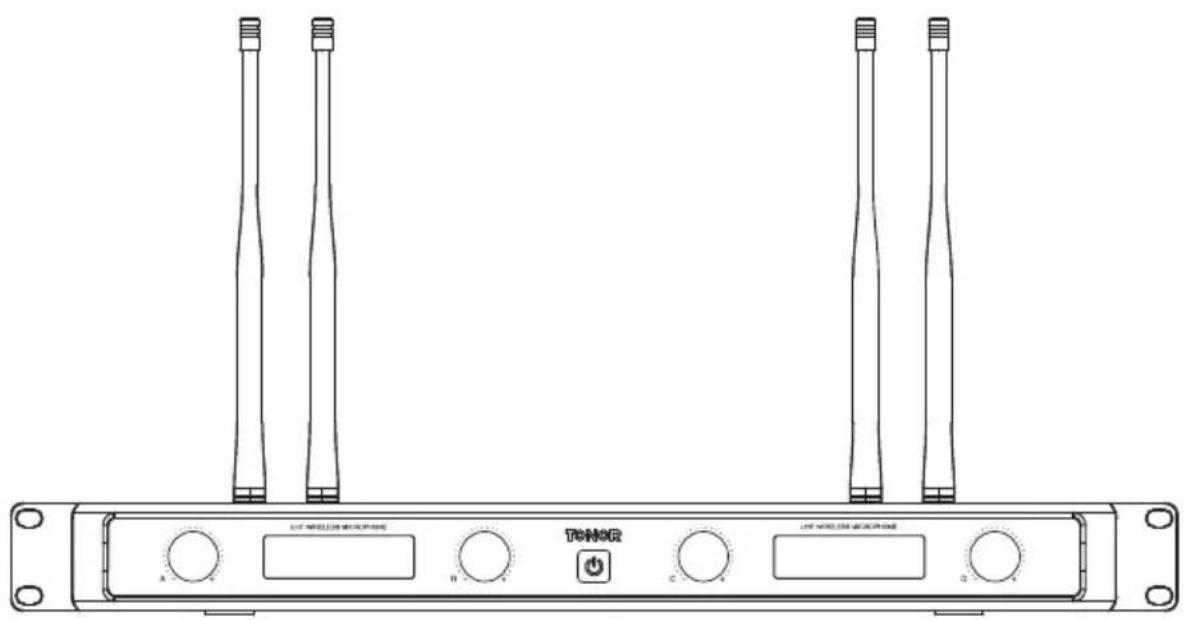

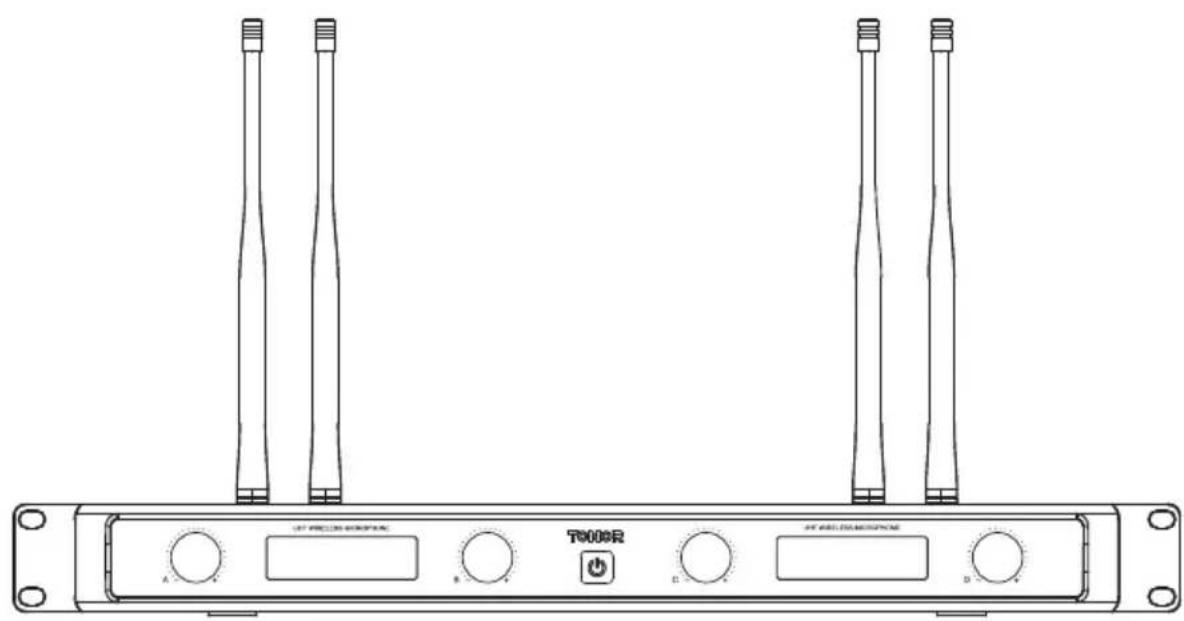

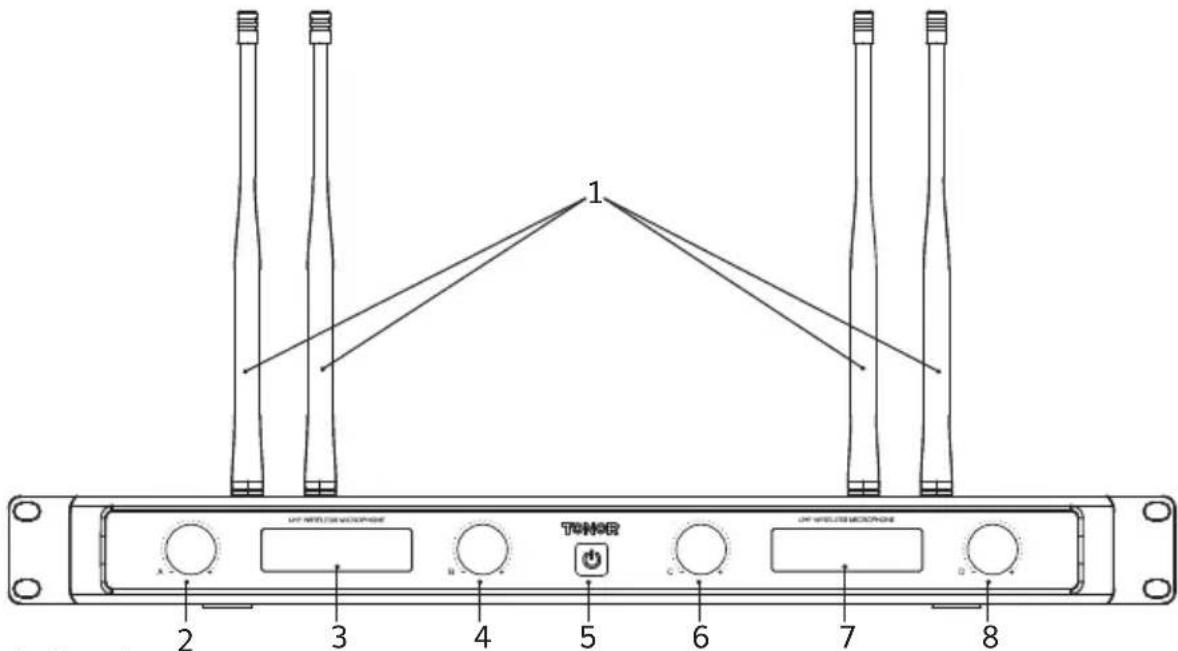

EMPFÄNGER ANLEITUNG

1. Empfangsantenne
2. Lautstärkeregler für Mikrofon A
3. LCD-Display für Mikrofon A und B
4. Lautstärkeregler für Mikrofon B
5. Netzschalter (2 Sekunden lang drücken, umihn ein-/auszuschalten)
6. Lautstärkeregler für Mikrofon C
7. LCD-Display für Mikrofon C und D
8. Lautstärkeregler für Mikrofon D

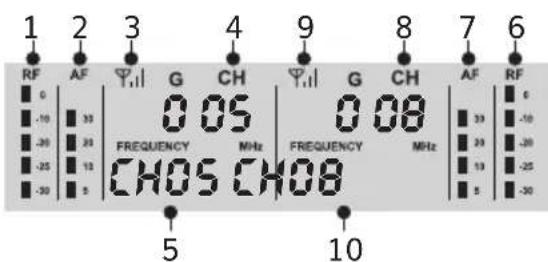

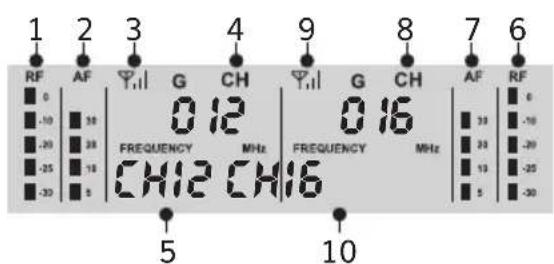

Wie in den obigen Bildern gezeigt:

1. Signalstärke von Mikrofon A
2. Lautstärke von Mikrofon A
3. Signalempfang von Mikrofon A
4. Aktueller Kanal von Mikrofon A
5. Aktuelle Freqenz von Mikrofon A
6. Signalstärke von Mikrofon B
7. Lautstärke von Mikrofon B
8. Aktueller Kanal von Mikrofon B
9. Signalempfang von Mikrofon B
10. Aktuelle Frequenz von Mikrofon B

Wie in den obigen Bildern gezeigt:

1. Signalstärke von Mikrofon C
2. Lautstärke von Mikrofon C
3. Signalempfang von Mikrofon C
4. Aktueller Kanal von Mikrofon C
5. Aktuelle Freqenz von Mikrofon C
6. Signalstärke von Mikrofon D
7. Lautstärke von Mikrofon D
8. Aktueller Kanal von Mikrofon D
9. Signalempfang von Mikrofon D
10. Aktuelle Freqenz von Mikrofon D

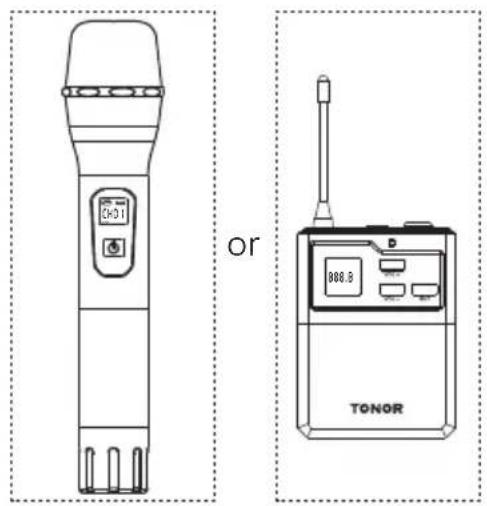

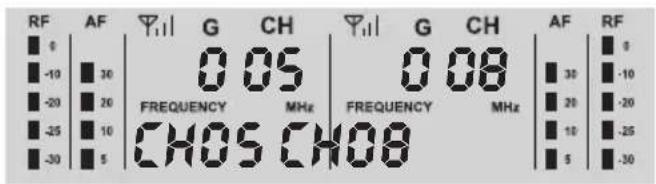

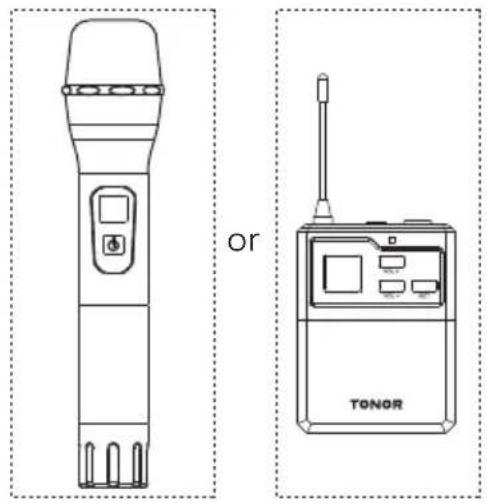

Wenn der Empfänger erfolgreich an die Stromversorgung angeschlossen wurde, aber die Batterien des Mikrofons nicht eingelegt sind, zeigt der LCD-Bildschirm die folgenden Bilder an:

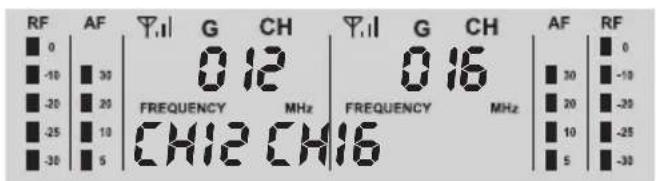

Wenn der Empfänger erfolgreich an die Stromversorgung angeschlossen ist und die Batterien des Mikrofons ebenfalls eingelegt sind, zeigt der LCD-Bildschirm die folgenden Bilder an:

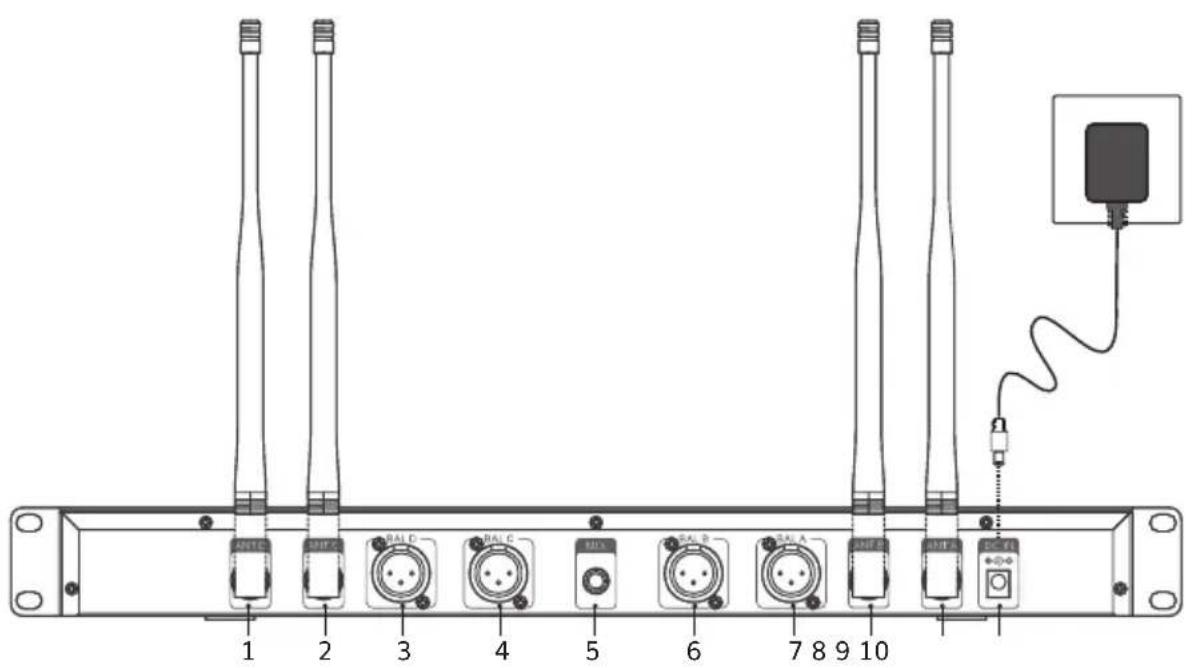

Wie in den obigen Bildern gezeigt:

1.ANT D

6.BALB

2.ANT C

7.BAL A

3.BALD

8.ANT B

1. BAL C

9.ANT A

1. MIX

2. DC IN

Bevor Sie das Gerät benutzen, behmen Sie den drahtlsten Empfänger aus der Verpackung und schließen Sie die folgenden Kabel an: Verwenden Sie zunachst das 6.35-Audiokabel, um den Anschluss des Receivers MIX mit anderen Audiogeräten (Loutsprecher, Verstärkeer, Mixer usw.) zu verbinden. Zweitens: Richten Sie die Antenne auf und schließen Sie das Stromkabel an. Drittens: Prufen Sie, ob das Mikrofon nach dem Einsatz den des Geräts erfolgreich mit dem Empfänger verbunden ist.

FEHLERBEHEBUNG

Kein Ton (Die Batterien des Mikrofons sind bereits eingelegt, aber eines der Mikrofone hat einen Ton.)
- Bitte schalten Sie das Handmikrofon oder Taschenmikrofon aus, das normal Funktionieren kann, und Sie werden feststellen, dass das RF-Licht am Empfänger verschwindet. Führten Sie dann die folgenden Schritte aus, um den No-Sound-Empfänger mit dem Receiver zu koppeln.

1. Stellen Sie sicher, dass der Empfänger und das Handmikrofon ausgeschaltet sind. Oder Stellen Sie sicher, dass der Empfänger ausgeschaltet und das BODYPACK-Mikrofon eingeschaltet ist.
2. Öffnen Sie das Batteriefach des Handmikrofons oder Taschenmikrofons und legen Sie die Batterien ein.
3. Stellen Sie sicher, dass das Handmikrofon ausgeschaltet ist. Halten Sie die HI/LO-Taste und die Ein/Aus-Taste gleichzeitig gedrückt. Lassen Sie sie nicht los, bis der Bildschirm des Handmikrofons schnell blinkt. Lassen Sie dann zwei Tasten gleichzeitig los. Oder stellen Sie sicher, dass das Taschenmikrofon eingeschaltet ist, drücken Sie lange die SET-Taste, bis der Bildschirm des Taschensenders schnell blinkt, und setzen Sie dann die SET-Taste los.
4. Schalten Sie den Netzschalter des Empfängers ein, warten Sie etwa 5 Sekunden und drücken Sie dann einmal die HI/LO-Taste am Handmikrofon oder die SET-Taste am Taschensender, bis der Bildschirm des Handmikrofons oder Taschensenders stabil leuchtet und nicht mehr blinkt. Das RF-Licht am Empfänger leuchtet konstant und zeigt damit an, dass die Kopplung erfolgreich war.
5. Drehen Sie das Handmikrofon ab undziehen Sie dann das Mikrofonendrohr fest. Das Pairing ist nun abgeschlossen.

Empfangenes Signal mit Rauschen oder Störungen

Wechseln Sie zu anderen Kanälen;
Prufen Sie, ob der Empfangsbereich die maximale Reichweite über-schreitet.

Mikrofon lasst sich nicht einschalten
Prufen Sie, ob die Batterien falsch herum eingelegt sind;
Wechseln Sie die Batterien aus.

EU-Konformitätserklarung

RoHS-Richtlinie (2011/65/EU)

Hiermit erklart Fujian EastWest Lifewit Technology Co.,LTD, dass der

Funkgerätotyp TW840/TW842 der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter folgender

Internetadresseverfügbar:

Bedingungen und Einschränkungen für die Nutzung von Frenzen

Möglicherweise gelten in Ihr dem Land besondere Bedingungen und

Einschränkungen für die Nutzung von Frenzen.

Bevor Sie das Produkt in Betrieb besteht, finden Sie die Informationen

für Ihr Land unter folgender Adresse:

TONOR bietet eine 2-jährige Garantie und kostenlosen Ersatz fur Produkte, die NICHT durch Unfall, Veränderung, Missbrauch, Nachlassigkeit oder unsachgemäßen Gebrauch beschädigt wurden. Wenn Sie das 30-tägige Rückgaberecht von Amazon überschreiben, können Sie uns weiterhin über unseren Shopify TONORMIC kontaktieren.dv Wir werden Ohnen keinse behilflich sein!

François

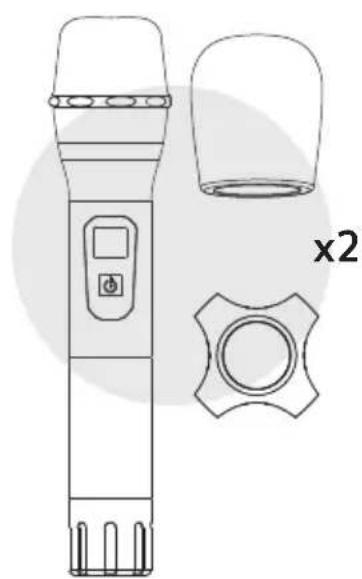

Le paquet comprend
