BEDIENUNGSANLEITUNG Eisbaer Extreme 280 Alphacool

SICHERHEITSHINWEISE....6

MONTAGEMATERIAL....7

TECHNISCHE DETAILS....8

RADIATORMONTAGE 9

HORIZONTALE MONTAGE....9

VERTIKALE MONTAGE....9

XPX EISBLOCK MONTAGE....10

VORBEREITUNG CPU....10

VORBEREITUNG CPU - KÜHLER 10

AM4 MIT BACKPLATE....11

AM4/AM5 OHNE BACKPLATE 12

AM3 / AM3+ / AM2 / AM2+ / FM1 / FM2 / FM2+ / G34 / C32 / 940 / 939 .... 13

TR 4....14

2011/2011-3/2066....15

1151 / 1150 / 1155 / 1156 / 1366 .... 16

DER LETZTE SCHLIFF 17

PUMPE UND LÜFTER ANSCHLIESSEN....18

AUSGLEICHSBEHÄLTER AUFFÜLLEN....19

HANDHABUNG SCHNELLVERSCHLUSS 20

ERWEITERUNG MIT GPX EISWOLF 21

ENGLISH....22

LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE MIT DER INSTALLATION BEGINNEN.

Nicht geeignet für Kinder unter 6 Jahren (enthält verschluck bare Kleinteile).

• Betreiben Sie keine Kühlkomponenten, ohne sicher zu stellen, dass Kühlmittel durch das Kühlsystem fließt. Nicht mit Kühlmittel betriebene Kühler können sehr heiß werden. Es besteht Verbrennungsgefahr.
• Nicht mit Kühlmittel durchströmte Kühler können die Hardware des Computers zerstören. Vergewissern Sie sich immer, dass die Pumpe beim Einschalten der Hardware ihre Funktion aufnimmt.
• Bitte beachten Sie, dass zum Anziehen der Anschlüsse keine Werkzeuge wie Schraubenschlüssel, Zangen oder ähnliches verwendet werden dürfen! Alle Produkte aus Kunststoff oder Gewindeanschlüsse aus Metall, die mit Kunststoffteilen verbunden sind, werden mit Werkzeug schnell überlastet! Hierdurch entstandene Risse oder andere Beschädigungen sowie Schaden durch austretende Kühlflußigkeit fallen nicht in die Gewährleistung!
• Verwenden Sie nur Anschlüsse mit einem Dichtring! Durch den Dichtring reicht ein festes Anziehen mit der Hand völlig aus! In Ausnahmefällen werden Sie in der Anleitung eindeutig auf die Verwendung von Werkzeug hingewiesen!
• Überzeugen Sie sich bitte von der Funktion Ihrer Hardware, sowie des Kühlsystems (Dichtheit, Pumpenfunktion und Lüfter). Falls noch nicht erfolgt. Sie minimieren so den Aufwand bei der Suche möglicher Fehlerquellen. ALPHACOOL INTERNATIONAL GMBH übernimmt nicht die Garantie des Herstellers der elektronischen Bauteile und Komponenten. Die Montage des Kühlsystems erfolgt auf eigenes Risiko.
• Die Schrauben sollten nicht zu fest angezogen werden. Wenn Sie die Schrauben übermäßig fest angezogen haben, können sich die Haltebolzen lösen und es ist keine gleichmäßige Auflage des Kühlers mehr gewährleistet.
• Bei Anschlüssen mit 8 mm Gewindelänge kann es zur Durchflussminimierung kommen.
• Wir empfehlen einen Dichtigkeitstest vor Montage / Einbau des Kühlers. Der Wasserdruck im Kreislauf der Wasserkühlung darf maximal 0,8 Bar sein.
• Überzeugen Sie sich, dass der Kühler alle zu kühlenden Bauteile mit Wärmeleitpaste und / oder Wärmeleitpads berührt.
• Verwenden Sie ausschließlich destilliertes Wasser oder ALPHACOOL CAPE KELVIN CATCHER in Ihrem Kühlkreislauf. Entstandene Schäden durch ungeeignete Kühflüssigkeit fallen nicht in die Gewährleistung!

Bestimmungsgemäßer Betrieb

Die ALPHACOOL INTERNATIONAL GMBH- Kühlkomponenten sind für die Kühlung von Computerbauteilen von ALPHACOOL zugelassen. Bei artfremder Nutzung erlischt die Gewährleistung.

Gewährleistung

1. Angaben, Zeichnungen, Abbildungen, technische Daten, Gewichts-, Maß- und Leistungsbeschreibungen, die in Prospekten, Katalogen, Rundschreiben, Anzeigen oder Preislisten enthalten sind, haben rein informativen Charakter. Wir übernehmen keine Gewähr für die Richtigkeit dieser Angaben. Hinsichtlich der Art und des Umfangs der Lieferung sind allein die in Bestellung und Auftragsbestätigung enthaltenen Angaben ausschlaggebend.
2. Soweit ein gewährleistungspflichtiger Mangel vorliegt, sind Sie im Rahmen der gesetzlichen Bestimmungenberechtigt, Nacherfüllung zu verlangen, vom Vertrag zurückzutreten oder den Kaufpreis zu mindern. Die Verjährungsfrist von Gewährleistungsansprüchen für die gelieferte Ware beträgt zwei Jahre ab Erhalt der Ware, falls Sie Verbraucher (§ 13 BGB) sind. Sind Sie Unternehmer (§ 14 BGB), so gilt die Maßgabe, dass die Verjährungsfrist nur ein Jahr beträgt.
3. Der Gewährleistungsanspruch gilt nur im Zusammenhang mit der Originalrechnung, dem Kassenbeleg oder einer Bestätigung von ALPHACOOL INTERNATIONAL GMBH über den Gewährleistungsanspruch.
4. Es liegt allein im Ermessen von ALPHACOOL INTERNATIONAL GMBH, das defekte Produkt oder defekte Bestandteile zu reparieren oder zu ersetzen. Das jeweils ersetzte Produkt oder der Bestandteil geht in das Eigentum von ALPHACOOL INTERNATIONAL GMBH über.
5. Alle Gewährleistungsansprüche werden von ALPHACOOL INTERNATIONAL GMBH oder durch beauftragte Fachhändler durchgeführt. Wird die Reparatur von einer nicht autorisierten oder beauftragten Person durchgeführt, übernimmt ALPHACOOL INTERNATIONAL GMBH weder Kosten noch Haftung, es sein denn, die Reparatur ist vorher mit ALPHACOOL INTERNATIONAL GMBH abgestimmt worden.
6. Alle Kosten, die aus einer etwaigen Umrüstung der Produkte entstehen, werden von ALPHACOOL INTERNATIONAL GMBH nicht übernommen.
7. Die Gewährleistung von ALPHACOOL INTERNATIONAL GMBH schließen die folgenden Punkte nicht ein:

7.1. Regelmäßige Kontrollen, Wartung und Reparatur oder der Ersatz von Verschleißteilen
7.2. Falsche Bedienungen oder Defekte durch fehlerhafte Installation.
7.3. Schäden, verursacht durch Sturm, Wasser, Feuer, Überspannung, höhere Gewalt oder Krieg, fehlerhaftem Anschluss an das Netz, unzureichende oder fehlerhafte Belüftung oder andere Gründe, auf die ALPHACOOL INTERNATIONAL GMBH keinen Einfluss hat.
7.4. Schäden, die durch den Transport oder unsachgemäße Verpackung entstehen.

1. Die in dem jeweiligen Land geltenden Rechte des Verbrauchers, z.B. Forderungen gegenüber dem Verkäufer, wie im Kaufvertrag niedergelegt, werden von dieser Gewährleistungserklärung nicht berührt. ALPHACOOL INTERNATIONAL GMBH, ihre Niederlassungen und Distributoren, haften nicht für direkte oder indirekte Schäden oder Verluste, soweit nicht zwingende gesetzliche Bestimmungen dem entgegenstehen.

2. ALPHACOOL INTERNATIONAL GMBH übernimmt nicht die Gewährleistung des Herstellers der elektronischen Bauteile und Komponenten. Die Montage des Kühlers erfolgt auf eigenes Risiko.

Wenden sie sich an ein autorisiertes Entsorgungsunternehmen in ihrem Land. Eine Entsorgung mit dem Hausmüll (unsortierter Müll) oder ähnliche Einrichtungen für die Sammlung kommunaler Abfälle sind nicht zulässig.

MONTAGEMATERIAL

RADIATOR

4x M3x5

4x M3x25

4× 0.5 mm

Unterlegscheiben

CPU KÜHLER

AMD

Ix Set Halterung

4x AMD Schrauben

4x 2.0 mm Unterlegscheiben

Ix Set TR4 Halterung

4x TR4 Schrauben

INTEL

Ix Set Halterung

4x 1150 Schrauben

4x 2011 / 2066 Schrauben

Ix Backplate

TECHNISCHE DETAILS

[Maße in mm]

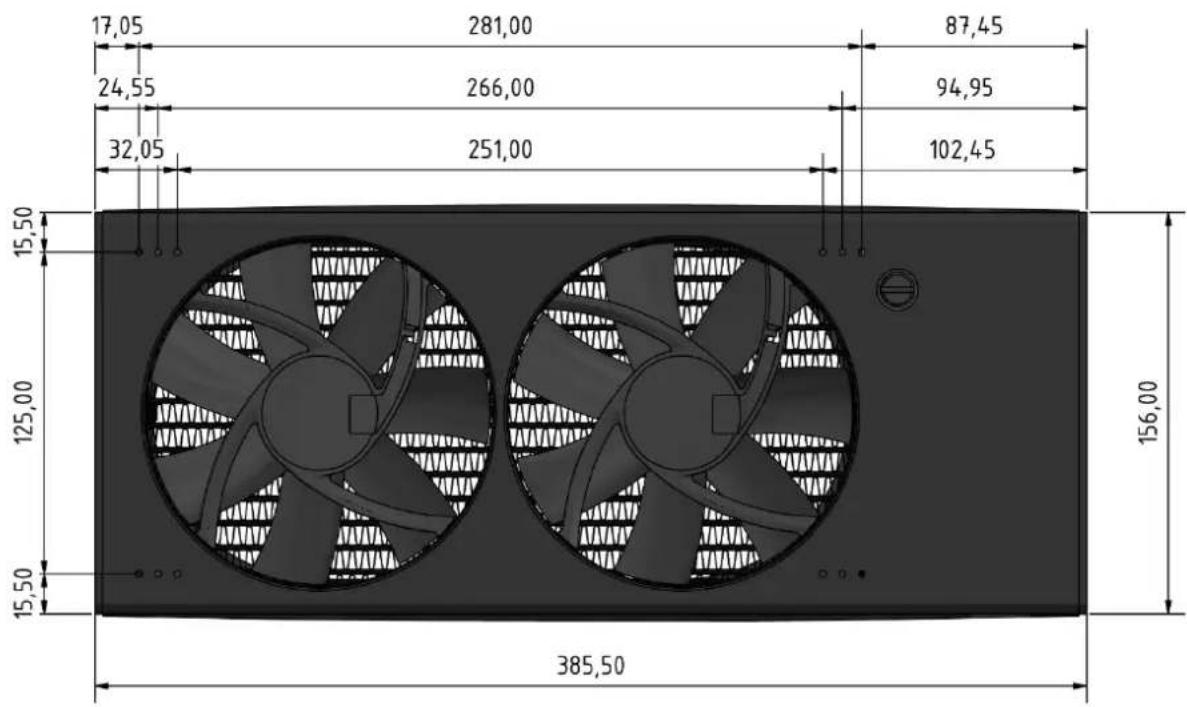

17,05 281,00 87,45 24,55 266,00 94,95 32,05 251,00 102,45 15,50 125,00 15,50 385,50 156,00

Montieren Sie die Eisbaer Extreme so, dass die Lüfter nach oben zeigen. Die integrierte Pumpe könnte sonst beschädigt werden.

Wählen Sie die passenden M3 Schrauben (5 mm oder 25 mm Länge), in Abhängigkeit von Ihrem PC Gehäuse. Die zusätzlichen Montagebohrungen bieten noch mehr Flexibilität beim Ausrichten im Gehäuse.

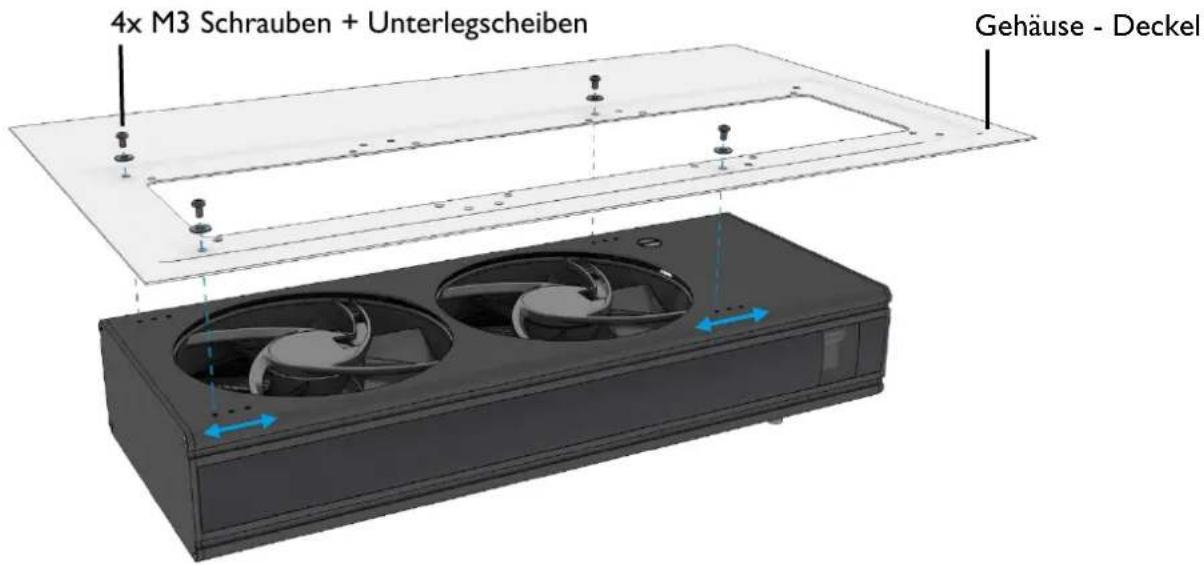

4x M3 Schrauben + Unterlegscheiben Gehäuse - Deckel

VERTIKALE MONTAGE

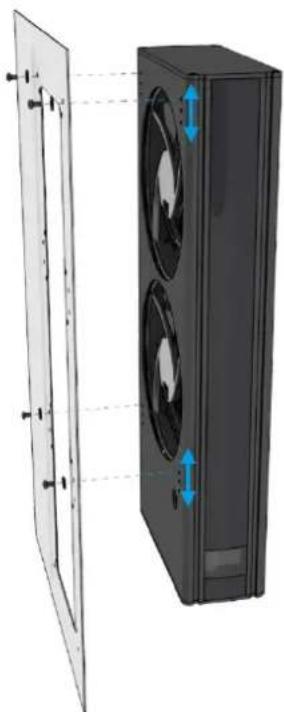

Auch die vertikale Montage ist möglich. Achten Sie dabei darauf den Ausgleichsbehälter nach unten auszurichten.

VORBEREITUNG CPU

Nachdem Sie Ihren alten Kühler demontiert haben, reinigen Sie zunächst die Hardware:

• Entfernen Sie Reste der Wärmeleitpaste von der CPU.
• Nehmen Sie ein Tuch oder Wattestäbchen zur Hilfe. Mit Spiritus lässt sich auch eingetrocknete Wärmeleitpaste entfernen.

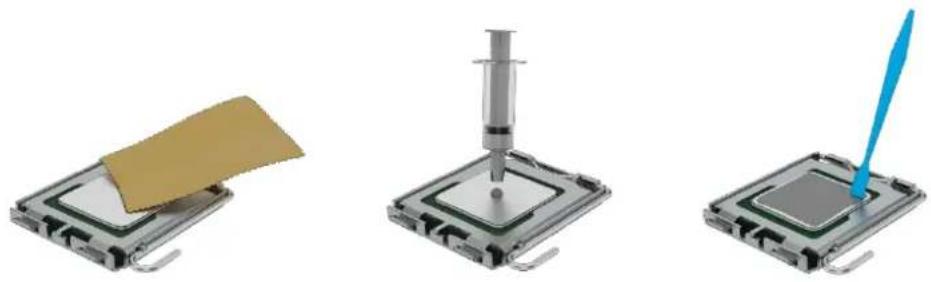

• Tragen Sie einen erbsengroßen Klecks Wärmeleitpaste auf die CPU auf.
• Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder ähnlichem zu einer gleichmäßigen, dünnen Schicht (< 0,5 mm Schichtdicke).

VORBEREITUNG CPU - KÜHLER

- Entfernen Sie die Schutzfolie auf dem Kühlerboden.

• Wählen Sie die entsprechende Halterung zu Ihrem Sockel (AMD oder INTEL).
  • Montieren Sie die Halterung wie dargestellt.

Beachten Sie, dass Ein- und Auslass im Gewinde - Eingang beschrieben sind:

UN OUT COOL Eisblock XPX

AM4 MIT BACKPLATE

Montieren Sie zunächst die Schrauben:

Kein Werkzeug benutzen nur handfest anziehen!

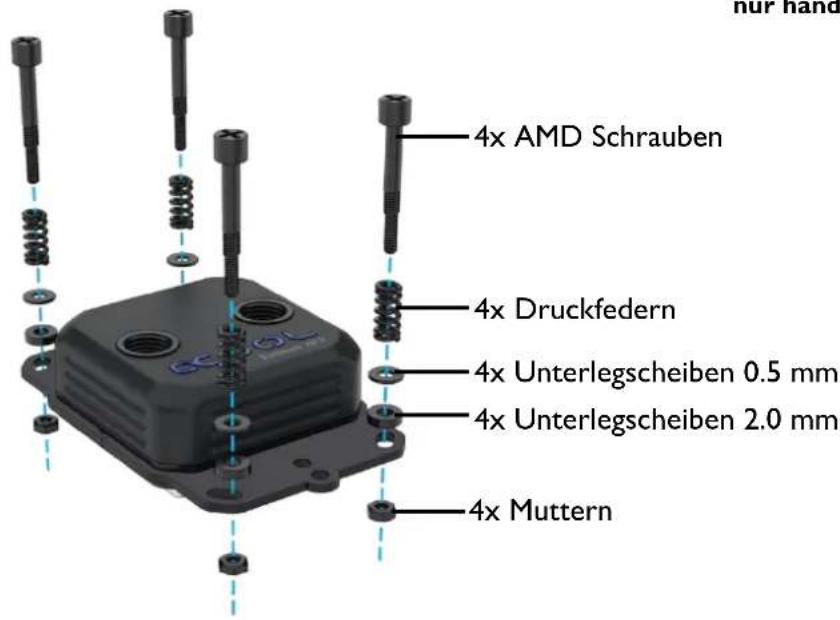

4x AMD Schrauben 4x Druckfedern 4x Unterlegscheiben 0.5 mm 4x Unterlegscheiben 2.0 mm 4x Muttern

Im zweiten Schritt fixieren Sie den Kühler auf dem Sockel:

Backplate des Mainboardherstellers

AM4/AM5 OHNE BACKPLATE

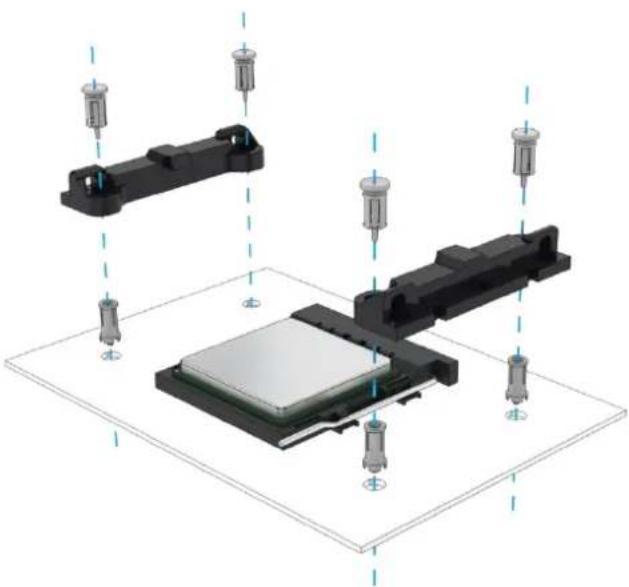

Einige Mainboards verfügen nicht über eine Backplate, entfernen Sie in diesem Fall zunächst das Haltemodul:

Kein Werkzeug benutzen nur handfest anziehen!

Montieren Sie die Schrauben und fixieren Sie anschließend den Kühler, mit Hilfe der Original – Gewinde, auf dem Sockel:

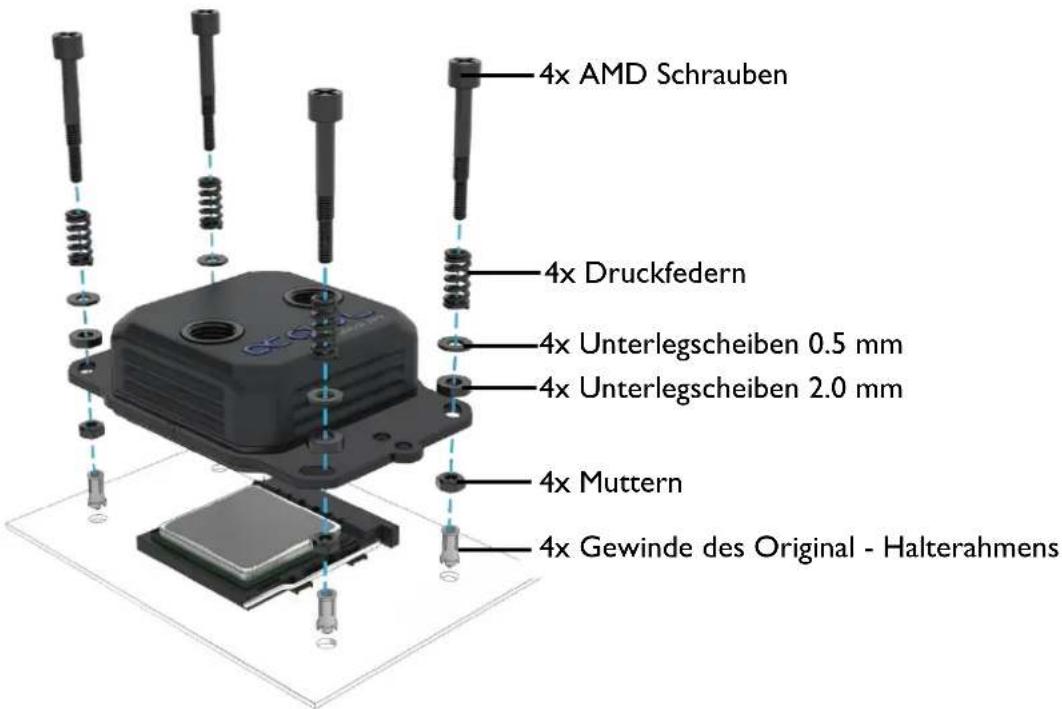

4x AMD Schrauben 4x Druckfedern 4x Unterlegscheiben 0.5 mm 4x Unterlegscheiben 2.0 mm 4x Muttern 4x Gewinde des Original - Halterahmens

Montieren Sie zunächst die Schrauben:

Kein Werkzeug benutzen nur handfest anziehen!

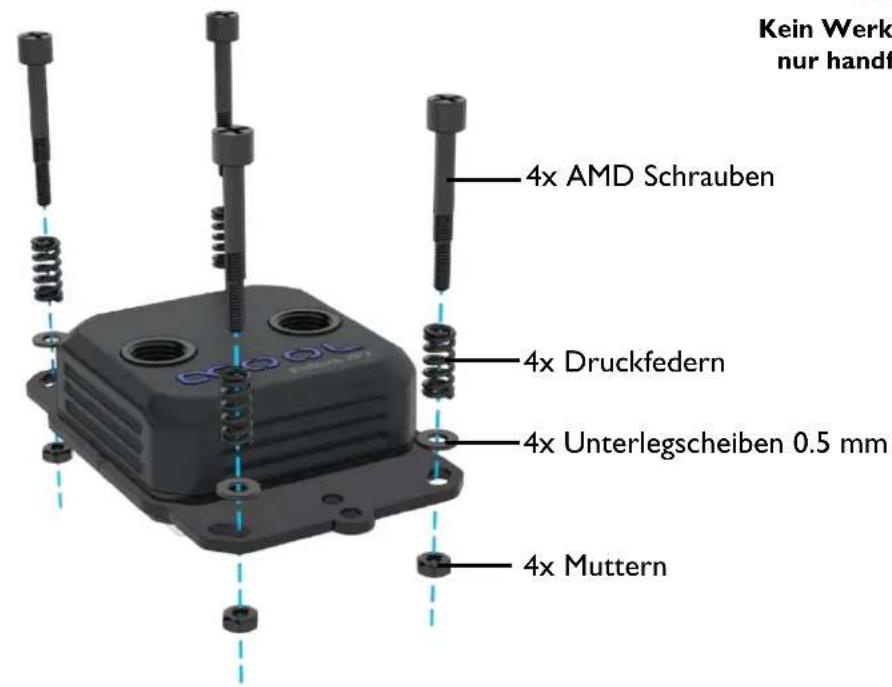

Kein Werk nur handf 4x AMD Schrauben 4x Druckfedern 4x Unterlegscheiben 0.5 mm 4x Muttern

Im zweiten Schritt fixieren Sie den Kühler auf dem Sockel:

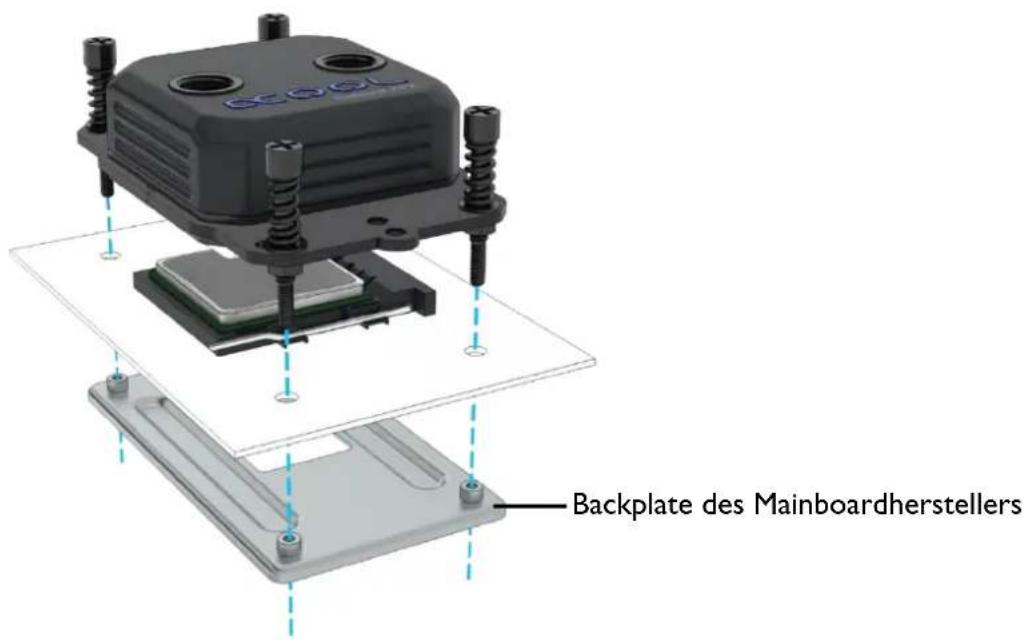

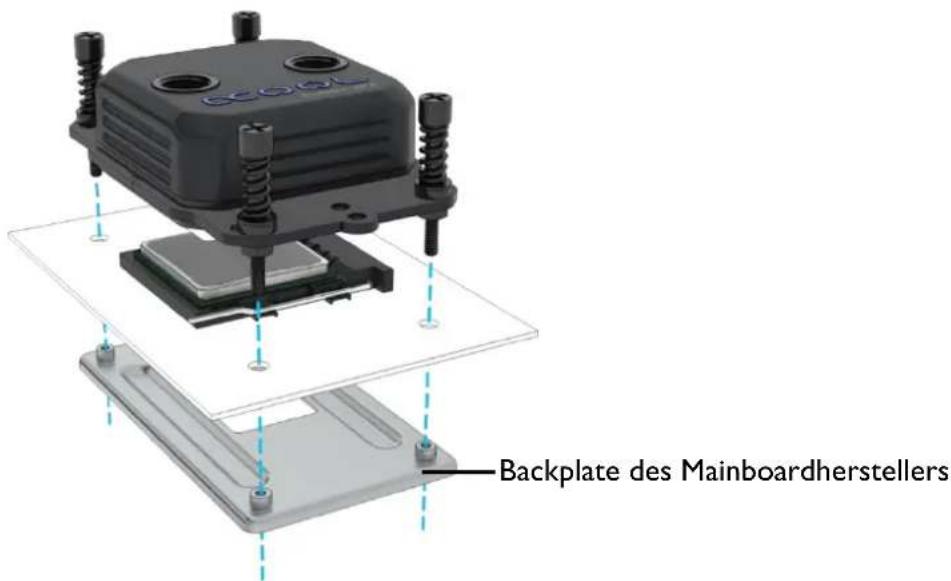

Backplate des Mainboardherstellers

TR 4

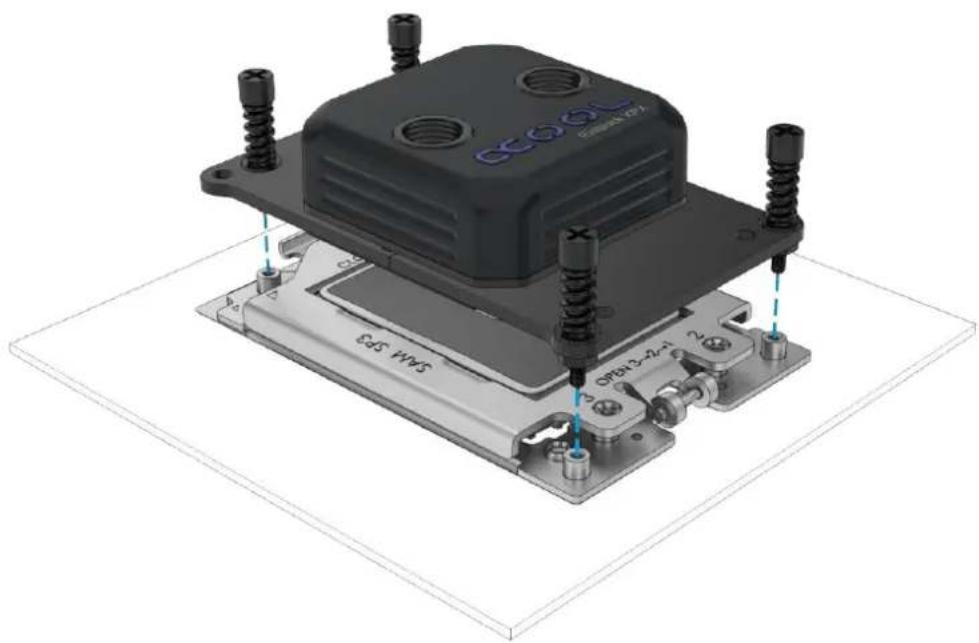

Montieren Sie zunächst die Schrauben:

Kein Werkzeug benutzen nur handfest anziehen!

Kein Werkzeug be nur handfest anzi 4x TR 4 Schrauben 4x Druckfedern 4x Unterlegscheiben 0.5 mm 4x Muttern

Im zweiten Schritt fixieren Sie den Kühler auf dem Sockel:

Beachten Sie: Einige Mainboards des Sockel 2011/- 3 haben keine durchgehenden Montagebohrungen im Sockelbereich. Drehen Sie die Schrauben in diesem Fall nicht weiter als 4 mm ein.

Montieren Sie den Kühler wie dargestellt:

Kein Werkzeug benutzen nur handfest anziehen!

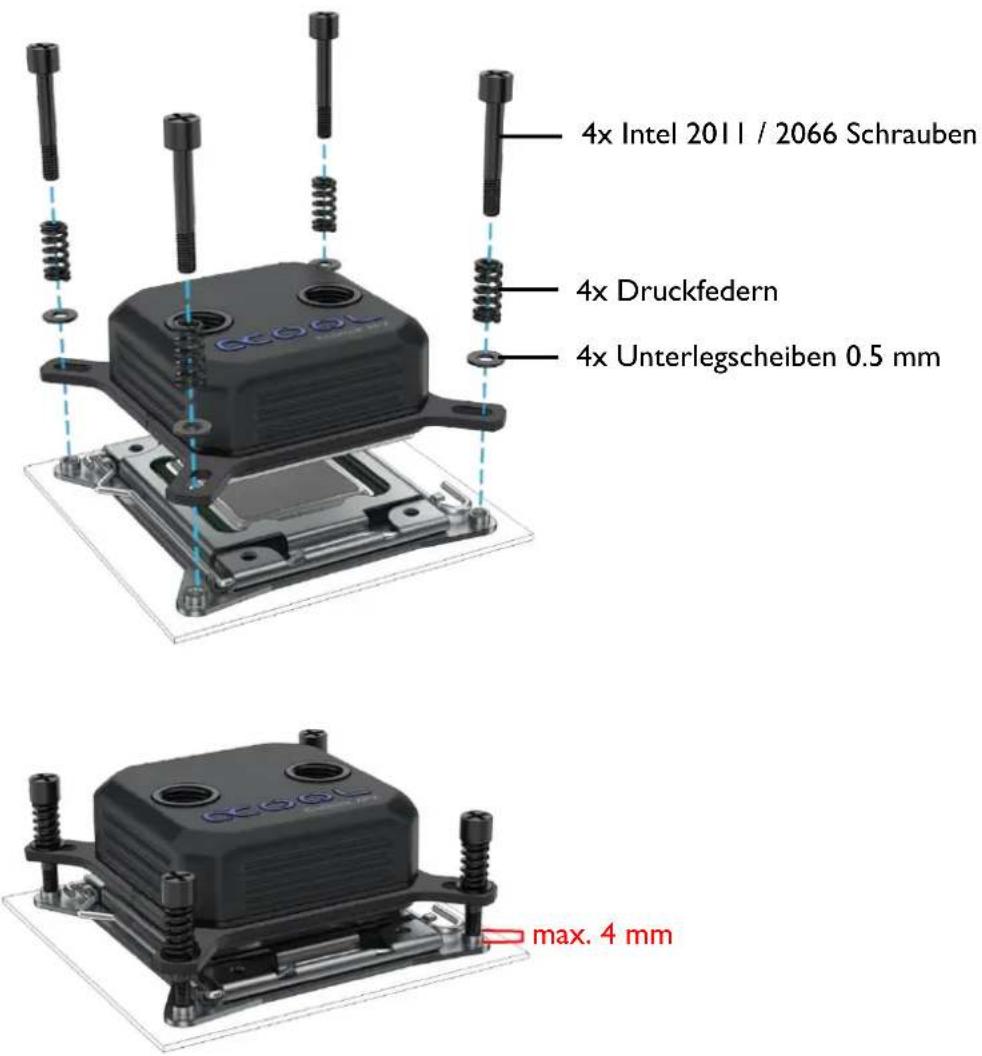

4x Intel 2011 / 2066 Schrauben 4x Druckfedern 4x Unterlegscheiben 0.5 mm max. 4 mm

Montieren Sie zunächst die Schrauben:

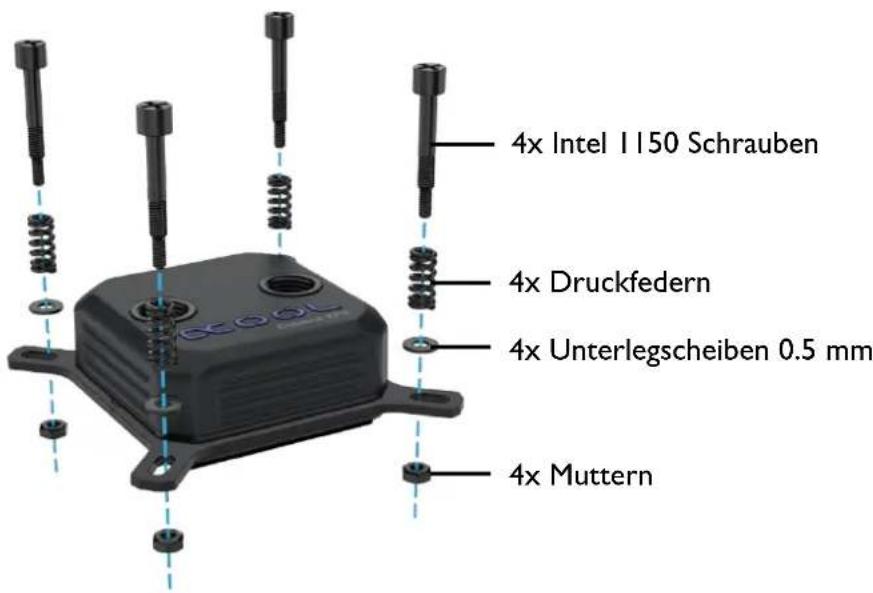

4x Intel I 1150 Schrauben 4x Druckfedern 4x Unterlegscheiben 0.5 mm 4x Muttern

Kein Werkzeug benutzen nur handfest anziehen!

Im zweiten Schritt fixieren Sie den Kühler auf dem Sockel:

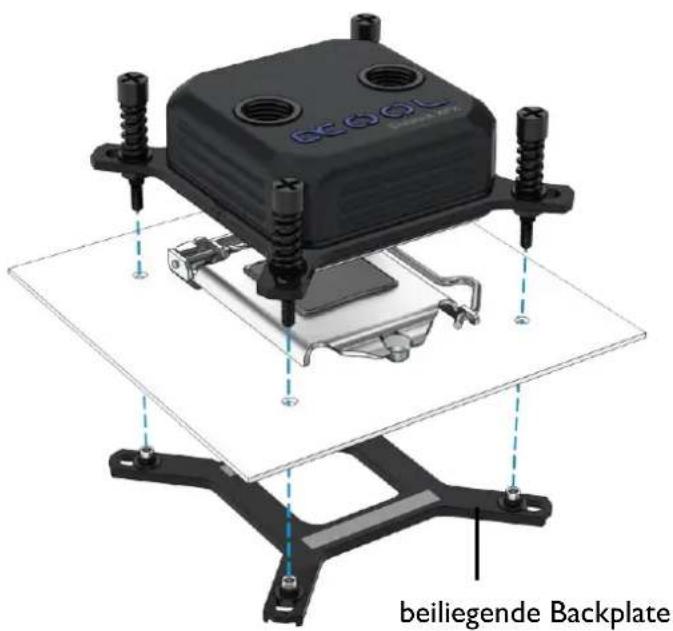

BEQOL beiliegende Backplate

Entfernen Sie den Schutzfilm der Klebestreifen:

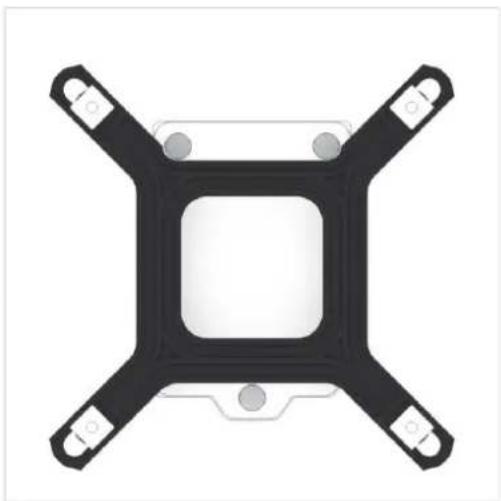

Ausrichtung der Backplate:

Schraubenkappen aufsetzen:

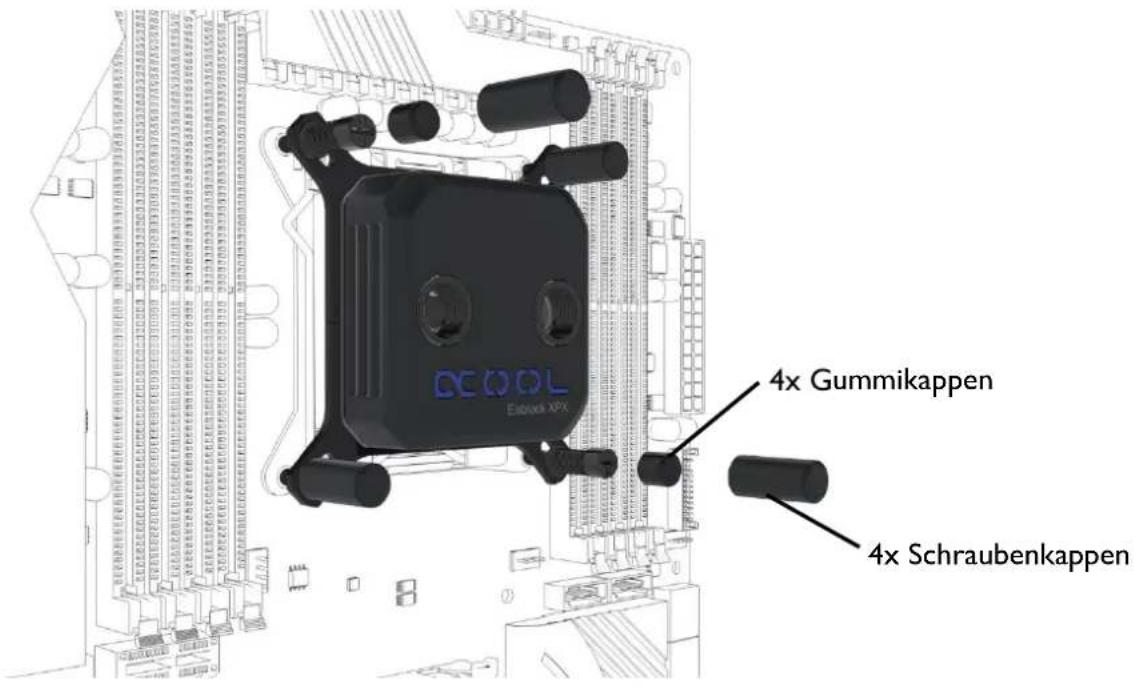

DCOOL Eisblock XPX 4x Gummikappen 4x Schraubenkappen

3-Pin Stecker für Logo Beleuchtung am Mainboard anschließen:

PUMPE UND LÜFTER ANSCHLIESSEN

Schließen Sie die Kabel wie dargestellt an:

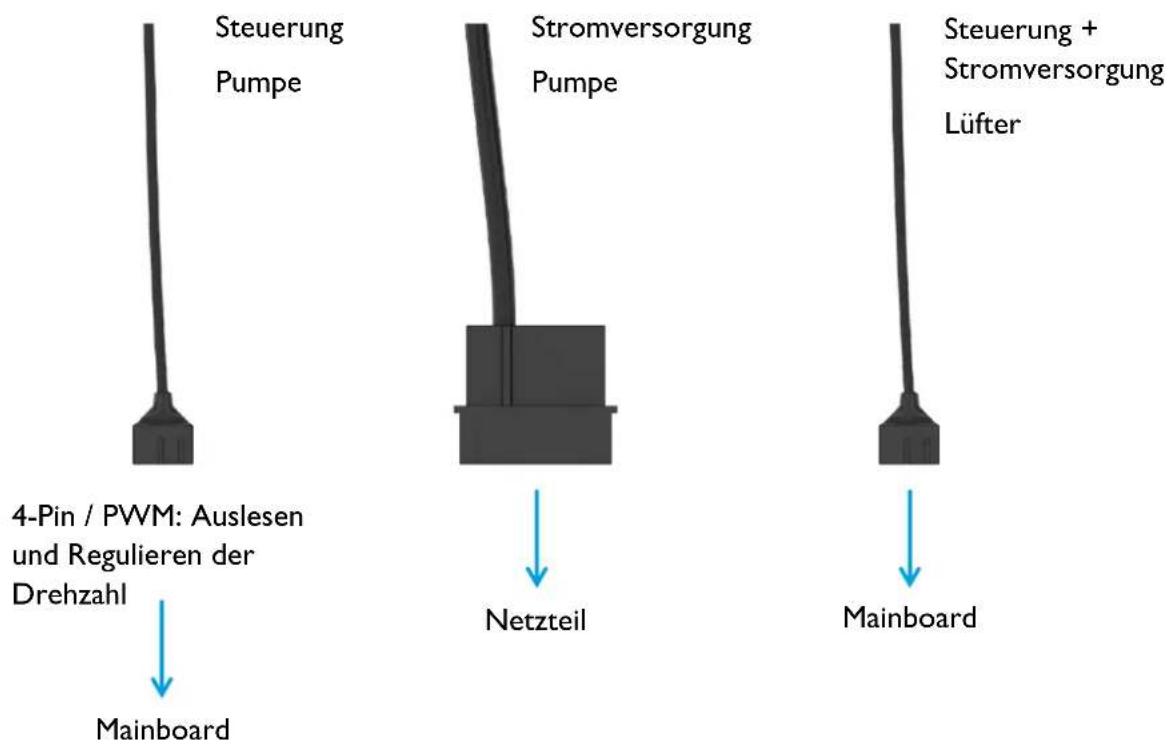

Steuerung Pumpe Stromversorgung Pumpe Steuerung + Stromversorgung Lüfter 4-Pin / PWM: Auslesen und Regulieren der Drehzahl Netzteil Mainboard Mainboard

AUSGLEICHSBEHÄLTER AUFFÜLLEN

Der Ausgleichsbehälter ist vorbefüllt und im Normalfall ist es nicht notwendig Kühlflüssigkeit nachzufüllen. Sollten Sie Ihren Kreislauf erweitern wollen, z.B. mit einem GPX Eiswolf Grafikkartenkühler, ist es ratsam den Füllstand zu überprüfen. Spätestens wenn die Pumpe ungewöhnlich laut arbeitet, sollte dringend Flüssigkeit nachgefüllt werden. Wir empfehlen ausschließlich klare Kühlflüssigkeiten aus unserer eigenen Produktion (CKC oder Eiswasser Crystal – kein UV!) oder reines destilliertes bzw. Osmose - gefiltertes Wasser.

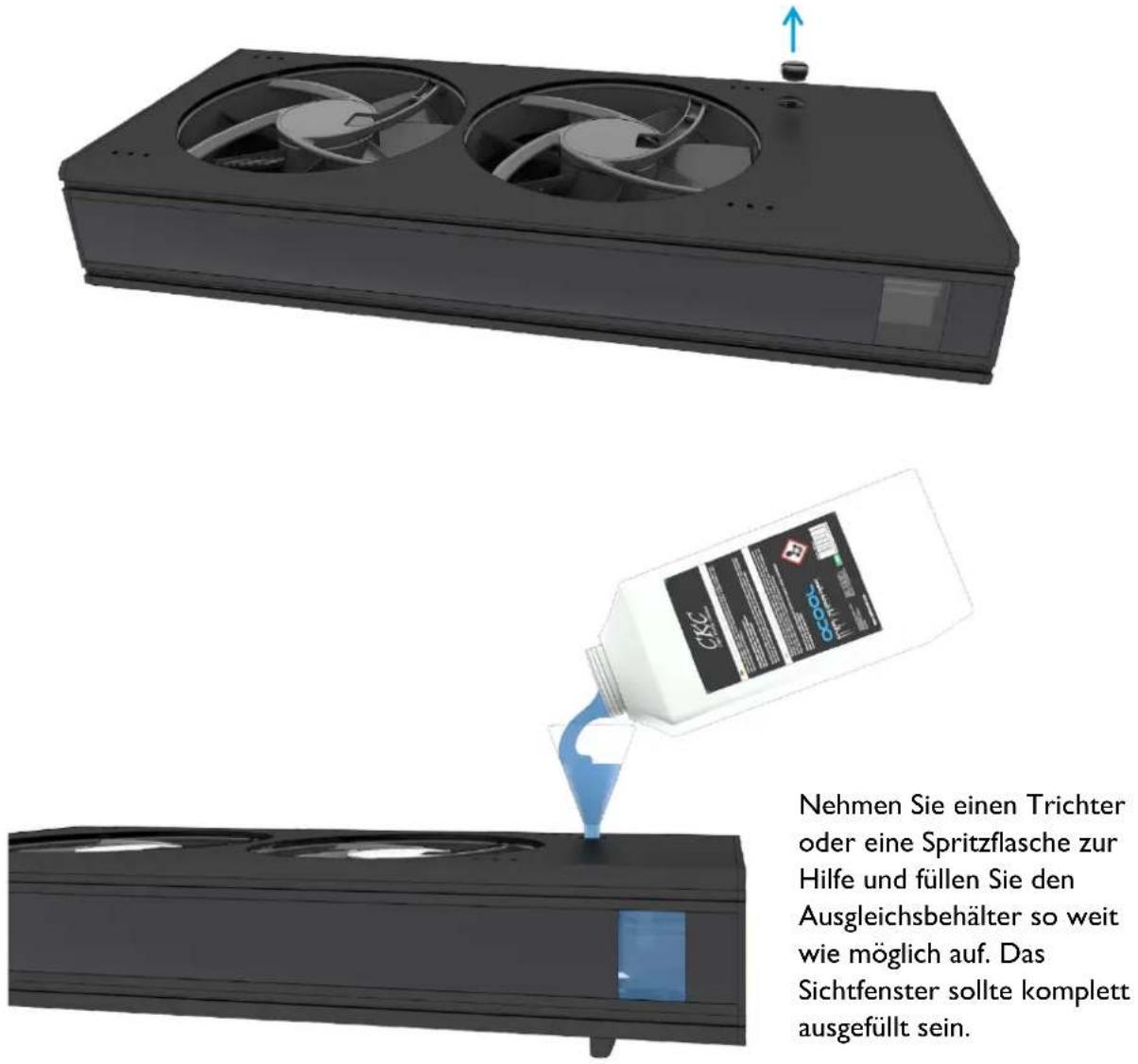

Nehmen Sie einen Trichter oder eine Spritzflasche zur Hilfe und füllen Sie den Ausgleichsbehälter so weit wie möglich auf. Das Sichtfenster sollte komplett ausgefüllt sein.

Nehmen Sie einen Trichter oder eine Spritzflasche zur Hilfe und füllen Sie den Ausgleichsbehälter so weit wie möglich auf. Das Sichtfenster sollte komplett ausgefüllt sein.

HANDHABUNG SCHNELLVERSCHLUSS

Der vorinstallierte Schnellverschluss bietet die Möglichkeit den Kühlkreislauf schnell und unkompliziert zu erweitern. Der Verschluss ist „Eisbaer Ready“ und damit kompatibel zu vielen anderen Produkten aus unserem Sortiment.

Achtung: Beim Aufdrehen des Schnellverschusses können 2 -3 Tropfen Wasser entweichen.

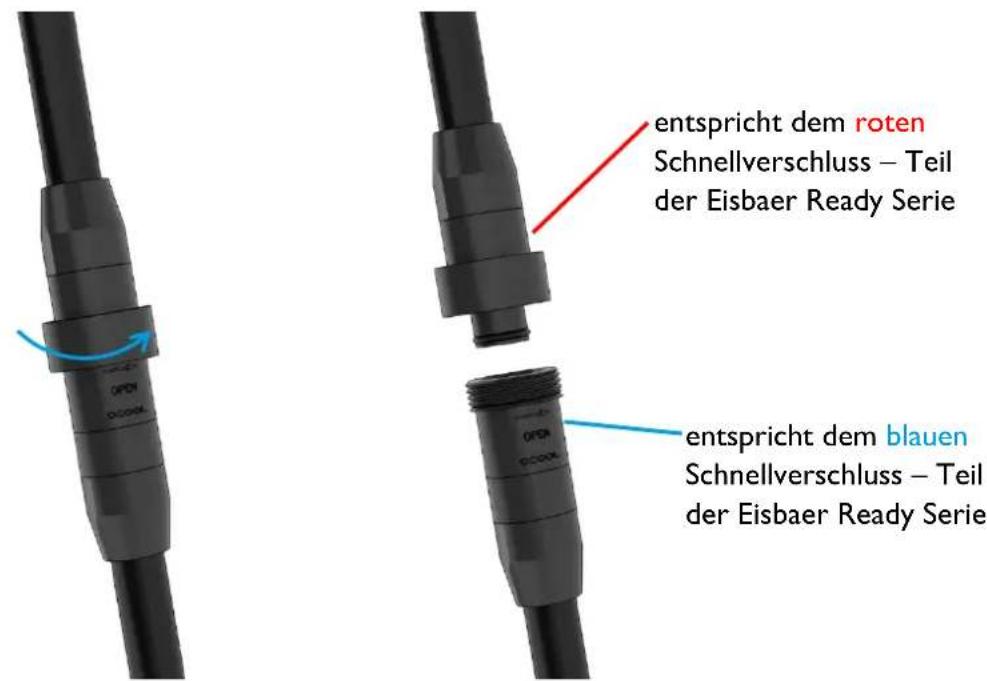

entspricht dem roten Schnellverschluss – Teil der Eisbaer Ready Serie entspricht dem blauen Schnellverschluss – Teil der Eisbaer Ready Serie

ERWEITERUNG MIT GPX EISWOLF

I. PC ausschalten
2. neue Komponente einsetzen
3. Komponente in den Kreislauf integrieren

→ Achten Sie darauf, den Auslass der einen Komponente mit dem Einlass der nächsten Komponente zu verbinden.
→ Beachten Sie: Beim Erweitern des Kreislaufes mit Komponenten ohne Schnellverschluss muss vorher die gesamte Kühflüssigkeit abgelassen werden.

1. Kühflüssigkeit nachfüllen

→ Durch leichtes hin- und herbewegen des Gehäuses werden die Komponenten entlüftet. Füllen Sie solange Flüssigkeit nach, bis sich der Füllstand beim Entlüften nicht mehr verringert.

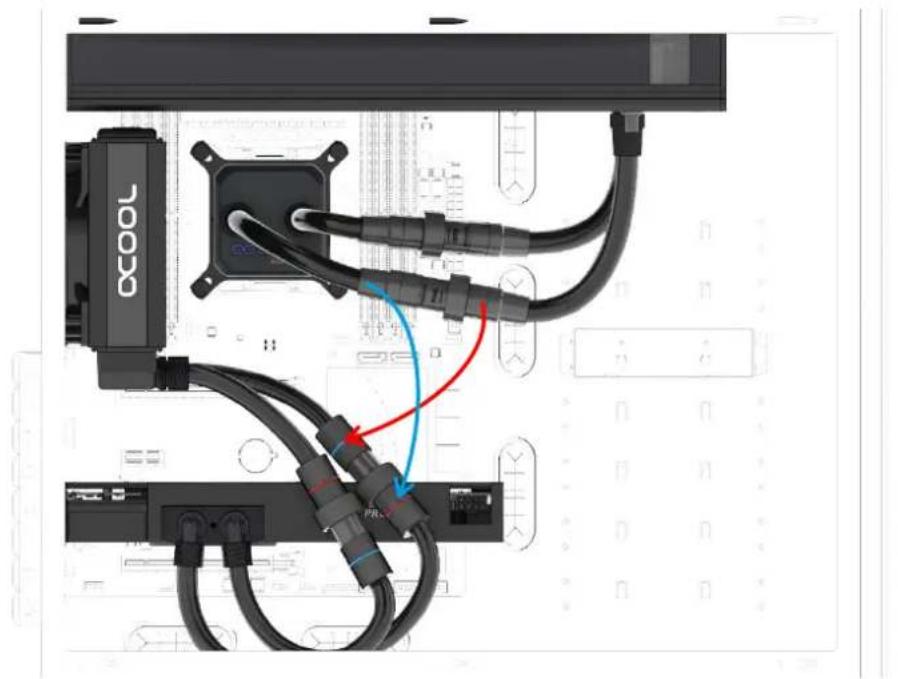

Montagebeispiel Eiswolf GPX

OCOL PPR

Verbinden Sie die Schnellverschlusskupplungen wie dargestellt.
