РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Eisbaer Extreme 280 Alphacool

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ....54

АКСЕССУАРЫ МОНТАЖА 55

ТЕХНИЧЕСКИЕ ДАННЫЕ 56

МОНТАЖ РАДИАТОРА....57

ГОРИЗОНТАЛЬНЫЙ МОНТАЖ....57

ВЕРТИКАЛЬНЫЙ МОНТАЖ....57

МОНТАЖ XPX EISBLOCK 58

ПОДКЛЮЧИТЬ ПОМПУ И ВЕНТИЛЯТОРА....66

ДОЛИВАТЬ ЖИДКОСТЬ В РЕЗЕРВУАР 67

БЫСТРОРАЗЪЁМНАЯ СИСТЕМА....68

РАСШИРЕНИЕ С GPX EISWOLF....69

日本語....70

安全上の注意....70

取り付け部品....71

技術的詳細 72

ラジエータ取り付け....73

水平に取り付け....73

垂直取り付け 73

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

ПЕРЕД НАЧАЛОМ УСТАНОВКИ ОЗНАКОМЬТЕСЬ С ИНСТРУКЦИЯМИ ПО БЕЗОПАСНОСТИ.

Не для детей младше 6 лет (содержит глотаемые мелкие детали).

• Не эксплуатируйте какие-либо компоненты системы охлаждения, не убедившись в том, что охлаждающая жидкость проходит через систему охлаждения. Охладители, не работающие с охлаждающей жидкостью, могут сильно нагреваться. Существует опасность ожогов.
  • Охладители, не оснащенные охлаждающей жидкостью, могут повредить оборудование компьютера. Всегда следите за тем, чтобы насос начал работать при включенном оборудовании.
  • Обратите внимание, что для затягивание соединений запрещается использовать такие инструменты, как гаечные ключи, клещи и т.п.! Все пластиковые изделия или металлические резьбовые соединения, соединенные с пластиковыми деталями могут быстро перегрузка. На трещины или другие повреждения, вызванные этим, а также на повреждения вызванные утечкой охлаждающей жидкости, гарантия не распространяется!
• Используйте только соединения с уплотнительным кольцом! Достаточно полностью затянуть вручную с уплотнительным кольцом! В исключительных случаях в инструкции будет четко указано, как пользоваться инструментами!
  • Убедитесь в работоспособности Вашего оборудования, а также системы охлаждения (герметичность, работа насоса и вентилятора), если это еще не сделано. Таким образом, вы минимизируете поиск возможных источников ошибок. ALPHACOOL INTERNATIONAL GMBH не берет на себя гарантию производителя электронных деталей и компонентов. Монтаж системы охлаждения выполняется на свой СТРАХ И РИСК.
• Винты не должны затягиваться слишком сильно. Если вы слишком сильно затянули винты, могут ослабнуть крепежная резьба, и охладитель будет неравномерно закреплен.
• Соединения с резьбой длиной 8 мм могут привести к минимизации протока.
  • Перед монтажом / установкой радиатора рекомендуется провести испытание на герметичность. Давление воды в контуре водяного охлаждения не должно превышать 0,8 бар.
  • Убедитесь, что охладитель соприкасается со всеми охлаждаемыми компонентами с помощью теплопроводящей пасты и/или теплопроводящих прокладок.
• Используйте только дистиллированную воду или ALPHACOOL CAPE KELVIN CATCHER в системе охлаждения. Повреждения, вызванные
  использованием неподходящей охлаждающей жидкости, не гарантированы!

НАДЛЕЖАЩАЯ РАБОТА

Компоненты охлаждения ALPHACOOL INTERNATIONAL GMBH допушены для охлаждения компьютерных компонентов ALPHACOOL. Гарантия теряет силу в случае использования не по назначению.

ГАРАНТИЯ

1. Информация, чертежи, иллюстрации, технические данные, описания массы, размеров и рабочих характеристик, содержащиеся в брошюрах, каталогах, циркулярах, рекламе или прайс-листах, приводятся исключительно в информативних целях. ALPHACOOL INTERNATIONAL GMBH не несёт ответственности за правильность этих данных. Что касается вида и объема поставки, то решающее значение имеет только информация содержащаяся в заказе и подтверждении заказа.
2. При наличии гарантийных дефектов Вы имеете право в рамках законодательной ситуации потребовать расторжения договора или снижения закупочной цены. Срок для предъявления претензий по гарантии на поставленный товар составляет два года с момента получения товара если Вы является потребителем (§ 13 BGB). Если вы является предпринимателем (§ 14 BGB), срок составляет всего один год.
3. Гарантийные претензии действительны только в отношении оригиналного счета-фактуры, товарного чека или подтверждения гарантийной претензии со стороны компании ALPHACOOL INTERNATIONAL GMBH.
4. Компания ALPHACOOL INTERNATIONAL GMBH может по своему усмотрению отремонтировать или заменить дефектное продукты или неисправные компоненты. Замененный продукт или компонент становится собственностью компании ALPHACOOL INTERNATIONAL GMBH.
5. Все претензии по гарантии выполняются фирмой ALPHACOOL INTERNATIONAL GMBH или авторизованными специализированными дилерами. Компания ALPHACOOL INTERNATIONAL GMBH не берет на себя никаких расходов или ответственности, если ремонт выполненный неуполномоченным или уполномоченным лицом, если только ремонт не был предварительно согласован с ALPHACOOL INTERNATIONAL GMBH.
6. Компания ALPHACOOL INTERNATIONAL GMBH не несёт никаких расходов, связанных с переоборудованием изделий.
7. Гарантия компании ALPHACOOL INTERNATIONAL GMBH не распространяется на следующие пункты:

7.1. регулярные контроль, технического обслуживания и ремонт или замена быстроизнашающихся деталей.
7.2. неправильная эксплуатация или неисправности из-за неправильного монтажа.
7.3 Повреждения, вызванные штормом, водой, пожаром, перенапряжением, форс-мажорными обстоятельствами или войной, неправильным подключением к сети, недостаточной или неправильной вентиляцией или другими причинами вне контроля ALPHACOOL INTERNATIONAL GMBH.
7.4. Повреждения, вызванные транспортировкой или неправильной упаковкой.

1. Настоящая гарантийная декларация не затрагивает права потребителя действующие в соответствующей стране, например предусмотренные договором купли-продажи претензии к продавцу. ALPHACOOL INTERNATIONAL GMBH, её дочерние компании и дистрибьюторы не несут ответственности за прямой или косвенный ущерб или убытки, если иное не предусмотрено обязательными положениями законодательства.
2. Компания ALPHACOOL INTERNATIONAL GMBH не берет на себя гарантию производителя электронных компонентов и деталей. Монтаж радиатора выполняется на свой собственный СТРАХ И РИСК.

АКСЕССУАРЫ МОНТАЖА

РАДИАТОР

4x M3x5

4x M3x25

4x 0.5 mm

подкладные шайбы

ОХЛАДИТЕЛЬ CPU

AMD

INTEL

1x шприц с термопастой

4x нажимные пружины

4x 0.5 мм подкладные шайбы

4x гайки

4x навинчивающиеся и резиновые колпачки

1x монтажный набор

4x винты 1150

4x винты 2011 / 2066

1x пластина

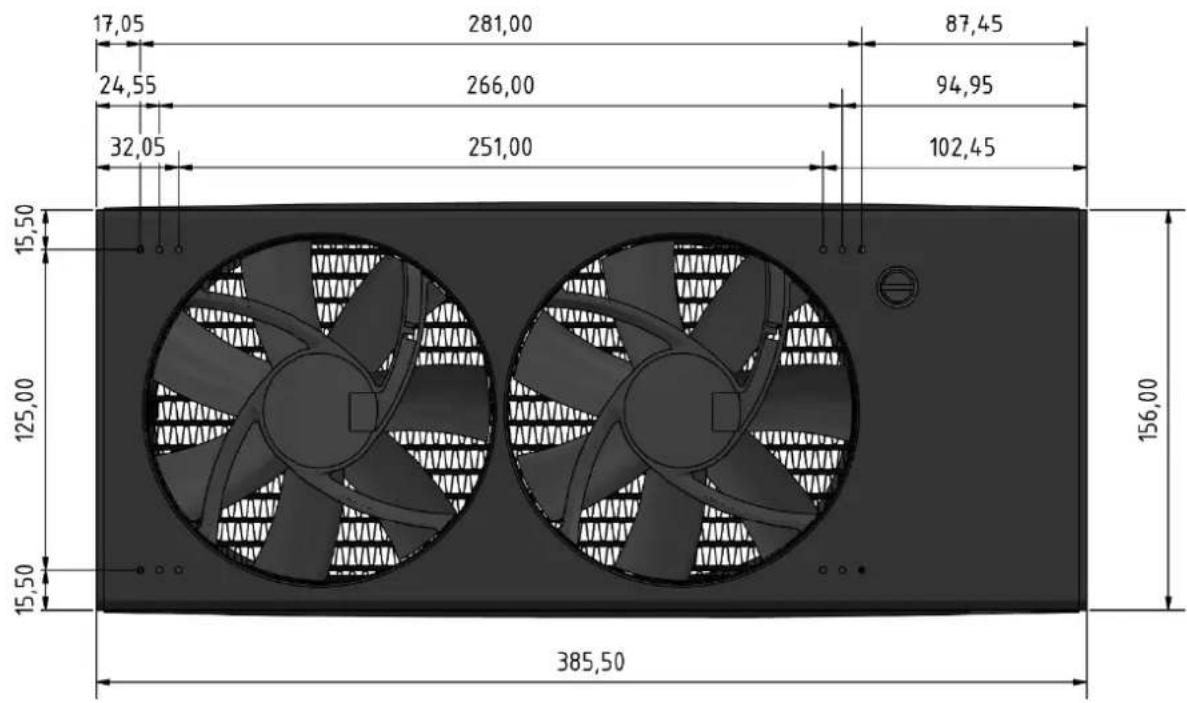

ТЕХНИЧЕСКИЕ ДАННЫЕ

[размеры в мм]

17,05 281,00 87,45 24,55 266,00 94,95 32,05 251,00 102,45 15,50 125,00 156,00 15,50 385,50

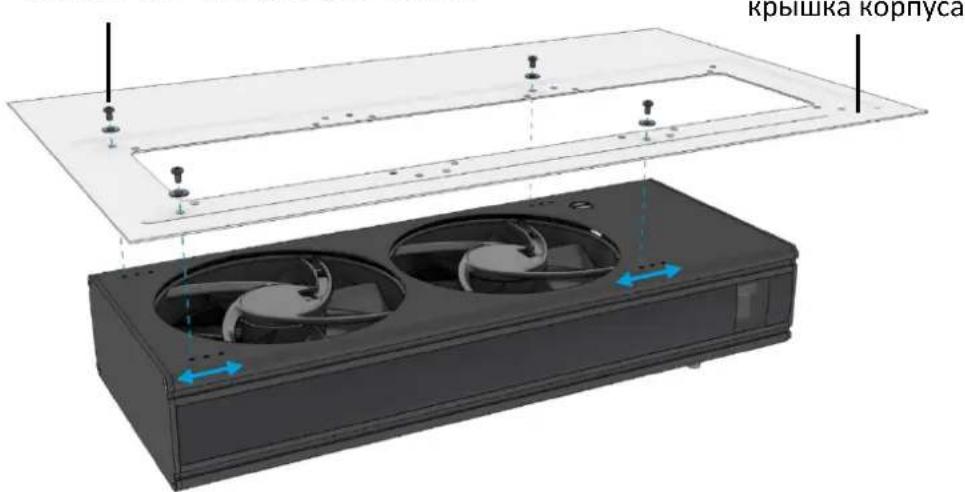

ГОРИЗОНТАЛЬНЫЙ МОНТАЖ

Установите Eisbaer Extreme так, чтобы вентиляторы были направлены вверх. В противном случае возможно повреждение встроенной помпы.

Выберите подходящие винты М3 (длиной 5 мм или 25 мм), в зависимости от Вашего случая с ПК. Дополнительные монтажные отверстия обеспечивают большую гибкость при выравнивании корпуса.

4х винты М3 + подкладные шайбы

крышка корпуса

крышка корпуса

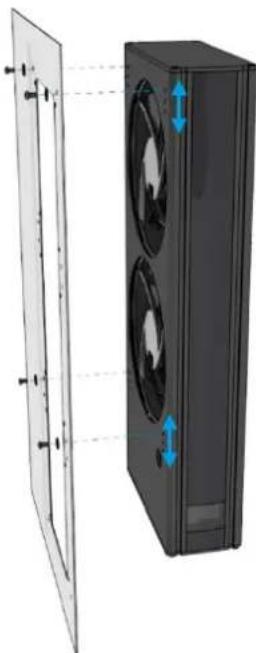

ВЕРТИКАЛЬНЫЙ МОНТАЖ

Возможен также вертикальный монтаж. Следите за тем, чтобы расширительный бак был направлен вниз.

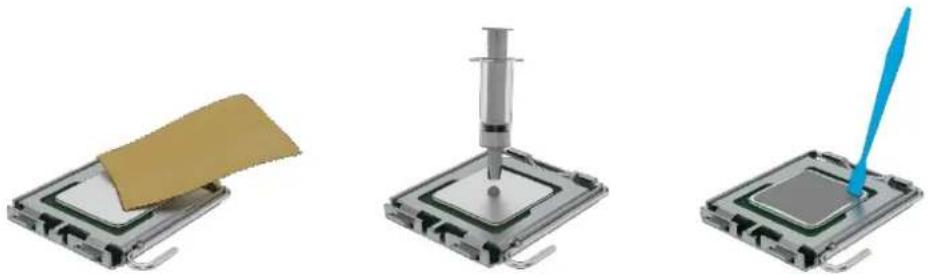

ПОДГОТОВКА CPU

После демонтажа старого водоблока сначала очистите поверхность:

• Удалите остатки теплоносителя с CPU.
• Используйте ткань или ватные палочки для помощи. Спирт также может быть использован для удаления высушенной теплопроводящей пасты.
• Нанесите на CPU заплатку размером с горошину с теплопроводящей пасты.
• Разложите пасту с помощью пластиковой полосы или аналогичного материала так чтобы образовался ровный, тонкий слой (толщина слоя < 0,5 мм).

- Снимите защитную пленку с водоблока.

монтажный набор INTEL

• Выберите подходящий набор для вашего сокета (AMD или INTEL).
• Установите набор, как показано на рисунке.

Обратите внимание, что впускное и выпускное отверстие в разъёме описаны потоки:

IN OUT COOL Eisblock XPX

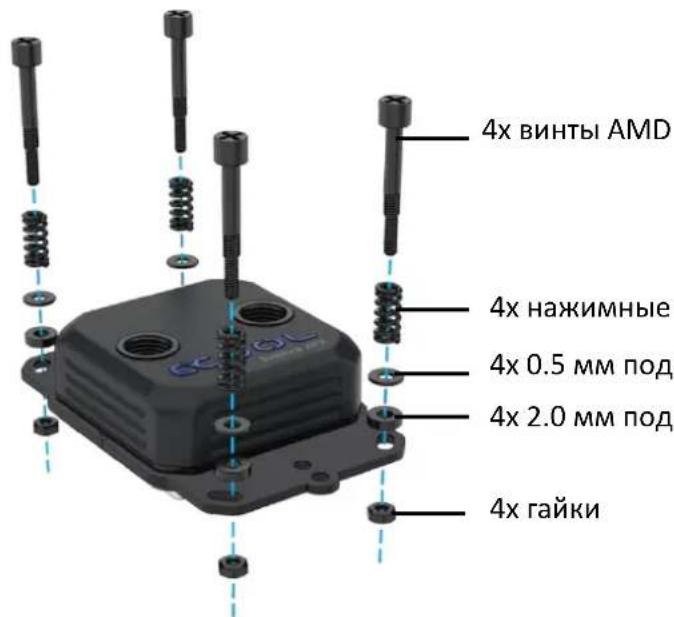

АМ4 С ПЛАСТИНОЙ

Сначала закрепите винты:

Не используйте инструменты. Только руками затяните!

4x винты AMD 4x нажимные 4x 0.5 мм под 4x 2.0 мм под 4x гайки

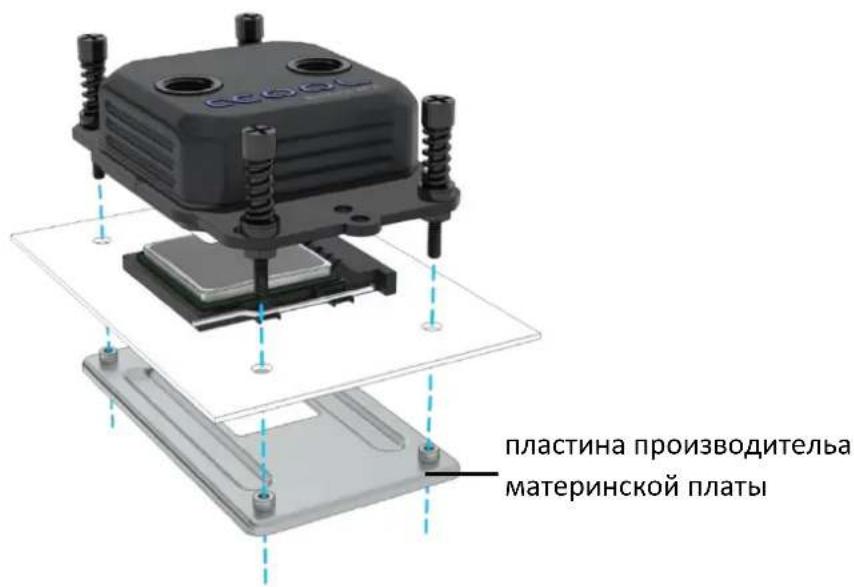

На втором этапе вы закрепите охладитель на сокете:

пластина производительа материнской платы

AM4/AM5 БЕЗ ПЛАСТИНЫ

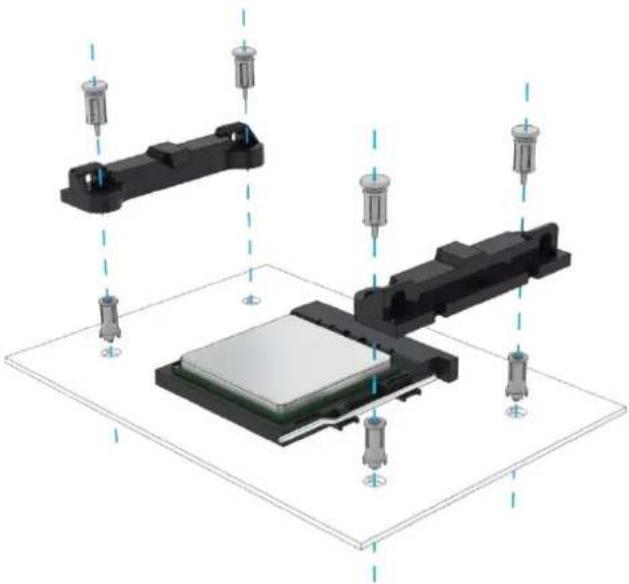

Некоторые материнские платы не имеют задней пластины, в этом случае сначала снимите фиксатор:

Не используйте инструменты. Только руками затяните!

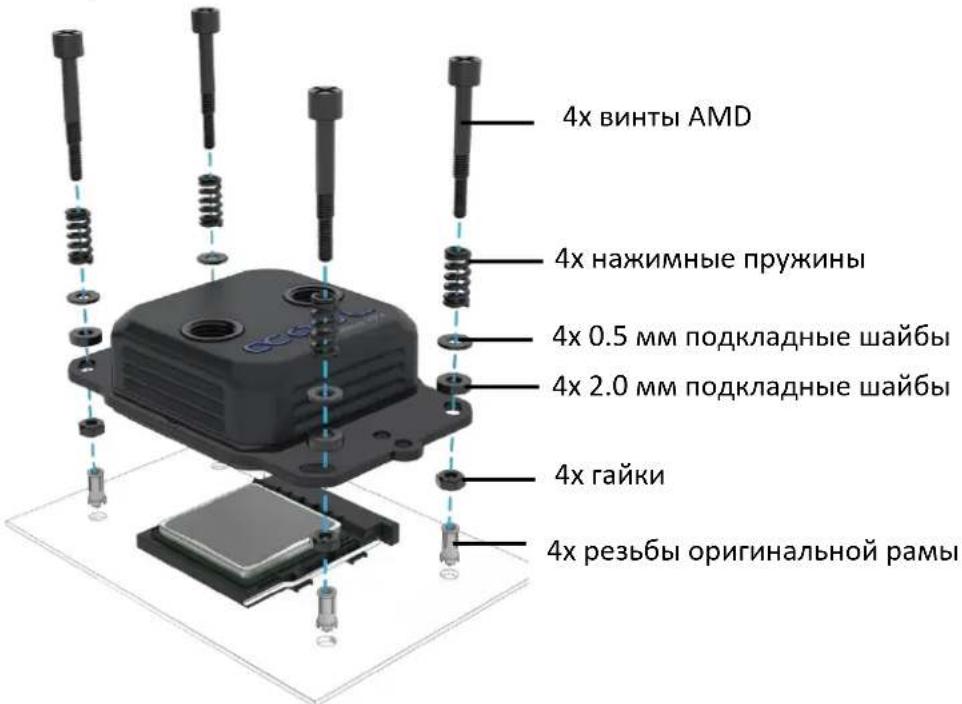

Смонтируйте винты, а затем закрепите водоблок с помощью оригинальной резьбы, на сокете:

4x винты AMD 4x нажимные пружины 4x 0.5 мм подкладные шайбы 4x 2.0 мм подкладные шайбы 4x гайки 4x резьбы оригинальной рамы

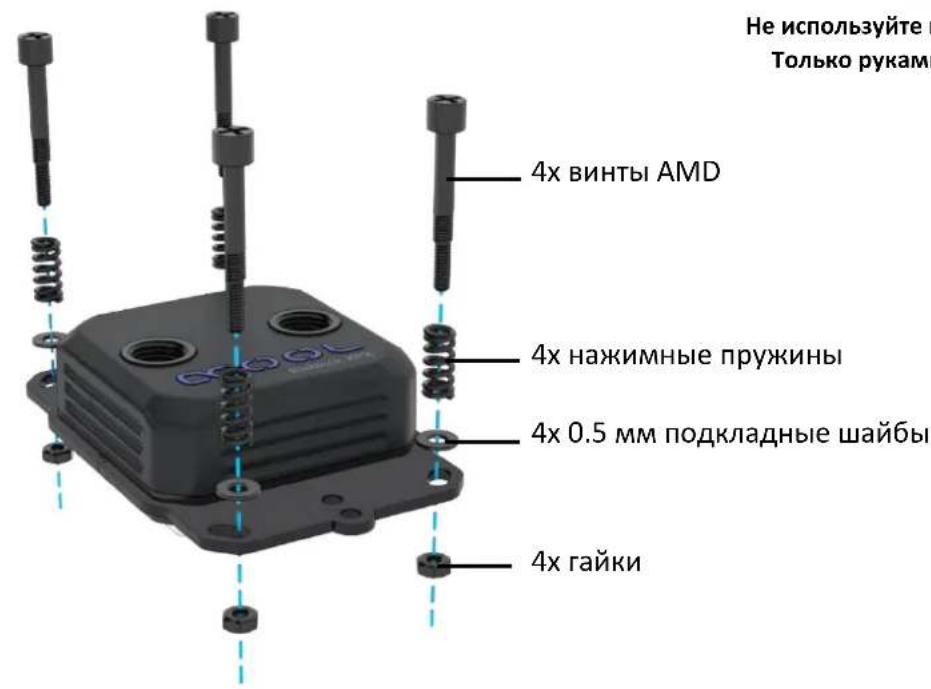

Сначала закрепите винты:

Не используйте инструменты. Только руками затяните!

Не используйте в Только руками 4x винты AMD 4x нажимные пружины 4x 0.5 мм подкладные шайбы 4x гайки

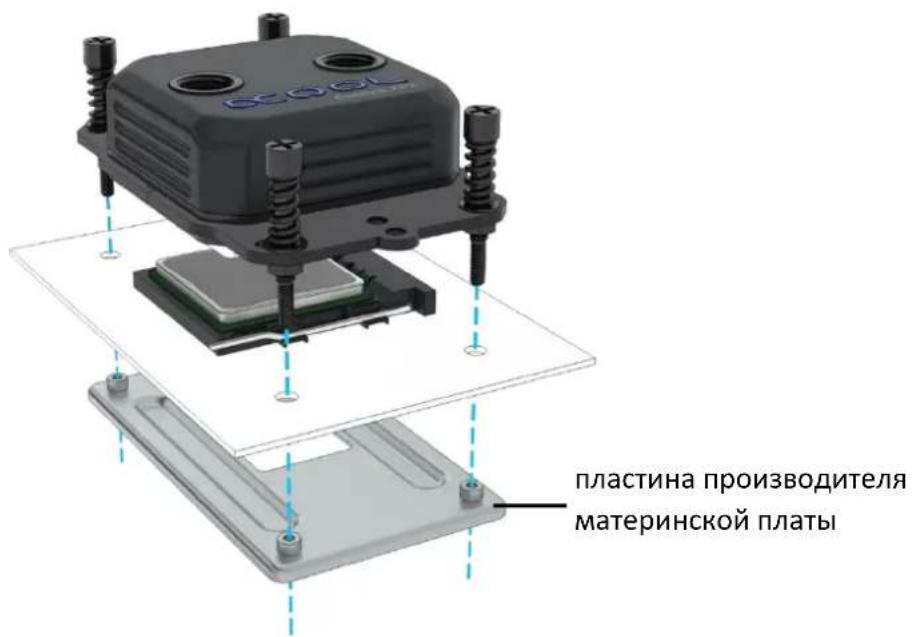

На втором этапе вы закрепите охладитель на сокете:

пластина производителя материнской платы

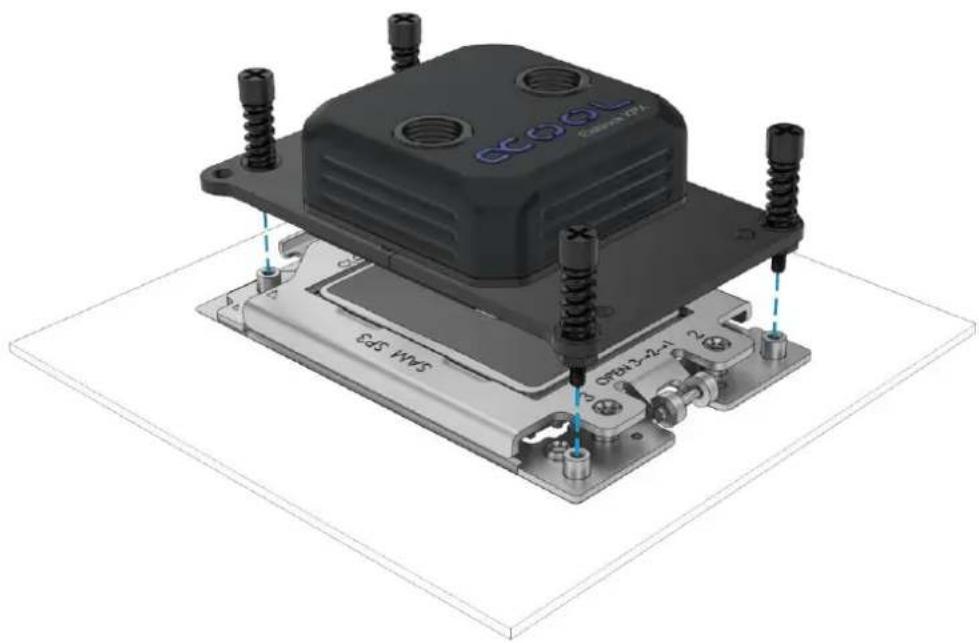

TR 4

Сначала закрепите винты:

Не используйте инструменты. Только руками затяните!

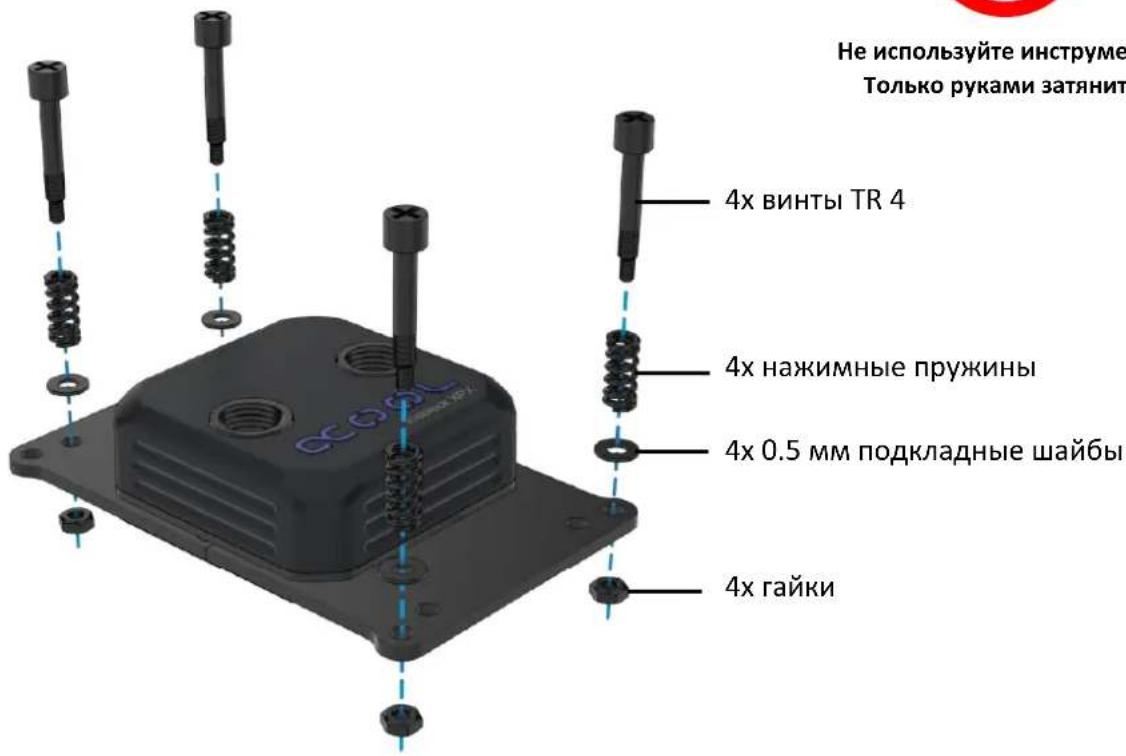

Не используйте инструме Только руками затянит 4x винты TR 4 4x нажимные пружины 4x 0.5 мм подкладные шайбы 4x гайки

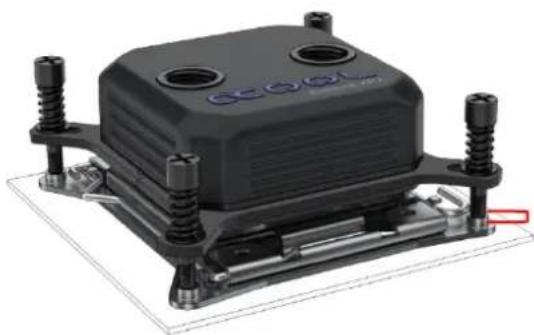

На втором этапе вы закрепите охладитель на сокете:

Обратите внимание: некоторые материнские платы сокеты 2011/- 3 не имеют монтажных отверстий в области сокета. В этом случае не затягивайте винты более чем на 4 мм.

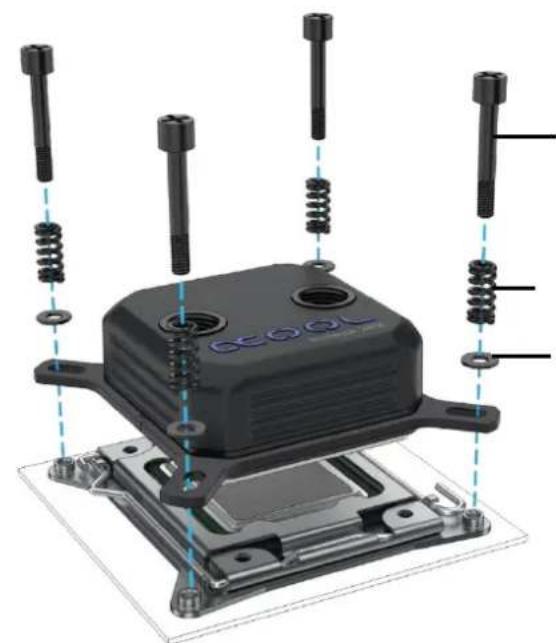

Установите охладитель так как показано на рисунке:

Не используйте инструменты. Только руками затяните!

4x винты 2011 / 2066

4х нажимные пружины

4x 0.5 мм подкладные шайбы

Сначала закрепите винты:

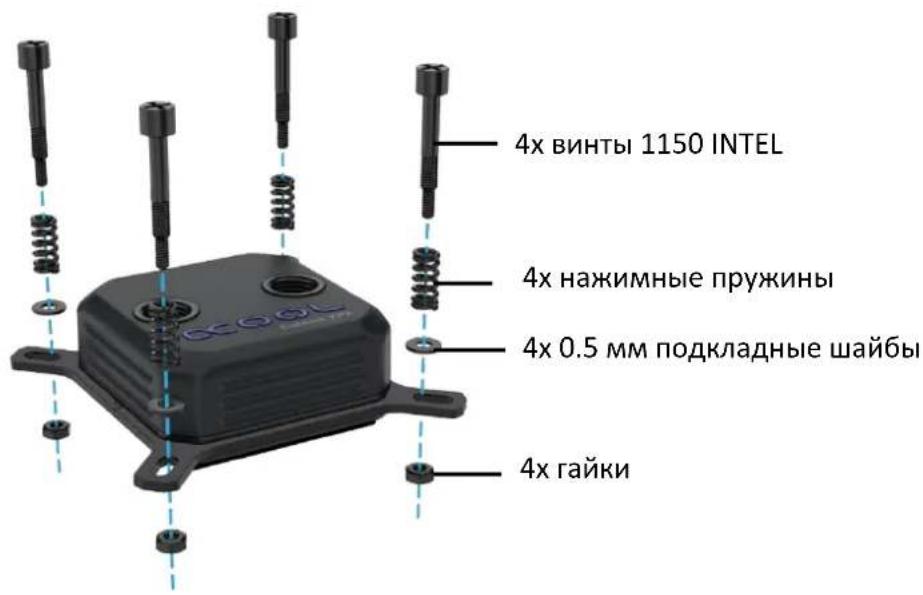

4x винты 1150 INTEL 4x нажимные пружины 4x 0.5 мм подкладные шайбы 4x гайки

Не используйте инструменты.

Только руками затяните!

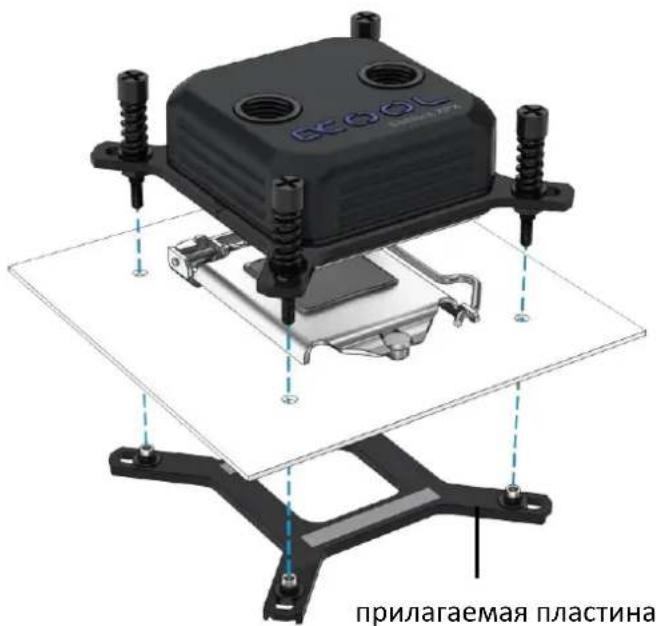

На втором этапе вы закрепите охладитель на сокете:

GEQOL прилагаемая пластина

Снимите защитную пленку с клеевых полосок:

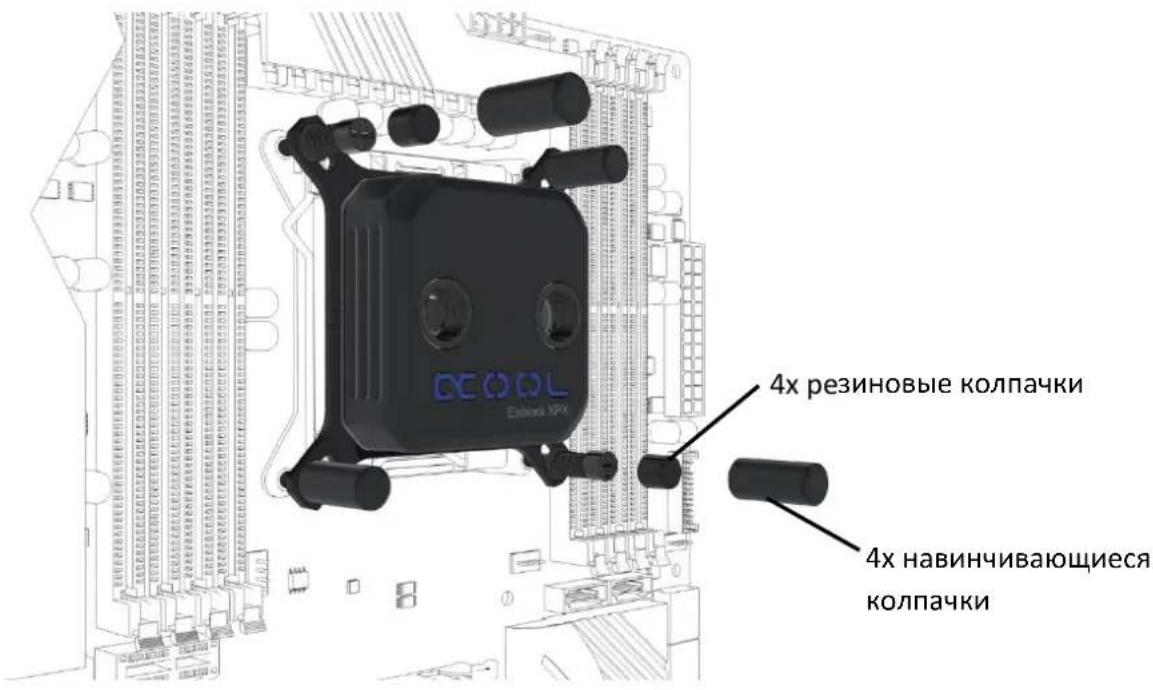

Смонтируйте колпачки:

4x резиновые колпачки 4x навинчивающиеся колпачки

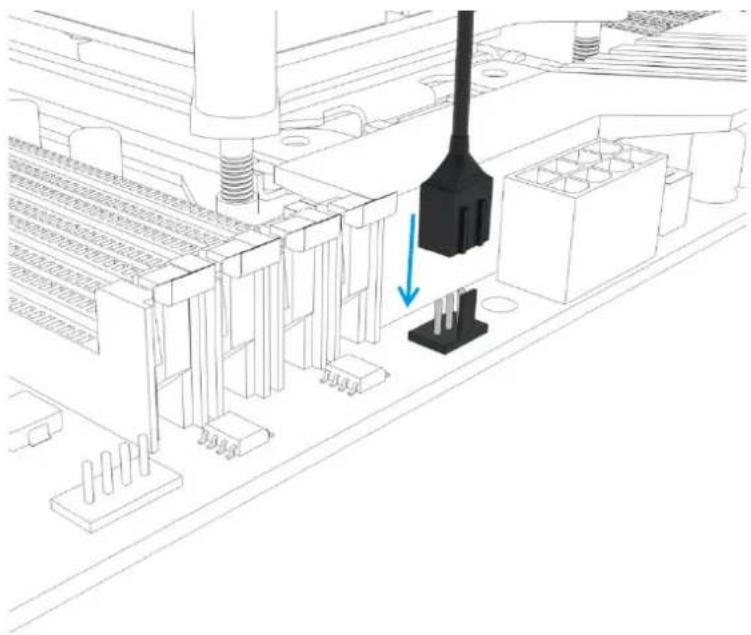

Подключите 3-контактный разъём для подсветки эмблемы к материнской плате:

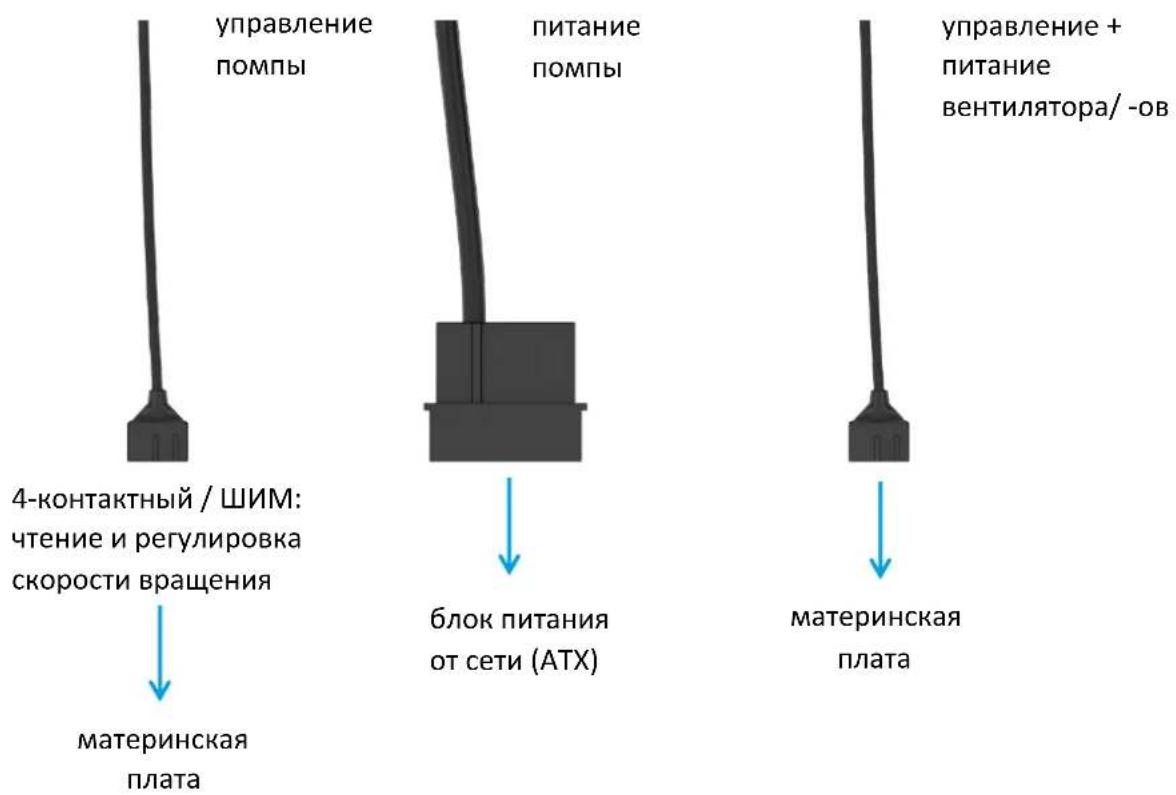

Подключите кабели, как показано на рисунке:

управление помпы питание помпы 4-контактный / ШИМ: чтение и регулировка скорости вращения Libya blocks питания от сети (ATX) управление + питание вентилятора/ -ов материнская плата материнская плата

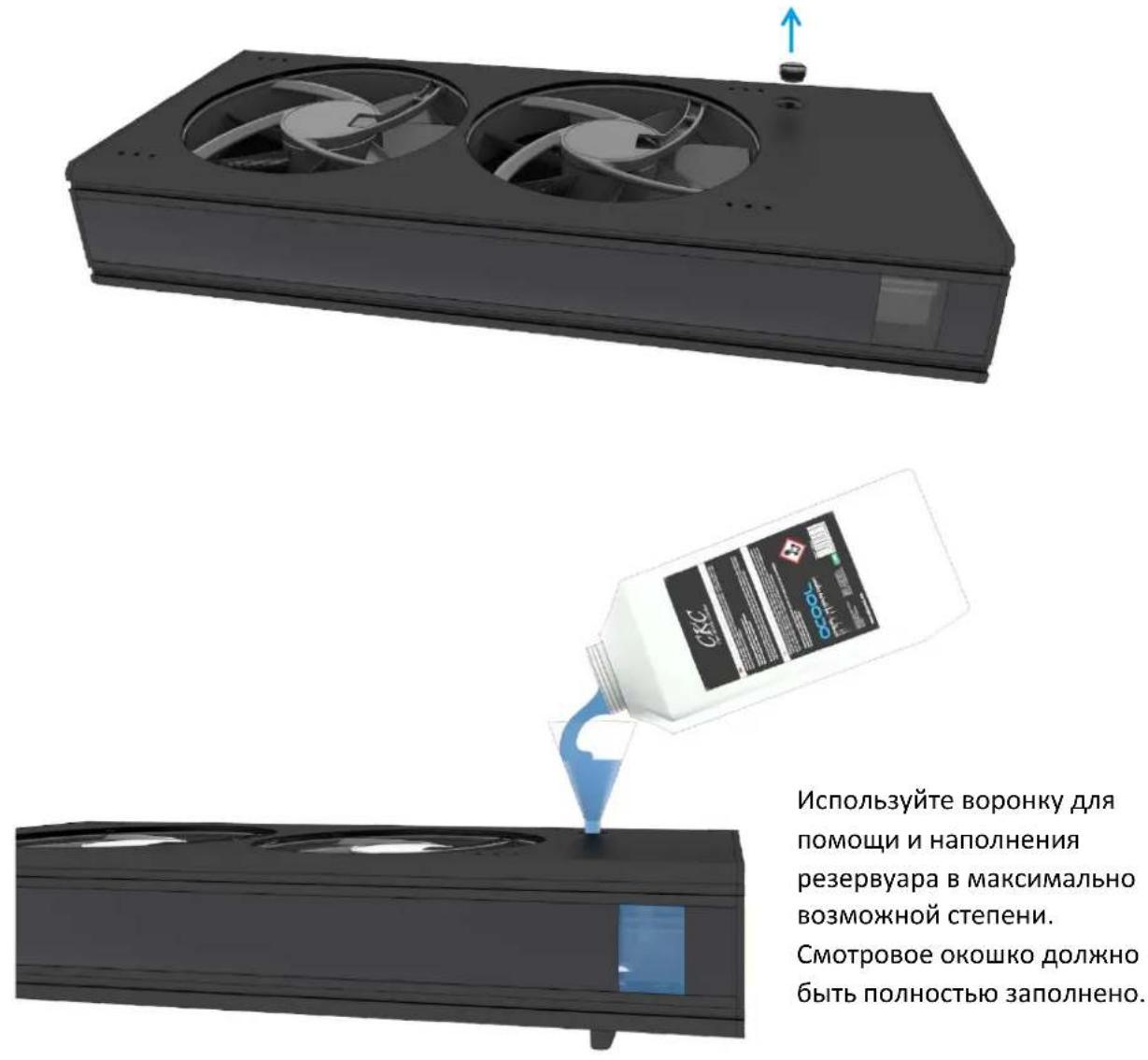

ДОЛИВАТЬ ЖИДКОСТЬ В РЕЗЕРВУАР

Резервуар предварительно заполнен и при стандартной эксплуатации доливать жидкость не требуется. Если вы хотите расширить свою систему, например, с помощью охладителя видеокарты GPX Eiswolf, рекомендуется проверить уровень заполнения.

Если насос работает необычайно громко, необходимо как минимум в срочном порядке дозаправить жидкость. Мы рекомендуем только использовать жидкость собственного производства (СКС или Eiswasser Crystal, но без УФ-красителя!) или чистую дистиллированную или осмотическую - фильтрованную воду.

Используйте воронку для помощи и наполнения резервуара в максимально возможной степени. Смотровое окошко должно быть полностью заполнено.

Используйте воронку для помощи и наполнения резервуара в максимально возможной степени. Смотровое окошко должно быть полностью заполнено.

БЫСТРОРАЗЪЁМНАЯ СИСТЕМА

Предварительно установленные разъёмы обеспечивает возможность быстрого и простого расширенибы охлаждения. Разъём „Eisbaer Ready“ делает его совместимым со многими другими продуктами из нашего ассортимента. Внимание: при отвинчивании разъёма может вытекать 2 - 3 капли воды.

- это соответствует красному цвету быстросьемной части серии Eisbaer Ready

это соответствует синей быстросьемной части серии Eisbaer Ready

РАСШИРЕНИЕ С GPX EISWOLF

1. Выключить ПК
2. Вставить новый компонент
3. Интеграция компонентов в систем
   → будьте осторожны, чтобы подключить выход одного компонента к входу следующего компонента.
   → обратите внимание: при расширении система с помощью компонентов без быстроразъемных подключений сначала необходимо слить всю охлаждающую жидкость.
4. Долить охлаждающую жидкость
   → воздух выпускается путём легкого вибрации корпуса вперед-назад. Заполняйте жидкость до тех пор, пока уровень заполнения не перестанет снижаться.

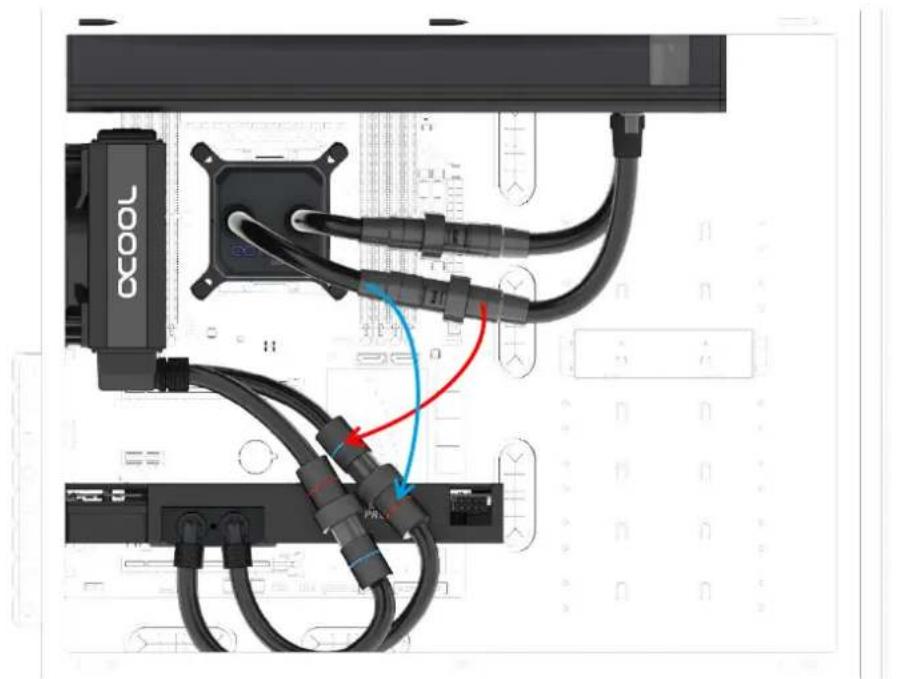

Пример монтажа Eiswolf GPX

OCOL

Подсоедините быстроразъёмные подключения, как показано на рисунке.
