BEDIENUNGSANLEITUNG Eisbaer 280 Alphacool

SICHERHEITSHINWEISE 6

MONTAGEMATERIAL 7

TECHNISCHE DETAILS 8

KUHLER. 8

PUMPE 8

RADIATOREN 9

SCHNELLVERSCHLUSS 9

RADIATORMONTAGE 10

LUFTER DRUCKEND 10

LUFTER SAUGEND 10

VORBEREITUNG CPU

CPU - KUHLERMONTAGE 12

INTEL 1156/1155/1151/1150/1200/1700 12

INTEL 2011/2011-3/2066 14

AMD AM3+ / AM3 16

AMD AM5/AM4 18

LUFTER UND PUMPE ANSCHLIEBEN 20

INBETRIEBNAHME 21

HANDHABUNG SCHNELLVERSCHLUSS 21

KUHLFLUSSIGKEIT NACHFULEN 22

ENGLISH 23

LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE MIT DER INSTALLATION BEGINNEN.

Nicht geeignet für Kinder unter 6 Jahren (enthalt verschluck bare Kleinteile).
- Betreiben Sie keine Kuhlkomponenten, ohne sichere zu stellen, dass Kuhlmittel durch das Kuhlsystem flieBt. Nicht mit Kuhlmittel betriebene Kuhler kann sehr heiB werden. Es besteht Verbrennungsgefahr.
- Nicht mit Kuhlmittel durchströmte Kuhler können die Hardware des Computers zerstären. Vergewissern sie sich immer, dass die Pumpe beim Einschalten der Hardware ihre Funktion aufnimmt.
-itte beachten Si, daum amiehen der Anschlsteke keine Werkzeuge wh Schraubenschlste, Zangen oder ahhncles verwendert werden dren! Alle Produkte aus Kunststoff oder Gewindeanschlue aus Metall die mit Kunststoffteilen verbunden sind, wern mit Werkzeugchnell uberlastet! Hierdurch entstandene Risse oder andere Beschadigungen sowr Schaden durch austretende Kuhflussigkeit fallen nicht in die Gewahrleistung!
- Verwenden Sie nur Anschlasse mit einem Dichtring! Durch den Dichtring recht el festes Anziehen mit der Hand vollg aus! In Ausnahmefallen werden Sie in der Anleitung eindeutig auf die Verwendung von Werkzeug hingewiesen!
- Überzeuge den Sie sichitte von der Funktion Ihner Hardware, soweis the KuhSystems (Dichtheit, Pumpenfektion und Lufter). Falls noch nicht erfolgt. Sier minimieren so den Aufwand bei der Suche moherer Fehlerquellen. ALPHACOOL INTERNATIONAL GMBH übernimmt nicht die Garantie des Herstellers der elektronischen Bauteile und Komponenten. Die Montage des Kuhsyslsteins erfolgt auf eigenes Risiko.
- Die Schrauben sollenn nicht zu fest angezogen werden. Wenn Sie die Schrauben übermäßig fest angezogen haben, können sich die Haltebolzen offen und es ist keine gleichamige Auflage des Kühlers mehr gewährleistet.
- Bei Anschlüssen mit 8 mm Gewindelänge kann es zur Durchflussminimierung kommt.
Wir empfehen einen Dichtigkeitstest vor Montage / Einbau des Kuhlers. Der Wasserdruck im Kreislauf der Wasserhülung darf maximal 0,8 Bar sein. Überzeugen Sie sich, dass der Kühler alle zu kühenden Bauteile mit Wärmeleitpaste und / oder Wärmeleitpads berührt.
- Verwenden Sie ausschließlich destabilierten Wasser oder ALPHACOOL CAPE KELVIN CATCHER in ihrem Kuhlkreislauf. Entstandene Schäden durch ungeeignete Kuhlflüssigkeit fallen nicht in die Gewährleistung!

Bestimmungsgemäß Betrieb

Die ALPHACOOL INTERNATIONAL GMBH-Kuhlkomponenten sind für die Kuhlung von Computerbauteilen von ALPHACOOL zugelassen. Bei arbeitfremder Nutzung erslicht die Gewährleistung.

Gewährleistung

1. Angaben, Zeichnungen, Abbildungen, technische Daten, Gewichts-, Maß- und Leistungsbeschreibungen, die in Prospekten, Katalogen, Rundschreiben, Anzeigen oder Preislisten enthalten sind, haben rein informativem Charakter. Wir übernahme keine Gewähr für die Richtigkeit dieser Angaben. Hinsichtlich der Art und des Umfangs der Lieferung sind allein die in Bestellung und Auftragsbestätigung enthaltenen Angaben ausschlaggebend.
2. Soweit ein gewährleistungspflichtiger Mangel vorlegt, sind Sie im Rahmen der gesetzlichen Bestimmungenberechtigt, Nacherfüllung zu verlangen, vom Vertrag zurückzutreten oder den Kaufpreis zu mindern. Die Vergrahmfrist von Gewährleistungsansprüchen für die gefeltefte Ware beträgt zwei Jahre ab Erhalt der Ware, falls Sie Verbraucher (§ 13 BGB) sind. Sind Sie Unternehmer (§ 14 BGB), so gilt die Maßgabe, dass die Verjährungsfrist nur ein Jahr beträgt.
3. Der Gewährleistungsanspruch gilt nur im Zusammenhang mit der Originalrechnung, dem Kassenbeleg oder einer Bestätigung von ALPHACOOI INTERNATIONAL GMBH über den Gewährleistungsanspruch.
4. Es liegt allein im Ermessen von ALPHACOOL INTERNATIONAL GMBH, das defekte Produkt oder defekte Bestandteile zu reparieren oder zu ersetzen. Das jewells ersetzte Produkt oder der Bestandteil goht in das Eigentum von ALPHACOOL INTERNATIONAL GMBH über.
5. Alle Gewährleistungsansprüche werden von ALPHACOOL INTERNATIONAL GMBH oder durch beauftragte Fachhändler durchgeführt. Wird die Reparatur von einer nicht autorisierten oder beaufragten Person durchgeführt, übernimmt ALPHACOOL INTERNATIONAL GMBH weder Kosten noch Haftung, es sein Denn, die Reparatur ist vorher mit ALPHACOOL INTERNATIONAL GMBH abgestimmt worden.
6. Alle Kosten, die aus einer etwaigen Umrüstung der Produkte entstehen, werden von ALPHACOOL INTERNATIONAL GMBH nicht übernommen.
7. Die Gewährleistung von ALPHACOOL INTERNATIONAL GMBH schlieben die folgenden Punkte nicht ein:

7.1.Regelmige Kontrollen,Wartung und Reparatur oder der Ersatz von Verschleibeiten
7.2. Falsche Bedienungen oder Defekte durch fehlerhafte Installation.
7.3. Schaden, verursacht durch Sturm, Wasser, Feuer, Überspannung, höhere Gewalt oder Krieg, fehlerhaftem Anschluss an das Netz, unzureichende oder fehlerhafte Belüfung oder andere Grunde, auf die ALPHACOOL INTERNATIONAL GMBH keinen Einfluss hat.
7.4. Schäden, die durch den Transport oder unsachgemäße Verpackung entstehen.

1. Die in dem jeweiligen Land geltenden Rechte des Verbrauchers, z.B. Forderungen gegenüber der Verkauf, wie im Kaufvertrag niederelegt, werden von dieser Gewährleistungsierklarung nicht berührt. ALPHACOOL INTERNATIONAL GMBH, ihre Niederlassungen und Distributen, haften nicht fur direkte oder indirekte Schäden oder Verluste, soweit nicht zwingende gesetzliche Bestimmungen dem entgegenstehen.

2. ALPHACOOL INTERNATIONAL GMBH übernimmt nicht die Gewährleistung des Herstellers der elektronischen Bauteile und Komponenten. Die Montage des Kühlers erfolgt auf eigenes Risiko.

Wenden sie sich an ein autorisiertes Entsorgungsunternehmen in ihrem Land. Eine Entsorgung mit dem Hausmüll (unsortierter Müll) oder ähnliche Einrichtungen für die Sammlung communaler Abfälle sind nicht zulässig.

MONTAGEMATERIAL

RADIATOR & LÜFFER	Anzahl variiert je nach Version	Anzahl variiert je nach Version	Anzahl und Art variieren je nach Version
	M3x5	M3x30	Y-Adapter 4-Pin PWM
EISBAER CPU KÜHLER	Wärmeleitpaste	4x Druckfedern	4x 0,5 mm Unterlegscheiben
AMD	Ix Set Halterung	4x AMD Schrauben	4x 2,0 mm Unterlegscheiben
INTEL	Ix Set Halterung	4x 1150 Schrauben	4x 2011 Schrauben	Ix Backplate

TECHNISCHE DETAILS

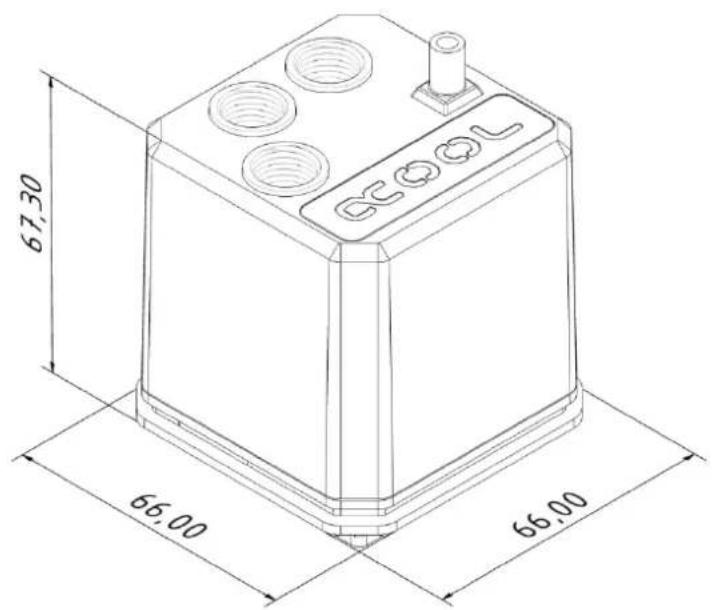

KÜHLER Eisbaer

AMD: AM5 / AM4 / AM3+ / AM3

INTEL:2011/2011-3/2066/1156/1155/1151/

1150/1200/1700

Halterungen fur TR4 (Art. Nr.: 12875) & 2011-3 Narrow ILM (Art. Nr.: 12531) sind separat erhaltlich.

PUMPE DC-LT 2

Leistungsaufnahme: 4 W

Spannungsbereich: 12 V DC

Durchflussrate: 75I / h

max. Forderhöhe: 0,95 m

Anschluss: 3-Pin

RADIATOREN NexXxos Reihe

Material: Kupfer

Modellvarianten:XT45120

MaBe: 160mm× 124mm× 45mm

ST30140

MaBe: 178 mm × 144 mm × 30 mm

ST30240

MaBe: 278mm× 124mm× 30mm

ST30 280

MaBe: 316mm× 144mm× 30mm

ST30 360

MaBe: 397mm× 124mm× 30mm

ST30420

MaBe: 459mm× 144mm× 30mm

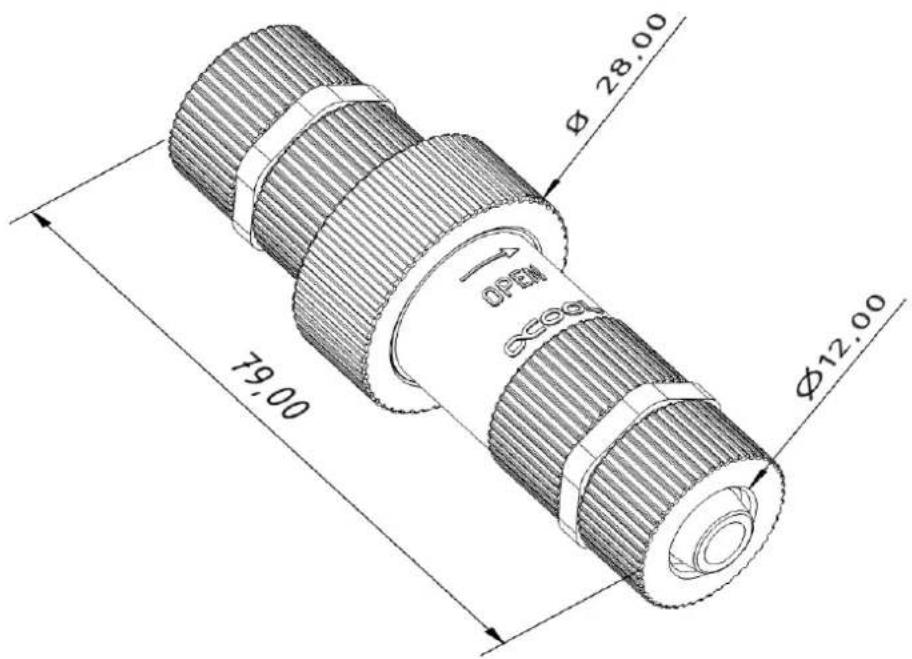

SCHNELLVERSCHLUSS Kompatibilität: 11/8 mm Schläuche

Material: Nylon

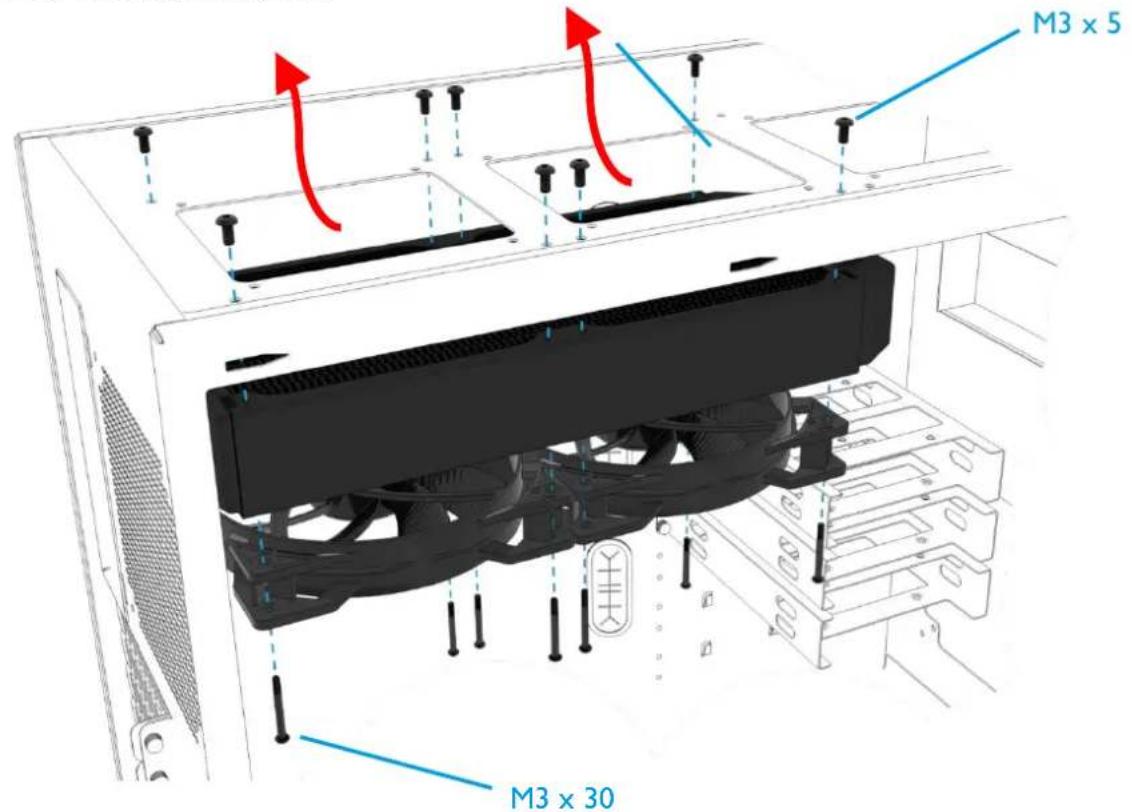

RADIATORMONTAGE

LUFTER DRUCKEND

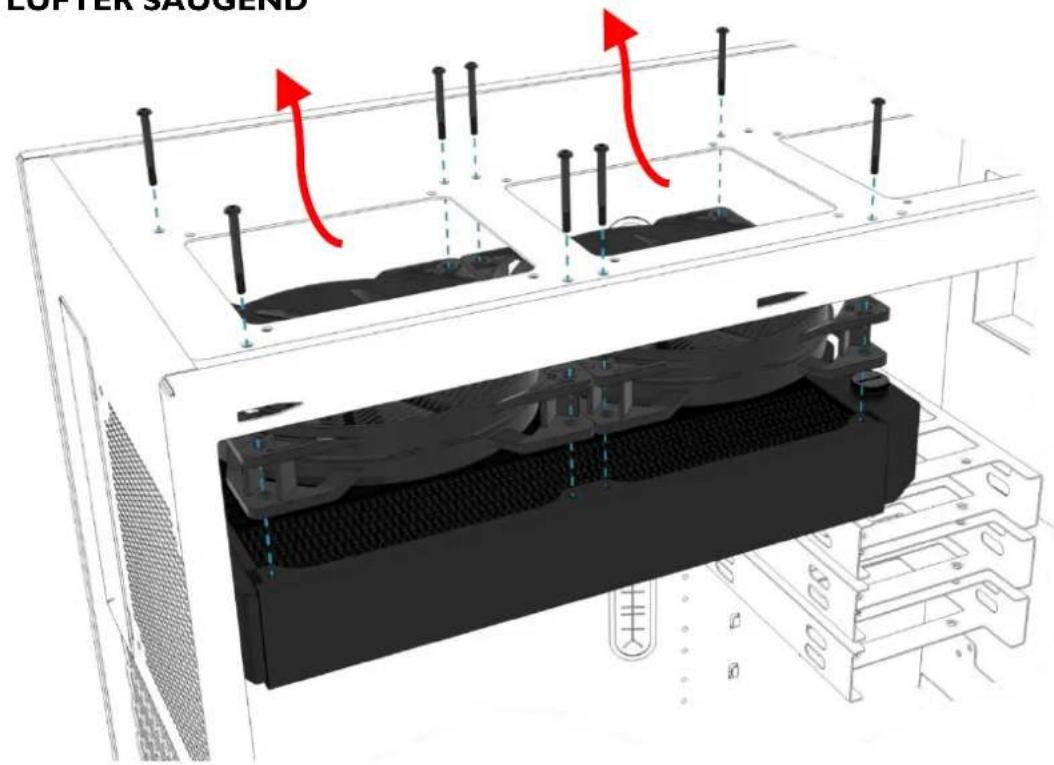

LÜFTER SAUGEND

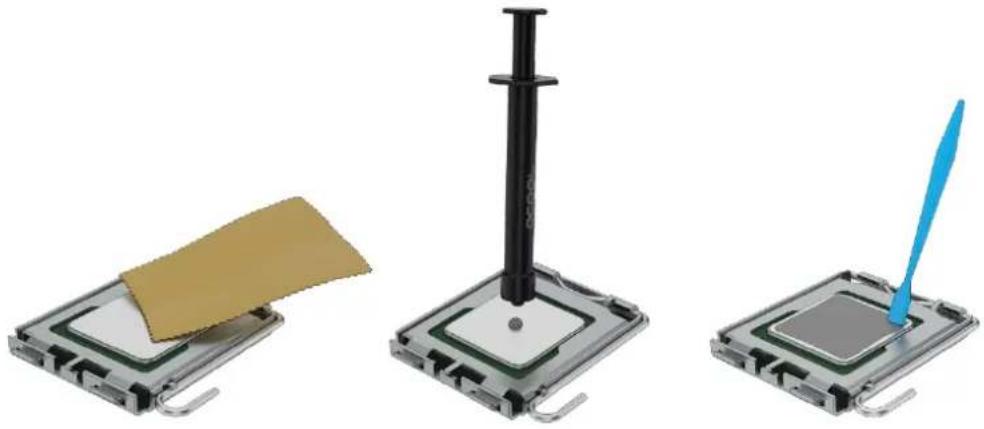

VORBEREITUNG CPU

• Entfernen Sie die Schutzfolie am Kühlerboden.

• Entfernen Sie Reste der Wärmeleitpaste von der CPU.
• Tragen Sie einen erbsengroßen Klecks Wärmeleitpaste auf die CPU auf.
• Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder Ähnlichem zu einer gleichmäßigen,)dünnen Schicht ( < 0.5 mmSchichtdicke) .

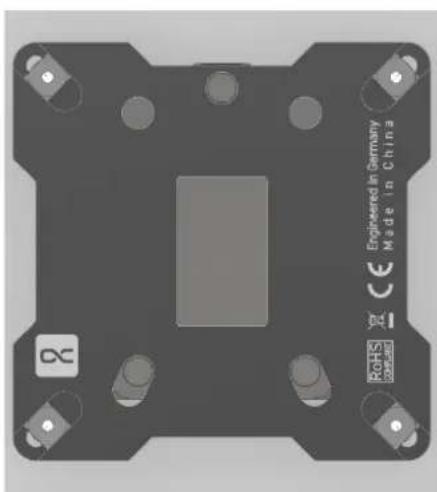

• Entfernen Sie die Schutzfolie der beiliegenden Backplate und beachten Sie die korrekte Ausrichtung:

CPU - KÜHLERMONTAGE

INTEL I156 / I155 / I151 / I150 / 1200 / 1700

Wahlen Sie die entsprechende Halterung und Schrauben aus.

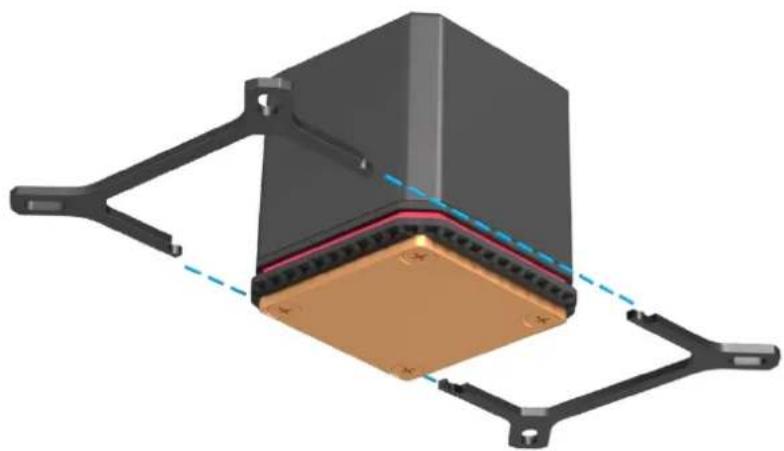

• Stecken Sie die Halterung, wie dargestellt, zusammen.
• Schieben Sie die Druckfedern und Unterlegscheiben auf die Schrauben auf und fixieren Sie diese an die Halterung.

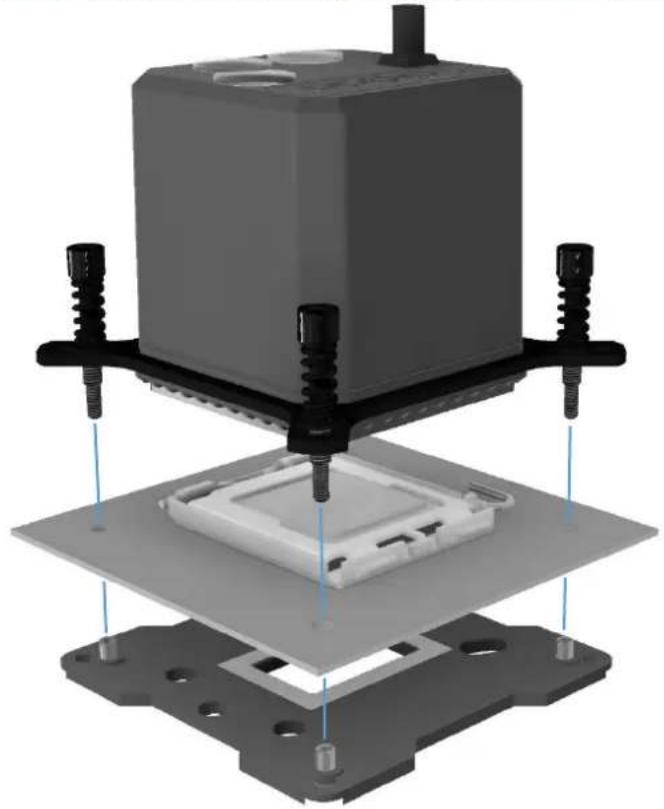

• Befestigen Sie den Kühler, mit Hilfe der Backplate, auf dem Sockel. Ziehen Sie damit die Schrauben kreuzweise, handfest an.
• Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken lauft.

Kein Werkzeug benutzen nur handfest anziehen!

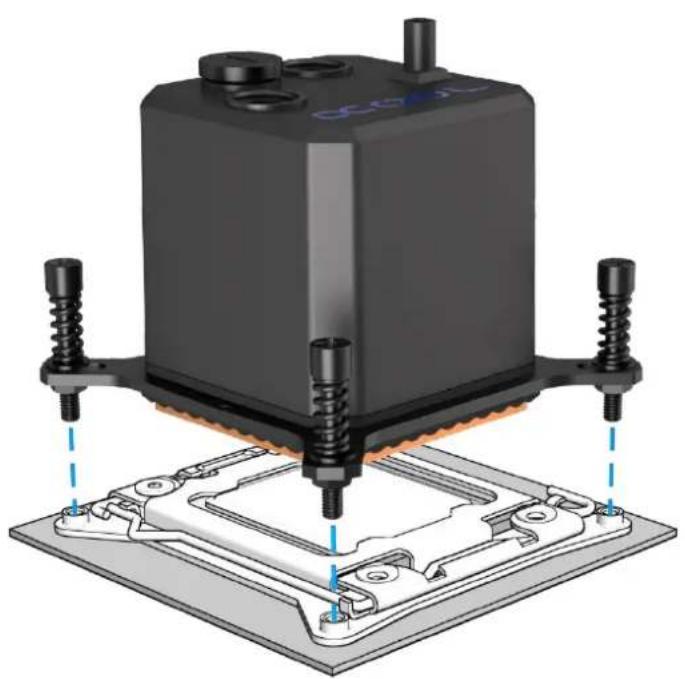

INTEL 2011/2011-3/2066

• Wahlen Sie die entsprechende Halterung und Schrauben aus.

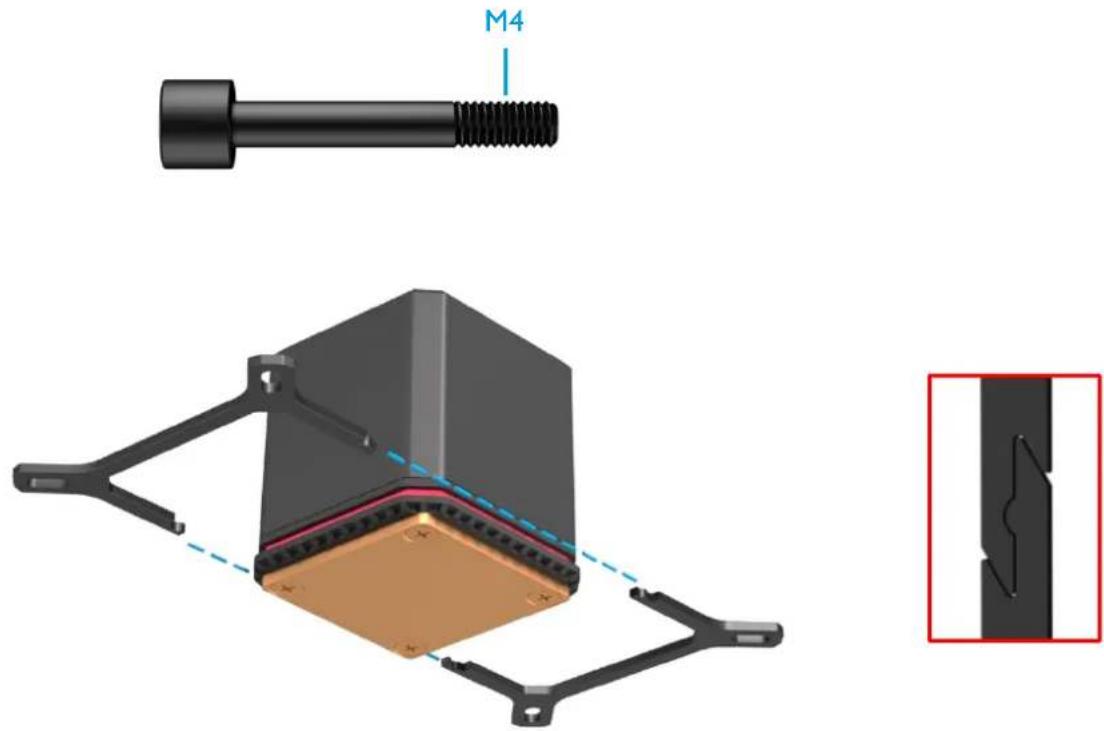

• Stecken Sie die Halterung, wie dargestellt, zusammen.

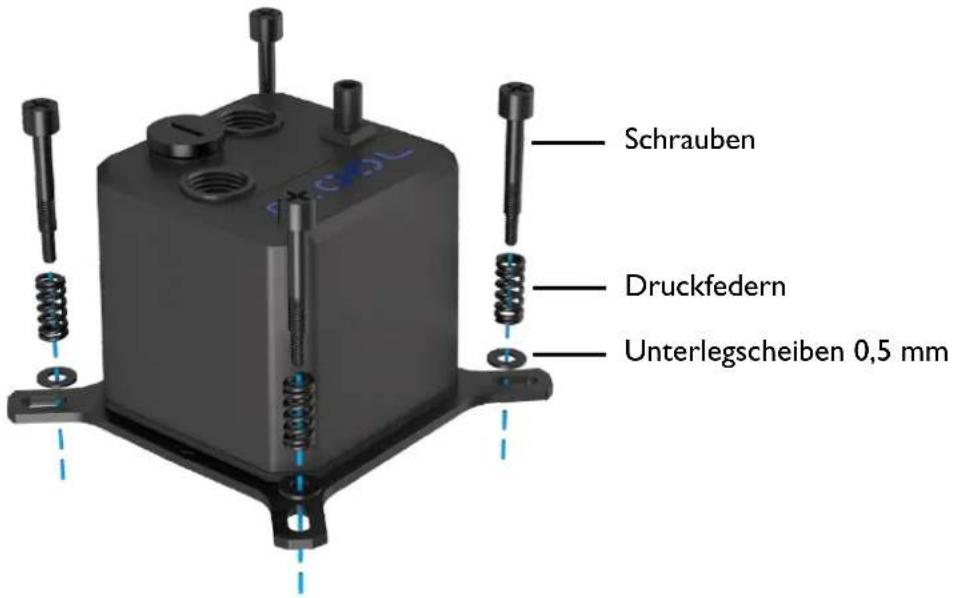

• Schieben Sie die Druckfedern und Unterlegscheiben auf die Schrauben auf und fixieren Sie diese an die Halterung.

• Befestigen Sie den Kühler auf dem Sockel. Ziehen Sie darauf die Schrauben kreuzweise, handfest an.
• Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken lauft.

Kein Werkzeug benutzen nur handfest anziehen!

Beachten Sie: Einige Mainboards des Sockel 2011/- 3 haben keine durchgehenden Montagebohrungen im Sockelbereich. Drehen Sie die Schrauben in thisem Fall nicht weiter als 4mm ein.

AMD AM3+ / AM3

• Wahlen Sie die entsprechende Halterung und Schrauben aus.

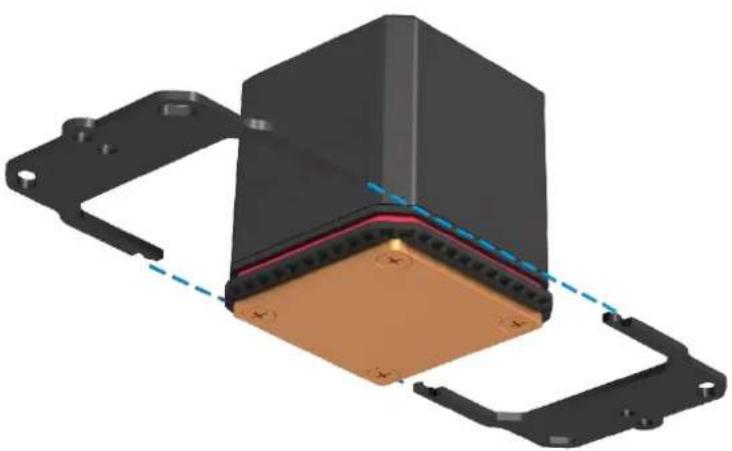

• Stecken Sie die Halterung, wie dargestellt, zusammen.

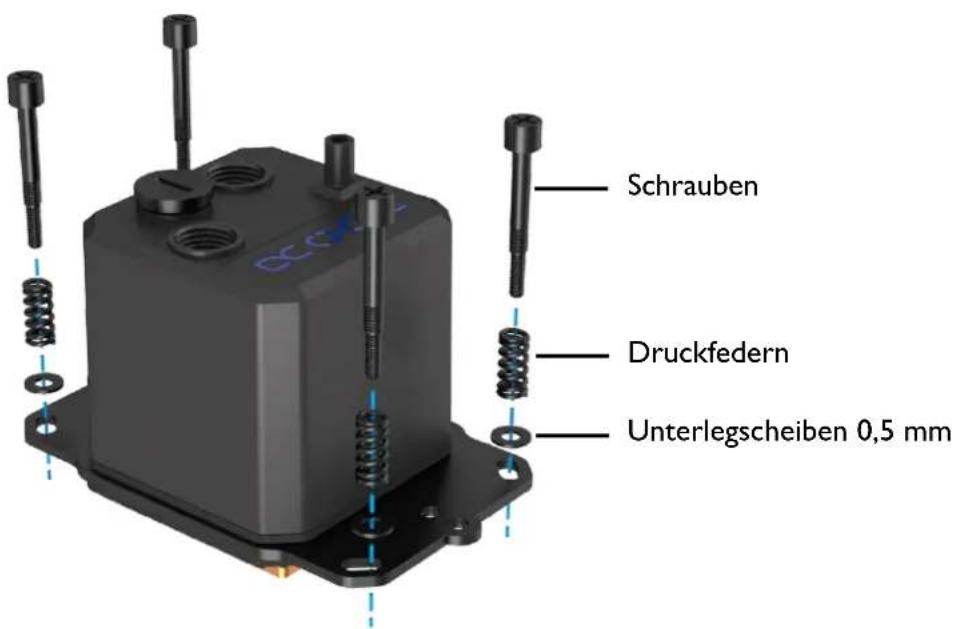

• Schieben Sie die Druckfedern und Unterlegscheiben auf die Schrauben auf und fixieren Sie diese an die Halterung.

• Für die Montage auf dem Sockel benötigen Sie die Original Backplate des Mainboards.

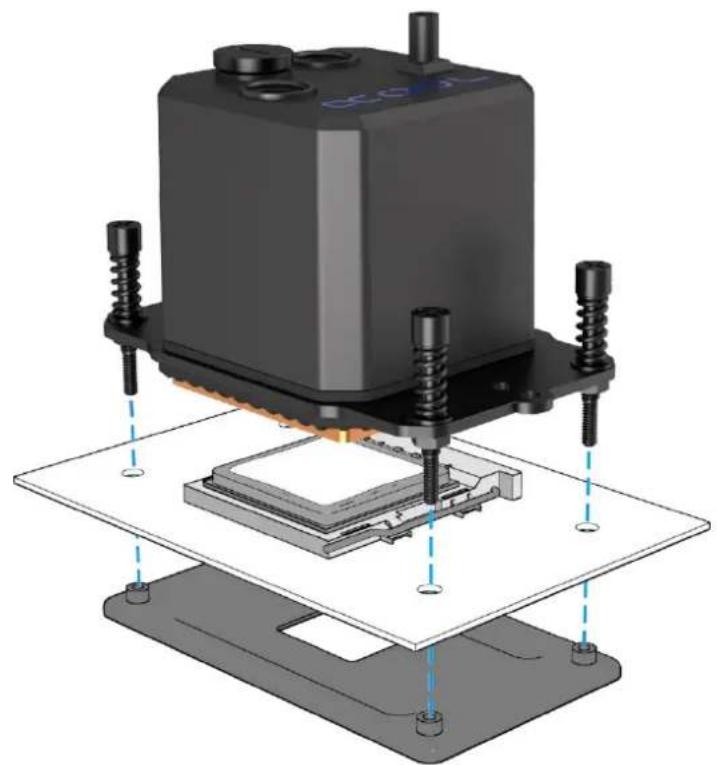

• Befestigen Sie den Kühler, wie dargestellt, auf dem Sockel. Ziehen Sie damit die Schrauben kreuzweise, handfest an.
• Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken lauft.

Kein Werkzeug benutzen nur handfest anziehen!

AMD AM4 / AM5

• Wahlen Sie die entsprechende Halterung und Schrauben aus.

• Stecken Sie die Halterung, wie dargestellt, zusammen.

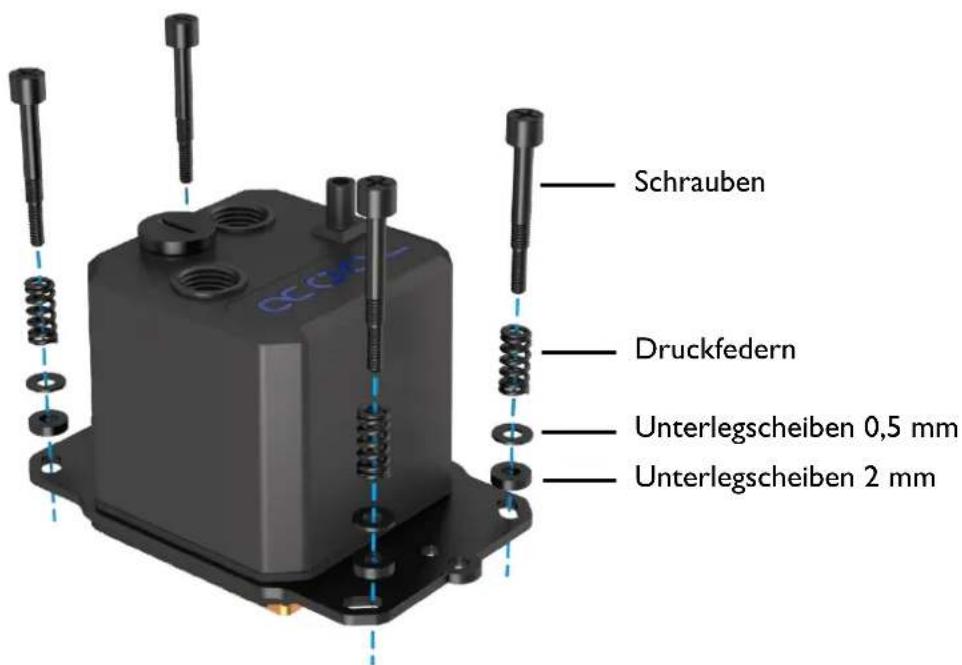

• Schieben Sie die Druckfedern und zwei verschiedene Unterlegscheiben auf die Schrauben auf und fixieren Sie diese an die Halterung.

• Für die Montage auf dem Sockel benötigen Sie die Original Backplate des Mainboards.

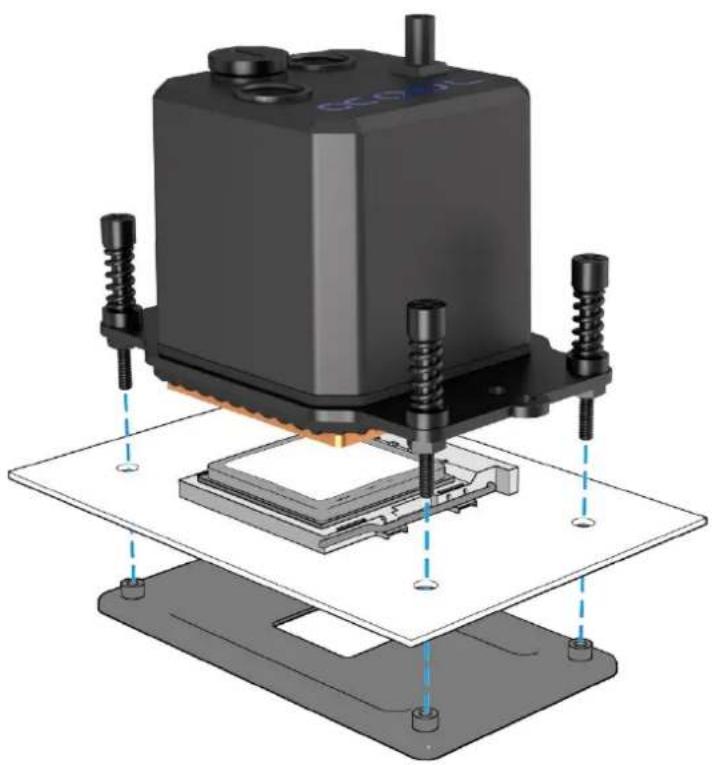

• Befestigen Sie den Kühler, wie dargestellt, auf dem Sockel. Ziehen Sie damit die Schrauben kreuzweise, handfest an.
• Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken lauft.

Kein Werkzeug benutzen nur handfest anziehen!

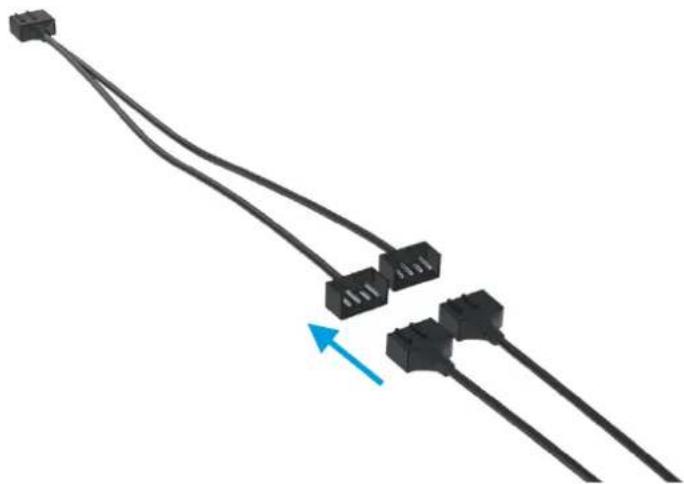

LUFTER UND PUMPE ANSCHLIEBEN

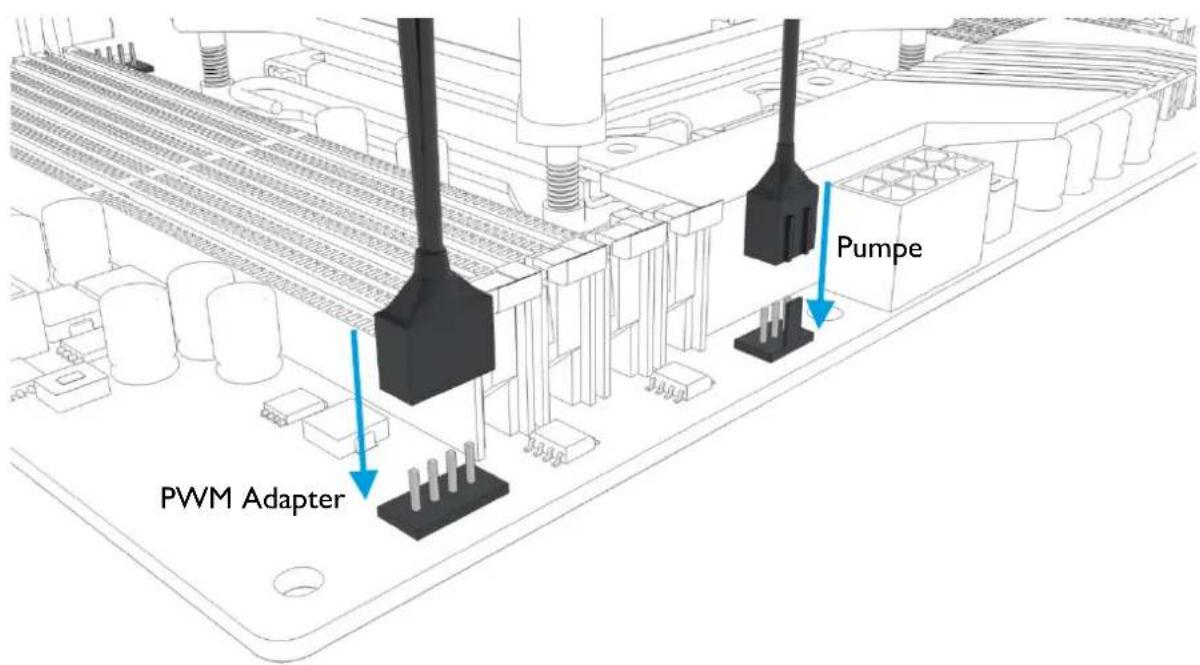

• Verbinden Sie die Kabel der Lüfter mit dem beiliegenden PWM Adapter.

• Schließen Sie den PWM Adapter und den 3-Pin Anschluss der Pumpe an Ihr Mainboard an.

INBETRIEBNAHME

Sollte ihre Eisbaer AiO bei der Inbetriebnahme ungewohnlich laut sein, hilft es das komplette PC Gehäuse ein weniger hin und her zu kappen. Der erhöhte Gerauschpegel der Pumpe entsteht durch Luftbläschen im geschlossenen System. Diese Bläschen entstehen durch Transport- oder Montagebewegungen.

Überprüfen Sie noch einmal, ob der Radiator oberhalb des Kühlers montiert ist. Diese Aufbau ist hilfreich bei der Entlüfung des Systems. Nach etwa 12h Laufzeit sollte jegliche Luft verdrängt sein und die Pumpe, wie gewohnt, laufruhig arbeiten.

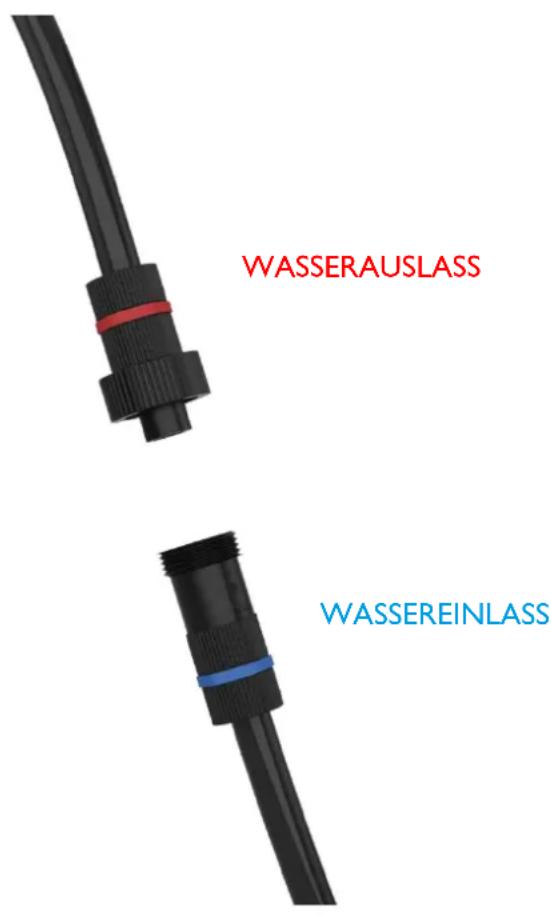

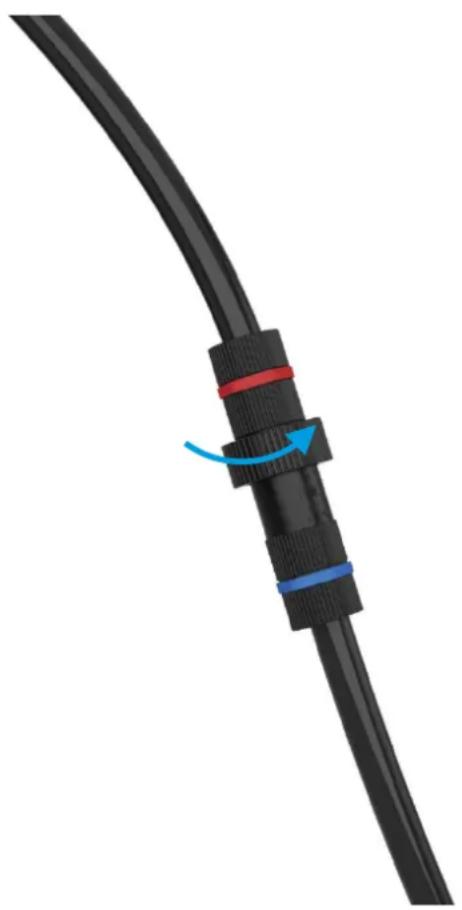

HANDHABUNG SCHNELLVERSCHLUSS

Der vorinstallierte Schnellverschluss bietet die Möglichkeit den Kuhlkreislauf Schnell und unkomplicitiert zu erweiten. Der Verschluss ist kompatibel zu denen anderen Produkten aus unserem Sortiment.

Achtung: Beim Aufdrehen des Schnellverschlusses konnen 2 -3 Tropfen Wasser entweichen.

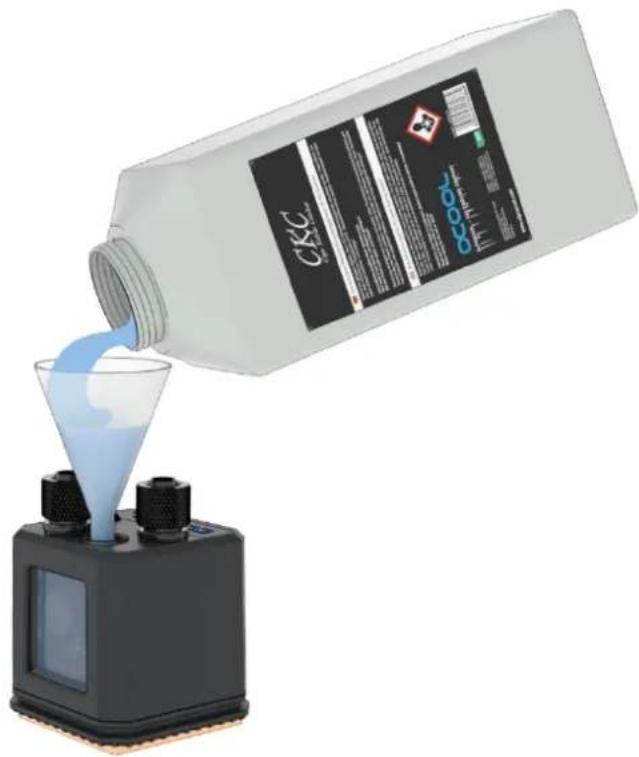

KÜHLFLUSSIGKEIT NACHFULLEN

Die Eisbaer All-in-One ist vorbefüllt und im Normalfall ist es nicht notwendig Kühflüssigkeit nachzufullen. Sollen Sie ihren Kreislauf erweitern wollen, z.B. mit einem GPX Eiswolf Grafikkartenkühler, ist es ratsam den Fülstand zu überprüfen. Spätestens wenn die Pumpe ungewöhnlich laut arbeitet solle dringend Flüssigkeit nachgefällt werden. Wir empfehlen ausschließlich klare Kühflüssigkeiten aus unserer eigenen Produktion (CKC oder Eiswasser Crystal - kein UV!) oder reines destilliertes bzw. Osmose - gefiltertes Wasser.

Zum Befüllen ist ein Fillport am Kühler vorgesehen. Wir empfehlen einen Trichter oder eine Spritzflasche zu nutzen:

ENGLISH
