BEDIENUNGSANLEITUNG Eisbecher Aurora D5 150mm Acetal/Glas Alphacool
Sicherheitshinweise 4
Montagematerial 4
Montage Eisbecher 2 Aurora Glas ....5
Towermontage: 6
Radiatormontage: 7
Anschluss Möglichkeiten: 8
aRGB Anschluss: 9
English 10
Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.
Montagematerial
4× M3×5
12x M4x8
4×M4×12
4x M4
2x Lüfterhalterung
Das Steigrohr 140mm liegt nur im Eisbecher Aurora 250mm bei.
Ix Steigrohr 140mm
2× 120 Lüfterhalterung
3x
Verschlussschraube
lx
Innensechskant
|x
Verschluss -Tool
2x
Standhalterung
lx
Pumpenhalterung
lx
O-Ring 53×3,5
lx
Digital RGB adapter
Alphacool International GmbH Eisbecher 2 Aurora Glas
Montage Eisbecher 2 Aurora Glas

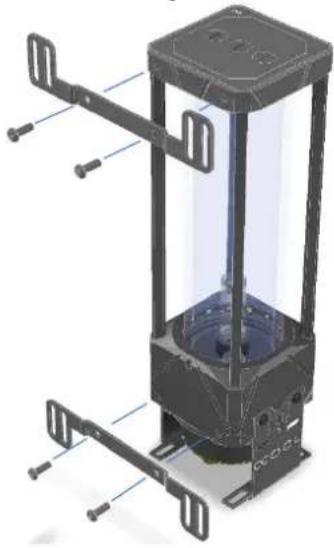

Haltermontage:
Um den Ausgleichsbehälter zu montieren, schrauben Sie zunächst die Halterungen mit den vier M4x12 Schrauben an die Montageklammern. Anschließend können Sie das System an jedem beliebigen 120mm oder 140mm Lüfter- und Radiatorplatz anbringen.

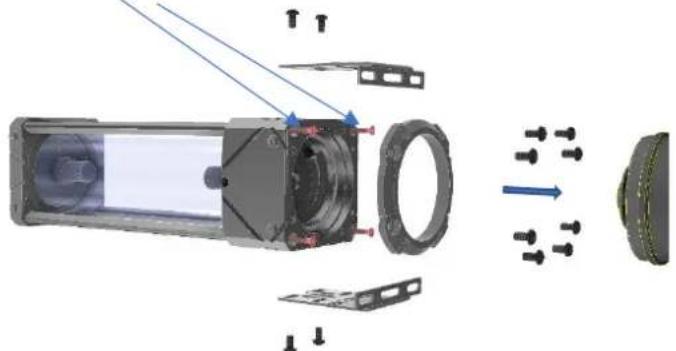

Steigrohr Positionen:
Entfernen Sie die Pumpe und Standhalterung, schrauben Sie die hier rot markierten Halterschrauben raus.
Ziehen Sie den Deckel mit Gestänge und anschließend das Glasrohr vorsichtig heraus. Wechseln Sie das gewünschte Steigrohr aus. Das Steigrohr wird Gesteckt.
Inlay Position:
Achten Sie darauf, dass der Filter mit dem Inlay immer oben links positioniert ist. Nur in dieser Position ist der Wasserfluss gewährleistet.
Nutzen Sie dafür die vier M4x8 Schrauben in Verbindung mit den M4 Muttern. Je nach Gehäusetyp ergeben sich weitere Befestigungsmöglichkeiten.
Alphacool International GmbH Eisbecher 2 Aurora Glas

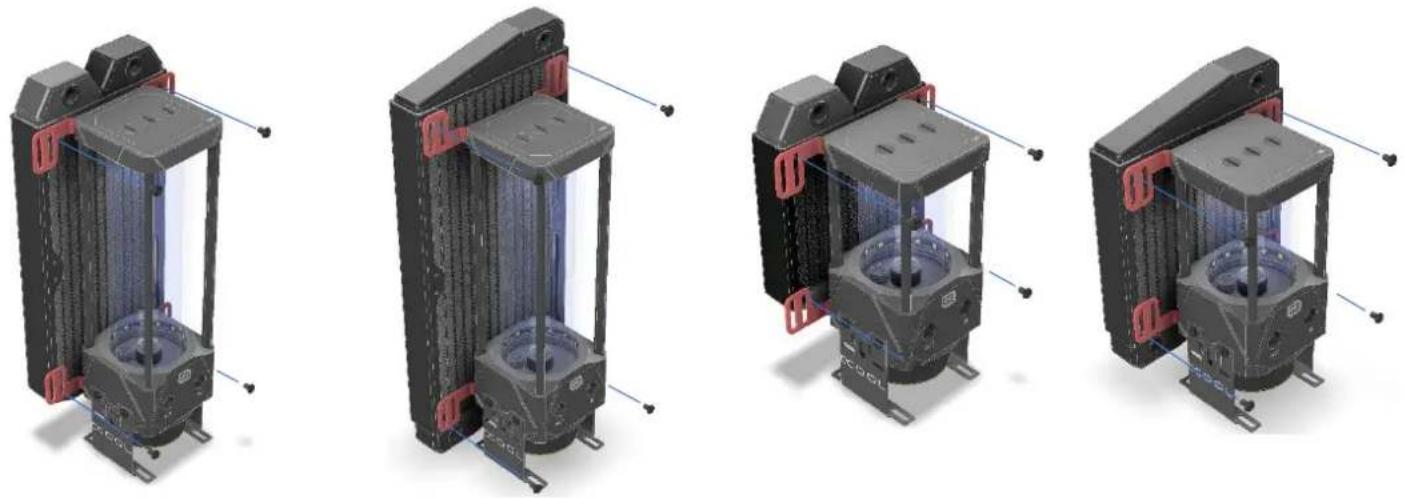

Radiatormontage:
Verwenden Sie für die Radiatormontage die vier M3x5 Schrauben. Beachten Sie das je nach Radiatorgröße wie im Beispiel 240-30 und 280-30 X-Flow die Halterung gedreht werden muss.
Radiator Beispiel: 120-30 und 140-30 X-Flow. Bei diesem Beispiel brauchen die Halter nicht gedreht werden.
Eisbecher 2 Aurora Glas Alphacool International GmbH


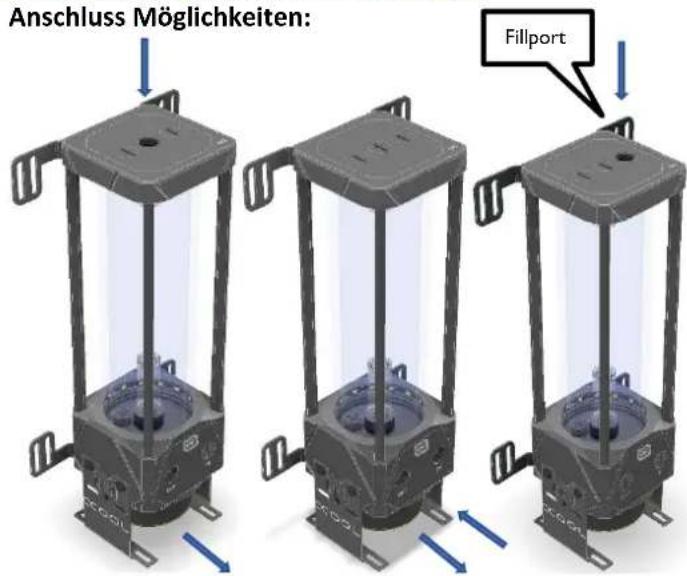

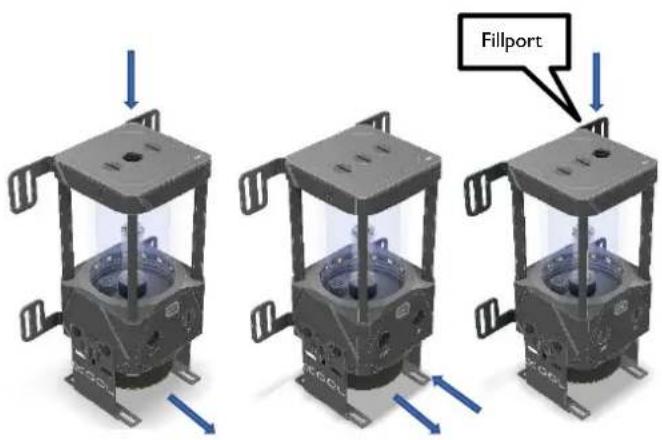

Anschluss Möglichkeiten: FillportVerschlauchen Sie den Eisbecher nach Ihren Wünschen. Die Beispiele zeigen einige Möglichkeiten auf. Verschließen Sie alle Öffnungen, welche Sie nicht benötigen, mit der Verschlussschraube.
Alphacool International GmbH

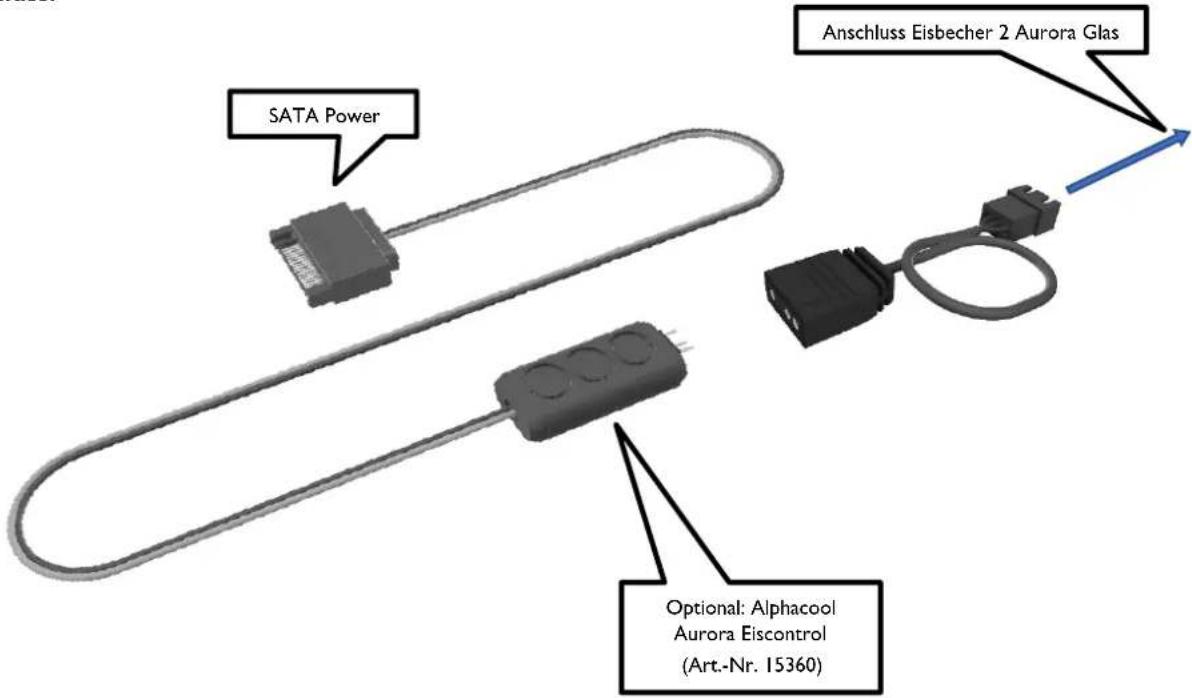

aRGB Anschluss:
Eisbecher 2 Aurora Glas

