Produkttyp	Waterblock für Grafikkarte
Marke	Alphacool
Modell	Eisblock Aurora Acryl GPX-N RTX 3080/3090 Aorus Master/Xtreme
Kompatibilität	Gigabyte GeForce RTX 3080 Aorus Master, RTX 3090 Aorus Master, RTX 3090 Aorus Xtreme
Blockmaterial	Vernickeltes Kupfer, Acryl
Abmessungen (ca.)	280 mm x 140 mm x 25 mm
Gewicht (ca.)	800 g
Stromversorgung	Keine (passive Kühlung durch Wasserzirkulation)
Hauptfunktionen	Flüssigkeitskühlung von GPU, VRAM und VRM
Beleuchtung	Aurora RGB (adressierbar)
Anschluss	Ein-/Ausgang G1/4"
Lieferumfang	Waterblock, Wärmeleitpads, Wärmeleitpaste, Schrauben, Installationsanleitung
Pflege und Reinigung	Reinigen Sie die Oberflächen vor der Montage mit Isopropylalkohol. Verwenden Sie eine antistatische Unterlage.
Sicherheit	Entladen Sie statische Elektrizität vor der Handhabung. Schrauben nicht überdrehen. Überprüfen Sie die Kompatibilität vor der Installation.
Ersatzteile und Reparierbarkeit	Wärmeleitpads und Wärmeleitpaste sind separat erhältlich. Der Block ist nicht vom Benutzer reparierbar.
Garantie	2 Jahre (vorbehaltlich der Herstellerbedingungen)

Häufig gestellte Fragen - Eisblock Aurora Acryl GPX-N RTX 3080/3090 Aorus Master/Xtreme Alphacool

Ist dieser Waterblock mit meiner Gigabyte RTX 3080 Aorus Master Grafikkarte kompatibel?

Ja, das Modell Eisblock Aurora Acryl GPX-N RTX 3080/3090 Aorus Master/Xtreme wurde speziell für die Karten Gigabyte RTX 3080 Aorus Master, RTX 3090 Aorus Master und RTX 3090 Aorus Xtreme entwickelt. Überprüfen Sie, ob Ihre Karte der in der Anleitung angegebenen Komponentenanordnung entspricht.

Muss ich den Originalkühler meiner Grafikkarte entfernen?

Ja, der Originalkühler muss vor der Installation dieses Waterblocks entfernt werden. Befolgen Sie die in der Anleitung enthaltenen Demontageanweisungen. Bewahren Sie alle Originalteile auf.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher, Isopropylalkohol zur Reinigung, eine antistatische Unterlage und eventuell eine Pinzette für kleine Komponenten.

Wie trage ich die Wärmeleitpaste auf?

Tragen Sie nach der Reinigung der Oberfläche eine dünne Schicht Wärmeleitpaste (weniger als 1 mm) auf die GPU auf. Verwenden Sie einen Plastikstreifen, um die Paste gleichmäßig zu verteilen, ohne auf angrenzende Komponenten überzulaufen.

Wo werden die Wärmeleitpads platziert?

Die Wärmeleitpads müssen an den in der Anleitung angegebenen Stellen auf dem Kupferblock platziert werden. Entfernen Sie die Schutzfolien, bevor Sie die Pads positionieren. Die Pads sorgen für den thermischen Kontakt mit VRAM und VRM.

Wie ziehe ich die Schrauben zur Befestigung der Karte an?

Verwenden Sie die mitgelieferten M2x5-Schrauben und M2-Unterlegscheiben. Ziehen Sie die Schrauben über Kreuz, jeweils eine Umdrehung, von Hand an. Nicht zu fest anziehen, um Schäden an der Karte oder dem Waterblock zu vermeiden.

Kann ich einen Waterblock auf einer anderen Grafikkarte wiederverwenden?

Nein, dieser Waterblock ist spezifisch für Gigabyte Aorus Master/Xtreme Karten. Aufgrund der einzigartigen Komponentenanordnung ist er nicht mit anderen Modellen kompatibel.

Wie reinige ich den Waterblock vor der Installation?

Reinigen Sie die Unterseite des Kupferblocks mit Isopropylalkohol und einem fusselfreien Tuch. Stellen Sie sicher, dass die Oberfläche frei von Staub, Fett oder Rückständen ist.

Was tun, wenn meine Karte nach der Installation nicht erkannt wird?

Überprüfen Sie, ob alle Stecker fest eingesteckt sind und die Karte ordnungsgemäß mit Strom versorgt wird. Stellen Sie sicher, dass der Waterblock keinen übermäßigen Druck auf die Komponenten ausübt. Konsultieren Sie die Anleitung, um die Kompatibilität Ihrer Kartenrevision zu überprüfen.

Wo finde ich Ersatzteile?

Wärmeleitpads und Wärmeleitpaste sind bei Fachhändlern oder direkt bei Alphacool erhältlich. Verwenden Sie Teile von gleichwertiger Qualität, um die Leistung zu gewährleisten.

BEDIENUNGSANLEITUNG Eisblock Aurora Acryl GPX-N RTX 3080/3090 Aorus Master/Xtreme Alphacool

Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.

FR

Legen Sie die Hardware auf eine

antistatische Unterlage. Beginnen Sie mit der Demontage des Original-Kühlers. Je nach Aufbau des Kühlers sind zuerst die Schrauben des Lüfters zu entfernen und die Blenden zu lösen. Bei aufgeklebten Kühlern ist äußerste Sorgfalt geboten. Es können leicht Bauteile abgerissen werden. Heben Sie alle Einzelteile sorgfältig auf. Reinigen Sie anschließend die Hardware von Resten der Wärmeleitpaste oder Pads mit einem Lösemittel (z.B. Isopropanol-Alkohol).

Bevor Sie mit der Montage des Kühlers beginnen, vergleichen Sie Ihre Platine mit dem vorliegenden Foto. Der Kühler wurde speziell für dieses Layout konstruiert. Es kommt vor, dass

Grafikkartenhersteller über Revisionen den Aufbau leicht abändern und damit der Kühler auf spätere Modelle nicht mehr passt. Achten Sie auch bei der Montage darauf, dass hohe Bauteile frei liegen und der Kühler die Grafikkarte nicht beschädigt.

Alphacool International GmbH haftet nicht bei fahrlässigen Montagefehlern, wie die Wahl eines inkompatiblen Kühlers.

FR

Reinigen Sie die Kontaktflächen auf der Bodenseite des Kühlers mit

Spiritus oder ähnlichen Mitteln. Die Fläche muss frei von Verunreinigungen sein. Entfernen Sie die Schutzfolien der Wärmeleitpads und platzieren Sie die Pads wie dargestellt auf dem Kupferblock.

FR

Tragen Sie nun eine gleichmäßige Schicht Wärmeleitpaste auf die GPU

auf. Die Schicht sollte weniger als einen Millimeter dick sein, da die umliegenden Bauteile ansonsten verunreinigt werden können.

FR

Legen Sie die Grafikkarte auf den

vorbereiteten Kühler. Verschrauben

Sie die Karte wie dargestellt mit den 4 M2x5 Schrauben und M2-Unterlegscheiben. Ziehen Sie die Schrauben kreuzweise, mit je einer Umdrehung, handfest an.

FR

EN

Remove the protective foils from the thermal pads and place the pads on the PCB as shown.

DE

Entfernen Sie die Schutzfolien der Wärmeleitpads und platzieren Sie die Pads wie dargestellt auf der Platine.

FR

Retirez les feuilles de protection des pads thermiques et placez les pads sur la carte comme indiqué.

6.

3080 Master / 3090 Xtreme

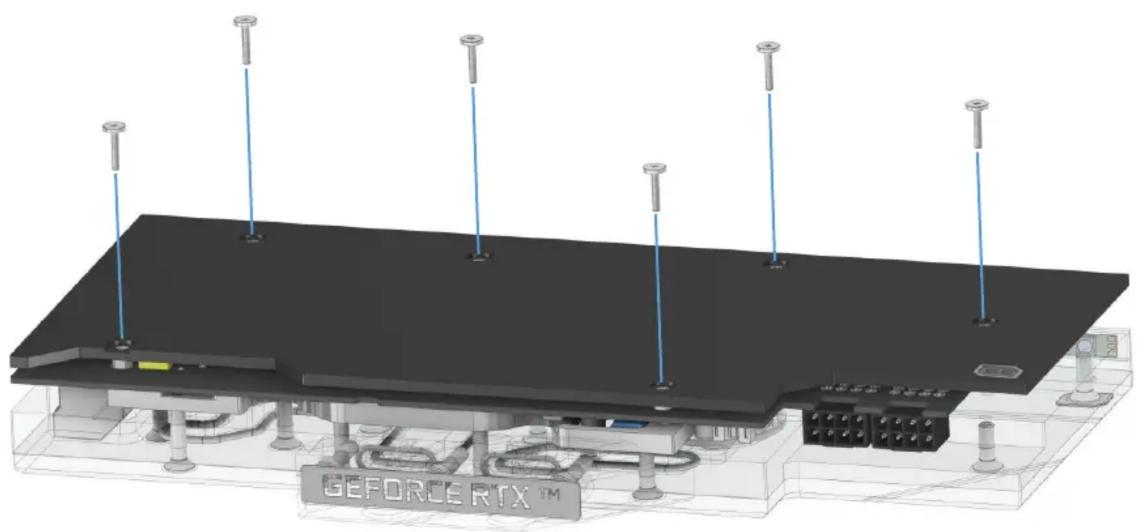

EN

Put the backplate on and screw it together with the 6 M2x11 screws as shown.

DE

Legen Sie nun die Backplate auf und verschrauben Sie diese mit den 6 M2x11 Schrauben wie dargestellt.

FR

Remettez maintenant la plaque arrière en place et vissez-la avec les 6 vis M2x11 comme indiqué sur l'illustration.

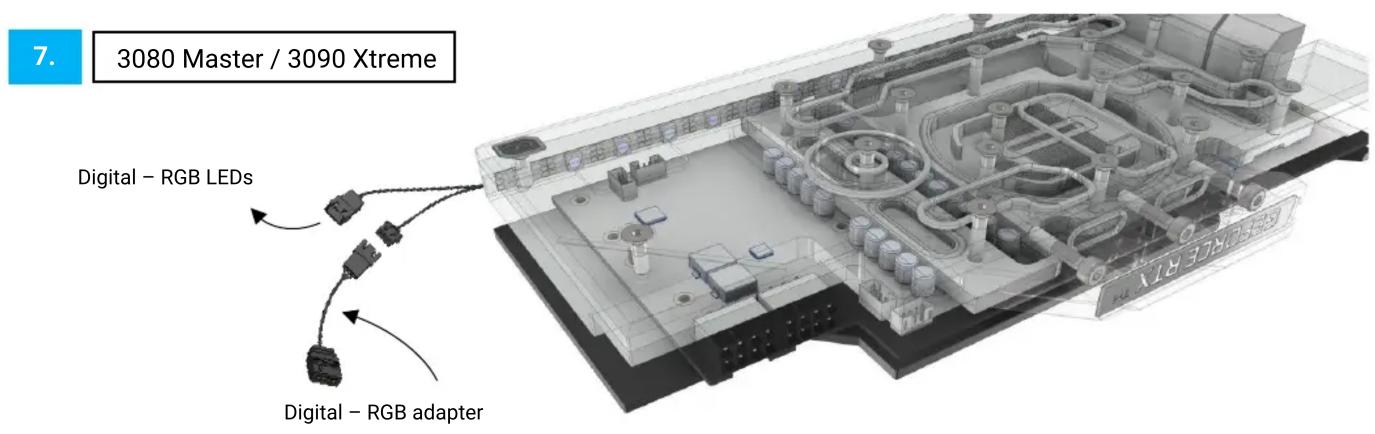

7. 3080 Master / 3090 Xtreme Digital - RGB LEDs Digital - RGB adapter

EN

To control the digital - RGB lighting, connect the included adapter to the 3 - pin female connector and plug it to a digital - RGB controller (e.g. Alphacool Aurora Eiscontrol, Art.: 15360, not included). You can connect additional digital - RGB LEDs to the remaining 3 - pin male connector.

DE

Um die Digital - RGB Beleuchtung zu steuern, schließen Sie den beiliegenden Adapter an den 3-Pin female Stecker an und verbinden Sie diesen mit einem Digital - RGB Controller (z.B. Alphacool Aurora Eiscontrol, Art.: 15360, nicht im Lieferumfang enthalten).An den übrigen 3-Pin male Stecker können Sie zusätzliche Digital - RGB LEDs anschließen.

FR

Pour contrôler l'éclairage Digital - RGB, connectez l'adaptateur fourni au connecteur femelle 3 broches et branchez-le à un contrôleur Digital - RGB (par ex. Alphacool Aurora Eiscontrol, Art. 15360, non fourni).Vous pouvez connecter des LEDs Digital - RGB supplémentaires au connecteur mâle 3 broches restant.

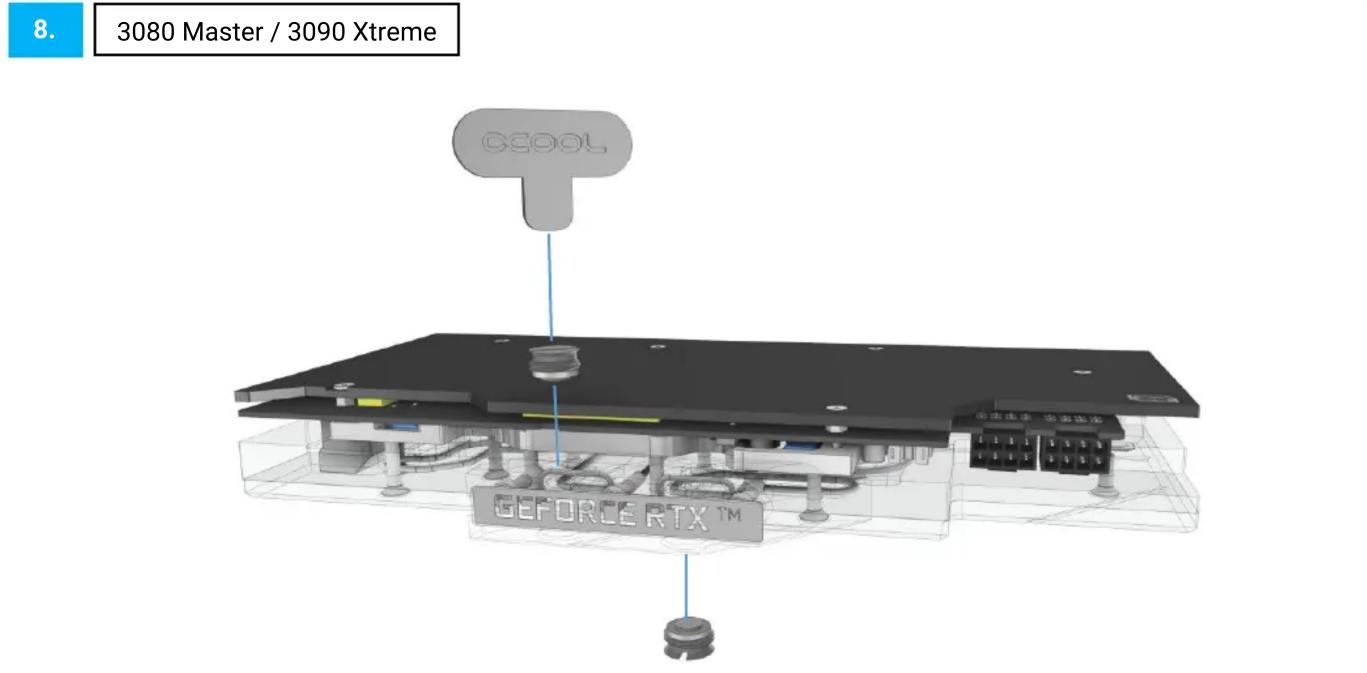

8. 3080 Master / 3090 Xtreme GEPOOL GEFORCERTX™

EN

Close the inlets which you do not need for tubing. Screw in the screw plugs with the enclosed tool.

DE

Verschließen Sie alle Einlässe, die Sie nicht für die Anschlüsse benötigen. Drehen Sie die Verschlussschrauben mit dem beiliegenden Werkzeug ein.

FR

Fermez les entrées dont vous n'avez pas besoin pour les tuyaux. Vissez les bouchons à l'aide de l'outil fourni.

V.1.00-12.2020
