Type de produit	Waterblock pour carte graphique
Marque	Alphacool
Modèle	Eisblock Aurora Acryl GPX-N RTX 3080/3090 Aorus Master/Xtreme
Compatibilité	Gigabyte GeForce RTX 3080 Aorus Master, RTX 3090 Aorus Master, RTX 3090 Aorus Xtreme
Matériau du bloc	Cuivre nickelé, acryl
Dimensions (approx.)	280 mm x 140 mm x 25 mm
Poids (approx.)	800 g
Alimentation	Aucune (refroidissement passif par circulation d'eau)
Fonctions principales	Refroidissement liquide du GPU, VRAM et VRM
Éclairage	Aurora RGB (adressable)
Raccordement	Entrée/sortie G1/4"
Contenu de la boîte	Waterblock, pads thermiques, pâte thermique, visserie, notice d'installation
Entretien et nettoyage	Nettoyer les surfaces avec de l'alcool isopropylique avant montage. Utiliser un tapis antistatique.
Sécurité	Décharger l'électricité statique avant manipulation. Ne pas forcer les vis. Vérifier la compatibilité avant installation.
Pièces détachées et réparabilité	Pads thermiques et pâte thermique disponibles séparément. Le bloc n'est pas réparable par l'utilisateur.
Garantie	2 ans (sous réserve des conditions du fabricant)

FOIRE AUX QUESTIONS - Eisblock Aurora Acryl GPX-N RTX 3080/3090 Aorus Master/Xtreme Alphacool

Ce waterblock est-il compatible avec ma carte graphique Gigabyte RTX 3080 Aorus Master ?

Oui, le modèle Eisblock Aurora Acryl GPX-N RTX 3080/3090 Aorus Master/Xtreme est spécialement conçu pour les cartes Gigabyte RTX 3080 Aorus Master, RTX 3090 Aorus Master et RTX 3090 Aorus Xtreme. Vérifiez que votre carte correspond à la disposition des composants indiquée dans la notice.

Dois-je démonter le refroidisseur d'origine de ma carte graphique ?

Oui, le refroidisseur d'origine doit être retiré avant d'installer ce waterblock. Suivez les instructions de démontage fournies dans la notice. Conservez toutes les pièces d'origine.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'alcool isopropylique pour le nettoyage, d'un tapis antistatique, et éventuellement d'une pince à épiler pour les petits composants.

Comment appliquer la pâte thermique ?

Appliquez une fine couche de pâte thermique (inférieure à 1 mm) sur le GPU après avoir nettoyé la surface. Utilisez une bande en plastique pour étaler uniformément sans déborder sur les composants adjacents.

Où placer les pads thermiques ?

Les pads thermiques doivent être placés sur le bloc de cuivre aux emplacements indiqués dans la notice. Retirez les feuilles de protection avant de positionner les pads. Les pads assurent le contact thermique avec les VRAM et VRM.

Comment serrer les vis pour fixer la carte ?

Utilisez les vis M2x5 et les rondelles M2 fournies. Serrez les vis en croix, un tour à la fois, à la main. Ne serrez pas excessivement pour éviter d'endommager la carte ou le waterblock.

Puis-je réutiliser un waterblock sur une autre carte graphique ?

Non, ce waterblock est spécifique aux cartes Gigabyte Aorus Master/Xtreme. Il n'est pas compatible avec d'autres modèles en raison de la disposition unique des composants.

Comment nettoyer le waterblock avant installation ?

Nettoyez la face inférieure du bloc de cuivre avec de l'alcool isopropylique et un chiffon non pelucheux. Assurez-vous que la surface est exempte de poussière, graisse ou résidus.

Que faire si ma carte n'est pas reconnue après installation ?

Vérifiez que tous les connecteurs sont bien enfoncés et que la carte est correctement alimentée. Assurez-vous que le waterblock n'exerce pas de pression excessive sur les composants. Consultez la notice pour vérifier la compatibilité de votre révision de carte.

Où puis-je trouver des pièces de rechange ?

Les pads thermiques et la pâte thermique sont disponibles auprès des revendeurs spécialisés ou directement chez Alphacool. Utilisez des pièces de qualité équivalente pour garantir les performances.

MODE D'EMPLOI Eisblock Aurora Acryl GPX-N RTX 3080/3090 Aorus Master/Xtreme Alphacool

Lisez les instructions de sécurité avant de commencer l'installation.

3080 Master

3090 Xtreme

Posez le matériel sur un tapis

antistatique. Commencez par le démontage du refroidisseur d'origine. Selon la configuration du radiateur, les vis du ventilateur et les caches doivent être enlevés d'abord. S'il s'agit d'un refroidisseur collé, il faut travailler très doucement. Sinon, des composants peuvent s'arracher. Conservez toutes les pièces soigneusement. Ensuite, nettoyer le matériel de résidus de la pâte thermique ou de pads avec un solvant (alcool isopropanol par ex.).

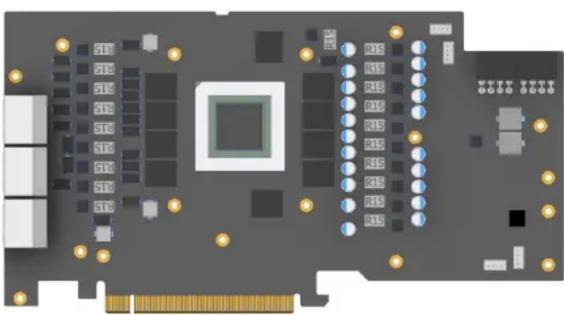

Avant de commencer l'installation, merci de vérifier que votre carte ressemble bien à celle sur l'image. Le refroidisseur a été conçu spécialement pour cette disposition des composants. Il est possible que le fabricant change des détails dans la disposition de ses composants lors d'une révision et que le bloc de refroidissement ne soit plus compatible. Veillez lors de l'installation au fait que les composants hauts ne touchent pas le bloc de refroidissement et que le bloc n'endommage pas la carte graphique.

Alphacool International GmbH n'est pas responsable ni des erreurs d'installation ni du choix d'un refroidisseur incompatible.

1. 3080 Master 3090 Xtreme

1 1 1 2 4 2 3 5 1

1 1 1 2 4 2 5 1 3 6

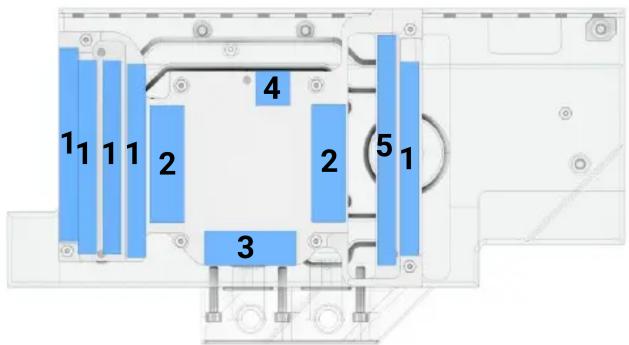

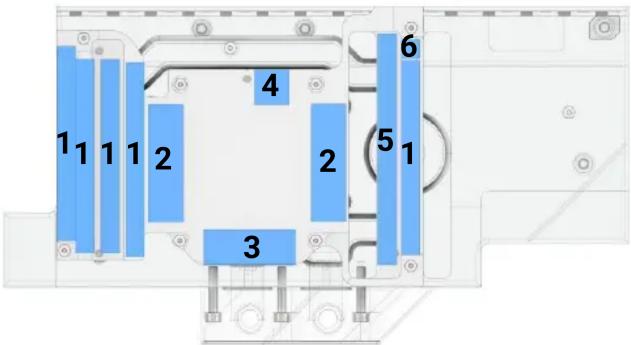

Nettoyez les surfaces de contact (la face inférieure du bloc de)

refroidissement) avec de l'alcool. La surface doit être propre sans aucune pollution. Retirez les feuilles de protection des pads thermiques et placez les pads sur le bloc de cuivre comme indiqué.

1. 3080 Master / 3090 Xtreme

Appliquez maintenant la pâte thermique sur le processeur

graphique à refroidir. Etalez-la à l'aide d'une bande en plastique. Afin d'éviter de salir les composants autour, la couche doit rester inférieure à un millimètre d'épaisseur.

1. 3080 Master / 3090 Xtreme

Placez la carte graphique sur la

glacière préparée. Vissez la carte

comme indiqué avec les 4 vis M2x5 et les rondelles M2. Serrez les vis en croix, un tour à la fois, à la main.

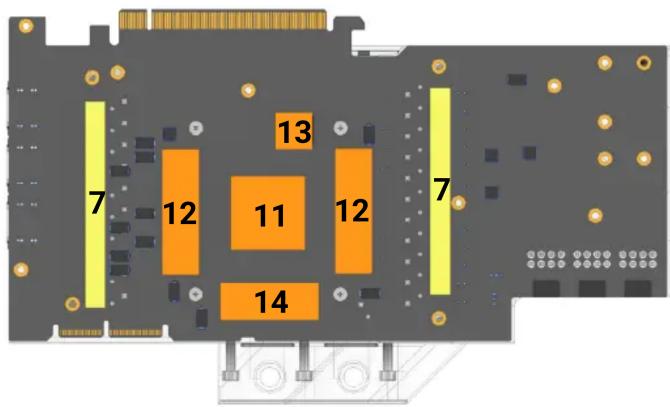

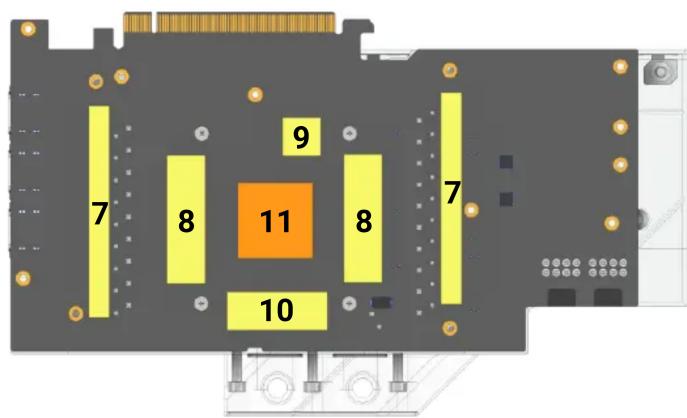

3080 Master

3090 Xtreme

7 8 9 11 8 10 7

7 12 13 11 12 14 7
