Caractéristique	Détails
Type de produit	Plaque de distribution pour systèmes de refroidissement liquide
Dimensions	420 mm x 140 mm x 20 mm
Matériau	Acrylique et aluminium
Compatibilité	Compatible avec les radiateurs de 420 mm
Connecteurs	Entrées et sorties pour le liquide de refroidissement
Installation	Facile à installer avec des vis fournies
Maintenance	Nettoyage régulier recommandé pour éviter l'accumulation de débris
Sécurité	Manipuler avec précaution pour éviter les fissures
Garantie	Vérifiez auprès du vendeur pour les conditions de garantie
Informations supplémentaires	Idéal pour les configurations de refroidissement personnalisées

FOIRE AUX QUESTIONS - Core Distro Plate 420 Alphacool

Qu'est-ce que l'Alphacool Core Distro Plate 420 ?

L'Alphacool Core Distro Plate 420 est un distributeur de liquide destiné aux systèmes de refroidissement par eau, conçu pour optimiser la circulation du liquide dans votre installation.

Quel type de liquide de refroidissement puis-je utiliser avec cette plaque ?

Vous pouvez utiliser tout type de liquide de refroidissement compatible avec les systèmes de refroidissement par eau, mais il est recommandé d'utiliser des liquides de refroidissement spécialement formulés pour éviter la corrosion et les dépôts.

Comment installer l'Alphacool Core Distro Plate 420 ?

Pour installer la plaque, commencez par la fixer sur le boîtier à l'aide des vis fournies, puis connectez les tuyaux d'entrée et de sortie en respectant le schéma de circulation de votre système.

Quels sont les dimensions de l'Alphacool Core Distro Plate 420 ?

Les dimensions de la plaque sont de 420 mm de longueur, 130 mm de largeur et 20 mm de hauteur.

Est-ce que l'Alphacool Core Distro Plate 420 est compatible avec tous les boîtiers ?

Elle est compatible avec les boîtiers qui supportent des radiateurs de 420 mm, mais il est important de vérifier les spécifications de votre boîtier avant l'achat.

Comment entretenir l'Alphacool Core Distro Plate 420 ?

Pour entretenir la plaque, nettoyez-la régulièrement avec un chiffon doux et un nettoyant non abrasif. Assurez-vous également que le liquide de refroidissement est remplacé périodiquement.

Que faire si je rencontre des fuites ?

Si vous constatez des fuites, arrêtez immédiatement le système et identifiez la source de la fuite. Serrez les connexions si nécessaire ou remplacez les joints défectueux.

L'Alphacool Core Distro Plate 420 est-elle garantie ?

Oui, elle est généralement couverte par une garantie du fabricant. Vérifiez les conditions de garantie au moment de l'achat.

Puis-je personnaliser l'éclairage de l'Alphacool Core Distro Plate 420 ?

Oui, certaines versions de la plaque sont équipées de LED RGB qui peuvent être personnalisées selon vos préférences, en fonction de votre configuration.

Où puis-je trouver des pièces de rechange pour l'Alphacool Core Distro Plate 420 ?

Les pièces de rechange peuvent être trouvées chez les revendeurs d'informatique spécialisés ou directement sur le site du fabricant.

MODE D'EMPLOI Core Distro Plate 420 Alphacool

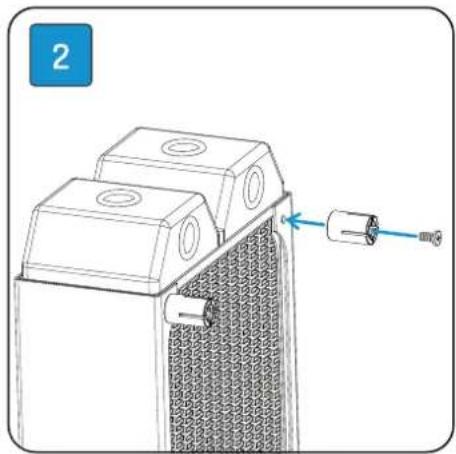

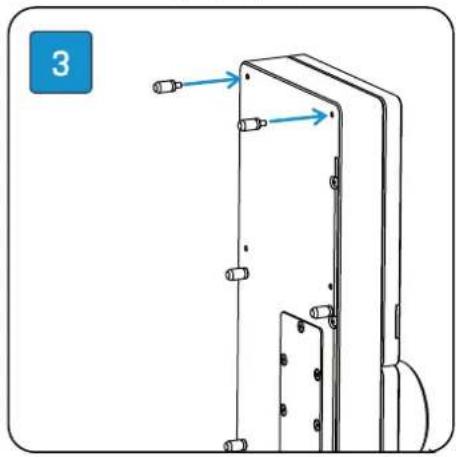

Push Pin mounting: With radiator Push Pin Montage: Mit Radiator Montage de Push Pin: Avec le radiateur 6

Push Pin mounting: With Panel	Push Pin Montage: Mit Panel	Montage de Push Pin: Avec le panneau	7
Configuration inlet and outlet	Konfiguration Inlet und Outlet	Configuration entrée et sortie	8
Dimensions in millimeter (mm)	Abmessungen in Millimeter (mm)	Dimensions en millimètre (mm)	9
Connect ARGB lighting	ARGB Beleuchtung anschließen	Connector l'éclairage ARGB	10
Connection pump cable	Pumpenkabel anschließen	Connexion du câble de pompe	10
Filling and ventilation	Füllen und Entlüften	Remplissage et ventilation	11

Safety instructions Sicherheitshinweise Avis de sécurité

Digital guide Digitale Anleitung Guide digital

*Seule la version prémontée est livrée avec la pompe.

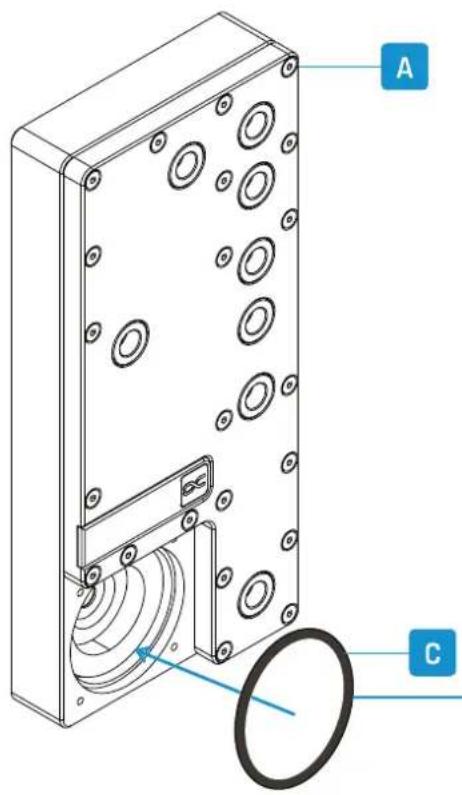

A C

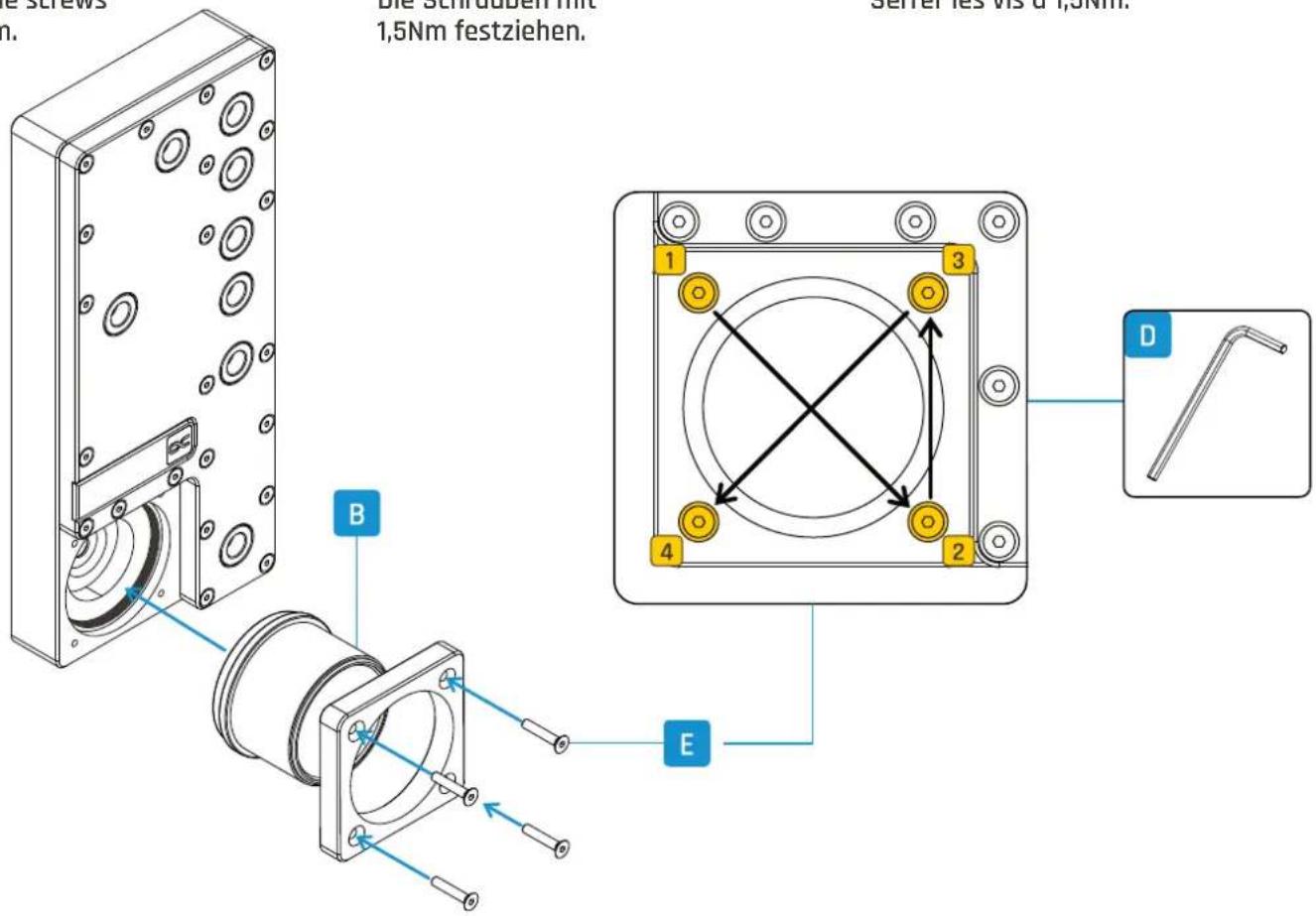

Serrer les vis à 1,5Nm.

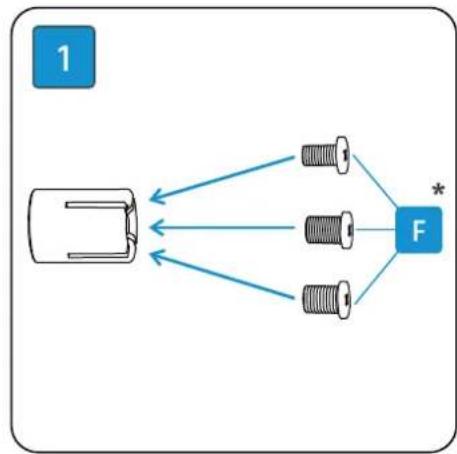

*Exemple de montage: Utilisez les vis (F) avec le filetage approprié pour votre radiateur.

2

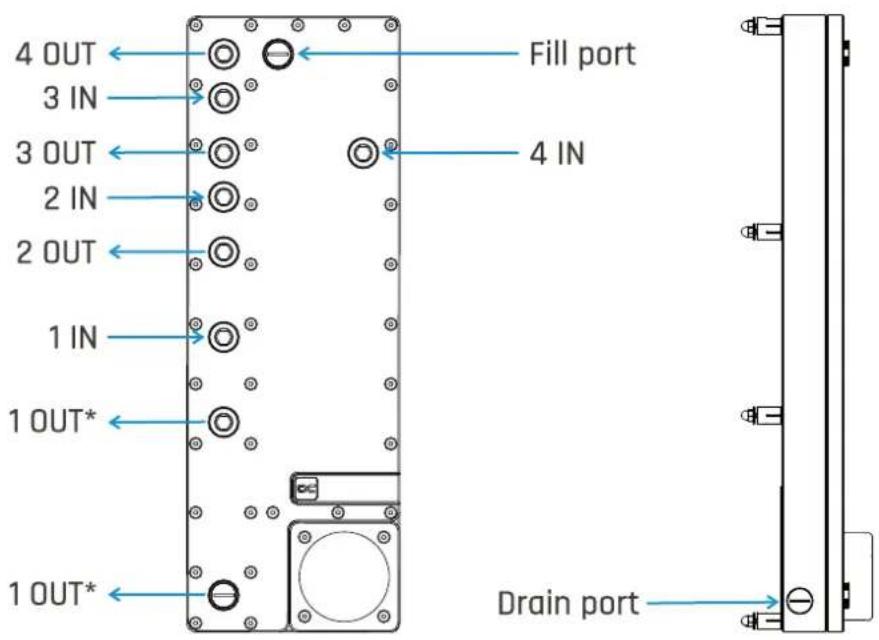

(OUT) va de la Distro Plate au composant. (IN) retourne du composant à la Distro Plate.

Alphacool Core Distro Plate 420

I G COOL

* Veuillez choisir le port le plus proche de la configuration de votre GPU.

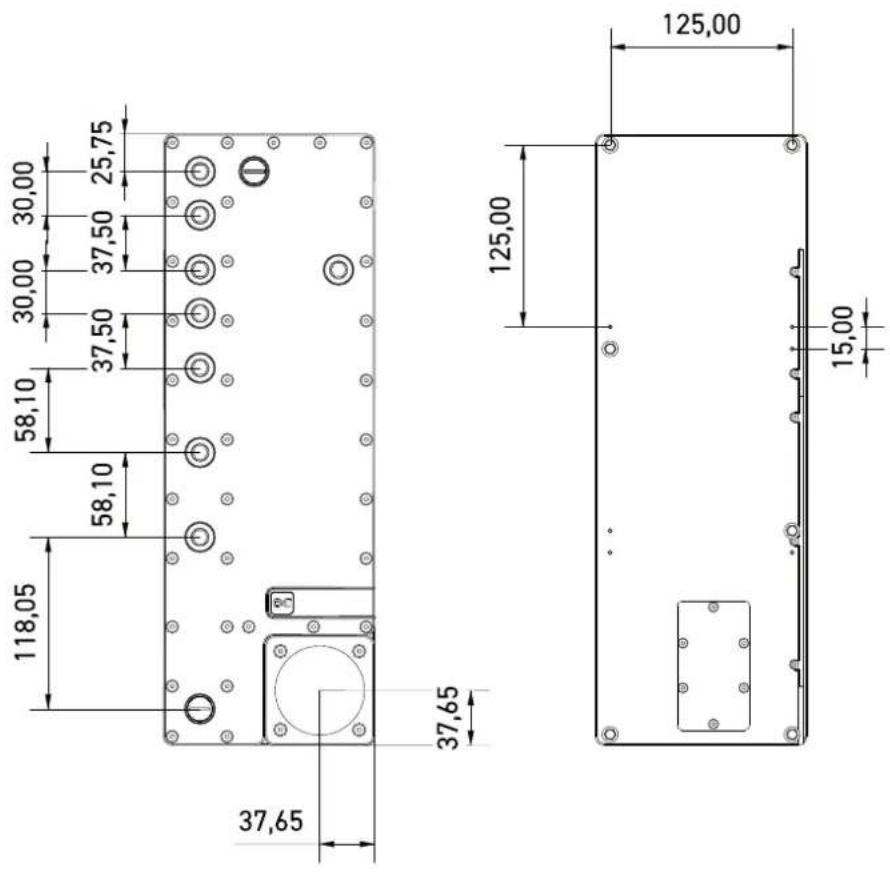

Alphacool Core Distro Plate 420

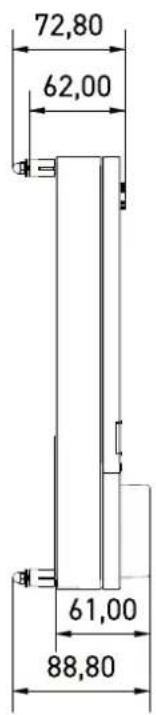

Left Version

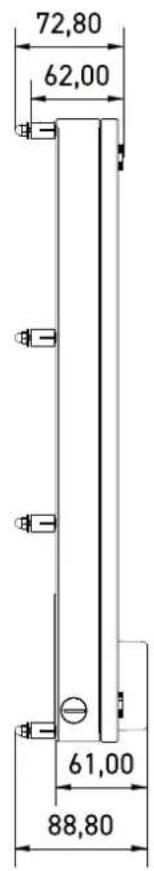

72,80 62,00 61,00 88,80

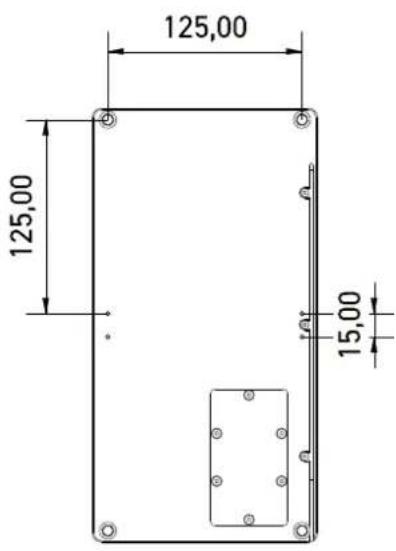

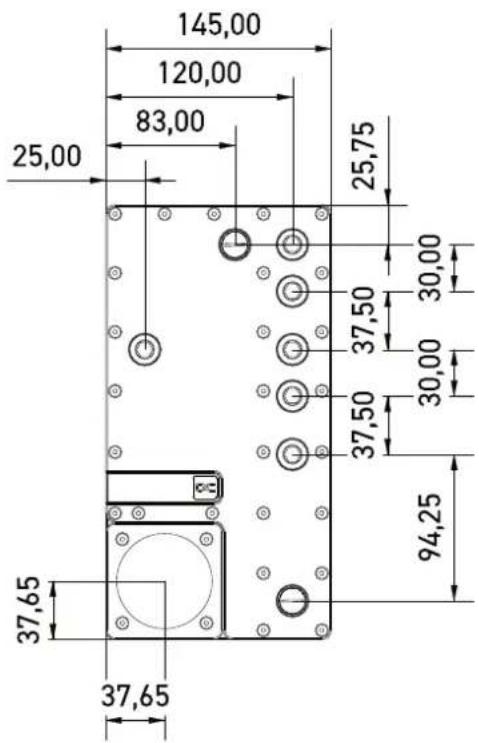

Alphacool Core Distro Plate 280

145,00 120,00 83,00 25,00 25,75 37,50 30,00 37,50 30,00 37,65 37,65 94,25

125,00 125,00 15,00

Right Version

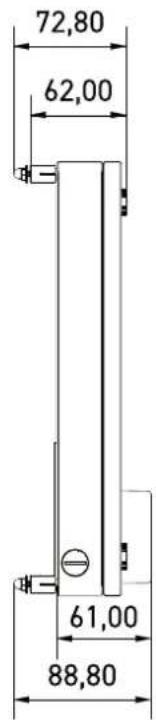

72,80 62,00 61,00 88,80

Left Version

72,80 62,00 61,00 88,80

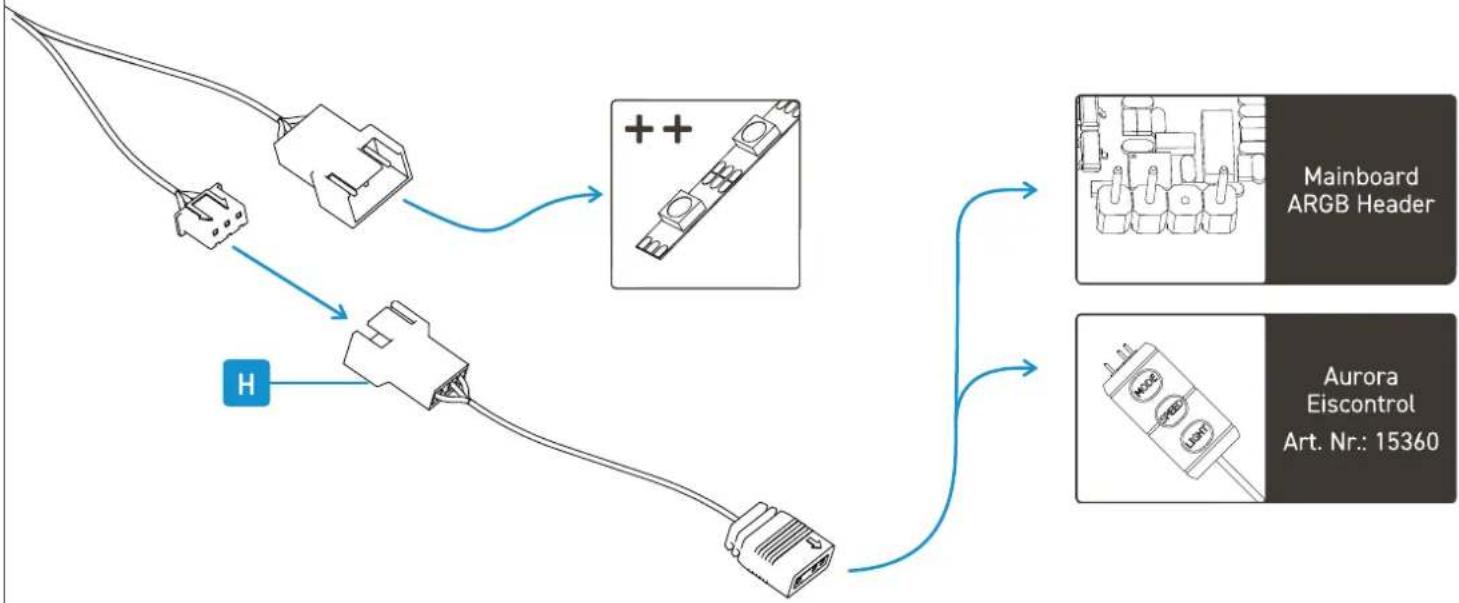

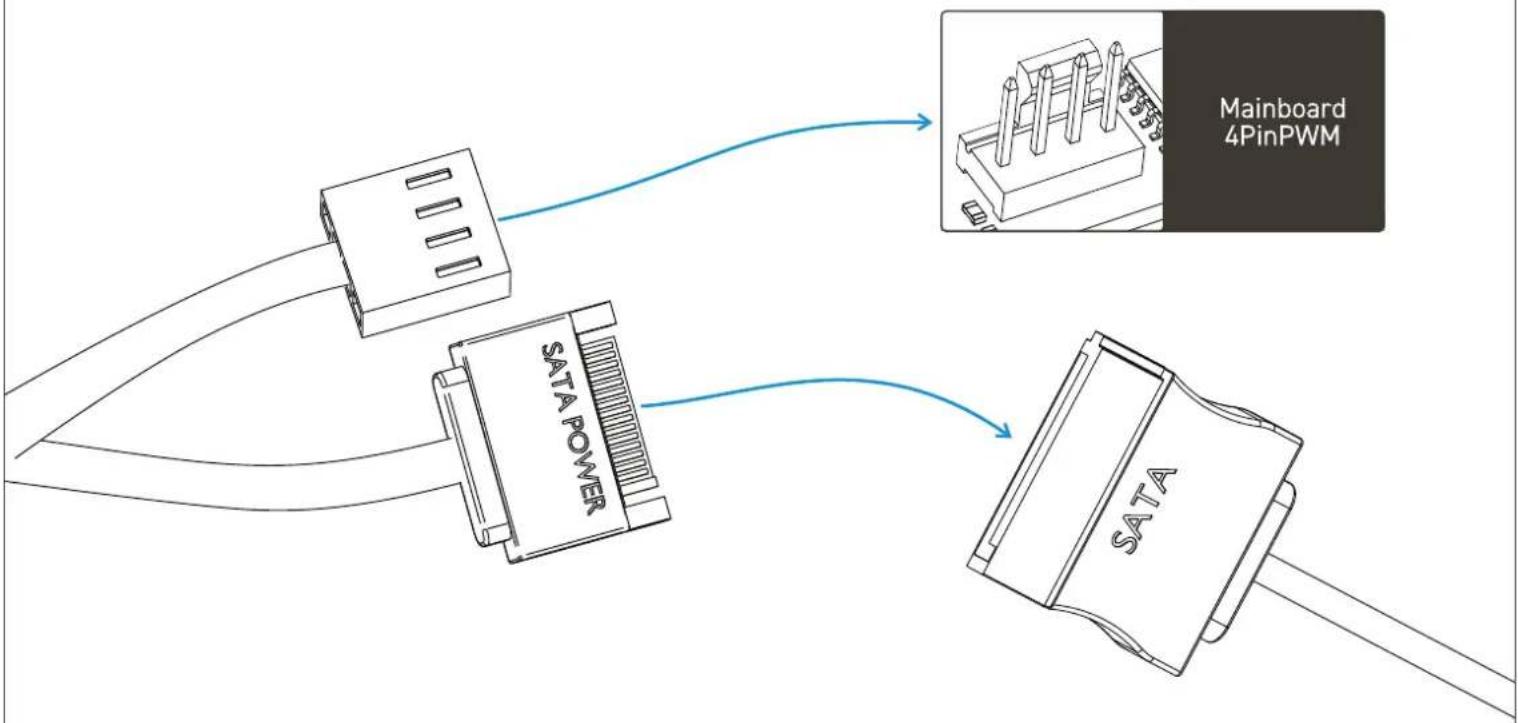

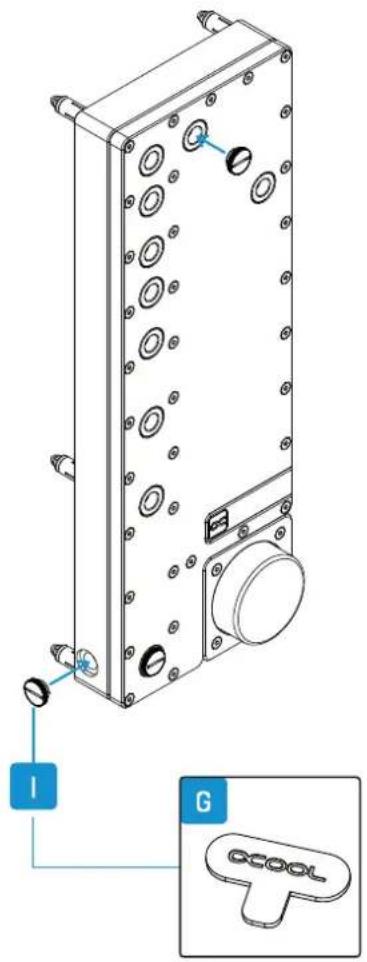

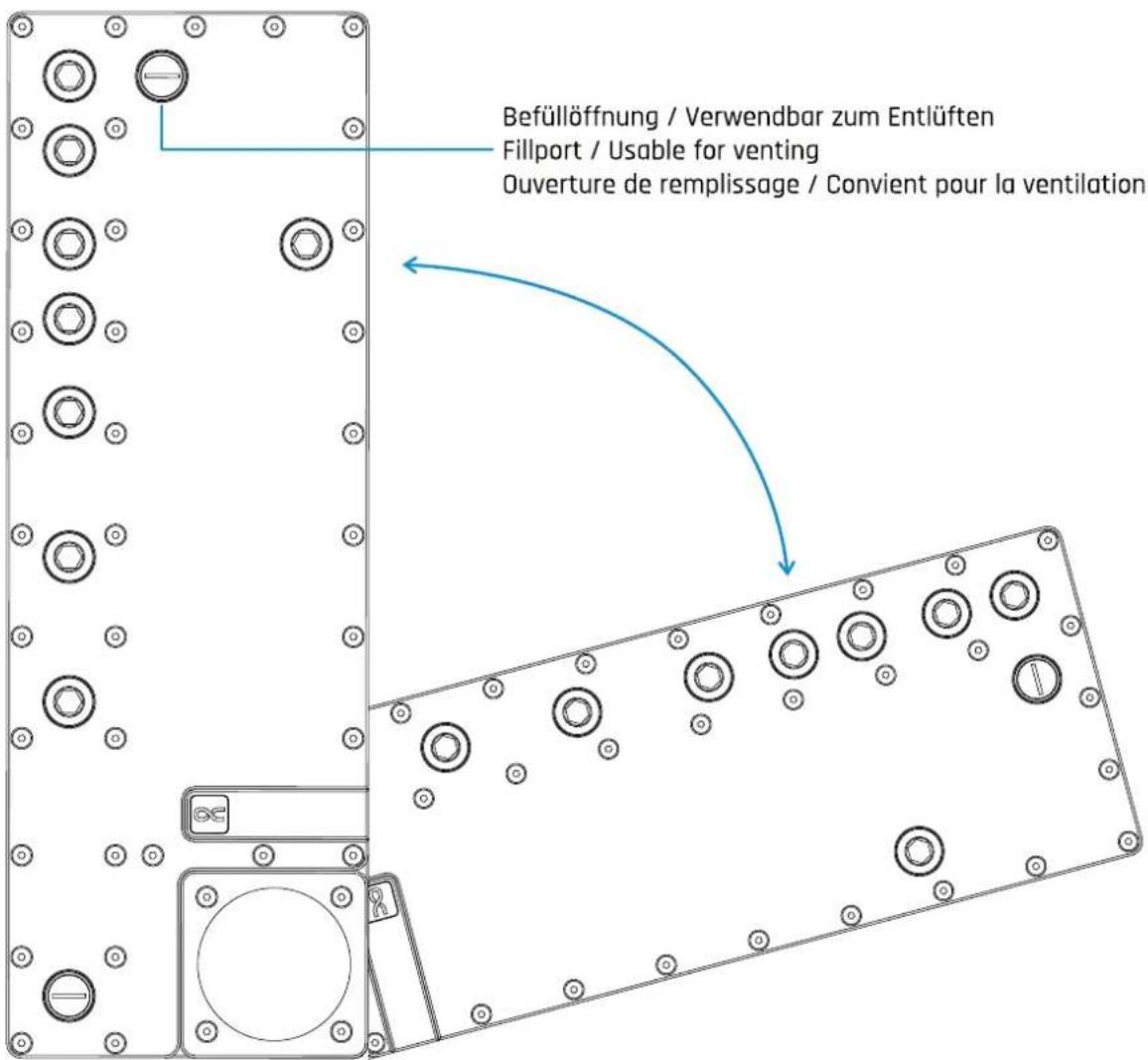

Befüllöffnung / Verwendbar zum Entlüften Fillport / Usable for venting Ouverture de remplissage / Convient pour la ventilation

Remplissez le réservoir avec un liquide de refroidissement approprié. Pour cela, nous recommandons uniquement des produits maison.

Pour éliminer l'air emprisonné dans le réservoir, faites pivoter légèrement le réservoir d'un côté à l'autre et ouvrez ensuite un orifice approprié afin que les bulles d'air puissent s'échapper de l'appareil. Lors du pivotement, veillez à ce que toutes les ouvertures soient fermées ou utilisées, à l'exception de l'ouverture de ventilation.

Le cas échéant, il faudra rajouter du liquide de refroidissement. Mettez ensuite la pompe en marche pour que l'eau se répartisse dans le circuit.

Éteignez à nouveau la pompe et répétez l'opération jusqu'à ce que tout l'air soit évacué du réservoir.
