Core Distro Plate 280 - Système de refroidissement de matériel informatique Alphacool - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Dimensions : 280 mm x 120 mm x 20 mm
Matériaux	Acrylique et aluminium
Compatibilité	Compatible avec les systèmes de refroidissement liquide
Utilisation	Conçu pour intégrer des composants de refroidissement dans des boîtiers de PC
Maintenance	Nettoyage régulier recommandé pour éviter l'accumulation de poussière
Sécurité	Manipuler avec précaution pour éviter les rayures sur la surface acrylique
Informations générales	Idéal pour les passionnés de PC souhaitant améliorer le refroidissement de leur système

FOIRE AUX QUESTIONS - Core Distro Plate 280 Alphacool

Qu'est-ce que l'Alphacool Core Distro Plate 280 ?

L'Alphacool Core Distro Plate 280 est une plaque de distribution conçue pour les systèmes de refroidissement liquide, permettant une gestion efficace des flux de liquide dans les configurations de refroidissement personnalisées.

Comment installer l'Alphacool Core Distro Plate 280 ?

Pour installer l'Alphacool Core Distro Plate 280, suivez les instructions fournies dans le manuel d'utilisateur, en vous assurant de bien positionner les ports d'entrée et de sortie selon votre configuration de refroidissement.

Quels types de connecteurs sont compatibles avec cette plaque ?

L'Alphacool Core Distro Plate 280 est compatible avec les connecteurs standards G1/4" pour les tubes de refroidissement liquide.

Y a-t-il des précautions à prendre lors de l'utilisation de la plaque ?

Oui, assurez-vous de vérifier l'étanchéité de toutes les connexions après l'installation et avant de faire fonctionner le système pour éviter les fuites.

Quel est le matériau de la plaque ?

La plaque est généralement fabriquée en acrylique ou en verre trempé, offrant durabilité et esthétique au système de refroidissement.

Comment nettoyer l'Alphacool Core Distro Plate 280 ?

Pour nettoyer la plaque, utilisez un chiffon doux et un nettoyant non abrasif. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Quel est le poids de l'Alphacool Core Distro Plate 280 ?

Le poids de la plaque est d'environ 1,5 kg, mais cela peut varier légèrement selon la version et les accessoires inclus.

Où puis-je acheter des pièces de rechange pour cette plaque ?

Les pièces de rechange pour l'Alphacool Core Distro Plate 280 peuvent être achetées auprès de détaillants spécialisés en matériel informatique ou directement sur le site web d'Alphacool.

Est-ce que la plaque est compatible avec tous les types de watercooling ?

La plaque est conçue pour fonctionner avec la plupart des systèmes de refroidissement liquide, mais il est conseillé de vérifier la compatibilité avec votre configuration spécifique.

Quel type de liquide de refroidissement est recommandé ?

Il est recommandé d'utiliser un liquide de refroidissement spécialement conçu pour les systèmes de watercooling, tel que de l'eau distillée mélangée avec des additifs anti-corrosion.

MODE D'EMPLOI Core Distro Plate 280 Alphacool

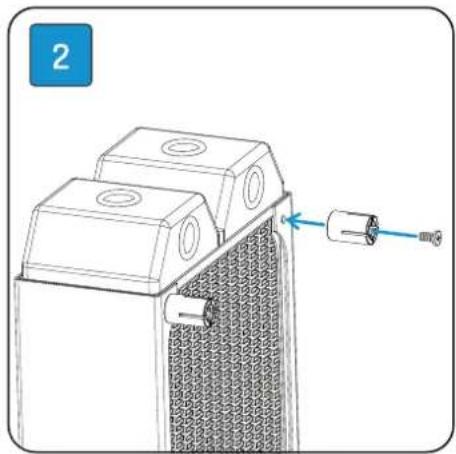

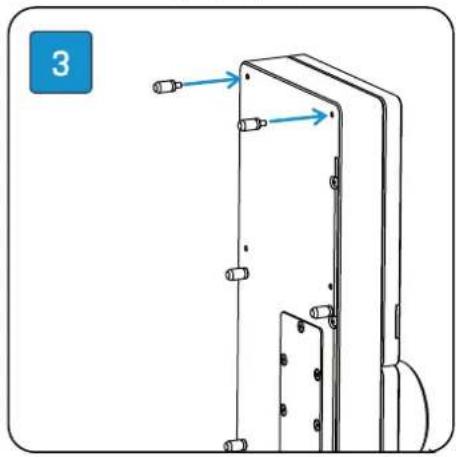

Push Pin mounting: With radiator Push Pin Montage: Mit Radiator Montage de Push Pin: Avec le radiateur 6

Push Pin mounting: With Panel	Push Pin Montage: Mit Panel	Montage de Push Pin: Avec le panneau	7
Configuration inlet and outlet	Konfiguration Inlet und Outlet	Configuration entrée et sortie	8
Dimensions in millimeter (mm)	Abmessungen in Millimeter (mm)	Dimensions en millimètre (mm)	9
Connect ARGB lighting	ARGB Beleuchtung anschließen	Connector l'éclairage ARGB	10
Connection pump cable	Pumpenkabel anschließen	Connexion du câble de pompe	10
Filling and ventilation	Füllen und Entlüften	Remplissage et ventilation	11

Safety instructions Sicherheitshinweise Avis de sécurité

Digital guide Digitale Anleitung Guide digital

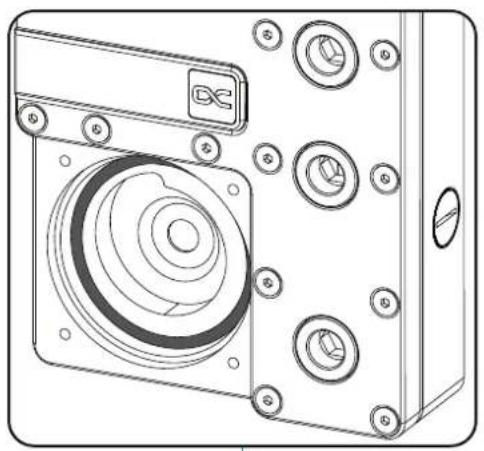

*Seule la version prémontée est livrée avec la pompe.

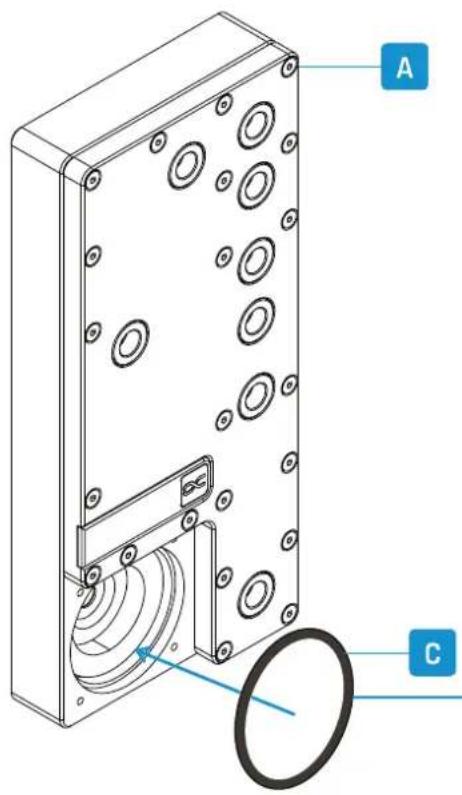

A C

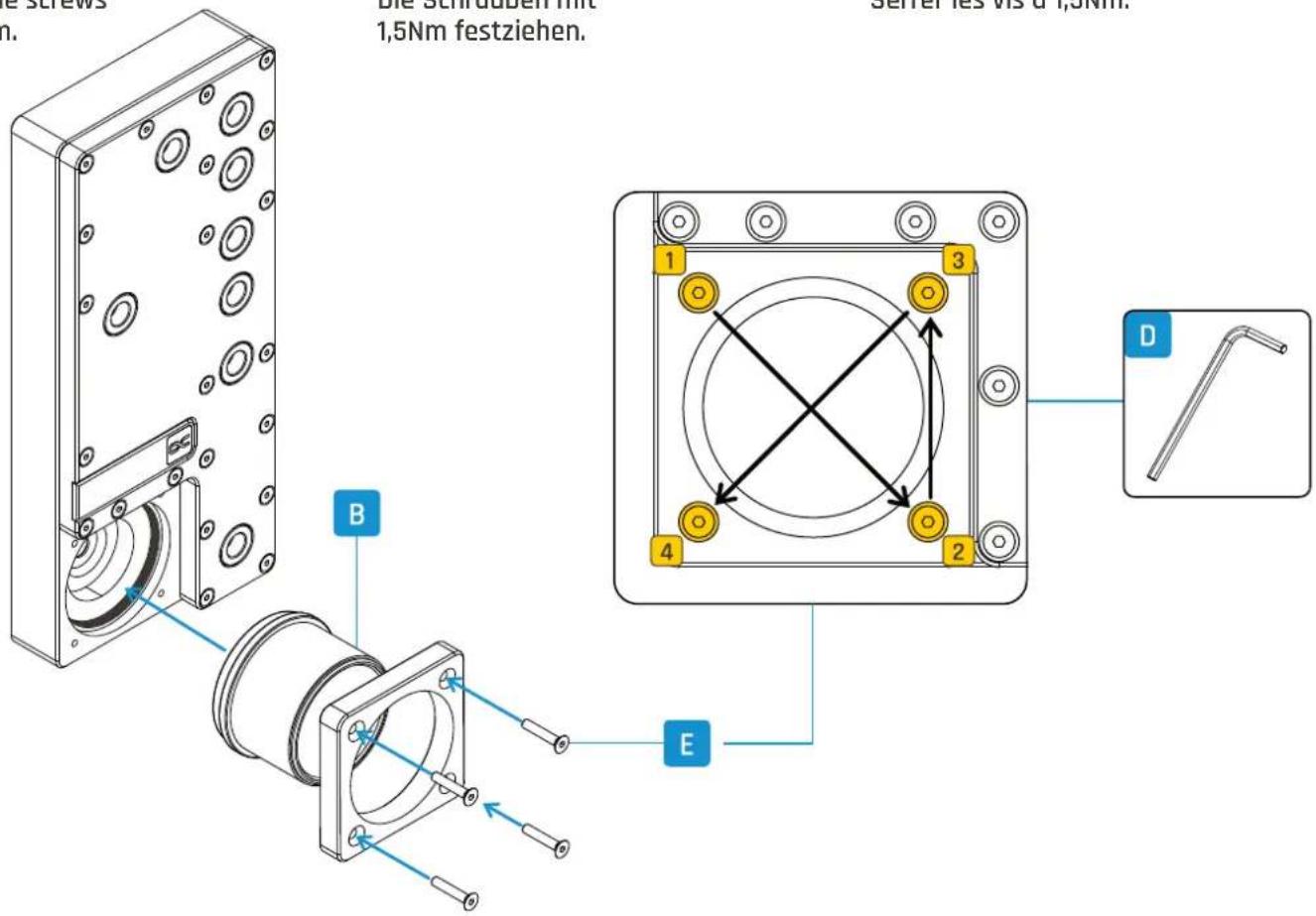

Serrer les vis à 1,5Nm.

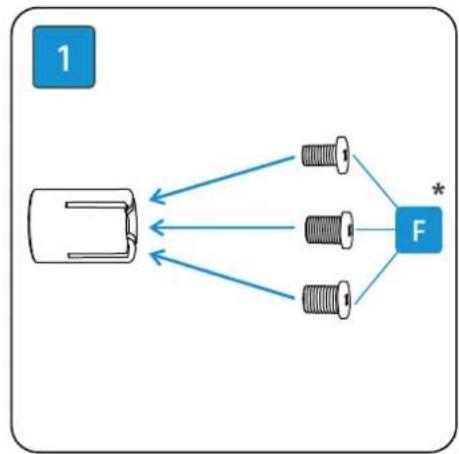

*Exemple de montage: Utilisez les vis (F) avec le filetage approprié pour votre radiateur.

2

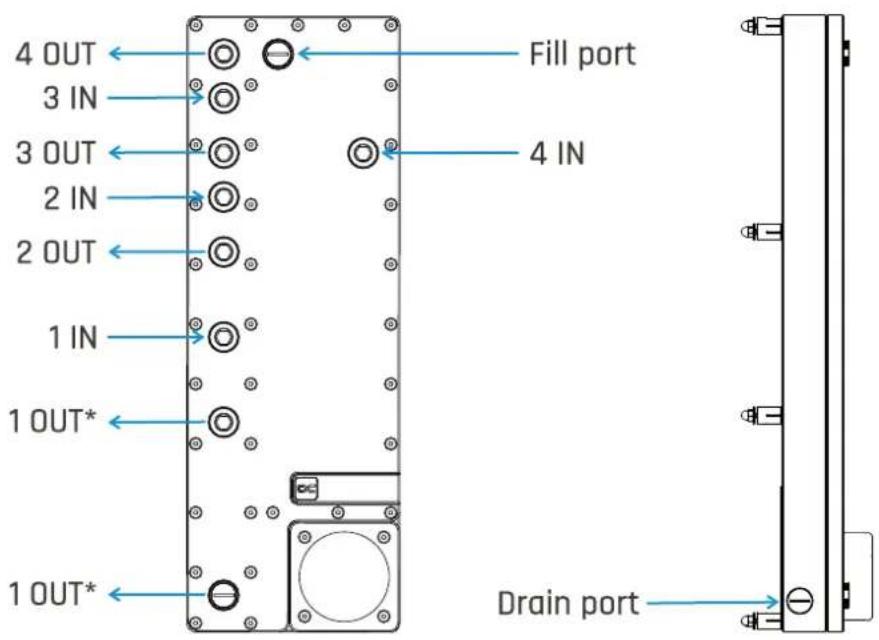

(OUT) va de la Distro Plate au composant. (IN) retourne du composant à la Distro Plate.

Alphacool Core Distro Plate 420

I G COOL

* Veuillez choisir le port le plus proche de la configuration de votre GPU.

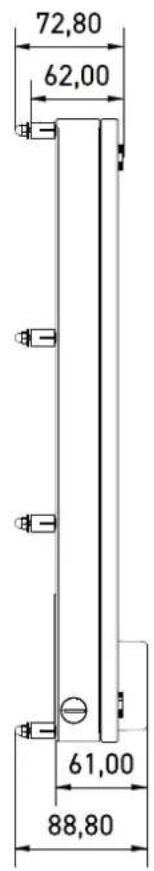

Alphacool Core Distro Plate 420

Left Version

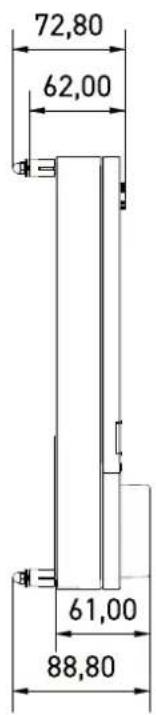

72,80 62,00 61,00 88,80

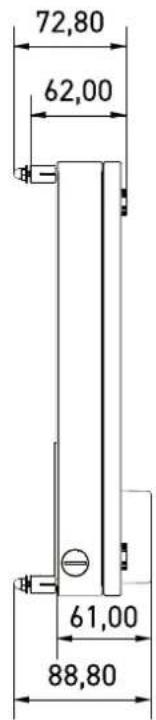

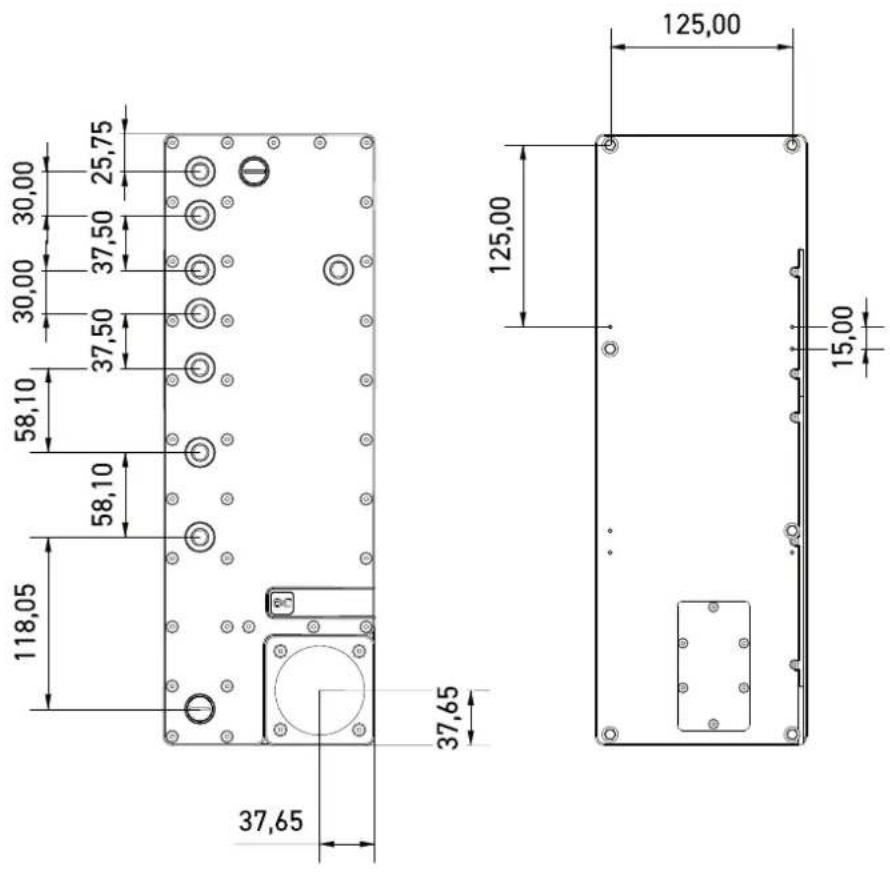

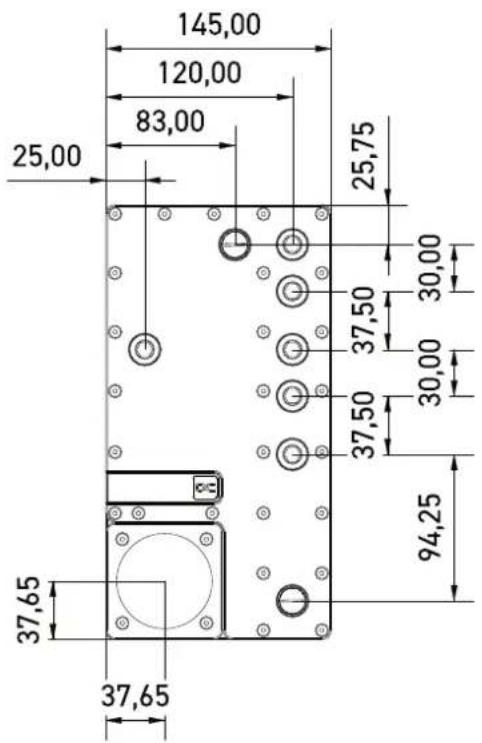

Alphacool Core Distro Plate 280

145,00 120,00 83,00 25,00 25,75 37,50 30,00 37,50 30,00 37,65 37,65 94,25

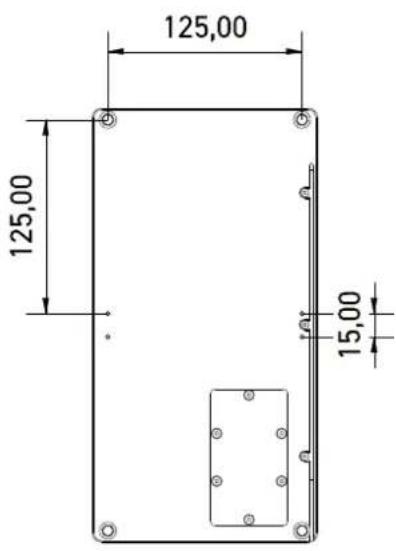

125,00 125,00 15,00

Right Version

72,80 62,00 61,00 88,80

Left Version

72,80 62,00 61,00 88,80

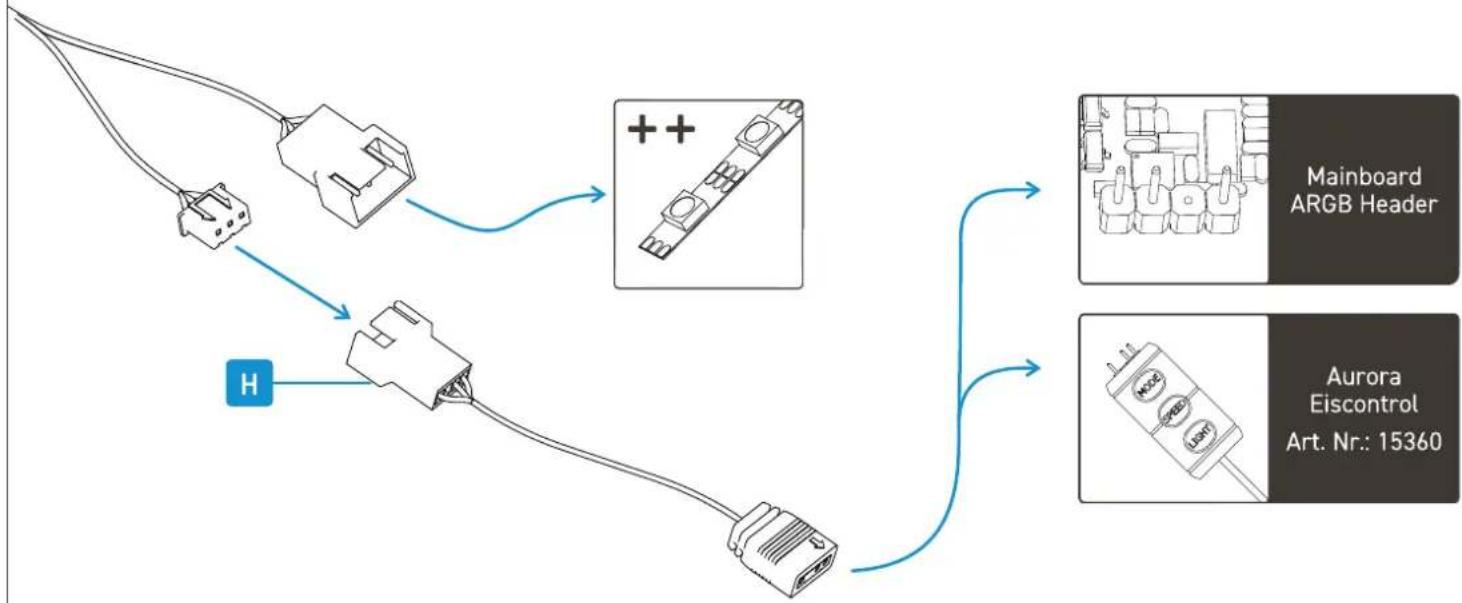

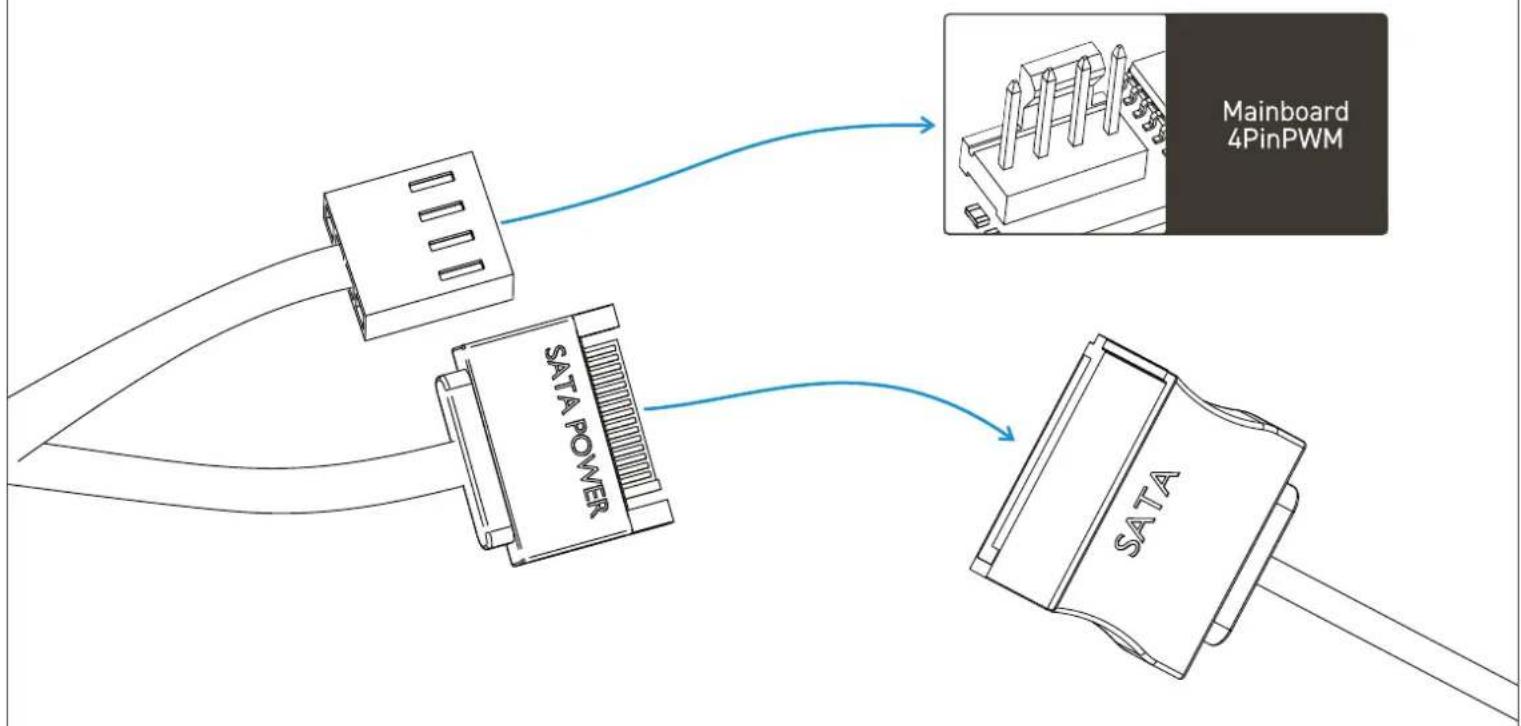

Connexion du câble de pompe


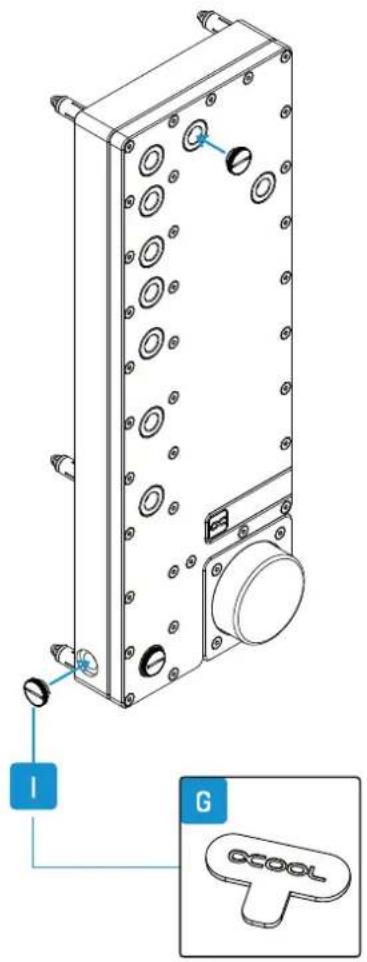

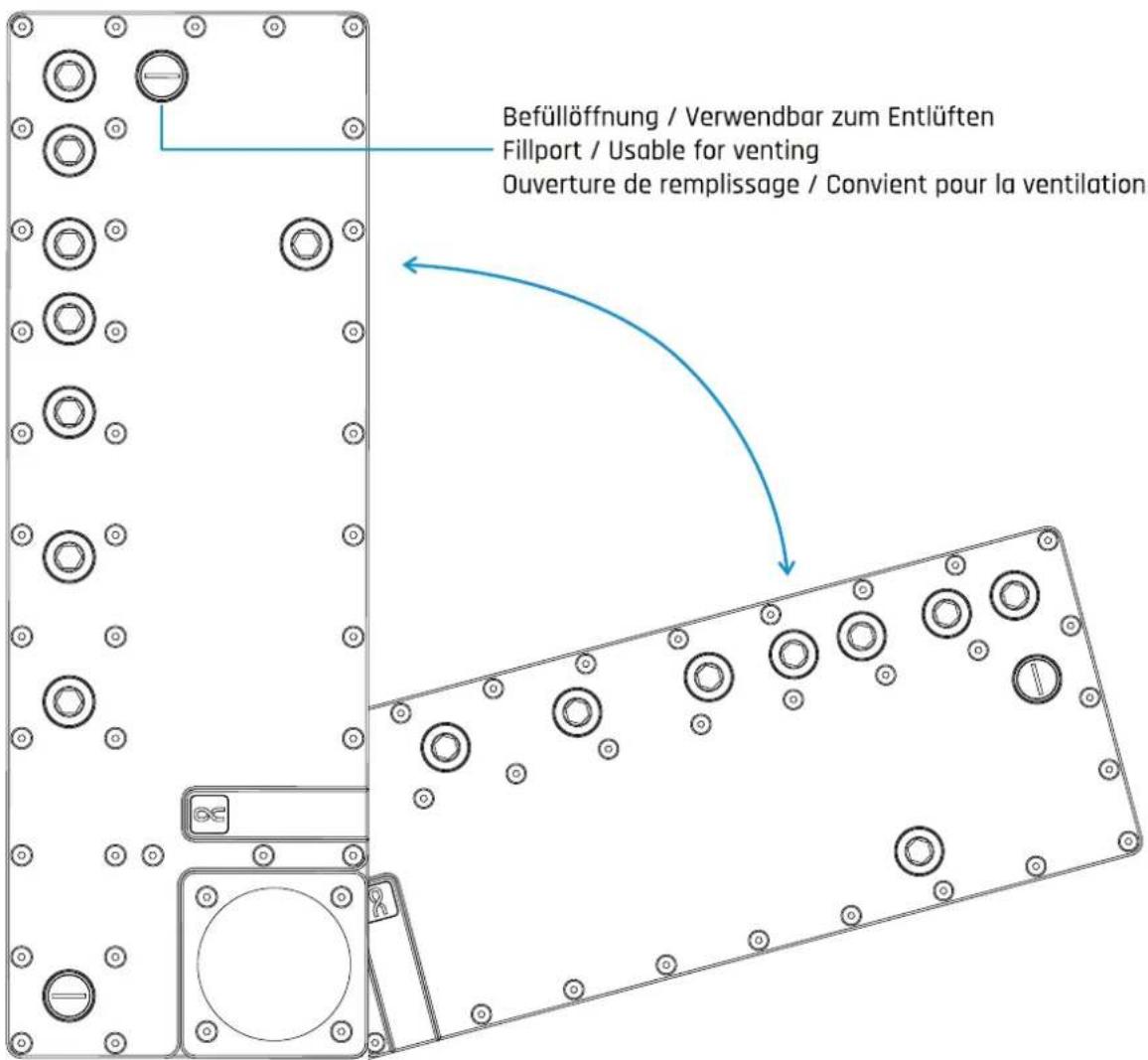

Befüllöffnung / Verwendbar zum Entlüften Fillport / Usable for venting Ouverture de remplissage / Convient pour la ventilation

Remplissez le réservoir avec un liquide de refroidissement approprié. Pour cela, nous recommandons uniquement des produits maison.

Pour éliminer l'air emprisonné dans le réservoir, faites pivoter légèrement le réservoir d'un côté à l'autre et ouvrez ensuite un orifice approprié afin que les bulles d'air puissent s'échapper de l'appareil. Lors du pivotement, veillez à ce que toutes les ouvertures soient fermées ou utilisées, à l'exception de l'ouverture de ventilation.

Le cas échéant, il faudra rajouter du liquide de refroidissement. Mettez ensuite la pompe en marche pour que l'eau se répartisse dans le circuit.

Éteignez à nouveau la pompe et répétez l'opération jusqu'à ce que tout l'air soit évacué du réservoir.
