BEDIENUNGSANLEITUNG 305045 Aplic

https://model.ganzeinfach.de/305045

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesem Produkt finden Sie auf unserer Homepage.

Vielen Dank, dass Sie sich für ein Produkt von aplic entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Barcode-Scanner mit USB-Anschlusskabel
• Halterung
• Bedienungsanleitung

2. Technische Daten

Spannungsversorgung DC	5V (über USB)
Scan-Modi	Manuelles ScannenAutomatisches ScannenDauerhaftes Scannen
Auflösung > 5mm
Laser-Klasse Klasse 1 (Laser-Sicherheitsbestimmungen)
ESD-Schutz 15kV Luftentladung
Stoßfestigkeit Sturzhöhe aus 1m auf feste Oberflächen
Kompatible 1D Strichcodes	2of5 Interleaved, codabar, Code93, Code 11,Code39, Code39 full ASCII, Code128, EAN8, EAN13, EAN128, ISBN, UCC-14, UPC-A, UPC-E, EAN14, GS1 RSS 14, GS1 RSS14 stacked, GS1 Limited
Kompatible 2D Strichcodes	PDF 417, PDF417 90 digit, QR-Code, QR-Code 90 digit, Datamatrix, Datamatrix 90 digit, Aztec, Aztec 90 digit, Hanxin Code etc.
Umgebungstemperatur 0°C-45°C

2.1 Erweiterte Einstellungsmöglichkeiten

Hinweis: Für erweiterte Einstellungen bieten wir in unserem Download-Portal (downloads.ganzeinfach.de) ein Dokument mit Barcodes für erweiterte Einstellungen an. Verwenden Sie diese nur, wenn Sie sich mit der Materie genau auskennen und wissen, wie die Einstellungen zu handhaben sind.

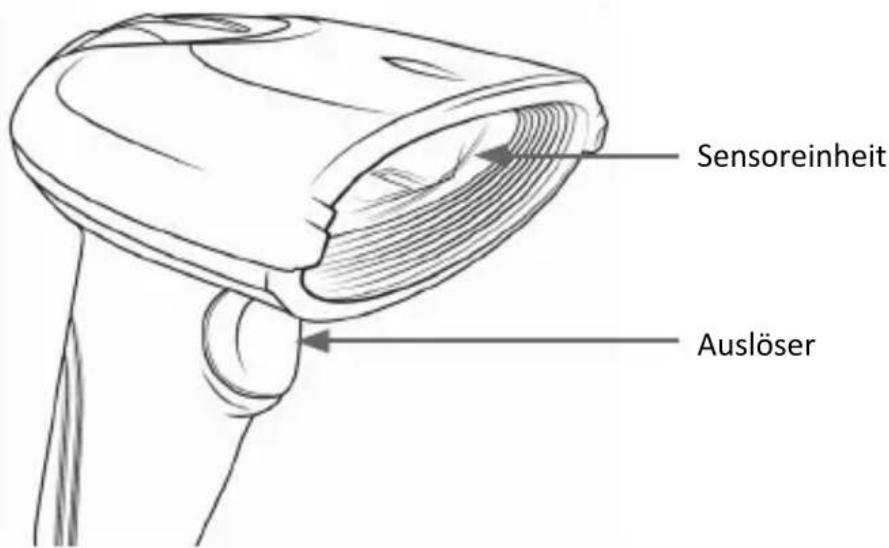

3. Produkt-Details

Sensoreinheit Auslöser

4. Inbetriebnahme

Entnehmen Sie das Gerät und das Zubehör aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Verbinden Sie das USB-Kabel mit einem freien USB-Port Ihres Computers. Die Treiberinstallation erfolgt vollautomatisch. Das Gerät ist im Anschluss betriebsbereit.

5. Scanwinkel

Um ein fehlerfreies Scannen zu ermöglichen, stellen Sie sicher, dass der Scanner nicht im 90° Winkel zu dem Barcode gehalten wird. Der Scanner muss auf den Barcode zielen und der Laser den gesamten Barcode bedecken. Sollte dies nicht der Fall sein, ist es möglich, dass eventuell Fehler auftreten können.

6. Erweiterte Einstellungen

Um weitere Einstellungen wie etwa das Aktivieren oder Deaktivieren von bestimmten Code-Arten vorzunehmen, können Sie die erweiterten Einstellungen nutzen. Scannen Sie die folgenden Barcodes ein, um den Scanner zu konfigurieren.

Hinweis: Bevor Sie Änderungen in den Einstellungen (Setup) vornehmen können, scannen Sie den Barcode „Setup starten“. Um die Änderungen an den Einstellungen (Setup) zu speichern, scannen Sie den Barcode „Setup beenden“.

Um alle unterstützten 1D und 2D Barcodes (wie z.B. MSI und Datalogic 2of5) scannen zu können, scannen Sie die nachfolgenden Codes im Setup-Modus.

ACHTUNG! Das Gerät kann durch diesen Vorgang etwas langsamer reagieren!

Um die Einstellungen rückgängig zu machen, setzen Sie das Gerät auf Werkseinstellungen zurück

Erweiterte Einstellungen

Auf Werkseinstellungen zurücksetzen

Licht-Einstellungen

Scan-Licht konstant EIN Scan-Licht nur beim

Scannen EIN

Zielpunkt-Einstellungen

Zielpunkt konstant EIN Zielpunkt nur beim

Zielpunkt konstant AUS

Signalton-Einstellungen

Generelle Singalton-Einstellungen

Signalton Lautstärke niedrig

Signalton Lautstärke mittel

Signalton Lautstärke hoch

Signalton-Dekodierung

Signalton nach Vornehmen einer Einstellung

Signalton beim Einschalten

CapsLock (Feststelltaste)-Einstellungen

Keine Umwandlung Alles in Großbuchstaben

Alles in Kleinbuchstaben umwandeln

Groß/Kleinschreibung invertieren

Scan-Modus

• Manueller Modus: Drücken Sie die Trigger-Taste, um zu scannen.
• Kontinuierlicher Modus: Dauerhafter Scan
• Automatischer Modus: Scannt automatisch, wenn Barcodes erkannt werden.

Interface-Einstellung

Hinweis: Sie haben die Möglichkeit die Interface-Einstellung umzustellen. Die Standard-Einstellung ist "USB-KBW". Führen Sie nur Änderungen durch, wenn Sie sich über die Auswirkungen sowie Funktionen absolut im Klaren sind.

Baud Rate-Einstellung

Sonderzeichen EAN128

Französisch Spanisch

Italienisch Japanisch

Türkisch-Q Türkisch-F

Um einen Terminator zu ändern, scannen Sie den gewünschten Barcode. Der Barcode-Scanner wird im Anschluss nach jedem gescannten Code den eingestellten Terminator ausführen. Scannen Sie "Terminator AUS", um den Terminator auszuschalten.

8. Reinigung und Pflege

Stellen Sie vor der Reinigung sicher, dass der Barcode-Scanner an keinem USB-Port angeschlossen ist. Verwenden Sie zur Reinigung ein weiches trockenes Tuch und wischen Sie ihn damit sorgfältig ab. Das Gerät darf auf keinen Fall zum Reinigen in Wasser getaucht werden!

9. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte.

Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

10. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Herstel ler, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht.

Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Für Informationen zu autorisierten Sammelstellen in Ihrer Umgebung wenden Sie sich bitte an Ihre lokale Stadt- oder Gemeindeverwaltung.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896791

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 305045 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

http://model.ganzeinfach.de

WD Plus GmbH

Wohlenbergstraße 16

30179 Hannover, DE

V1.3
