Vielen Dank, dass Sie sich für ein Produkt von aplic entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• Barcodescanner
• Halterung
  • RJ45 zu USB-Anschlusskabel
• Bedienungsanleitung

2. Technische Daten

Spannungsversorgung DC 5V (über USB)
Scan-Modi	Manuelles ScannenAutomatisches ScannenDauerhaftes Scannen
Auflösung min. 0,1mm
Laser-Klasse Klasse 1 Laser-Sicherheitsbestimmungen
ESD-Schutz 15kV Luftentladung
Stoßfestigkeit Sturzhöhe aus 1m auf feste Oberflächen
Kompatible Strichcodes	2of5 Datalogic, 2of5 Interleaved, 2of5 Industrial, CODABAR, Code93, Code11, Code39, Code128, EAN8, EAN13, EAN14, EAN128, ISBN, MSI, UCC-14, UPC-A, UPC-E etc.

3. Produkt-Details

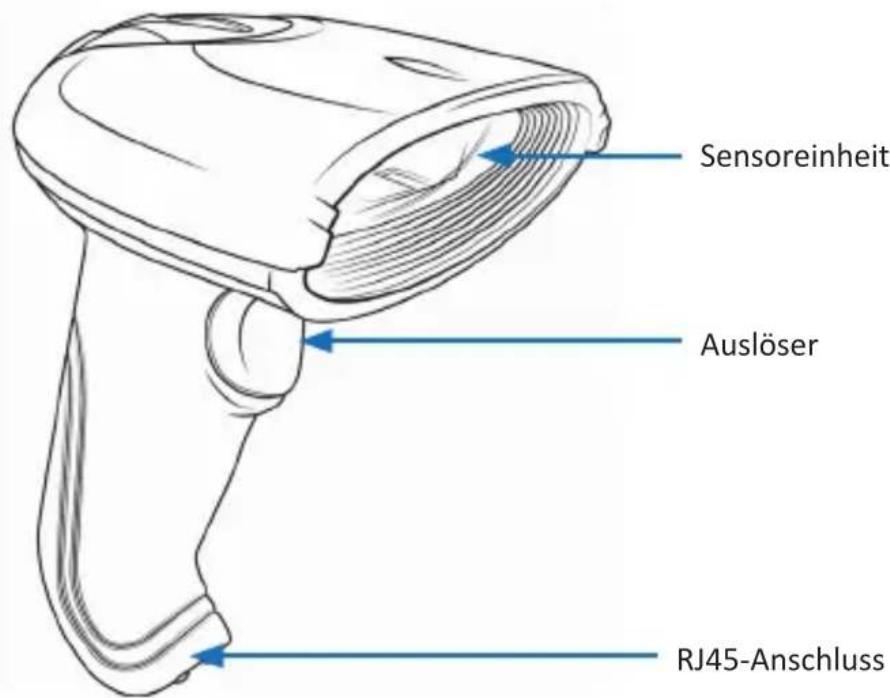

Sensoreinheit Auslöser RJ45-Anschluss

4. Inbetriebnahme

Entnehmen Sie das Gerät und das Zubehör aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Verbinden Sie das RJ45 zu USB-Kabel über den RJ45-Anschluss mit dem Barcodescanner und stecken Sie den USB-Anschluss an einen freien USB-Port Ihres Computers. Um das Kabel an der Unterseite des Barcodescanners entfernen zu können, ist es notwendig, die Rastnase des RJ-45 Anschlusses mithilfe eines dünnen Gegenstandes (zum Beispiel aufgebogene Büroklammer) in die seitliche Öffnung neben dem RJ-45 Anschluss einzuführen und so das Kabel vom Gerät zu lösen. Die Treiberinstallation erfolgt vollautomatisch. Das Gerät ist im Anschluss betriebsbereit. Um erweiterte Einstellungen vorzunehmen, fahren Sie mit Kapitel "6 Erweiterte Einstellungen" fort.

Hinweis zu Code 39 und Code 32: Wenn Sie eine der Codearten „Code39“ oder „Code32“ scannen möchten, empfehlen wir, den jeweils anderen Code zuerst zu deaktivieren, da anderenfalls fehlerhafte Scans nicht auszuschließen sind!

5. Scanwinkel

Um ein fehlerfreies Scannen zu ermöglichen, stellen Sie sicher, dass der Scanner nicht im 90° Winkel zu dem Barcode gehalten wird. Der Scanner muss auf den Barcode zielen und der Laser den gesamten Barcode bedecken. Sollte dies nicht der Fall sein, ist es möglich, dass eventuell Fehler auftreten können.

6. Erweiterte Einstellungen

Um weitere Einstellungen wie etwa das Aktivieren oder Deaktivieren von bestimmten Code-Arten vorzunehmen, können Sie die erweiterten Einstellungen nutzen. Scannen Sie die folgenden Barcodes ein, um den Scanner zu konfigurieren.

Erweiterte Einstellungen

Versionsinfo abrufen Werkseinstellungen

Summer-Einstellungen

Summer-Ton aus Summer-Ton ein

Lese-Modi

Einzel-Scan Einzel-Scan

ohne Auslöser

Groß- oder Kleinschreibung

Großbuchstaben Kleinbuchstaben

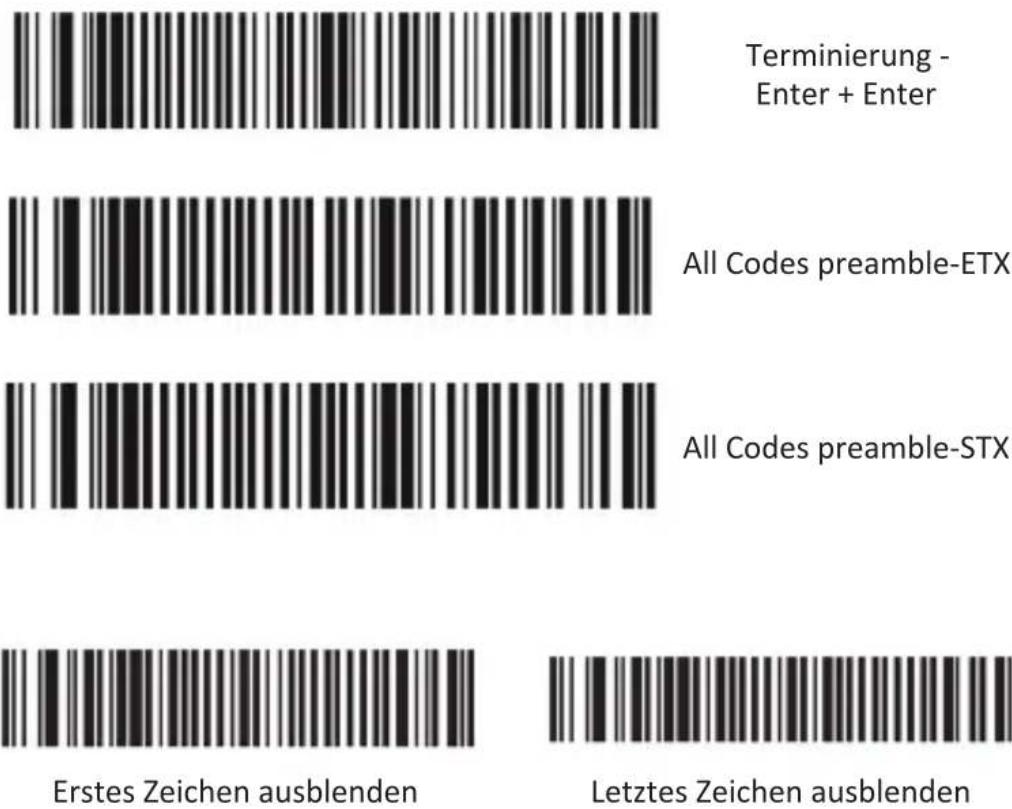

Terminierungseinstellungen

Terminierung - Enter

Terminierung - Leertaste

Terminierung - TAB

Terminierung - TAB/Enter

Terminierung -
Enter + Enter
All Codes preamble-ETX
All Codes preamble-STX

Code 11
Barcode-Einstellungen

Barcode image containing machine-readable data, no human-readable text visible

Code 11 einschalten

Code 11 redundantes Scannen einschalten

Code 11 redundantes Scannen ausschalten

Code 93

Code 93 redundantes Scannen einschalten

Code 93 redundantes Scannen ausschalten

Code 39

Code 39 ALL ASCII - ein

Barcode image containing machine-readable data, no human-readable text visible

Code 39 ALL ASCII - aus

Start/Stop-Zeichen senden - ein

Start/Stop-Zeichen senden - aus

Code 39 redundantes Scannen einschalten

Code 39 redundantes Scannen ausschalten

Code 128

Code 128 einschalten Code 128 ausschalten

Code 128 redundantes Scannen einschalten

Code 128 redundantes Scannen ausschalten

CODABAR

CODABAR einschalten CODABAR ausschalten

Start/Stop-Zeichen senden - ein

Start/Stop-Zeichen senden - aus

CODABAR redundantes Scannen einschalten

CODABAR redundantes Scannen ausschalten

Bar width gap allowed einschalten

Interleaved/ ITF25 einschalten

Interleaved/ITF25 ausschalten

ITF25 redundantes Scannen einschalten

ITF25 redundantes Scannen ausschalten

Industrial 25

Industrial25 einschalten

Barcode image containing machine-readable data, no human-readable text visible

Industrial25 ausschalten

Industrial 25 redundantes Scannen einschalten

MSI redundantes Scannen einschalten

Barcode image containing machine-readable data, no human-readable text visible

MSI redundantes Scannen ausschalten

UPC-A

UPC-A zu EAN13 konvertieren einschalten

UPC-A zu EAN13 konvertieren ausschalten

Transmit system bit einschalten

Transmit system bit ausschalten

Barcode image containing machine-readable data, no human-readable text visible

Transmit check digit einschalten

Transmit check digit ausschalten

UPC-E zu UPC-A konvertieren einschalten

Barcode image containing machine-readable data, no human-readable text visible

UPC-E zu UPC-A konvertieren ausschalten

Transmit system bit einschalten

Transmit system bit ausschalten

Transmit check digit einschalten

Barcode image containing machine-readable data, no human-readable text visible

Transmit check digit ausschalten

EAN-13 zu ISBN konvertieren einschalten

EAN-13 zu ISBN konvertieren ausschalten

Transmit system bit einschalten

Transmit system bit ausschalten

Transmit check digit einschalten

Barcode image containing machine-readable data, no human-readable text visible

Transmit check digit ausschalten

Transmit system bit einschalten

Barcode image containing machine-readable data, no human-readable text visible

Transmit system bit ausschalten

Transmit check digit einschalten

Transmit check digit ausschalten

ISSN einschalten ISSN ausschalten

UPC/EAN redundantes Scannen einschalten

Code 32 einschalten Code 32 ausschalten

6.1 Prefix hinzufügen

Um einen Prefix hinzuzufügen, gehen Sie wie folgt vor:

Scannen Sie den nachfolgenden Code. Dieser Schritt bewirkt, dass zuvor eingestellte Einstellungen in diesem Punkt zurückgesetzt werden.

0C001

Scannen Sie im Anschluss die Barcodes der gewünschten Zeichen ein (Maximal 10 Zeichen). Um zum Beispiel ein Prefix mit den Buchstaben "MG" einzustellen, scannen Sie die Zeichen "M" und "G" nacheinander ein.

Wenn Sie nun einen Barcode scannen, wird der eben gescannte Code vor dem Barcode anzgezeigt.

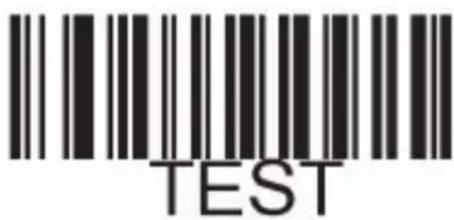

Scannen Sie den folgenden "TEST"-Barcode, um zu überprüfen, ob die Prefix-Einstellung übernommen wurde.

TEST

Der Barcodescanner zeigt nach dem Scannen des Testbarcodes "MGTEST" an. Wenn dies nicht der Fall ist, wiederholen Sie den Vorgang.

6.2 Suffix hinzufügen

Um einen Suffix hinzuzufügen, gehen Sie wie folgt vor:

Scannen Sie den nachfolgenden Code. Dieser Schritt bewirkt, dass zuvor eingestellte Einstellungen in diesem Punkt zurückgesetzt werden.

0C002

Scannen Sie danach die Barcodes der gewünschten Zeichen ein (maximal 10 Zeichen). Um etwa ein Suffix mit den Buchstaben "OK" einzustellen, scannen Sie die Zeichen "O" und "K" nacheinander ein.

Wenn Sie einen Barcode scannen, wird der eben gescannte Code hinter dem Barcode anzgezeigt.

Scannen Sie den folgenden "TEST"-Barcode, um zu überprüfen, ob die Suffix-Einstellung übernommen wurde.

TEST

Der Barcodescanner zeigt nach dem Scannen des Testbarcodes "TESTOK" an. Wenn dies nicht der Fall ist, wiederholen Sie den Vorgang.

6.3 Verdecken der vorderen Zeichen

Um vordere Zeichen von einem Barcode zu verdecken, gehen Sie wie folgt vor:

Scannen Sie den nachfolgenden Code. Dieser Schritt bewirkt, dass zuvor eingestellte Einstellungen in diesem Punkt zurückgesetzt werden.

Scannen Sie die Barcodes der gewünschten Zeichen ein (maximal 10 Zeichen). Um zum Beispiel die ersten beiden Zeichen zu verdecken, scannen Sie den folgenden Barcode Einstellungscode “\$02”.

$02

Wenn Sie nun einen Barcode scannen, werden die ersten beiden Zeichen der anschließend gescannten Barcodes ausgeblendet. Scannen Sie als Test den folgenden Barcode.

123456789

Wenn Sie nun einen Barcode scannen, wird der eben gescannte Code als "3456789" angezeigt. Sollte dies nicht der Fall sein, wiederholen Sie bitte den Vorgang.

6.3 Verdecken der hinteren Zeichen

Um hintere Zeichen von einem Barcode zu verdecken, gehen Sie wie folgt vor:

Scannen Sie den nachfolgenden Code. Dieser Schritt bewirkt, dass zuvor eingestellte Einstellungen in diesem Punkt zurückgesetzt werden.

Scannen Sie anschließend die Barcodes der gewünschten Zeichen ein (Maximal 10 Zeichen). Um zum Beispiel die letzten drei Zeichen zu verdecken, scannen Sie den Einstellungscode “\$03”.

$03

Sofern Sie nun einen Barcode scannen, werden die letzten beiden Zeichen der anschließend gescannten Barcodes ausgeblendet. Scannen Sie als Test den folgenden Barcode

987654321

Wenn Sie danach einen Barcode scannen, wird der eben gescannte Code als "987654" angezeigt. Sollte dies nicht der Fall sein, wiederholen Sie den Vorgang.

7. Zeichentabelle

Die Zeichentabelle am Ende dieser Bedienungsanleitung zeigt alle Zeichen, die mit dem Barcodescanner zum Beispiel als Suffix oder Prefix eingestellt werden können. Für das Verdecken der vorderen oder hinteren Zeichen sind nur die Barcodes “\01” (Code: SOH) bis “\10” (Code: DLE) verfügbar.

8. Reinigung und Pflege

Stellen Sie vor der Reinigung sicher, dass der Barcodescanner an keinem USB-Port angeschlossen ist. Verwenden Sie zur Reinigung ein weiches trockenes Tuch und wischen Sie den Barcodescanner sorgfältig ab. Das Gerät darf auf keinen Fall zum Reinigen in Wasser getaucht werden!

9. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

10. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Herstel ler, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht.

Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU
WEEE Register-Nr: DE 67896791

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 304351/20200312FS014 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
