304351 - Lettore di codici a barre Aplic - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lettore di codici a barre
Marca	Aplic
Modello	304351
Alimentazione	5 V CC tramite porta USB
Modalità di scansione	Manuale, automatica, continua
Risoluzione minima	0,1 mm
Classe laser	Classe 1 (sicurezza laser)
Protezione contro le scariche elettrostatiche (ESD)	15 kV (scarica in aria)
Resistenza agli urti	Caduta da 1 m su superficie solida
Codici a barre compatibili	2of5 Datalogic, Interleaved, Industrial, CODABAR, Code93, Code11, Code39, Code128, EAN8, EAN13, EAN14, EAN128, ISBN, MSI, UCC-14, UPC-A, UPC-E, ecc.
Contenuto della confezione	Lettore, supporto, cavo RJ45 verso USB, manuale d'uso
Installazione del driver	Automatica al momento del collegamento USB
Impostazioni avanzate	Configurazione tramite codici a barre (prefisso, suffisso, mascheramento, tipi di codici, ecc.)
Pulizia e manutenzione	Panno morbido e asciutto; non immergere
Avvertenze di sicurezza	Non aprire, evitare il contatto con tensione, proteggere dall'umidità e dalle temperature elevate
Conformità RAEE	Direttiva 2012/19/UE, numero di registrazione DE 67896791
Dichiarazione di conformità	WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Domande frequenti - 304351 Aplic

Come collegare il lettore di codici a barre Aplic 304351 al mio computer?

Collegare il cavo RJ45 verso USB al lettore, quindi inserire il connettore USB in una porta libera del computer. L'installazione del driver avviene automaticamente.

Quali tipi di codici a barre può leggere questo lettore?

Legge un'ampia gamma di codici a barre 1D: 2of5 Datalogic, Interleaved, Industrial, CODABAR, Code93, Code11, Code39, Code128, EAN8, EAN13, EAN14, EAN128, ISBN, MSI, UCC-14, UPC-A, UPC-E, ecc.

Come impostare il lettore per aggiungere un prefisso o un suffisso?

Scansionare il codice di configurazione corrispondente (prefisso o suffisso), quindi scansionare i caratteri desiderati (fino a 10) utilizzando i codici a barre della tabella dei caratteri. Confermare con il codice di test.

Cosa fare se il lettore non scansiona correttamente?

Verificare che il laser copra l'intero codice a barre e che l'angolo di lettura non sia a 90°. Assicurarsi che il codice a barre sia compatibile e pulito. Se il problema persiste, ripristinare le impostazioni predefinite.

Come mascherare i primi o gli ultimi caratteri di un codice a barre?

Scansionare il codice di configurazione del mascheramento, quindi scansionare il codice corrispondente al numero di caratteri da mascherare (es. "$02" per i primi 2). Utilizzare i codici da "\01" a "\10" per i valori numerici.

Questo lettore è compatibile con il mio sistema operativo?

Sì, il lettore viene riconosciuto automaticamente come dispositivo HID (tastiera) su Windows, macOS e Linux. Non è necessario alcun driver specifico.

Come pulire il lettore di codici a barre?

Scollegare il lettore, quindi pulirlo con un panno morbido e asciutto. Non immergerlo mai in acqua e non utilizzare prodotti chimici.

Quali precauzioni di sicurezza bisogna rispettare?

Non aprire l'apparecchio, evitare il contatto con acqua o umidità elevata, non esporlo a temperature estreme o urti violenti. Utilizzarlo solo come descritto nel manuale.

Il lettore funziona con codici a barre su schermo?

Sì, il lettore può leggere i codici a barre visualizzati su uno schermo (smartphone, tablet, computer) a condizione che il contrasto sia sufficiente e che lo schermo non sia in vetro riflettente.

Come ripristinare il lettore alle impostazioni di fabbrica?

Scansionare il codice a barre "Impostazioni predefinite" fornito nel manuale (sezione 6). Tutte le impostazioni personalizzate verranno cancellate.

MANUALE UTENTE 304351 Aplic

Grazie per aver scelto un prodotto aplic. Per utilizzare con soddisfazione l'apparecchio acquistato, si prega di leggere attentamente le seguenti istruzioni per l'uso.

1. Contenuto della confezione

• Lettore codice a barre
• Supporto
  • Cavo di collegamento da RJ45 a USB
• Istruzioni per l'uso

2. Dati tecnici

Alimentazione di tensione	DC 5V (tramite USB)
Modalità Scan	Scansione manualeScansione automaticaScansione permanente
Risoluzione min. 0,1mm
Classe laser Classe 1 norme di sicurezza laser
Protezione ESD Scarico aria 15kV
Resistenza agli urti Altezza di caduta da 1m su superfici solide
Codici a barre compatibili	2of5 Datalogic, 2of5 Interleaved, 2of5 Industrial, CODABAR, Code93, Code11, Code39, Code128, EAN8, EAN13, EAN14, EAN128, ISBN, MSI, UCC-14, UPC-A, UPC-E ecc.

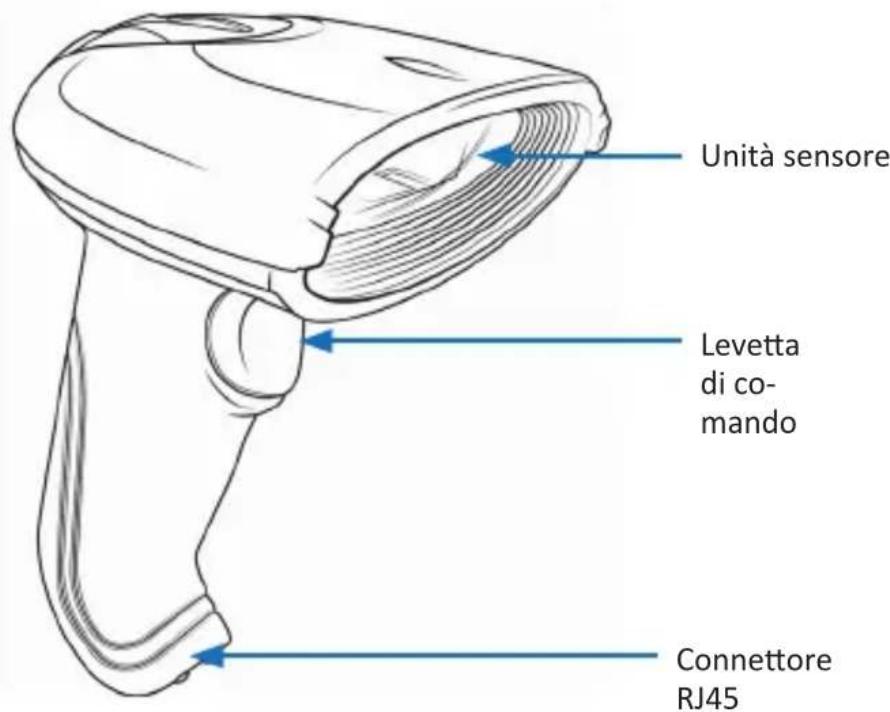

3. Dettagli del prodotto

4. Messa in funzione

Rimuovere il prodotto e gli accessori dalla confezione e togliere qualsiasi materiale di imballaggio. Collegare il cavo da RJ45 a USB al lettore di codici a barre tramite il connettore RJ45 e collegare il connettore USB ad una porta USB libera del computer. Per poter rimuovere il cavo sul lato inferiore del lettore di codici a barre è necessario premere verso il basso il dente d'incastro del connettore RJ-45 utilizzando un oggetto sottile (ad es. una graffetta piegata) e quindi staccare il cavo dal dispositivo. L'installazione dei driver si svolge automaticamente. Ora, il dispositivo è pronto per l'uso. Per effettuare delle impostazioni avanzate, proseguire con il capitolo "6 Impostazioni avanzate".

Nota sui codici 39 e 32: Se si vuole scansionare uno dei codice "Code39" o "Code32", consigliamo di disattivare prima l'altro codice, altrimenti non si possono escludere scansioni difettose!

5. Angolo di scansione

Per consentire una scansione senza errori, accertarsi che il lettore non venga tenuto ad angolo di 90° rispetto al codice a barre. Il lettore deve puntare verso il codice a barre e il laser deve coprire l'intero codice. In caso contrario potrebbero verificarsi errori.

6. Impostazioni avanzate

Per ulteriori impostazioni, quali l'attivazione o la disattivazione di tipi particolari di codici, si possono utilizzare le impostazioni ampliate. Scansionare i seguenti codici a barre per configurare il lettore.

Impostazioni avanzate

Informazioni sulla versione

Impostazioni di fabbrica

Impostazioni del buzzer

Buzzer off Buzzer on

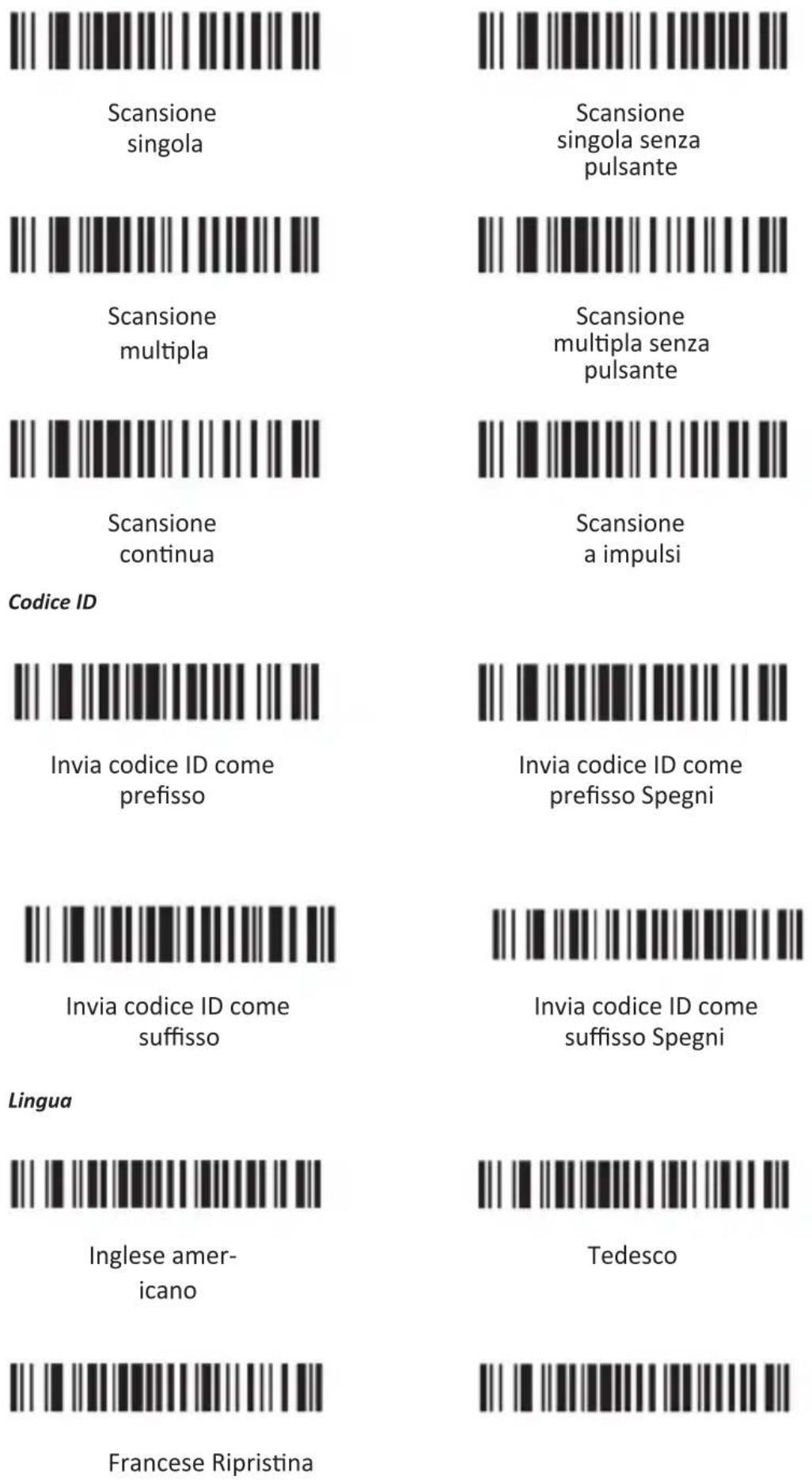

Modalità di lettura

Maiuscole e minuscole

Terminazione - Invio + Invio

Preambolo tutti codici - ETX

Preambolo tutti codici - STX

Nascondi primi caratteri

Nascondi ultimi caratteri

Codice 11
Impostazioni codice a barre

Disabilita codice 11

Abilita scansione ridondante codice 11 Codice 93

Disabilita scansione ridondante codice 11

Abilita codice 93

Disabilita codice 93

Codice 128

Abilita codice 128 Disabilita codice 128

Abilita scansione ridon- dante codice 128

Disabilita scansione ridondante codice 128

CODABAR

Invia carattere Start/Stop - on

Invia carattere Start/Stop - off

Carattere ID "k" Carattere ID "z"

Abilita spaziatura della larghezza del codice a barre

Disabilita spaziatura della larghezza del codice a barre

Interleaved/ITF25

Carattere ID "l" Carattere ID "z"

Carattere ID "j" Carattere ID "z"

Abilita conversione da UPC-A a EAN13

Disabilita conversione da UPC-A a EAN13

Abilita trasmissione bit di sistema

Disabilita trasmissione bit di sistema

UPC-E

Abilita conversione da UP-E a UPC-A

Disabilita conversione da UPC-E a UPC-A

Abilita trasmissione bit di sistema

Disabilita trasmissione bit di sistema

Abilita trasmissione del carattere di controllo

Disabilita trasmissione del carattere di controllo

Carattere ID "c" Carattere ID "z"

Abilita trasmissione bit di sistema

Disabilita trasmissione bit di sistema

Abilita trasmissione del carattere di controllo

Disabilita trasmissione del carattere di controllo

Carattere ID "e" Carattere ID "z"

Abilita trasmissione bit di sistema

Disabilita trasmissione bit di sistema

Abilita trasmissione del carattere di controllo

Disabilita trasmissione del carattere di controllo

Abilita codice 32 Disabilita codice 32

6.1 Aggiungere il prefisso

Per aggiungere un prefisso procedere come segue:

scansionare il codice a barre che segue. Questo passo fa sì che le impostazioni precedentemente impostate in questa voce vengano resettate.

Successivamente scansionare i codici a barre dei caratteri desiderati (massimo 10 caratteri). Per impostare un prefisso con le lettere "MG", scansionare i caratteri "M" e "G" in successione.

Se, a questo punto, si scansiona un codice a barre, il codice appena scansionato viene visualizzato davanti al codice a barre scansionato.

Scansionare i seguenti codici a barre "TEST" per verificare se l'impostazione del prefisso è avvenuta.

Dopo la scansione del codice a barre di prova, il lettore codice a barre visualizza "MGTEST". Se non è così, ripetere la procedura.

6.2 Aggiungere il suffisso

Per aggiungere un suffisso procedere come segue:

scansionare il codice a barre che segue. Questo passo fa sì che le impostazi- oni precedentemente impostate in questa voce vengano resettate.

Successivamente scansionare i codici a barre dei caratteri desiderati (massimo 10 caratteri). Per impostare un suffisso con le lettere "OK", scansionare i caratteri "O" e "K" in successione.

Se, a questo punto, si scansiona un codice a barre, il codice appena scansionato viene visualizzato dopo il codice a barre scansionato.

Scansionare i seguenti codici a barre "TEST" per verificare se l'impostazione del suffisso è avvenuta.

Dopo la scansione del codice a barre di prova, il lettore codice a barre visualizza "TESTOK". Se non è così, ripetere la procedura.

6.3 Nascondere i caratteri iniziali

Per nascondere i caratteri iniziali, procedere come segue:

scansionare il codice a barre che segue. Questo passo fa sì che le impostazioni precedentemente impostate in questa voce vengano resettate.

Nascondi i caratteri iniziali

Successivamente scansionare i codici a barre dei caratteri desiderati (massimo 10 caratteri). Ad esempio, per nascondere i primi due caratteri, scansionate il seguente codice a barre di impostazione "\$02".

Se, a questo punto, si scansiona un codice a barre, i primi due caratteri del codice appena scansionato vengono nascosti. Come test, scansionare il seguente codice a barre.

Se, a questo punto, si scansiona un codice a barre, il codice appena scansionato viene visualizzato come "3456789". Se non è così, ripetere la procedura.

6.3 Nascondere i caratteri finali

Per nascondere i caratteri finali, procedere come segue:

scansionare il codice a barre che segue. Questo passo fa sì che le impostazioni precedentemente impostate in questa voce vengano resettate.

Nascondi i caratteri finali

Successivamente scansionare i codici a barre dei caratteri desiderati (massimo 10 caratteri). Ad esempio, per nascondere gli ultimi due caratteri, scansionate il seguente codice a barre di impostazione "\$03".

Se, a questo punto, si scansiona un codice a barre, gli ultimi due caratteri del codice appena scansionato vengono nascosti. Come test, scansionare il seguente codice a barre

Se, a questo punto, si scansiona un codice a barre, il codice appena scansionato viene visualizzato come "987654". Se non è così, ripetere la procedura.

7. Mappa dei caratteri

La mappa dei caratteri alla fine delle presenti istruzioni per l'uso mostra tutti i caratteri che possono essere impostati con il lettore di codici a barre come suffisso e prefisso. Per nascondere i caratteri iniziali o finali, sono disponibili solo i codici a barre da "\01"(codice: SOH) a "\10" (codice: DLE).

8. Pulizia e cura

Prima della pulizia accertarsi che il lettore di codici a barre non sia collegato a una porta USB. Per la pulizia passare un panno asciutto e morbido sul lettore di codici a barre. L'apparecchio non deve essere in nessun caso immerso nell'acqua per effettuare la pulizia!

9. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni. Evitare il contatto con le tensioni di rete. Non cortocircuitare il prodotto. L'apparecchio non è impermeabile, utilizzarlo solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, acqua e neve. In ogni caso, tenere l'apparecchio lontano da elevate temperature.

Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo. Rispettare le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate.

Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

10. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.

Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale.

Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

Direttiva RAEE: 2012/19/UE

Numero reg. RAEE: DE 67896791

Con la presente la ditta WD Plus GmbH dichiara che il dispositivo 304351/20200312FS014 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia come stabilito dalla direttiva. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
