304628 - Lettore di codici a barre Aplic - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lettore di codici a barre wireless
Marca	Aplic
Modello	304628
Alimentazione	5 V CC tramite USB
Capacità della batteria	2000 mAh
Frequenza di funzionamento	2402 - 2480 MHz
Potenza di emissione	-1,12 dBm
Modalità di scansione	Manuale, automatica, continua
Resistenza agli urti	Caduta da 1 m su superficie solida
Temperatura di funzionamento	da -20 °C a +60 °C
Umidità di funzionamento	dal 5% al 95%
Codici a barre compatibili	CODABAR, Code93, Code11, Code39, Code39 full ASCII, Code128, EAN8, EAN13, EAN128, UCC-14, UPC-A, UPC-E, EAN14, Code32, MSI, Interleaved 2of5, Industrial 2of5, GS1
Connettività	Wireless (dongle USB) e cablata (cavo RJ45 verso USB)
Contenuto della confezione	Lettore, cavo RJ45 verso USB, dongle USB, supporto, manuale di istruzioni
Indicatore LED	Blu fisso (carica), blu fisso (connessione)
Manutenzione e pulizia	Panno morbido asciutto, non immergere in acqua
Sicurezza	Non aprire, evitare cortocircuiti, utilizzare in ambiente asciutto, tenere fuori dalla portata dei bambini
Pezzi di ricambio e riparabilità	Riparazioni solo da parte del fornitore originale
Informazioni generali	Conforme alla direttiva 2014/53/UE, RAEE: DE 67896761

Domande frequenti - 304628 Aplic

Come caricare il lettore di codici a barre?

Collegare il cavo RJ45 verso USB al lettore e inserire la porta USB in una porta USB libera del computer o in un adattatore di rete USB 5 V. Il LED blu si accende fisso durante la carica.

Come collegare il lettore in modalità wireless?

Inserire il dongle USB wireless fornito in una porta libera del terminale. Scansionare il codice a barre di abbinamento (vedere il manuale). Il LED blu si accende fisso una volta connesso.

Come utilizzare il lettore in modalità cablata?

Collegare il cavo RJ45 verso USB al lettore e a una porta USB del computer. Il lettore è quindi operativo senza necessità di dongle.

Come ripristinare le impostazioni di fabbrica?

Scansionare il codice a barre di ripristino delle impostazioni di fabbrica (vedere capitolo 6 del manuale). Quindi selezionare la modalità di connessione desiderata (wireless o cablata).

Quali tipi di codici a barre può leggere il lettore?

Il lettore supporta molti codici a barre: CODABAR, Code93, Code11, Code39, Code128, EAN8, EAN13, UPC-A, UPC-E, MSI, GS1 e molti altri. Consultare il manuale per l'elenco completo.

Come spegnere il lettore?

Scansionare il codice a barre di spegnimento (vedere capitolo 9.4). È anche possibile lasciarlo andare in standby automatico dopo un periodo definito.

Qual è la portata wireless del lettore?

La portata tipica è di circa 10 metri in interni (a seconda degli ostacoli). La frequenza utilizzata è 2,4 GHz.

Come pulire il lettore?

Utilizzare un panno morbido e asciutto per pulire l'apparecchio. Non immergerlo mai in acqua e evitare prodotti di pulizia aggressivi.

Cosa fare se il lettore non si accende?

Verificare che la batteria sia carica (collegare il cavo USB). Se il problema persiste, provare a ripristinare le impostazioni di fabbrica. Contattare il servizio post-vendita se necessario.

Il lettore è compatibile con il mio sistema operativo?

Il lettore si installa automaticamente su Windows, macOS e Linux tramite il dongle USB. Non è richiesto alcun driver specifico.

MANUALE UTENTE 304628 Aplic

Grazie per aver scelto un prodotto aplic. Per utilizzare con soddisfazione l'apparecchio acquistato, si prega di leggere attentamente le seguenti istruzioni per l'uso.

1. Contenuto della confezione

• Lettore codice a barre
  • RJ45 per cavo di ricarica USB
• Dongle wireless USB
• Istruzioni per l'uso
• Supporto

2. Dati tecnici

Alimentazione di tensione DC	5V (tramite USB)
Campo di frequenza 2402-2480 MHz
Potenza di trasmissione -1,12dBm
Capacità della batteria 2000 mAh
Modalità Scan	Scansione manualeScansione automaticaScansione permanente
Resistenza agli urti Altezza di caduta da 1m su superfici solide
Temperatura d'esercizio da -20°C a +60°C / da 5% a 95% umidità dell'aria
Codici a barre compatibili CODABAR, Code93, Code 11,Code39, Code39 full ASCII, Code128, EAN8, EAN13, EAN128, UCC-14, UPC-A, UPC-E, EAN14, Code32, MSI, Interleaved 2of5, Industrial 2of5, GS1

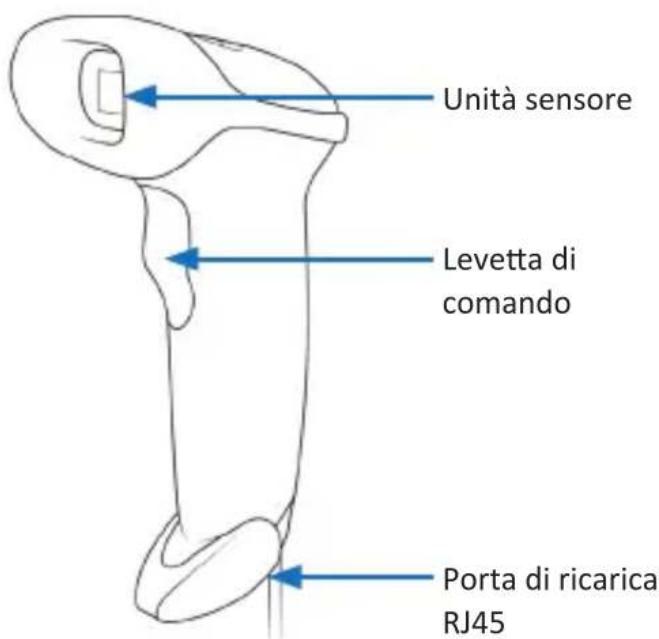

3. Dettagli del prodotto

4. Messa in funzione

Rimuovere il prodotto e gli accessori dalla confezione e togliere qualsiasi materiale di imballaggio. Prima dell'utilizzo caricare completamente il lettore di codici a barre. A tale scopo collegare l' RJ45 con il cavo USB tramite la presa RJ-45 con il lettore di codici a barre e inserire il connettore USB in una porta USB libera del PC o a un adattatore di corrente USB 5V. Per poter rimuovere il cavo sul lato inferiore del lettore di codici a barre è necessario premere verso il basso il dente d'incastro della presa RJ-45 e staccare il cavo.

Per mettere in funzione l'apparecchio, collegare il ricevitore USB a una presa libera del PC, notebook o tablet. Scansionare il codice a barre che segue.

L'installazione dei driver si svolge automaticamente. Ora, il dispositivo è pronto per l'uso. Per effettuare impostazioni avanzate, proseguire con il capitolo "9 Impostazioni avanzate".

Nota: Se si desidera utilizzare il dispositivo con un cavo, collegare il cavo in dotazione ad una porta USB disponibile sul computer e allo scanner di codici a barre. Se in seguito si desidera utilizzare nuovamente la funzione wireless, scansionare il codice a barre „abbinamento“ nel capitolo seguente.

5. Stabilire un collegamento

Collegare il dongle wireless USB in dotazione a una porta libera del vostro terminale desiderato. Successivamente scansionare il codice per potersi collegare al dongle:

6. Ripristinare alle impostazioni di fabbrica

Per ripristinare il lettore codici a barre alle impostazioni di fabbrica, è necessario scansionare il seguente codice. Una volta scansionato il codice, selezionare il metodo di collegamento desiderato (Wireless Mode o Wired Mode) così come già descritto nelle istruzioni per l'uso.

Possono essere scansionati i seguenti codici a barre per impostare la lingua d'immissione.

8. Attivare/disattivare i codici a barre

Possono essere scansionati i seguenti codici a barre per attivare o disattivare i codici a barre più attuali:

Leggere tutti i codi- ci - accensione

Leggere tutti i codi- ci - spegnimento

9. Impostazioni avanzate

9.1. Modalità Scan

Possono essere scansionati i seguenti codici a barre per attivare diverse modalità Scan.

Scansione permanente

Scansione automatica

9.2. Velocità Upload

Lettura dei dati Tutti i dati

9.4. Spegnere l'apparecchio

Per spegnere l'apparecchio, scansionare il seguente codice:

L'apparecchio in modalità Sleep dopo il periodo preimpostato. Scansionare il seguente codice (modalità d'impostazione "Sleep") e infine il codice a barre con l'orario desiderato:

Modalità d'impostazione Sleep

5 minuti Nessun Sleep

9.6. Impostazioni ID

È possibile inserire un ID tra 00-99 davanti al codice a barre scansionato. Innanzitutto, scansionare il codice a barre “Impostazioni ID” e infine i numeri ID desiderati.

- si illumina fisso durante la fase di carica.

Luce blu:

- si illumina fisso, non appena l'apparecchio è collegato.

11. Pulizia e cura

Prima della pulizia accertarsi che il lettore di codici a barre non sia collegato a una porta USB e che sia spento. Per la pulizia passare un panno asciutto e morbido sul lettore di codici a barre. L'apparecchio non deve essere in nessun caso immerso nell'acqua per effettuare la pulizia!

12. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni. Evitare il contatto con le tensioni di rete. Non cortocircuitare il prodotto. L'apparecchio non è impermeabile, utilizzarlo solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, acqua e neve. Tenere lontano il prodotto da temperature alte. Inoltre, non esporlo a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo. Rispettare le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

13. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I relativi componenti devono essere consegnati a un centro di riciclaggio o centro di smaltimento in modo separato, in quanto elementi velenosi o pericolosi in caso di smaltimento improprio possono danneggiare in modo permanente l'ambiente. Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

14. Note sullo smaltimento delle batterie

Con la vendita di batterie o con la consegna di apparecchi che contengono batterie, il fornitore è tenuto a richiamare l'attenzione del cliente su quanto segue: Quale utente finale, il cliente è obbligato per legge a restituire le batterie usate. Può restituire gratuitamente le batterie vecchie, che il fornitore tiene o ha tenuto nel proprio assortimento come batterie nuove, presso il magazzino (indirizzo di spedizione) del fornitore. I simboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% in peso di piombo, Cd = la batteria contiene più dello 0,002% in peso di cadmio, Hg = la batteria contiene più dello 0,0005% in peso di mercurio.

Il simbolo del cassonetto barrato significa che la batteria non deve essere smaltita come rifiuto domestico.

Direttiva RAEE: 2012/19/UE

Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che il dispositivo 304628/20200610HZ006 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia come stabilito dalla direttiva 2014/53/UE. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, http://downloads.ganzeinfach.de/search/model/304628
