BEDIENUNGSANLEITUNG 304628 Aplic

Vielen Dank, dass Sie sich für ein Produkt von aplic entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• Barcodescanner
  • RJ45 zu USB-Ladekabel
• USB-Wirelessdongle
  • Bedienungsanleitung
• Halterung

2. Technische Daten

Spannungsversorgung DC 5V (über USB)
Frequenzbereich 2402-2480 MHz
Sendeleistung -1,12dBm
Akkukapazität 2000 mAh
Scan-Modi	Manuelles ScannenAutomatisches ScannenDauerhaftes Scannen
Stoßfestigkeit Sturzhöhe aus 1m auf festen Oberflächen
Arbeitstemperatur -20°C	bis +60°C / 5% bis 95% Luftfeuchtigkeit
Kompatible Strichcodes	CODABAR, Code93, Code 11,Code39, Code39 full ASCII, Code128, EAN8, EAN13, EAN128, UCC-14, UPC-A, UPC-E, EAN14, Code32, MSI, Interleaved 2of5, Industrial 2of5, GS1

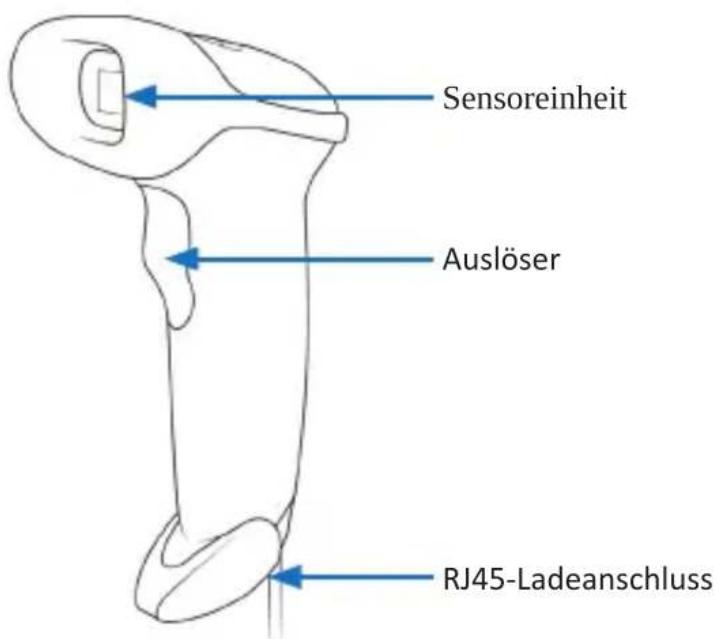

3. Produkt-Details

Sensoreinheit Auslöser RJ45-Ladeanschluss

4. Inbetriebnahme

Entnehmen Sie das Gerät und das Zubehör aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Laden Sie den Barcodescanner vor der ersten Benutzung vollständig auf. Verbinden Sie dafür das RJ45 zu USB-Kabel über den RJ-45 Anschluss mit dem Barcodescanner und stecken Sie den USB-Anschluss an einen freien USB-Port Ihres Computers oder an einen 5V USB-Stromadapter. Um das Kabel an der Unterseite des Barcodescanners entfernen zu können, ist es notwendig, die Rastnase des RJ-45 Anschlusses herunterzudrücken und das Kabel zu lösen.

Um das Gerät in Betrieb zu nehmen, müssen Sie den USB-Empfänger an einen freien Anschluss Ihres Computers, Notebooks oder Tablets anschließen. Scannen Sie den nachfolgenden Code:

Die Treiberinstallation erfolgt vollautomatisch. Das Gerät ist im Anschluss betriebsbereit. Um erweiterte Einstellungen vorzunehmen, fahren Sie bitte mit Kapitel "9. Erweiterte Einstellungen" fort.

Hinweis: Wenn Sie das Gerät mit Kabel verwenden möchten, stecken Sie das mitgelieferte Kabel in einen freien USB-Anschluss Ihres Computers und in den Barcodescanner. Sollten Sie anschließend die Wireless-Funktion wieder verwenden wollen, scannen Sie den „Pairing“-Barcode im nachfolgenden Kapitel.

5. Verbindung herstellen

Verbinden Sie den mitgelieferten USB-Wireless-Dongle mit einem freien Anschluss Ihres gewünschten Endgerätes. Scannen Sie den nachfolgenden Code, um sich mit dem Dongle zu verbinden:

6. In die Werkseinstellungen zurücksetzen

Um den Barcodescanner in die Werkseinstellungen zurückzusetzen, müssen Sie den nachfolgenden Code scannen. Nachdem Sie den Code gescannt haben, wählen Sie, wie bereits am Anfang der Bedienungsanleitung beschrieben, die gewünschte Verbindungsmethode aus (Wireless Mode oder Wired Mode):

Die folgenden Barcodes können gescannt werden, um die Eingabesprache einzustellen.

Die folgenden Barcodes können gescannt werden, um die gängigsten Barcodes zu aktivieren oder zu deaktivieren:

Alle Codes lesen - Einschalten

Alle Codes lesen - Ausschalten

9. Erweiterte Einstellungen

9.1. Scan-Modi

Die folgenden Barcodes können gescannt werden, um verschiedene Scan-Modi zu aktivieren.

Automatisches Scannen

9.2. Upload-Geschwindigkeit

Daten auslesen Alle Daten

9.4. Gerät ausschalten

Um das Gerät abzuschalten, scannen Sie den nachfolgenden Code:

Das Gerät begibt sich nach einer eingestellten Zeit in den Sleep-Modus. Scannen Sie dafür den nachfolgenden Barcode („Sleep-Einstellungsmodus) und anschließend den Barcode mit der gewünschten Zeit:

Sleep-Einstellungsmodus

20 Sekunden 1 Minute

5 Minuten Kein Sleep

9.6. ID-Einstellungen

Sie haben die Möglichkeit, eine ID zwischen 00-99 vor Ihren gescannten Barcode einzufügen. Scannen Sie dafür zuerst den „ID-Einstellungen“-Barcode und anschließend die gewünschte/n ID-Zahlen.

- Leuchtet während des Ladevorgangs dauerhaft.

Blaues Licht:

- Leuchtet dauerhaft, sobald das Gerät verbunden ist.

11. Reinigung und Pflege

Stellen Sie vor der Reinigung sicher, dass der Barcodescanner an keinem USB-Port angeschlossen und ausgeschaltet ist. Verwenden Sie zur Reinigung ein weiches trockenes Tuch und wischen Sie den Barcodescanner sorgfältig ab. Das Gerät darf auf keinen Fall zum Reinigen in Wasser getaucht werden!

12. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

13. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Herstel ler, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/

und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stoff-trennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

14. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 304628/20200610HZ006 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, http://downloads.ganzeinfach.de/search/model/304628
