303480 - Barcode-Scanner Aplic - Kostenlose Bedienungsanleitung

Produkttyp	Barcodeleser
Marke	Aplic
Modell	303480
Abmessungen (H x B x T)	Ca. 15 x 7 x 5 cm
Gewicht	Ca. 150 g
Stromversorgung	USB-betrieben (5V DC)
Schnittstelle	USB (kabelgebunden)
Scan-Technologie	Linear-Imager oder Laser (typisch)
Unterstützte Barcodes	1D-Barcodes (UPC, EAN, Code 39, Code 128, usw.)
Scangeschwindigkeit	Bis zu 200 Scans pro Sekunde
Arbeitsabstand	Bis zu 30 cm (typisch)
Betriebstemperatur	0°C bis 40°C
Lagertemperatur	-20°C bis 60°C
Luftfeuchtigkeit	5% bis 90% nicht kondensierend
Sturzfestigkeit	1,5 m auf Beton
Kabellänge	1,5 m (typisch)
Kompatibilität	Windows, macOS, Linux (Plug-and-Play)
Lichtquelle	LED (Augensicher Klasse 1)
Wartung	Linse mit weichem, trockenem Tuch reinigen; Lösungsmittel vermeiden
Sicherheit	CE-, FCC-konform
Ersatzteile / Reparierbarkeit	Ersatzkabel und Scannerkopf erhältlich; Reparaturhinweise im Handbuch
Handbuchsprachen	Englisch, Deutsch (Handbuch als PDF erhältlich)
Garantie	1 Jahr (typisch)

Häufig gestellte Fragen - 303480 Aplic

Wie schließe ich den Aplic 303480 Barcodeleser an meinen Computer an?

Stecken Sie das USB-Kabel in einen freien USB-Anschluss Ihres Computers. Das Gerät wird automatisch als Tastatur erkannt, Treiber sind nicht erforderlich.

Warum scannt mein Barcodeleser nicht?

Überprüfen Sie, ob das Kabel fest angeschlossen ist. Stellen Sie sicher, dass der Barcode nicht beschädigt oder reflektierend ist. Vergewissern Sie sich auch, dass der Leser auf den korrekten Barcode-Typ eingestellt ist.

Kann ich diesen Leser mit einem Smartphone oder Tablet verwenden?

Es funktioniert möglicherweise mit Geräten, die USB OTG unterstützen. Für Android-Geräte ist ein OTG-Adapter erforderlich; iOS benötigt normalerweise einen Lightning-auf-USB-Adapter.

Wie reinige ich die Linse des Barcodelesers?

Verwenden Sie ein weiches, fusselfreies Tuch, das leicht mit Wasser oder einem milden Glasreiniger angefeuchtet ist. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel.

Welche Barcode-Typen unterstützt der Aplic 303480?

Er unterstützt gängige 1D-Barcodes wie UPC, EAN, Code 39, Code 128, ITF und Codabar.

Kann ich den Leser so konfigurieren, dass ein Präfix oder Suffix hinzugefügt wird?

Ja, im Handbuch sind Konfigurationsbarcodes zum Hinzufügen von Präfixen, Suffixen oder zum Festlegen anderer Parameter verfügbar. Scannen Sie den entsprechenden Barcode aus dem Handbuch.

Benötigt der Leser Batterien?

Nein, er wird über das USB-Kabel mit Strom versorgt. Für den Betrieb sind keine Batterien erforderlich.

Was ist die maximale Lesedistanz?

Normalerweise bis zu 30 cm (12 Zoll) bei Standard-Barcodes, abhängig von Auflösung und Umgebungslicht.

Ist der Aplic 303480 mit macOS oder Linux kompatibel?

Ja, er funktioniert als Plug-and-Play HID-Tastatur unter Windows, macOS und Linux. Es sind keine speziellen Treiber erforderlich.

Wo finde ich das vollständige Benutzerhandbuch?

Das Handbuch steht auf notice-facile.com kostenlos als PDF zum Download zur Verfügung. Suchen Sie nach Modell 303480 Aplic.

BEDIENUNGSANLEITUNG 303480 Aplic

Mod.-Nr.: 303480/20191230FS014

Table of contents

1. Deutsch .... 3
2. English 23

Vielen Dank, dass Sie sich für ein Produkt von aplic entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1 Lieferumfang

• Barcodescanner
  • RJ45 zu USB-Anschlusskabel
• Bedienungsanleitung

2 Technische Daten

Spannungsversorgung	DC 5V (über USB)
Scan-Modi	Manuelles ScannenAutomatisches ScannenDauerhaftes Scannen
Auflösung	min. 0,1mm
Frequenzbereich / EIRP	2402-2480MHz / -0,99dBm
Laser-Klasse	Klasse 1 Laser-Sicherheitsbestimmungen
ESD-Schutz	15kV Luftentladung
Stoßfestigkeit	Sturzhöhe aus 1m auf feste Oberflächen
Kompatible Strichcodes	2of5 Datalogic, 2of5 Interleaved, 2of5 Industrial, CODABAR, Code93, Code11, Code39, Code128, EAN8, EAN13, EAN14, EAN128, ISBN, MSI, UCC-14, UPC-A, UPC-E etc.

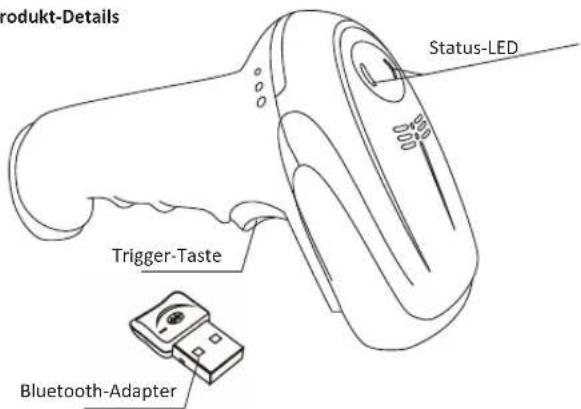

3 Produkt-Details

4 Inbetriebnahme

Entnehmen Sie das Gerät und das Zubehör aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Laden Sie das Gerät zuerst vollständig auf, indem Sie das RJ45 zu USB-Kabel über den RJ45-Anschluss mit dem Barcodescanner und dem mitgelieferten Ladegerät verbinden. Um das Gerät einzuschalten, drücken Sie die „Trigger“-Taste. Der Signalton ertönt doppelt und die Status-LED ist eingeschaltet. Um das Gerät auszuschalten, drücken Sie die „Trigger“-Taste für 5 Sekunden.

Hinweis zu Code 39 und Code 32: Wenn Sie eine der Codearten „Code39“ oder „Code32“ scannen möchten, empfehlen wir, den jeweils anderen Code zuerst zu deaktivieren, da anderenfalls fehlerhafte Scans nicht auszuschließen sind!

5 Bluetooth-Verbindung herstellen

Drücken Sie die „Trigger“-Taste für 10 Sekunden oder scannen Sie den nachfolgenden Barcode, um den Kopplungsmodus zu aktivieren.

scan and match

Android / iOS

Stellen Sie sicher, dass der Kopplungsmodus des Barcodescanners aktiviert ist. Falls dies nicht der Fall sein sollte, schalten Sie den Kopplungsmodus ein. Öffnen Sie im Anschluss die Bluetooth-Einstellungen Ihres Android- oder iOS-Gerätes und starten Sie den Bluetooth-Suchlauf. Verbinden Sie sich im Anschluss mit dem Barcodescanner.

Windows

Stellen Sie sicher, dass der Kopplungsmodus des Barcodescanners aktiviert ist. Falls dies nicht der Fall sein sollte, schalten Sie den Kopplungsmodus ein. Stecken Sie den Bluetooth Adapter in einen USB-Port Ihres Computers. Öffnen Sie die Bluetooth-Einstellungen und fügen Sie ein Gerät hinzu. Schalten Sie den Scanner ein und scannen Sie den Barcode „scan and match“, oder drücken und halten Sie die „Trigger“-Taste für 10 Sekunden. Die Status-LED blinkt schnell und der Kopplungsmodus wird aktiviert. Drücken Sie nun auf „Bluetooth- oder anderes Gerät hinzufügen“ und anschließend auf „Bluetooth“. Im folgenden Fenster sehen Sie alle Bluetooth-Geräte, die aktuell im Empfangsbereich sind. Verbinden Sie sich mit „APLIC-303480“. Der Barcodescanner kann nun an Ihrem Computer verwendet werden.

5 Scanwinkel

Um ein fehlerfreies Scannen zu ermöglichen, stellen Sie sicher, dass der Scanner nicht im 90° Winkel zu dem Barcode gehalten wird. Der Scanner muss auf den Barcode zielen und der Laser den gesamten Barcode bedecken. Sollte dies nicht der Fall sein, ist es möglich, dass eventuell Fehler auftreten können.

6 Erweiterte Einstellungen

Um weitere Einstellungen wie etwa das Aktivieren oder Deaktivieren von bestimmten Code-Arten vorzunehmen, können Sie die erweiterten Einstelungen nutzen. Scannen Sie die folgenden Barcodes ein, um den Scanner zu konfigurieren

Hinweis:

Der Bluetooth Barcodescanner wird in den Werkseinstellungen ausgeliefert. Das Gerät kann direkt benutzt werden. Bitte scannen Sie keine Barcodes aus der Anleitung, um den Scanner zu testen. Sollten Sie einen falschen Einstellungs-Barcode gescannt haben, oder ungewöhnliche Fehler auftreten, scannen Sie die unteren Barcodes, um den Barcodescanner auf Werkseinstellungen zurückzusetzen.

Der Barcodescanner besitzt einen Normal- sowie einen Inventurmodus.

• Mit dem herkömmlichen Normal-Modus wird der gelesene Barcode in Echzeit an Computer, Notebook oder z.B. Tablet transferiert.
• Im Inventur-Modus haben Sie die Möglichkeit, den internen Speicher des Barcodescanners zu verwenden. Der Barcodescanner speichert die Barcodes, die gelesen werden, ab.
• "Upload Data": Mit diesem Barcode können Sie die gespeicherten Barcodes auslesen. Diese werden an Ihrem Computer, Notebook oder Tablet ausgegeben.
  • "Total Number of Data": Mit diesem Barcode können Sie einsehen, wie viele Barcodes der Scanner aktuell im Speicher abgelegt hat.

- "Clear Data": Mit diesem Barcode lassen sich alle gespeicherten Codes, die mit dem "Inventur-Modus" gespeichert wurden, aus dem Speicher löschen.

Normal Mode

Inventory Mode

Upload Data

Scannen Sie zuerst den „Sleep Time“ Barcode und anschließend den Barcode mit der gewünschten Dauer.

Sleep Time

20 seconds

30 seconds

60 seconds

2 minutes

Sprachauswahl (Bluetooth-Modul)

America Germany(default)

France

Bluetooth-Übertragungsgeschwindigkeit

Low Speed

High Speed (default)

Ausschalten / Versions-Informationen

Shutdown

Default value

Software Version

Hardware Version

Lese-Modi

Single scan

Sprachauswahl (Kabelgebundener Modus)

America

Germany

France

Italy

Groß- oder Kleinschreibung

Capital Lower case

Reset

6.1 Prefix hinzufügen

Um einen Prefix hinzuzufügen, gehen Sie wie folgt vor:

Scannen Sie den nachfolgenden Code. Dieser Schritt bewirkt, dass zuvor eingestellte Einstellungen in diesem Punkt zurückgesetzt werden.

Scannen Sie im Anschluss die Barcodes der gewünschten Zeichen ein (Maximal 10 Zeichen). Um zum Beispiel ein Prefix mit den Buchstaben "MG" einzustellen, scannen Sie die Zeichen "M" und "G" nacheinander ein.

Wenn Sie nun einen Barcode scannen, wird der eben gescannte Code vor dem Barcode anzgezeigt.

Scannen Sie den folgenden "TEST"-Barcode, um zu überprüfen, ob die Prefix-Einstellung übernommen wurde.

Der Barcodescanner zeigt nach dem Scannen des Testbarcodes "MGTEST" an. Wenn dies nicht der Fall ist, wiederholen Sie den Vorgang.

6.2 Suffix hinzufügen

Um einen Suffix hinzuzufügen, gehen Sie wie folgt vor:

Scannen Sie den nachfolgenden Code. Dieser Schritt bewirkt, dass zuvor eingestellte Einstellungen in diesem Punkt zurückgesetzt werden.

Scannen Sie danach die Barcodes der gewünschten Zeichen ein (maximal 10 Zeichen). Um etwa ein Suffix mit den Buchstaben "OK" einzustellen, scannen Sie die Zeichen "O" und "K" nacheinander ein.

Wenn Sie einen Barcode scannen, wird der eben gescannte Code hinter dem Barcode anzgezeigt.

Scannen Sie den folgenden "TEST"-Barcode, um zu überprüfen, ob die Suffix-Einstellung übernommen wurde.

Der Barcodescanner zeigt nach dem Scannen des Testbarcodes "TESTOK" an. Wenn dies nicht der Fall ist, wiederholen Sie den Vorgang.

6.3 Verdecken der vorderen Zeichen

Um vordere Zeichen von einem Barcode zu verdecken, gehen Sie wie folgt vor:

Scannen Sie den nachfolgenden Code. Dieser Schritt bewirkt, dass zuvor eingestellte Einstellungen in diesem Punkt zurückgesetzt werden.

Scannen Sie die Barcodes der gewünschten Zeichen ein (maximal 10 Zeichen). Um zum Beispiel die ersten beiden Zeichen zu verdecken, scannen Sie den folgenden Barcode Einstellungscode "2".

Wenn Sie nun einen Barcode scannen, werden die ersten beiden Zeichen der anschließend gescannten Barcodes ausgeblendet. Scannen Sie als Test den folgenden Barcode.

Wenn Sie nun einen Barcode scannen, wird der eben gescannte Code als "3456789" angezeigt. Sollte dies nicht der Fall sein, wiederholen Sie bitte den Vorgang.

6.4 Verdecken der hinteren Zeichen

Um hintere Zeichen von einem Barcode zu verdecken, gehen Sie wie folgt vor:

Scannen Sie den nachfolgenden Code. Dieser Schritt bewirkt, dass zuvor eingestellte Einstellungen in diesem Punkt zurückgesetzt werden.

Scannen Sie anschließend die Barcodes der gewünschten Zeichen ein (Maximal 10 Zeichen). Um zum Beispiel die letzten drei Zeichen zu ver decken, scannen Sie den Einstellungscode "3".

Sofern Sie nun einen Barcode scannen, werden die letzten beiden Zeichen der anschließend gescannten Barcodes ausgeblendet. Scannen Sie als Test den folgenden Barcode

Wenn Sie danach einen Barcode scannen, wird der eben gescannte Code als "987654" angezeigt. Sollte dies nicht der Fall sein, wiederholen Sie den Vorgang.

7 Zeichentabelle

Die Zeichentabelle am Ende dieser Bedienungsanleitung zeigt alle Zeichen, die mit dem Barcodescanner zum Beispiel als Suffix oder Prefix eingestellt werden können. Für das Verdecken der vorderen oder hinteren Zeichen sind nur die Barcodes "1" bis "9" verfügbar.

8 Reinigung und Pflege

Stellen Sie vor der Reinigung sicher, dass der Barcodescanner an keinem USB-Port angeschlossen ist. Verwenden Sie zur Reinigung ein weiches trockenes Tuch und wischen Sie den Barcodescanner sorgfältig ab. Das Gerät darf auf keinen Fall zum Reinigen in Wasser getaucht werden!

9 Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

10 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Herstel ler, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht.

Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

11 Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303480/20191230FS014 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/S3/EU befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://www.ganzeinfach.de/
