302626 - Kamera Aplic - Kostenlose Bedienungsanleitung

Produkttyp	Dashcam
Marke	Aplic
Modell	302626
Ladespannung	DC 5V
Akkukapazität	300 mAh
Videoauflösungen	1080p, 720p, WVGA, VGA, QVGA
Kameraauflösungen	12M, 10M, 8M, 5M, 3M, 2MHD, 1.3M, VGA
Speicher	microSD-Karte bis zu 32 GB
Sprachen	13 Sprachoptionen
Besondere Funktionen	G-Sensor, Bewegungserkennung, Endlosschleifenaufnahme, automatische Abschaltung, Datumsanzeige
Schnittstellen	miniHDMI, mini-USB-Ladeanschluss, microSD-Steckplatz
Display	Integriertes LCD-Display
Stromversorgung	12-24V Fahrzeugadapter
Montage	Saugnapfhalterung mit Verriegelungsschalter
Abmessungen (ca.)	Nicht angegeben, typische Dashcam-Größe
Gewicht (ca.)	Nicht angegeben, typisches Dashcam-Gewicht
Wartung	Trocken halten, hohe Luftfeuchtigkeit und Temperaturschwankungen vermeiden
Sicherheit	Nicht öffnen, kurzschließen oder im Freien verwenden; von Kindern fernhalten
Ersatzteile / Reparierbarkeit	Hersteller kontaktieren; nicht autorisierte Reparatur führt zum Erlöschen der Garantie
Entsorgung	WEEE-konform, getrennt vom Hausmüll recyceln
Allgemeine Informationen	Benutzerhandbuch als PDF zum Download verfügbar

Häufig gestellte Fragen - 302626 Aplic

Wie schalte ich die Dashcam ein?

Drücken und halten Sie die ON/OFF-Taste, um das Gerät einzuschalten. Es schaltet sich auch automatisch ein, wenn es an den Fahrzeugladegerät angeschlossen wird.

Welche Speicherkarte unterstützt die Dashcam?

Die Dashcam unterstützt eine microSD-Karte mit einer Kapazität von bis zu 32 GB.

Wie starte ich die Videoaufnahme?

Im Videomodus (Standard) drücken Sie die OK-Taste, um die Aufnahme zu starten oder zu stoppen. Die Aufnahme beginnt automatisch, wenn Strom angeschlossen wird.

Was ist der G-Sensor und wie funktioniert er?

Der G-Sensor erkennt Beschleunigung oder Kollision. Bei Auslösung startet er automatisch die Aufnahme und schützt das Video vor Überschreiben.

Kann ich die Bewegungserkennung während der Fahrt verwenden?

Nein, die Bewegungserkennung ist für die Überwachung im geparkten Zustand mit externer Stromversorgung vorgesehen. Sie sollte während der Fahrt nicht aktiviert werden.

Wie kann ich Videos auf einem Fernseher abspielen?

Schließen Sie die Dashcam über die miniHDMI-Schnittstelle an einen Fernseher an. Der Inhalt der SD-Karte kann dann auf dem Fernseher angezeigt werden.

Wie ändere ich die Videoauflösung?

Drücken Sie im Videomodus MENU, um die Einstellungen zu öffnen. Navigieren Sie zu 'Bildgröße' und wählen Sie die gewünschte Auflösung (z.B. 1080p, 720p).

Was bewirkt die Endlosschleifenaufnahme?

Die Endlosschleifenaufnahme zeichnet kontinuierlich Video auf. Wenn die Speicherkarte voll ist, werden die ältesten Dateien überschrieben, um eine ununterbrochene Aufnahme zu ermöglichen.

Wie stelle ich Datum und Uhrzeit ein?

Gehen Sie zu den Systemeinstellungen (zweimal MENU drücken), wählen Sie 'Datum', dann 'Ein', dann 'Datum einstellen' und verwenden Sie die AUF/AB-Tasten, um Werte einzustellen. Bestätigen Sie mit MODE.

Wie setze ich die Dashcam zurück?

Drücken Sie die Reset-Taste mit einer kleinen Nadel oder Büroklammer, um das Gerät auf die Werkseinstellungen zurückzusetzen.

BEDIENUNGSANLEITUNG 302626 Aplic

Mod.-Nr.: 302626/20161109SZ181

Table of contents

1. Deutsch....3
2. English....15

Vielen Dank, dass Sie sich für ein Produkt von aplic entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1 Lieferumfang

• Dashcam
  • 12-24V KFZ-Adapter
  • USB zu miniUSB-Kabel
• Saugnapf-Halterung

2 Technische Daten

Ladespannung DC 5V
Batteriekapazität 300mAh
Video-Auflösungen 1080p, 720p, WVGA, VGA, QVGA
Kamera-Auflösungen 12M, 10M, 8M, 5M, 3M, 2MHD, 1.3M, VGA,
Speicher externe microSD-Karte (bis zu 32GB)
Sprachen 13 verschiedene Sprachoptionen
Features • Bewegungserkennung• G-Sensor• Auto Off• Loop-Aufnahme• Datumsanzeige

3 Funktionen

Die Dashcam ermöglicht Ihnen eine Videoaufzeichnung sowie Bildaufnahme mit externer Speicherung. Dashcams sind in vielen Ländern verbreitet und die Aufnahmen können unter gewissen Umständen als Hilfe für Versicherungsfälle oder bei Gerichtsverfahren verwendet werden.

Hinweis: In den meisten Gerichts- oder Versicherungsverfahren werden Aufnahmen von Dashcams in Deutschland bisher nicht als Beweismaterial anerkannt.

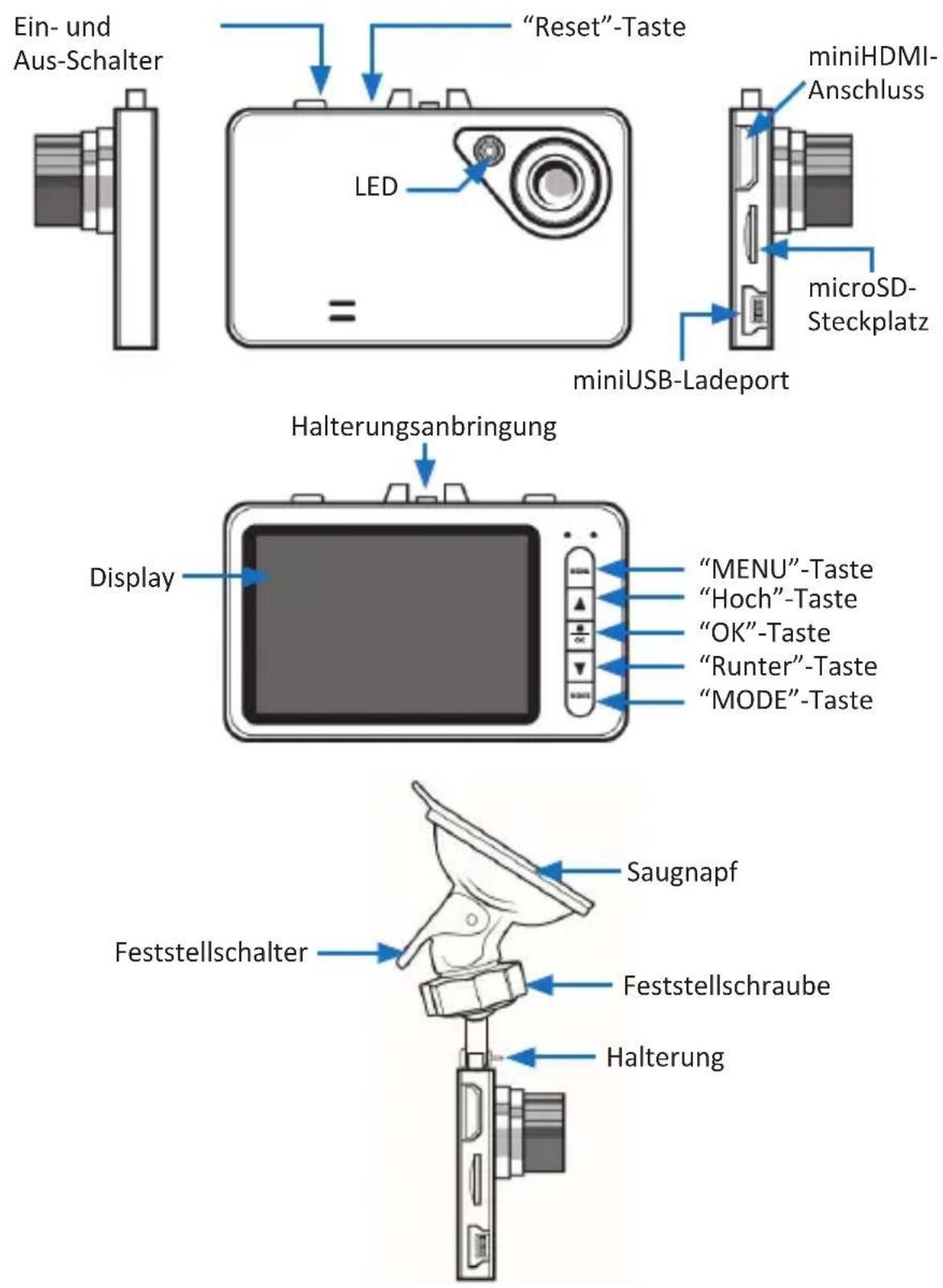

4 Produkt-Details

5 Besondere Funktionen

G-Sensor

Die Dashcam ist mit einem G-Sensor ausgestattet. Falls die Kamera Beschleunigungen, Verzögerungen oder spezielle Bewegungen erkennt, z.B. im Falle einer Kollision oder einer unerwarteten Beschleunigung, wird eine Aufzeichnung gestartet und das aufgenommen Videomaterial vor dem Überschreiben geschützt.

Alternativ können Sie durch Drücken der "MENU"-Taste die aktuelle Aufnahme vor dem Überschreiben schützen. Drücken Sie erneut auf die Taste, um die Funktion auszuschalten.

Bewegungserkennung

Die Bewegungserkennung sollte nicht beim Fahren eingesetzt werden. Dieser Modus ist hauptsächlich für die Videoüberwachung konzipiert, wenn Sie z.B. Ihr Auto an der Straße parken. Stellen Sie in diesem Fall sicher, dass die Dashcam mit einer externen Energiequelle wie z.B. eine Powerbank versorgt wird. Die Dashcam registriert jegliche Bewegungen vor der Kamera und nimmt diese automatisch auf.

Loop-Aufnahme

Die Dashcam zeichnet in diesem Modus Videos auf. Sobald der Speicherplatz vollständig belegt ist, fängt das Gerät an, die Speicherkarte zu überschreiben. Dieses Feature bewirkt eine verlängerte Aufnahmedauer mit limitiertem Speicherplatz.

Medienwiedergabe über HDMI

Dank des miniHDMI-Anschlusses ist es möglich, die Inhalte der SD-Karte auf einem Fernsehgerät wiederzugeben.

6 Tastenfunktionen

Ein/Aus-Taste •	Drücken und halten, um das Gerät ein- oder auszuschalten. • Im eingeschalteten Zustand drücken, um die LED an der Frontseite ein- oder auszuschalten.
“MENU”-Taste	• Drücken, um das Video- und Einstellungsmenü zu öffnen • Während einer aktiven Aufnahme drücken, um die aktuelle Aufnahme vor dem Überschreiben zu schützen
“Hoch”-Taste Hoch (Navigation im Menü), + Zoom
“OK”-Taste Bestätigen (OK)
“Runter”-Taste Runter (Navigation im Menü), - Zoom
“MODE”-Taste Drücken, um den Modus zu wechseln (Video, Foto, Galerie)
“RESET”-Taste Drücken, um das Gerät zurückzusetzen

7 Inbetriebnahme

Einlegen der Speicherkarte

Legen Sie zuerst eine Speicherkarte mit bis zu 32GB Speicherkapazität in den SD-Kartenslot der Kamera ein.

Ein-/Ausschalten

Drücken und halten Sie die "Ein/Aus"-Taste, um das Gerät ein- oder auszuschalten. Sobald die Kamera mit dem KFZ-Adapter in Ihrem KFZ angeschlossen ist, schaltet sie sich ein, sofern die KFZ-Ladebuchse Strom führt. Die Kamera schaltet sich wiede aus, sofern durch die KFZ-Ladebuchse kein Strom mehr fließt.

Modi wechseln

Der Standardmodus beim Einschalten der Kamera ist der Videomodus. Um zwischen dem Video, Foto und Galerie-Modus zu wechseln, drücken Sie - während das Gerät eingeschaltet - die "MODE"-Taste, um den jeweiligen Modus umzuschalten.

Video-Modus

Sobald die Dashcam mit einer Spannungsversorgung verbunden ist, startet die Video-Aufnahme direkt nach dem Einschaltes des Gerätes. Um die Video-Aufnahme zu starten oder zu stoppen, drücken Sie die "OK"-Taste.

1 Auflösung und Aufnahmezeit

2 G-Sensor

3 Aufnahme

4 Modus (Kamera, Foto, Galerie)

5 Belichtung

6 Weißabgleich

7 Loop-Aufnahmedauer

8 Bewegungssensor (Eingeschaltet, sofern Symbol auf dem Display erscheint)

9 Anti-Erschütterung

10 Uhrzeit und Datum

11 Akkukapazität

12 SD-Karte eingelegt

Video-Einstellungsmenü

Das Video-Menü öffnet sich, wenn Sie die Taste "MENU" drücken. Pausieren Sie das aktuelle Video mit der "OK"-Taste, bevor Sie versuchen das Menü zu öffnen. Folgendes Fenster erscheint anschließend.

In diesem Einstellungsmenü können Sie sämtliche Video-Einstellungen vornehmen und mit den Tasten "Hoch" und "Runter" durch das Menü navigieren. Mit der Taste "OK" ist es möglich, das entsprechende Menü aufzurufen und Einstellungen vorzunehmen.

Einstellung Kurzbeschreibung

Bildgröße Einstellung der Bildgröße

Belichtung Anpassung der Belichtung

Weißabgleich Anpassung des Weißabgleichs

Anti-Erschütterung Anti-Erschütterungsmodus ein- oder ausschalten

Loop-Aufnahme Loop-Aufnahmefunktion anpassen oder ausschalten

Movement Detection Bewegungserkennung ein- oder ausschalten

Rekordaudio Aufnahme-Toneinstellungen (ein- oder ausschalten)

Datumsanzeige Datumsanzeige anzeigen oder ausblenden lassen

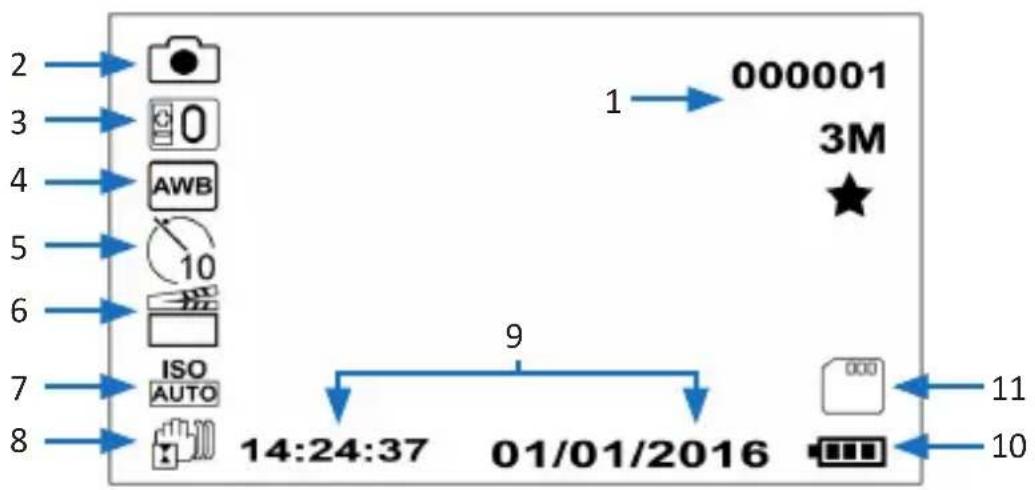

Foto-Modus

Sobald die Dashcam mit einer Spannungsversorgung verbunden ist, startet die Video-Aufnahme direkt nach dem Einschaltes des Gerätes. Um in den Foto-Modus zu gelangen, drücken Sie die Mode-Taste, bis im Display das Foto-Symbol erscheint.

1 Auflösung und Anzahl der möglichen Fotografien

2 Modus (Kamera, Foto, Galerie)

3 Belichtung

4 Weißabgleich

5 Voreinstellung (z.B. Portrait, Nachtportrait, Strand etc.)

6 Timerdauer

7 ISO-Einstellung

8 Anti-Erschütterung

9 Uhrzeit und Datum

10 Akkukapazität

11 SD-Karte eingelegt

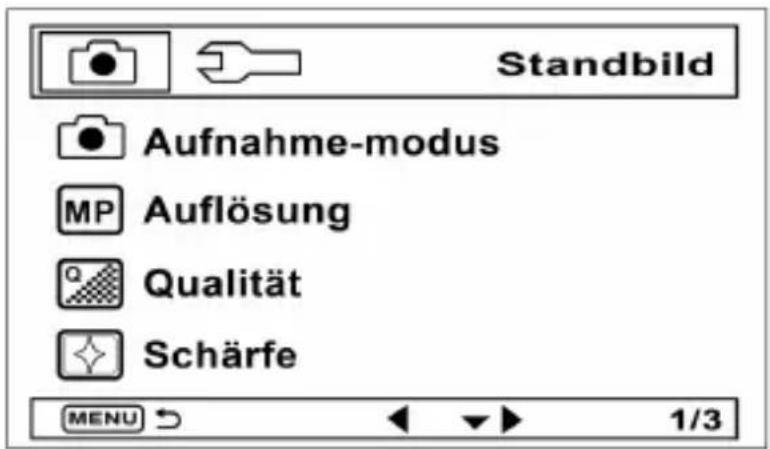

Foto-Einstellungsmenü

Das Foto-Menü wird geöffnet, indem Sie die Taste "MENU" im Foto-Modus drücken. Folgendes Fenster erscheint anschließend.

In diesem Einstellungsmenü lassen sich sämtliche Foto-Einstellungen vornehmen. Sie können mit den Tasten "Hoch" und "Runter" durch das Menü navigieren und mit der Taste "OK" das entsprechende Menü aufrufen und Einstellungen vornehmen.

Einstellung Kurzbeschreibung

Aufnahme-Modus Timereinstellung

Auflösung Anpassung der Auflösung

Qualität Anpassung der Qualität

Schärfe Anpassung der Schärfe

Belichtung Anpassung der Belichtung

Weißabgleich Anpassung des Weißabgleichs

Farbe Farbeinstellung

ISO ISO-Einstellung

Szene Szenen-Auswahl

Gesicht ermitteln Gesichterkennung ein- oder ausschalten

Anti-Erschütterung Anti-Erschütterungsmodus ein- oder ausschalten

System-Einstellungen

Drücken Sie die Taste "MENU" im Video-oder Kameramodus doppelt, um in die System-Einstellungen zu gelangen. Folgende Tabelle zeigt Ihnen die Einstellungsmöglichkeiten in diesem Menü. Mit den Tasten "Hoch" und "Runter" können Sie in dem jeweiligen Menü navigieren. Mit der "OK"-Taste bestätigen Sie die Eingabe.

Einstellung Kurzbeschreibung
Datum Datum- und Zeiteinstellungen (Ein/Aus/Einstellen)
Auto Aus Automatische Ausschaltung einstellen
G-Sensor Anpassung der G-Sensor Einstellungen
Lizenznummer Lizenznummer bestimmen (wird im Video angezeigt)
Akustisches Signal Tastentöne ein- oder ausschalten
Backlight Dauer der Hintergrundbeleuchtung anpassen (1min/3min/5min/Aus)
Sprache Spracheinstellungen
Frequenz Frequenzeinstellung (50Hz / 60Hz)
TV-Modus TV-Modus	Einstellungen (PAL/NTSC)
Bilddrehung Bilddrehung (180°) Ein/Aus
Format Speicher formatieren
Werkseinstellungen Auf Werkseinstellungen zurücksetzen
FW-Version	Firmware Version abrufen

Datum- und Zeiteinstellung

Navigieren Sie in den System-Einstellungen in den Unterpunkt "Datum" und bestätigen Sie mit der "OK"-Taste. Wählen Sie zum Ein- oder Ausschalten des Datums entweder "Ein" oder "Aus". Wenn Sie das Datum und die Zeit einstellen wollen, navigieren Sie zu "Datum einstellen" und bestätigen Sie mit der "OK"-Taste. Mit den Tasten "Hoch" und "Runter" können Sie die Werte erhöhen oder verringern. Bestätigen Sie in der Datums- und Zeiteinstellung die Einstellungen mit der "Mode"-Taste.

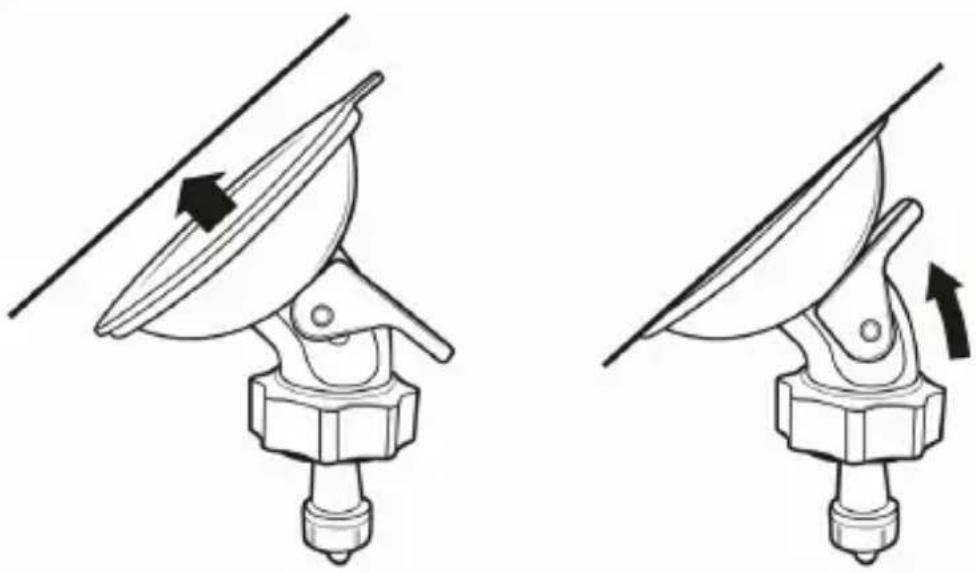

8 Montage

Um die Saugnapf-Halterung an die Kamera anzubringen, müssen Sie die Halterung an die Vorrichtung an der Kamera einsetzen, bis diese einrastet. Um die Halterung wieder zu entnehmen, drücken Sie die Arretierung nach unten und ziehen Sie die Halterung ab.

Montageort

Stellen Sie sicher, dass Sie die Dashcam in keinem Fall so platzieren, dass diese Ihr Sichtfeld während der Fahrt beeinträchtigt. Empfohlen wird, die Kamera hinter den Innenspiegel zu montieren. Führen Sie die Kabel außen herum zu Ihrer KFZ-Ladebuchse. Verbinden Sie das Kabel der Dashcam mit dem Ladeadapter und stecken Sie diesen in die KFZ-Ladebuchse ein.

9 Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

10 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 94495668

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 302626/20161109SZ181 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Wohlenbergstraße 16 · 30179 Hannover

Germany
