302660 - Kamera Aplic - Kostenlose Bedienungsanleitung

Produkttyp	Autokamera (Dashcam)
Marke	Aplic
Modell	302660
Ladespannung	DC 5 V
Auto-Adapter	12-24 V
Interner Akku	200 mAh
Videoauflösungen	1080FHD, 1080p, 720p, WVGA, VGA, QVGA
Fotoauflösungen	12M, 10M, 8M, 5M, 3M, 2MHD, 1.3M, VGA
Externer Speicher	micro-SD-Karte (bis 32 GB)
Bewegungserkennung	Ja
Loop-Aufnahme	Ja
G-Sensor	Ja (Beschleunigungserkennung)
Überschreibschutz	Ja (Taste M/Lock)
Verfügbare Sprachen	11 Optionen
Befestigung	Saugnapfhalterung
Lautsprecher	Integriert
Mikrofon	Integriert
Anschluss	Mini-USB
Lieferumfang	Kamera, 12-24-V-Adapter, USB-Mini-USB-Kabel, Saugnapfhalterung
Sicherheitshinweise	Nicht öffnen, Feuchtigkeit und hohe Temperaturen vermeiden

Häufig gestellte Fragen - 302660 Aplic

Wie installiere ich die Kamera im Auto?

Befestigen Sie die Saugnapfhalterung an der Windschutzscheibe hinter dem Innenspiegel. Setzen Sie die Kamera in die Halterung ein, bis sie einrastet. Schließen Sie den Auto-Adapter an die 12V-Steckdose an und verbinden Sie ihn mit dem Mini-USB-Kabel mit der Kamera.

Wie lege ich eine Speicherkarte ein?

Legen Sie eine micro-SD-Karte (bis 32 GB) in den Steckplatz an der Seite des Geräts ein, die Kontakte nach innen, bis sie einrastet.

Wie schalte ich das Gerät ein und aus?

Halten Sie die Ein-/Aus-Taste einige Sekunden lang gedrückt, um das Gerät ein- oder auszuschalten. Wenn es mit dem Auto-Adapter verbunden ist, schaltet es sich automatisch mit der Zündung ein und aus.

Wie wechsle ich zwischen Video-, Foto- und Galeriemodus?

Drücken Sie die M/Lock-Taste, um vom Video- in den Foto- und dann in den Galeriemodus zu wechseln. Der aktuelle Modus wird durch ein Symbol auf dem Bildschirm angezeigt.

Wie stelle ich die Videoauflösung ein?

Drücken Sie im Videomodus die MENU-Taste. Verwenden Sie die Tasten oben/unten, um 'Auflösung' auszuwählen, und drücken Sie dann OK, um zwischen 1080FHD, 1080p, 720p usw. zu wählen.

Wie aktiviere ich die Bewegungserkennung?

Öffnen Sie im Videomodus das Menü und wählen Sie 'Bewegungserkennung'. Schalten Sie auf Ein. Achtung: Dieser Modus ist nicht für die Fahrt gedacht, sondern für die Überwachung im Stand.

Wie schütze ich eine Aufnahme vor Überschreiben?

Drücken Sie während der Aufnahme die M/Lock-Taste. Das Schlosssymbol erscheint. Die Aufnahme wird gespeichert und im Loop-Modus nicht überschrieben.

Wie formatiere ich die Speicherkarte?

Wählen Sie im Systemmenü (zweimal MENU drücken) 'Formatieren' und bestätigen Sie. Achtung, dabei werden alle Daten auf der Karte gelöscht.

Wie stelle ich Datum und Uhrzeit ein?

Wählen Sie im Systemmenü 'Datum'. Aktivieren Sie die Anzeige und gehen Sie dann zu 'Datum einstellen'. Verwenden Sie die Tasten oben/unten, um die Werte anzupassen, und bestätigen Sie mit OK.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie, ob der Akku geladen oder der Auto-Adapter angeschlossen ist. Versuchen Sie, die RESET-Taste mit einem dünnen Gegenstand zu drücken. Wenn das Problem weiterhin besteht, lesen Sie die vollständige Bedienungsanleitung.

BEDIENUNGSANLEITUNG 302660 Aplic

Mod.-Nr.: 302660/20200309SZ181

Table of contents

1. Deutsch .... 3
2. English 15
3. Français 27
4. Italiano .... 39
5. Español....51

Vielen Dank, dass Sie sich für ein Produkt von aplic entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• Dashcam
  • 12-24V KFZ-Adapter
• USB zu miniUSB-Kabel
• Saugnapf-Halterung

2. Technische Daten

Ladespannung DC 5V
Batteriekapazität 200mAh
Video-Auflösungen 1080FHD, 1080p, 720p, WVGA, VGA, QVGA
Kamera-Auflösungen 12M, 10M, 8M, 5M, 3M, 2MHD, 1.3M, VGA
Speicher externe microSD-Karte (bis zu 32GB)
Sprachen 11 verschiedene Sprachoptionen
Features • Bewegungserkennung• G-Sensor• Auto Off• Loop-Aufnahme• Datumsanzeige

3. Funktionen

Die Dashcam ermöglicht Ihnen eine Videoaufzeichnung sowie Bildaufnahme mit externer Speicherung. Dashcams sind in vielen Ländern verbreitet und die Aufnahmen können unter gewissen Umständen als Hilfe für Versicherungsfälle oder bei Gerichtsverfahren verwendet werden.

Hinweis: In den meisten Gerichts- oder Versicherungsverfahren werden Aufnahmen von Dashcams in Deutschland bisher nicht als Beweismaterial anerkannt.

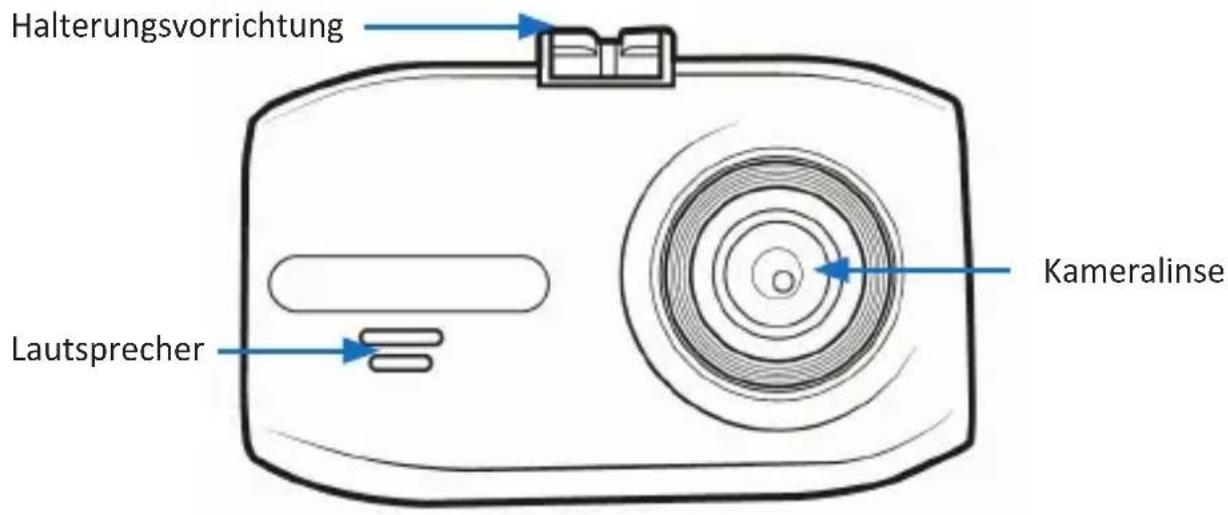

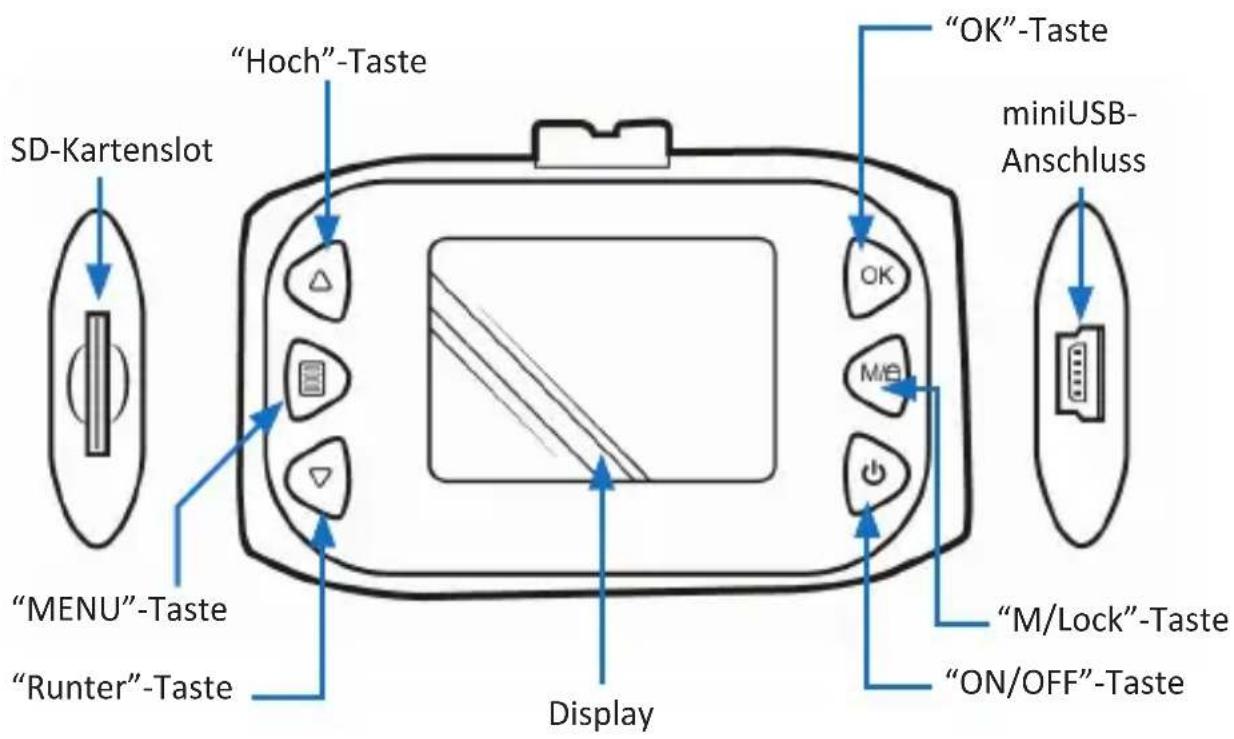

4. Produkt-Details

5. Besondere Funktionen

G-Sensor

Die Dashcam ist mit einem G-Sensor ausgestattet. Falls die Kamera Beschleunigungen, Verzögerungen oder spezielle Bewegungen erkennt, z.B. im Falle einer Kollision oder einer unerwarteten Beschleunigung, wird eine Aufzeichnung gestartet und das aufgenommen Videomaterial vor dem Überschreiben geschützt.

Alternativ können Sie durch Drücken der "M/Lock"-Taste die aktuelle Aufnahme vor dem Überschreiben schützen. Drücken Sie erneut auf die Taste, um die diese Funktion auszuschalten.

Bewegungserkennung

Die Bewegungserkennung sollte nicht beim Fahren eingesetzt werden. Dieser Modus ist hauptsächlich für die Videoüberwachung konzipiert, wenn Sie z.B. Ihr Auto an der Straße parken. Stellen Sie in diesem Fall sicher, dass die Dashcam mit einer externen Energiequelle wie z.B. eine Powerbank versorgt wird. Die Dashcam registriert jegliche Bewegungen vor der Kamera und nimmt diese automatisch auf.

Loop-Aufnahme

Die Dashcam zeichnet in diesem Modus Videos auf. Sobald der Speicherplatz vollständig belegt ist, fängt das Gerät an, die Speicherkarte zu überschreiben. Dieses Feature bewirkt eine verlängerte Aufnahmedauer mit limitiertem Speicherplatz.

6 Tastenfunktionen

Ein/Aus-Taste Drücken und halten, um das Gerät ein- oder auszuschalten.
“MENU”-Taste Drücken, um das Einstellungsmenü zu öffnen
“Hoch”-Taste Hoch (Navigation im Menü), + Zoom
“OK”-Taste Bestätigen (OK)
“Runter”-Taste Runter (Navigation im Menü), - Zoom
“M/Lock”-Taste	Drücken, um den Modus zu wechseln (Video, Foto, Galerie)Während einer aktiven Aufnahme drücken, um die aktuelle Aufnahme vor dem Überschreiben zu schützen
“RESET”-Taste Drücken, um das Gerät zurückzusetzen

7. Inbetriebnahme

Einlegen der Speicherkarte

Legen Sie zuerst eine Speicherkarte mit bis zu 32GB Speicherkapazität in den SD-Kartenslot der Kamera ein.

Ein-/Ausschalten

Drücken und halten Sie die "Ein/Aus"-Taste, um das Gerät ein- oder auszuschalten. Sobald die Kamera mit dem KFZ-Adapter in Ihrem KFZ angeschlossen ist, schaltet sie sich ein, sofern die KFZ-Ladebuchse Strom führt. Die Kamera schaltet sich wieder aus, sofern durch die KFZ-Ladebuchse kein Strom mehr fließt.

Modi wechseln

Der Standardmodus beim Einschalten der Kamera ist der Videomodus. Um zwischen dem Video-, Foto- und Galerie-Modus zu wechseln, drücken Sie - während das Gerät eingeschaltet ist- die "M/Lock"-Taste, um den jeweiligen Modus umzuschalten.

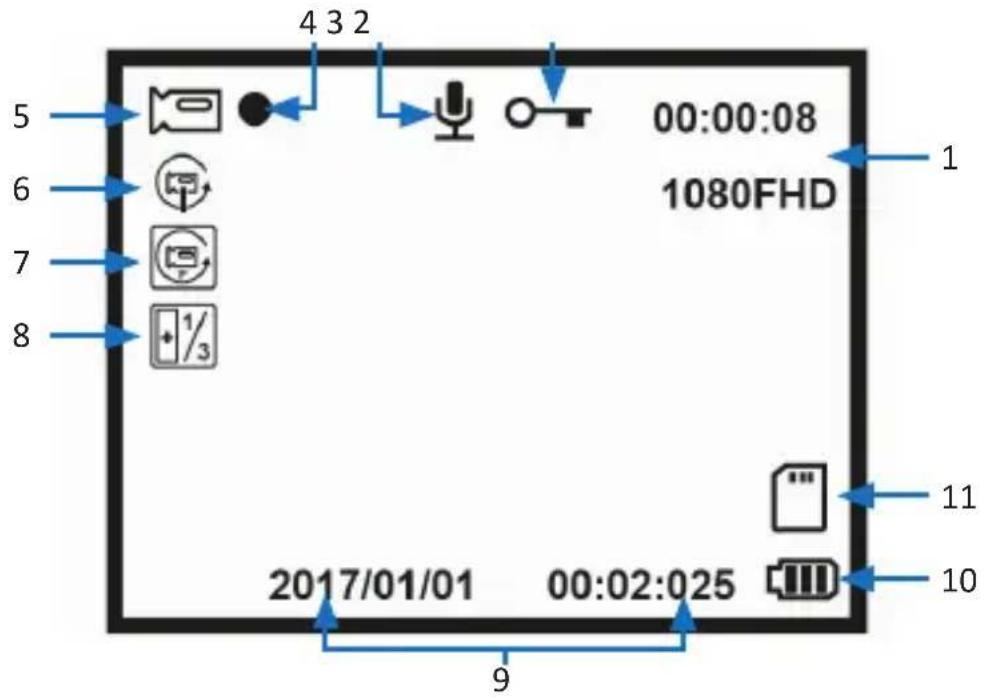

Video-Modus

Sobald die Dashcam mit einer Spannungsversorgung verbunden ist, startet die Video-Aufnahme direkt nach dem Einschaltes des Gerätes. Um die Video-Aufnahme zu starten oder zu stoppen, drücken Sie die "OK"-Taste.

1 Auflösung und Aufnahmezeit
2	“Lock”/G-Sensor-Symbol (Erscheint, wenn die aktuelle Aufnahme schreibgeschützt aufgenommen wird)
3 Mikrofon-Symbol (Erscheint, wenn der Ton ebenfalls aufgenommen wird)
4 Aufnahme-Symbol
5 Modus (Kamera, Galerie, Video)
6 Loop-Aufnahmedauer
7 Bewegungssensor (Eingeschaltet, sofern Symbol auf dem Display erscheint)
8 Belichtung
9 Uhrzeit und Datum
10 Akkukapazität
11 SD-Karte eingelegt

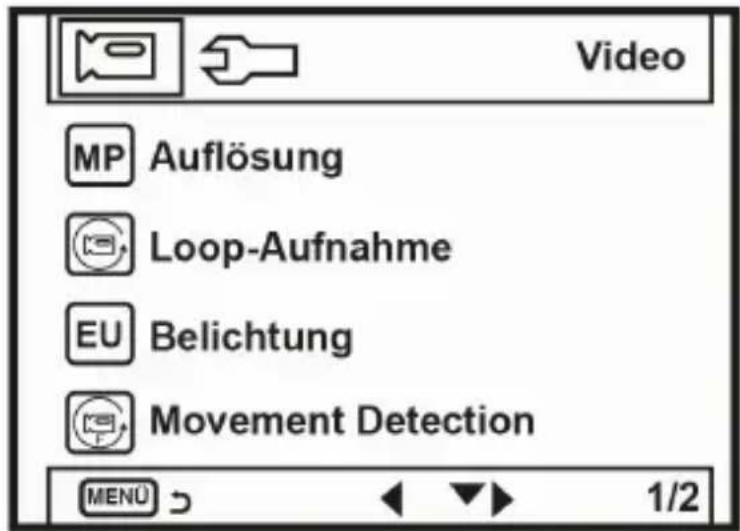

Video-Einstellungsmenü

Das Video-Menü öffnet sich, wenn Sie die Taste "MENU" drücken. Pausieren Sie das aktuelle Video mit der "OK"-Taste, bevor Sie versuchen das Menü zu öffnen. Folgendes Fenster erscheint anschließend.

In diesem Einstellungsmenü können Sie sämtliche Video-Einstellungen vornehmen und mit den Tasten "Hoch" und "Runter" durch das Menü navigieren. Mit der Taste "OK" ist es möglich, das entsprechende Menü aufzurufen und Einstellungen vorzunehmen.

Einstellung Kurzbeschreibung

Auflösung Einstellung der Auflösung

Loop-Aufnahme Loop-Aufnahmefunktion anpassen oder ausschalten

Belichtung Anpassung der Belichtung

Movement Detection Bewegungserkennung ein- oder ausschalten

Rekordaudio Aufnahme-Toneinstellungen (ein- oder ausschalten)

Datumsanzeige Datumsanzeige anzeigen oder ausblenden lassen

GSensor Empfindlichkeitseinstellung des G-Sensors

Akustisches Signal Ein- oder ausschalten der Tastentöne

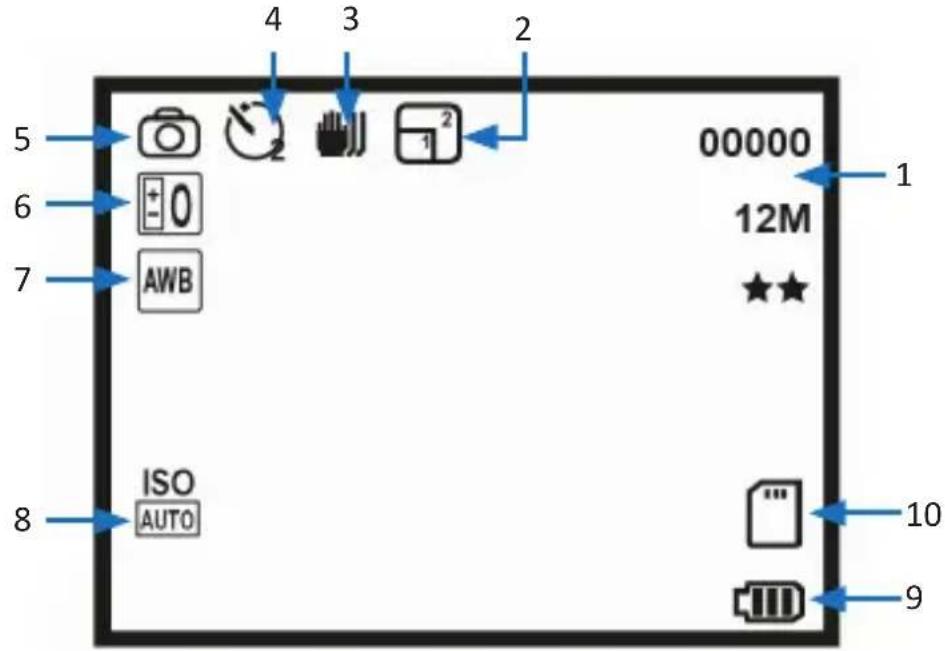

Foto-Modus

Sobald die Dashcam mit einer Spannungsversorgung verbunden ist, startet die Video-Aufnahme direkt nach dem Einschaltes des Gerätes. Um in den Foto-Modus zu gelangen, drücken Sie die Mode-Taste, bis im Display das Foto-Symbol erscheint.

1 Auflösung und Anzahl der möglichen Fotografien

2 Fortsetzen

3 Bldstabilisierung

4 Timerdauer

5 Modus (Kamera, Foto, Galerie)

6 Belichtung

7 Weißabgleich

8 ISO-Einstellung

9 Akkukapazität

10 SD-Karte eingelegt

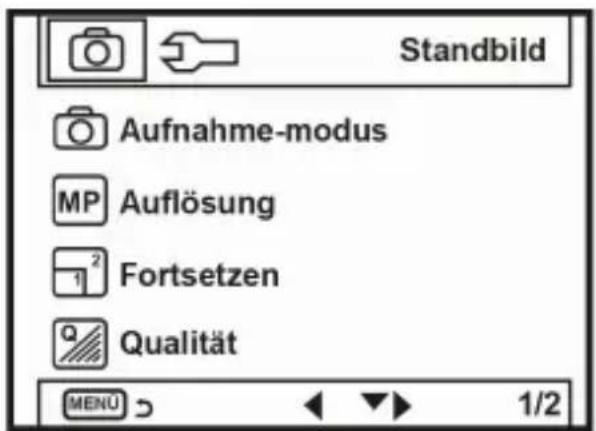

Foto-Einstellungsmenü

Das Foto-Menü wird geöffnet, indem Sie hierzu die Taste "MENU" im Foto-Modus drücken. Folgendes Fenster erscheint anschließend.

In diesem Einstellungsmenü lassen sich sämtliche Foto-Einstellungen vornehmen. Sie können mit den Tasten "Hoch" und "Runter" durch das Menü navigieren und mit der Taste "OK" das entsprechende Menü aufrufen und Einstellungen vornehmen.

Einstellung Kurzbeschreibung
Aufnahme-Modus Timereinstellung
Auflösung Anpassung der Auflösung
Qualität Anpassung der Qualität
Schärfe Anpassung der Schärfe
Weißabgleich Anpassung des Weißabgleichs
Farbe Farbeinstellung
ISO ISO-Einstellung
Belichtung Anpassung der Belichtung
Stabilisierung Bildstabilisierung
Schnelldurchlauf (Vorschaubild)	Einstellung der Zeit (wie lange die erstellten Bilder nach dem Fotografieren angezeigt werden)

System-Einstellungen

Drücken Sie die Taste "MENU" im Video-oder Kameramodus doppelt, um in die System-Einstellungen zu gelangen. Mit den Tasten "Hoch" und "Runter" können Sie in dem jeweiligen Menü navigieren. Mit der "OK"-Taste bestätigen Sie die Eingabe. Folgende Tabelle zeigt Ihnen die Einstellungsmöglichkeiten in diesem Menü.

Einstellung Kurzbeschreibung
Datum Datum- und Zeiteinstellungen (Ein/Aus/Einstellen)
Auto Aus Automatische Ausschaltung einstellen
Sprache Spracheinstellungen
Frequenz Frequenzeinstellung (50Hz / 60Hz)
Screensaver Bildschirmschoner-Einstellungen
Bilddrehung Bilddrehung (180°) Ein/Aus
Format Speicher formatieren
StandardEinstellungen Auf Werkseinstellungen zurücksetzen
Version	Firmware-Version abrufen

Datum- und Zeiteinstellung

Navigieren Sie in den System-Einstellungen in den Unterpunkt "Datum" und bestätigen Sie mit der "OK"-Taste. Wählen Sie zum Ein- oder Ausschalten des Datums entweder "Ein" oder "Aus". Wenn Sie das Datum und die Zeit einstellen wollen, navigieren Sie zu "Datum einstellen" und bestätigen Sie mit der "OK"-Taste. Mit den Tasten "Hoch" und "Runter" können Sie die Werte erhöhen oder verringern. Bestätigen Sie in der Datums- und Zeiteinstellung die Einstellungen mit der "Mode"-Taste.

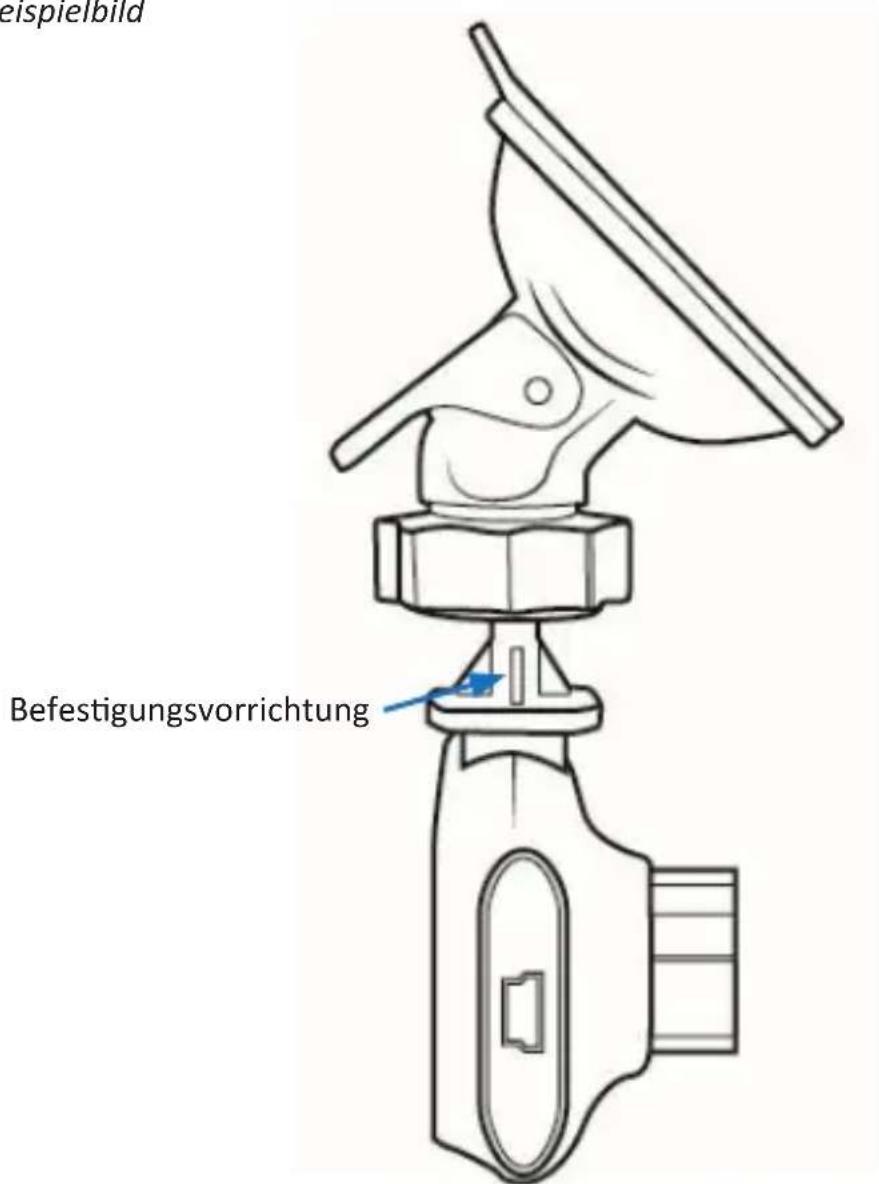

8. Montage

Um die Saugnapf-Halterung an die Kamera anzubringen, setzen Sie die Halterung an die Vorrichtung der Kamera ein, bis diese einrastet. Um die Halterung wieder zu entnehmen, drücken Sie die Arretierung nach unten und ziehen Sie die Halterung ab.

Beispielbild

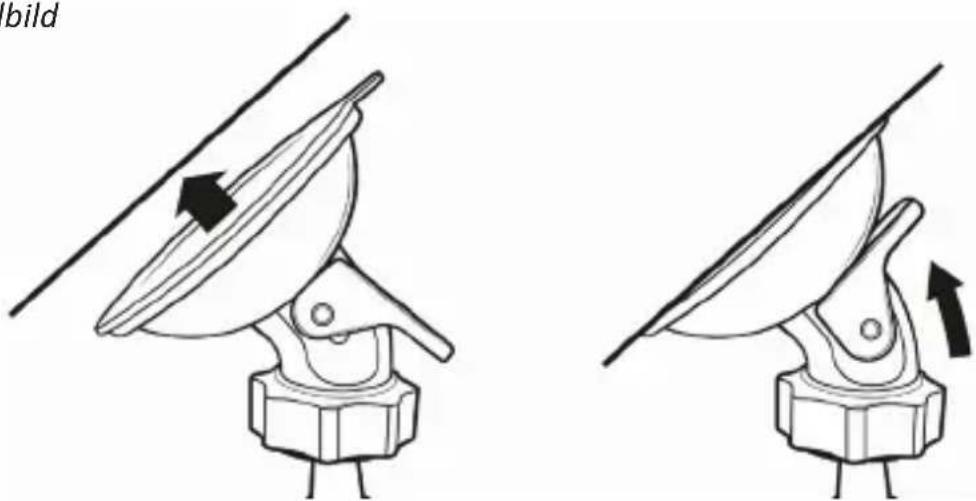

8.1 Montageort

Stellen Sie sicher, dass Sie die Dashcam in keinem Fall so platzieren, dass diese Ihr Sichtfeld während der Fahrt beeinträchtigt. Empfohlen wird, die Kamera hinter den Innenspiegel zu montieren. Führen Sie die Kabel außen herum zu Ihrer KFZ-Ladebuchse. Verbinden Sie das Kabel der Dashcam mit dem Ladeadapter und stecken Sie diesen in die KFZ-Ladebuchse ein.

Beispielbild

9. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

10. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 302660/20200309SZ181 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Wohlenbergstraße 16 · 30179 Hannover

Germany
