301836 - Kamera Aplic - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG 301836 Aplic

BEDIENUNGSANLEITUNG USER MANUAL

https://model.ganzeinfach.de/301836

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesen Produkt finden Sie auf unserer Homepage.

Vielen Dank, dass Sie sich für ein Produkt von aplic entschieden haben. Damit Sie auch lange Freude mit ihrem erworbenen Gerät haben werden,esen Sie sichitte die nachfolgende Bedienungsanleitung aufmerksam durch.

1. Lieferumfang

• 4,3" (10,922 cm) Monitor
  Kamera
  4x Abstandssensoren
• Adapterkabel
  1x 22mm Lochsage
• 6 m Cinchkabel (mit optionaler Spannungslleitung)
  Bedienungsanleitung

2. Technische Daten

Betriebsspannung DC 10-16 V
Betriebstemperatur -40 °C bis +80°C
Hecksensoren-Erfassungsreichweite ca.	0,3 m- 1,5 m
Display-Anzeigereichweite ca. 0,3 m - 2	m
Features • Display	Weitwinkel-Kamera Hohe Lichtempfindlichkeit Abstandssensoren

3. Funktion

Mit der Aplic Einparkhilfe haben Sie die Möglichkeit, ein Auto mit zusätzlichen Parksensoren und einer Rückfahrkamera auszurüsten. Über den TFT-Monitor konnen Sie die Rückfahrkamera beobachten.

4. Einbau- und Nutzungshinweise

• Der Einbauarf nur durch ein geschultes Fachpersonal oder eine Fachwerkstatt erfolgen! Der Hersteller haftet nicht für einen fehlerhaften Einbau!
• Prufen Sie die Einparkhilfe vor dem Einbau auf korrekte Funktion (siehe Kapitel 5 "Testen der Sensoren")!
• Halten Sie die Kameralinse sauber. Anderenfalls kann eine klare Sicht nicht gewährleistet werden!
• Kontrollieren Sieriotz der Rückfahrkamera und den Abstandssensoren den Fahrweg und nutzen Sie die Rück- und Seitenpiegel. Das System unterstutz Sie nur beim Rückwartsfahren sowie Einparken und ersetzt diese Tätigkeiten nicht! Die Verantwortlichkeit und notwendige Aufmersamkeit im StraBenverkehr verbleiben beim Fahrer.
• Stellen Sie sicher, dass Ihr Fahrzeug sicher geparkt und jegliche Elektronik des Fahrzeugs ausgeschaltet ist, während Sie das System einbauen. Es besteht die Gefahr vor einem elektrischen Schlag!
• Achten Sie daraufuf, dass Sie die Kamera richtig herum einbauen, ansonsten wird das Bild falsch herum auf dem Display angezeigt.

• Am Verteiler des Kamerakabels befinden sich zwei Farbige Drahte (blau und weiß). Diese beiden Drahte sind für das Kameraoverlay und für die Spiegelung des Display vorhänden. Wenn Sie den weiß Draht trennen, spiegeln Sie die Kamera vertikal. Trennen Sie den blauen Draht, verschwindet das digitale Overlay aus dem Kameradisplay.
• Wenn Sie diese Funktionen wieder aktivieren wollen, müssen Sie die Kabel erneut entsprechend verbinden. Um die Einstellungen zu aktivieren, ist es notwendig, die Stromversorgung ein- und wieder auszustellen.

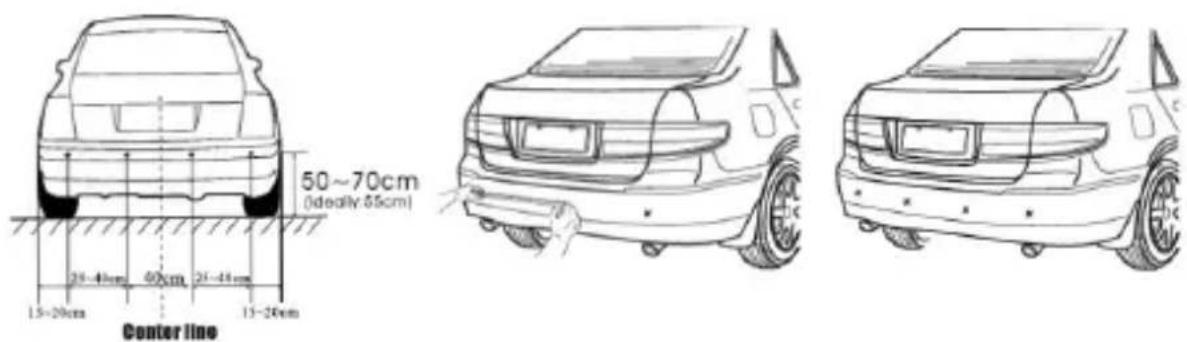

• Es wird empfohlen die, Sensoren in einem Abstand zum Boden von ungebähr 50-70cm (idealerweise ca. 55cm) zu montieren! Die äußeren Sensoren sollen den ungebähr 15-20cm von der äußeren Kante der Stoffstange eingebaut werden. Die Abstände zwischen den jeweiligen Sensoren betragen idealerweise zwischen 24 und 40cm.

Hinweis: Stellen Sie sicher, dass die Montage der Sensoren auf einer geraden Fläche der Stößstange erfolgt.

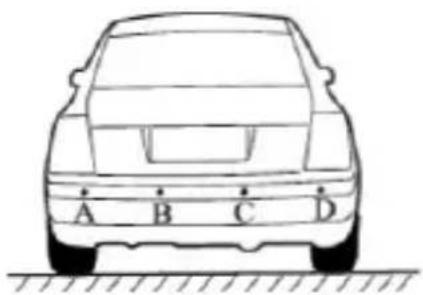

Die Sensoren A, B, C und D müssen von links nach rechts angebracht werden.

In thisem Fall muss der Sensor A ganz links, der Sensor B links in der Mitte, der Sensor C rechts in der Mitte und der Sensor D ganz rechts eingebaut werden.

• Prufen Sie vor dem Bohren die Position der Sensoren!

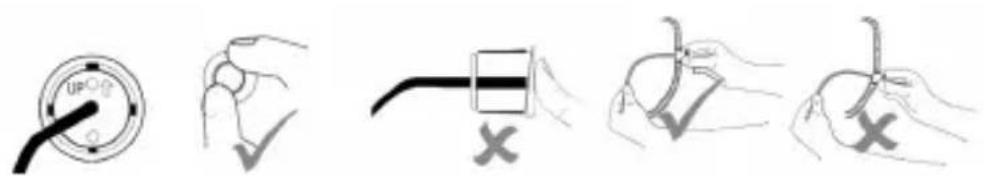

Die Abstandssensoren müssen richtig herum eingebaut werden. Stellen Sie sicher, dass die Markierung "UP" stets oben ist.

5. Testen der Sensoren

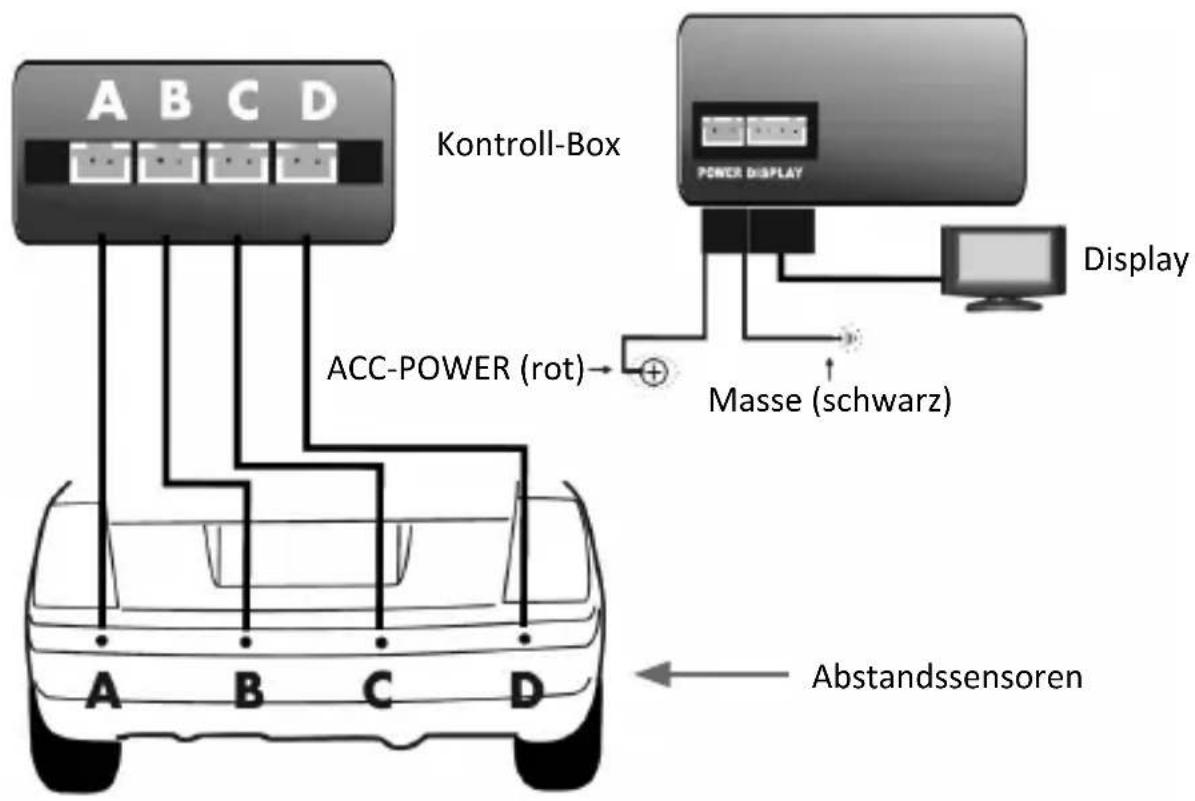

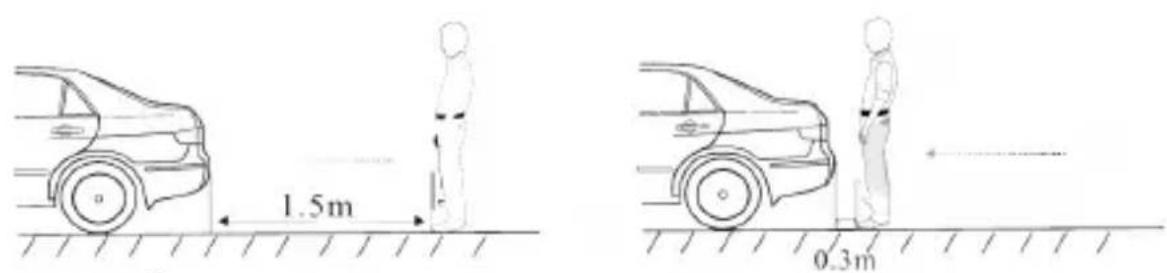

Bevor Sie die Einparkhilfe einbauen, sollen den Sie diese auf ihre Funktionsfähigkeit prufen. Schließen Sie die Sensoren nacheinander an und prufen Sie jeder Sensor einzeln auf Funktion. Fangen Sie bei Sensor "A" an und fahren Sie mit Sensor "B", "C" und schließlich bis Sensor "D" fort. Stellen Sie sich ungebahr 2 Meter hinter den Sensor und bewegen sich langsam auf den Sensor zu. Das Display soll eine bestimmte Distan anzeigen, wenn Sie sich in die Richtung des Sensors oder wenn Sie sich vom Sensor wegbewegen.

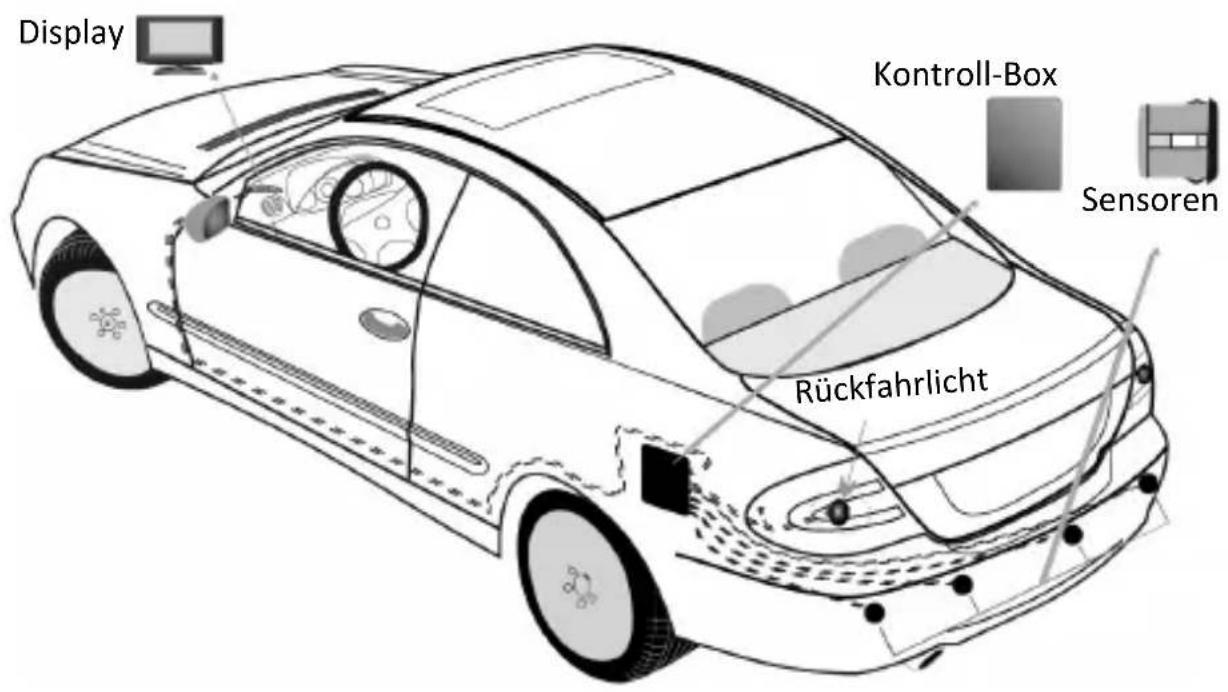

6. Beiselhafte Montage und Verdraughtung

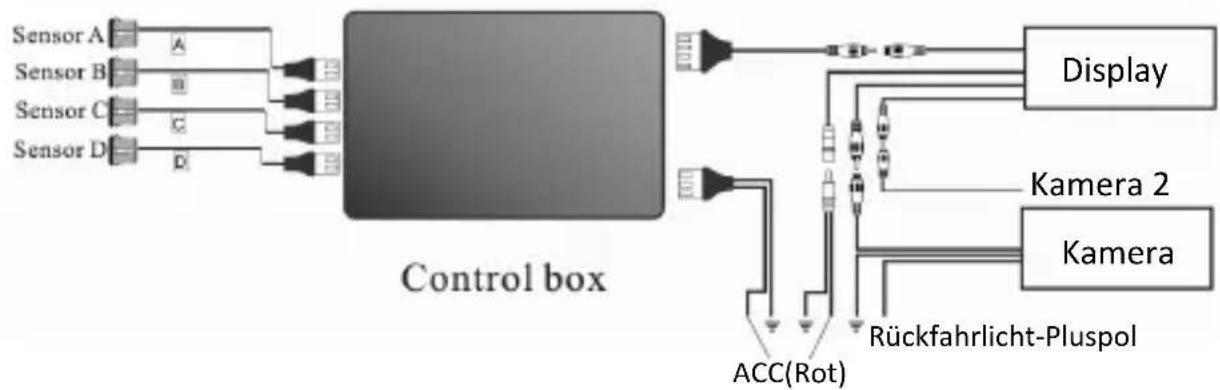

Sie haben die Möglichkeit, am Display zwei Video-Eingänge (CAM IN und VIDEO IN) anzuschreiben, wobei "CAM IN" stets priorisiert wird. Das Display kann ausschließlich ein Signal eines Anschlusses anzeigen. Wenn Sie also eine Kamera an "CAM IN" und eine Kamera an "VIDEO IN" angeschlossen haben, zeigt das Display das Bild der Kamera an, welche am Anschluss "CAM IN" angeschlossen ist. Sollte jedoch kein Signal an "CAM IN" angeschlossen sein, jedoch an "VIDEO IN", so wird auf dem Display das Signal des Anschlusses "VIDEO IN" angezeigt.

7. Zusätzliche Hinweise

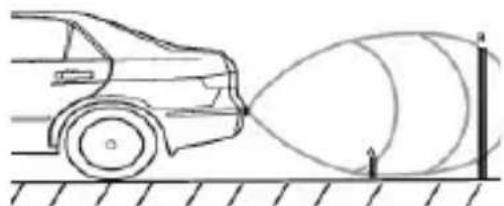

Bei keinem Einfallswinkel zu dem Hindernis, wie beispelseweise Glas oder andere glatte Ebenen ist es möglich, dass das Hindernis nicht erkann wird, da das Signal nicht korrekt reflektiert werden kann.

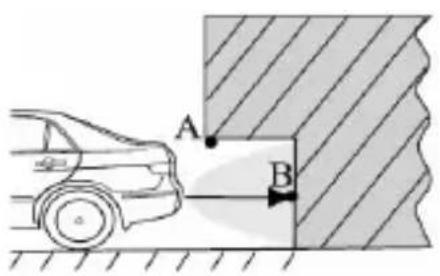

Punkt B wird früher oder später von den Sensoren erkannt. Bei Punkt A kann es allerdings möglich sein, dass dieser nicht erkannt wird. Schauen Sie deshalb stets in die Rück- und Seitenspiegel!

Kugelförmige Objekte verfügen über eine keine und unebene Oberfläche. Aufgrund der Krümmung des Objektes kann es sein, dass das Signal nicht korrekt reflektiert wird.

Klippen oder Wasserkanten, an denen sich keine Objekte befinden, werden nicht von dem System erkannt. Passen Sie in solch einer Situationalanders auf!

Bei Schaum oder schwammartigen Objekten, kann es passieren, dass die Signale der Abstandssensoren absorbiert und diese nicht richtig erkannt werden.

Da die Höhe des ersten Hindernisses sehr niedrig ist, wird diese zunachst erkannt. Sobald das erstige Hinderniss in den Toten Winkel der Abstandssensoren gelangt, wird das zweite Objekt erkannt. Sie müssen sich in thisem Fall bewusst sein, dass das erstige Hindernis davon noch vorhanden ist. Seien Sie in einer solchen Situation besonderss aufmerksam!

1. Fehlerbehebung

Fehler mögliche Fehlerbehebung
Das Display zeigt kein Bild an	Stromversorgung anschließenZündung einschaltenRückwärtsgang einlagenKameraverbindung überprüfen und gegebenenfalls verbinden
Das Display zeigt dauerhaft ein Bild an, obwohl der Rückwärtsgang nicht eingelegt ist	Bitte die Stromversorgung an das Rückfahrlicht anschließen
Die Kamedaqualität ist schlecht bzw. verschommen	Bitte die Kameralinse gründlich säubern
Die Abstandssensoren Funktionieren nicht richtig	Stellen Sie sicher, dass die Sensoren ordnungsgemäß an die “Kontroll-Box” angeschlossen sind

9. Sicherheitshinweise und Haftungsausschluss

Versuchen Sieitte nie das Gerat zu offnen,um eigenstandig Reparaturen oder Umbauten vorzunehmen.Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerat ist nur bei gezogenem Stecker spannungsfrei.Schlieben Sieitte das Produkt auch nicht kurz.

Das Gerät ist nicht für den Betrieb im Freien zugelassen.itte verwenden Sie esDMAher ausschlieBich im trockenen Bereich. Schutzen Sie es vor hoher Luftfeuchttigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigten können. Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät soll nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist. Beachachten Sieitte auch die nationalen Bestimmungen und Beschrankungen.

Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschreiben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlösenchen der Gewährleistungs- bzw. Garantieansprüche. Das Gerätarf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert daraufhin hingewiesen wurde.

10. Entsorgungshinweise

Elektrische und elektronische Geräte)dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile,müssen getrennt der Wiederverwertung oder Entsorgung zugeführrt werden,weit giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen konnen.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Für Informationen zu autorisierten Sammelstellen in ihrer Umgebung wenden Sie sichitte an ihre lokale Stadt- oder Gemeindeverwaltung.

WEEE Richtlinie: 2012/19/EU
WEEE Register-Nr: DE 67896761

Hiermit erklart die Firma WD Plus GmbH, dass sich das Gerät 301836 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlögigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
