BEDIENUNGSANLEITUNG CALED100 Schwaiger
D BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE
CAMPING LATERNE, MULTIFUNKTIONAL
Herzlichen Glückwunsch und vielen Dank für den Kauf dieses Schwaiger Produktes.
Diese Bedienungsanleitung soll Ihnen bei dem Umgang und der Bedienung mit diesem Produkt helfen.
Lesen Sie die Bedienungsanleitung daher sorgfältig durch. Bewahren Sie die Anleitung während der gesamten Lebensdauer des Produktes auf und geben Sie diese an nachfolgende Benutzer oder Besitzer weiter.
Bitte prüfen Sie den Verpackungsinhalt auf Vollständigkeit und stellen Sie sicher, dass keine fehlerhaften oder beschädigten Teile enthalten sind.
1. ⚠️ ALLGEMEINE SICHERHEITS-& WARNHINWEISE!
- Dieses Produkt ist für den privaten, nicht gewerblichen Haushaltsgebrauch vorgesehen.
- Bei diesem Produkt handelt es sich um ein elektronisches Produkt, welches nicht in Kinderhände gehört! Bewahren Sie es deshalb außerhalb der Reichweite von Kindern auf.
- Dieses Produkt ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, Sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu verwenden ist.
- Setzen Sie das Produkt niemals hohen Temperaturen oder extremer Kälte aus. Beachten Sie hierzu die in den technischen Daten angegebene Betriebstemperatur.
- Lassen Sie das Produkt nicht absichtlich fallen und setzen Sie es keinen extremen Erschütterungen aus.
- Führen Sie keine Objekte in die Anschlüsse oder Öffnungen des Produkts ein.
- Zerlegen Sie das Produkt nicht in seine Einzelteile. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Der unsachgemäße Zusammenbau kann zu elektrischen Schlägen oder Fehlfunktionen führen.
- Nehmen Sie keine Veränderungen an dem Produkt vor, hierdurch gehen jegliche Gewährleistungsansprüche verloren.
- Blenden Sie niemals andere Personen oder Tiere.
- Missbrauch der Leuchte kann zu Augenverletzungen führen, da Sie sehr hell ist.
Aus Sicherheits- & Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und / oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren, wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen.

Spezielle Akkuhinweise
- Der Akku ist fest im Gehäuse des Produktes eingebaut, er ist nicht wechselbar.
- Werfen Sie das Produkt niemals ins Feuer. Es besteht Brand- und Explosionsgefahr durch den Akku!
- Laden Sie den Akku des Produkts regelmäßig auf, auch wenn es nicht benötigt wird (etwa alle 3 Monate). Andernfalls kann es zu einer Tiefentladung des Akkus kommen, die diesen dauerhaft unbrauchbar macht. Durch die verwendete Akkutechnik ist beim Aufladevorgang keine vorherige Entladung des Akkus erforderlich.
- Platzieren Sie das Produkt beim Ladevorgang auf einer hitzeunempfindlichen Oberfläche. Eine gewisse Erwärmung beim Ladevorgang ist normal.
- Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
- Aus Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder Oberflächen, die damit in Berührung kommen, können teils massiv beschädigt werden.

Akkuwarnhinweise (bei Auslaufen)
Dieses Produkt wird mit eingebauten Lithium Akku betrieben. Bei normalen Gebraucht sind die Batterien vom Gerät umschlossen und geschützt. Wenn aus dem Gerät Akkuflüssigkeit austreten sollte, folgen Sie diesen Sicherheitsmaßnahmen:
- Wenn Sie Akkuflüssigkeit verschluckt haben sollten, suchen Sie umgehend medizinische Hilfe auf! Erzeugen Sie keine künstlichen Brechreiz und nehmen Sie weder Nahrung noch Getränke zu sich.
- Wenn Sie Akkuflüssigkeit eingeatmet haben sollten, gehen Sie umgehend an die frische Luft und suchen Sie medizinische Hilfe auf.
- Bei Hautkontakt mit Akkuflüssigkeit gründlich mit Wasser spülen und den Kontakt mit den Augen vermeiden.
- Wenn Akkuflüssigkeit mit ihren Augen in Kontakt gekommen ist, spülen Sie diese sofort gründlich mindestens 15 Minuten lang unter fließendem Wasser aus und suchen Sie medizinische Hilfe auf.

WICHTIGER HINWEIS!
In Sie niemals direkt (besonders aus kurzer Entfernung) in den Lichtstrahl!
2. BESTIMMUNGSGEMÄSSER GEBRAUCH
Diese Multifunktionsleuchte mit abnehmbaren Leuchteinheiten sowie Bluetooth® Lautsprecher ist speziell für die Verwendung unterwegs sowie im Außenbereich entwickelt worden. Durch die IP44 Zertifizierung ist die Leuchte durch Spritzwasser aus allen Richtungen geschützt. Das Aufladen des Produktes erfolgt ausschließlich via Micro USB. Das Produkt ist für den privaten Gebrauch konzipiert und nicht zur Verwendung in gewerblichen oder industriellen Bereichen vorgesehen.

Diese Leuchte ist nicht für die herkömmliche Haushaltsbeleuchtung geeignet!
Informationen zur Schutzart
Dieses Produkt ist nach IP44 zertifiziert und geschützt.
Die erste Kennziffer hier besagt, dass das Produkt einen Schutz gegen Berührungen mit Werkzeug oder Draht sowie einen Schutz gegen Fremdkörper mit ≥ 1,0 mm besitzt. Die zweite Kennziffer gibt an, dass das Produkt einen Schutz gegen Spritzwasser aus allen Richtungen besitzt.

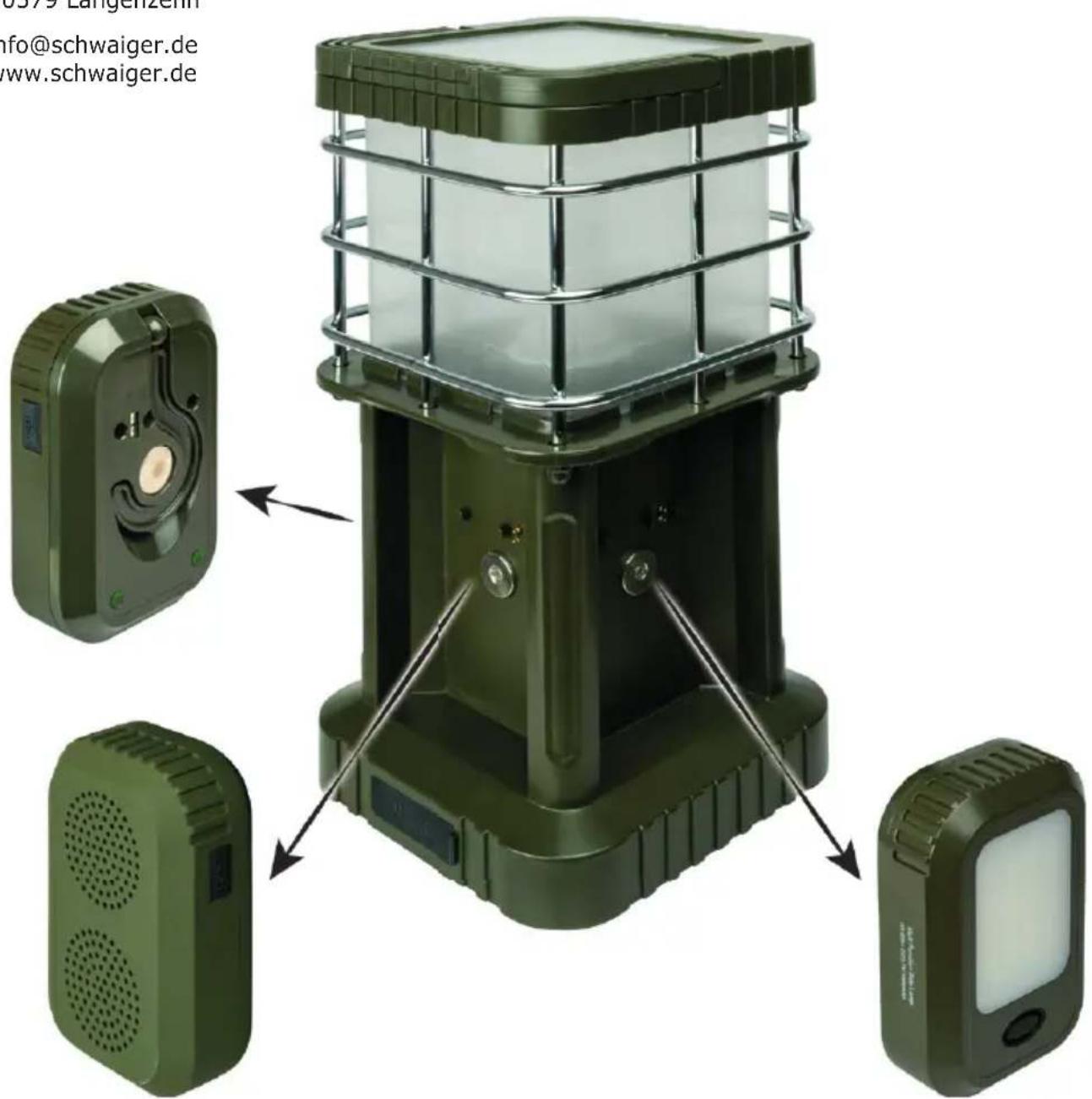

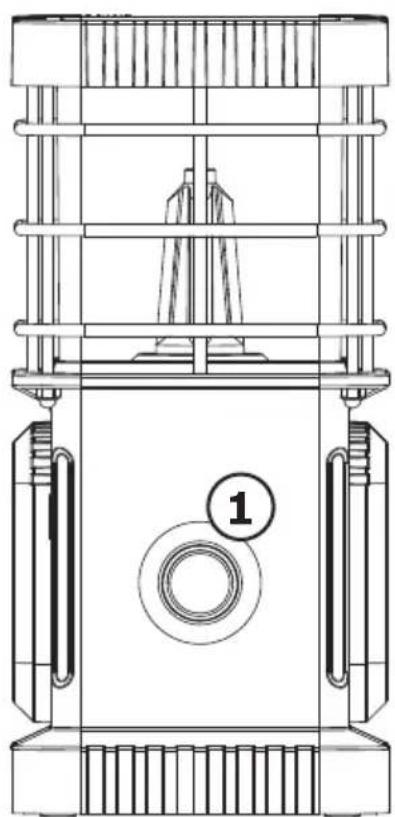

3. PRODUKT IM DETAIL
- Ein-/Ausschalter (Drehregler)
- Ladeanschluss mit Gummiabdeckung
- Abnehmbarer Bluetooth® Lautsprecher
- Abnehmbare Leuchten
- Klapp & teilbarer Tragegriff

Frontseite Rückseite Seitliche Ansicht
4. ERSTE INBETRIEBNAHME
4.1. Aufladen des Produktes
Laden Sie die Haupteinheit mithilfe des mitgelieferten Micro-USB-Anschlusskabels auf. Hierfür benötigen Sie einen 230 V Ladeadapter mit mindestens 1 A Ausgangsleistung.
Im Auslieferungszustand ist der Akku nur zu einem geringen Teil vorgeladen und sollte daher, vor dem ersten Gebrauch, vollständig aufgeladen werden. Die Ladedauer beträgt hierfür ca. 6 – 6 1/2 Stunden.
Während des Ladevorgangs blinkt die Status-LED (neben dem USB-Anschluss) schnell, sobald der Akku vollständig aufgeladen ist leuchtet diese konstant auf.
i HINWEIS!
Um eine maximale Flexibilität zu gewährleisten, können die seitlich angebrachten Einheiten ebenfalls direkt über Micro USB aufgeladen werden.
4.2. Notfall-Powerbankfunktion
Ein weiteres Features des Produktes ist die zusätzliche Ladefunktion über den USB-Anschluss. Hiermit können mobile Geräte, wie z.B. das Smartphone aufgeladen werden (max. 1 A).
Es können auch beide Funktionen (leuchten sowie laden) gleichzeitig verwendet werden.
i HINWEIS!
Die Ladefunktion ist eine Notfallfunktion, da es bei deren Benutzung, zu einer beschleunigten Akkuentladung kommt. Hierdurch verkürzt sich die maximale Leuchtdauer des Produktes.
5. FUNKTIONEN
i HINWEIS!
Die seitlich angebrachten Einheiten, können beliebig untereinander getauscht werden. Daher kann z.B. der Bluetooth® Lautsprecher sowohl aus der Rückseite als auch seitlich adaptiert und geladen werden.
5.1. Haupteinheit
Aktivieren Sie die Leuchte der Haupteinheit, indem Sie den Drehregler auf der Frontseite für ca. 2 Sekunden drücken. Nun können Sie die Helligkeit mithilfe des Drehrads beliebig einstellen (5% - 100%). Zum Deaktivieren der Leuchte, drücken Sie den Drehregler erneut für ca. 2 Sekunden.
5.2. Seitliche Leuchteinheiten
Die seitlich angebrachten Leuchten verfügen über mehrere Leuchtmodi. Aktivieren Sie hierzu die Leuchte, indem Sie den Knopf auf der Frontseite für ca. 2 Sekunden drücken. Anschließend können Sie die Leuchtmodi über diesen durchschalten. Deaktivieren Sie die Leuchte wieder indem Sie für 2 Sekunden den Knopf gedrückt halten.
5.3. Bluetooth® Lautsprecher
Das Produkt verfügt zusätzlich über einen an der Rückseite angebrachten Bluetooth® Lautsprecher. Aktivieren Sie diesen, indem Sie den Ein-/Ausschalter auf der Stirnseite des Produktes für 2-3 Sekunden gedrückt halten. Während des Einschalten ertönt nun eine Melodie und der Lautsprecher startet mit dem Pairing-Modus.
Suchen Sie nun auf ihren Smartphone oder Tablet in den Bluetooth® Einstellungen nach dem Modellnamen: „CALED100“ und verbinden Sie sich mit diesem. Bei einem erfolgreichen Verbindungsaufbau ertönt erneut ein Signalton.
Während der Musikwiedergabe können Sie zusätzlich über den Ein-/Ausschalter die Wiedergabe stoppen / fortsetzen.
Bedeutung der LED-Farben
| Rote LED Akku wird geladen | |
| Grüne LED Akku ist voll aufgeladen | |
| Blaue LED (schnell blinkend) Pairing Modus | |
| Blaue LED (konstant blinkend) Gerät ist via Bluetooth | verbunden |
Automatische Abschaltung
Das Produkt besitzt eine automatische Abschaltung. Durch diese soll ein unnötiges Entladen des Akkus vermieden werden.
Die automatische Abschaltung tritt in folgenden Fällen ein:
- Nach 6 Minuten ohne aktive Verbindung oder Verbindungsaufbau
- Sobald sich der Akku in einem niedrigen bzw. kritischen Akkuzustand befindet

HINWEIS!
Bitte achten Sie darauf, dass Sie sich vorab mit den Bluetooth® Funktionen Ihres Abspielgerätes vertraut gemacht haben um eventuelle Fehlerquellen ausschließen zu können.

HINWEIS!
Wenn Sie Ihr Smartphone / Tablet zu der Eingabe eines Passworts auffordert, geben Sie bitte „0000“ oder „1234“ ein.

HINWEIS!
Es kann immer nur von einem Gerät Musik wiedergegeben werden.

GEFAHR! FUNKSCHNITTSTELLE!
Schalten Sie das Gerät in Flugzeugen, Krankenhäusern, Betriebsräumen oder in der Umgebung von medizinischen elektronischen Systemen aus. Die übermittelten Funksignale können die Funktionsfähigkeit von empfindlichen elektronischen Geräten beeinflussen.

GEFAHR! BEEINFLUSSUNG VON HERZSCHRITTMACHERN
Die durch das Produkt erzeugten Magnetfelder können Herzschrittmacher und implantierte Defibrillatoren beeinflussen. Halten Sie deshalb einen Mindestabstand von 10 – 15 cm zwischen dem Produkt und dem Herzschrittmacher / Defibrillator ein.
6. TECHNISCHE DATEN
| Allgemein | |
| Gehäusematerial ABS | |
| Schutzart IP44 | |
| Umgebungstemperatur -20° bis +60° | |
| Umgebungsfeuchtigkeit ≤ 95% | |
| Abmessungen 125 x 125 x 270 mm | |
| Haupteinheit | |
| Leuchtmittel 6W LED (dimmbar) | |
| Lumen max. 400 lm | |
| Leuchtdauer (max.) 4-70 Stunden (je nach Leuchtmodus) | |
| Lebensdauer (Leuchtmittel) 20.000 Stunden | |
| Batterietyp Lithium-Ion (wiederaufladbar) | |
| Batteriekapazität 5.000 mAh (3.7V) | |
| Input (via Micro USB): DC 5.0 V - 1.000 mA | |
| Output (via USB): DC 5.0 V - 1.000 mA | |
| Ladezeit (via Micro USB): 6-7 Stunden | |
| Leuchteinheiten (abnehmbar) | |
| Leuchtmitteltyp 1W LED | |
| Lumen 100 lm | |
| Leuchtdauer (max.) 6-8 Stunden (je nach Leuchtmodus) | |
| Lebensdauer (Leuchtmittel) 20.000 Stunden | |
| Modes 100% / 50% / Stirnleuchte | |
| Batterietyp Lithium-Ion (wiederaufladbar) | |
| Batteriekapazität 1.800 mAh (3.7V) | |
| Input (via Micro USB): DC 5.0V – 200 mA | |
| Input (via Magnetkontakt): DC 5.0V – 200 mA | |
| Bluetooth® Lautsprecher | |
| Lautsprecher 1x 5W | |
| Bluetooth® Version 4.2 | |
| Bluetooth® Reichweite 10 m | |
| Bluetooth® Anzeigename | CALED100 |
| Frequenzband | 20 Hz – 20.000 Hz |
| Batterietyp Lithium-Polymer (wiederaufladbar) | |
| Batteriekapazität 1.100 mAh (3.7V) | |
| Input (via Micro USB): DC 5.0V – 200 mA | |
| Input (via Magnetkontakt): DC 5.0V – 200 mA | |
| Ladezeit (via Micro USB) | 4 Stunden |
| Ladezeit (via Magnetkontakt): | 4 Stunden |
| Frequenzband | 2.402 – 2.480 GHz |
| Sendeleistung | 4.0 dBm |
7. REINIGUNG
Achten Sie bei der Reinigung darauf, dass keine Flüssigkeiten in das Produkt eindringen. Die Verwendung von lösemittelhaltigen oder aggressiven Reinigungsmitteln sowie Spiritus oder Verdünnungen ist untersagt, da Sie die Beschichtung bzw. die Oberfläche des Produktes beschädigen könnte. Reinigen Sie das Produkt daher ausschließlich mit einem weichen, fusselfreien sowie maximal leicht feuchten Tuch.

HINWEIS! LED
Dieses Produkt ist wartungsfrei. Das Leuchtmittel ist nicht austauschbar.
8. ENTSORGUNG
Zum Schutz vor Transportschäden wird das Produkt in einer Verpackung aus recyclingfähigen Materialien geliefert. Entsorgen Sie diese sortenrein in den bereitgestellten Sammelbehältern. Fragen Sie für eine umweltgerechte Entsorgung des Produktes Ihren örtlichen Entsorgungsbetrieb oder Ihre kommunale Verwaltung. Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.
Haftungsausschluss
Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für Schäden die aus unsachgemäßer Installation oder Montage sowie unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicherheitshinweise resultieren.
Herstellerinformation
Sehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen, kontaktieren Sie bitte unseren technischen Support. Unser technischer Support steht Ihnen in Deutsch oder Englisch zur Verfügung.
Vereinfachte Konformitätserklärung nach RED-Richtlinie
Hiermit erklärt die Firma Schwaiger GmbH, dass der beschriebene Funkanlagentyp der Richtlinie 2014/53/EU und den weiteren für das Produkt zutreffenden Richtlinien entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konform.schwaiger.de
Geschäftszeiten (Technischer Support in deutscher Sprache)
Montag bis Freitag: 08:00 - 17:00 Uhr
Garantie
Die Garantiezeit beginnt mit dem Kauf des Produktes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantieleistung richtet sich nach unseren zum Zeitpunkt des Kaufes gültigen Garantiebedingungen.
