HAL400 - Beleuchtung Schwaiger - Kostenlose Bedienungsanleitung

Produkttyp	Beleuchtung
Marke	Schwaiger
Modell	HAL400
Maße (H×B×T)	ca. 300 × 150 × 150 mm
Gewicht	ca. 0,5 kg
Stromversorgung	230 V ~ 50 Hz
Lichtquelle	LED, 5 W
Lichtfarbe	neutralweiß (4000 K)
Schutzart	IP20 (nur für Innenräume)
Anwendung	Decken- oder Wandleuchte
Montage	Mit Schrauben und Dübeln (nicht im Lieferumfang)
Bedienung	Ein- und Ausschalten über Wandschalter
Besondere Funktionen	Blickdicht, blendfrei
Lieferumfang	Leuchte, Montageanleitung
Reinigung	Mit weichem, leicht feuchtem Tuch abwischen. Keine aggressiven Reiniger verwenden.
Sicherheitshinweis	Vor Reinigung und Wartung Netzstecker ziehen. Nur für Trockenräume geeignet.
Ersatzteile	LED-Modul fest verbaut, nicht austauschbar. Bei Defekt Gerät ersetzen.
Reparatur	Nicht für Laien reparierbar. Wenden Sie sich an eine Fachkraft.

Häufig gestellte Fragen - HAL400 Schwaiger

Wie schließe ich die Leuchte HAL400 an?

Die Leuchte wird an die Netzspannung 230 V angeschlossen. Der Anschluss erfolgt über einen Wandschalter. Achtung: Die Montage darf nur von einer Elektrofachkraft durchgeführt werden.

Welche Lichtfarbe hat die HAL400?

Die Leuchte hat eine Lichtfarbe von neutralweiß (4000 Kelvin).

Kann die HAL400 im Badezimmer verwendet werden?

Nein, die Schutzart beträgt IP20, was bedeutet, dass die Leuchte nur in trockenen Innenräumen eingesetzt werden darf. Sie ist nicht für Feuchträume geeignet.

Wie reinige ich die Schwaiger HAL400?

Reinigen Sie die Leuchte mit einem weichen, trockenen oder leicht feuchten Tuch. Verwenden Sie keine Scheuermittel oder aggressive Reiniger.

Ist die HAL400 dimmbar?

Nein, die Leuchte ist nicht dimmbar. Sie kann nur ein- und ausgeschaltet werden.

Welches Leuchtmittel wird verwendet?

Die HAL400 hat ein fest verbautes LED-Modul. Ein Leuchtmittelwechsel ist nicht vorgesehen.

Wie schwer ist die Leuchte HAL400?

Das Gewicht der Leuchte beträgt ca. 0,5 kg.

Was tun, wenn die Leuchte nicht leuchtet?

Überprüfen Sie zuerst, ob der Wandschalter eingeschaltet ist und die Sicherung nicht ausgelöst hat. Wenn das Problem bestehen bleibt, wenden Sie sich an einen Elektriker.

Kann die Leuchte an der Wand montiert werden?

Ja, die Leuchte kann sowohl an der Decke als auch an der Wand montiert werden. Die Montage erfolgt mit Schrauben und Dübeln.

Welche Garantie habe ich auf die Schwaiger HAL400?

Es gilt die gesetzliche Gewährleistung. Für Details zur Garantie wenden Sie sich an den Händler oder den Hersteller.

BEDIENUNGSANLEITUNG HAL400 Schwaiger

Sehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen, kontaktieren Sie bitte unseren technischen Support.

Schwaiger GmbH

Würzburger Straße 17

90579 Langenzenn

Hotline: [phone]

www.schwaiger.de

[e-mail]

D BEDIENUNGSANLEITUNG

Herzlichen Glückwunsch und vielen Dank für den Kauf eines Schwaiger HAL Leuchtmittels. Im Folgenden erhalten Sie nützliche Hinweise zur Handhabung.

LED Lampen HAL Serie können mit ZigBee 3.0 Controller gesteuert werden.

• Klassische Glühlampenform, E27-Sockel, Retrofit, 806 lm, ersetzt 60-W-Glühlampe
• Kerzenform, E14-Sockel, 300°-Abstrahlwinkel, 470 lm, ersetzt 50-W-Glühlampe
• Spotform, GU10-Sockel 36°-Abstrahlwinkel, 350 lm, ersetzt 50-W-Glühlampe
• Drahtlose Steuerung durch integrierte Smart-Licht-Funktion (ZigBee)
• Kontinuierlich in der Farbtemperatur anpassbares Licht (1800–6500 K)
• Stufenlos dimmbar per Schwaiger App
• Spart in Warmweiß-Stellung 83 % Energie gegenüber einer 50- bzw. 60-W-Glühlampe
  • Hält bis zu 25.000 Betriebsstunden
  • Die LED Serie HAL ist nur für den Innenraum geeignet
• Jederzeit individuelle Lichtszenen einfach programmierbar und direkt abrufbar über Schwaiger APP

Hinweis: Für den Betrieb ist das Schwaiger-Gateway oder die ZHF02 Fernbedienung erforderlich. Weitere Informationen entnehmen Sie bitte aus der jeweiligen Bedienungsanleitung.

Die Ansteuerung erfolgt per Funk bequem von Ihrem Smartphone oder Tablet-PC per kostenloser Schwaiger App für iOS und Android über das Schwaiger home4you Gateway des Systems.

Einbuchung der HAL LED Lampen in die Schwaiger Gateway über die Applikation iOS oder Android.

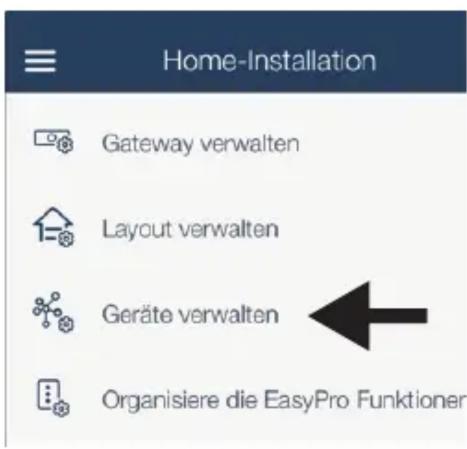

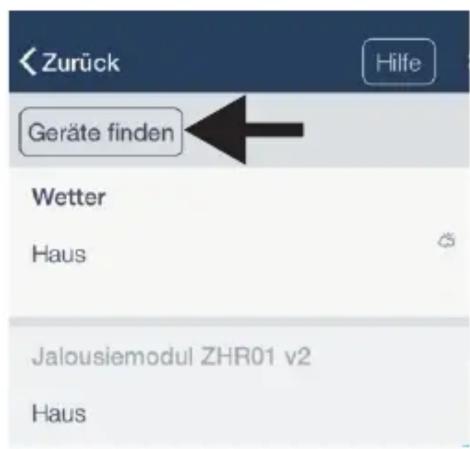

Bitte die Applikation Schwaiger starten und dann „Home-Installation“ anwählen, die Funktion „Geräte verwalten“ auswählen. Danach aktivieren Sie „Geräte finden“. Siehe dazu Bedienungsanleitung der Schwaiger Gateway HA 101.

Bitte beachten Sie, dass bei der Einbuchung der LED Lampen der Abstand von 0,5m zwischen Gateway und der LED Lampen nicht überschritten wird. Schalten Sie die Stromversorgung für die Lampe aus, setzen Sie das Leuchtmittel in die Lampe ein und schalten Sie die Stromversorgung wieder ein. Danach wird der Einbuchungsprozess gestartet. Dieser Vorgang kann bis zu 30 Sekunden dauern.

Simple line drawing of a light bulb with a conical top above it, no text or symbols present.


Line drawing of a hand pointing to a square button (no text or symbols)

Während des Einbuchungsprozesses blinkt die LED Lampe 2 mal kurz auf und nach einer weiteren Sekunde blinkt die Lampe ein weiteres Mal. Dies ist dann die Bestätigung, daß die Lampe im Gateway angemeldet wird. Nach erfolgreicher Anmeldung wird die Lampe in der App angezeigt. Ausbuchung der LED Lampe wird über die Schwaiger App durchgeführt. Bitte starten Sie dazu die Schwaiger App, dann im Menü „Home-Installation“ um über das aktive Gateway die Funktion „Geräte verwalten“ auszuwählen. Hier sehen Sie die bereits angelernten Sensoren und Lampen. Bitte wählen Sie die LED Lampe aus, die Sie löschen möchten, indem Sie auf das Symbol ☐ drücken, bis die das Fenster „Löschen“ erscheint. Bitte bestätigen Sie diesen Vorgang.

Werkseinstellungen:

Bitte schalten Sie die LED Lampe im Abstand von ca. 1 Sekunde 5 mal ein und wieder aus. Danach ist die LED Lampe in die Werkseinstellung zurückgesetzt und kann nun als neue Lampe wieder in ein ZigBee Netzwerk eingebucht werden.

Technische Daten:

Bezeichnung	Sockel	Lumen	Kelvin	Leistung	Lichtfarbe	Abstrahlwinkel
HAL100 E27 806	2700 9W Warmweiß		240°
HAL200	E27	806	2700-6500	9W	Warm/Neutral/Kaltweiß	240°
HAL300	E27	806	1800-6500	9,5W	RGBW Multicolor	240°
HAL400	GU10	350	2700	4,8W	Warmweiß	36°
HAL500	GU10	350	2700-6500	5,1W	Warm/Neutral/Kaltweiß	36°
HAL600	E14	470	2700	5,3W	Warmweiß	300°

Für alle LED Lampen der HAL Serie gilt:

Sendeleistung: < 10 mW | Dimmbar: ja (über ZigBee)| Netzanschluss: 220–240 V\~50 Hz | Frequenzband: 2405-2480 MHz

Entsorgung

 Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Vereinfachte Konformitätserklärung nach RED-Richtlinien

Hiermit erklärt die Firma Schwaiger GmbH, dass der beschriebene Funkanlagentyp der Richtlinie 2014/53/EU und den weiteren für das Produkt zutreffenden Richtlinien entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konform.schwaiger.de

Hinweise zur Garantie

Die Garantiezeit beginnt mit dem Kauf des Gerätes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantieleistung richtet sich nach unseren, zum Zeitpunkt des Kaufes gültigen, Garantiebedingungen. Bringen Sie im Reparaturfall bitte das Gerät zu Ihrem Fachhändler oder senden Sie es dorthin ein.
