HAL800 - Beleuchtung Schwaiger - Kostenlose Bedienungsanleitung

Produkttyp	LED-Arbeitsleuchte
Modell	HAL800
Marke	Schwaiger
Abmessungen (B x H x T)	25 x 15 x 10 cm
Gewicht	500 g
Leuchtmittel	LED (fest verbaut)
Lichtstrom	800 lm
Farbtemperatur	4000 K (neutralweiß)
Lebensdauer LED	20.000 h
Spannung	230 V ~ 50 Hz
Leistungsaufnahme	10 W
Schutzklasse	II
Schutzart (IP)	IP20
Schaltzyklen	> 10.000
Anlaufzeit	< 0,5 s
Betriebstemperatur	-10 °C bis +40 °C
Material	Aluminium, Kunststoff
Kabellänge	1,5 m
Dimmbar	Nein
Energieeffizienzklasse	A+
Inklusive Zubehör	Bedienungsanleitung
Wartung und Reinigung	Mit trockenem Tuch abwischen; keine aggressiven Reinigungsmittel verwenden
Sicherheitshinweise	Nicht abdecken, Kabel nicht beschädigen, nur zur angegebenen Spannung verwenden
Reparierbarkeit	Nur durch autorisiertes Fachpersonal; LED nicht austauschbar
Entsorgung	Elektrogeräte gehören nicht in den Hausmüll – Recycling gemäß WEEE

Häufig gestellte Fragen - HAL800 Schwaiger

Wie schalte ich die Leuchte ein?

Die Leuchte wird über den Netzschalter am Kabel oder Gehäuse ein- und ausgeschaltet.

Kann die Leuchte im Freien verwendet werden?

Die Leuchte hat die Schutzart IP20 und ist daher nur für den Innenbereich geeignet. Vor Feuchtigkeit und direkter Witterung schützen.

Ist die Leuchte dimmbar?

Nein, die Leuchte ist nicht dimmbar. Verwenden Sie sie nur mit dem eingebauten Schalter.

Welche Leuchtmittel sind verbaut?

Es sind feste LED-Module verbaut, die nicht austauschbar sind. Die Lebensdauer beträgt ca. 20.000 Stunden.

Wie reinige ich die Leuchte?

Reinigen Sie die Leuchte mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine scharfen Reinigungsmittel.

Was tun bei Flackern?

Überprüfen Sie zuerst die Netzverbindung. Falls das Flackern anhält, kann ein Defekt vorliegen – wenden Sie sich an den Kundendienst.

Ist die Leuchte für Feuchträume geeignet?

Aufgrund der Schutzart IP20 ist die Leuchte nicht für Feuchträume wie Badezimmer geeignet.

Kann ich die LED selbst austauschen?

Die LEDs sind fest verbaut und können nicht vom Benutzer ausgetauscht werden. Bei Defekt ist die Leuchte zu ersetzen.

Gibt es eine Garantie auf die Leuchte?

Ja, es gilt die gesetzliche Gewährleistung von 2 Jahren. Darüber hinaus bietet Schwaiger oft eine Herstellergarantie – bitte in der Verpackung prüfen.

Kann ich die Leuchte an eine Zeitschaltuhr anschließen?

Ja, die Leuchte kann über eine Zeitschaltuhr geschaltet werden, da sie keinen Dimmvorgang benötigt. Beachten Sie die max. Belastbarkeit der Zeitschaltuhr.

BEDIENUNGSANLEITUNG HAL800 Schwaiger

Sehr geehrter Kunde,

sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen, kontaktieren Sie bitte unseren technischen Support.

Schwaiger GmbH

Würzburger Straße 17

90579 Langenzenn

Hotline: [phone]

www.schwaiger.de

[e-mail]

D BEDIENUNGSANLEITUNG

Herzlichen Glückwunsch und vielen Dank für den Kauf eines Schwaiger HAL Leuchtmittels. Im Folgenden erhalten Sie nützliche Hinweise zur Handhabung.

LED Lampen HAL Serie können mit ZigBee 3.0 Controller gesteuert werden.

• Kerzenform, E14-Sockel, 300°-Abstrahlwinkel, 470 lm, ersetzt 50-W-Glühlampe
• Spotform, GU10-Sockel 36°-Abstrahlwinkel, 350 lm, ersetzt 50-W-Glühlampe
• Drahtlose Steuerung durch integrierte Smart-Licht-Funktion (ZigBee)
• Kontinuierlich in der Farbtemperatur anpassbares Licht (1800–6500 K)
• Stufenlos dimmbar per Schwaiger App
• Spart in Warmweiß-Stellung 83 % Energie gegenüber einer 50- bzw. 60-W-Glühlampe
  • Hält bis zu 25.000 Betriebsstunden
  • Die LED Serie HAL ist nur für den Innenraum geeignet
• Jederzeit individuelle Lichtszenen einfach programmierbar und direkt abrufbar über Schwaiger APP

Hinweis: Für den Betrieb ist das Schwaiger-Gateway oder ein ZigBee 3.0 Controller erforderlich. Weitere Informationen entnehmen Sie bitte aus der jeweiligen Bedienungsanleitung.

Die Ansteuerung erfolgt per Funk bequem von Ihrem Smartphone oder Tablet-PC per kostenloser Schwaiger App für iOS und Android über das Schwaiger home4you Gateway des Systems.

Einbuchung der HAL LED Lampen in die Schwaiger Gateway über die Applikation iOS oder Android.

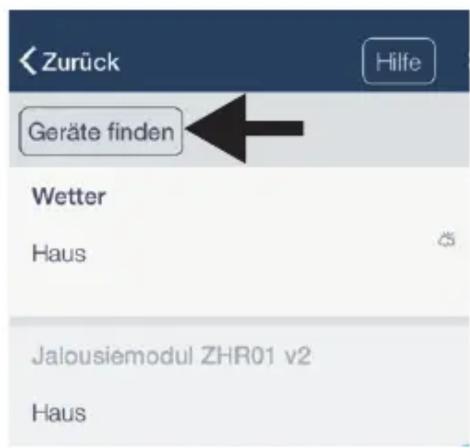

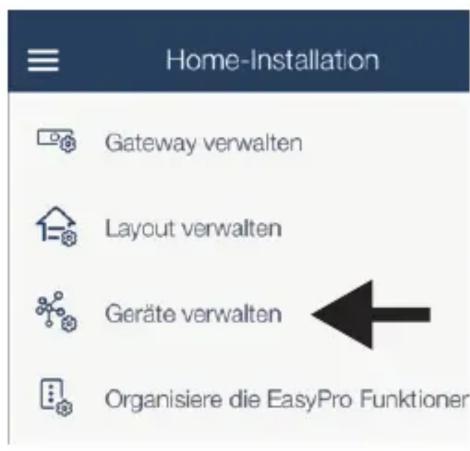

Bitte die Applikation Schwaiger starten und dann „Home-Installation“ anwählen, die Funktion „Geräte verwalten“ auswählen. Danach aktivieren Sie „Geräte finden“. Siehe dazu Bedienungsanleitung der Schwaiger Gateway HA 101.

Bitte beachten Sie, dass bei der Einbuchung der LED Lampen der Abstand von 0,5m zwischen Gateway und der LED Lampen nicht überschritten wird. Schalten Sie die Stromversorgung für die Lampe aus, setzen Sie das Leuchtmittel in die Lampe ein und schalten Sie die Stromversorgung wieder ein. Danach wird der Einbuchungsprozess gestartet. Dieser Vorgang kann bis zu 30 Sekunden dauern.

OFF ON

Während des Einbuchungsprozesses blinkt die LED Lampe 2 mal kurz auf und nach einer weiteren Sekunde blinkt die Lampe ein weiteres Mal. Dies ist dann die Bestätigung, daß die Lampe im Gateway angemeldet wird. Nach erfolgreicher Anmeldung wird die Lampe in der App angezeigt. Ausbuchung der LED Lampe wird über die Schwaiger App durchgeführt. Bitte starten Sie dazu die Schwaiger App, dann im Menü „Home-Installation“ um über das aktive Gateway die Funktion „Geräte verwalten“ auszuwählen. Hier sehen Sie die bereits angelernten Sensoren und Lampen. Bitte wählen Sie die LED Lampe aus, die Sie löschen möchten, indem Sie auf das Symbol \_\_\_\_ drücken, bis die das Fenster „Löschen“ erscheint. Bitte bestätigen Sie diesen Vorgang.

Werkseinstellungen:

Bitte schalten Sie die LED Lampe im Abstand von ca. 1 Sekunde 5 mal ein und wieder aus. Danach ist die LED Lampe in die Werkseinstellung zurückgesetzt und kann nun als neue Lampe wieder in ein ZigBee Netzwerk eingebucht werden. 5x AN

	10s10s	1s1s1s1s1s1s
AUS
		2s2s2s2s2s2s

Technische Daten:

Sockel	Lumen	Kelvin	Leistung	Lichtfarbe	Abstrahlwinkel
GU10	350	1800-6500	6W	RGBW Multicolor	40°
E14	470	1800-6500	6W	RGBW Multicolor	300°

Für alle LED Lampen der HAL Serie gilt:

Sendeleistung: < 10 mW | Dimmbar: ja (über ZigBee)| Netzanschluss: 220–240 V\~50 Hz | Frequenzband: 2405-2480 MHz

Entsorgung

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Vereinfachte Konformitätserklärung nach RED-Richtlinien

Hiermit erklärt die Firma Schwaiger GmbH, dass der beschriebene Funkanlagentyp der Richtlinie 2014/53/EU und den weiteren für das Produkt zutreffenden Richtlinien entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konform.schwaiger.de

Hinweise zur Garantie

Die Garantiezeit beginnt mit dem Kauf des Gerätes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantieleistung richtet sich nach unseren, zum Zeitpunkt des Kaufes gültigen, Garantiebedingungen. Bringen Sie im Reparaturfall bitte das Gerät zu Ihrem Fachhändler oder senden Sie es dorthin ein.
