Produkttyp	LED-Deckenleuchte
Modell	HAL550
Marke	Schwaiger
Abmessungen (L x B x H)	ca. 20 x 20 x 5 cm
Gewicht	ca. 0,3 kg
Leuchtmittel	LED (fest verbaut)
Lichtleistung	500 Lumen
Farbtemperatur	3000 K (warmweiß)
Lebensdauer	20.000 Stunden
Schutzart	IP20
Spannung	220-240 V ~ 50/60 Hz
Leistungsaufnahme	6 W
Dimmbar	Nein
Montage	Aufputz / Deckenmontage
Material	Kunststoff, Aluminium
Farbwiedergabeindex (CRI)	≥ 80 Ra
Energieeffizienzklasse	F (EU 2019/2015)
Lieferumfang	Leuchte, Montagematerial, Bedienungsanleitung

Häufig gestellte Fragen - HAL550 Schwaiger

Wie installiere ich die Leuchte HAL550?

Schalten Sie vor der Installation die Stromversorgung aus. Montieren Sie die Leuchte mit dem beiliegenden Montagematerial an der gewünschten Stelle an der Decke. Verbinden Sie die Kabel gemäß den Farbkennzeichnungen (Schwarz/Blau für Phase und Neutralleiter, Grün/Gelb für Schutzleiter). Achten Sie auf festen Sitz und setzen Sie die Abdeckung wieder auf.

Kann ich die Leuchte dimmen?

Nein, die HAL550 ist nicht dimmbar. Ein Betrieb mit einem Dimmer kann zu Fehlfunktionen oder Schäden führen.

Welche Lichtfarbe hat die Leuchte?

Die Leuchte hat eine warmweiße Lichtfarbe mit einer Farbtemperatur von 3000 K.

Ist die Leuchte für Feuchträume wie Bad oder Küche geeignet?

Die Schutzart beträgt IP20. Die Leuchte ist daher nur für trockene Innenräume geeignet, nicht für Feuchträume.

Wie reinige ich die Leuchte richtig?

Verwenden Sie ein trockenes oder leicht feuchtes, fusselfreies Tuch. Keine aggressiven Reinigungsmittel oder Scheuermittel verwenden. Vor der Reinigung die Leuchte vom Stromnetz trennen.

Die Leuchte leuchtet nicht. Was kann ich tun?

Überprüfen Sie die Sicherung und den Lichtschalter. Stellen Sie sicher, dass die Verkabelung korrekt ist. Falls die Leuchte immer noch nicht funktioniert, kontaktieren Sie den Kundendienst – die LED ist fest verbaut und kann nicht selbst gewechselt werden.

Kann ich das Leuchtmittel austauschen?

Nein, die LED ist fest in der Leuchte verbaut und kann nicht ausgetauscht werden. Bei einem Defekt muss die gesamte Leuchte ersetzt werden.

Welche Garantie gilt für die HAL550?

Es gilt die gesetzliche Gewährleistung von 2 Jahren. Details entnehmen Sie bitte der Bedienungsanleitung oder der Schwaiger-Website.

Ist die Leuchte mit einem Bewegungsmelder kompatibel?

Die Leuchte ist nicht für den Betrieb mit externen Dimmern oder Bewegungsmeldern vorgesehen. Verwenden Sie sie nur mit einem Standard-Lichtschalter.

Wie hoch ist der Stromverbrauch der Leuchte?

Die Leuchte hat eine Leistungsaufnahme von 6 Watt. Bei einer täglichen Nutzung von 4 Stunden ergibt sich ein Jahresverbrauch von ca. 8,76 kWh (bei 365 Tagen).

BEDIENUNGSANLEITUNG HAL550 Schwaiger

Sehr geehrter Kunde,

sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen, kontaktieren Sie bitte unseren technischen Support.

Schwaiger GmbH

Würzburger Straße 17

90579 Langenzenn

Hotline: [phone]

www.schwaiger.de

[e-mail]

D BEDIENUNGSANLEITUNG

Herzlichen Glückwunsch und vielen Dank für den Kauf eines Schwaiger HAL Leuchtmittels. Im Folgenden erhalten Sie nützliche Hinweise zur Handhabung.

LED Lampen HAL Serie können mit ZigBee 3.0 Controller gesteuert werden.

• Kerzenform, E14-Sockel, 300°-Abstrahlwinkel, 470 lm, ersetzt 50-W-Glühlampe
• Spotform, GU10-Sockel 36°-Abstrahlwinkel, 350 lm, ersetzt 50-W-Glühlampe
• Drahtlose Steuerung durch integrierte Smart-Licht-Funktion (ZigBee)
• Kontinuierlich in der Farbtemperatur anpassbares Licht (1800–6500 K)
• Stufenlos dimmbar per Schwaiger App
• Spart in Warmweiß-Stellung 83 % Energie gegenüber einer 50- bzw. 60-W-Glühlampe
  • Hält bis zu 25.000 Betriebsstunden
  • Die LED Serie HAL ist nur für den Innenraum geeignet
• Jederzeit individuelle Lichtszenen einfach programmierbar und direkt abrufbar über Schwaiger APP

Hinweis: Für den Betrieb ist das Schwaiger-Gateway oder ein ZigBee 3.0 Controller erforderlich. Weitere Informationen entnehmen Sie bitte aus der jeweiligen Bedienungsanleitung.

Die Ansteuerung erfolgt per Funk bequem von Ihrem Smartphone oder Tablet-PC per kostenloser Schwaiger App für iOS und Android über das Schwaiger home4you Gateway des Systems.

Einbuchung der HAL LED Lampen in die Schwaiger Gateway über die Applikation iOS oder Android.

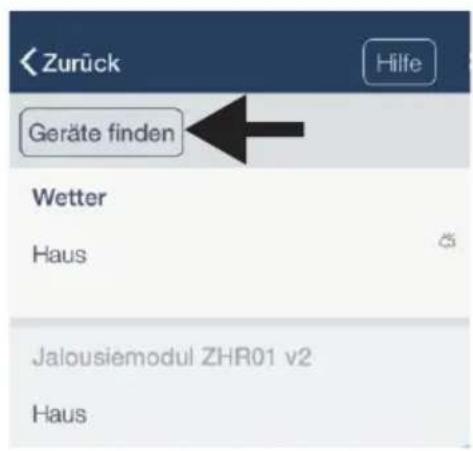

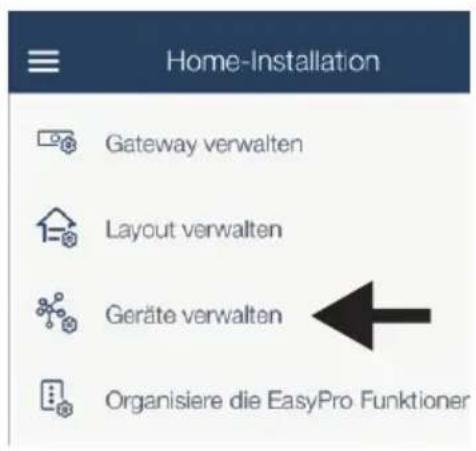

Bitte die Applikation Schwaiger starten und dann „Home-Installation“ anwählen, die Funktion „Geräte verwalten“ auswählen. Danach aktivieren Sie „Geräte finden“. Siehe dazu Bedienungsanleitung der Schwaiger Gateway HA 101.

Bitte beachten Sie, dass bei der Einbuchung der LED Lampen der Abstand von 0,5m zwischen Gateway und der LED Lampen nicht überschritten wird. Schalten Sie die Stromversorgung für die Lampe aus, setzen Sie das Leuchtmittel in die Lampe ein und schalten Sie die Stromversorgung wieder ein. Danach wird der Einbuchungsprozess gestartet. Dieser Vorgang kann bis zu 30 Sekunden dauern.  Während des Einbuchungsprozesses blinkt die LED Lampe 2 mal kurz auf und nach einer weiteren Sekunde blinkt die Lampe ein weiteres Mal. Dies ist dann die Bestätigung, daß die Lampe im Gateway angemeldet wird. Nach erfolgreicher Anmeldung wird die Lampe in der App angezeigt. Ausbuchung der LED Lampe wird über die Schwaiger App durchgeführt. Bitte starten Sie dazu die Schwaiger App, dann im Menü „Home-Installation“ um über das aktive Gateway die Funktion „Geräte verwalten“ auszuwählen. Hier sehen Sie die bereits angelernten Sensoren und Lampen. Bitte wählen Sie die LED Lampe aus, die Sie löschen möchten, indem Sie auf das Symbol: drücken, bis die das Fenster „Löschen“ erscheint. Bitte bestätigen Sie diesen Vorgang.

Werkseinstellungen:

Bitte schalten Sie die LED Lampe im Abstand von ca. 1 Sekunde 5 mal ein und wieder aus. Danach ist die LED Lampe in die Werkseinstellung zurückgesetzt und kann nun als neue Lampe wieder in ein ZigBee Netzwerk eingebucht werden.

Technische Daten:

Bezeichnung	Sockel	Lumen	Kelvin	Leistung	Lichtfarbe	Abstrahlwinkel
HAL550	GU10	350	1800-6500	6W	RGBW Multicolor	40°
HAL800	E14	470	1800-6500	6W	RGBW Multicolor	300°

Für alle LED Lampen der HAL Serie gilt:

Sendeleistung: < 10 mW | Dimmbar: ja (über ZigBee)| Netzanschluss: 220-240 V\~50 Hz | Frequenzband: 2405-2480 MHz

Entsorgung

 Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Vereinfachte Konformitätserklärung nach RED-Richtlinien

Hiermit erklärt die Firma Schwaiger GmbH, dass der beschriebene Funkanlagentyp der Richtlinie 2014/53/EU und den weiteren für das Produkt zutreffenden Richtlinien entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konform.schwaiger.de

Hinweise zur Garantie

Die Garantiezeit beginnt mit dem Kauf des Gerätes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantieleistung richtet sich nach unseren, zum Zeitpunkt des Kaufes gültigen, Garantiebedingungen. Bringen Sie im Reparaturfall bitte das Gerät zu Ihrem Fachhändler oder senden Sie es dorthin ein.
