BEDIENUNGSANLEITUNG HW11 Pro JIMMY

Wichtige Sicherheitsanweisungen

1. Bevor Sie dieses Produkt verwenden, lesen Sie bitte dieses Handbuch und alle Anweisungen und Warnungen auf dem Produkt. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlägen, Feuer oder Verletzungen führen.
   2.Wenn Sie Elektrogeräte verwenden, sollten Sie immer die grundlegenden Vorsichtsmaßnahmen beachten, um das Risiko von Feuer, Stromschlag und Verletzungen zu verringern.

Warnung!

1. Dieses Produkt ist nur für den Hausgebrauch bestimmt.
2. Überprüfen Sie vor dem Anschließen des Produkts an das Netzteil, ob die lokale Spannung mit der auf dem Netzteil angegebenen Spannung übereinstimmt.
3. Überprüfen Sie das Produkt vor dem Gebrauch. Wenn das Produkt oder der Adapter beschädigt ist, verwenden Sie es nicht mehr.
4. Bitte verwenden Sie es ausschließlich gemäß der in diesem Handbuch beschriebenen Methode.
5. Dieses Produkt kann nicht von Kindern, Menschen mit körperlichen, sensorischen oder geistigen Behinderungen oder Menschen ohne einschlägige Erfahrung und Kenntnisse verwendet werden. Es sei denn, es gibt eine Aufsicht oder Anleitung eines Vormunds, um sicherzustellen, dass er dieses Produkt sicher verwenden kann.
6. Verwenden Sie dieses Produkt nicht als Spielzeug. Bitte halten Sie dieses Produkt von Kindern fern, achten Sie auf Kinder, stellen Sie sicher, dass sie nicht mit diesem Produkt als Spielzeug spielen.
7. Berühren Sie den Stecker nicht mit nassen Händen.
8. Achten Sie beim Reinigen der Treppe besonders darauf, dass Sie nicht herunterfallen.
9. Wenn die Kabel, Stecker, Batterien oder leitenden Teile beschädigt sind, verwenden oder zerlegen oder ersetzen Sie keine Teile selbst. Ihre eigene Demontage und der Austausch von Teilen können einen elektrischen Schlag oder einen Brand verursachen. Jimmy ist dafür nicht verantwortlich. Einmal beschädigt, muss es von Jimmy, dem Vertreter von Jimmy oder einer von Jimmy benannten Person mit entsprechenden Qualifikationen repariert oder ersetzt werden, um Gefahren zu vermeiden.
10. Bitte verwenden Sie das von Jimmy angegebene Ladegerät, um das Produkt aufzuladen.
11. Bitte stellen Sie sicher, dass Sie den von Jimmy angegebenen Akku verwenden: Andere Akkutypen können platzen und Verletzungen oder Produktschäden verursachen.
12. Wenn das Produkt nicht gemäß den Anweisungen betrieben wird, stark getroffen wird, aus großer Höhe fällt, beschädigt ist oder ins Wasser fällt, verwenden Sie das Produkt bitte nicht und wenden Sie sich an Jimmy oder Jimmys Vertreter.
13. Verwenden Sie nur Ersatzteile und von Jimmy angegebene Teile.
14. Ziehen oder belasten Sie das Kabel nicht. Halten Sie die Kabel von erhitzten Oberflächen fern. Lassen Sie das Kabel nicht dort, wo die Tür geschlossen ist, über scharfe Kanten oder Ecken gezogen werden. Das Kabel sollte vom aktiven Bereich ferngehalten werden. Verwenden Sie dieses Produkt nicht gegen das Kabel.
15. Bitte ziehen Sie den Stecker heraus, wenn Sie ihn nicht benutzen oder vor der Wartung.
16. Ziehen Sie das Kabel nicht, tragen Sie das Produkt nicht zusammen mit dem Kabel und verwenden Sie das Kabel nicht als Griff.
17. Dieses Produkt ist ein wiederaufladbares Elektrogerät. Bitte lassen Sie die Maschine nicht ohne Aufsicht alleine laufen.
18. Wenn Sie die Maschine reinigen, reparieren oder längere Zeit nicht benutzen, muss der Akku aus dem Batteriekasten gezogen werden.
19. Vermeiden Sie die Nähe zu Heizgeräten oder die langfristige Sonneneinstrahlung, um zu verhindern, dass sich die Schale aufgrund hoher Temperaturen verformt.
20. Stellen Sie keine Hindernisse am Lufteinlass und -auslass der Maschine auf, um eine Überhitzung der Maschine zu vermeiden.
21. Der Körper und die Bodenbürste werden mit Energie versorgt und können nicht durch Eintauchen in Wasser gereinigt werden.

22. Reinigen oder entfernen Sie die Walzenbürstenabdeckung oder den Walzenbürstenkörper nicht, wenn die Maschine eingeschaltet ist oder läuft, um Verletzungen zu vermeiden.

23. Bitte benutzen Sie das Gerät nicht, um brennende Holzkohle, Zigarettenkippen und andere wärmeerzeugende Gegenstände zu absorbieren.

24. Bitte benutzen Sie die Maschine nicht, um scharfe Gegenstände wie Glasscherben zu absorbieren.
25. Verwenden Sie die Maschine nicht, um ultrafeine Substanzen wie Kalk, Zement, Kohlenstoffpulver, Gipspulver, Mehl usw.;
26. Bitte benutzen Sie die Maschine nicht, um ätzende Flüssigkeiten wie Säure-Base-Reinigungsflüssigkeit, Waschpulver usw.;
27. Bitte benutzen Sie die Maschine nicht, um Benzin, Alkohol, Parfüm, Farbe und andere brennbare und explosive Materialien aufzunehmen.
28. Zerlegen und montieren Sie die geschlossene Maschine nicht selbst und versuchen Sie nicht, die Leistung der gesamten Maschine zu verändern. Sie müssen Hilfe vom Hersteller, seiner Wartungsabteilung oder Fachleuten in ähnlichen Abteilungen erhalten, da dies sonst zu Gefahren führen kann.
29. Wenn Sie dieses Produkt längere Zeit nicht verwenden, sollten Sie die Stromversorgung ausschalten und die Ladestation ausstecken.
30. Die technischen Parameter, die in den Produktanweisungen angegeben sind, werden von Jimmy Labs oder einem bestimmten Testunternehmen eines Drittanbieters bezogen, und das endgültige Interpretationsrecht liegt bei unserem Unternehmen.

Informationen zur Produktverwendung

1. Dieses Produkt eignet sich für harte Böden in Innenräumen, einschließlich Wachsböden, Gummiböden, Fliesenböden, nahtlose Holzböden und Massivholzböden. Wenn Sie dieses Produkt auf einem unebenen Boden verwenden, werden möglicherweise nicht die besten Ergebnisse erzielt.
2. Wenn der Rückgewinnungstank und der Reinwassertank nicht gemäß den korrekten Anweisungen installiert sind, öffnen Sie sie bitte und verwenden Sie sie.
3. Schütteln Sie nicht auf und ab und schlagen Sie nicht heftig auf die Maschine, um zu verhindern, dass Abwasser in den Motor fließt. Heben oder tragen Sie die Maschine beim Starten nicht auf und ab und kippen Sie die Maschine nicht zur Seite oder legen Sie sie flach auf den Boden, um zu verhindern, dass Abwasser in den Motor fließt.
4. Lassen Sie die Maschine nicht lange laufen, wenn der Lufteinlass durch den Schwimmer blockiert ist, um Beschädigungen zu vermeiden.
5. Reinigen Sie nach dem Gebrauch der Maschine die verschmutzten Teile des Abwassertanks, der Saugdüse und des Luftkanals rechtzeitig und lagern Sie sie an einem belüfteten und trockenen Ort. Feuchte Orte beeinträchtigen die Isolierung und Lebensdauer von Elektrogeräten.

Über Reinigungsflüssigkeit

1. Wenn eine große Menge Reinigungsflüssigkeit in den Motor gelangt, besteht Gefahr.
2. Befolgen Sie die Anweisungen (das Verhältnis von Lösung zu Wasser beträgt 1:50), um die Lösung herzustellen. Es wird empfohlen, die Reinigungsflüssigkeit unseres Unternehmens zu verwenden und keine Reinigungsflüssigkeiten zu verwenden, die Säuren, Alkalilösungen oder umweltschädliche Substanzen enthalten.
3. Verhindern Sie, dass Kinder mit der Reinigungsflüssigkeit in Kontakt kommen. Wenn die Reinigungsflüssigkeit versehentlich in die Augen gelangt, spülen Sie sie rechtzeitig gründlich mit sauberem Wasser aus. Bei versehentlichem Verschlucken sofort einen Arzt aufsuchen.
4. Wenn es um Abwasser und Reinigungsflüssigkeit geht, sollte es gemäß den örtlichen Umweltschutzanforderungen behandelt werden.

Über weggeworfene Batterien

1. Die im Produkt montierte Batterie enthält umweltschädliche Materialien. Vor dem Entsorgen muss der Akku aus dem Gerät entfernt werden.

2. Wenn Sie den Akku entfernen, schaltet sich das Produkt aus und der Ladestecker wird nicht abgezogen.

3. Bitte entsorgen Sie den weggeworfenen Akku sicher und ordnungsgemäß. Werfen Sie ihn nicht in Feuer, Wasser oder Erde.

4. Wenn die Altbatterie ausläuft und die Haut oder Kleidung kontaminiert, entsorgen Sie sie bitte mit sauberem Wasser und suchen Sie rechtzeitig einen Arzt auf.

Das Produkt kann folgende Zeichen haben, die folgende Bedeutungen haben:

Zeichen Bedeutung
	Achten Sie auf Oberflächen mit hohen Temperaturen, da diese während des Gebrauchs heiß werden können. Seien Sie vorsichtig mit Verbrennungen.
	Nicht beim Baden oder Duschen verwenden.
	Angetriebener Kopf des Wassersauggeräts
	Nicht bedecken
	Wasserdichte Qualität

Kapitel 1 Produktinstallation

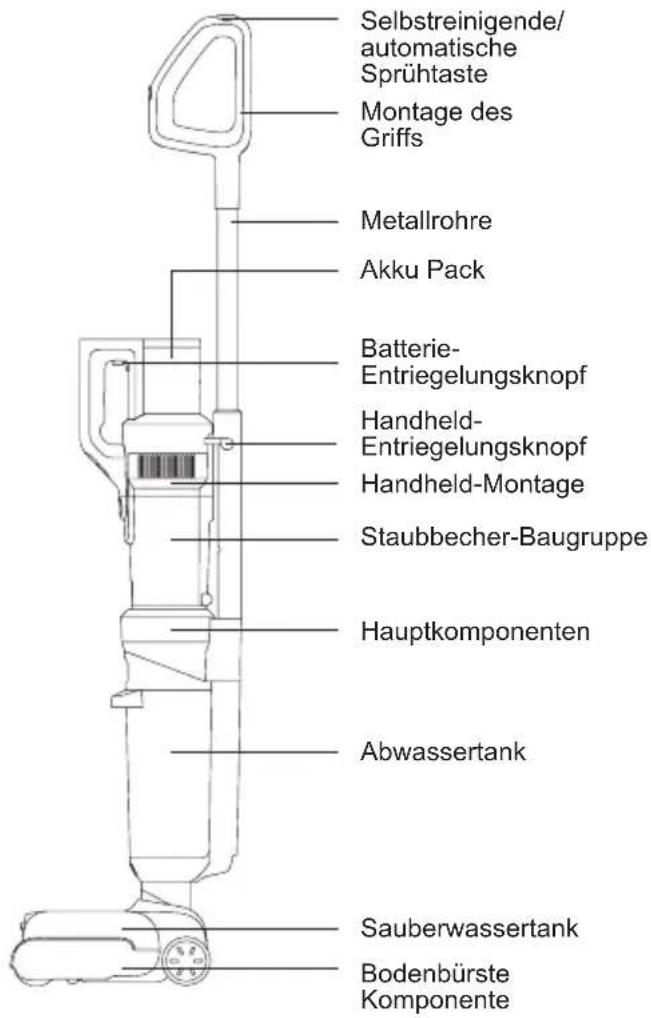

Teile Name

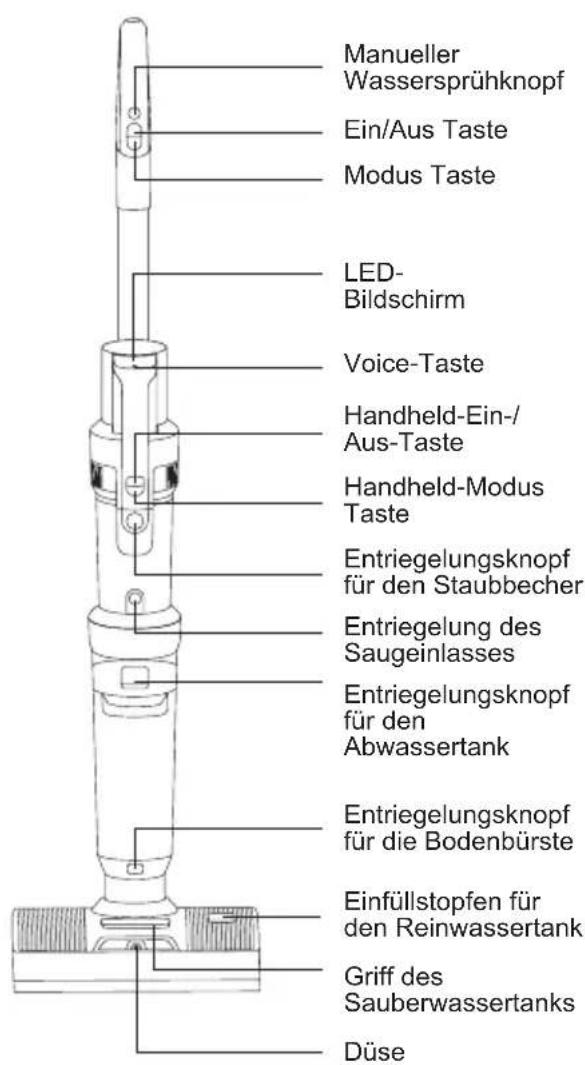

Manueller Wassersprühknopf Ein/Aus Taste Modus Taste LED- Bildschirm Voice-Taste Handheld-Ein-/Aus-Taste Handheld-Modus Taste Entriegelungsknopf für den Staubbecher Entriegelung des Saugeinlasses Entriegelungsknopf für den Abwassertank Entriegelungsknopf für die Bodenbürste Einfüllstopfen für den Reinwassertank Griff des Sauberwassertanks Düse

Selbstreinigende/ automatische Sprühtaste Montage des Griffs Metallrohre Akku Pack Batterie- Entriegelungsknopf Handheld- Entriegelungsknopf Handheld-Montage Staubbecher-Baugruppe Hauptkomponenten Abwassertank Sauberwassertank Bodenbürste Komponente

Oben der Ladestation Waschmittel Gehäuse Walzenbürste Gehäuse Unten der Ladestation Flache Absaugung Elektrischer Matratzenkopf Sofasauger Multifunktionelle Reinigungsbürste Reinigungslösung Strom Kabel

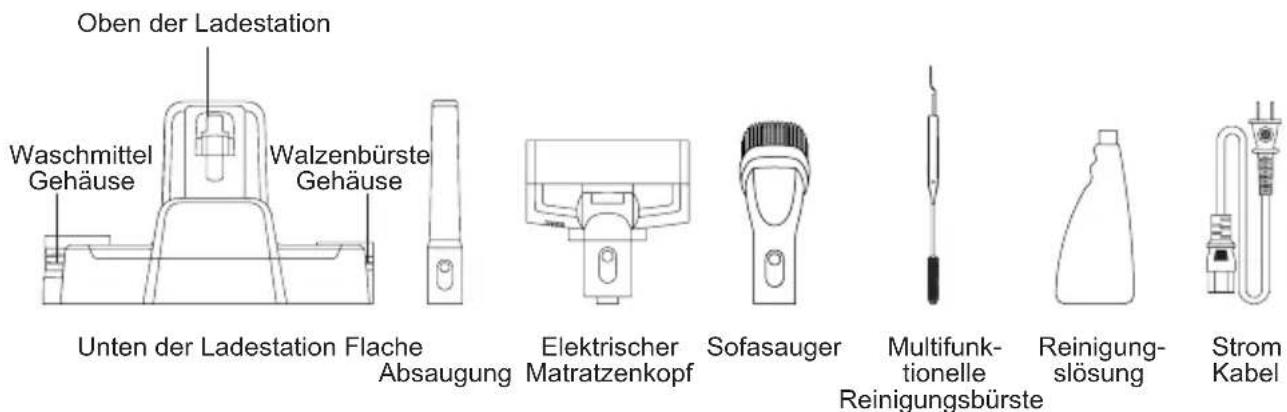

Packetliste

Name	Montage des Griffs	Akupack	Handheld-Montage	Hauptkomponenten	Bodenbürste Komponente
Quantity 1 1	1 1 1
Montage des Ladekopfes	Montage der Ladestation	Walzenbürste Gehäuse	Waschmittel Gehäuse	Flache Absaugung	Elektrischer Matratzenkopf
1 1 1 1 1
Sofasauger	Multifunktionelle Reinigungsbürste	Reinigungslösung	Strom kabel	Gebrauchsanweisung
1 1 1 1 1

Demontage und Montage des Produkts

Anmerkung: Während der Demontage und Montage des Produkts schalten Sie bitte die Stromversorgung aus.

Demontage und Montage der Hauptkomponenten

Um die Hauptkomponenten zu installieren, richten Sie zunächst die Unterseite der Hauptkomponenten am Kopf der Bodenbürstenbaugruppe aus, setzen Sie sie nach unten in die Bodenbürste ein und schieben Sie sie hinein

Nachdem Sie das "Klicken" gehört hatten, war die Installation erfolgreich. Wenn Sie die Bodenbürste herausnehmen möchten, stellen Sie die gesamte Maschine auf den Boden und halten Sie den Boden mit einer Hand fest

Bürsten, halten Sie mit der anderen Hand den Entriegelungsknopf der Bodenbürste fest und heben Sie die Hauptkomponenten nach oben. (Abbildung 1)

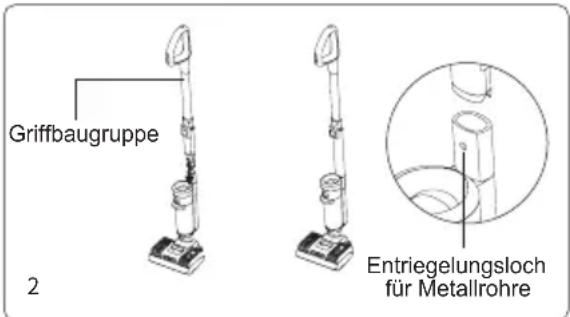

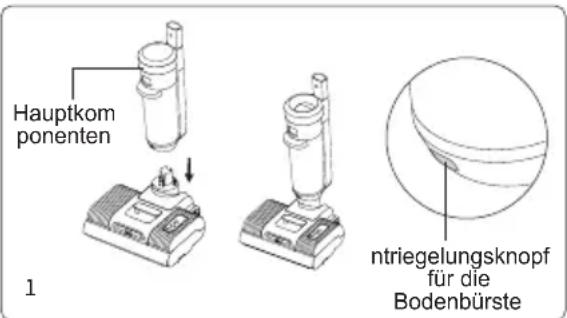

Demontage und Montage der Griffbaugruppe

Hauptkom ponenten 1 ntriegelungsknopf für die Bodenbürste

Griffbaugruppe 2 Entriegelungsloch für Metallrohre

Stecken Sie das Ende des Metallrohrs senkrecht zur

Richtung der gesamten Maschine in den Anschluss der Hauptkomponenten und stellen Sie nach dem Hören des "Klick" sicher, dass das Metallrohr fest und nicht locker ist, dann ist die Installation erfolgreich. Wenn Sie das Metallrohr herausnehmen möchten, nehmen Sie zuerst den Akku aus und verwenden Sie dann ein hartes Werkzeug wie einen Schraubendreher, um das Entriegelungsloch des Metallrohrs einzuführen, und ziehen Sie gleichzeitig das Metallrohr nach oben heraus. (Abbildung 2)

Demontage und Montage des Akkupacks

1. Halten Sie den Akku fest, legen Sie ihn entlang der Schienennut ab und drücken Sie den Akku kräftig nach

unten, hören Sie das "Klick", und der Akku ist verriegelt. (Abb. 3)

1. Drücken Sie die Entriegelungstaste des Akkus und ziehen Sie den Akku in die entgegengesetzte Richtung nach oben, um den Akku zu entriegeln. (Abb. 3)

Anmerkung: Mit Ausnahme des Austauschs des Akkus muss der Akku nicht häufig herausgenommen werden.

Handheld-Montage und -Demontage

Der Handstaubsauger mit dem Akkupack wird zunächst in die Nut der großen Gehäuseabdeckung eingesetzt, und der Handstaubsauger wird an das installierte Metallrohr gedrückt, und nach dem Hören des "Klick"-Geräuschs wird der Handstaubsauger erfolgreich installiert und zu diesem Zeitpunkt als Schubstangenstaubsauger verwendet. Um den Handstaubsauger einzeln zu entnehmen, halten Sie einfach den Handentriegelungsknopf gedrückt und heben Sie den Handstaubsauger schräg nach oben. (Abb. 4)

Installation der Ladestation

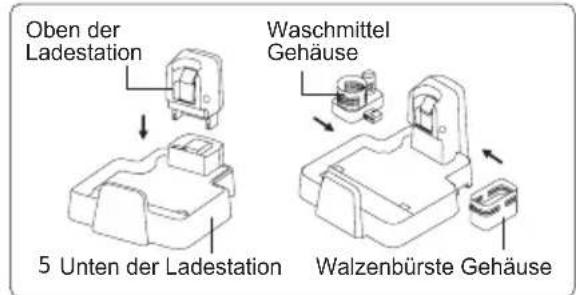

Drücken Sie die Ladekopfbaugruppe, die Waschmittel Gehäuse und die Walzenbürste Gehäuse entlang der im Diagramm gezeigten Position zur Ladestation, und wenn Sie ein "Klick" hören, rastet der Haken ein Entsprechend der Bohrungsposition,dann ist der Einbau erfolgreich. (Abb. 5)

Platzieren Sie das Gerät an der Ladestation

Die Bodenbürste befindet sich in einer aufrechten Position, halten Sie das Metallrohr mit der Hand, heben Sie das gesamte Gerät an, richten Sie den Ladeschacht am Ende des gesamten Geräts an der Ladebuchse an der Ladestation aus und stellen Sie das gesamte Gerät vorsichtig von oben nach unten in die Ladestation. Halten Sie bei der Verwendung das Metallrohr mit der Hand fest und ziehen Sie das gesamte Gerät direkt von der Ladestation nach oben. (Abb. 6)

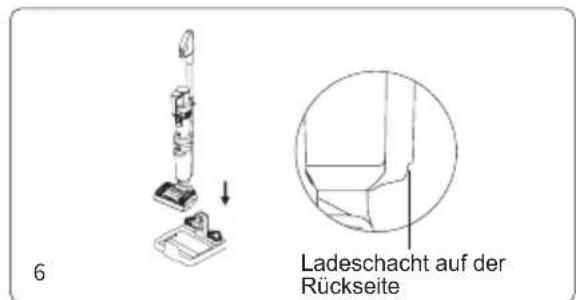

Demontage und Montage des Abwassertanks

Um den Abwassertank zusammenzubauen, setzen Sie den Boden des Abwassertanks in das Hauptgehäuse und schieben Sie den Abwassertank in Richtung des Hauptkörpers, bis ein "Klick" zu hören ist.

Um den Abwassertank abzunehmen, halten Sie die Maschine mit einer Hand und den Abwassertank mit der anderen Hand fest, drücken Sie die Entriegelungstaste des Abwassertanks, um den Abwassertank herauszuziehen. (Abb. 7)

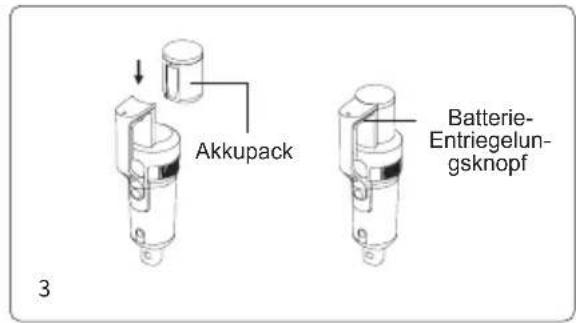

Akkupack Batterie- Entriegelun- gsknopf 3

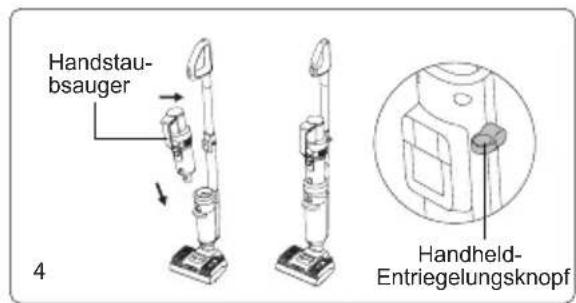

Handstau- bsauger 4 Handheld- Entriegelungsknopf

Oben der Ladestation Waschmittel Gehäuse 5 Unten der Ladestation Walzenbürste Gehäuse

6 Ladeschacht auf der Rückseite

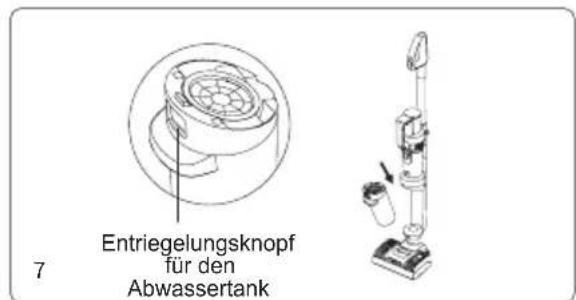

7 Entriegelungsknopf für den Abwassertank

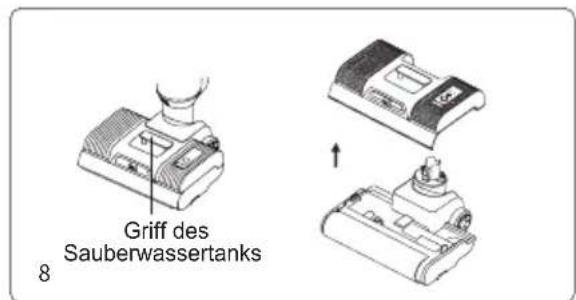

Griff des Sauberwassertanks 8

Demontage und Montage des Sauberwassertanks

Um den Sauberwassertank abzunehmen, halten Sie den Griff des Sauberwassertanks fest und ziehen Sie den Sauberwassertank heraus. Setzen Sie den Sauberwassertank wieder in die Düse und drücken Sie nach unten, um den Tank einzusetzen.. (Abb. 8)

Spline

9

Demontage und Montage der Rollenbürsten

Um die Bürstenwalzenbaugruppe zu entfernen, entfernen Sie zuerst den Sauberwassertankbaugruppe, halten Sie dann den Bodenkopf mit einer Hand nach unten, drehen Sie mit der anderen Hand die Endkappe der Bürstenwalze nach oben und entfernen Sie die Bürstenrolle nach außen.

Wenn Sie die Rollenbürstenbaugruppe installieren, richten Sie zuerst das andere Ende der Bürstenrolle an der Verzahnung aus, drehen Sie die Bürstenrolle zum Ende und drücken Sie dann die Bürstenrolle nach innen, drehen Sie die Bürstenrollenendabdeckung nach unten und installieren Sie sie, richten Sie die Bürstenwalzenkappe an der Oberseite des Bodenkopfes aus. (Abb.9)

Kapitel 2 Verwendung des Produkts

Anmerkung: Bitte prüfen Sie vor dem Gebrauch, ob das Gerät Strom hat, wenn kein Strom vorhanden ist, laden Sie es bitte rechtzeitig auf und verwenden Sie es erneut, nachdem es vollständig aufgeladen ist.

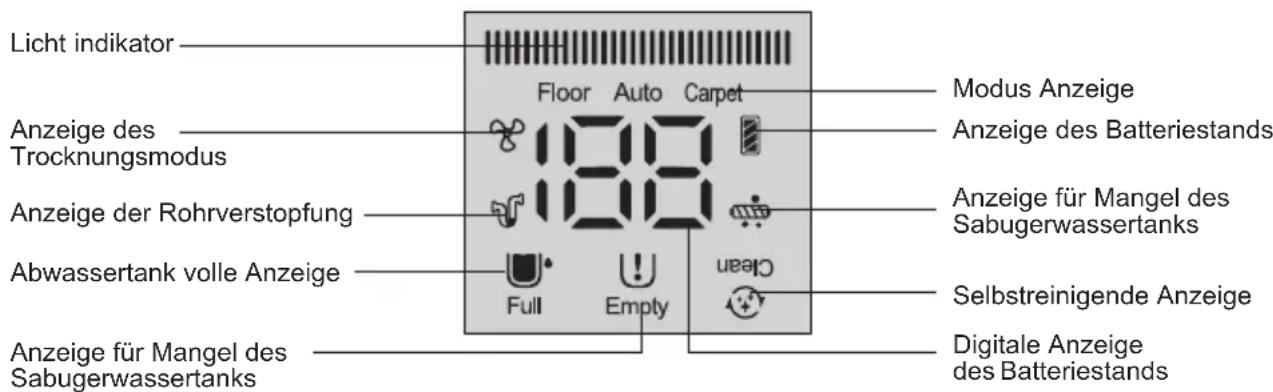

LED-Bildschirm und Anleitung

Licht indikator Anzeige des Trocknungsmodus Anzeige der Rohrverstopfung Abwassertank volle Anzeige Anzeige für Mangel des Sabugerwassertanks Floor Auto Carpet 189 Modus Anzeige Anzeige des Batteriestands Anzeige für Mangel des Sabugerwassertanks Full Empty Clean Selbstreinigende Anzeige Digitale Anzeige des Batteriestands

Maschine aufladen

Schließen Sie das Stromkabel an die Stromversorgung an, legen Sie den Staubsauger in die Ladestation und wechseln Sie in den Lademodus.

Anmerkung:

1. Bevor Sie es zum ersten Mal verwenden, laden Sie bitte zuerst den Akku vollständig auf, und bevor Sie ihn zum zweiten Mal aufladen, leeren Sie bitte den Akku, um die Lebensdauer des Akkus zu gewährleisten.
2. Wenn das Produkt längere Zeit nicht verwendet wird, muss das Produkt etwa alle drei Monate

aufgeladen werden. (Achten Sie darauf, das Kabel dieses Produkts zum Aufladen zu verwenden)

1. Wenn Sie nicht aufladen, ziehen Sie den Netzstecker aus der Steckdose, um das Risiko einer versehentlichen Kollision zu vermeiden.

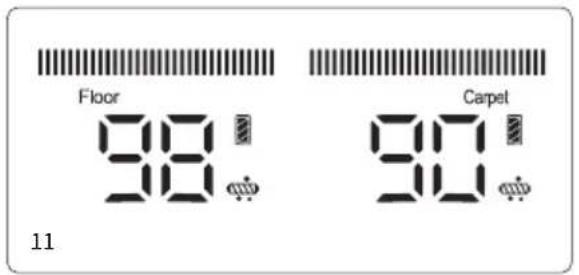

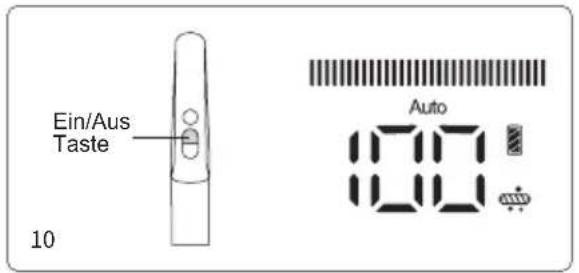

Anzeige für niedrigen Batteriestand

1. Wenn der aufrechte Reiniger arbeitet und die Stimme daran erinnert, dass die Batterie schwach ist. Bitte laden Sie den Akku auf, bevor Sie ihn verwenden.

2. Wenn der aufrechte Reiniger arbeitet und die Stimme daran erinnert, dass die Batterie chwach ist. Die Maschine wird in Kürze abgeschaltet. Bitte laden Sie den Akku auf. Zu diesem Zeitpunkt ist der Akku kurz davor, leer zu sein. Wenn Sie es weiterhin verwenden, schaltet es sich automatisch ab und muss vor der Verwendung aufgeladen werden.

3. Bei Verwendung des Staubsaugers zeigt der LED-Bildschirm die verbleibenden Arbeitsminuten im aktuellen Arbeitsmodus an. Das Symbol in der oberen rechten Ecke des Bildschirms zeigt die linke Akkuleistung an, volles Raster bedeutet 75 % bis 100 % Akku; 3/4-Raster bedeutet zu 50% bis 75% Batterie; 1/2 Gitter bedeutet 25 % bis 50 % Batterie; 1/4-Raster bedeutet 1 % bis 25 % der Batterie; Der Rohling bedeutet, dass der Akku leer ist und vor der Verwendung aufgeladen werden muss.

Ein/Aus Taste 10 Auto

Auto 12-1 12-2 Selbstrein- igende/auto- matische Sprühtaste

Verwendung von Schiebstaubsaugern

Drücken Sie die Ein /Aus-Taste des Griffs, der Bildschirm und die dekorativen Lichter leuchten auf, standardmäßig im Auto-Modus (Abb. 10), drücken Sie die Modus-Taste, um in den Bodenmodus zu wechseln, drücken Sie die Modustaste erneut, um in den Teppichmodus zu wechseln (Abb. 11). Drücken Sie die Ein /Aus-Taste des Griffs erneut, um das Gerät auszuschalten, der Bildschirm und die dekorativen Lichter erlöschen.

Im Auto-Modus wird die Saugleistung automatisch an die erkannte Abwasser oder Staubmenge angepasst. Und die Farbe des Lichtbandes ändert sich entsprechend, je mehr Abwasser oder Staub, je größer der Rotbereich des Lichtbandes, je weniger Abwasser oder Staub, desto größer der Blaubereich des Lichtbandes.

Anmerkung:

1. Wenn Sie den Teppich reinigen, reinigen Sie bitte zuerst die Bodenbürste (siehe "Reinigung und Wartung, Reinigung von Bodenbürstenkomponenten" für Details) und zur Tiefenreinigung des Teppichs wird empfohlen, die Teppichbürste auszutauschen. (Teppichbürste kann nach eigenen Bedürfnissen ausgewählt und bei JIMMY-Händlern verkauft werden)

2.Wenn der Akkustand unter 20 % liegt, kann nicht in den Teppichmodus gewechselt werden.

Wassersprühfunktion

Wenn der Standstaubsauger funktioniert, drücken Sie die Wassersprühtaste, die automatische Wassersprühfunktion ist standardmäßig geöffnet. Der LED-Bildschirm zeigt die automatische Sprühanzeige an und sauberes Wasser wird automatisch auf die Bürstenrolle gesprüht. (Abb. 12-1). Um die automatische Wassersprühfunktion auszuschalten, halten Sie die Selbstreinigungstaste länger als 3 Sekunden gedrückt, wenn das Produkt eingeschaltet ist. Um die automatische Wassersprühfunktion wieder einzuschalten, halten Sie die Selbstreinigungstaste länger als 3 Sekunden gedrückt, wenn das Produkt eingeschaltet ist. (Abb. 12-2)

Wenn der Boden stark verschmutzt ist, können Sie mehr Wasser auf den Boden sprühen, indem Sie die manuelle Wassersprühfunktion verwenden, um den Bodenreinigungseffekt zu verbessern. Drücken Sie bei eingeschaltetem Gerät die manuelle Wassersprühtaste, sprühen Sie mit dem Mund fächerförmiges Wasser; Lassen Sie die Wassersprühtaste los, um das Sprühen von Wasser zu beenden. Die manuelle Wassersprühfunktion kann aktiviert werden, unabhängig davon, ob die automatische Wassersprühfunktion ein oder ausgeschaltet ist. (Abb. 13)

Anmerkung:

1. Die manuelle Wassersprühtaste kann nicht gleichzeitig mit der Umschalttaste oder der Geschwindigkeitskontrolltaste verwendet werden.
2. Es wird empfohlen, den Teppichmodus zu verwenden, um zu arbeiten, wenn die Umgebung stark verschmutzt ist oder viele Wasserflecken vorhanden sind.
3. Achten Sie beim Reinigen von Teppichen darauf, die automatische Wassersprühfunktion auszuschalten.
4. Bitte verwenden Sie dieses Produkt mit einer schaumarmen Reinigungslösung zum Reinigen, geben Sie die leicht schäumende Reinigungslösung nicht zur Verwendung in den Reinwassertank, da sie sonst während des Gebrauchs mehr Schaum erzeugt, der in die Maschine eindringen und eine Gefahr darstellen kann.

Verwendung von Handstaubsaugern

Nehmen Sie den Handstaubsauger ab, drücken Sie die Ein/Aus-Taste des Handhelds, der Bildschirm leuchtet auf, die Standardeinstellung ist im Bodenmodus, drücken Sie die Handheld-Modus-Taste, um in den Teppichmodus zu wechseln. Drücken Sie die Ein/Aus-Taste des Handhelds erneut, um das Gerät auszuschalten und der Bildschirm erlischt.

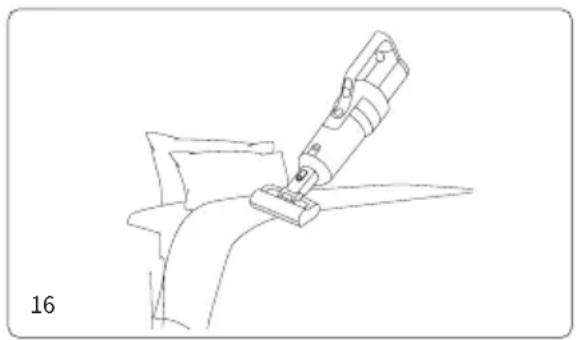

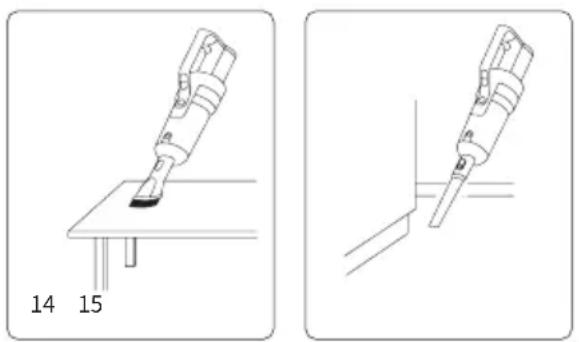

Die Saugöffnung des Handstaubsaugers kann in Zubehör wie Flachsauger, Sofasauger und elektrische Bettbürste eingesetzt werden, um sich an die Verwendung verschiedener Umgebungen anzupassen (Abbildung 13-16):

Richten Sie den Aufsatzanschluss am Handanschluss aus und drücken Sie ihn nach oben, hören Sie das Verriegelungsklick, installieren Sie ihn, drücken Sie den Klappknopf am Aufsatz, ziehen Sie den Aufsatz nach unten und entfernen Sie den Aufsatz vom Handstaubsauger.

Weitere Funktionen der Verbindung zwischen Handstaubsauger und Zubehör finden Sie unter Anschlussdetails für Zubehör. (Abb. 17)

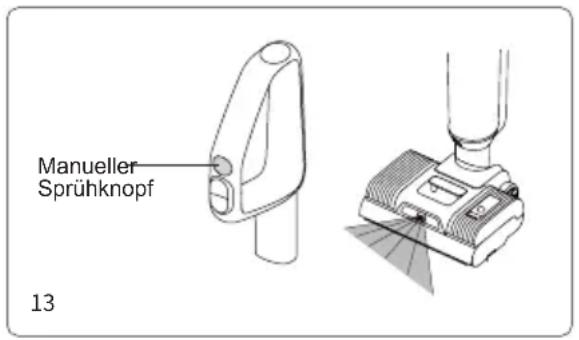

Manueller Sprühknopf 13

14 15

1. Das Produktpaket enthält nur eine flache Absaugung, eine Sofaabsaugung und eine elektrische Bettbürste, und anderes Zubehör kann nach Ihren eigenen Bedürfnissen ausgewählt werden, wie z. B. Teleskopschläuche, Haustierbürsten, Zubehör ist bei JIMMY-Händlern erhältlich.
2. Wenn der Akkustand unter 20 % liegt, können Sie den Teppichmodus nicht umschalten.
3. Wenn Sie es als Handstaubsauger verwenden, nehmen Sie kein Wasser auf.

Sprachfunktionen

Das Produkt enthält Englisch, Deutsch, Italienisch, Französisch, Russisch fünf Spracherinnerungen, die neue Standardstimme des Geräts Englischstimme eingeschaltet, drücken Sie die Sprachtaste, um zu anderen Sprachsprachen zu wechseln, halten Sie die Sprachtaste länger als 3 Sekunden gedrückt, um die Sprachfunktion auszuschalten; Drücken Sie die Sprachtaste erneut, um die Sprachfunktion wieder einzuschalten. (Abb. 18)

Voice Taste 18 19

Anmerkung: Bei Verwendung eines Handstaubsaugers gibt es keine Sprachfunktion.

Funktion für heiße Trocknung

Im Lademodus drücken Sie die Modus-Taste, um in den Modus für heiße Trocknung zu gelangen. Heiße Luft wird den gesamten Luftkanal, einschließlich der Bürstenrolle, des Staubbehälters und des Schmutzwassertanks, etwa 0,5 Stunden lang trocknen, um anschließend nur die Bürstenrolle für weitere 2,5 Stunden zu trocknen. Während der ersten 0,5 Stunden Trocknung des gesamten Luftwegs ist der Staubsaugermotor in Betrieb, um heiße Luft durch den gesamten Luftweg zu leiten.(Abb. 19)

Um die Trocknung des Luftkanals zu stoppen und nur die Trocknung der Bürstenrolle für den leisen Trocknungsmodus beizubehalten, drücken Sie die Ein/Aus-Taste. Der Staubsaugermotor wird in diesem Modus nicht arbeiten.

Um die Funktion für heiße Lufttrocknung ein- und auszuschalten, drücken Sie die Modus-Taste.

Walzenbürste, Rohr-Selbstreinigungsfunktion

Drücken Sie im Lademodus die Selbstreinigungstaste, um in den Reinigungsmodus zu wechseln (Abbildung 20), und nach Abschluss der Selbstreinigung wechselt das Gerät automatisch in den Heißtrocknungsmodus der Bürstenwalze. Der Selbstreinigungsprozess kann im Voraus durch Drücken der Ein /Aus Taste oder der Modustaste gestoppt werden, und das Produkt kehrt in den Lademodus zurück. Der Lüfter wird mit einer Verzögerung von 3 Minuten ausgeschaltet. (Abb. 21)

Anmerkung:

1. Der Selbstreinigungsmodus dient nur zum Reinigen des Bodenkopfluftwegs und der Hartbodenbürstenrolle.
2. Bevor Sie den Reinigungsmodus einschalten, entleeren Sie bitte das Schmutzwasser im Schmutzwassertank, überprüfen Sie, ob das Gerät fest auf der Ladestation steht, das Netzkabel in die Steckdose eingesteckt ist, das Netzkabel an die Ladestation angeschlossen ist und der Sauberwassertank mindestens 1/2 des Wassers zurückhält. Reinigen Sie nach Abschluss der Selbstreinigung den Schmutzwassertank erneut.
3. Wenn der Akku weniger oder gleich 10 % Leistung hat, kann der Selbstreinigungsmodus nicht eingeschaltet werden, und er kann nach dem Aufladen für einen bestimmten Zeitraum normal eingeschaltet werden

Anzeige für Mangel des Sauberwassertanks

1. Wenn Sie die Wassersprühfunktion verwenden und die Stimme meldet "Kein sauberes Wasser, Wasser einfüllen", schalten Sie das Gerät aus und füllen Sie Wasser in den Sauberwassertank.

2.Wenn Sie den Selbstreinigungsmodus verwenden und feststellen, dass sich kein Wasser im Sauberwassertank befindet, wird die Selbstreinigung der Rollenbürsten

gestoppt. Um mit der Selbstreinigung fortzufahren, füllen Sie bitte Wasser in den Sauberwassertank, leeren Sie den Schmutzwassertank und starten Sie dann den Selbstreinigungsmodus erneut.

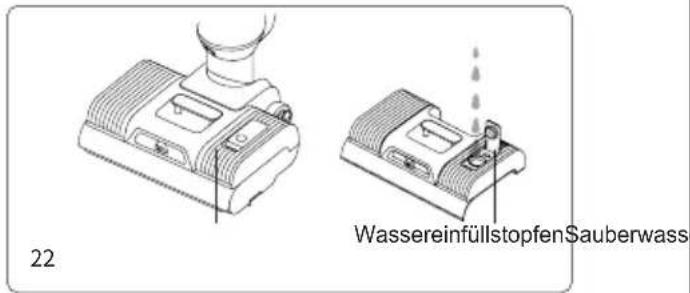

WassereinfüllstopfenSauberwass 22

Sauberwassertank auffüllen

Füllen Sie den Sauberwassertank auf: Entfernen Sie den Sauberwassertank und heben Sie den Wassereinfüllstopfen des Sauberwassertanks an oder öffnen Sie direkt den Wassereinfüllstopfen des Sauberwassertank, legen Sie das Wassereinlassloch frei, gießen Sie sauberes Wasser und Reinigungslösung hinein und drücken Sie den Wassereinfüllstopfen nach unten, um ihn bis zum Ende zu installieren. und setzen Sie es wieder in den Sauberwassertank ein. (Abb. 22)

Anmerkung:

Wenn Sie sauberes Wasser hinzufügen, können Sie die mitgelieferte Reinigungslösung im Verhältnis von etwa einem Kronkorken zu einem vollen Tank sauberen Wassers hinzufügen.

Abwassertank volle Anzeige

Wenn der aufrechte Staubsauger erkennt, dass der Abwassertank voll ist, das Gerät hört auf zu arbeiten und gibt eine Spracherinnerung aus. Bitte reinigen Sie den vollen Abwassertank und setzen Sie ihn wieder ein.

Reinigung des Abwassertanks:

Nehmen Sie die obere Abdeckung des Abwassertanks und den Filterrahmen heraus, lassen Sie das Schmutzwasser ab, montieren Sie den Abwassertank nach dem Waschen und setzen Sie ihn wieder auf den Bodenkopf (siehe "Reinigung des Abwassertanks" für Details).

Indikator für Rollenbürsten stecken geblieben

Wenn sich der Staubsauger im Arbeits oder Reinigungsmodus befindet und die Rollenbürste feststeckt, stoppt die Maschine und gibt eine Spracherinnerung aus. Bitte nehmen Sie die Rollenbürste heraus, entfernen Sie die Fremdkörper oder verwickelten Haare auf der Rollenbürste.

Reinigung der Rollenbürsten

Nachdem Sie den Sauberwassertank entfernt haben, ziehen Sie die RolleBürste heraus, verwenden Sie die Reinigungsbürste, um die Haare, die um die Bürstenrolle gewickelt sind, abzuschneiden und zu entfernen, und reinigen Sie die Fremdkörper, die an der RolleBürste und dem Bodenkopf befestigt sind. Setzen Sie die RolleBürste und den Sauberwassertank wieder ein (siehe "Kapitel 3 Reinigung der Bodenbürsten Komponente" für Details).

Warnung bei verstopftem Luftweg

1. Wenn sich der Staubsauger im Selbstreinigungsmodus befindet und der Luftweg blockiert ist, hört das Gerät auf zu arbeiten und gibt eine Spracherinnerung aus. Bitte reinigen Sie die mögliche Verstopfung des Handstaubbehälters, des Bodenkopfluftwegs und des Handheld-HEPA, überprüfen und reinigen Sie nacheinander, bevor Sie mit der Arbeit fortfahren.
2. Wenn der Handstaubsauger arbeitet und der Luftweg blockiert ist, stoppt der Staubsauger automatisch. Zu diesem Zeitpunkt müssen der Staubsauger und die HEPA-Anlage gereinigt werden.

Reinigung des Luftwegs

Den Abwassertank demontieren, die obere Abdeckung und den Filter des Abwassertanks herausnehmen, alle Teile waschen und wieder zusammenbauen.

Verwenden Sie eine multifunktionale Reinigungsbürste, um den Kalk, die Fremdkörper und die Haare im Rohr auszubaggern, und setzen Sie dann den Abwassertank wieder in die Hauptkomponenten ein.

Öffnen Sie nach dem Entfernen des Staubbehälters den Sauganschluss, um den Staub und den Schmutz im Staubsauger zu entleeren, entfernen Sie den HEPA, nehmen Sie dann den Zyklon heraus und zerlegen Sie und reinigen Sie die Teile, montieren Sie den Staubsauger und setzen Sie ihn wieder auf den Handstaubsauger (siehe Kapitel 3 "Reinigung und Wartung" für Details).

Kapitel 3 Reinigung und Wartung

Staubbecher Reinigung

Drücken Sie die Entriegelungstaste des Staubbehälters, um den Staubbehälter aus dem Handstaubsauger zu entfernen. Drücken Sie die Entriegelungstaste des Sauganschlusses, um den Sauganschluss zu öffnen und den Staubbehälter zu leeren. Entfernen Sie die Zyklonbaugruppe und die HEPA; Halten Sie das Metallgitter fest, drehen Sie es in Pfeilrichtung, um es zu entriegeln, und entfernen Sie es dann nach unten. Nach dem Waschen, Abwischen und Trocknen werden die Teile der Reihe nach wieder in den Staubsauger eingebaut und dann auf dem Handstaubsauger installiert. (Abb. 23)

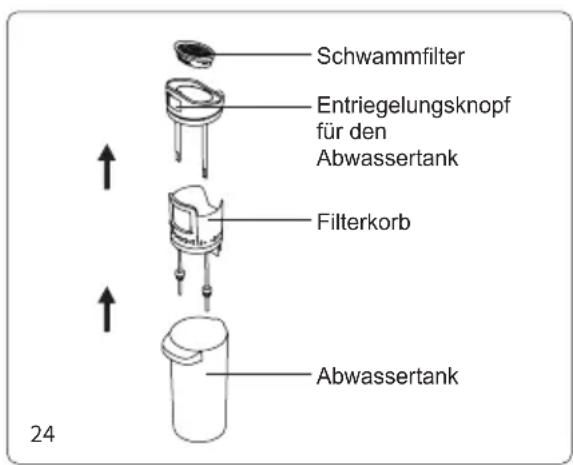

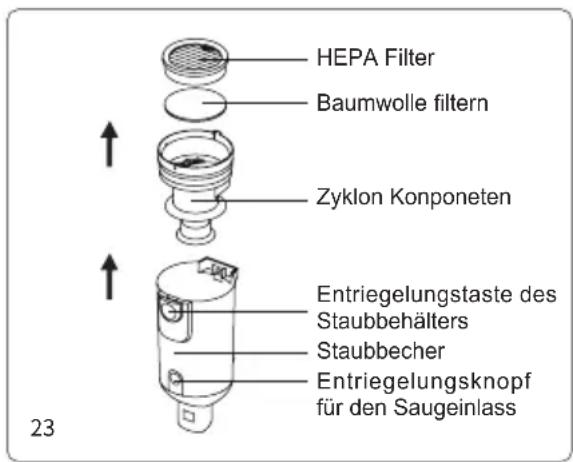

Reinigung des Abwassertanks:

Entfernen Sie nach dem Ausschalten des Staubsaugers den abwassertank, heben Sie die obere Abdeckung des Wassertanks an und entfernen Sie den Schaumstofffilterrahmen davon, öffnen Sie die Klappabdeckung des Schaumstofffilterrahmens und nehmen Sie den Schaumstofffilter heraus. Schütten Sie abwasser und Schmutz in den Wassertank und waschen Sie dann den abwassertank, die Wassertankabdeckung, den Schaumstofffilterrahmen und den Schaumfilter. Wenn sich Fremdkörper in der abwassertankankleitung befinden, kann diese mit der Reinigungsbürste gereinigt

HEPA Filter Baumwolle filtern Zyklon Konponeten Entriegelungstaste des Staubbehälters Staubbecher Entriegelungsknopf für den Saugeinlass 23

Schwammfilter Entriegelungsknopf für den Abwassertank Filterkorb Abwassertank 24

werden; Trocknen Sie die oben genannten Teile nach dem Waschen. Bauen Sie dann alle Teile wieder in den abwassertank ein, laden Sie dann den abwassertank in das Hauptgehäuse und verwenden Sie ihn weiter. (Abb. 24)

Anmerkung:

1. Nach der Verwendung eines aufrechten Staubsaugers wird empfohlen, den Abwassertank sofort zu reinigen.
2. Wenn Sie den Filter wieder einsetzen, falten Sie das schwarze weiche Gummi nicht unter den Filter.

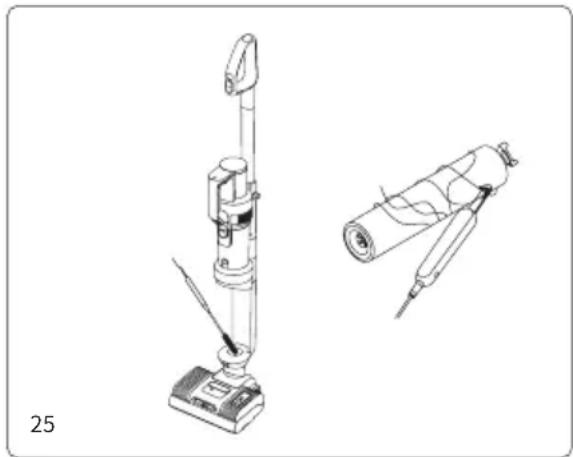

Reinigung von Bodenbürstenkomponenten

Nachdem Sie das Bürstenrollenfenster, die Bürstenrolle, den Reinwassertank und den Schmutzwassertank entfernt haben, führen Sie die multifunktionale Reinigungsbürste durch das kreisförmige Loch unter der Einbauposition des Schmutzwassertanks ein, um Fremdkörper und Schuppen im Rohr sowie die verstopften Haare zu entfernen. Verwenden Sie die multifunktionale Reinigungsbürste, um die verfilzten Haare auf der Bürstenrolle abzuschneiden. Wischen Sie die Maschine und die entfernten schmutzigen Teile mit einem Lappen ab und legen Sie ihn dann separat wieder auf die Maschine (die Bürstenrolle kann auch zum Trocknen in die Bürstenwalzenbox gelegt werden). Spülen Sie den an der Multifunktions Reinigungsbürste befestigten Schmutz ab und legen Sie ihn in die Bürstenrollenbox. (Abb. 25)

Anmerkung: Bodenbürsten nicht waschen!

Tägliche Wartung und Lagerung

Nach jedem Gebrauch wird empfohlen, den Abwassertank, die Filter, die Walzenbürstenkörper und andere Teile für den nächsten Gebrauch zu reinigen. Abhängig von der tatsächlichen Nutzung ergeben sich folgende Situationen:(1 ① Entfernen Sie den Staubbecher und merken Sie, dass aus dem HEPA-Filter Staub austritt.

② Schaumstofffilter schwer beschädigt; ③ Starker Haarausfall der Walzenbürste, starke Vibrationen während des Gebrauchs, abnormaler Klang), es wird empfohlen, Verbrauchsmaterialien zu kaufen und zu ersetzen, um die Leistung der Maschine zu vermeiden. Wenn Sie das Gerät längere Zeit nicht benutzen, bewahren Sie das Gerät bitte an einem kühlen und trockenen Ort auf, niemals in direktem Sonnenlicht oder feuchter Umgebung. Wenn Sie das Gerät in einen Karton packen müssen, reinigen Sie das Gerät und trocknen Sie die Teile, um Schäden an der Maschine zu vermeiden.

Kapitel 4 Fehlersuche

Bitte überprüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden.

Fehler Verursachen Lösung
Kann während des Gebrauchs nicht gestartet	Das Produkt hat keinen Strom mehr oder nur noch wenig Strom	rechtzeitig aufladen
	Die Umschalttaste wird nicht gedrückt Die	Umschalttaste drücken
	Der Walzenbürstenkörper hat sich stark in Haaren verheddert	Bürstenkörper rechtzeitig reinigen
Kann während des Gebrauchs nicht gestartet	Das Abwasser im Abwassertank erreicht die höchste Wassermarke	Abwassertank reinigen
	Der Akku ist nicht am Platz Akkupack installieren
	Verstopfte Luftkanäle Luftkanäle und Filter installiert	reinigen
	Der Akku ist nicht an Ort und Stelle installiert	Akkupack installieren
Geringe Saugleistung	Der Akku ist nicht an Ort und Stelle installiert	Akkupack installieren
	Kein HEPA installiert HEPA installieren
Die ganze Maschine klingt anders	Verstopfte Luftkanäle Luftkanäle und Filter installiert	reinigen
	Kein HEPA installiert HEPA installieren
Der Auslauf kommt nicht aus dem Wasser	Es fehlt Wasser im Sauberwassertank Wasser füllen
	Wassersprühknopf nicht gedrückt Wassersprühknopf drücken
	Der Sauberwassertank ist nicht montiert Sauberwassertank installieren
Wasser wird am Luftauslass versprüht	Kein Filter im Abwassertank Filter im Abwassertank installieren
	Weicher Gummi unter dem Sieb gefaltet	Den Filter wieder einsetzen, der weiche Kleber darf nicht gefaltet werden
	HEPA onhe Trocknung HEPA trocknen

Anmerkung: Wenn die obige Anleitung zur Fehlerbehebung keine Lösung bietet oder auf dem Bildschirm der Fehlercode F0 bis F9 angezeigt wird, bitte wenden Sie sich an den Kundendienst oder an lokale Vertreter, um sich beraten zu lassen.

Kapitel 5 Produktspezifikationen

Technische Parameter

Produktname Kabelloser	Staubsauger & Waschmaschine
Produkmodell HW11 Pro
Nennleistung 420W
Batteriekapazität 4000mAh
Ladezeit 5h±0.5
Nennleistung 220-240V	~ 50-60Hz
Nennspannung 21.6V	---

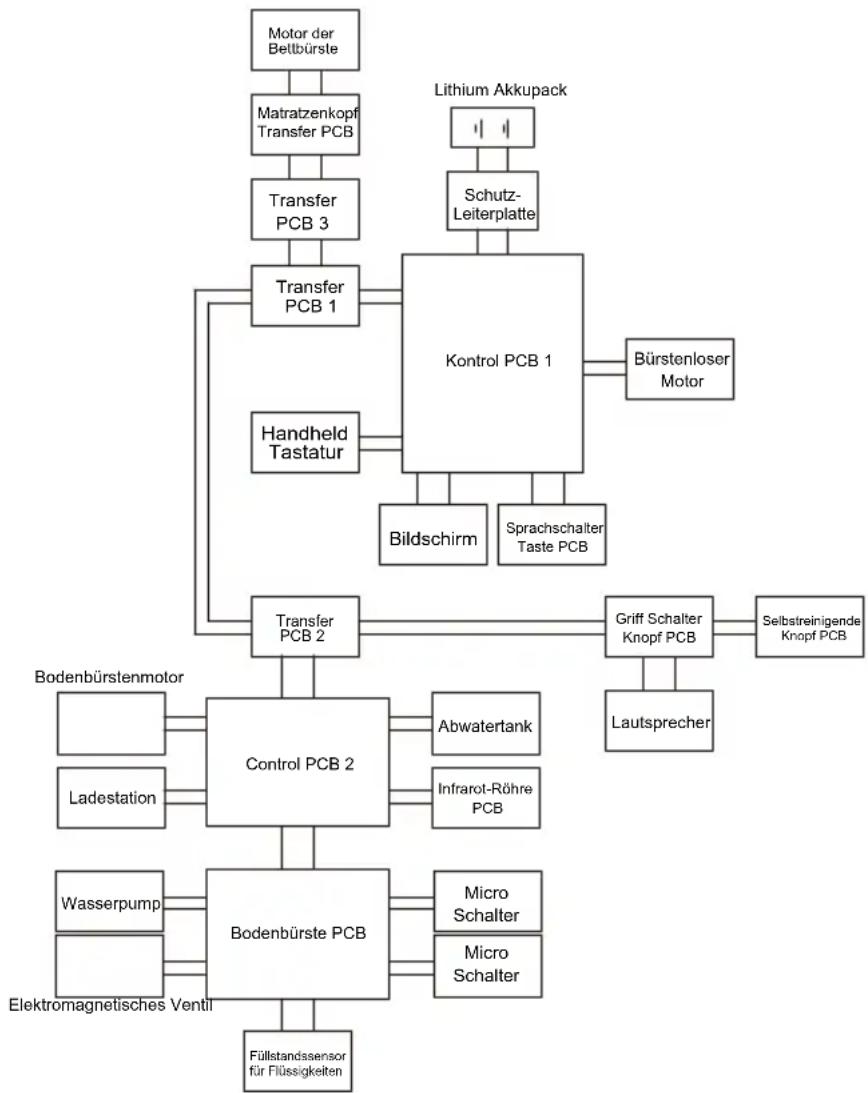

Schaltplan

Herstellerinformationen

Hersteller	Kingclean Electric Co., Ltd
Adresse	No.1 Straße Xiangyang, Bezirk New Suzhou, Provinz Jiangsu 215009, China

Entsorgung

Maschine, Zubehöre und Verpackung sollten auf umweltfreundliche Weise recycelt werden.

Bitte entsorgen Sie diese Maschine nicht im Hausmüll!

Nur für EU-Länder:

Gemäß der EU-Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Gerät und gemäß EU-Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und auf umweltfreundliche Weise entsorgt werden.

Akkupakete/Akkus:

Entnahme von integrierten Akkus für Entsorgung darf nur von qualifiziertem Personal durchgeführt werden. Öffnen der Gehäuseschale kann die Maschine beschädigen oder zerstören.

Bitte entsorgen Sie die Akkupakete/Akkus nicht im Hausmüll, Feuer oder Wasser! Die Akkus sollten möglicherweise entlädt, versammelt, recycelt werden oder auf umweltfreundliche Weise entsorgt werden. Änderungen vorbehalten.

Garantie

Dieses Produkt genießt eine Zwei Jahre Garantie für die Maschine ab Kaufdatum.

Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielle Nutzung, Änderungen an dem gekauften Apparat, Reinigung, Konsequenzen von unsachgemäßen Verwendungen oder Schäden vom Käufer oder dritte Partei, und die sich auf äußerer Umstände beziehbare.
