INSTRUKCJA OBSŁUGI HW11 Pro JIMMY

Ważne informacje dotyczące bezpieczeństwa

Prosimy o zapoznanie się z instrukcjami oraz ostrzeżeniami przed użyciem. Nieprzestrzeganie instrukcji może skutkować porażeniem, pożarem lub poważnymi zranieniami.

⚠ Warning

1. Urządzenie przeznaczone jest wyłącznie do użytku domowego.
2. Przed użyciem produktu sprawdź, czy lokalne napięcie jest zgodne z napięciem oznaczonym na zasilaczu.
3. Sprawdź produkt przed użyciem, przestań używać, jeśli produkt lub adapter są uszkodzone.
4. Używaj tylko zgodnie z opisem w tej instrukcji.
5. To urządzenie nie może być używane przez dzieci i osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub bez doświadczenia i wiedzy, chyba że znajdują się pod nadzorem lub są poinstruowane dotyczące bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia.
6. Nie używaj tego produktu jako zabawki. Przechowuj ten produkt z dala od dzieci. Zadbaj o dzieci i upewnij się, że nie będą traktować tego produktu jako zabawki.
7. Nie dotykaj wtyczki mokrą ręką.
8. Zachowaj szczególną ostrożność podczas czyszczenia schodów, aby zapobiec upadkom.
9. Nie używaj, nie demontuj ani nie wymieniaj żadnego elementu, jeśli przewód zasilający, wtyczka, bateria lub części przewodzące są uszkodzone. Samodzielny demontaż lub wymiana elementów może spowodować porażenie prądem lub pożar. JIMMY nie bierze odpowiedzialności. Po uszkodzeniu produkt musi zostać naprawiony lub wymieniony przez JIMMY, dystrybutora JIMMY lub wykwalifikowaną osobę wyznaczoną przez JIMMY, aby uniknąć obrażeń.
10. Ładuj tylko za pomocą zasilacza określonego przez JIMMY.
11. Używać tylko akumulatora określonego przez JIMMY. Użycie jakiegokolwiek innego akumulatora może spowodować wybuch, obrażenia ciała lub uszkodzenie produktu.
12. Jeśli produkt nie działa zgodnie z instrukcją, zostanie poważnie uderzony, spadnie z wysokości, zostanie uszkodzony lub wpadnie do wody, nie używaj go i skontaktuj się z dystrybutorem JIMMY lub JIMMY. Używaj wyłącznie części zamiennych lub osprzętu określonych przez JIMMY.
13. Używaj tylko dedykowanych akcesoriów i elementów wymiennych JIMMY.
14. Nie ciągnij ani nie naciskaj kabla. Trzymaj kabel z dala od nagrzanych powierzchni. Nie umieszczaj kabla w zamkniętych drzwiach ani nie przeciągaj go przez ostrą krawędź lub róg. Trzymaj kabel z dala od obszaru chodzenia. Nie używaj produktu w poprzek kabla.
15. Odłącz produkt, gdy nie jest używany lub przed naprawą.
16. Nie ciągnij za przewód ani przewód do przenoszenia, aby przenosić produkt, ani nie używaj przewodu jako uchwytu.
17. Produkt jest ładowalnym urządzeniem elektrycznym. Nie pozostawiaj maszyny bez nadzoru. Wyjmij akumulator, gdy produkt jest czyszczony, naprawiany lub nieużywany.
18. Wyjmij akumulator, jeśli produkt jest czyszczony, naprawiany lub ma być nieużywany przez długi czas.
19. Nie zbliżaj się do urządzenia grzewczego ani nie wystawiaj na działanie promieni słonecznych przez dłuższy czas, aby zapobiec przegrzaniu powodującemu deformację obudowy.
20. Trzymaj z dala przedmioty, które mogą blokować drogę przepływu powietrza z wlotu i wylotu powietrza, aby zapobiec przegrzaniu maszyny.
21. Korpus i głowica produktu posiadają elementy elektryczne, nie można ich myć pod wodą.
22. Nie czyść ani nie demontuj osłony wałka szczotkowego lub wałka szczotkowego, gdy maszyna jest włączona lub pracuje, aby zapobiec urazom.
23. Nie używaj produktu do zbierania łatwopalnych i wybuchowych przedmiotów, takich jak benzyna, alkohol, perfumy, farby itp.
24. Nie używaj do odkurzania ostrych odpadków, takich jak np. stłuczone szkło.
25. Nie używaj produktu do zbierania wapna, cementu, tonera, gipsu w proszku, mąki i innych bardzo drobnych substancji.
26. Nie należy używać produktu do zbierania kwasowo-zasadowych płynów czyszczących, proszków do prania i innych żrácych płynów.

27. Nie używaj produktu do zbierania łatwopalnych i wybuchowych przedmiotów, takich jak benzyna, alkohol, perfumy, farby itp.

28. Nie demontuj zamkniętej maszyny i nie próbuj zmieniać wydajności maszyny. Uzyskaj pomoc tylko od profesjonalnego personelu producenta, jego działu konserwacji lub podobnych działów, w przeciwnym razie spowoduje to zagrożenie.

29. Wyłącz zasilanie i odłącz ładowarkę, jeśli produkty są długo bezczynne.
30. Specyfikacja techniczna produktu w tej instrukcji oparta jest na wynikach testów laboratoryjnych JIMMY lub wyznaczonych stron trzecich. Firma zastrzega sobie wszelkie prawa do ostatecznych specyfikacji.

Obsługa urządzenia

1. Ten produkt przeznaczony jest do twardych podłóg, w tym do podłóg woskowanych, podłóg gumowych, podłóg z płytek i uszczelnionych podłóg drewnianych, podłóg z litego drewna i innych płaskich powierzchni. Produkt może nie osiągnąć najlepszej wydajności na nierównej powierzchni.
2. Nie włączaj urządzenie przed zamontowaniem zbiornika brudnej wody i zbiornika czystej wody zgodnie z instrukcją.
3. Nie potrząsaj produktem w górę i w dół ani nie uderzaj gwałtownie, aby zapobiec dostaniu się brudnej wody do silnika; gdy produkt jest włączony, nie należy podnosić ani przenosić urządzenia w górę i w dół, przechylac go na bok ani kłaść go płasko na podłodze, aby zapobiec przedostawaniu się brudnej wody do silnika.
4. Nie uruchamiaj produktu, jeśli zablokowany jest wlot powietrza.
5. Po użyciu produktu wyczyść zbiornik brudnej wody, ssawkę, ścieżkę powietrza i przechowuj w przewiewnym i suchym miejscu. Mokre miejsce negatywnie wpływa na izolację i żywotność urządzeń elektrycznych.

Ostrzeżenie dotyczące środka czyszczącego

1. Dostanie się dużej ilości roztworu czyszczącego do silnika może spowodować uszkodzenie urządzenia.
2. Należy wymieszać roztwór z czystą wodą zgodnie z instrukcją (stosunek roztworu do czystej wody wynosi
   1:25). Zaleca się stosowanie dostarczonego roztworu czyszczącego. Nie używaj roztworu czyszczącego zawierającego kwasy, zasady, roztwory alkoholowe lub substancje szkodliwe dla środowiska.
3. Przechowuj roztwór czyszczący w miejscu niedostępnym dla dzieci. Jeśli jakikolwiek roztwór dostanie się do oczu, natychmiast przemyj je czystą wodą. Jeśli jakikolwiek roztwór zostanie przypadkowo połknięty, natychmiast skontaktuj się z lekarzem.
4. Usuwanie brudnej wody i roztworu powinno przebiegać zgodne z lokalnymi przepisami ochrony środowiska.

Utylizacja akumulatora

1. Bateria w produkcie zawiera materiały szkodliwe dla środowiska. Przed utylizacją wyjmij akumulator z produktu.
2. Wyłącz produkt i odłącz zasilacz przed wyjęciem akumulatora.
   3.Ze zużytnym akumulatorem należy obchodzić się bezpiecznie i prawidłowo. Nie wrzucaj go do ognia, wody ani gleby.
3. Jeśli wyciek z baterii spowoduje zanieczyszczenie skóry lub odzieży, należy przemyć to miejsce czystą wodą i natychmiast skontaktować się z lekarzem.

Na produkcie mogą występować następujące symbole. Zapoznaj się z ich znaczeniem.

Symbol Znaczenie
	Należy uważać na powierzchnie o wysokiej temperaturze, ponieważ mogą się one nagrzewać podczas użytkowania. Należy uważać na oparzenia.
[W4xK]	Nie używać podczas kąpieli lub pod prysznicem.
[wx8Y]	Napędzana głowica do czyszczenia wodą
	Nie zakrywać
	Klasa wodoodporności

Opis produktu

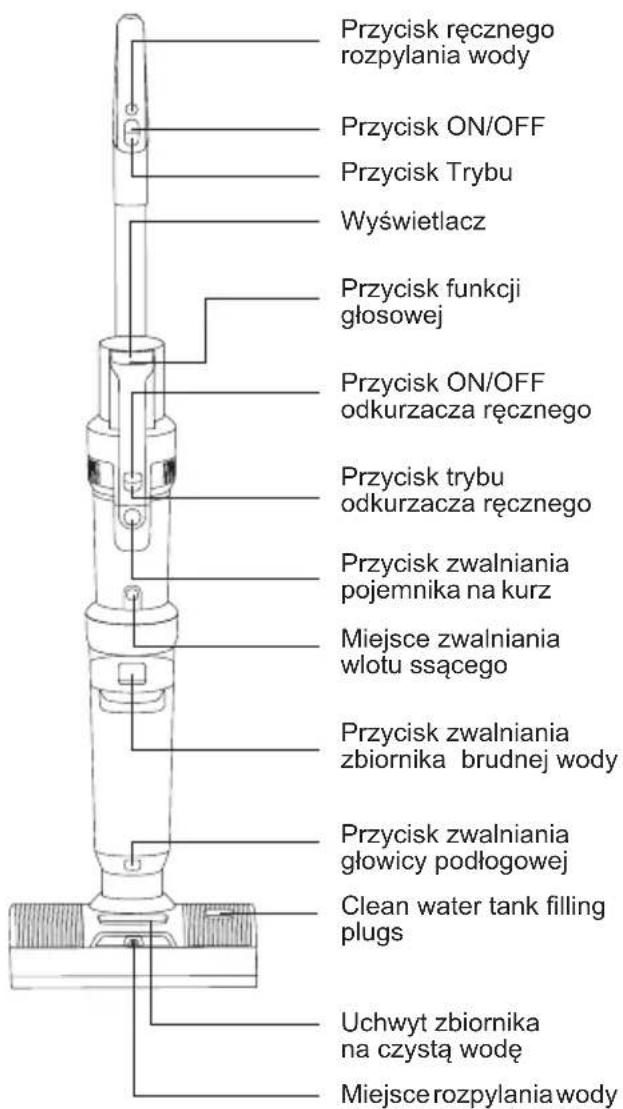

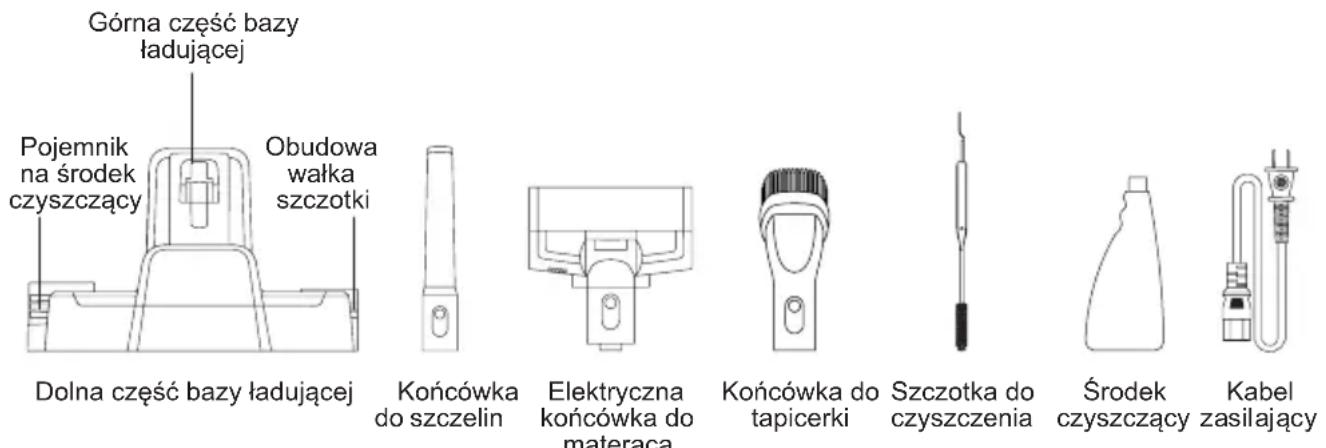

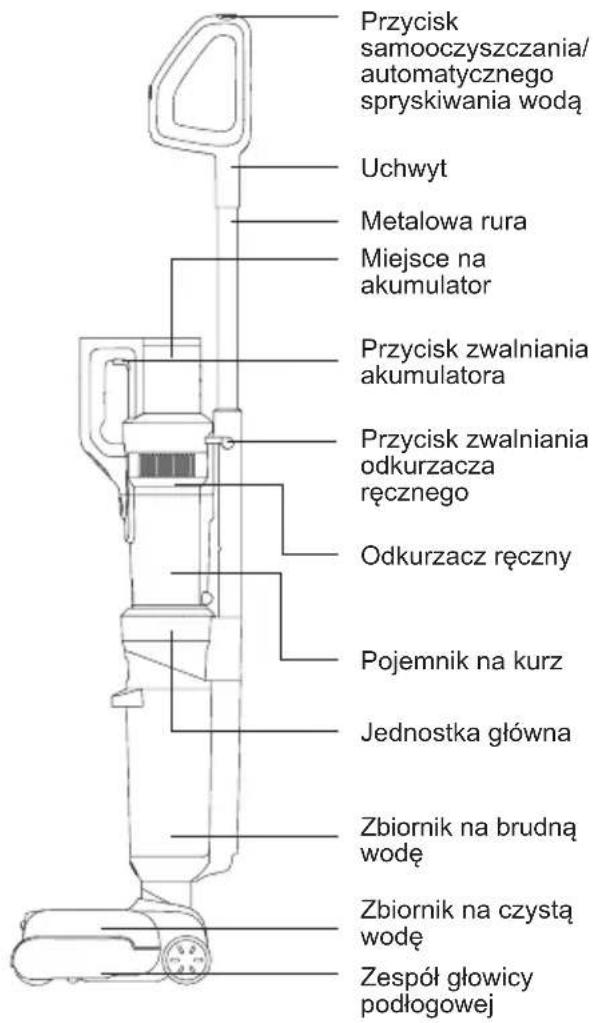

Elementy produktu

Przycisk ręcznego rozpyłania wody Przycisk ON/OFF Przycisk Trybu Wyświetlacz Przycisk funkcji głosowej Przycisk ON/OFF odkurzacza ręcznego Przycisk trybu odkurzacza ręcznego Przycisk zwalniania pojemnika na kurz Miejsce zwalniania wlotu ssącego Przycisk zwalniania zbiornika brudnej wody Przycisk zwalniania głowicy podłogowej Clean water tank filling plugs Uchwyt zbiornika na czystą wodę Miejsce rozpyłania wody

Przycisk samooczyszczania/ automatycznego spryskiwania wodą Uchwyt Metalowa rura Miejsce na akumulator Przycisk zwalniania akumulatora Przycisk zwalniania odkurzacza ręcznego Odkurzacz ręczny Pojemnik na kurz Jednostka główna Zbiornik na brudną wodę Zbiornik na czystą wodę Zespół głowicy podłogowej

Górna część bazy ładującej Pojemnik na środek czyszczący Obudowa wałka szczotki Dolna część bazy ładującej Końcówka do szczelin Elektryczna końcówka do materaca Końcówka do tapicerki Szczotka do czyszczenia Środek czyszczący Kabel zasilający

Packing List

Nazwa Uchwyt Akumulator		Odkurzacz ręczny	Główna jednostka	Część mopująca
Ilość 1 1 1 1	1
Górna część bazy ładującej	Dolna część bazy ładującej	Pojemnik na szczotki	Pojemnik na środek czyszczący	Końcówka do szczelin
1 1 1 1 1 1
Końcówka do tapicerki	Szczotka do czyszczenia	Środek czyszczący	Kabel zasilający	Instrukcja obsługi
1 1 1 1 1

Montaż i demontaż produktu

Uwaga: Przed montażem i demontażem produktu należy odłączyć produkt od zasilania.

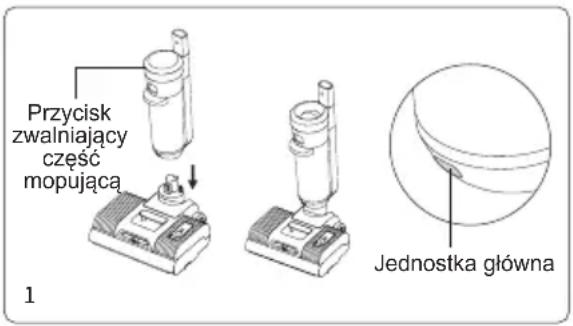

Montaż i demontaż części mopującej

Aby zamontować część mopującą należy wyrównać główną jednostkę z częścią mopującą poprzez włożenie głównej jednostki w odpowiednie miejsce w części mopującej, aż do usłyszenia dźwięku “kliknięcia”. W przypadku chęci odłączanie części mopującej, należy umieścić odkurzacz na podłodze, przytrzymać część mopującą jedną ręką i nacisnąć przycisk zwalniający część mopującą, a drugą ręką odłączyć główną jednostkę poprzez jej podniesienie do góry (patrzy rys.1).

Przycisk zwalniający część mopująca 1 Jednostka główna

Montaż i demontaż produktu

Uwaga: Przed montażem i demontażem produktu należy odłączyć produkt od zasilania.

Montaż i demontaż części mopującej

Aby zamontować część mopującą należy wyrównać główną jednostkę z częścią mopującą poprzez włożenie głównej jednostki w odpowiednie miejsce w części mopującej, aż do usłyszenia dźwięku “kliknięcia”. W przypadku chęci odłączanie części mopującej, należy umieścić odkurzacz na podłodze, przytrzymać część mopującą jedną ręką i nacisnąć przycisk zwalniający część mopującą, a drugą ręką odłączyć główną jednostkę poprzez jej podniesienie do góry (patrzy rys.1).

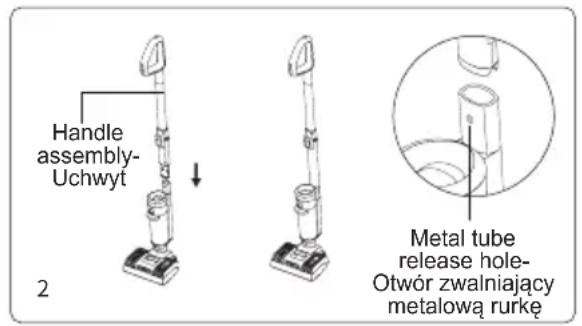

Montaż i demontaż uchwytu

Włóż koniec metalowej rurki pionowo do portu zespołu jednostki głównej, aż usłyszysz dźwięk "kliknięcia", upewniając się, że metalowa rurka jest dobrze zamocowana i nie jest lużna. Aby wyjąć metalową rurkę, włóż twarde narzędzie, takie jak śrubokręt, do otworu zwalniającego metalową rurkę i pociągnij metalową rurkę do góry. (Rys. 2)

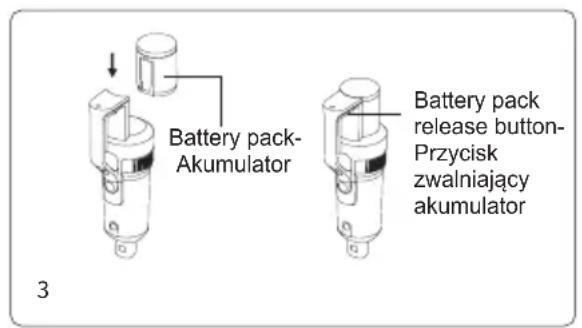

Montaż i demontaż akumulatora

1. Przesuń akumulator wzdłuż gniazda i dociśnij go mocno, aż usłyszysz "kliknięcie". Akumulator jest zablokowany (rys. 3).
2. Naciśnij przycisk zwalniający akumulator i pociągnij akumulator w kierunku przeciwnym do kierunku montażu, aby go odblokować.

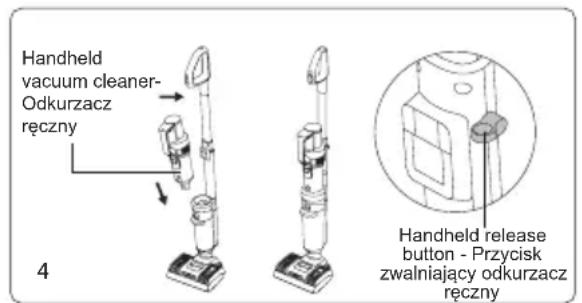

Montaż i demontaż odkurzacza ręcznego

Po zainstalowaniu odkurzacza ręcznego z akumulatorem, najpierw włóż ssawkę do kurzu do rowka w pokrywie jednostki głównej, a następnie dociśnij odkurzacz ręczny do zainstalowanej metalowej rury. Po usłyszeniu "kliknięcia" odkurzacz ręczny został pomyśnie

zainstalowany, a produkt będzie używany jako odkurzacz pionowy w tym stanie. Aby wyjąć odkurzacz ręczny oddzielnie, wystarczy nacisnąć i przytrzymać przycisk zwalniający odkurzacz ręczny i podnieść odkurzacz ręczny po przekątnej do góry. (Rys. 4)

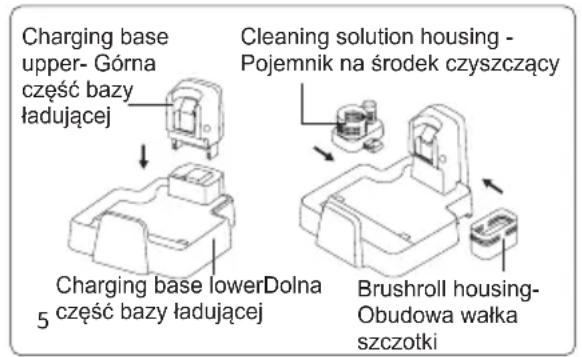

Baza ładująca

Dociśnij górną część bazy ładującej, pojemnik środka czyszczącego i obudowę wałka szczotki do dolnej części bazy ładującej zgodnie z ilustracją, aż do usłyszenia dźwięku "kliknięcia". (Rys. 5)

Umieszczanie odkurzacza na bazie ładującej

Upewnij się, że odkurzacz jest w pozycji pionowej, przytrzymaj uchwyt odkurzacza, podnieś odkurzacz, a następnie skieruj gniazdo ładowania znajdujące się na spodzie odkurzacza w stronę bazy ładującej i umieść

Handle assembly- Uchwyt 2 Metal tube release hole- Otwór zwalniający metalową rurkę

Battery pack- Akumulator Battery pack release button- Przycisk zwalniający akumulator 3

Handheld vacuum cleaner- Odkurzacz ręczny 4 Handheld release button - Przycisk zwalniający odkurzacz ręczny

Charging base upper- Górna część bazy ładującej Charging base lower Dolna część bazy ładującej Cleaning solution housing - Pojemnik na środek czyszczący Brushroll housing-Obudowa wałka szczotki

odkurzacz w bazie ładującej. Jeżeli chcesz wyjąć odkurzacz z bazy ładującej, chwyć za jego uchwyt i wyjmij (rys.6).

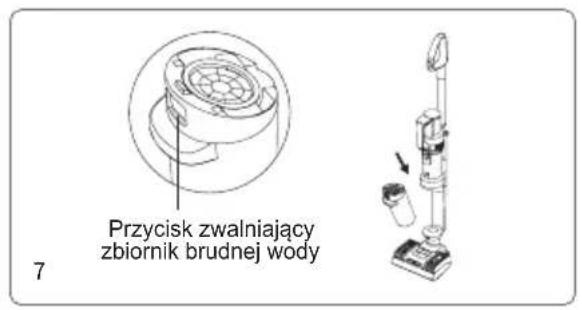

Montaż i demontaż zbiornika brudnej wody

Aby zamontować zbiornik na brudną wodę, umieść dolną część zbiornika na brudną wodę w jednostce głównej odkurzacza, popchnij zbiornik na brudną wodę w kierunku jednostki głównej aż do usłyszenia dźwięku "kliknięcia".

Aby zdjąć zbiornik brudnej wody, przytrzymaj odkurzacz jedną ręką, a drugą przytrzymaj zbiornik brudnej wody, naciśnij przycisk zwalniający zbiornik brudnej wody, aby go wyciągnąć. (Rys. 7)

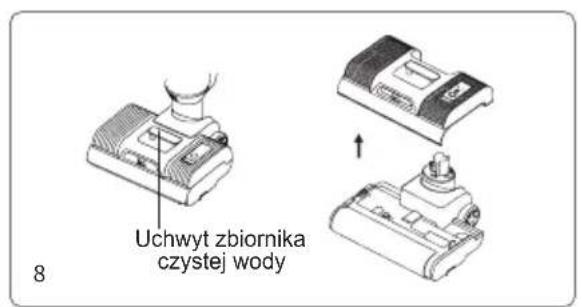

Montaż i demontaż zbiornika czystej wody

Aby zdjąć zbiornik czystej wody, należy przytrzymać uchwyt zbiornika czystej wody i wyciągnąć zbiornik. Aby zamontować zbiornik czystej wody, umieść zbiornik czystej wody z powrotem w dyszy i wyrównaj z okienkiem wałka szczotki. (Rys. 8)

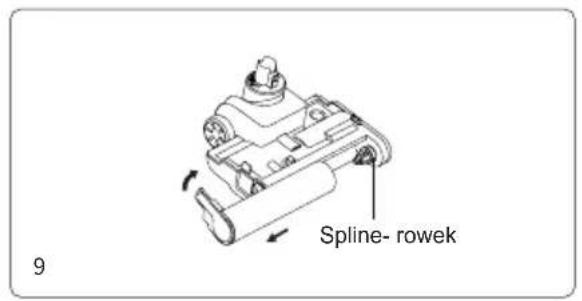

Montaż i demontaż wałka szczotki

Aby wymontować zespół wałka szczotki, należy wymontować zespół zbiornika czystej wody zgodnie z opisem na (Rys. 8), przytrzymać głowicę podłogową

jedną ręką, obrócić pokrywę końcową wałka szczotki do góry drugą ręką i wyjąć wałek szczotki na zewnątrz. Podczas montażu zespołu wałka szczotki należy najpierw wyrównać drugi koniec wałka szczotki z wielowypustem, obrócić wałek szczotki do końca, a następnie wepcznąć wałek szczotki do wewnątrz, obrócić pokrywę końcową wałka szczotki w dół i zamontować ją na miejscu, wyrównać pokrywę wałka szczotki z górną powierzchnią głowicy podłogowej. (Rys. 9)

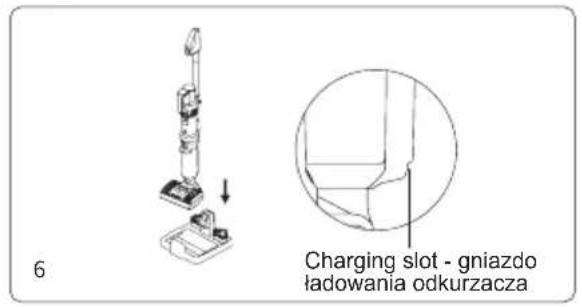

6 Charging slot - gniazdo ładowania odkurzacza

Przycisk zwalniający zbiornik brudnej wody 7

Uchwyt zbiornika czystej wody

Uwaga! Przed pierwszym użyciem należy całkowicie naładować odkurzacz. Odkurzacz należy również naładować, jeżeli moc akumulatora jest zbyt niska.

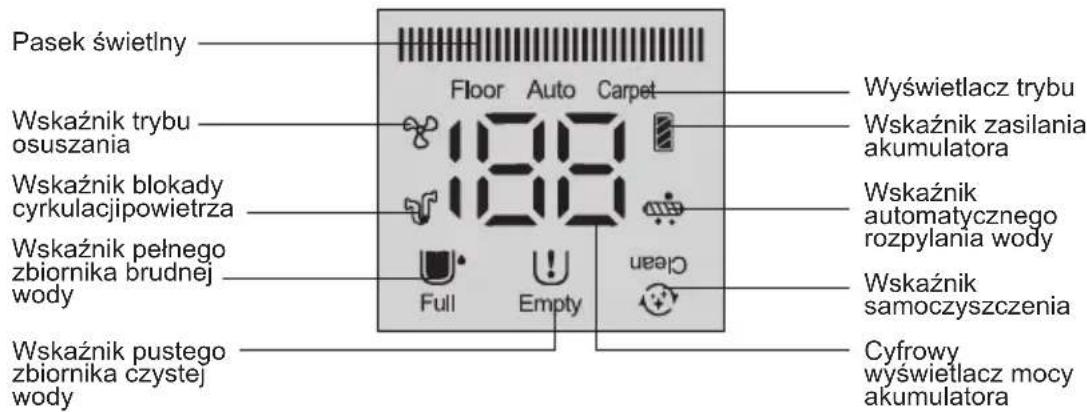

Wyświetlacz

Pasek świetlny Wskaźnik trybu osuszania Wskaźnik blokady cyrkulacjipowietrza Wskaźnik pełnego zbiornika brudnej wody Wskaźnik pustego zbiornika czystej wody Floor Auto Carpet 100 100 Full Empty Clean Wyświetlacz trybu Wskaźnik zasilania akumulatora Wskaźnik automatycznego rozpyłania wody Wskaźnik samoczyszczenia Cyfrowy wyświetlacz mocy akumulatora

Ładowanie odkurzacza

Podłącz przewód zasilający do źródła zasilania, umieść odkurzacz pionowy w bazie ładującej i rozpocznij ładowanie.

Uwaga:

1. Przed pierwszym użyciem należy w pełni naładować akumulator, a przed drugim ładowaniem należy rozładować akumulator, aby ochronić żywotność akumulatora;
2. Jeśli odkurzacz nie będzie używany przez dłuższy czas, należy ładować go raz na trzy miesiące (do ładowania należy używać przewodu zasilającego tego produktu)
3. Gdy odkurzacz jest w pełni naładowany, należy odłączyć przewód zasilający od gniazdka elektrycznego.

Wskaźnik niskiego poziomu naładowania akumulatora

1. Jeśli podczas pracy odkurzacza pojawi się komunikat głosowy "Niski poziom naładowania akumulatora. Naładuj akumulator." należy naładować akumulator przed rozpoczęciem użytkowania odkurzacza.
2. Jeśli podczas pracy odkurzacza pojawia się komunikat głosowy "Niski poziom naładowania akumulatora. Urządzenie zostanie wkrótce wyłączone. Naładuj baterię", moc akumulatora wkrótce się wyczerpie a odkurzacz wyłączy się automatycznie. Konieczne jest naładowanie akumulatora.
3. Podczas korzystania z odkurzacza ekran LED wyświetla pozostałe minuty pracy w bieżącym trybie pracy. Ikona w prawym górnym rogu ekranu pokazuje poziom naładowania akumulatora, pełna kratka oznacza od 75% do 100% naładowania akumulatora; 3/4 kratki oznacza od 50% do 75% naładowania akumulatora; 1/2 kratki oznacza od 25% do 50% naładowania akumulatora; 1/4 kratki oznacza od 1% do 25% naładowania akumulatora; pusta kratka oznacza, że akumulator jest pusty i należy go naładować przed użyciem.

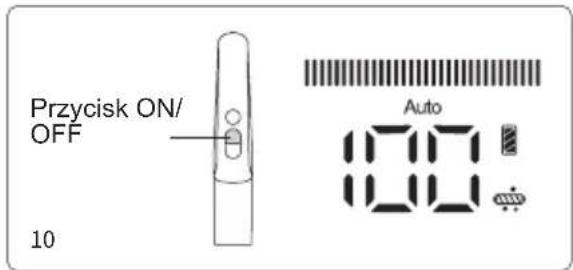

Obsługa odkurzacza

Naciśnij przycisk ON/OFF znajdujący się na uchwycie odkurzacza, wyświetlacz oraz wskaźniki zaświecą się domyślnie w trybie automatycznym (rys 10). Jeżeli chcesz się przełączyć pomiędzy trybami czyszczenia podłogi i czyszczenia dywanu, naciśnij ponownie przycisk trybu (rys.11).

Jeżeli chcesz wyłączyć odkurzacz naciśnij ponownie przycisk ON/OFF na uchwycie odkurzacza.

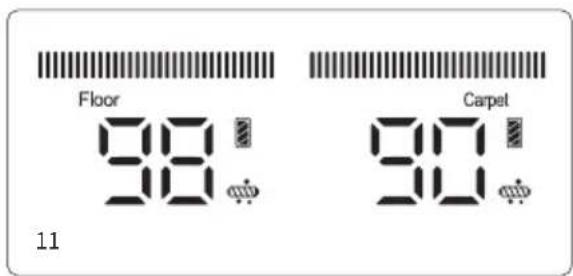

W trybie automatycznym moc urządzenia zmienia się automatycznie w zależności od ilości wykrytej brudnej wody lub kurzu. Kolor podświetlenia LED zmienia się odpowiednio. Im więcej brudnej wody lub kurzu zostanie wykryte, tym więcej czerwonego podświetlenia. Im mniej brudnej wody lub kurzu, tym więcej niebieskiego podświetlenia.

Przycisk ON/ OFF Auto 10

1. Podczas czyszczenia dywanów należy najpierw wyczyścić głowicę podłogową (szczegółowe informacje znajdują się w części "Czyszczenie i konserwacja, Czyszczenie głowicy podłogowej"), a w celu dogłębnego czyszczenia dywanu zaleca się wymianę na szczotkę do dywanów. (Szczotkę do dywanów można dobrać zgodnie z własnymi potrzebami i można ją kupić u dystrybutorów JIMMY).

2. Gdy poziom naładowania akumulatora jest niższy niż 20%, nie można przełączyć urządzenia w tryb czyszczenia dywanów.

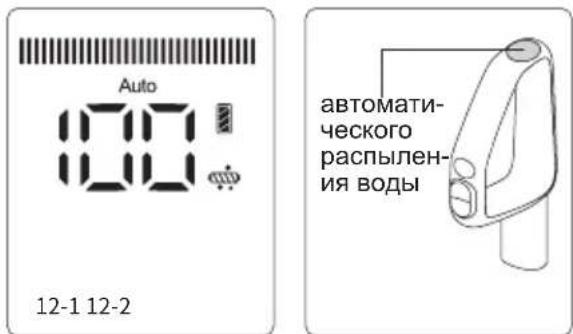

Funkcja rozpylania wody

Gdy odkurzacz pracuje, naciśnij przycisk spryskiwania wodą, (funkcja automatycznego spryskiwania wodą jest domyślnie włączona). Na ekranie LED pojawi się wskaźnik automatycznego spryskiwania, a czysta woda zostanie automatycznie rozpyłona na wałek szczotki.

Przycisk ręczego spryskiwania 13

(Rys. 12-1). Aby wyłączyć funkcję automatycznego spryskiwania wodą, należy nacisnąć i przytrzymać przycisk samooczyszczania przez ponad 3 sekundy, gdy odkurzacz jest włączony. Aby ponownie włączyć funkcję automatycznego rozpyłania wody, należy nacisnąć przycisk samooczyszczania i przytrzymać go przez ponad 3 sekundy, gdy odkurzacz jest włączony (rys. 12-2).

Jeśli podłoga jest bardzo brudna, można rozpylić więcej wody na podłogę za pomocą funkcji ręcznego rozpylania wody, aby poprawić efekt mycia podłogi. Gdy urządzenie jest włączone, należy nacisnąć przycisk ręcznego rozpylania wody, a dysza rozpyli wodę na podłogę (w kształcie wachlarza); aby zatrzymać rozpylanie wody, należy zwolnić przycisk rozpylania wody. Funkcję ręcznego spryskiwania wodą można aktywować niezależnie od tego, czy funkcja automatycznego spryskiwania wodą jest włączona, czy wyłączona. (Rys. 13)

Uwaga:

1. Przycisk ręcznego rozpylania wody nie może być używany jednocześnie z przyciskiem włączania/wyłączania lub przyciskiem trybu.

2.Zaleca się korzystanie z trybu czyszczenia dywanów w przypadku silnego zanieczyszczenia lub plam z wody.

1. Podczas czyszczenia dywanu należy wyłączyć funkcję automatycznego rozpyłania wody.

4.Do czyszczenia należy używać niskopieniącego środka czyszczącego dołączonego do zestawu.

Użycie nieodpowiedniego środka może spowodować nadmierne wytwarzanie się piany, która może przedostać się do wewnątrz odkurzacza i spowodować zagrożenie.

Korzystanie z odkurzacza ręcznego

Odlącz odkurzacz ręczny od głównej jednostki, naciśnij przycisk ON/OFF odkurzacza ręcznego, ekran zaświeci się, a odkurzacz będzie włączony domyślnie w trybie czyszczenia podłogi. Naciśnij przycisk trybu ręcznego, aby przełączyć się na tryb czyszczenia dywanu. Jeżeli chcesz wyłączyć odkurzacz ręczny, naciśnij ponownie przycisk ON/OFF. Do odkurzacza ręcznego można przymocować takie końcówki jak: ssawka szczelinowa, końcówka do tapicerki, końcówka do czyszczenia materacy (rys. 13-16). Zamocuj wybraną przez siebie końcówkę do miejsca wlotu powietrza odkurzacza ręcznego poprzez popchnięcie jej w górę do momentu usłyszenia dźwięku "kliknięcia". Aby wyjąć końcówkę, naciśnij przycisk na końcówce, a następnie wyjmij ją. W celu uzyskania większej ilości informacji na temat dopasowywania końcówek do odkurzacza ręcznego należy odnieść się do rysunku nr 17

Uwaga:

1. W zestawie znajduje się tylko ssawka szczelinowa, ssawka do tapicerki i elektryczna końcówka do materacy. Inne akcesoria, takie jak elastyczny wąż, szczotka dla zwierząt domowych, można wybrać zgodnie z własnymi potrzebami, a akcesoria są dostępne u dystrybutorów JIMMY.
2. Gdy poziom naładowania akumulatora jest niższy niż 20%, nie można przełączyć urządzenia w tryb czyszczenia dywanów;
3. W przypadku używania odkurzacza ręcznego oddzielnie nie należy korzystać z funkcji zbierania wody.

Funkcja komunikatów głosowych

Odkurzacz wydaje komunikaty głosowe w 5 różnych językach: angielskim, niemieckim, włoskim, francuskim oraz rosyjskim. Domyślnie ustawiony język to język angielski. Jeżeli chcesz wybrać inny język, naciśnij przycisk funkcji głosowej. Jeżeli nie chcesz, aby odkurzacz wydawał komunikaty głosowe naciśnij ponownie na przycisk (rys.18).

Uwaga: W przypadku korzystania z odkurzacza ręcznego nie jest dostępna funkcja głosowa.

Funkcja suszenia na gorąco

W trybie ładowania naciśnij przycisk trybu, aby przejść do trybu suszenia gorącym powietrzem. Gorące powietrze będzie suszyć całą ścieżkę powietrza, w tym walec szczotki, pojemnik na kurz i zbiornik na brudną wodę przez około 0,5 godziny, a następnie wysuszy tylko walec szczotki przez kolejne 2,5 godziny. Przez pierwsze 0,5 godziny suszenia całej ścieżki powietrza, silnik próżniowy będzie pracował, aby przesłać gorące powietrze przez całą ścieżkę powietrza(rys.19).

Przycisk funkcji głosowej (komunikaty głosowe) 18 19

Aby zatrzymać suszenie ścieżki powietrza i kontynuować suszenie wałka szczotki w trybie cichego suszenia, naciśnij przycisk włączania/wyłączania, silnik próżniowy nie będzie działał w tym trybie.

Aby włączyć lub wyłączyć funkcję suszenia gorącym powietrzem, naciśnij przycisk trybu.

Funkcja samoczyszczenia wałka szczotki i strumienia powietrza

W trybie ładowania naciśnij przycisk samooczyszczania, aby przejść do trybu czyszczenia (rys. 20), a po zakończeniu samooczyszczania urządzenie automatycznie przejdzie do trybu suszenia na gorąco; proces samooczyszczania można wcześniej zatrzymać, naciskając przycisk włączania/wyłączania lub przycisk trybu, a produkt powróci do trybu ładowania. Wentylator wyłączyć się z 3-minutowym opóźnieniem (rys. 21).

22 wody Korek wlewu wodyZbiornik czys

Uwaga:

Tryb samoczyszczenia służy wyłącznie do czyszczenia strumienia powietrza głowicy podłogowej i wałka szczotki do podłóg twardych.

1. Przed włączeniem trybu czyszczenia należy opróżnić zbiornik brudnej wody, sprawdzić, czy urządzenie jest stabilnie umieszczone na podstawie ładującej, przewód zasilający jest podłączony do gniazda zasilania, przewód zasilający jest podłączony do bazy ładującej, a w zbiorniku czystej wody znajduje się co najmniej 1/2 wody; po zakończeniu samooczyszczania należy ponownie wyczyścić zbiornik brudnej wody;

2. Gdy poziom naładowania akumulatora jest mniejszy lub równy 10%, tryb samoczyszczenia nie może zostać włączony i można go włączyć normalnie po pewnym czasie ładowania.

Wskaźnik pustego zbiornika czystej wody

Jeżeli podczas korzystania z funkcji spryskiwania wodą na ekranie pojawi się komunikat "Brak czystej wody, uzupełnij wodę", należy wyłączyć urządzenie i dolać wody do zbiornika czystej wody.

Napełnianie zbiornika czystej wody

Napełnianie zbiornika czystej wody: Wyjmij zbiornik czystej wody i podnieś korek wlewu wody zbiornika czystej wody lub bezpośrednio otwórz korek wlewu wody zbiornika czystej wody, odsłoń otwór wlotu wody, wlej czystą wodę i środek czyszczący, a następnie naciśnij korek wlewu wody w dół, aby zainstalować go do końca, i zamocuj go z powrotem w zbiorniku czystej wody. (Rys. 22)

Uwaga: Podczas dodawania czystej wody można dodać dołączony do zestawu środek czyszczący w proporcji około jednej nakrętki butelki na jeden pełny zbiornik czystej wody

Wskaźnik pełnego zbiornika brudnej wody

1. Gdy urządzenie wykryje, że zbiornik na brudną wodę jest pełny, zatrzyma się i wyemituje przypomnienie głosowe. Wyczyść pełny zbiornik brudnej wody i włóż go z powrotem.
2. Po wykryciu, że zbiornik brudnej wody jest pełny w trybie samooczyszczania, urządzenie zatrzyma pracę i wyemituje przypomnienie głosowe. Wyczyść pełny zbiornik brudnej wody i włóż go z powrotem.

Czyszczenie zbiornika na brudną wodę:

Zdejmij górną pokrywę zbiornika brudnej wody i ramę filtra, wylej brudną wodę, złóż zbiornik brudnej wody po umyciu i umieść go z powrotem na głowicy podłogowej (szczegółowe informacje zawiera rozdział "Czyszczenie zbiornika brudnej wody").

Wskaźnik zablokowania wałka szczotki

Gdy odkurzacz jest w trybie pracy lub czyszczenia, w przypadku zablokowania wałka szczotki urządzenie zatrzyma się i wyemituje przypomnienie głosowe. Należy wyjąć szczotkę, usunąć ciała obce lub zaplątane włosy.

Czyszczenie wałka szczotki:

Po wyjęciu zbiornika czystej wody, wyciągnij wałek szczotki, użyj szczotki do czyszczenia, aby odciąć i usunąć włosy owinięte wokół wałka szczotki oraz oczyścić ciała obce przymocowane do wałka szczotki i głowicy podłogowej, a następnie zainstaluj z powrotem wałek szczotki i zbiornik czystej wody (szczegółowe informacje znajdują się w rozdziale "Czyszczenie zespołu głowicy podłogowej").

Wskaźnik zablokowanego strumienia powietrza

1. Gdy odkurzacz pracuje w trybie samooczyszczania, jeśli kanał powietrza jest zablokowany, urządzenie przerwie pracę i wyemituje przypomnienie głosowe. Przed kontynuowaniem pracy należy kolejno sprawdzić i wyczyścić ewentualne blokady ręcznego pojemnika na kurz, ścieżki powietrza głowicy podłogowej i ręcznego filtra HEPA.
2. Podczas pracy odkurzacza ręcznego, jeśli miejsce kanału powietrza jest zablokowane, odkurzacz zatrzyma się automatycznie. W tym momencie należy wyczyścić pojemnik na kurz i filtr HEPA.

Czyszczenie miejsca kanału powietrza

Zdemontuj zbiornik brudnej wody, wyjmij górną pokrywę zbiornika brudnej wody i filtr, umyj wszystkie części i złóż je z powrotem.

Za pomocą szczotki do rur wyczyść brud, ciała obce i włosy wewnątrz ścieżki powietrza głowicy podłogowej, a następnie włóż zbiornik brudnej wody z powrotem do zespołu głowicy podłogowej.

Wyjmij pojemnik na kurz, opróżnij go, wyjmij filtr HEPA, a następnie wyjmij cyklon i zdemontuj go, wyczyść wszystkie części i ponownie zamontuj pojemnik na kurz (szczegółowe informacje znajdują się w rozdziale "Czyszczenie i konserwacja").

Czyszczenie i konserwacja

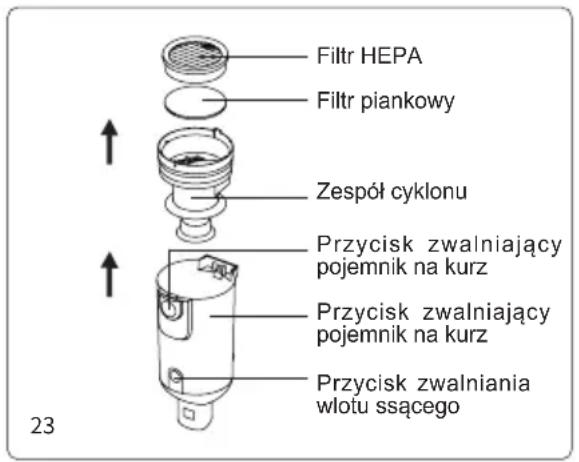

Czyszczenie pojemnika na kurz

Naciśnij przycisk zwalniający pojemnik na kurz, aby wyjąć pojemnik na kurz z odkurzacza ręcznego; naciśnij przycisk zwalniający wlot ssący, aby otworzyć wlot ssący i opróżnić pojemnik na kurz; wyjmij zespół cyklonu i filtr HEPA. Przytrzymaj metalową siatkę, obróć w kierunku wskazanym strzałką, aby odblokować metalową siatkę, a następnie zdejmij ją pociągając w dół. Po wyczyszczeniu, wytarciu i wysuszeniu części, zamontuj wszystkie części z powrotem w pojemniku na kurz, a następnie zainstaluj pojemnik na kurz z powrotem w odkurzaczu ręcznym. (Rys. 23)

Filtr HEPA Filtr piankowy Zespół cyklonu Przycisk zwalniający pojemnik na kurz Przycisk zwalniający pojemnik na kurz Przycisk zwalniania włotu ssącego 23

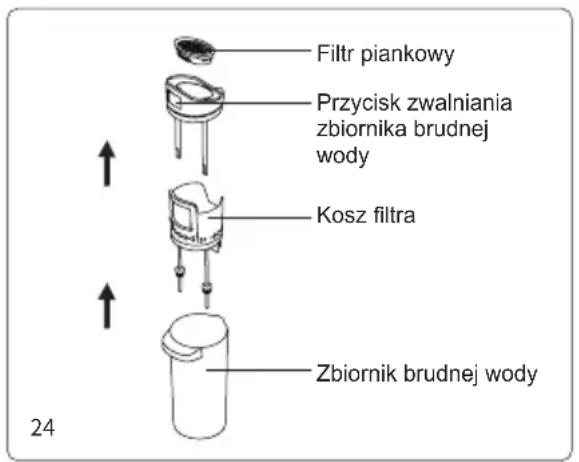

Czyszczenie zbiornika na brudną wodę

Po wyłączeniu odkurzacza wyjmij zbiornik brudnej wody, podnieś górną pokrywę zbiornika wody i wyjmij z niego ramkę filtra piankowego, otwórz klapkę ramki filtra piankowego, wyjmij filtr piankowy. Wylej brudną wodę i zanieczyszczenia ze zbiornika wody, a następnie umyj zbiornik brudnej wody, pokrywę zbiornika wody, ramę filtra piankowego i filtr piankowy. Jeśli w rurze zbiornika brudnej wody znajdują się ciała obce, można je wyczyścić szczotką do czyszczenia; po umyciu wysusz powyższe części. Następnie zamontuj wszystkie części z powrotem w zbiorniku brudnej wody, po czym umieść zbiornik brudnej wody w jednostce głównej i kontynuuj użytkowanie.(Rys. 24)

Filtr piankowy Przycisk zwalniania zbiornika brudnej wody Kosz filtra Zbiornik brudnej wody 24

Uwaga:

1. Po użyciu odkurzacza zaleca się natychmiastowe wyczyszczenie zabrudzonego zbiornika;
2. Podczas ponownej instalacji filtra nie należy zginać czarnej miękkiej gumy pod filtrem.

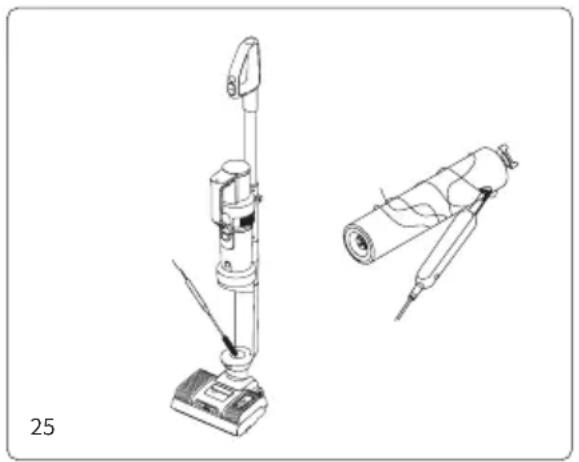

Czyszczenie głowicy podłogowej

Po wyjęciu okienka wałka szczotki, wałka szczotki, zbiornika czystej wody i zbiornika brudnej wody, włóż wielofunkcyjną szczotkę czyszczącą przez okrągły otwór poniżej miejsca instalacji zbiornika brudnej wody, aby usunąć ciała obce i kamień w rurze oraz zatkane włosy. Użyj wielofunkcyjnej szczotki do czyszczenia, aby odciąć

splątane włosy na wałku szczotki. Wytrzyj urządzenie i usunięte brudne części szmatką, a następnie umieść je z powrotem na urządzeniu (wałek szczotki można również umieścić w pojemniku na wałek szczotki w celu wysuszenia). (Rys. 25)

Czyszczenie i konserwacja

Zaleca się czyszczenie zbiornika brudnej wody, filtra, wałka szczotki i okna wałka szczotki po każdym użyciu. W sytuacji, w której z filtra HEPA wydostaje się kurz, filtr piankowy jest poważnie uszkodzony lub wałek szczotki silnie wibruje i pojawia się nienormalny hałas, należy wymienić te części, aby nie uszkodzić

odkurzacza. Jeśli odkurzacz nie będzie używany przez dłuższy czas, należy przechowywać go w chłodnym i suchym miejscu, bez narażania go na bezpośrednie działanie promieni słonecznych lub wilgoci. Pamiętaj, aby przed przechowywaniem odkurzacza wyczyścić jego poszczególne części i pozostawić do osuszenia.

Problem Możliwa przyczyna Rozwiązanie
Nie można uruchomić lub wyłączyć urządzenia.	Niska moc akumulatora Naładuj akumulator
	Przycisk ON/OFF nie jest wciśnięty Naciśnij przycisk ON/OFF
	Walek szczotki jest zaplątany Wyczyść wałek szczotki
	Pełny zbiornik brudnej wody Wyczyść zbiornik brudnej wody
	Nieprawidłowo zamontowany akumulator Zamontuj akumulator
	w prawidłowy sposób Clean suction inlet and filter
	Wlot ssący zablokowany Wyczyść wlot oraz filtr
Słaba siła ssania	Wlot ssący zablokowany Wyczyść wlot oraz filtr
	Brak zamontowanego filtra HEPA Zamontuj filtr HEPA
Nietypowy hałas	Wlot ssący zablokowany Wyczyść wlot ssący i filtr.
	Brak zamontowanego filtra HEPA Zamontuj filtr HEPA
Rozpyłacz wody nie działa	Pusty zbiornik czystej wody Uzupełnij zbiornik na czystą wodę
	Nie wciśnięty przycisk rozpyłania wody Naciśnij przycisk
	Zbiornik czystej wody nie został prawidłowo zamontowany Zamontuj zbiornik czystej wody w prawidłowy sposób
Rozpyłanie wody z kanału powietrznego	Filtr nie jest zamontowany w zbiorniku brudnej wody Włóż filtr do zbiornika na brudną wodę
	Miękkie plastikowe zagięcia pod filtrem Zamontuj ponownie filtr, aby nie występowały żadne zgięcia
	Nie osuszone całkowicie filtr HEPA oraz pojemnik na kurz Pozostaw filtr HEPA oraz zbiornik na kurz do całkowitego wyschnięcia

Uwaga: Jeśli powyższa instrukcja rozwiązywania problemów nie pozwoli na rozwiązanie problemu lub na ekranie wyświetlany jest kod błędu od F0 do F9, należy skontaktować się z serwisem lub lokalnym dystrybutorem w celu uzyskania pomocy.

Chapter 5 Specyfikacja

Parametry techniczne

Nazwa Bezprzewodowy odkurzacz z funkcją mopowania
Model HW11 Pro
Moc znamionowa 420W
Pojemność akumulatora 4000mAh
Czas ładowania 5h±0.5
Wejście znamionowe 220-240V	~ 50-60Hz
Napięcie znamionowe 21.6V	— — —

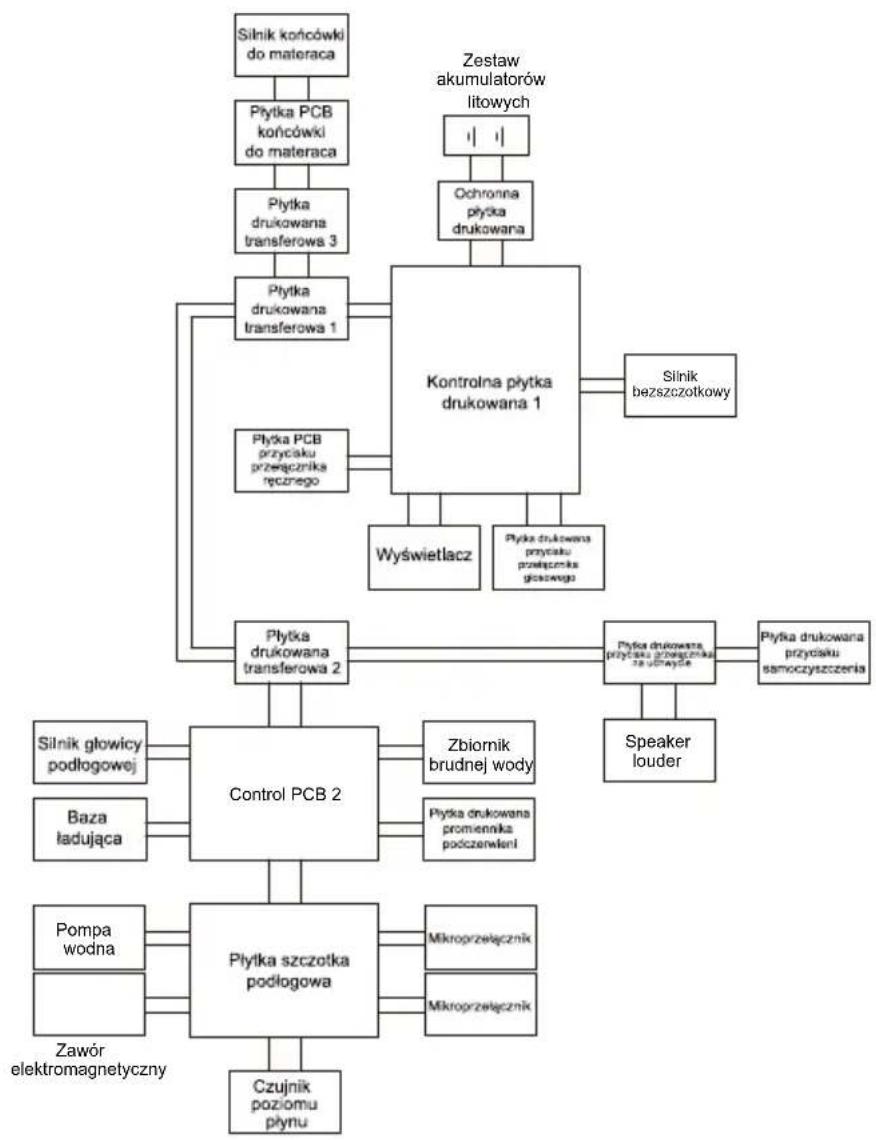

Schemat obwodów elektrycznych

Informacje dodatkowe do produktu

Producent Kingclean Electric Co., Ltd
Adres	nr 1 Xiangyang droga, nowa dzielnica Suzhou, prowincja JiangSu, 215009, Chiny

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego. System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został zakupiony.

Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.

Akumulator Li-Ion

Urządzenie wyposażone jest w akumulator LI ION (litowo-jonowy), który z uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i użytkowania. Producent określa maksymalny czas pracy urządzenia w warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy w rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada urządzenia a cecha produktu. Aby zachować maksymalną żywotność akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,18 V lub 15% ogólnej pojemności. Niższe wartości, jak np. 2,5 V dla ogniwa uszkadzają je trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w miejscu suchym, z dala od słońca i ujemnych temperatur.

Akumulator LIPO

Urządzenie wyposażone jest w akumulator LI ION (litowo jonowy), który z uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i użytkowania. Producent określa maksymalny czas pracy urządzenia w warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy w rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada urządzenia a cecha produktu. Aby zachować maksymalną żywotność ogniw akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,18 V dla pojedynczego ogniwa lub 15% ogólnej pojemności. Niższe wartości, jak np. 2,5 V dla ogniwa uszkadzają je trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania akumulatora lub całego urządzenia przez czas dłuższy niż

jeden miesiąc należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w miejscu suchym, z dala od słońca i ujemnych temperatur.

Konserwacja

Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku informacji o koniecznych akcjach konserwacyjnych, cyklicznych lub serwisowych w instrukcji obsługi, należy regularnie minimum raz na tydzień oceniać odmiennosć stanu fizycznego produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.

Środki ostrożności

Przed przystąpieniem do ładowania sprawdź, czy styki urządzenia są czyste.

Nigdy nie pozostawiaj urządzenia podczas użytkowania i ładowania bez nadzoru.

Zadbaj o to, aby w sytuacji awaryjnej móc szybko odłączyć urządzenie od źródła zasilania.

Nigdy nie wystawiaj urządzenia na działanie wysokiej temperatury.

Ładuj urządzenie w miejscu suchym i dobrze wentylowanym z dala od materiałów łatwopalnych, zachowaj wolną przestrzeń min 1 m od innych obiektów.

Nigdy nie zakrywaj urządzenia podczas ładowania

Nigdy nie używaj zasilacza, stacji ładowania, kabli itp. bez rekomendacji i atestu producenta.

Zadbaj o swoje mienie, urządzenie wyposażone jest w ogniwa, które są trudne do ugaszenia, wyposaż się w płachte gaśniczą.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne są na stronie internetowej: https://serwis.innpro.pl/gwarancja
