BEDIENUNGSANLEITUNG GF/100 Gamko

Technische veiligheid

Kapitel 1 Allgemeine Informationen 47

Sicherheitsvorschriften 48

Produktbeschreibung 49

Typenschild 50

Kapitel 2 Installation 51

Aufstellen des Gerätes 51

Befestigen der Trageflächen 52

Elektrischer Anschluss 52

Kapitel 3 Gebrauch 53

In Gebrauch nähme 53

Thermostat 53

Füllen des Gefrierschranks 54

Kapitel 4 Wartung 55

Reinigung des Gefrierschranks 55

Störungen 56

CE Erklärung zur Vereinbarung für Maschinen 57

WEEE Richtlinien 58

GWP-Tabelle 59

Gebrauchsanweisung

Kapitel 1 Allgemeine Informationen

Vielen Dank für die Anschaffung eines Gamko-Gerätes.

Mit dem Kauf Ihres neuen Gefrierschrank haben Sie ein modernes, qualitativ hochwertige professionelle Gefrierschrank gewählt. Ihr neuer Gefrierschrank wird durch einen sparsamen Umgang mit Energie gekennzeichnet. Diese Gebrauchsanweisung enthält die Wartungsanleitungen.

Bewahren Sie dieses Dokument zum schnellen Nachschlagen in Reichweite des Gerätes. Bitte lesen

Sie die Gebrauchsanweisung sorgfältig durch, bevor Sie das Gerät aufstellen. Wenn Sie sich nicht an die Gebrauchsanweisung halten, kann das Produkt ernsthaft beschädigt werden und verfällt die Garantie. Die richtige Anwendung garantiert eine lange Lebensdauer.

Alle Installationen müssen den behördlichen Bestimmungen vor Ort entsprechen und gemäß den Maschinenbaurichtlinien 2006/42/EWG ausgeführt werden. Im Zweifelsfall können Sie ihren Kundendienst oder Ihrem Händler Kontakt aufnehmen. Die Informationen in dieser Anleitung können ohne vorherige Ankündigung geändert werden.

ACHTUNG! – GEFAHR! – Sie können sich in Gefahr begeben, wenn Sie diese Signale und Zeichen nicht beachten

ACHTUNG! – WARNUNG! – Das Produkt kann beschädigt werden, wenn Sie diese Warnzeichen und Signale nicht beachten.

TIPP! – Praktische Tipps, Ihr Produkt optimal zu nutzen.

Sicherheitsvorschriften

Technische Sicherheit

• Kontrollieren Sie vor Gebrauch, ob der Stecker beschädigt ist.
• Nehmen Sie den Stecker in die Hand, um ihn aus der Steckdose zu ziehen.
• Kontrollieren Sie die Stromspannung, ob sie für dieses Gerät geeignet ist.
• Vergewissern Sie sich, dass das Gerät gerade und horizontal aufgestellt ist.
• Reparaturen immer einen Fachmann überlassen.

- Wenn das Anschlusskabel beschädigt ist, darf es nur vom Hersteller oder einem anerkannten Elektromonteur ausgewechselt werden, um Schaden zu vermeiden.

Kühlmittel

Dieses Gerät enthält ein natürliches Kältemittel (R600a). Die Kühlmittelmenge, die dieses Kühlgerät enthält, kann dem Typenschild entnommen werden.

• Kontakt mit Flüssigkeit kann Erfrierungen oder kalte Verbrennungen verursachen.
  • Die Exposition gegenüber niedrigen Konzentrationen können zu Schwindel, Kopfschmerzen, Übelkeit und Verlust der Koordination führen.
• Für flüssige Kontakt; mit Wasser spülen für mindestens 15 Minuten und Konsultiert Sie ein Arzt.
  • Die Halterung kann bei Kontakt mit einer offenen Flamme explodieren oder bersten.
• Achten Sie auf eine gute Ventilation des Raumes.
• Öffnen Sie niemals das Maschinenraum.

Während des Gebrauchs

• Öffnen Sie niemals das Maschinenraum.
• Benutzen Sie dieses Gerät ausschließlich in Innenräumen.
• Benutzen Sie das Gerät ausschließlich zur Gefrierschrank von verpackten Getränken.
• Nicht auf das Gerät klettern.
• Stellen Sie niemals elektrische Geräte in das Gerät.
• Getränke mit einem hohen Alkoholgehalt immer aufrecht und geschlossen bewahren.
• Achten Sie darauf, dass die Belüftungsgitter niemals abgedeckt werden, dies gilt sowohl draußen wie in der Gefrierschrank.
• Im Notfall den Stecker aus der Steckdose ziehen.

Nach Gebrauch

- Achten Sie auf eine sichere Lagerung des ausrangierten Produkt.

Gebrauchsanweisung

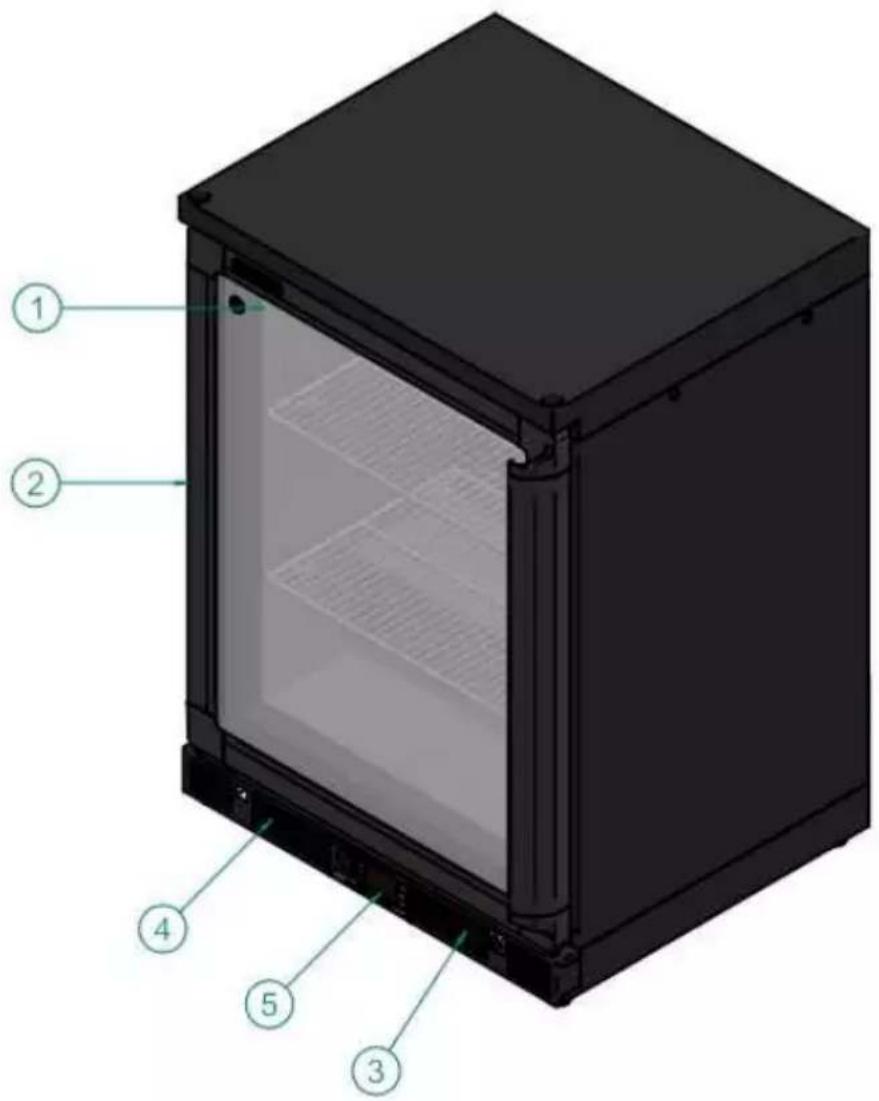

Produktbeschreibung

1 Typenschild (Innenseite)
2 Tür
3 Luftzufuhr
4 Luftabzug (Auch auf der rechten Seite)
5 Thermostat

Gebrauchsanweisung

Typenschild

A Type Nummer des Produkts
B Typ Kühlmittel + Masse
C Maschinenleistung
D Spannung
E Stromstärke
F Klimaklasse

Klimaklasse

Eine Gefrierschrank wird hergestellt, um bei einer bestimmten Umgebungstemperatur gut funktionieren zu können. Dieses Produkt ist für die folgende Klasse geeignet: N: von +16 °C bis +32 °C.

Kühlmittel

Dies ist ein natürliches Kältemittel (R600a) und kann Erfrierungen oder kalte Verbrennungen verursachen. Die Exposition gegenüber niedrigen Konzentrationen können zu Schwindel, Kopfschmerzen, Übelkeit und Verlust der Koordination führen. Die Halterung kann bei Kontakt mit einer offenen Flamme explodieren oder bersten

Kapitel 2 Installation

Tipp! Stellen Sie den Kühlschrank nie neben Wärmequellen auf.

Arbeitsprinzip

Eine Gefrierschrank funktioniert, indem Wärme aus dem zu kühlenden Raum entzogen wird und an die Umgebung abgegeben wird. Es wird empfohlen, rund um die Gefrierschrank mindestens 5 cm für optimale Luftzirkulation frei zu lassen.

Achten Sie darauf, dass die Luftzufuhr und der Luftabzug nicht behindert werden.

Aufstellen des Gerätes

Stellen Sie das Gerät auf einen flachen Untergrund.

1 Platzieren Sie das Produkt auf die gewünschte Position.
2 Legen Sie eine Wasserwaage auf dem Produkt.
3 Benutzen Sie die Füße für die Nivellierung des Produkt.

Gebrauchsanweisung

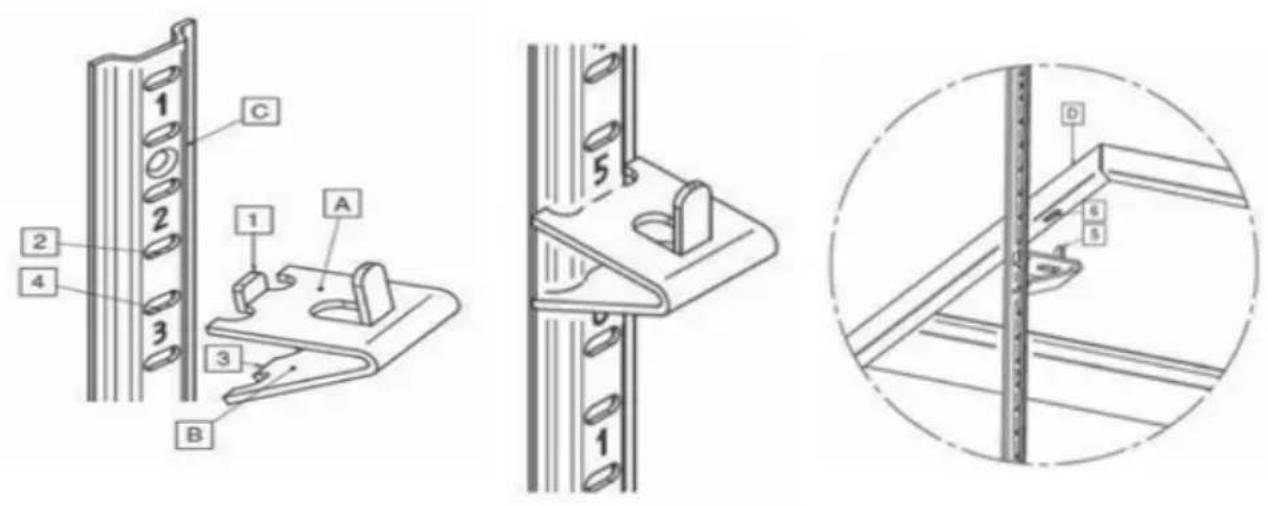

Befestigen der Trageflächen

1 Haken Sie die Halter (1) in die Öffnungen (2) der Schienen (C).
2 Drücken Sie die Seite (B) Richtung Seite (A).
3 Hierdurch fällt der Halter (3) in die nächste Öffnung (4) der Schiene.
4 Bringen Sie die nächsten drei Halter auf derselben Höhe an.
5 Die Tragefläche (D) mit den Öffnungen (6) auf die Halter (5) legen und anbringen.

Elektrischer Anschluss

• Dieses Produkt nutzt ein separates Gerätekabel als Versorgungskabel. Bei Beschädigung des Gerätekabels muss dieses durch ein vom Hersteller geliefertes originales Gerätkabel ersetzt werden.
• Im Notfall: Stecker aus der Steckdose ziehen.
  • Die Steckdose muss in Reichweite sein.
• Kontrollieren Sie die Stromspannung auf dem Typenschild.
• Vergewissern Sie sich, dass das Kabel nicht eingeklemmt werden kann.
• Falls notwendig, lassen Sie das Kabel von einem Elektromonteur verlängern.
  • Die Anwendung einer Verlängerungsschnur ist nicht empfehlenswert.

Durch Unter- oder Hochspannung kann Schaden entstehen, wodurch sich das Gerät abschaltet. Gamko ist für eventuelle Folgeschäden nicht verantwortlich.

Kapitel 3 Gebrauch

In Gebrauch nähme

• Vor in Gebrauch nähme muss der Schrank gereinigt werden. Für weitere Informationen, siehe Kapitel Wartung.
• Warten Sie mindestens 2 Stunden nach der Aufstellung bis Sie das Gerät einschalten.
• Stecken Sie den Stecker in eine geerdete Steckdose.

NOTFALL STECKER AUS DER STECKDOSE ZIEHEN!

Thermostat

Bedienung Thermostat

Bezüglich der Bedienung und Einstellungsänderungen des Thermostats lesen Sie die mitgelieferte Bedienungsanleitung.

XR70CX

Sollwert einsehen;

1. 1x SET-Taste, der Sollwert wird sofort angezeigt;
2. EXIT: 5 sec warten oder nochmals 1x SET-Taste
3. SET-Taste mind. 3 sec gedrückt halten. Der Sollwert wird angezeigt, die Maßeinheit blinkt;
4. Sollwert ändern und bestätigen mit 1x SET-Taste oder 10 sec warten.

Sollwert ändern;

Gebrauchsanweisung

Füllen des Gefrierschranks

• Dieses Produkt eignet sich nur für verpackte Getränke.
• Füllen Sie das Segment, wenn das Gerät am wenigsten benutzt wird. Das wiederholte Öffnen der Tür vermindert die Gefrierleistung.
• Getränke mit einem hohen Alkoholgehalt immer aufrecht und geschlossen lagern.

Die Luftfilter der Gefrierschränke dürfen NIEMALS behindert werden, um eine optimale Gefrierleistung und Luftzirkulation zu gewährleisten.

Stellen Sie niemals elektrische Geräte in den Gefrierschrank!

TIPP! Wenden Sie das "First-in/First-Out"-Prinzip an, damit Sie immer das kälteste Produkt aus dem Schrank servieren können.

Kapitel 4 Wartung

Reinigung des Gefrierschranks

Wartung zum Selbermachen

• Vor der Benutzung des Gefrierschranks mit Wasser und einem milden Reinigungsmittel reinigen.
• Bei intensivem Gebrauch sollten die Segmente regelmäßig gereinigt werden.
• Dies Produkt hat einen wartungsfreien Kondensator.
• Das Magnetband muss regelmäßig kontrolliert und gereinigt werden Tauschen Sie gerissene oder nicht richtig geschlossen Magnetband (Türdichtung) direkt.

Achtung!

• Demontieren Sie keine festen Teile, wenn Sie die Maschinenkammer reinigen.
• Benutzen Sie keine scharfen Reinigungs- oder Scheuermittel.

Gebrauchsanweisung

Störungen

Achtung!

Vor der Durchführung von Reparaturen immer den Stecker aus der Steckdose ziehen.

Der Gefrierschrank springt nicht an.

• Kontrollieren Sie den Stecker.
• Kontrollieren Sie die Stromzufuhr und tauschen Sie eventuell die defekte Sicherung aus oder den Sicherungsschalter umlegen.
• Warnen Sie ihren Kundendienst.

Temperatur ist zu hoch, trotz des eingestellten Thermostats.

• Kontrollieren bzw. reparieren Sie die Stromzufuhr.
• Magnetband reinigen und falls notwendig ersetzen.
• Verdampfer abtauen.
• Kondensator verschmutzt ist, reinigen Sie sie.
• Thermostat oder Kompressor ist defekt.
• Lüfter (Verdampfer oder Kondensator) ist defekt.
• Warnen Sie ihren Kundendienst.

- Entfernen Sie den Inhalt, der eventuell die Ventilation blockiert.

Temperatur ist zu niedrig, trotz des eingestellten Thermostats.

• Thermostat ist defekt.
- Warnen Sie ihren Kundendienst.

Wasser leckt.

• Regelmäßig abtauen, notfalls zusätzlich manuell abtauen lassen.
• Kontrollieren Sie die Aufstellung des Gerätes. Wenn nötig Nivellierung.
• Warnen Sie ihren Kundendienst.

Anschlussschnur

- Eine beschädigte Anschlusskabel darf nur dem Kundendienst oder einer anderen qualifizierten Person ausgetauscht werden, um Gefahr zu vermeiden.

CE Erklärung zur Vereinbarung für Maschinen

Gamko

EG-KONFORMITÄTERKLÄRUNG FÜR MASCHINEN

(EG-Richtlinie 2006/42/EWG, Anhang II, sub A.)

Hersteller: Gamko BV

Adresse Mon Plaisir 75

4879 AL

Etten-Leur

The Netherlands

Erkärt hiermit, daß

• GF/100**
• XF/100**

Konform sind mit:

• Maschinerichtlinie (Direktive 2006/42/EWG)
♦ Elektromagnetische Kompatibilität (Direktive 2014/30/EWG)
- Direktive in Bezug auf Niederspannung (Direktive 2014/35/EWG)
• PED Druckausrüstungen (Direktive 2014/68/EU)
- Direktive in Bezug auf RoHS (2011/65/EC)

Gamko BV kümmert sich um den Umweltschutz und entspricht in jeder Hinsicht den Richtlinien 2002/96/EG, genannt WEEE oder Richtlinie für Elektrik- und Elektronik Altgeräte. Das Produkt entspricht der Richtlinie 2002/96/EG. Am Ende seiner Lebensdauer muss das Produkt, das getrennt von dem normalen Hausmüll behandelt werden muss, einer Sammelstelle für Abfalltrennung für Elektrik- und Elektronikaltgeräte angeboten werden. Die Richtlinie 2002/96/EG hat den Zweck, der zunehmenden Abfallmenge an Elektrik- und Elektronikaltgeräten, Einhalt zu gebieten, für die Zunahme von Recycling von Elektrik- und Elektronikaltgeräten zu sorgen, und zum Schluss den Gesamtumfang von Abfall zu begrenzen, der für endgültige Entsorgung bestimmt ist.

Das Symbol der durchgestrichenen Abfalltonne gibt an, dass dieses Produkt Teil der Anwendung dieser Richtlinie ist. Es liegt an dem Verbraucher, ob er das Produkt den gesonderten Sammelstellen anbietet, wie in der Gesetzgebung oder vom Handel bestimmt ist. Wenn ein neues Produkt installiert wird, kann das Elektrik- oder Elektronikaltgerät vom Händler abgeholt werden. Der Hersteller, der Importeur und der Händler sind für das Einsammeln und für die Abfallverwertung des Gerätes verantwortlich, das sowohl direkt als auch über die Sammelstellen eingesammelt wurde. Auf der beigefügten Liste sind alle Händler der Gamko BV pro Land verzeichnet. Bei jeder Übertretung der oben genannten Richtlinie werden in allen Ländern Strafen auferlegt. Gamko BV befolgt im Allgemeinen die CECED- Interpretation (Europäisches Komitee von Herstellern von Elektrischer Haushaltsapparatur), nach der die WEEE-Gesetzgebung zutreffend ist für tragbare Klimaanlagen, Entfeuchtungsgeräte, Mobile Klimakleingeräte, Teilsegmentsysteme bis 12 KW, Kühlung und getrennt aufstellbare Tiefkühlfächer. Trotzdem ist es möglich, dass es Unterschiede gibt in der Gesetzgebung der verschiedenen Mitgliedsländer.

Für den Fall, dass manche Produkte von nationalen Gesetzgebern auf der Liste der WEEE-Produkte nicht beachtet sind, muss man sich an die nationalen Gesetze halten, dabei die WEEE Richtlinie außer Acht lassend, in Bezug auf Produkte, die kein Bestandteil sind des Anwendungsgebietes der nationalen Reglementierungen. Die Richtlinie ist nicht zutreffend auf Produkte, die verkauft werden außerhalb der Europäischen Gemeinschaft. Im Fall, dass das Produkt außerhalb der Europäischen Gemeinschaft verkauft werden soll, wird es nicht nötig sein, sich an die WEEE Richtlinie zu halten, es muss jedoch garantiert werden, dass sich an die lokale Gesetzgebung gehalten wird. Für entsprechende Informationen wende man sich an die lokalen Behörden für Abfallverwertung oder an die Händler und Installateure, bei denen das Produkt gekauft wurde oder direkt an Gamko.

Gebrauchsanweisung

GWP-Tabelle

Dieses Produkt enthält im Kyoto Protokoll aufgeführt fluorierte Gase.

Chemischer Name des Gases (siehe Typenschild) R600a

Erderwärmungspotenzial (GWP) des Gases 3

Vorsicht!

a. Luftdicht geschlossenes System
b. Ein Austreten des enthaltenen Gases sollte verhindert werden. Dieses Gas darf während Installation, Wartung und Entsorgung niemals in die Atmosphäre abgelassen werden. Wird eine Undichtigkeit des enthaltenen Gases festgestellt, muss die undichte Stelle schnellstmöglich repariert und geschlossen werden.
c. Nur qualifiziertem Wartungspersonal ist der Zugang zu und die Wartung des Produkts gestattet.

Gamko BV

Mon Plaisir 75, 4879 AL Etten-Leur

P.O. Box 274, 4870 AG Etten-Leur

The Netherlands
