GEBRUIKSAANWIJZING GF/100 Gamko

Gebruiksaanwijzing User Manual Mode d'emploi Gebrauchsanweisung

Gebruiksaanwijzing 3

User Manual 18

Mode l'emploi 32

hsanweisung 46

Gebruiksaanwijzing

Inhoudsopgave

Hoofdstuk 1 Algemene informatie .... 4

Veiligheidsvoorschriften 5

Productomschrijving 6

Typeplaatje 7

Hoofdstuk 2 Installatie 8

Plaatsen product 8

Bevestigen draagroosters 9

Hoofdstuk 3 Gebruik 10

Ingebruikname 10

Thermostaat 10

Vullen van de Vriezer 11

Hoofdstuk 4 Onderhoud 12

Reiniging van de vriezer 12

Storingen 13

Garantiebepalingen 14

CE verklaring 15

WEEE-bepalingen 16

GWP-tabel 17

Hoofdstuk 1 Algemene informatie

Wij danken u voor het aanschaffen van een Gamko product.

Met de aankoop van uw nieuwe vriezer hebt u gekozen voor een moderne en kwalitatief hoogwaardige professionele vriezer. Uw nieuwe vriezer onderscheidt zich door een spaarzaam verbruik van energie.

Deze gebruiksaanwijzing bevat uw garantievoorwaarden en onderhoudsinstructies.

Bewaar dit document in de nabijheid van dit product, zodat u het altijd bij de hand heeft. U dient de handleiding te lezen alvorens dit product te installeren. Bij het niet in acht nemen van de gebruiksaanwijzing kan het product ernstig beschadigen en vervalt de garantie. Een juist gebruik garandeert een lange levensduur.

Alle installaties moeten voldoen aan de lokale overheid- en gemeenterichtlijnen en conform de machinerichtlijn 2006/42/EG uitgevoerd worden. In geval van twijfel, neem contact op met de servicedienst van Gamko of uw leverancier. De informatie in deze handleiding kan zonder voorafgaande kennisgeving gewijzigd worden.

LET OP! – GEVAAR – U kunt persoonlijk gevaar oplopen wanneer u deze iconen en opmerkingen negeert.

LET OP! – WAARSCHUWING – Uw product kan beschadigen wanneer u deze iconen en opmerkingen negeert.

TIP! – Handige items om optimaal gebruik te maken van uw product.

Veiligheidsvoorschriften

• Controleer de stekker en kabel op beschadiging voor gebruik.
• Gebruik de stekker om deze te verwijderen uit het stopcontact.
• Controleer de elektrische voeding op geschiktheid voor dit apparaat.
• Zorg dat het product stevig en waterpas staat.
• Schakel altijd een erkende monteur in voor reparaties.
• Indien het aansluitsnoer beschadigd is, mag het alleen vervangen worden door de fabrikant, of een erkend monteur om gevaar te voorkomen.

Koudemiddel

Dit apparaat bevat een natuurlijk koudemiddel (R600a). De hoeveelheid koudemiddel die de vriezer bevat, staat op het typeplaatje.

• Contact met vloeistof kan bevriezing en koude verbranding veroorzaken.
• Blootstelling aan een lage concentratie kan lijden tot duizeligheid, hoofdpijn, misselijkheid en verlies van coördinatie.
• Bij vloeistofcontact: spoel met water gedurende minstens 15 minuten. Zorg voor medische hulp.
• Blootstelling aan vuur kan de houder doen scheuren of exploderen.
• Let erop dat de ruimte altijd goed geventileerd is.
• Open nooit de machineruimte.

Tijdens gebruik

• Open nooit de machineruimte.
• Gebruik dit product uitsluitend binnen.
• Gebruik dit product uitsluitend voor het vriezen van verpakte drank.
• Gebruik het apparaat nooit als opstapje.
• Zet nooit elektrische apparaten in het apparaat.
• Drank met een hoog alcoholpercentage altijd rechtop en afgesloten opslaan.
• Zorg dat de beluchting roosters nooit geblokkeerd zijn, dit geldt zowel buiten als in de vriezer.
• In geval van nood, verwijder de stekker uit het stopcontact.

Na gebruik

- Draag zorg voor een veilige opslag van het afgedankte product.

Gebruiksaanwijzing

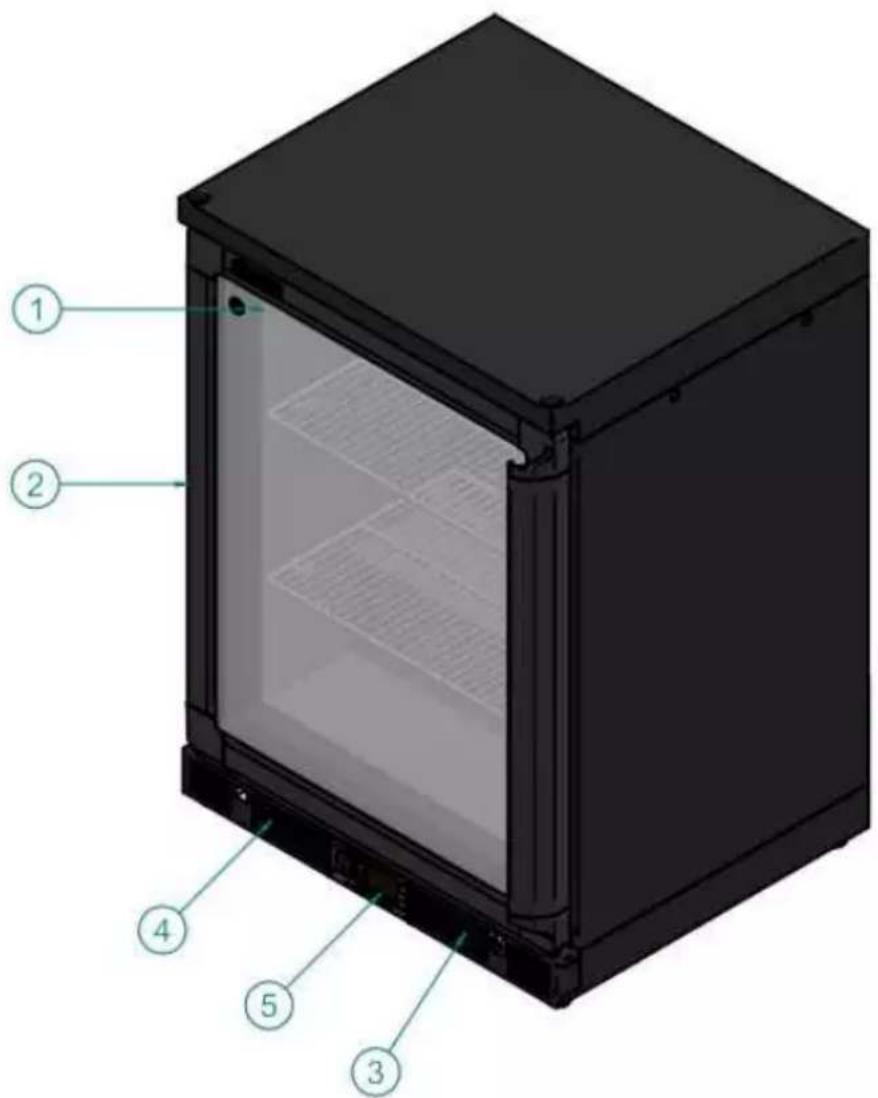

Productomschrijving

1 Typeplaatje (aan de binnenzijde van de kast)
2 Deur
3 Lucht toevoer
4 Lucht afvoer (en aan de rechterzijde)
5 Thermostaat

Gebruiksaanwijzing

Typeplaatje

C Opgenomen vermogen

E Opgenomen stroomsterkte

H Unieke registratiecode

Klimaatklasse

Een Vriezer is geproduceerd om binnen bepaalde omgevingstemperaturen goed te functioneren. Dit product is geschikt voor de volgende klasse: N: van +16°C tot +32°C.

Koudemiddel

Dit is een natuurlijk koudemiddel (R600a) en kan bevriezingen of koude verbranding veroorzaken. Blootstelling aan een lage concentratie kan lijden tot duizeligheid, hoofdpijn, misselijkheid en verlies van coördinatie. Blootstelling aan vuur kan de houder doen scheuren of exploderen.

Hoofdstuk 2 Installatie

Tip! Zet de Vriezer nooit naast warmtebronnen!

Werkingsprincipe

Een vriezer werkt door warmte te onttrekken uit de te onderkoelen ruimte en af te geven aan de omgeving.

Geadviseerd wordt om minimaal 5 cm rondom de Vriezer vrij te houden voor optimale lucht afvoer.

Let op dat de lucht toe- en afvoer nooit geblokkeerd worden.

Plaatsen product

Plaats het product op een vlakke ondergrond.

1 Plaats het product op de gewenste positie.
2 Leg een waterpas op het product.
3 De poten kunnen gebruikt worden om het product te verstellen en waterpas te zetten.

Gebruiksaanwijzing

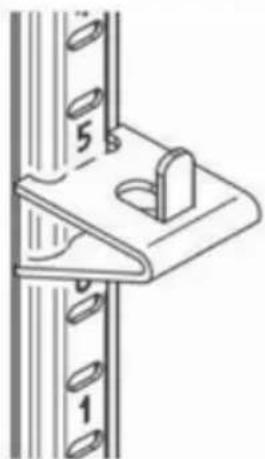

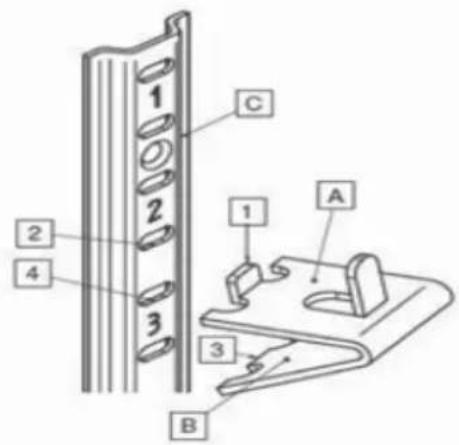

Bevestigen draagroosters

1 Haak pin (1) in opening (2) van rails (C).
2 Druk zijde (B) richting zijde (A).
3 Hierdoor valt pin (3) in volgende opening (4) de rails.
4 Plaats de overige drie dezelfde hoogte.
5 Het draagrooster (D) de openingen (6) over pinnen (5) plaatsen.

1 2 3 4 C 1 A 3 B

Elektrische aansluiting

• Bij beschadiging van het voedingssnoer dient dit te worden vervangen door een door de producent geleverd origineel voedingssnoer.
• In geval van nood: voedingsnoer uit het stopcontact verwijderen.
• De contactdoos dient na plaatsing goed bereikbaar te zijn.
• Controleer de juiste spanning aan de hand van typeplaatje.
  • Zorg dat de kabel niet klem kan komen te zitten.
• Indien noodzakelijk laat een kabel door een erkende elektricien verlengen.
• Gebruik van een verlengsnoer wordt afgeraden.

Door onder- of piekspanning kan schade ontstaan, waardoor de kast uitschakelt. Gamko is niet verantwoordelijk voor eventuele gevolgschade.

Hoofdstuk 3 Gebruik

Ingebruikname

• Reinig, voor ingebruikname, de kast. Voor verdere details zie hoofdstuk onderhoud.
• Wacht na de installatie minimaal 2 uur voor u de vriezer inschakelt.
• Steek de stekker in een geaard stopcontact.

STEKKER UIT STOPCONTACT VERWIJDEREN!

Thermostaat

Bediening thermostaat

Voor de volledige bediening en instellingswijzigingen thermostaat, zie bijgeleverde gebruiksaanwijzing thermostaat.

XR70CX

Om het Setpoint te zien;

1. Druk op SET en laat hem weer los, het setpoint wordt onmiddellijk gevisualiseerd.
2. Om opnieuw de temperatuur te zien moet u 5 sec wachten of opnieuw op de SET toets drukken

Om het Setpoint te wijzigen;

1. Druk 3 sec op de SET toets, het setpoint zal onmiddellijk gevisualiseerd worden en het °C icoon zal gaan knipperen.

2. Wijzig het Setpoint met de pijltjes en druk opnieuw op SET ter bevestiging of wacht 10 sec.

Gebruiksaanwijzing

Vullen van de Vriezer

• Dit product is uitsluitend geschikt voor verpakte dranken.
• Vul het product wanneer deze het minst gebruikt wordt. Het herhaaldelijk openen van de deur vertraagt de vriezer.
• Drank met een hoog alcoholpercentage altijd rechtop en afgesloten opslaan.

De ventilatoren in de vriezer mogen NOOIT geblokkeerd worden. Dit voor een optimale koeling en luchtcirculatie.

Zet NOOIT elektrische apparaten in de vriezer!

TIP!

Hanteer voor uitgifte het zogenaamde "first-in first-out" principe.

Hiermee serveert u het koudste product uit de vriezer.

Gebruiksaanwijzing

Hoofdstuk 4 Onderhoud

Reiniging van de vriezer

Zelf uit te voeren onderhoud

• Voor gebruik het de vriezer reinigen met water en licht reinigingsmiddel.
• Reinig de segmenten regelmatig in geval van intensief gebruik.
• Dit product heeft een onderhoudsarme condensor.
• Controleer en reinig de magneetband (deurrubbers) regelmatig. Vervang een gescheurd- of niet goed sluitend magneetband (deurrubber) direct.

Let op!

• Demonteer geen vaste delen om de machinekamer te reinigen!
• Gebruik geen agressief schuurmiddel of reinigingsmiddel!

Gebruiksaanwijzing

Storingen

Let op!

Verwijder altijd de stekker uit het stopcontact voor het uitvoeren van reparaties!

De vriezer gaat niet aan.

• Controleer de stekker.
• Herstel de stroomvoorziening door eventueel een defecte zekering te vervangen of de schakelaar om te zetten.
  • Waarschuw de Gamko servicedienst.

Temperatuur is te hoog, ondanks juist ingestelde thermostaat.

• Controleer/herstel de stroomvoorziening.
• Verwijder inhoud welke mogelijk de ventilatie blokkeert.
• Magneetband reinigen, indien nodig vervangen.
• Verdamper ontdooien.
• Condensor is vervuild, deze reinigen.
• Thermostaat of compressor is defect.
• Ventilator (verdamper of condensor) is defect.
• Waarschuw de Gamko servicedienst.

Temperatuur is te laag, ondanks juist ingestelde thermostaat.

• Thermostaat is defect.
• Waarschuw de Gamko servicedienst.

Waterlekkage

• Ontdooi regelmatig - desnoods extra handmatige ontdooiing.
• Controleer of de Vriezer waterpas staat. Indien nodig waterpas stellen.
  • Waarschuw de Gamko servicedienst.

Aansluitsnoer

- Indien het aansluitsnoer beschadigd is, mag het alleen vervangen worden door Gamko, de onderhoudsdienst of een ander gekwalificeerd persoon om gevaar te voorkomen

Gebruiksaanwijzing

Garantiebepalingen

Voor de garantiebepalingen zie NVKL voorwaarden artikel 15.

CE verklaring

Gamko

EG VERKLARING VAN OVEREENSTEMMING VOOR MACHINES

Fabrikant: Gamko BV

Adres: Mon Plaisir 75 4879 AL Etten-Leur The Netherlands

Verklaart hiermede dat

• GF/100**
• XF/100**

voldoen aan de bepalingen van:

• Machinerichtlijn (Richtlijn 2006/42/EG)
◆ EMC-richtlijn (Richtlijn 2014/30/EG)
♦ Laagspanningsrichtlijn (Richtlijn 2014/35/EG)
◆ PED Drukapparatuur (Richtlijn 2014/68/EU)
◆ RoHS richtlijn (2011/65/EC)

Gamko BV is aandachtig voor het milieubehoud en beantwoordt in alle opzichten aan de Richtlijn 2002/96/EG, aangegeven als WEEE, oftewel de Richtlijn betreffende het Afval van Elektrische en Elektronische Apparaten. Het product is conform aan de richtlijn 2002/96/EG. Op het eind van zijn nuttige levensduur, moet het product, dat afzonderlijk van het huishoudelijke vuil dient te worden behandeld, toegekend worden aan een inzamelingscentrum voor gescheiden afval van elektrische en elektronische apparaten. De richtlijn 2002/96/EG heeft als objectief het hoofd te bieden aan het toenemende volume afval van elektrische en elektronische apparaten, het laten toenemen van het hergebruik van elektrische en elektronische apparaten ("EEE") en ten slotte het totale volume afval EEE ("WEEE") beperken dat bestemd is voor uiteindelijke afvoer.

Het symbool van de doorkruiste afvalbak duidt aan dat dit product deel uitmaakt van het toepassingsterrein van deze Richtlijn. Het is aan de gebruiker om het product toe te kennen aan specifieke inzamelingscentra, zoals aangeduid door de lokale wetgeving of door de verdeler. In geval een nieuw product geïnstalleerd wordt kan het oude WEEE product rechtstreeks door de verdeler worden opgehaald. De fabrikant, de invoer- der en de verdeler zijn verantwoordelijk voor het inzamelen en voor de behandeling van het afval dat zowel rechtstreeks werd ingezameld als via een inzamelingscentrum. Bijgaande lijst bevat de Gamko BV verdelers per land. Bij elke overtreding van bovengenoemde Richtlijn zullen sancties worden toegepast in alle landen. Gamko BV volgt over het algemeen de "CECED interpretatie" (Europees Comité van Fabrikanten van Elektrische huishoudapparatuur) volgens welke de WEEE wetgeving van toepassing is op draagbare airconditioners, ontvochtigingsapparaten, vensterairconditioning, splitsystemen tot 12 kW, koelingen en plug in vriesvakken. Het is niettemin mogelijk dat verschillen worden geconstateerd in de wetgeving tussen de verschillende ledenlanden. In geval sommige producten niet zouden zijn in aanmerking genomen door de nationale wetgevingen in de lijst van de WEEE producten, dient men zich te houden aan de nationale wetgevingen, de WEEE richtlijnen weglatend met betrekking tot de producten die geen deel uitmaken van het toepassingsgebied van deze nationale reglementeringen. De richtlijn is niet van toepassing op de producten die verkocht werden buiten de Europese Gemeenschap. Ingeval het product zou verkocht worden buiten de Europese Gemeenschap, zal het niet nodig zijn zich aan te passen aan de WEEE richtlijn, er moet echter gegarandeerd worden dat de lokale wetgeving in acht wordt genomen. Voor bijkomende informatie dient men zich te wenden tot de lokale dienst voor afvalinzameling, tot de winkelier/dealer/ installateur waar het product werd aangekocht of rechtstreeks tot Gamko.

Gebruiksaanwijzing

GWP-tabel

Dit product bevat gefluoreerde gassen die onder het verdrag van Kyoto vallen.

Scheikundige naam van het gas (zie typeplaatje) R600a

Global Warming Potential (GWP) van het gas 3

Pas op!

a. Hermetisch afgesloten systeem.

b. Uitstoot van het gas moet worden voorkomen. Het gas mag nooit kunnen ontsnappen naar de atmosfeer tijdens installatie, gebruik en verwijdering. Indien lekkage van het gas wordt gesignaleerd, dient het lek zo spoedig mogelijk gerepareerd en het vrijkomen van het gas gestopt te worden.

c. Alleen bevoegde onderhoudsmedewerkers mogen dit product openen en onderhoudswerkzaamheden verrichten.
