GEBRUIKSAANWIJZING E3/22VSCS84 Gamko

Gebruikershandleiding

User Manual

Mode d'emploi

Gebrauchsanweisung

Editie 2022 7228

User Manual: 000030103

E3

Dutch 3

English 21

French 37

German 53

Inhoudsopgave

Hoofdstuk 1 - Algemene informatie 04

Veiligheidsvoorschriften 05

Algemene productbeschrijving 06

Typeplaatje 07

Hoofdstuk 2 - Installatie 08

Plaatsen apparaat 08

Bevestigen legplanken 11

Elektrische aansluiting 12

Hoofdstuk 3 - Gebruik 13

Ingebruikname 13

Thermostaat 13

(Dimbare) LED verlichting 14

Vullen van de koeling 14

Hoofdstuk 4 - Reiniging 15

Reinigen van het koelmeubel 15

Onderhoud 15

Storingen 16

Gamko Onderhoud 17

WEEE-bepalingen 18

GWP-tabel 19

EG verklaring 69

GAMKO

Experts in koelen

Voor meer informatie:

[phone]

[e-mail]

Hoofdstuk 1 - Algemene informatie

Bedankt dat u voor een koeling van Gamko heeft gekozen! Met de aankoop van deze nieuwe koeling beschikt u over een moderne en kwalitatief hoogwaardige en energiezuinige professionele drankenkoeling, geproduceerd in Nederland.

Deze gebruiksaanwijzing legt u uit hoe u het nieuwe apparaat moet plaatsen, gebruiken en onderhouden, om er zo lang mogelijk plezier van te hebben.

Bewaar dit document in de nabijheid van dit apparaat, zodat u het altijd bij de hand heeft. U dient de handleiding te lezen alvorens dit apparaat te installeren. Bij het niet in acht nemen van de gebruiksaanwijzing kan het apparaat ernstig beschadigen en vervalt de garantie. Een juist gebruik van de apparatuur garandeert een lange levensduur.

Het apparaat is geproduceerd conform geldende Europese richtlijnen. In geval van twijfel, neem contact op met de servicedienst van Gamko of met uw dealer. De informatie in deze handleiding kan zonder vooraf-gaande kennisgeving gewijzigd worden.

Enkele symbolen die gebruikt worden in deze handleiding:

U kunt persoonlijk gevaar oplopen wanneer u deze iconen en opmerkingen negeert.

Uw apparaat kan beschadigen wanneer u deze iconen en opmerkingen negeert.

TIP!

Handige items om optimaal gebruik te maken van uw apparaat.

Veiligheidsvoorschriften

• Controleer de elektrische voeding op geschiktheid voor dit apparaat.
  • Zorg dat het product stevig en waterpas staat.
• Schakel altijd een erkende monteur in voor reparaties.
• Indien het aansluitsnoer beschadigd is, mag het alleen vervangen worden door de fabrikant, of een erkend monteur om gevaar te voorkomen.

Koudemiddel

Dit apparaat moet worden aangesloten op een koelsysteem met koudemiddel. Het type koudemiddel waarvoor de koeling geschikt is staat vermeld op het typeplaatje.

• Kan verstikking veroorzaken in grote hoeveelheden.
• Blootstelling aan vuur kan de houder doen barsten of exploderen.
• Let erop dat de ruimte altijd goed geventileerd is.
  • Kan brandwonden veroorzaken.

Tijdens gebruik

• Gebruik dit apparaat uitsluitend binnen, in een droge en schone omgeving.
• Gebruik dit apparaat uitsluitend voor het koelen van verpakte dranken.
• Gebruik het apparaat nooit als opstapje.
• Zet nooit elektrische apparaten in het apparaat.
  • Zorg dat de beluchtingsroosters nooit geblokkeerd zijn, dit geldt zowel buiten als in de koeling.
• Zorg ervoor dat de omgevingstemperatuur de klimaatklasse niet overschrijdt.

Na gebruik

- Draag zorg voor een veilige opslag/ afvoer van het afgedankte product (zie WEEE-bepalingen)

NOODSTOP
STEKKER UIT STOPCONTACT VERWIJDEREN

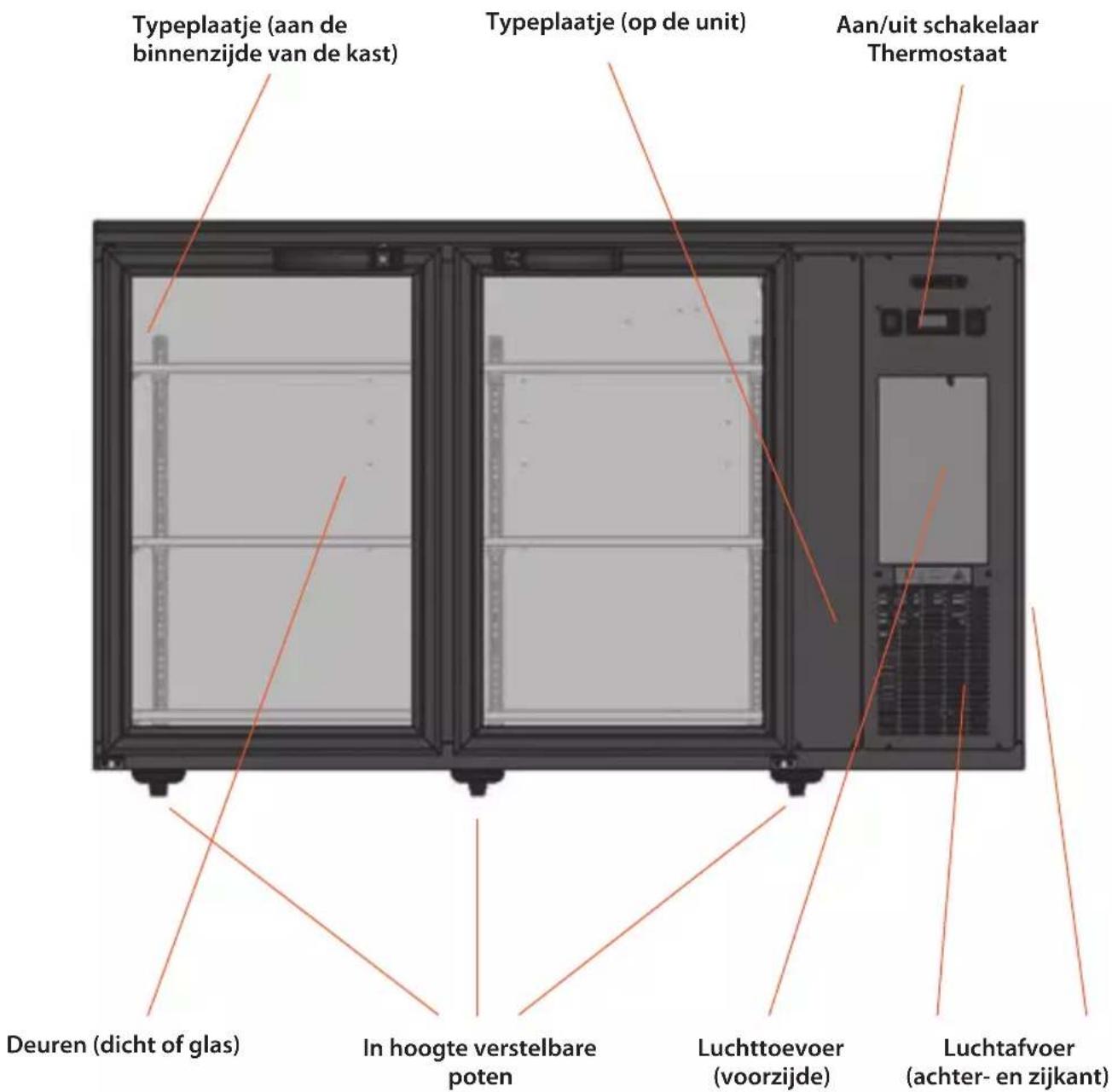

Algemene product beschrijving

Typeplaatje (aan de binnenzijde van de kast) Typeplaatje (op de unit) Aan/uit schakelaar Thermostaat Deuren (dicht of glas) In hoogte verstelbare poten Luchttoevoer (voorzijde) Luchtafvoer (achter- en zijkant)

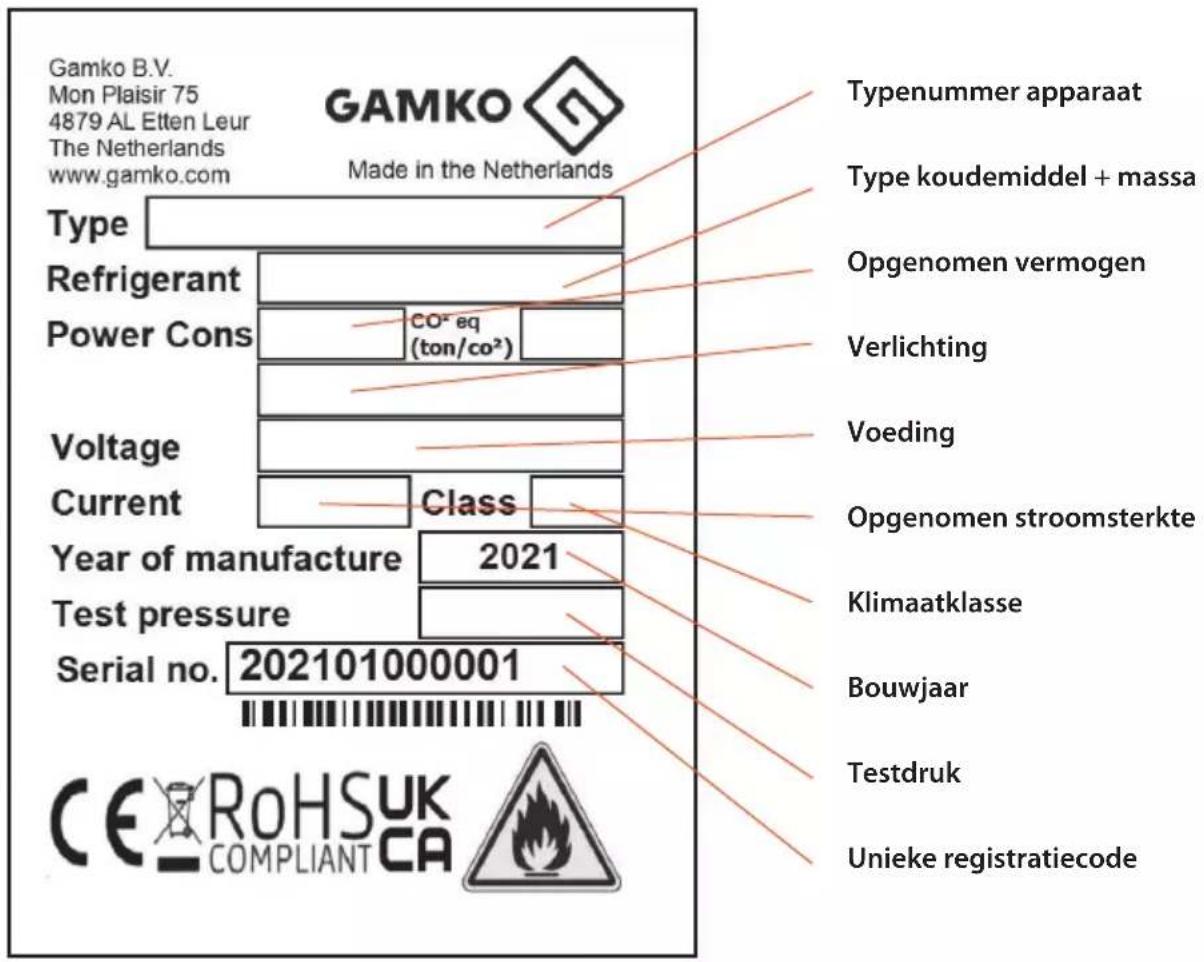

Typeplaatje

Klimaatklasse

Een koeling is geproduceerd om binnen bepaalde omgevingstemperaturen goed te functioneren.

Dit product is geschikt voor de volgende klasse: N: van +16 °C tot +32 °C.

Werkingsprincipe

Het apparaat werkt door warmte te onttrekken uit de te koelen ruimte en af te geven aan de omgeving. Geadviseerd wordt om aan de buitenzijde minimaal 10 cm rondom de koeling vrij te houden voor optimale ventilatie. Let op dat de circulatie – en ventilatieroosters binnen en buiten de koeling nooit geblokkeerd worden.

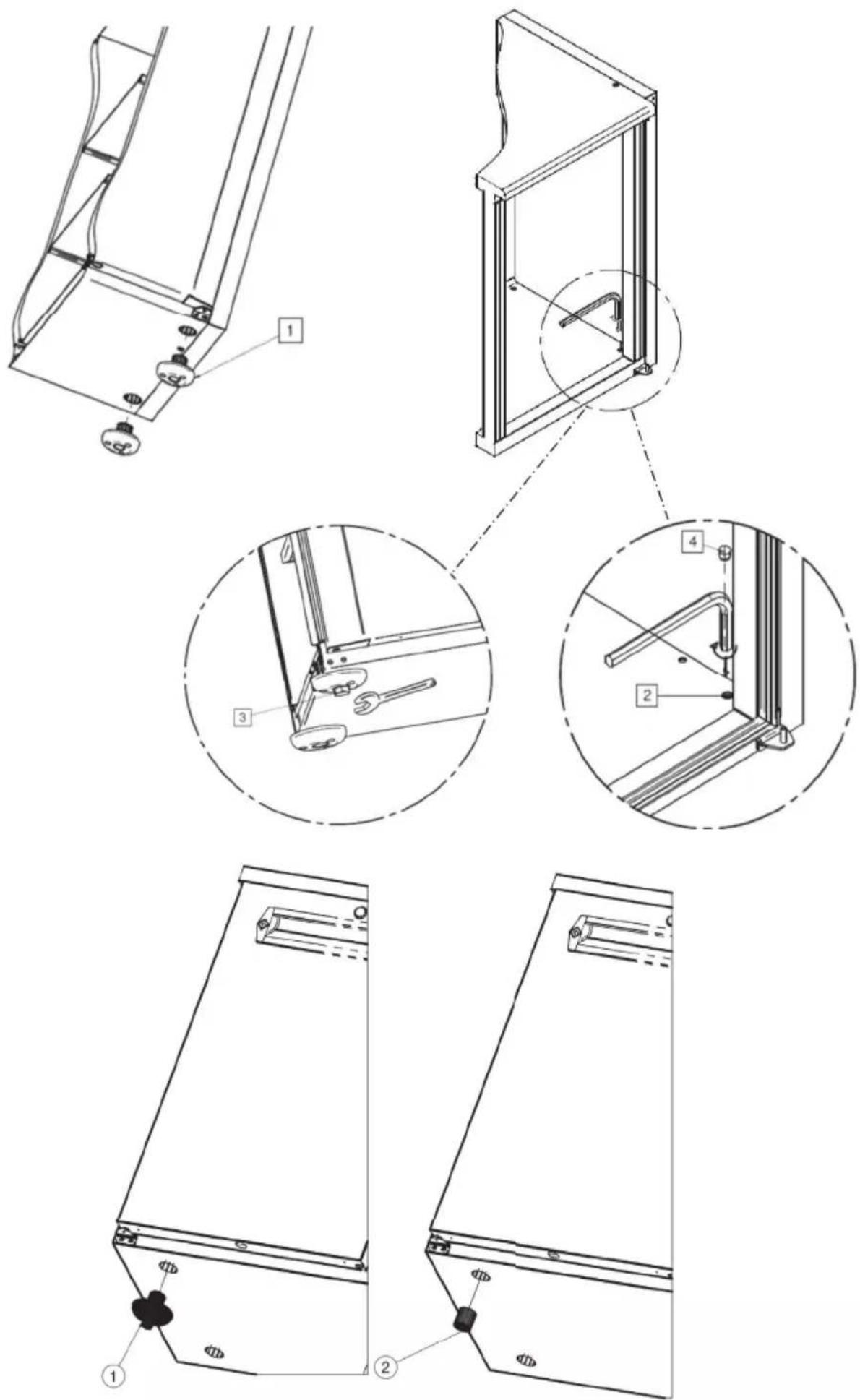

Plaatsen apparaat

Voor het uitpakken dient de emballage op beschadigingen te worden gecontroleerd. Als de emballage beschadigd is, dient te worden onderzocht of de koeling ook beschadigd is. Neem bij ernstige schade contact op met uw dealer alvorens de koeling verder uit te pakken.

1 Plaats het apparaat op de gewenste positie, op een vlakke ondergrond.
2 Leg een waterpas op het apparaat voor een horizontale plaatsing.
3 Het apparaat bij voorkeur met poten (1) plaatsen om voldoende luchtcirculatie rondom de kast te kunnen garanderen. Dit is nodig voor een optimale werking van het apparaat en een lager energieverbruik. Daarnaast kunnen de poten gebruikt worden om het apparaat te verstellen en waterpas te zetten.
4 Draai de voetstukken (1) aan met inbussleutel 6 mm in de openingen (2), tot het apparaat waterpas staat
5 Draai de bouten (3) van de voetstukken (1), aan de onderzijde, aan met een steeksleutel, wanneer de stelmogelijkheid van binnenuit niet toegankelijk is.
6 Sluit de openingen (2) aan de binnenzijde af met de meegeleverde dopjes (4)

Als de voetstukken (1) niet gemonteerd worden dan de gaten in de bodem opvullen met meegeleverde isolatiedoppen (2). Dit om condens en verlies van energie te voorkomen.

De installatie van het apparaat en de condensorunit mag alleen uitgevoerd worden door de installatiedienst van Gamko of door een ander erkend installateur.

Het type condensorunit dient gekozen te worden in samenwerking met Gamko of een erkend installateur.

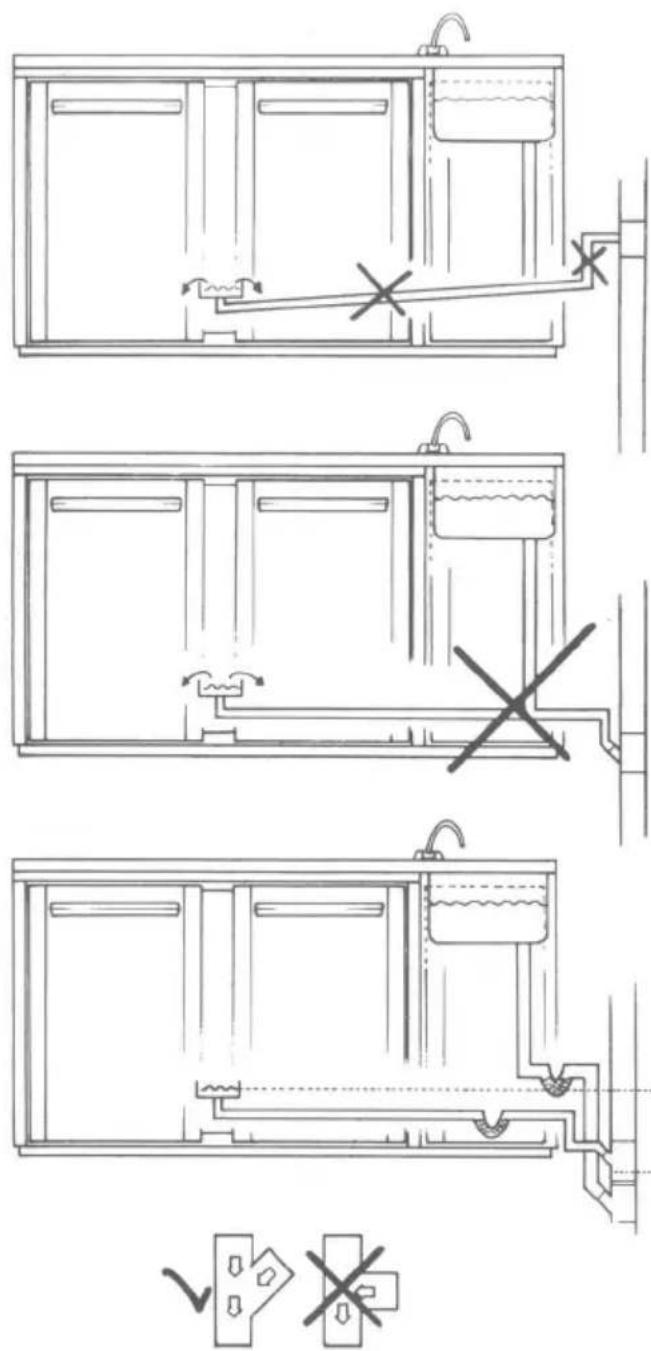

Plaatsen van afvoer

• Plaats het koelmeubel volgens de instructies bij installatie.
• Sluit de afvoer aan op de riolering
• Zorg ervoor dat de afvoerleiding afloopt en lager ligt dan de verdampingslekbak in het koelmeubel
• Gebruik een sifon ter voorkoming van stankoverlast in het meubel
• Let erop dat de sifon niet te veel weerstand geeft
• Maak eventueel een aparte afvoer voor lekbak en spoelbak
• Gebruik altijd Y-broekstukken of T-stukken 45°.
• Sluit altijd de overloop aan op de riolering (in extreme omstandigheden kan het voorkomen dat het verdampingsvermogen onvoldoende is)

1 Haak de bovenste pin in de opening van de rails.

2 Knijp de houder samen door de onderzijde richting de bovenzijde te drukken, hierdoor vallen beide pinnen in de rails.

3 Plaats de overige drie op dezelfde hoogte.

4 Plaats de openingen in de legplank over de pinnen. Controleer de correcte positionering van de legplank.

Elektrische aansluiting

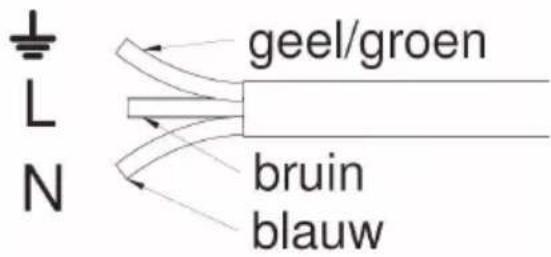

Aansluiten elektrische voeding

Het snoer dient aangesloten te worden aan een goedgekeurde stekker of stroom-voorziening. De stekker dient volgens lokale elektrische richtlijnen aangesloten te worden door een erkend installateur.

geel/groen bruin blauw

Door onder- of piekspanning kan schade ontstaan, waardoor de kast uitschakelt. Gamko is niet verantwoordelijk voor eventuele gevolgschade.

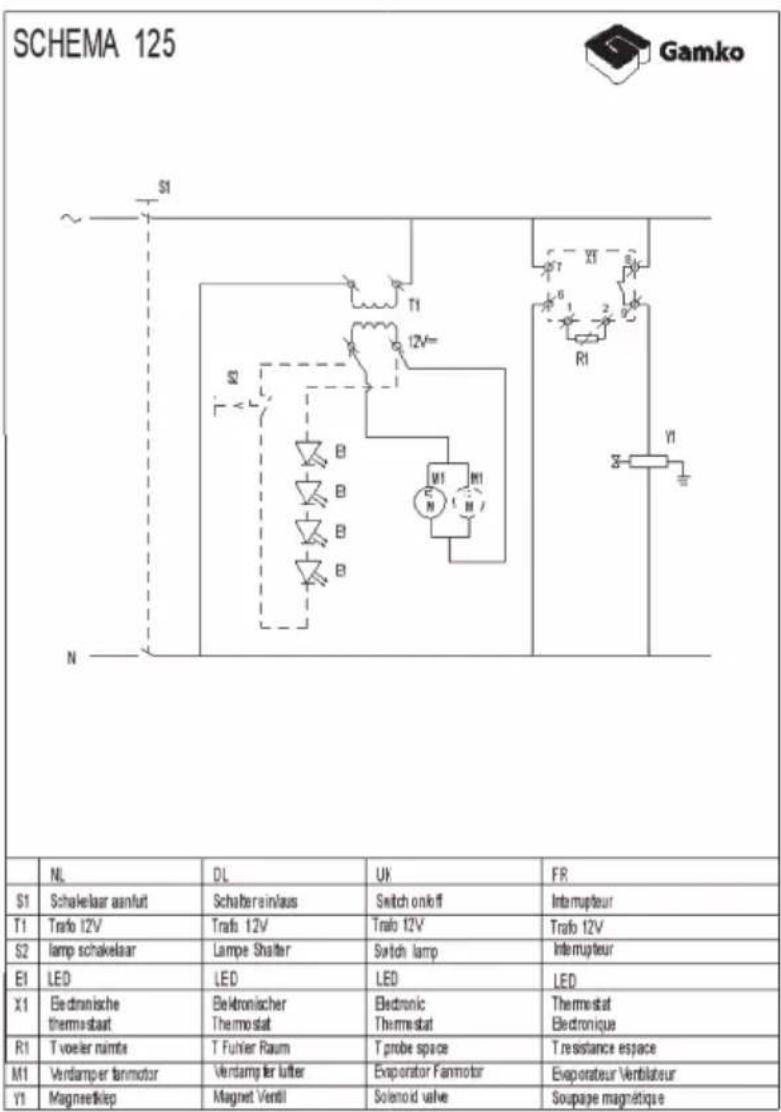

Elektrisch schema

SCHEMA 125 Gamko S1 N S2 B B B M1 M1 N T1 12V- R1 Y1 S1 T1 Trab 12V Lamp schakelaar E1 LED X1 Electronische thermostat R1 T voeler nimte M1 M1 M1 LED E1 T Fuhier Raum R1 T probe space M1 M1 M1 LED E1 T probe space R1 T resistance espace M1 M1 M1 LED

Hoofdstuk 3 - Gebruik

Ingebruikname

• Reinig het buffet voor ingebruikname. Voor verdere details zie onderhoud.
• Wacht na de installatie minimaal 2 uur voor u de koeling inschakelt.
• Steek de stekker in een geaard stopcontact.

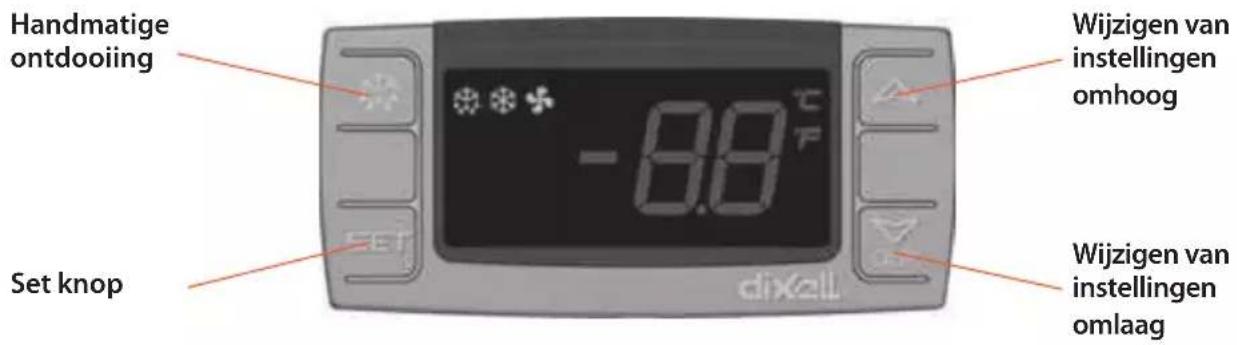

Thermostaat

Handmatige ontdooing Set knop Wijzigen van instellingen omhoog -8.8 °C Wijzigen van instellingen omlaag

Bediening thermostaat

Voor de volledige bediening en instellingswijzigingen thermostaat, zie bijgeleverde gebruiksaanwijzing thermostaat.

XR02CX

Om het Setpoint te zien;

1. Druk op SET en laat hem weer los, het setpoint wordt onmiddellijk gevisualiseerd.
2. Om opnieuw de temperatuur te zien moet u 5 sec wachten of opnieuw op de SET toets drukken

Om het Setpoint te wijzigen;

1. Druk 3 sec op de SET toets, het setpoint zal onmiddellijk gevisualiseerd worden en het °C icoon zal gaan knipperen.
2. Wijzig het Setpoint met de pijltjes en druk opnieuw op SET ter bevestiging of wacht 10 sec.

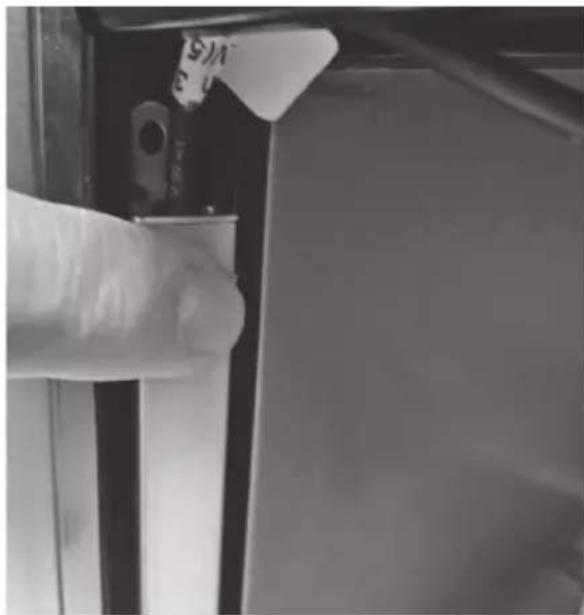

(Dimbare) LED verlichting

Het apparaat is voorzien van witte LED verlichting. Afhankelijk van het type apparaat is de LED verlichting in drie sterktes dimbaar. Als het apparaat is uitgevoerd met dimbare LED verlichting dan bevindt de dimmer zich aan het einde van de LED strip en heeft een blauw lichtje als herkenning. Plaats een vinger op het blauwe lichtje om de lichtsterkte te doen afnemen.

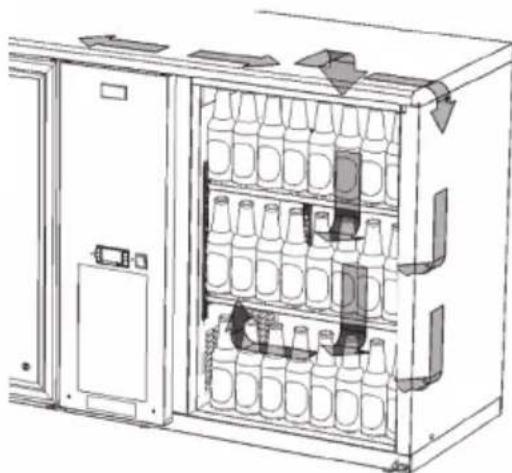

Vullen van de koeling

• Dit apparaat is uitsluitend geschikt voor verpakte dranken.
• Geen etenswaar (onafgedekt) in de koeling bewaren.
• Vul het product wanneer deze het minst gebruikt wordt. Het herhaaldelijk openen van de deur vertraagt het inkoelen.
• Drank met een hoog alcoholpercentage altijd rechtop en afgesloten opslaan

De ventilatoren en luchtroosters in het koelmeubel mogen NOOIT geblokkeerd worden. Het wordt ook aanbevolen de zij- en achterwand vrij te houden voor een optimale luchtcirculatie. Dit verbetert de koelprestaties en verlaagt het energieverbruik.

• Hanteer voor uitgifte het zogenaamde "fi rst-in fi rst-out" principe. Hiermee serveert u de koudste drank uit het koelmeubel.
• Sluit de deuren als de koeling niet wordt gebruikt. Dit bespaart energie.
• Als de sleutel in het slot is geplaatst steekt deze uit. Dit is te voorkomen door deze uit het slot te halen

Hoofdstuk 4 - Reiniging

Reinigen van het koelmeubel

Een goed onderhoud van uw product garandeert een lange levensduur. Gamko adviseert een onderhoudscontract af te sluiten.

Voor meer informatie hierover, zie de folder 'Serviceovereenkomsten'.

Zelf uit te voeren onderhoud

• Voor ingebruikname het koelmeubel reinigen met water en licht reinigingsmiddel.
• Reinig de segmenten regelmatig in geval van intensief gebruik.
• Controleer en reinig de deurrubbers regelmatig. Vervang een gescheurd- of niet goed sluitend deurrubber direct.
• Reinig de ladegeleiders van de laden maandelijks. Jaarlijks een lichte smering met lagervet is aanbevolen.

Let op!

• Demonteer geen vaste delen om de machinekamer te reinigen!
• Gebruik geen agressief schuurmiddel of reinigingsmiddel
  • Glasdeuren met een mild afwasmiddel reinigen.
• Schoonmaak van rvs dient met water en neutrale zeep te gebeuren.
• Rvs-schoonmaken, spoelen en droogmaken met een zachte doek.

Storingen

Let op!

Verwijder altijd de stekker uit het stopcontact vóór het uitvoeren van reparaties.a

FAQ: veel voorkomende meldingen en mogelijke oplossingen:

De koeler gaat niet aan.

• Controleer de stekker.
• Controleer de hoofdschakelaar naast de thermostaat
• Herstel de stroomvoorziening door eventueel een defecte zekering te vervangen of de schakelaar om te zetten.
  • Waarschuw de Gamko servicedienst 076 - 5087 500 of waarschuw uw dealer.

Temperatuur is te hoog, ondanks juist ingestelde thermostaat.

• Controleer de condensor op vervuiling (zie Hoofdstuk 4: Onderhoud)
  • Controleer of ventilator draait
• Verwijder inhoud welke mogelijk de ventilatie blokkeert.
• Magneetband reinigen, indien nodig vervangen.
• Verdamper ontdooien.
• Thermostaat is defect. Waarschuw de Gamko servicedienst.

Temperatuur is te laag, ondanks juist ingestelde thermostaat.

- Thermostaat is defect. Waarschuw de Gamko servicedienst of uw dealer.

Waterlekkage

• Controleer of deuren/ laden goed afsluiten (en evt. extra gemaakte doorvoergaten goed dicht gekit zijn)
• Controleer of de koeling waterpas staat
• Ontdooi regelmatig - desnoods extra handmatige ontdooiing (zie handleiding thermostaat).
  • Waarschuw de Gamko servicedienst.

Gamko Onderhoud

Zorgeloze zekerheid met Gamko Onderhoud: de technische servicedienst van Gamko.

• Mogelijkheid onverwachte reparatiekosten te beperken.
  • Langere levensduur van uw koelapparatuur.
• U kunt zeker zijn van een juiste koeltemperatuur en grote bedrijfszekerheid.
• Het hele jaar door, zeven dagen per week, 24 uur per dag bereikbaar voor meldingen van storingen.
• Landelijk servicenet van monteurs.
  • Beter en zuiniger presteren!
  • Kijk naar de mogelijkheden op www.gamko.nl
  • Werkt door heel Nederland.
  • Is dag en nacht bereikbaar.

Gamko

STORING/ONDERHOUD? 076 508 7500 (24/7 bereikbaar) Technical failure/Maintenance? Apply to your local Gamko dealer

WEEE-bepalingen

€

BELANGRIJK: AAANDACHTIG DE INSTRUCTIES DOORNEMEN ALVORENS OVER TE GAAN TOT DE MONTAGE. DEZE DIENEN OP EEN VEILIGE PLAATS TE WORDEN BEWAARD. DE INFORMATIE DIE DEZE BROCHURE OMVAT IS BELANGRIJK IN GEVAL VAN HET AFVOEREN OF HET HERGEBRUIKEN VAN HET TOESTEL OP HET EINDE VAN ZIJN NUTTIGE LEVENSDUUR.

Gamko BV is aandachtig voor het milieubehoud en beantwoordt in alle opzichten aan de Richtlijn 2002/96/CE, aangegeven als WEEE, oftewel de Richtlijn betreffende het Afval van Elektrische en Elektronische Apparaten. Het product is conform aan de richtlijn 2002/96/CE. Op het eind van zijn nuttige levensduur, moet het product, dat afzonderlijk van het huishoudelijke vuil dient te worden behandeld, toegekend worden aan een inzamelingscentrum voor gescheiden afval van elektrische en elektronische apparaten. De richtlijn 2002/96/CE heeft als objectief het hoofd te bieden aan het toenemende volume afval van elektrische en elektronische apparaten, het laten toenemen van het hergebruik van elektrische en elektronische apparaten ("EEE") en ten slotte het totale volume afval EEE ("WEEE") beperken dat bestemd is voor uiteindelijke afvoer.

Het symbool van de doorkruiste afvalbak duidt aan dat dit product deel uitmaakt van het toepassingsterrein van deze Richtlijn. Het is aan de gebruiker om het product toe te kennen aan specifieke inzamelingscentra, zoals aangeduid door de lokale wetgeving of door de verdeler. In geval een nieuw product geïnstalleerd wordt, kan het oude WEEE product rechtstreeks door de verdeler worden opgehaald. De fabrikant, de invoerder en de verdeler zijn verantwoordelijk voor het inzamelen en voor de behandeling van het afval dat zowel rechtstreeks werd ingezameld als via een inzamelingscentrum. Bijgaande lijst bevat de Gamko BV verdelers per land. Bij elke overtreding van bovengenoemde Richtlijn zullen sancties worden toegepast in alle landen. Gamko BV volgt over het algemeen de "CECED interpretatie" (Europees Comité van Fabrikanten van Elektrische huishoudapparatuur) volgens welke de WEEE wetgeving van toepassing is op draagbare airconditioners, ontvochtigingsapparaten, venster- airconditioning, splitsystemen tot 12 kW, stekkerklare koelingen en vriezers. Het is niettemin mogelijk dat verschillen worden geconstateerd in de wetgeving tussen de verschillende ledenlanden. In geval sommige producten niet zouden zijn in aanmerking genomen door de nationale wetgevingen in de lijst van de WEEE producten, dient men zich te houden aan de nationale wetgevingen, de WEEE richtlijnen weglatend met betrekking tot de producten die geen deel uitmaken van het toepassingsgebied van deze nationale reglementeringen. De richtlijn is niet van toepassing op de producten die verkocht werden buiten de Europese Gemeenschap. Ingeval het product zou verkocht worden buiten de Europese Gemeenschap, zal het niet nodig zijn zich aan te passen aan de WEEE richtlijn, er moet echter gegarandeerd worden dat de lokale wetgeving in acht wordt genomen. Voor bijkomende informatie dient men zich te wenden tot de lokale dienst voor afvalinzameling, tot de winkelier/ dealer/ installateur waar het product werd aangekocht of rechtstreeks tot Gamko.

GWP / ODP-tabel

Dit product kan gefluoreerde gassen bevatten die onder het verdrag van Kyoto vallen.

Scheikundige naam van het gas (zie typeplaatje) R134a R404a R410a R744

Global Warming Potential (GWP) van het gas (CO ^2 =1) 300 3920 2090 1

Ozone Depletion Potential (ODP) van het gas (R12=1) 0 0 0 0

R134a - R404a - R410a - Pas op!

a. Hermetisch afgesloten systeem.
b. Uitstoot van het gas moet worden voorkomen. Het gefluoreerde gas mag nooit kunnen ontsnappen naar de atmosfeer tijdens installatie, gebruik en verwijdering. Indien lekkage van het gefluoreerde gas wordt gesignaleerd, dient het lek zo spoedig mogelijk gerepareerd en het vrijkomen van het gas gestopt te worden.
c. Alleen bevoegde onderhoudsmedewerkers mogen dit product openen en onderhoudswerkzaamheden verrichten.
d. De verwerking van het gefluoreerde gas in dit product, zoals het verplaatsen van het product, het bijvullen van het gas, moet in overeenstemming zijn met VERORDENING (EG) nr. 842/2006 inzake bepaalde gefluoreerde gassen en de van toepassing zijnde plaatselijke voorschriften.

R744 - Pas op!

a. Hermetisch afgesloten systeem.
b. Indien lekkage van het gas wordt gesignaleerd, dient zo spoedig mogelijk de ruimte extra geventileerd te worden en de Gamko servicedienst gebeld te worden: 076 508 7500 (24/7 bereikbaar)
c. Alleen bevoegde onderhoudsmedewerkers mogen het koelsysteem openen en onderhoudswerkzaamheden verrichten.

Table of contents

Niet geheel voldoen aan de bepalingen van

Voldoet aan bepaling van

Konform sind mit/Is provided as defined in/Est conforme aux dispositions de

♦ Richtlijn/Direktive/Directive/Directive 2014/30/EU EN 55014-1:2006+A2:2011, EN 55014-2:1997+A1, 2001+A2:2008
♦ Richtlijn/Direktive/Directive/Directive 2014/35/EU IEC 60335-1:2012 A11.2014, IEC 60335-2-89:2010+A1.2016
♦ Richtlijn/Direktive/Directive/Directive 2014/68/EU NEN-EN 378:2016
♦ Richtlijn/Direktive/Directive/Directive 2011/65/EU
♦ Richtlijn/Direktive/Directive/Directive 2009/125/EC (EU) 2019/2024

UK CA

Niet geheel voldoen aan de bepalingen van

Voldoet aan bepaling van

Konform sind mit/Is provided as defined in/Est conforme aux dispositions de
