GEBRUIKSAANWIJZING Maxiglass MG3/150LG Gamko

Gebruikershandleiding

User Manual

Mode d'emploi

Gebrauchsanweisung

Editie 2011 0000

User Manual: 000030104

MAXIGLASS

Dutch 3

English 19

French 35

German 51

Inhoudsopgave

Hoofdstuk 1 - Algemene informatie 04

Veiligheidsvoorschriften 05

Algemene productbeschrijving 06

Typeplaatje 07

Hoofdstuk 2 - Installatie 08

Plaatsen apparaat 08

Bevestigen legplanken 09

Elektrische aansluiting 09

Hoofdstuk 3 - Gebruik 10

Ingebruikname 10

Thermostaat 11

Temperatuur 12

Dimbare LED verlichting 12

Vullen van de koeling 13

Hoofdstuk 4 - Reiniging 14

Reinigen van het koelmeubel 14

Onderhoud 14

Vervangen van onderdelen 15

Storingen 16

WEEE-bepalingen 17

GWP-tabel 18

GAMKO

Experts in koelen

Hoofdstuk 1 - Algemene informatie

Bedankt dat u voor een koeling van Gamko heeft gekozen! Met de aankoop van deze nieuwe koeling beschikt u over een moderne en kwalitatief hoogwaardige en energiezuinige professionele drankenkoeling, geproduceerd in Nederland.

Deze gebruiksaanwijzing legt u uit hoe u het nieuwe product moet plaatsen, gebruiken en onderhouden, om er zo lang mogelijk plezier van te hebben.

Bewaar dit document in de nabijheid van dit apparaat, zodat u het altijd bij de hand heeft. U dient de handleiding te lezen alvorens dit apparaat te installeren. Bij het niet in acht nemen van de gebruiksaanwijzing kan het apparaat ernstig beschadigen en vervalt de garantie. Een juist gebruik van de apparatuur garandeert een lange levensduur.

Het product is geproduceerd conform geldende Europese richtlijnen. In geval van twijfel, neem contact op met de servicedienst van Gamko of met uw dealer. De informatie in deze handleiding kan zonder voorafgaande kennisgeving gewijzigd worden.

Enkele symbolen die gebruikt worden in deze handleiding:

U kunt persoonlijk gevaar oplopen wanneer u deze iconen en opmerkingen negeert.

Uw apparaat kan beschadigen wanneer u deze iconen en opmerkingen negeert.

TIP!

Handige items om optimaal gebruik te maken van uw apparaat.

Veiligheidsvoorschriften

• Controleer de stekker en kabel op beschadiging vóór gebruik.
• Gebruik de stekker om het snoer te verwijderen uit het stopcontact.
• Controleer de elektrische voeding op geschiktheid voor dit apparaat.
  • Zorg dat het apparaat stevig en waterpas staat.
  • Schakel altijd een erkende monteur in voor reparaties.

- Indien het aansluitsnoer beschadigd is, mag het alleen vervangen worden door de fabrikant, of een erkend monteur om gevaar te voorkomen.

Koudemiddel

Dit apparaat bevat een natuurlijk koudemiddel. De hoeveelheid en type koudemiddel in het apparaat staat vermeld op het typeplaatje.

Eigenschappen koudemiddel R600a

• Contact met vloeistof kan bevriezing en koude verbranding veroorzaken.
• Blootstelling aan een lage concentratie kan lijden tot duizeligheid, hoofdpijn, misselijkheid en verlies van coördinatie.
• Bij vloeistofcontact: spoel met water gedurende minstens 15 minuten. Zorg voor medische hulp.
• Blootstelling aan vuur kan de houder doen scheuren of exploderen.
  • Let erop dat de ruimte altijd goed geventileerd is.
• Open nooit zelf de machineruimte van het apparaat.

Tijdens gebruik

• Gebruik dit apparaat uitsluitend binnen.
• Gebruik het apparaat uitsluitend in een schone, droge- en stofvrije omgeving.
• Zorg dat ventilatie- en circulatiesleuven zowel aan de binnen- als aan de buitenzijde van het apparaat nooit geblokkeerd zijn.
  • In geval van nood: verwijder de stekker uit het stopcontact.

Na gebruik

• Zorg voor het veilig afvoeren van het afgedankte apparaat (raadpleeg hiervoor de WEEE bepalingen).

Toepassing en aansprakelijkheid

Een koeling van Gamko is ontworpen voor de opslag van dranken en mag alleen worden gebruikt voor het doel waarvoor die is ontworpen. Elk ander gebruik kan leiden tot het niet op de juiste temperatuur bewaren van producten in de kast. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade of derving die wordt veroorzaakt door oneigenlijk, onjuist of onverstandig gebruik.

Algemene product beschrijving

Typeplaatje (aan de binnenzijde van de kast) Aan/uit schakelaar Thermostaat Deur

Ventilatiesleuven Circulatiesleuven

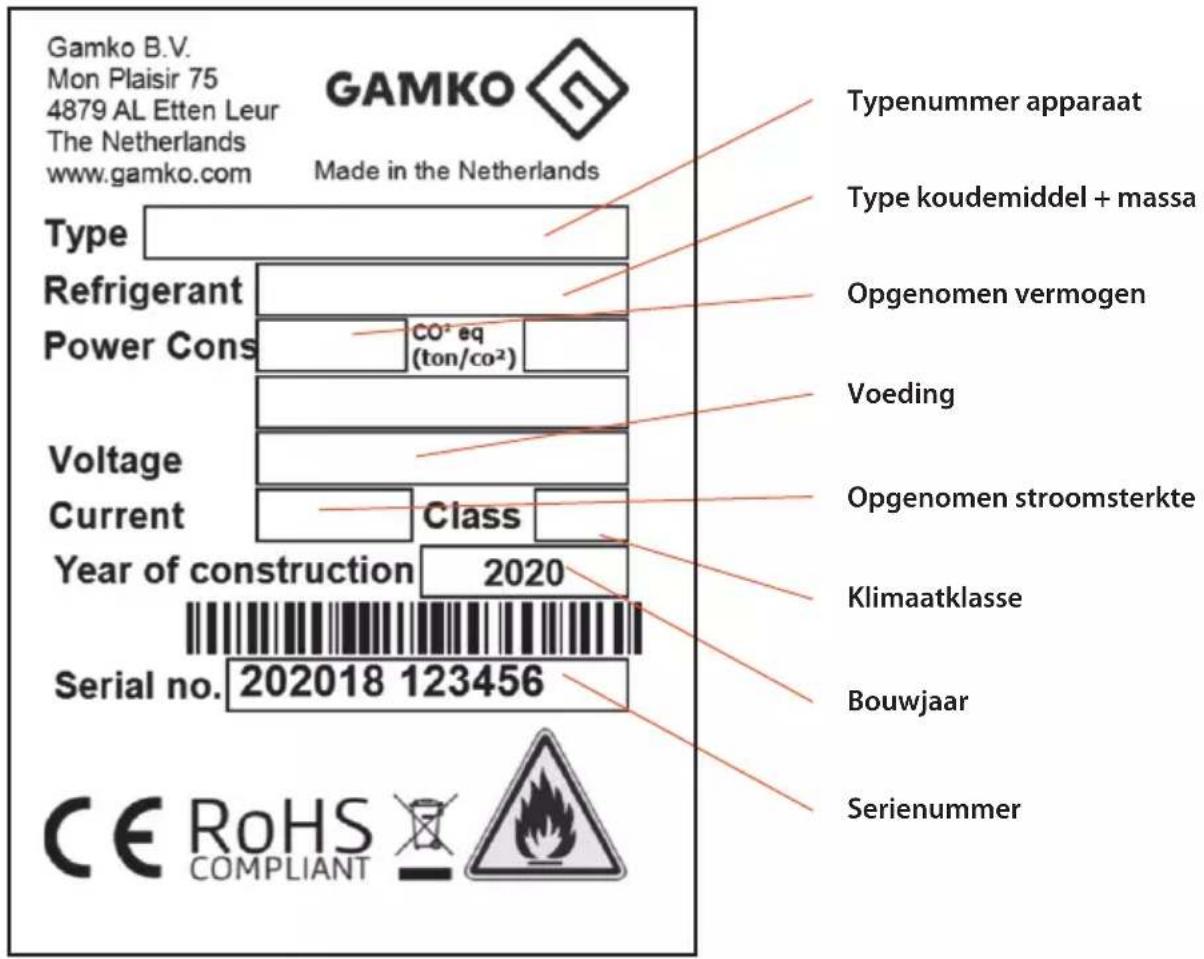

Typeplaatje

Gamko B.V. Mon Plaisir 75 4879 AL Etten Leur The Netherlands www.gamko.com Made in the Netherlands Type Refrigerant Power Cons CO² eq (ton/co²) Voltage Current Class Year of construction 2020 Serial no. 202018 123456 CE RoHS COMPLIANT Typenummer apparaat Type koudemiddel + massa Opgenomen vermogen Voeding Opgenomen stroomsterkte Klimaatklasse Bouwjaar Serienummer

Klimaatklasse

Het apparaat is geschikt voor klimaatklasse CC1 (omgevingstemperatuur ≤25°C, relatieve vochtigheid ≤60%) en temperatuurklasse K4.

Werkingsprincipe

Het apparaat werkt door warmte te onttrekken uit de te koelen ruimte en af te geven aan de omgeving. Geadviseerd wordt om aan de buitenzijde minimaal 10 mm rondom de koeling vrij te houden voor optimale ventilatie. Let op dat de circulatie – en ventilatieroosters binnen en buiten de koeling nooit geblokkeerd worden.

De geadviseerde maximale hoogte van de belading is tot aan de loodlijn welke aan de binnenzijde van de kast is aangebracht.

Plaatsen apparaat

De geadviseerde maximale hoogte van de belading is tot aan de loodlijn welke aan de binnenzijde van de kast is aangebracht"

Voor het uitpakken dient de emballage op beschadigingen te worden gecontroleerd. Als de emballage beschadigd is, dient te worden onderzocht of de koeling ook beschadigd is. Neem bij ernstige schade contact op met uw dealer alvorens de koeling verder uit te pakken.

1 Plaats het apparaat op de gewenste positie (altijd op een vlakke ondergrond).
2 Leg een waterpas op het apparaat voor een horizontale plaatsing.
3 Het apparaat moet op poten geplaatst worden om voldoende luchtcirculatie rondom de kast te kunnen garanderen. Dit voor een optimale werking van het apparaat en om bij een eventuele lekkage van R600a het gas af te voeren. Tevens kunnen de poten gebruikt worden om het apparaat te verstellen en waterpas te zetten.

Bevestigen legplanken

1 Haak de bovenste pin in de opening van de rails.

2 Knijp de houder samen door de onderzijde richting de bovenzijde te drukken, hierdoor vallen beide pinnen in de rails.

3 Plaats de overige drie Plaats de overige drie op dezelfde hoogte.

4 Plaats de openingen in de legplank over de pinnen. Controleer de correcte positionering van de legplank.

Elektrische aansluiting

Tip! Zet de koeling nooit naast warmtebronnen!

• Bij beschadiging van het voedingssnoer dient deze te worden vervangen door een door de producent geleverd origineel voedingssnoer.
  • In geval van nood: voedingssnoer uit het stopcontact verwijderen.
  • De contactdoos dient na plaatsing goed bereikbaar te zijn.
• Sluit de koeling uitsluitend aan op de spanning die is aangegeven op het typeplaatie.
  • Zorg dat de kabel niet klem kan komen te zitten
• Gebruik van een verlengsnoer wordt afgeraden. Indien noodzakelijk laat een kabel door een erkende elektricien verlengen.

Door onder- of piekspanning kan schade ontstaan, waardoor de kast uitschakelt. Gamko is niet verantwoordelijk voor eventuele gevolgschade.

Hoofdstuk 3 - Gebruik

Ingebruikname

• Reinig voor ingebruikname de koeling met een vochtige doek.
- Wacht na de plaatsing minimaal 2 uur voor u de koeling inschakelt. Als de koeling liggend is vervoerd, dient de kast 24 uur rechtop te staan alvorens in gebruik te nemen (zodat de olie terug de compressor in kan lopen).
- Steek de stekker van het voedingssnoer in een geaard stopcontact.

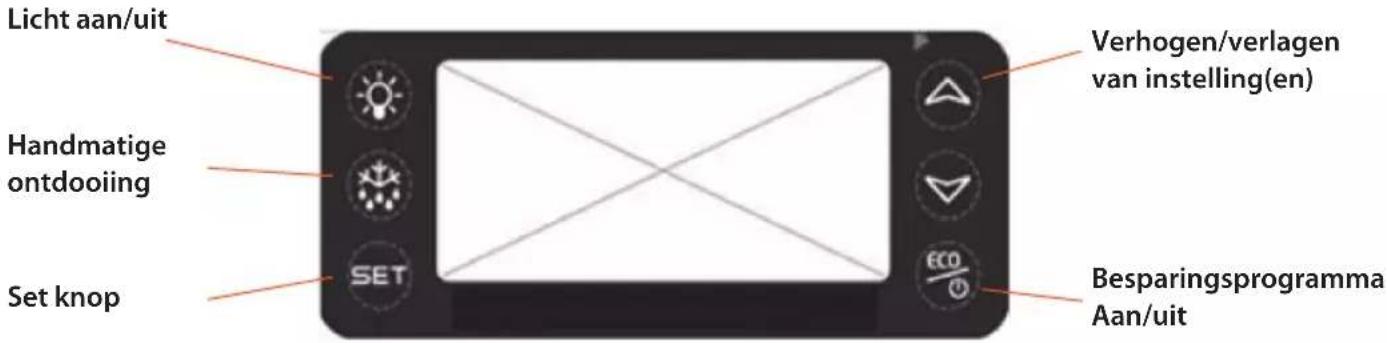

Thermostaat

De thermostaat heeft een zelflerende energiebesparende functie. Op basis van het gebruik van de koeling helpt de energiebesparende functie het energieverbruik te reduceren.

Licht aan/uit Verhogen/verlagen van instelling(en) Handmatige ontdooing Besparingsprogramma Aan/uit Set knop

Gebruik van de thermostaat

Icoon Omschrijving
SET	Indrukken om de setpoint waarde en het werkelijke setpoint waarde weer te geven.
	Om het licht in en uit te schakelen. Houd deze 3 seconden ingedrukt om het opgeslagen besparingsprogramma te resetten.
	Indrukken voor meer dan 3 seconden om het ontdooien te starten.
	(Omhoog) In instellingen door de parametercodes heen bladeren of het verhoogt de weergavewaarde.
	(Omlaag) In instellingen door de parametercodes heen bladeren of het verlaagt de weergavewaarde.
	ECO en On/Off druk deze in om de energiebesparende modusfunctie te activeren of deactiveren. Houd deze 3 seconden ingedrukt om het apparaat in en uit te schakelen.

Combinatie toetsen

Icoon Omschrijving
	Vrijgave toetsenbord. Houd deze 3 seconden ingedrukt om het toetsenbord vrij te geven of deze te blokkeren.Het "off" label verschijnt op het display en het toetsenbord is vrij gegeven.Het "on" label verschijnt en het toetsenbord is geblokkeerd.
	Ga terug naar omgevingstemperatuurweergave

Instelling thermostaat

Om het setpoint te zien;

De set-toets geeft toegang tot een snel menu waar het mogelijk is om het volgende te zien:

• De setpoint waarde
• De werkelijke setpoint waarde (rSE)

Om het setpoint te wijzigen;

1 Druk en houd SET voor meer dan 3 sec ingedrukt.
2 De waarde van het instelpunt wordt getoond en de "°C" LED begint te knipperen
3 Verhoog of verlaag het setpoint met de toets verhogen of verlagen van instelling(en).
4 De temperatuur kan worden ingesteld tussen 2°C en 18°C graden.
5 Om de nieuwe instelwaarde te onthouden, drukt u op de (SET) insteltoets of wacht u voor 60 seconden.

Temperatuur

Het temperatuurbereik van de flessenkoeler ligt tussen 2°C en 18°C en is afhankelijk van het type drank dat wordt gekoeld.

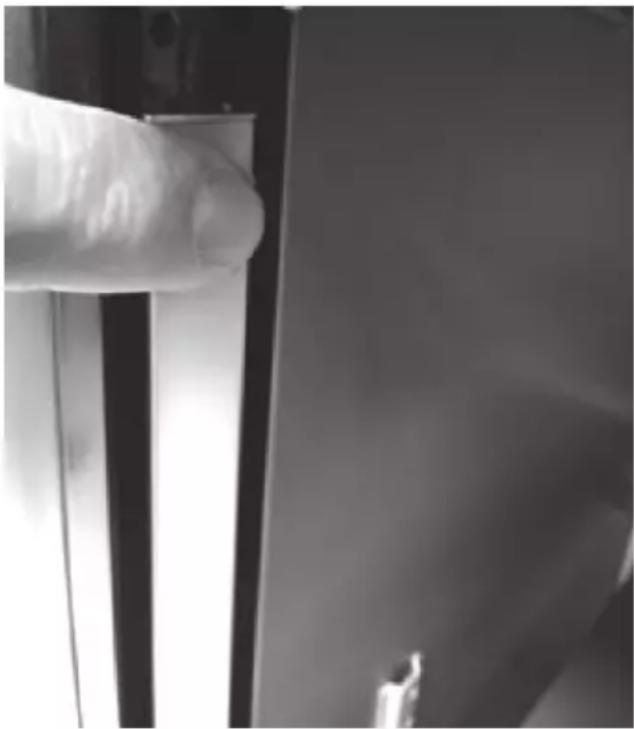

Dimbare LED verlichting

Het product is voorzien van dimbare witte LED verlichting. De LED verlichting is in drie sterktes dimbaar. De dimmer bevindt zich aan het einde van de LED strip en heeft een blauw lichtje als herkenning. Plaats een vinger op het blauwe lichtje om de lichtsterkte te doen afnemen.

Vullen van de koeling

• Dit apparaat is uitsluitend geschikt voor het koelen van verpakte dranken.
• Vul het apparaat wanneer deze het minst gebruikt wordt. Het herhaaldelijk openen van de deur vertraagt de koeling = de werking van de koeling.
• Drank met een hoog alcoholpercentage altijd rechtop en afgesloten opslaan.
• Plaats de fl essen met drank niet voor de intern aanwezige ventilatoren en binnen het oppervlak van het fl esplateau.
• Zet de fl essen niet op de rand van het plateau om te voorkomen dat deze omvallen of de luchtstroom blokkeren.

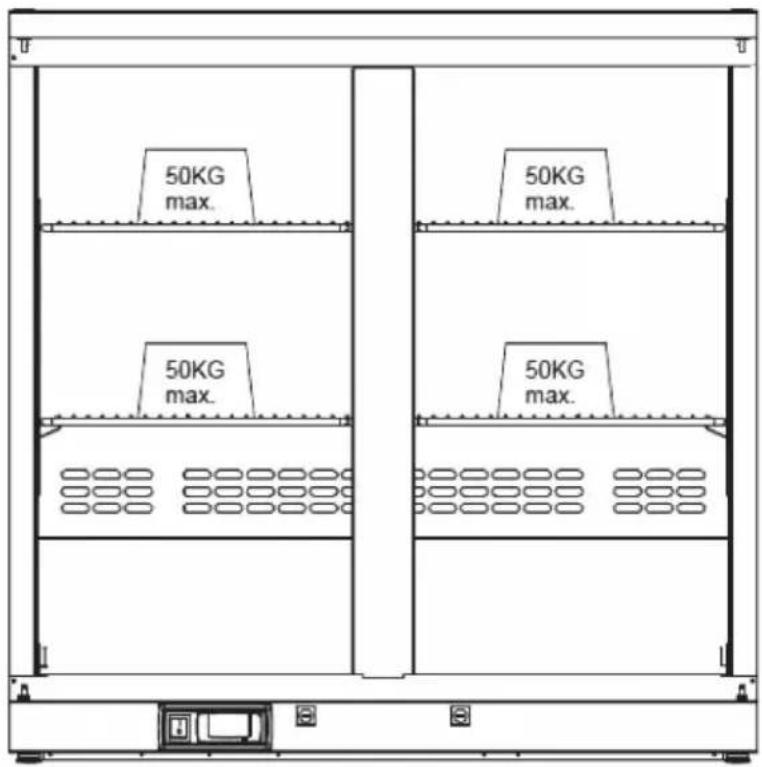

  • De maximale belasting van de fl esplateaus is 50kg.

50KG max. 50KG max. 50KG max. 50KG max.

De ventilatoren in het koelmeubelen mogen NOOIT geblokkeerd worden.

Geblokkeerde ventilatoren verstoren de luchtcirculatie en koelprestaties van het product.

TIP!

• Hanteer voor uitgifte het zogenaamde "fi rst-in fi rst-out" principe. Hiermee serveert u de koudste drank uit het koelmeubel.
• Sluit de deuren als de koeling niet wordt gebruikt. Dit bespaart energie.
• Als de sleutel in het slot is geplaatst steekt deze uit. Dit is te voorkomen door deze weg te klappen of uit het slot te halen. Zo voorkomt u dat u zich bezeert aan de sleutel.

Voor het ontgrendelen van schuifdeuren moet de slotcilinder uit de schuifdeuren worden gehaald. Voor het vergrendelen moet de slotcilinder worden teruggeplaatst. Bewaar het cilinder en de sleutel op een veilige plek om verlies te voorkomen.

Hoofdstuk 4 - Reiniging

Reinigen van het koelmeubel

Let op!

• Schakel het apparaat uit als u het apparaat gaat reinigen.
- Demonteer geen vaste delen om het machinegedeelte te reinigen.
- Gebruik geen overmatig water, agressief schuurmiddel of reinigingsmiddel.

Onderhoud

• Gebruik bij het reinigen van het apparaat water en een mild reinigingsmiddel.
  • Voorkom overmatig gebruik van water en gebruik geen zuren of agressieve schoonmaakmiddelen.
  • Reinig de segmenten vaker in geval van intensief gebruik.
• Controleer en reinig de deurrubbers regelmatig.
• Vervang een gescheurd- of niet goed sluitend deurrubber direct. U kunt deze onderdelen bestellen via onze website: webshop.gamko.com
• De condensor kunt u reinigen met behulp van een borstel en een stofzuiger. De instructievideo vindt u op onze website en op ons youtube kanaal.

Onderhoud door Gamko

Het is noodzakelijk dat u uw professionele koelingen goed onderhoudt. Uiteraard kunt u dat zelf proberen maar u kunt het ook uit handen geven aan Foster en Gamko. Onze planning maakt eens per jaar met u een afspraak voor preventief onderhoud. De kans op storingen aan uw koelingen wordt zo geminimaliseerd. Daarnaast gebruiken uw koelingen minder stroom door goed onderhoud, en dat ziet u gelijk terug in uw maandlasten.

Waarom onderhoud door Gamko?

• Beperken van onverwachte reparatiekosten.
  • Langere levensduur van uw koelapparatuur.
  • De koeling zal beter en zuiniger presteren.
• Het hele jaar door, zeven dagen per week, 24 uur per dag bereikbaar voor meldingen van storingen.
  • voorrang in de wachtrij
• Bij storing is de monteur binnen één werkdag op locatie.
  • Landelijk servicenetwerk van eigen monteurs.
• Als optie binnen een onderhoudsovereenkomst kunnen wij ook de verplichte NEN3140 keuring voor elektrische apparatuur voor u verzorgen.

Kijk naar de mogelijkheden op www.gamko.com/onderhoud

Vervangen van onderdelen

Door het gebruik van de juiste en authentieke onderdelen heeft u langer plezier van een energiezuinig Gamko product. Bestelt u originele onderdelen via onze webshop, dan weet u zeker dat het juiste onderdeel gebruikt is om de koeling te herstellen en de optimale levensduur te garanderen.

Voor de webshop en vragen over onderdelen verwijzen we u naar de website: webshop.gamko.com.

Storingen

Let op!

Verwijder altijd de stekker uit het stopcontact vóór het uitvoeren van reparaties.

FAQ: veel voorkomende meldingen en mogelijke oplossingen:

De koeler gaat niet aan.

• Controleer de stekker.
- Herstel de stroomvoorziening door eventueel een defecte zekering te vervangen of de schakelaar om te zetten.
• Waarschuw de Gamko servicedienst 076-5087 500 of waarschuw uw dealer.

Temperatuur is te hoog, ondanks juist ingestelde thermostaat.

• Controleer/herstel de stroomvoorziening.
• Verwijder de inhoud welke mogelijk de ventilatie blokkeert.
• Deurrubber reinigen, indien nodig vervangen. Het deurrubber dient u regelmatig te controleren en alleen schoon te maken met een mild reinigingsmiddel.
• Verdamper ontdooien (via de ontdooi optie op de thermostaat.).
  • Thermostaat of compressor is defect.
  • Ventilator (verdamper of condensor) is defect.
  • Waarschuw de Gamko servicedienst of waarschuw uw dealer.
• De omgevingstemperatuur is buiten het aangegeven bereik.

Temperatuur is te laag, ondanks juist ingestelde thermostaat.

• Thermostaat is defect.
• Waarschuw de Gamko servicedienst of uw dealer.

Waterlekkage

• Ontdooi regelmatig - desnoods extra handmatige ontdooiing.
• Controleer of de koeling waterpas staat. Indien nodig waterpas stellen.
  • Waarschuw de Gamko servicedienst of waarschuw uw dealer.

Aansluitsnoer

- Indien het aansluitsnoer beschadigd is, mag het alleen vervangen worden door Gamko of een door Gamko geautoriseerde dealer.

Thermostaat display

• In het display staat de code P1.
• Waarschuw de Gamko servicedienst of waarschuw uw dealer.

ECO mode thermostaat

- De verlichting gaat aan of uit op ongewenste momenten. De controller heeft een zelflerend vermogen om energie te besparen. Bij onregelmatig gebruik is de ECO modes te deactiveren (zie paragraaf thermostaat).

WEEE-bepalingen

€

BELANGRIJK: AANDACHTIG DE INSTRUCTIES DOORNEMEN VOORALEER OVER TE GAAN TOT DE MONTAGE. DEZE DIENEN OP EEN VEILIGE PLAATS TE WORDEN BEWAARD. DE INFORMATIE DIE DEZE BROCHURE OMVAT IS BELANGRIJK IN GEVAL VAN HET AFVOEREN OF HET HERGEBRUIKEN VAN HET TOESTEL OP HET EINDE VAN ZIJN NUTTIGE LEVENSDUUR.

Gamko BV is aandachtig voor het milieubehoud en beantwoordt in alle opzichten aan de Richtlijn 2002/96/CE, aangegeven als WEEE, oftewel de Richtlijn betreffende het Afval van Elektrische en Elektronische Apparaten. Het apparaat is conform aan de richtlijn 2002/96/CE. Op het eind van zijn nuttige levensduur, moet het apparaat, dat afzonderlijk van het huishoudelijke vuil dient te worden behandeld, toegekend worden aan een inzamelingscentrum voor gescheiden afval van elektrische en elektronische apparaten. De richtlijn 2002/96/CE heeft als objectief het hoofd te bieden aan het toenemende volume afval van elektrische en elektronische apparaten, het laten toenemen van het hergebruik van elektrische en elektronische apparaten ("EEE") en ten slotte het totale volume afval EEE ("WEEE") beperken dat bestemd is voor uiteindelijke afvoer. Het symbool van de doorkruiste afvalbak duidt aan dat dit apparaat deel uitmaakt van het toepassingsterrein van deze Richtlijn. Het is aan de gebruiker om het apparaat toe te kennen aan specifieke inzamelingscentra, zoals aangeduid door de lokale wetgeving of door de verdeler. In geval een nieuw apparaat geïnstalleerd wordt kan het oude WEEE apparaat rechtstreeks door de verdeler worden opgehaald. De fabrikant, de invoer- der en de verdeler zijn verantwoordelijk voor het inzamelen en voor de behandeling van het afval dat zowel rechtstreeks werd ingezameld als via een inzamelingscentrum. Bijgaande lijst bevat de Gamko Holding BV verdelers per land. Bij elke overtreding van bovengenoemde Richtlijn zullen sancties worden toegepast in alle landen. Gamko BV volgt over het algemeen de "CECED interpretatie" (Europees Comité van Fabrikanten van Elektrische huishoudapparatuur) volgens welke de WEEE wetgeving van toepassing is op draagbare airconditioners, ontvochtigingsapparaten, vensterairconditioning, splitsystemen tot 12 kW, koelingen en plug in vriesvakken. Het is niettemin mogelijk dat verschillen worden geconstateerd in de wetgeving tussen de verschillende ledenlanden. In geval sommige apparaten niet zouden zijn in aanmerking genomen door de nationale wetgevingen in de lijst van de WEEE apparaten, dient men zich te houden aan de nationale wetgevingen, de WEEE richtlijnen weglatend met betrekking tot de apparaten die geen deel uitmaken van het toepassingsgebied van deze nationale reglementeringen. De richtlijn is niet van toepassing op de apparaten die verkocht werden buiten de Europese Gemeenschap. Ingeval het apparaat zou verkocht worden buiten de Europese Gemeenschap, zal het niet nodig zijn zich aan te passen aan de WEEE richtlijn, er moet echter gegarandeerd worden dat de lokale wetgeving in acht wordt genomen. Voor bijkomende informatie dient men zich te wenden tot de lokale dienst voor afvalinzameling, tot de winkelier/dealer/ installateur waar het apparaat werd aangekocht of rechtstreeks tot Gamko

GWP-tabel

Dit apparaat bevat gefluoreerde gassen die onder het verdrag van Kyoto vallen.

Scheikundige naam van het gas (zie typeplaatje) R600a

Global Warming Potential (GWP) van het gas 3

Pas op!

a. Het is een hermetisch afgesloten systeem.
b. Uitstoot van het gefluoreerde gas moet worden voorkomen. Het gefluoreerde gas mag nooit kunnen ontsnappen naar de atmosfeer tijdens installatie, gebruik en verwijdering. Indien lekkage van het gefluoreerde gas wordt gesignaleerd, dient het lek zo spoedig mogelijk gerepareerd en het vrijkomen van het gas gestopt te worden.
c. Alleen bevoegde monteurs mogen dit apparaat openen en onderhoudswerkzaamheden verrichten.

Table of contents

EG verklaring van overeenstemming voor machines

Voldoen aan de bepalingen van

Konform sind mit/Is provided as defined in/Est conforme aux dispositions de:

• Richtlijn/Direktive/Directive/Directive 2006/42/EG NEN-EN-ISO 12100:2010, EN 60204-1:2018
- Richtlijn/Direktive/Directive/Directive 2014/30/EU EN 55014-1:2006+A2:2011, EN 55014-2:1997+A1, 2001+A2:2008
- Richtlijn/Direktive/Directive/Directive 2014/35/EU IEC 60335-1:2012 A11.2014, IEC 60335-2-89:2010+A1.2016
- Richtlijn/Direktive/Directive/Directive 2014/68/EU NEN-EN 378:2016
• Richtlijn/Direktive/Directive/Directive 2011/65/EU

Etten-Leur, 25-08-2020
