Kapitel 1 - Allgemeine Informationen

Vielen Dank für die Anschaffung eines Gamko-Gerätes.

Mit dem Kauf Ihres neuen Kühlgerätes haben Sie eine moderne, qualitativ hochwertige und professionelle Kühllösung gewählt. Ihr neues Kühlgerät wird sich unter anderem durch einen sehr sparsamen Energieverbrauch auszeichnen.

Diese Gebrauchsanweisung enthält auch die Wartungsanleitungen.

Bewahren Sie dieses Dokument zum schnellen Nachschlagen in Reichweite des Gerätes. Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch, bevor Sie das Gerät aufstellen. Wenn Sie sich nicht an die Gebrauchsanweisung halten, kann das Produkt ernsthaft beschädigt werden und es verfällt die Garantie. Die richtige Anwendung garantiert eine lange Lebensdauer.

Alle Installationen müssen den behördlichen Bestimmungen vor Ort entsprechen und gemäß den Maschinenbaurichtlinien 2006/42/EG ausgeführt werden. Im Zweifelsfall können Sie Kontakt mit ihrem Kundendienst oder Händler aufnehmen. Die Informationen in dieser Anleitung können ohne vorherige Ankündigung geändert werden.

Sie können sich in Gefahr begeben, wenn Sie diese Signale und Zeichen nicht beachten

Das Produkt kann beschädigt werden, wenn Sie diese Warnzeichen und Signale nicht beachten.

TIPP!

Praktische Tipps, Ihr Produkt optimal zu nutzen.

Sicherheitsvorschriften

Technische Sicherheit

• Kontrollieren Sie die Stromspannung, ob sie für dieses Gerät geeignet ist.
• Vergewissern Sie sich, dass das Gerät gerade und horizontal aufgestellt ist.
• Reparaturen immer einen Fachmann überlassen.
• Wenn das Anschlusskabel beschädigt ist, darf es nur vom Hersteller oder einem anerkannten Elektromonteur ausgewechselt werden, um Schaden zu vermeiden.

Kühlmittel

Dieses Gerät muss an ein Kältemittel-Kältesystem angeschlossen werden. Die Kältemittelart, für die die Kühlung geeignet ist, ist auf dem Typenschild angegeben.

• Kontakt mit Flüssigkeit kann Erfrierungen oder kalte Verbrennungen verursachen.
  • Die Exposition gegenüber niedrigen Konzentrationen können zu Schwindel, Kopfschmerzen, Übelkeit und Verlust der Koordination führen.
• Für flüssige Kontakt; mit Wasser spülen für mindestens 15 Minuten und Konsultiert Sie ein Arzt.
  • Die Halterung kann bei Kontakt mit einer offenen Flamme explodieren oder bersten,
• Achten Sie auf eine gute Ventilation des Raumes.
• Öffnen Sie niemals einen Raum, die verdächtigt wird, dass das Kältemittel ausgetreten ist.

Während des Gebrauchs

• Benutzen Sie dieses Gerät ausschließlich in Innenräumen in einem trockenen und sauberen Umgebung.
• Verwenden Sie dieses Produkt nur für die Kühlung von verpackten Getränken.
  • Nicht auf das Gerät klettern.
• Stellen Sie niemals elektrische Geräte in das Gerät.
• Achten Sie darauf, dass die Belüftungsgitter niemals behindert werden, dies gilt sowohl außen Seite als Innen Seite der Kühlung.
• Sorgen Sie dafür, dass die Umgebungstemperatur die Klimaklasse nicht überschreitet.

Nach Gebrauch

- Achten Sie auf eine sichere Lagerung das ausrangierte Produkt (Siehe WEEE-Vorschriften).

NOTFALL STECKER AUS STECKERDOSE ZIEHEN

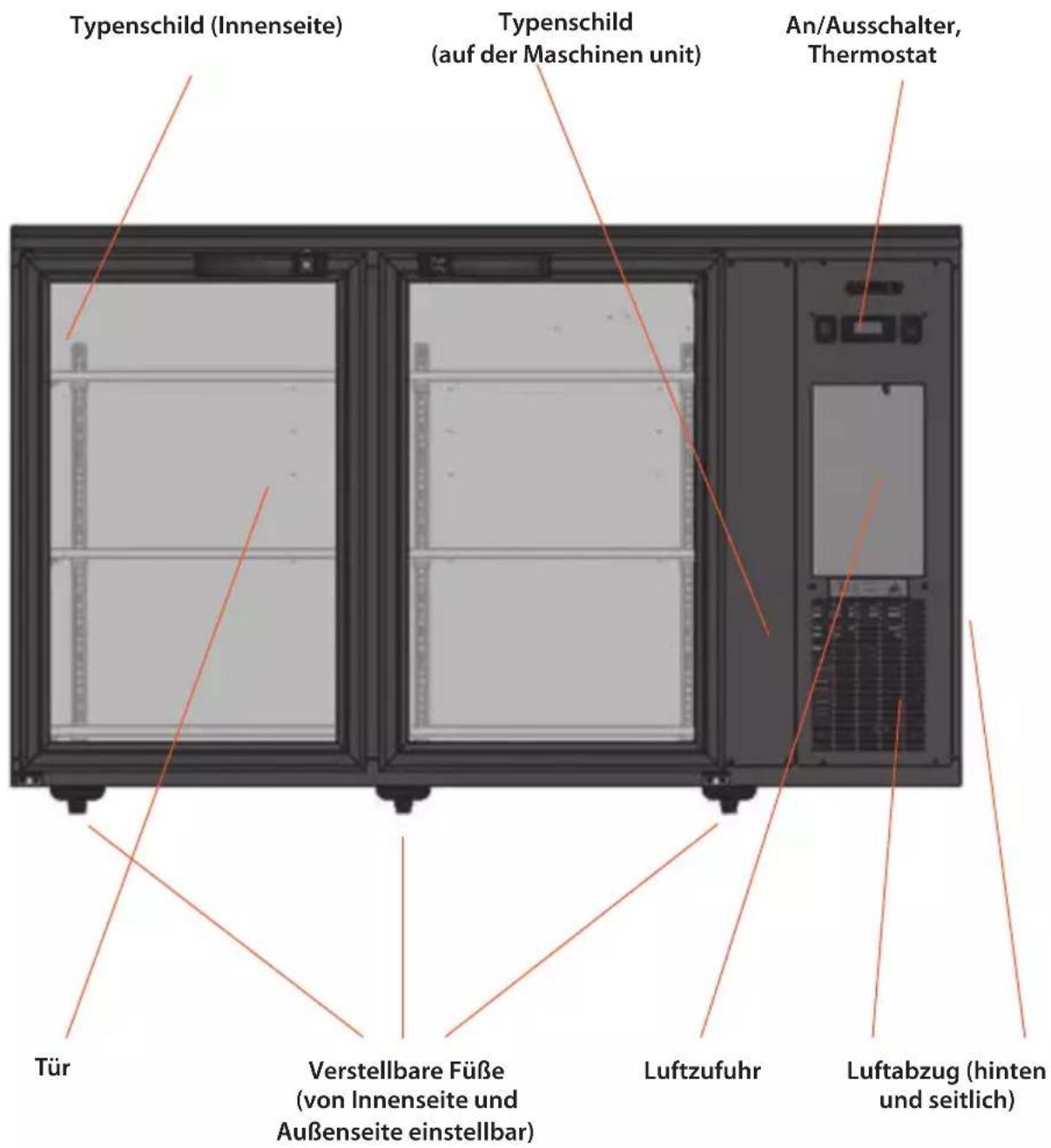

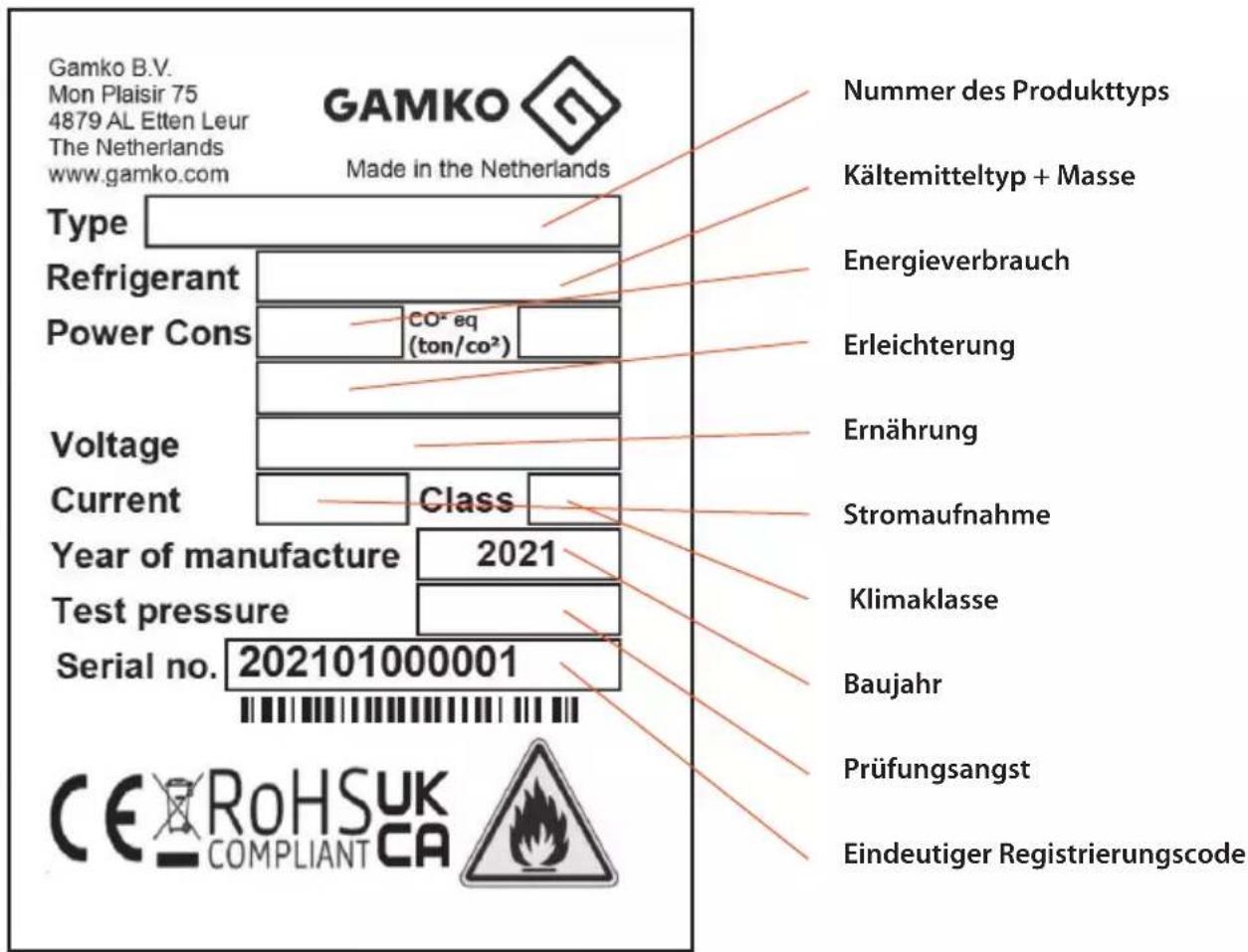

Produktbeschreibung

Typenschild (Innenseite) Typenschild (auf der Maschinen unit) An/Ausschalter, Thermostat Tür Verstellbare Füße (von Innenseite und Außenseite einstellbar) Luftzufuhr Luftabzug (hinten und seitlich)

Typenschild

Klimaklasse

Eine Kühlung wird hergestellt, um bei einer bestimmten Umgebungstemperatur gut funktionieren zu können. Dieses Produkt ist für die folgende Klasse geeignet: N: von +16 °C bis +32 °C.

Kapitel 2 - Installation

Arbeitsprinzip

Eine Kühlung funktioniert, indem Wärme aus dem zu kühlenden Raum entzogen wird und an die Umgebung abgegeben wird. Es wird empfohlen, rund um die Kühlung mindestens 10 cm für optimale Luftzirkulation frei zu lassen.

Achten Sie darauf, dass die Luftzufuhr und der Luftabzug nicht behindert werden.

Die empfohlene maximale Füllhöhe wird durch die Beladungslinien im Inneren des Gerätes gekennzeichnet.

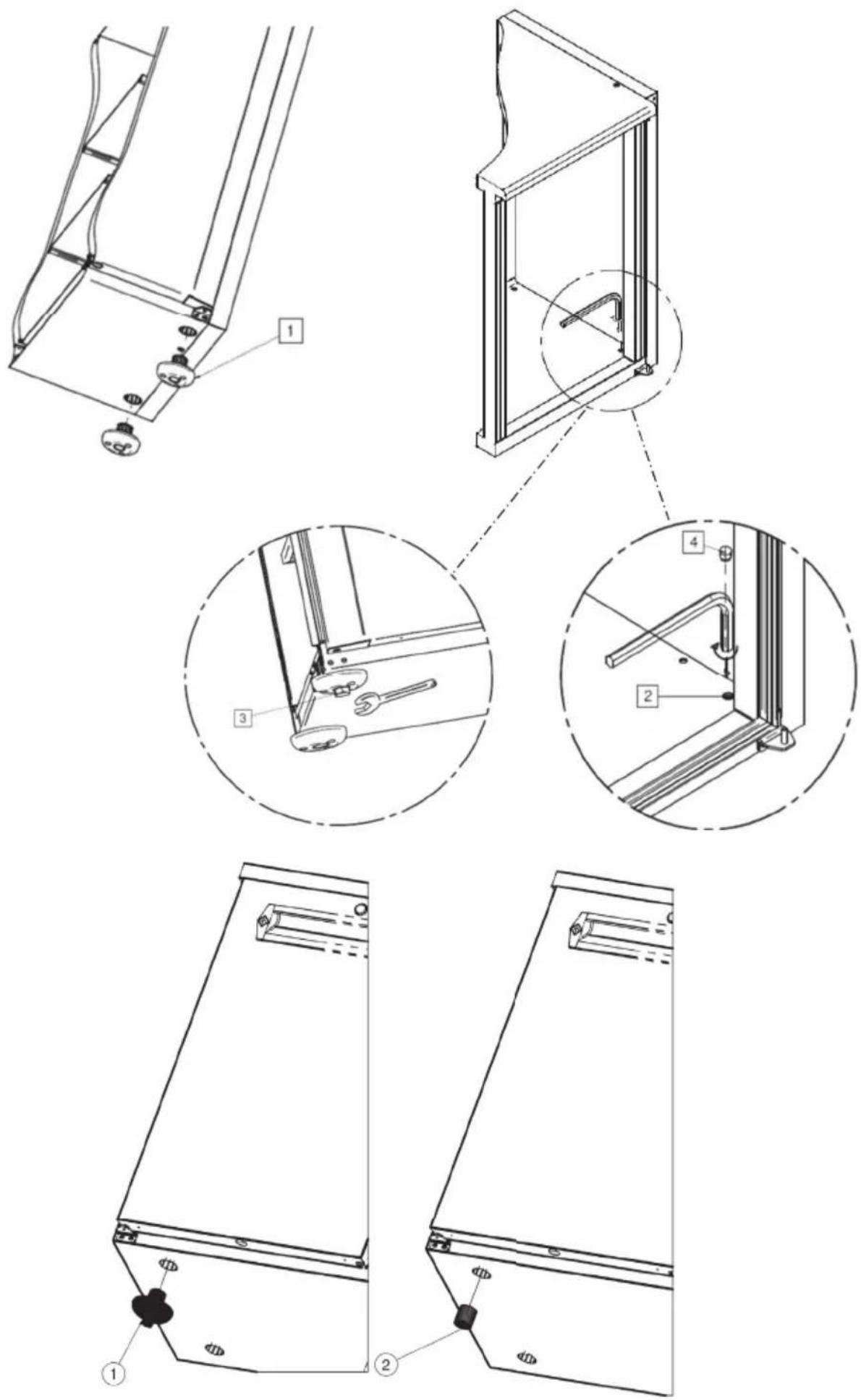

Aufstellen des Gerätes

1 Stellen Sie das Gerät auf einen flachen Untergrund.
2 Benutzen Sie eine Wasserwaage.
3 Das Produkt am besten mit Fußstücke (1) platzieren, um eine ausreichende Luftzirkulation rund um den Schrank zu gewährleisten. Das ist für eine bessere Kühlleistung und einen geringeren Stromverbrauch benötigt. Auch können die Füße für Nivellierung eingesetzt werden.
4 Drehen Sie die Fußstücke (1) mit einem Inbusschlüssel M6 in die Öffnungen (2), bis das Produkt horizontal steht.
5 Drehen Sie die Schrauben (3) der Fußstücke (1) an der Unterseite mit einem Schraubenschlüssel fest, wenn es sich um ein geschlossenes Segment handelt.
6 Schließen Sie die Öffnungen (2) an der Innenseite mit den mitgelieferten Kapseln (4) ab.

Wenn die Stellfüße (1) nicht montiert sind, dann füllen Sie die Löcher im Boden mit den mitgelieferten Isolierkappen (2). Dies soll Kondensation und Energieverlust verhindern.

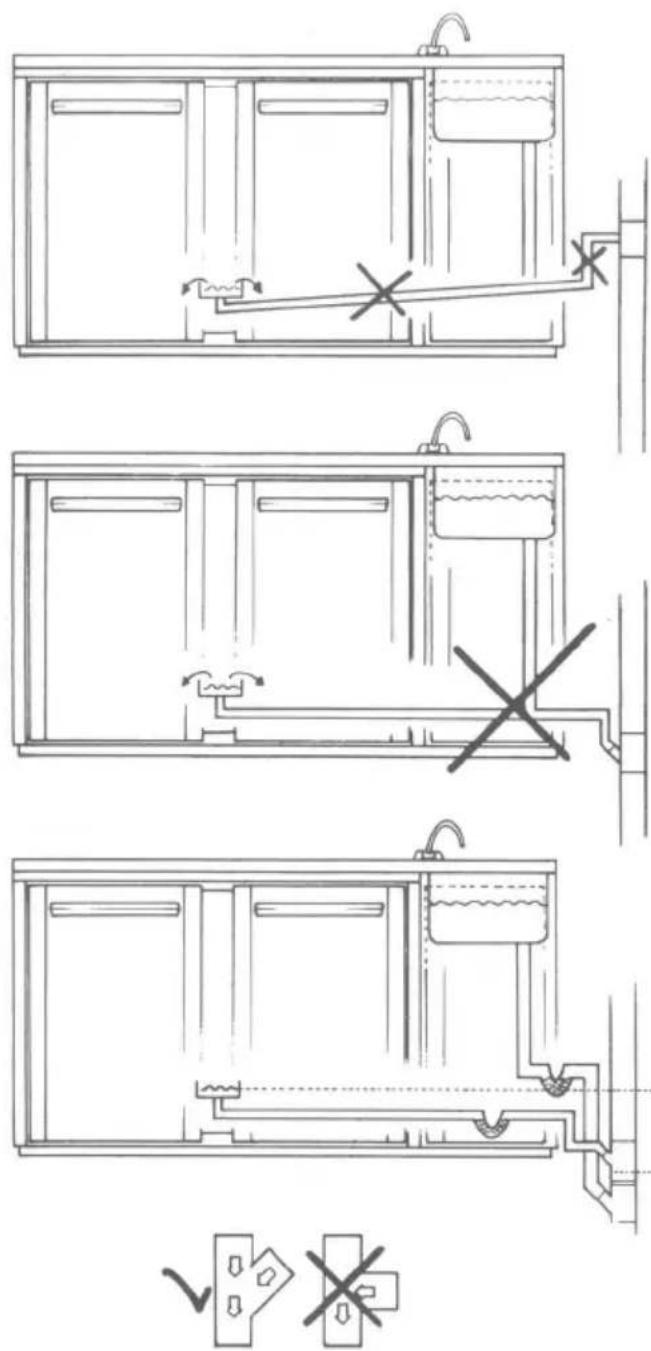

Abflussanbringung

• Stellen Sie den Kühlschrank anweisungsgemäß auf.
• Schließen Sie den Abfluss an die Kanalisation an.
• Vergewissern Sie sich, dass das Abflussrohr abläuft und niedriger liegt, als der Verdampfungsbehälter im Kühlschrank.
• Benutzen Sie einen Siphon, um Geruchsbildung im Kühlschrank zu vermeiden.
• Achten Sie darauf, dass der Siphon nicht zu viel Spielraum hat.
• Schließen Sie eventuell einen zusätzlichen Abfluss für den Überlauf und das Spülbecken an.
• Benutzen Sie stets Y-Stücke oder 45° T-Stücke.
• Schließen Sie den Überlauf immer an die Kanalisation an (im Extremfall kann es vorkommen, dass die Verdampfungsleistung nicht ausreicht).

Befestigen der Tragefl ächen

1 Haken Sie die Halter in die Öff nungen der Schienen. Drücken Sie die Seite Richtung Seite.

3 Hierdurch fällt der Halter in die nächste Öffnung der Schiene.

4 Bringen Sie die nächsten drei Halter auf derselben Höhe an.

5 Die Tragefl äche mit den Öff nungen auf die Halter legen und anbringen.

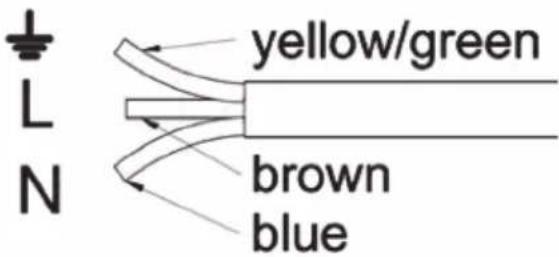

Elektrischer Anschluss

• Kontrollieren Sie die Stromspannung auf dem Typenschild.
• Vergewissern Sie sich, dass das Kabel nicht eingeklemmt werden kann.
• Falls notwendig, lassen Sie das Kabel von einem Elektromonteur verlängern.
  • Die Anwendung einer Verlängerungsschnur ist nicht empfehlenswert.

Durch Unter- oder Überspannung kann Schaden entstehen, wodurch sich das Gerät abschaltet. Gamko ist für eventuelle Folgeschäden nicht verantwortlich.

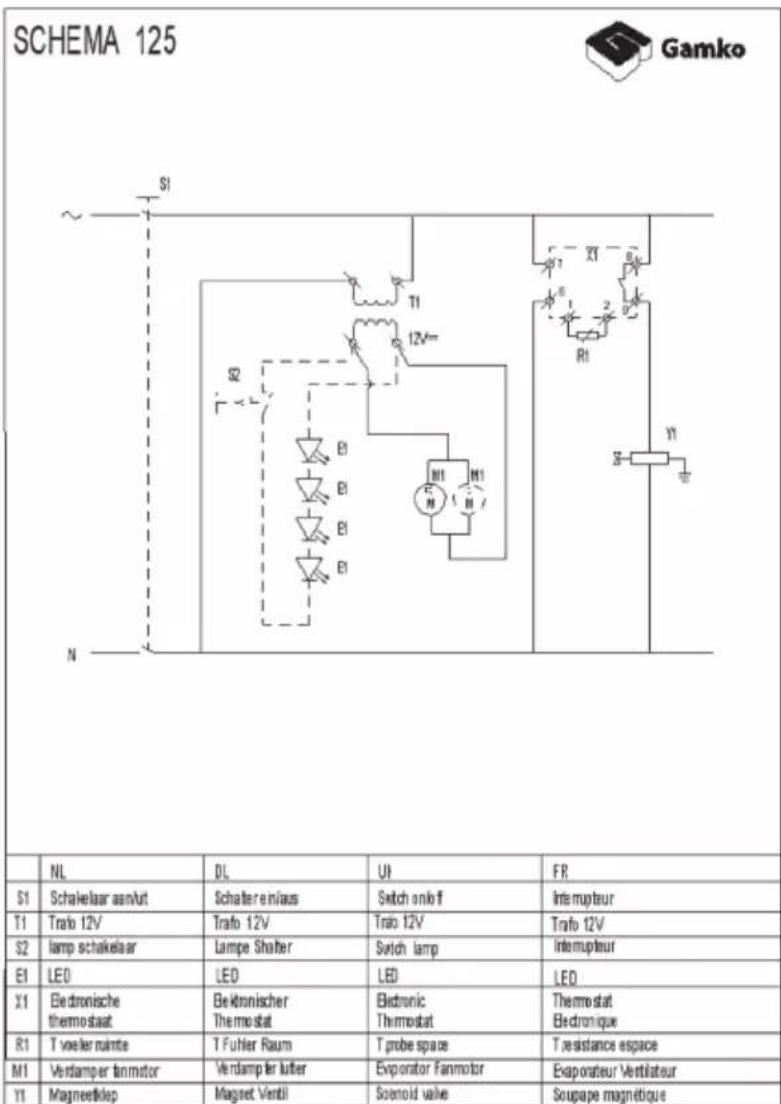

Elektroschema bei Teilsegmenten

SCHEMA 125 Gamko S1 N S1 Schakelaar aan/ut Schatter ein/aus Switch on/off Interrupteur T1 Trafo 12V Trafo 12V Trafo 12V S2 lamp schakelaar Lampe Shelter Switch lamp Interrupteur E1 LED LED LED X1 Electronische thermostat Elektronischer Thermostat Elektronique R1 T voeler ruimte T Fuhler Raum T probe space Resistance espace M1 Verdamper fanmotor Verdamper lutter Evaporator Fanmotor Evaporateur Ventilateur Y1 Magnetklep Magnet Ventil Soenold valve Soupape magnetique

Kapitel 3 - Gebrauch

Inbetriebnahme

• Vor in Gebrauchnahme muss der Schrank gereinigt werden. Für weitere Informationen, siehe Kapitel Wartung.
- Warten Sie mindestens 2 Stunden nach der Aufstellung bis Sie das Gerät einschalten.
- Stecken Sie den Stecker in eine geerdete Steckdose.

Thermostat

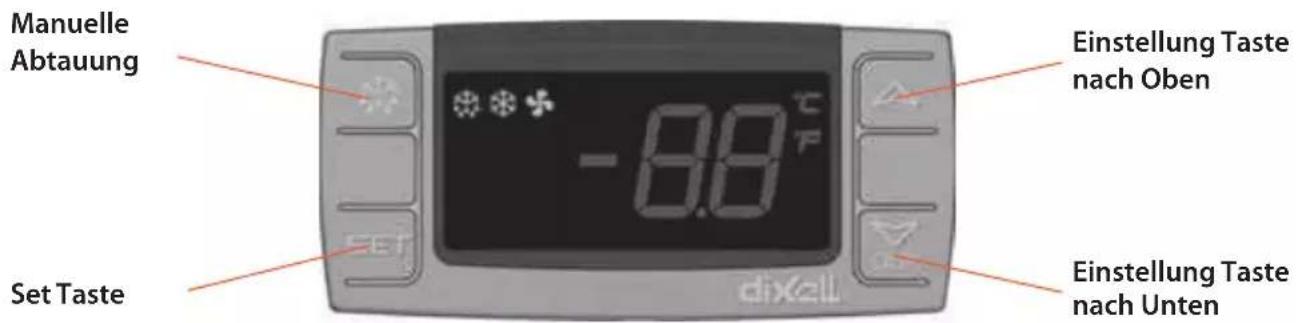

Manuelle Abtauung Set Taste Einstellung Taste nach Oben -8.8 °C Einstellung Taste nach Unten

Bedienung Thermostat

Bezüglich der Bedienung und Einstellungsänderungen des Thermostats lesen Sie die mitgelieferte Bedienungsanleitung.

XR02CX

Sollwert einsehen;

1. 1x SET-Taste, der Sollwert wird sofort angezeigt;
2. EXIT: 5 sec warten oder nochmals 1x SET-Taste

Sollwert ändern;

1. SET-Taste mind. 3 sec gedrückt halten. Der Sollwert wird angezeigt, die Maßeinheit blinkt;
2. Sollwert ändern und bestätigen mit 1x SET-Taste oder 10 sec warten.

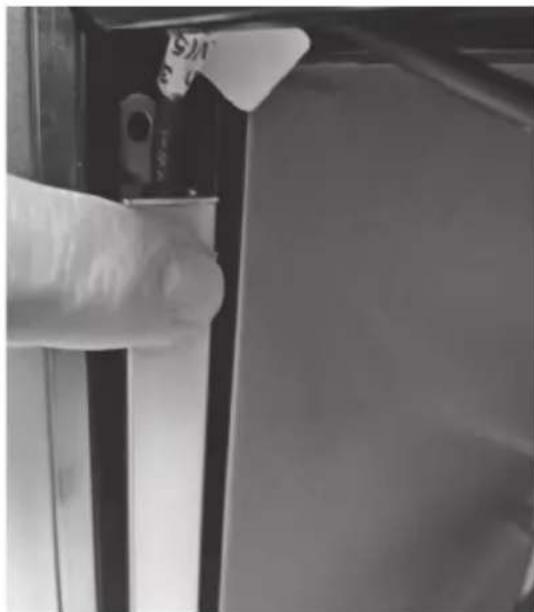

(Dimmbare) LED-Beleuchtung

Das Produkt ist mit weißer LED-Beleuchtung ausgestattet. Je nach Produkttyp ist die LED-Beleuchtung in drei Stärken dimmbar. Wenn das Produkt mit einer dimmbaren LED-Beleuchtung ausgestattet ist, befinndet sich der Dimmer am Ende des LED-Streifens und hat ein blaues Licht zur Erkennung. Legen Sie einen Finger auf das blaue Licht, um die Helligkeit zu verringern.

Füllen des Kühlschranks

• Das Gerät ist nur für Verpackten Getränke geeignet.
- Keine Lebensmittel (unbedeckt) im Kühlschränke lagern.
- Füllen Sie das Segment, wenn das Gerät am wenigsten benutzt wird. Das wiederholte Öff nen der Tür vermindert die Kühlleistung.
- Getränke mit einem hohen Alkoholgehalt immer aufrecht und geschlossen lagern.

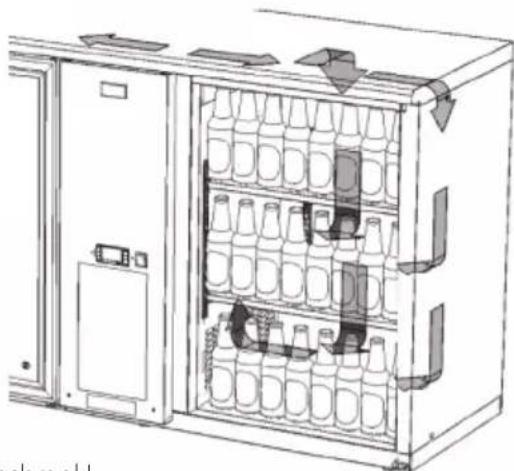

Die Lüfter und Lüftungsöff nungen in die Kühlschränke dürfen NIEMALS gehindert werden. Es wird auch an der Seite und hinten frei für eine optimale Luftzirkulation zu empfehlen. Dies verbessert die Kühlleistung und senkt den Stromverbrauch.

Stellen Sie niemals elektrische Geräte in den Kühlschrank!

TIPP!

Wenden Sie das "First-in/First-Out"-Prinzip an, damit Sie immer das kälteste Produkt aus dem Schrank servieren können

Kapitel 4 - Wartung

Reinigung des Kühlschranks

Die richtige Wartung Ihres Gerätes garantiert eine lange Lebensdauer.

Wartung zum Selbermachen

• Vor der Benutzung des Kühlschranks mit Wasser und einem milden Reinigungsmittel reinigen.
• Bei intensivem Gebrauch sollten die Segmente regelmäßig gereinigt werden.
• Das Magnetband (Türdichtung) muss regelmäßig kontrolliert und gereinigt werden. Tauschen Sie gerissene oder nicht richtig geschlossen Magnetband direkt
  • Die Schienen der Schubladen müssen monatlich gereinigt werden. Es wird empfohlen, sie einmal im Jahr mit Lager Öl zu schmieren.

• Demontieren Sie keine festen Teile, wenn Sie den Kühlschrank reinigen.
• Benutzen Sie keine Aggressive Reinigungs- oder Scheuermittel.
  • Glastüren mit einem milden Reinigungsmittel reinigen.
  • Die rostfreien Teile sollten nur mit Wasser und neutraler Seife gereinigt werden.
  • Die rostfreien Teile reinigen, abspülen und mit einem weichen Tuch abtrocknen.

Störungen

Achtung!

Vor der Durchführung von Reparaturen immer den Stecker aus der Steckdose ziehen.

Der Kühler schaltet nicht

• Kontrollieren Sie den Hauptschalter in der Nähe des Thermostats.
• Kontrollieren Sie den Stecker.
• Kontrollieren Sie die Stromzufuhr und tauschen Sie eventuell die defekte Sicherung aus oder den Sicherungsschalter umlegen.
• Kontaktieren Sie ihren Kundendienst.

Temperatur ist zu hoch, trotz ein richtiges eingestellten Thermostats.

• Kontrollieren Sie den Kondensator auf Verschmutzung (siehe Kapitel 4: Wartung)
• Kontrollieren Sie, ob Lüfter dreht
• Entfernen Sie den Inhalt, der eventuell die Ventilation blockiert.
  • Magnetband reinigen und falls notwendig ersetzen
• Verdampfer abtauen.
• Thermostat oder Kompressor ist defekt. Kontaktieren Sie ihren Kundendienst.

Temperatur ist zu niedrig, trotz des eingestellten Thermostats.

- Thermostat ist defekt. Kontaktieren Sie ihren Kundendienst.

Wasser leckt

• Kontrollieren Sie ob die Türen / Schubladen richtig geschlossen sind (und möglicherweise Durchgangslöcher im Kühlschrank richtig abgedichtet sind).
• Kontrollieren Sie die Aufstellung des Gerätes. Wenn nötig Nivellierung.
• Regelmäßig abtauen, notfalls zusätzlich manuell abtauen lassen. Siehe Handbuch Thermostat).
• Kontaktieren Sie ihren Kundendienst.

WEEE-regulations

€

WICHTIG: DIESE ANWEISUNGEN MÜSSEN SORGFÄLTIG DURCHGELESEN WERDEN, BEVOR MIT DER MONTAGE BEGONNEN WERDEN KANN. SIE MÜSSEN AN EINEM SICHEREN ORT BEWAHRT WERDEN. DIE INFORMATION AUS DIESER BROSCHÜRE IST WICHTIG, WENN DAS GERÄT AM ENDE SEINER LEBENSDAUER ENTSORGT ODER RECYCLED WERDEN SOLL.

Gamko BV kümmert sich um den Umweltschutz und entspricht in jeder Hinsicht den Richtlinien 2002/96/CE, genannt WEEE oder Richtlinie für Elektrik- und Elektronik Altgeräte. Das Produkt entspricht der Richtlinie 2002/96/CE. Am Ende seiner Lebensdauer muss das Produkt, das getrennt von dem normalen Hausmüll behandelt werden muss, einer Sammelstelle bei der Abfalltrennung für Elektrik- und Elektronikaltgeräte angeboten werden. Die Richtlinie 2002/96/CE hat den Zweck, den zunehmenden Abfallmenge an Elektrik- und Elektronikaltgeräten, Einhalt zu gebieten. Um die Zunahme an Recycling von Elektrik- und Elektronikaltgeräten zu steigern und zum Schluss den Gesamtumfang von Abfall zu begrenzen, der für endgültige Entsorgung bestimmt ist. Das Symbol der durchgestrichenen Abfalltonne gibt an, dass dieses Produkt Teil der Anwendung dieser Richtlinie ist. Es liegt an dem Verbraucher, ob er das Produkt den gesonderten Sammelstellen anbietet, wie in der Gesetzgebung oder vom Handel bestimmt ist. Wenn ein neues Produkt installiert wird, kann das Elektrik- oder Elektronikaltgerät vom Händler abgeholt werden. Der Hersteller, der Importeur und der Händler sind für das Einsammeln und für die Abfallverwertung des Gerätes verantwortlich, das sowohl direkt als auch über die Sammelstellen eingesammelt wurde. Auf der beigefügten Liste sind alle Händler der Gamko Holding BV pro Land verzeichnet. Bei jeder Übertretung der oben genannten Richtlinie werden in allen Ländern Strafen auferlegt. Gamko BV befolgt im Allgemeinen die CECED-Interpretation (Europäisches Komitee von Herstellern von Elektrischer Haushaltsapparatur), nach der die WEEE-Gesetzgebung zutreffend ist für tragbare Klimaanlagen, Entfeuchtungsgeräte, Mobile Klimakleingeräte, Teilsegmentsysteme bis 12 KW, Kühlung und getrennt aufstellbare Tiefkühlfächer. Trotzdem ist es möglich, dass es Unterschiede gibt in der Gesetzgebung der verschiedenen Mitgliedsländer. Für den Fall, dass manche Produkte von nationalen Gesetzgebern auf der Liste der WEEE-Produkte nicht beachtet sind, muss man sich an die nationalen Gesetze halten, dabei die WEEE Richtlinie außer Acht lassend, in Bezug auf Produkte, die kein Bestandteil sind des Anwendungsgebietes der nationalen Reglementierungen. Die Richtlinie ist nicht zutreffend auf Produkte, die verkauft werden außerhalb der Europäischen Gemeinschaft. Im Fall, dass das Produkt außerhalb der Europäischen Gemeinschaft verkauft werden soll, wird es nicht nötig sein, sich an die WEEE Richtlinie zu halten, es muss jedoch garantiert werden, dass sich an die lokale Gesetzgebung gehalten wird. Für entsprechende Informationen wende man sich an die lokalen Behörden für Abfallverwertung oder an die Händler und Installateure, bei denen das Produkt gekauft wurde oder direkt an Gamko.

GWP / ODP-tabelle

Dieses Produkt enthält im Kyoto Protokoll aufgeführt fluorierte Gase.

Chemischer Name des Gases (siehe Typenschild) R134a R404a R410a R744

Erderwärmungspotenzial (GWP) des Gases (CO2=1) 1300 3920 2090 1

Ozone Depletion Potential (ODP) des Gases (R12=1) 0 0 0 0

R134a - R404a - R410a - Vorsicht!

a. Luftdicht geschlossenes System.
b. Ein Austreten des enthaltenen fluorierten Gases sollte verhindert werden. Dieses fluorierte Gas darf während Installation, Wartung und Entsorgung niemals in die Atmosphäre abgelassen werden. Wird eine Undichtigkeit des enthaltenen fluorierten Gases festgestellt, muss die undichte Stelle schnellstmöglich repariert und geschlossen werden.
c. Nur qualifiziertem Wartungspersonal ist der Zugang zu und die Wartung des Produkts gestattet.
d. Die Handhabung/der Umgang mit dem fluorierten Gas, wie Transport des Produktes, Wieder befüllen von Gas, muss mit der Verordnung (EC) Nr. 842/2006 über bestimmte fluorierte Gase und der lokalen Gesetzgebung übereinstimmen.

R744 - Vorsicht!
