FK2-25/8R - Kühlschrank Gamko - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG FK2-25/8R Gamko

Gebrauchsanweisung 50

Inhoudsopgave

Technische veiligheid

Thermostaat Elektronisch

Kapitel 1 Allgemeine Informationen 50

• Sicherheitsvorschriften 51
• Produktbeschreibung 52
• Typenschild 53

Kapitel 2 Installation 54

• Arbeidsprinzip 54
• Aufstellen des Gerätes 54
• Elektrischer Anschluss 54

Kapitel 3 Gebrauch 55

• In Gebrauch nähme 55
• Thermostat 55
• Füllen des Kühlschranks 56

Kapitel 4 Wartung 57

• Reinigung des Kühlschranks 57
• Störungen 58

Kapitel 5 Technische Aspekte 59

• Stecker fertige Büffets 59
• CE Erklärung zur Vereinbarung für Maschinen 61
• WEEE Richtlinien 62
• GWP-Tabelle 63

Kapitel 1 Allgemeine Informationen

ACHTUNG! – GEFAHR! – Sie können sich in Gefahr begeben, wenn Sie diese Signale und Zeichen nicht beachten.

ACHTUNG! – WARNUNG! – Das Produkt kann beschädigt werden, wenn Sie diese Warnzeichen und Signale nicht beachten.

TIPP! – Praktische Tipps, Ihr Produkt optimal zu nutzen.

Vielen Dank für die Anschaffung eines Gamko-Gerätes. Diese Gebrauchsanweisung enthält den Wartungsanleitungen.

Bewahren Sie dieses Dokument zum schnellen Nachschlagen stets in Reichweite des Gerätes auf. Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch, bevor Sie das Gerät aufstellen. Wenn Sie sich nicht an die Gebrauchsanweisung halten, kann das Produkt ernsthaft beschädigt werden und verfällt die Garantie. Die richtige Anwendung garantiert eine lange Lebensdauer

Alle Installationen müssen den behördlichen Bestimmungen vor Ort entsprechen und gemäß den Maschinenbaurichtlinien 2006/42/EG ausgeführt werden. Im Zweifelsfall können Sie ihren Kundendienst oder Ihrem Händler Kontakt aufnehmen. Die Informationen in dieser Anleitung können ohne vorherige Ankündigung geändert werden.

Technische Sicherheit

• Kontrollieren Sie vor Gebrauch, ob der Stecker beschädigt ist.
• Nehmen Sie den Stecker in die Hand, um ihn aus der Steckdose zu ziehen.
• Kontrollieren Sie die Stromspannung, ob sie für dieses Gerät geeignet ist.
• Vergewissern Sie sich, dass das Gerät gerade und horizontal aufgestellt ist.
• Bei Reparaturen immer einen Fachmann hinzuziehen.
• Wenn das Anschlusskabel beschädigt ist, darf es nur vom Hersteller oder einem anerkannten Elektromonteur ausgewechselt werden, um Schaden zu vermeiden.

Kühlmittel

Dieses Gerät enthält ein natürliches Kältemittel (R600a). Die Kühlmittelmenge, die dieses Kühlgerät enthält, kann dem Typenschild entnommen werden.

• Kontakt mit Flüssigkeit kann Erfrierungen oder kalte Verbrennungen verursachen.
• Die Exposition gegenüber niedrigen Konzentrationen können zu Schwindel, Kopfschmerzen, Übelkeit und Verlust der Koordination führen.
• Für flüssige Kontakt; mit Wasser spülen für mindestens 15 Minuten und Konsultiert Sie ein Arzt.
  • Die Halterung kann bei Kontakt mit einer offenen Flamme explodieren oder bersten.
• Achten Sie auf eine gute Ventilation des Raumes.
• Öffnen Sie niemals das Maschinenraum.

Während des Gebrauchs

• Benutzen Sie das Gerät ausschließlich zur Kühlung von Bierfässer.
• Nicht auf das Gerät klettern.
• Stellen Sie niemals elektrische Geräte in das Gerät.
• Achten Sie darauf, dass die Belüftungsgitter niemals abgedeckt werden, dies gilt sowohl draußen wie in der Kühlung.
• Im Notfall den Stecker aus der Steckdose ziehen.

Nach Gebrauch

- Achten Sie auf eine sichere Lagerung des ausrangierten Produkts (sehe WEEE Richtlinien auf Seite 62).

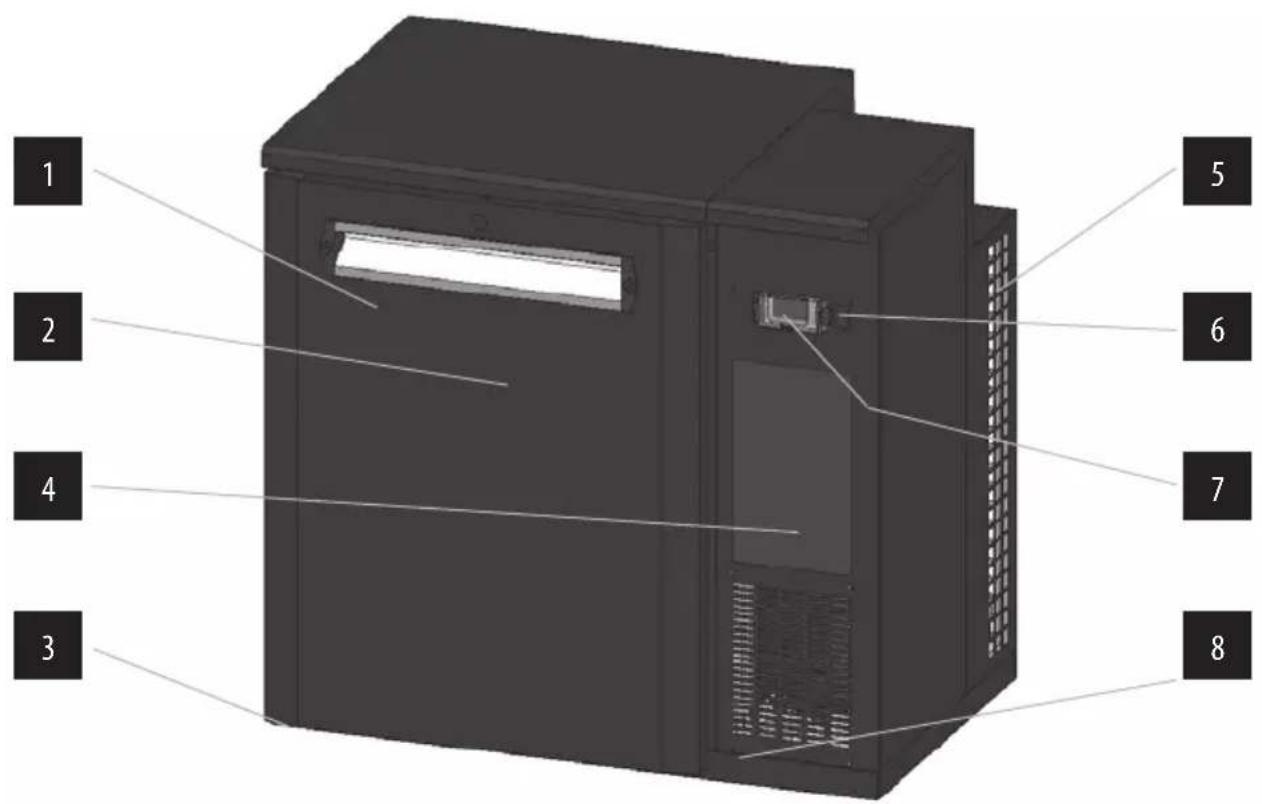

Produktbeschreibung

1 Typenschild (Innenseite)
2 Tür
3 Verstellbare Füße
4 Luftzufuhr
5 Luftabzug
6 An/Ausschalter
7 Thermostat
8 Typenschild (auf der Maschinen Seite)

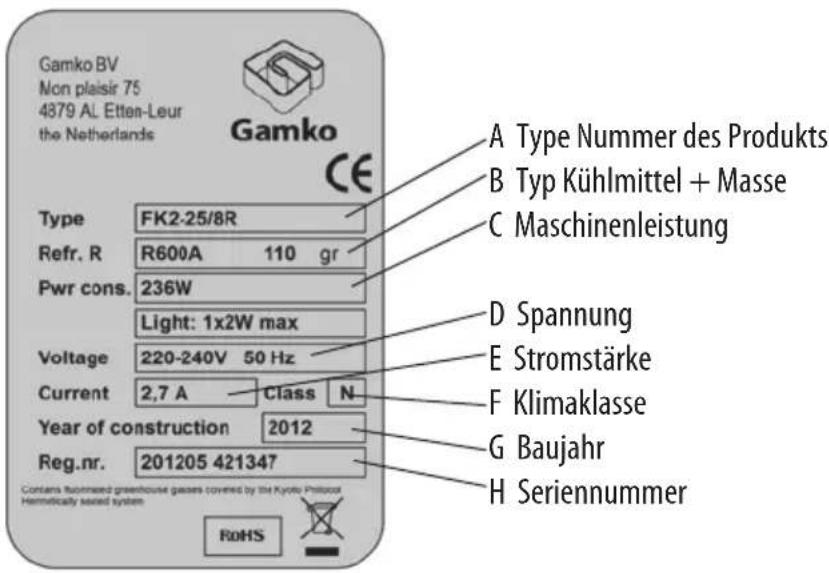

Typenschild

Gamko BV Non plaisir 75 4879 AL Etten-Leur the Netherlands Type FK2-25/8R Refr. R R600A 110 gr Pwr cons. 236W Light: 1x2W max Voltage 220-240V 50 Hz Current 2,7 A Class N Year of construction 2012 Reg.nr. 201205 421347 Contains submanned greenhouse gases covered by the Kyoto Protocol Hermitically sealed system RoHS A Type Nummer des Produkts B Typ Kühlmittel + Masse C Maschinenleistung D Spannung E Stromstärke F Klimaklasse G Baujahr H Seriennummer

Klimaklasse

Eine Kühlung wird hergestellt, um bei einer bestimmten Umgebungstemperatur gut funktionieren zu können. Dieses Produkt ist für die folgende Klasse geeignet: N: von +16 °C bis +32 °C.

Kühlmittel

Dies ist ein natürliches Kältemittel (R600a) und kann Erfrierungen oder kalte Verbrennungen verursachen. Die Exposition gegenüber niedrigen Konzentrationen können zu Schwindel, Kopfschmerzen, Übelkeit und Verlust der Koordination führen. Die Halterung kann bei Kontakt mit einer offenen Flamme explodieren oder bersten.

Kapitel 2 Installation

Tipp! Stellen Sie den Kühlschrank nie neben Wärmequellen auf!

Arbeitsprinzip

Eine Kühlung funktioniert, indem Wärme aus dem zu kühlenden Raum entzogen wird und an die Umgebung abgegeben wird.

Es wird empfohlen, rund um die Kühlung mindestens 10 cm für optimale Luftzirkulation frei zu lassen.

Achten Sie darauf, dass die Luftzufuhr und der Luftabzug nicht behindert werden.

Aufstellen des Gerätes

Stellen Sie das Gerät auf einen flachen Untergrund.

1 Platzieren Sie das Produkt auf die gewünschte Position.
2 Legen Sie eine Wasserwaage auf dem Produkt.
3 Das Produkt muss installiert werden mit dem verstellbare Füße montiert unter das Produkt damit die Luftzirkulation rundum das Produkt garantiert wird. Dies für ein optimales Betrieb des Produkts und zu einer möglichen Leckage des Gases R600a zu entführen. Benutzen Sie die Füße für die Nivellierung des Produkt.

Elektrischer Anschluss

• Dieses Produkt nutzt ein separates Gerätekabel als Versorgungskabel. Bei Beschädigung des Gerätekabels muss dieses durch ein vom Hersteller geliefertes original Gerätkabel ersetzt werden.
• Im Notfall: Stecker aus der Steckdose ziehen.
  • Die Steckdose muss in Reichweite sein.
• Kontrollieren Sie die Stromspannung auf dem Typenschild.
• Vergewissern Sie sich, dass das Kabel nicht eingeklemmt werden kann.
• Falls notwendig, lassen Sie das Kabel von einem Elektromonteur verlängern.
  • Die Anwendung einer Verlängerungsschnur ist nicht empfehlenswert.

Durch Unter- oder Hochspannung kann Schaden entstehen, wodurch sich das Gerät abschaltet. Gamko ist für eventuelle Folgeschäden nicht verantwortlich.

NOTFALL

STECKER AUS DER STECKDOSE ZIEHEN.

Kapitel 3 Gebrauch

In Gebrauchnahme

• Vor in Gebrauchnahme muss der Schrank gereinigt werden. Für weitere Informationen, siehe Kapitel Wartung.
• Warten Sie mindestens 2 Stunden nach der Aufstellung bis Sie das Gerät einschalten.
• Stecken Sie den Stecker in eine geerdete Steckdose.

Die Produkte FK2-25/XX Kühlschrank Stecker fertig sind mit ein elektronischen Thermostat ausgerüstet.

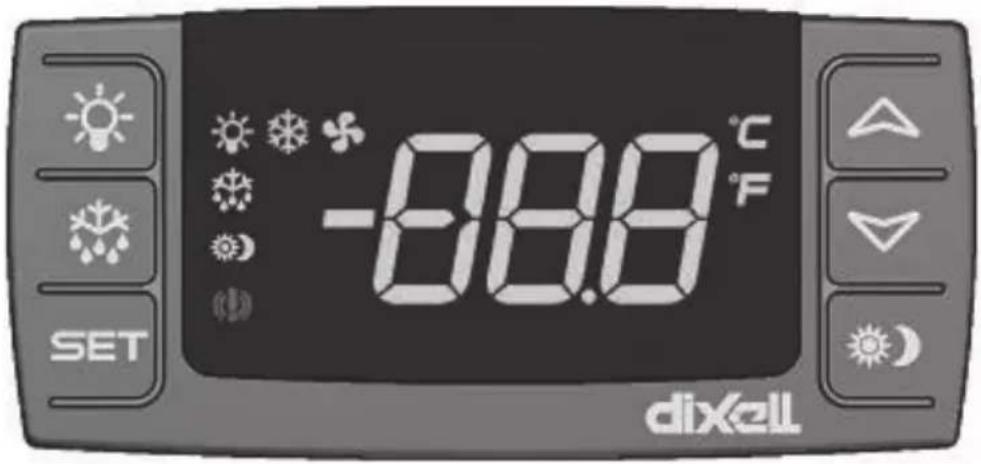

Thermostat

-8.88°C F SET dixell

Bedienung Thermostat.

Bezüglich der Bedienung und Einstellungsänderungen des Thermostats siehen mitgelieferte Bedienunganleitung.

Füllen des Kühlschranks

• Dieses Produkt eignet sich nur für Bierfässer
- Füllen Sie das Segment, wenn das Gerät am wenigsten benutzt wird. Das wiederholte Öffnen der Tür vermindert die Kühlleistung.

Die Luftfilter der Kühlschränke dürfen NIEMALS behindert werden, um eine optimale Kühlleistung und Luftzirkulation zu gewährleisten.

Stellen Sie niemals elektrische Geräte in den Kühlschrank!

TIPP!

Wenden Sie das "First-in/First-Out"-Prinzip an, damit Sie immer das kälteste Produkt aus dem Schrank servieren können.

Kapitel 4 Wartung

Reinigung des Kühlschranks

Wartung zum Selbermachen

• Vor der Benutzung des Kühlschranks mit Wasser und einem milden
  Reinigungsmittel reinigen.
• Bei intensivem Gebrauch sollten die Segmente regelmäßig gereinigt werden.
• Die FK2–25/ ^xx hat eine Lamellenkondensator und dies muss 1 x pro Woche mit ein Staubsauger gereinigt werden. Eine Kühlung verbraucht ca. € 75, - pro Jahr zusätzlich zur Energie, wenn sie die Kondensator nicht sauber gehalten werden.
• Das Magnetband muss regelmäßig kontrolliert und gereinigt werden Tauschen Sie gerissene oder nicht richtig geschlossen Magnetband (Türdichtung) direkt.

Achtung!

• Demontieren Sie keine festen Teile, wenn Sie die Maschinenkammer reinigen.
• Benutzen Sie keine scharfen Reinigungs- oder Scheuermittel.

Störungen

Achtung!

Vor der Durchführung von Reparaturen immer den Stecker aus der Steckdose ziehen.

Der Kühler springt nicht an.

• Kontrollieren Sie den Stecker.
• Kontrollieren Sie die Stromzufuhr und tauschen Sie eventuell die defekte Sicherung aus oder den Sicherungsschalter umlegen.
  • Warnen Sie ihren Kundendienst.

Temperatur ist zu hoch, trotz des eingestellten Thermostats.

• Kontrollieren bzw. reparieren Sie die Stromzufuhr.
• Entfernen Sie den Inhalt, der eventuell die Ventilation blockiert.
• Magnetband reinigen und falls notwendig ersetzen.
• Verdampfer abtauen.
• Kondensator verschmutzt ist, reinigen Sie sie.
• Thermostat oder Kompressor ist defekt.
• Lüfter (Verdampfer oder Kondensator) ist defekt.
  • Warnen Sie ihren Kundendienst.

Temperatur ist zu niedrig, trotz des eingestellten Thermostats.

• Thermostat ist defekt.
  • Warnen Sie ihren Kundendienst.

Wasser leckt.

• Regelmäßig abtauen, notfalls zusätzlich manuell abtauen lassen.
• Kontrollieren Sie die Aufstellung des Gerätes. Wenn nötig Nivellierung.
  • Warnen Sie ihren Kundendienst.

Anschlussschnur

- Eine beschädigte Anschlussschnur darf nur dem Kundendienst oder einer anderen qualifizierten Person ausgetauscht werden, um Gefahr zu vermeiden.

Kapitel 5 Technische Aspekte Stecker fertige Büffets

Anschlußspannung 220 - 240 V / 50 Hz / 1\~

Kältemittel R134a

Kühlkapazität 240 Watt* (5,08 cc)

Thermostat Elektronisch

Temperaturbereich +1 °C t/m +18 °C, standard +6 °C

Type

Maschinenleistung

Inhalt

Gewicht

Innenbeleuchtung

Abmessungen mit Füße

FK2-25/4R FK2-25/4L

262 Watt* 262 Watt*

191 L 191 L

67 kg 67 kg

1 x 2 Watt

880 x 590 x 860/880 mm

1 x 2 Watt

880 x 590 x 860/880 mm

Type

Maschinenleistung

Inhalt

Gewicht

Innenbeleuchtung

Abmessungen mit Füße

FK2-25/6R

262 Watt*

277 L

76 kg

1 x 2 Watt

1110 x 590 x 860/880 mm

76 kg

FK2-25/6L

262 Watt*

277L

1 x 2 Watt

1110×590×860/880mm

Type

Maschinenleistung

Inhalt

Gewicht

Innenbeleuchtung

Abmessungen mit Füße

FK2-25/8R

262 Watt*

366 L

85 kg

1 x 2 Watt

1350 x 590 x 860/880 mm

FK2-25/8L

262 Watt*

366 L

85 kg

1 x 2 Watt

1350×590×860/880mm

Type

Maschinenleistung

Inhalt

Gewicht

Innenbeleuchtung

Abmessungen mit Füße

FK2-25/2

262 Watt*

314 L

82 kg

1 x 2 Watt

1210 x 590 x 860/880 mm

CE Erklärung zur Vereinbarung für Maschinen

(EG Richtlinie 2006/42/EWG, Anlage II, unter A)

Hersteller: Gamko BV

Adresse: Mon Plaisir 75

4879 AL Etten Leur

Niederlande

Erklärt hiermit, daß

Gamko Kühlung, Type:

- FK2-25/xx

Konform sind mit:

• Maschinerichtlinie (Direktive 2006/42/EWG)
• Elektromagnetische Kompatibilität (Direktive 2004/108/EWG)
- Direktive in Bezug auf Niederspannung (Direktive 2006/95/EWG)
• PED Druckausrüstungen (Direktive 97/23/EWG)

Etten-Leur, 27 - 02 - 2012

N. Govers

Manager R&D

WICHTIG: DIESE ANWEISUNGEN MÜSSEN SORGFÄLTIG DURCHGELESEN WERDEN, BEVOR MIT DER MONTAGE BEGONNEN WERDEN KANN. SIE MÜSSEN AN EINEM SICHEREN ORT BEWAHRT WERDEN. DIE INFORMATION AUS DIESER BROSCHÜRE IST WICHTIG, WENN DAS GERÄT AM ENDE SEINER LEBENSDAUER ENTSORGT ODER RECYCLED WERDEN SOLL.

Gamko Holding BV kümmert sich um den Umweltschutz und entspricht in jeder Hinsicht den Richtlinien 2002/96/CE, genannt WEEE oder Richtlinie für Elektrik- und Eletronikaltgeräte. Das Produkt entspricht der Richtlinie 2002/96/CE. Am Ende seiner Lebensdauer muss das Produkt, das getrennt von dem normalen Hausmüll behandelt werden muss, einer Sammelstelle für Abfalltrennung für Elektrik- und Elektronikaltgeräte angeboten werden. Die Richtlinie 2002/96/CE hat den Zweck, der zunehmenden Abfallmenge an Elektrik- und Elektronikaltgeräten, Einhalt zu gebieten, für die Zunahme von Recycling von Elektrik- und

Elektronikaltgeräten zu sorgen, und zum Schluss den Gesamtumfang von Abfall zu begrenzen, der für endgültige Entsorgung bestimmt ist.

Das Symbol der durchgestrichenen Abfalltonne gibt an, dass dieses Produkt Teil der Anwendung dieser Richtlinie ist. Es liegt an dem Verbraucher, ob er das Produkt den gesonderten Sammelstellen anbietet, wie in der Gesetzgebung oder vom Handel bestimmt ist. Wenn ein neues Produkt installiert wird, kann das Elektrik- oder Elektronikaltgerät vom Händler abgeholt werden. Der Hersteller, der Importeur und der Händler sind für das Einsammeln und für die Abfallverwertung des Gerätes verantwortlich, das sowohl direkt als auch über die Sammelstellen eingesammelt wurde. Auf der beigefügten Liste sind alle Händler der Gamko Holding BV pro Land verzeichnet. Bei jeder Übertretung der oben genannten Richtlinie werden in allen Ländern Strafen auferlegt. Gamko Holding BV befolgt im Allgemeinen die CECED- Interpretation (Europäisches Komitee von Herstellern von Elektrischer Haushaltsapparatur), nach der die WEEE-Gesetzgebung zutreffend ist für tragbare Klimaanlagen, Entfeuchtungsgeräte, Mobile Klimakleingeräte, Teilsegmentsysteme bis 12 KW, Frigo's und getrennt aufstellbare Tiefkühlfächer. Trotzdem ist es möglich, dass es Unterschiede gibt in der Gesetzgebung der verschiedenen Mitgliedsländer.

Für den Fall, dass manche Produkte von nationalen Gesetzgebern auf der Liste der WEEE-Produkte nicht beachtet sind, muss man sich an die nationalen Gesetze halten, dabei die WEEE Richtlinie außer Acht lassend, in Bezug auf Produkte, die kein Bestandteil sind des Anwendungsgebietes der nationalen

Reglementierungen. Die Richtlinie ist nicht zutreffend auf Produkte, die verkauft werden außerhalb der Europäischen Gemeinschaft. Im Fall, dass das Produkt außerhalb der Europäischen Gemeinschaft verkauft werden soll, wird es nicht nötig sein, sich an die WEEE Richtlinie zu halten, es muss jedoch garantiert werden, dass sich an die lokale Gesetzgebung gehalten wird. Für entsprechende Informationen wende man sich an die lokalen Behörden für Abfallverwertung oder an die Händler und Installateure, bei denen das Produkt gekauft wurde oder direkt an Gamko.

GWP-Tabelle

Dieses Produkt enthält im Kyoto Protokoll aufgeführt fluorierte Gase.

Chemischer Name des Gases (siehe Typenschild) R600a

Erderwärmungspotenzial (GWP) des Gases 3

Vorsicht!

a. Luftdicht geschlossenes System
b. Ein Austreten des enthaltenen Gases sollte verhindert werden. Dieses Gas darf während Installation, Wartung und Entsorgung niemals in die Atmosphäre abgelassen werden. Wird eine Undichtigkeit des enthaltenen Gases festgestellt, muss die undichte Stelle schnellstmöglich repariert und geschlossen werden.
c. Nur qualifiziertem Wartungspersonal ist der Zugang zu und die Wartung des Produkts gestattet.
