FK2-25/8R - Réfrigérateur Gamko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur pour fûts (keg cooler)
Marque	Gamko
Modèle	FK2-25/8R
Dimensions (LxPxH)	1350 x 590 x 860/880 mm
Poids	85 kg
Volume intérieur	366 L
Alimentation électrique	220-240 V, 50 Hz, 2,7 A
Puissance absorbée	262 W
Réfrigérant	R600a (isobutane) – 110 g
Classe climatique	N (16°C à 32°C)
Plage de température	+1°C à +7°C (réglable)
Thermostat	Électronique (Dixell)
Éclairage intérieur	1 x 2 W max
Pieds réglables	Oui
Nettoyage du condenseur	Une fois par semaine à l'aspirateur
Joint de porte	Bande magnétique, vérifier et nettoyer régulièrement
Sécurité	Arrêt d'urgence par débranchement ; ne pas obstruer les grilles
Réparations	Faire appel à un technicien agréé
Conformité	CE, WEEE, RoHS

FOIRE AUX QUESTIONS - FK2-25/8R Gamko

Quelle est la plage de température de fonctionnement ?

La température réglable est de +1°C à +7°C, avec un réglage standard à +1°C.

Puis-je utiliser ce réfrigérateur pour autre chose que des fûts de bière ?

Non, ce produit est conçu uniquement pour le refroidissement de fûts de bière. Ne placez pas d'autres aliments.

Comment nettoyer le condenseur ?

Nettoyez le condenseur une fois par semaine à l'aide d'un aspirateur pour éviter une surconsommation d'énergie.

Que faire si la température est trop élevée ?

Vérifiez l'alimentation, dégagez les entrées d'air, nettoyez le condenseur, ou contactez le service de maintenance.

Quel type de réfrigérant est utilisé ?

Le réfrigérant est du R600a (isobutane), un gaz naturel. La quantité est de 110 g.

Comment régler le thermostat ?

Utilisez le thermostat électronique Dixell. Consultez le mode d'emploi fourni pour les réglages précis.

Quelle est la consommation électrique ?

La puissance absorbée est de 262 W. La consommation annuelle dépend de l'utilisation.

Le réfrigérateur doit-il être mis à niveau ?

Oui, utilisez les pieds réglables pour mettre le produit à niveau sur un sol plat.

Puis-je utiliser une rallonge ?

Il est déconseillé d'utiliser une rallonge. Si nécessaire, faites appel à un électricien agréé.

Que faire en cas de fuite de gaz ?

Aérez la pièce immédiatement. Évitez toute flamme. Contactez un technicien agréé pour la réparation.

MODE D'EMPLOI FK2-25/8R Gamko

Chapitre 1 Informations générales 35

• Règles de sécurité 36
• Description du produit 37
• Plaque signalétique 38

Chapitre 2 Installation 39

• Principe de fonctionnement 39
• Placement du produit 39
• Branchement électrique 39

Chapitre 3 Utilisation 40

• Première mise en marche 40
• Thermostat 40
• Remplissage du meuble frigorifique 41

Chapitre 4 Entretien 42

• Nettoyage du meuble frigorifique 42
• Problèmes techniques 43

Chapitre 5 Aspects techniques 44

• FK2-25 /xx, groupe incorporé 44
• Déclaration de conformité CE pour machines 46
• Dispositions de la directive WEEE 47
• Tableau PRP 48

Chapitre 1 Informations générales

ATTENTION ! – DANGER – Si vous négligez ces icônes et ces remarques, vous vous exposez personnellement à un danger.

ATTENTION ! – AVERTISSEMENT – Si vous négligez ces icônes et ces remarques, vous risquez d'endommager votre produit.

CONSEIL ! – Points pratiques pour une utilisation optimale de votre produit.

Nous vous remercions de l'achat d'un produit Gamko.

La présente notice d'utilisation contient votre instructions relatives à l'entretien.

Conservez le présent document à proximité du produit afin de pouvoir le consulter à tout moment. Lisez cette notice d'utilisation avant d'installer le produit. Le non-respect des instructions contenues dans la notice d'utilisation peut entraîner la dégradation du produit, la garantie ne sera alors plus valable. Une utilisation adéquate garantit la longue durée de fonctionnement.

Toutes les installations doivent être effectuées conformément aux directives des autorités locales et de la commune ainsi qu'à la directive sur les machines 2006/42/CEE. En cas de doute, contactez le technicien de service de votre service de maintenance ou votre fournisseur. Les informations contenues dans la présente notice d'utilisation peuvent être modifiées sans avis préalable.

Sécurité technique

• Vérifiez avant utilisation que la prise et le câble ne soient pas abîmés.
  • Saisissez la prise pour la débrancher.
• Vérifiez la compatibilité de l'alimentation électrique à cet appareil.
• Assurez-vous que le produit soit placé de façon stable et horizontale.
• Adressez-vous toujours à un technicien agréé pour effectuer les réparations.
• Si le cordon d'alimentation est abîmé, seuls le fabricant ou un monteur agréé sont habilités à le remplacer pour prévenir le danger.

Frigorigène

Cette unité contient un réfrigérant naturel (R600a).

La quantité de frigorigène que contient, l'appareil est inscrit sur la plaque signalétique.

• Le contact avec le liquide peut causer des brûlures froides.
• L'exposition à de faibles concentrations peut entraîner des étourdissements, des maux de tête, nausées et perte de coordination.
• Pour contact avec le liquide, rincer à l'eau pendant au moins 15 minutes. Obtenir une assistance médicale.
• L'exposition aux flammes peut provoquer l'éclatement ou l'explosion du support.
• Assurez-vous d'une bonne ventilation permanente de la pièce.
  • N'ouvrez jamais le compartiment des machines.

Pendant l'utilisation

• Utilisez ce produit seulement pour fûts de refroidissement.
• N'utilisez en aucun cas ce produit, comme marche ou escabeau.
• Ne placez jamais d'appareils électriques à l'intérieur de cet appareil.
• Assurez-vous que les grilles ne soient jamais bloquées, aussi bien à l'extérieur qu'à l'intérieur du meuble frigorifique.
• En cas de nécessité urgente, retirez la fiche de la prise de courant.

Après utilisation

- Assurez-vous de vous débarrasser du produit usagé dans un endroit sécurisé (voir Dispositions de la directive WEEE la page 47).

Description du produit

1 Plaque signalétique (intérieur)
2 Porte
3 Pieds réglables
4 Arrivée d'air
5 Sortie d'air
6 Interrupteur marche / arrêt
7 Thermostat
8 Plaque signalétique (sur l'unité de machine)

Plaque signalétique

Gamko BV Non plaisir 75 4879 AL Etten-Leur the Netherlands Type FK2-25/8R Refr. R R600A 110 gr Pwr cons. 236W Light: 1x2W max Voltage 220-240V 50 Hz Current 2,7 A Class N Year of construction 2012 Reg.nr. 201205 421347 Contains tabulated greenhouse glasses covered by the Kyoto Protocol Hematically loaded system RoHS A Numéro de type de produit B Type de frigorigène + masse C Consommation électrique D Alimentation E Intensité absorbée F Classe climatique G Année de fabrication H Code unique d'enregistrement

Catégorie climatique

Un réfrigérateur est conçu pour fonctionner dans un certain créneau de température ambiante. Ce produit est conçu pour la catégorie suivante : N: de +16 °C à +32 °C.

Frigorigène

Le fluide frigorigène est un hydrocarbure (R600a) et peuvent causer des brûlures dues au froid et les morsures de gel. L'exposition à de faibles concentrations peut entraîner des étourdissements, des maux de tête, nausées et perte de coordination. L'exposition aux flammes peut provoquer l'éclatement ou l'explosion du support.

Chapitre 2 Installation

Conseil ! Ne placez jamais le meuble frigorifique à proximité de sources de chaleur !

Principe de fonctionnement

Un meuble frigorifique fonctionne en extrayant la chaleur de l'espace à réfrigérer pour rejeter ensuite cette chaleur dans l'atmosphère. Il est recommandé de conserver un espace libre de 10 cm au minimum autour du réfrigérateur afin d'assurer une circulation optimale de l'air.

Assurez-vous que l'entrée et la sortie d'air ne soient jamais obstruées.

Placement du produit

Placez le produit sur un support plat.

1 Placez le produit dans la position désirée.
2 Placez un niveau sur le produit.
3 Le produit doit être placé avec les pieds pour assurer une circulation d'air adéquate autour de l'armoire. Afin de positionner le produit de la meilleure façon en cas de fuite de gaz R600a. En outre, les pieds sont utilisées pour l'ajustement du produit et de la mise à niveau.

Brachement électrique

• Ce produit nécessite un câble séparé pour son alimentation. En cas de dommages au câble, il convient de le changer par un câble original fourni par le fabricant.
• En cas de nécessité urgente : débrancher le cordon d'alimentation de la prise de courant.
• La prise de courant doit être facilement accessible après positionnement.
• Vérifiez la tension à l'aide de la plaque signalétique.
• Assurez-vous que le câble ne puisse pas se coincer.
• Si nécessaire, faire rallonger le câble par un électricien agréé.
• Il est déconseillé d'utiliser une rallonge.

Les crêtes et baisses de tension électrique peuvent causer des dommages, provoquant la déconnexion de l'armoire. Gamko n'est pas responsable des éventuels dommages indirects.

ARRÊT D'URGENCE

DEBRANCHER LA FICHE DE LA PRISE DE COURANT!

Chapitre 3 Utilisation

Première mise en marche

• Avant la première mise en marche, nettoyez l'armoire. Pour d'avantage de détails, reportez-vous au chapitre « entretien ».
• Après l'installation, attendez au minimum 2 heures avant de mettre en marche le meuble frigorifique.
• Branchez la fiche dans une prise de courant reliée à la terre.

Les produits FK2-25/XX groupe incorporé équipés de thermostats.

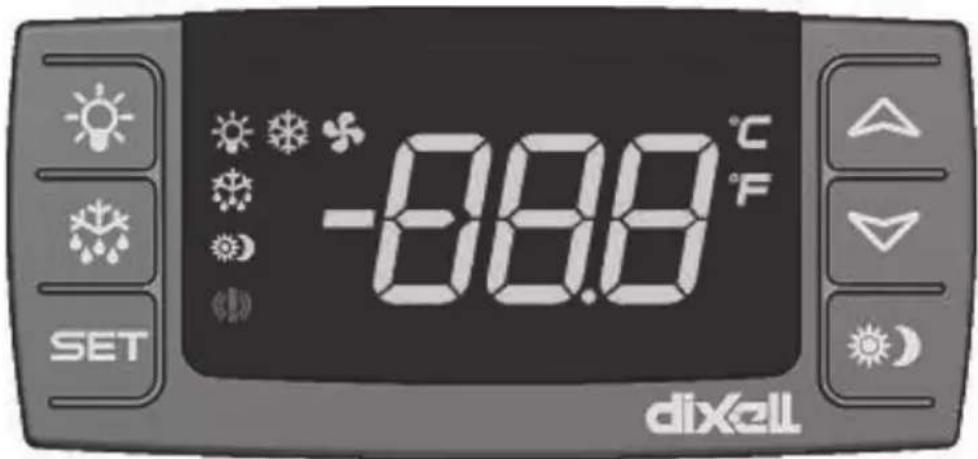

Thermostat

-8.88°C -8.88°F SET dixell

Mode d'emploi du thermostat.

Pour l'utilisation et le paramétrage du thermostat, consultez le mode d'emploi livré avec.

Remplissage du meuble frigorifique

• Ce produit ne convient que pour des fûts de bière
• Remplissez le segment le moins utilisé, l'ouverture répétée de la porte retarde la réfrigération.

Les grilles d'aération des meubles frigorifiques ne doivent JAMAIS être obstruées. Ceci pour une réfrigération et une circulation de l'air optimales.

Ne placez JAMAIS d'appareils électriques à l'intérieur du meuble frigorifique !

CONSEIL!

Appliquez pour la distribution, le principe surnommé "first-in first-out".

Ce principe consiste à toujours servir le produit le plus froid du meuble frigorifique.

Chapitre 4 Entretien

Nettoyage du meuble frigorifique

Entretien à effectuer soi-même

• Avant utilisation, nettoyez le meuble frigorifique avec de l'eau et un détergeant léger.
• Nettoyez régulièrement les segments en cas d'usage intensif.
• Le condenseur FK2-25/ ^xx lamelles doit être nettoyé une fois par semaine à l'aide d'un aspirateur. Un refroidissement utilise environ € 45,- par an en plus de l'énergie, lorsqu'ils ne sont pas maintenus propres.
• Vérifiez et nettoyez la bande magnétique (joints de porte) régulièrement. Si le joint est fissuré ou si la porte ne ferme plus, Remplaces le joint de la porte.

Attention!

• Ne démontez pas de pièces fixes pour nettoyer le compartiment machine!
• N'utilisez pas d'abrasif agressif ou de détergeant !

Problèmes techniques

Attention!

Retirez toujours la fiche de la prise de courant avant d'effectuer des réparations !

Le réfrigérateur ne se met pas en marche.

• Contrôlez la prise électrique.
• Rétablissez l'alimentation électrique en remplaçant éventuellement un fusible défectueux ou en permutant l'interrupteur.
• Contactez votre service de maintenance.

La température est trop élevée bien que le thermostat soit bien réglé.

• Contrôlez / réparez l'alimentation électrique.
• Otez le contenu susceptible d'obstruer la ventilation.
• Nettoyez la bande aimantée, remplacez-la si nécessaire.
• Procédez au dégivrage de L'évaporateur.
• Condenseur est sale, nettoyez-le.
• Thermostat ou d'un compresseur est défectueux.
• Le ventilateur (évaporateur ou le condenseur) est défectueux.
• Contactez votre service de maintenance.

La température est trop basse bien que le thermostat soit bien réglé.

• Le thermostat est défectueux.
- Contactez votre service de maintenance.

Infiltration d'eau.

• Dégivrez régulièrement – procédez si nécessaire à un dégivrage manuel supplémentaire.
• Assurez-vous que le niveau de refroidissement. Si un nivellement nécessaire.
• Contactez votre service de maintenance.

Cordon d'alimentation.

- Si le cordon d'alimentation est abîmé le service de maintenance ou une autre personne qualifiée sont habilités à le remplacer pour prévenir le danger.

Chapitre 5 Aspects techniques FK2-25 /xx, groupe incorporé

Voltage 220 - 240 V / 50 Hz / 1\~

Réfrigérant R600a

Cooling capacity 541 Watt* (14,3 cc)

Thermostat Électronique

Température réglable de +1 °C t/m +7 °C, standard +1 °C

Type

Puissance absorbée

Volume intérieure

Poids

Eclairage intérieure

Dimensions avec pieds

FK2-25/4R FK2-25/4L

262 Watt* 262 Watt*

191 L 191 L

67 kg 67 kg

1 x 2 Watt 1 x 2 Watt

880×590×860/880mm 880×590×860/880mm

Type

Puissance absorbée

Volume intérieure

Poids

Eclairage intérieure

Dimensions avec pieds

FK2-25/6R

262 Watt*

277 L

76 kg

1 x 2 Watt

1110 x 590 x 860/880 mm

FK2-25/6L

262 Watt*

277L

76 kg

1 x 2 Watt

1110 x 590 x 860/880 mm

Type

Puissance absorbée

Volume intérieure

Poids

Eclairage intérieure

Dimensions avec pieds

FK2-25/8R

262 Watt*

366 L

85 kg

1 x 2 Watt

1350 x 590 x 860/880 mm

FK2-25/8L

262 Watt*

366 L

85 kg

1 x 2 Watt

1350 x 590 x 860/880 mm

Type

Puissance absorbée

Volume intérieure

Poids

Eclairage intérieure

Dimensions avec pieds

FK2-25/2

262 Watt*

314L

82 kg

1 x 2 Watt

1210 x 590 x 860/880 mm

Déclaration de conformité CE pour machines

(directive 2006/42/CEE, Annexe II, sous A)

Fabricant: Gamko BV

Adresse : Mon Plaisir 75

4879 AL, Etten-Leur

The Netherlands – Pays-Bas

Déclarons que

Déclare ci-après que :

- FK2-25/xx

est en conformité avec les dispositions de :

• La Directive Machines (Directive 2006/42/CEE)
- Électromagnétique compatibilité (Directive 2004/108/CEE)
• Directive de basse tension (Directive 2006/95/CEE)
• PED équipement pressurisé (Directive 97/23/CE)
• La Directive RoHS (Directive 2002/95/EC)

Etten-Leur, 27 - 02 - 2012

N. Govers

Manager R&D

Gamko Holding BV est attentif à la sauvegarde de l'environnement et se conforme en tous points au dispositions de la Directive 2002 / 96 / CE, désignée par WEEE, autrement dit la Directive relative aux Déchets d'Équipements Électriques et Électroniques. Le produit est conforme à la directive 2002 / 96 / CE. À la fin de sa durée de service, le produit, qui doit être traité séparément des déchets domestiques, doit être remis à un centre de collecte séparée des équipements électriques et électroniques. La directive 2002 / 96 / CE a pour objectif de faire face au volume toujours croissant d'équipements électriques et électroniques, de faire augmenter le recyclage des équipements électriques et électroniques ( « EEE ») et enfin de restreindre le volume total de déchets d'EEE ( « WEEE ») destinés à une évacuation finale.

Le symbole représentant une poubelle biffée d'une croix signifie que le produit en question est sujet au domaine d'application de cette directive. Il appartient à l'utilisateur de confier le produit à un centre spécifique de collecte, comme cela est prévu par la législation locale ou par le distributeur. Dans le cas de l'installation d'un nouveau produit, l'ancien produit WEEE peut alors directement être collecté par le distributeur. Le fabricant, l'importateur et le distributeur sont responsables de la collecte et du traitement des déchets qu'ils ont directement collectés ou qui l'ont été par le biais d'un centre de collecte. Sur la liste jointe, figurent par pays, les coordonnées des distributeurs Gamko Holding BV. Toute violation de la Directive précitée s'accompagnera de sanctions, dans tous les pays. Gamko Holding BV suit généralement l'« interprétation du CECED » ( Comité Européen des Constructeurs d'Equipements électriques Domestiques ) selon laquelle la législation relative aux WEEE s'applique aux climatiseurs portables, déshumidificateurs, climatiseurs de fenêtre, systèmes Split jusqu'à 12 kW, frigos et compartiments congélateurs encastrables. Il est toutefois possible de constater qu'il existe des différences entrent les législations des différents Etats membres. Dans le cas où certains produits ne seraient pas visés par la législation nationale concernant la liste des produits WEEE, c'est la législation nationale qui doit être respectée, les directives WEEE ne devant pas être appliquées aux produits n'entrant pas dans le domaine d'application de ces règlementations nationales. La directive ne s'applique pas aux produits vendus à en dehors de la Communauté Européenne. Dans le cas où le produit serait vendu à l'extérieur de la Communauté Européenne, il ne sera pas nécessaire de s'adapter à la directive WEEE, il faudra par contre garantir que la législation locale a bien été respectée. Pour obtenir des informations complémentaires, il faut s'adresser au service local de collecte des déchets, au commerçant / distributeur / installateur chez qui le produit à été acheté ou bien directement à Gamko.

Tableau PRP

Ce produit contient des gaz fluorés couverts par le Protocole de Kyoto.

Nom chimique du gaz (voir plaque signalétique) R600a

Potentiel de Réchauffement Planétaire (PRP) du gaz 3

Attention

a. Système hermétiquement scellé.
b. Éviter toute émission du gaz contenu. Le gaz ne peut en aucun cas être libéré dans l'atmosphère lors de l'installation, de l'entretien et de l'élimination. En cas de détection d'une fuite du gaz contenu, la fuite doit être réparée et colmatée le plus rapidement possible.
c. L'accès à ce produit et l'entretien de ce produit sont réservés au personnel d'entretien qualifié.
