BEDIENUNGSANLEITUNG WINTECTO One ABUS

DE Vielen Dank, dass Sie sich für dieses ABUS Produkt entschieden haben! Bitte lesen Sie diese Anleitung vor der Montage und Inbetriebnahme sorgfältig durch. Bewahren Sie die Anleitung auf und weisen Sie jeden Nutzer auf die Bedienung des Produktes hin.

Das Produkt darf nur für den vorgesehenen Zweck verwendet werden. Jegliche Veränderung an dem Produkt ist untersagt.

Verpackungsmaterial und Kleinteile von Kindern fernhalten: Erstickungsgefahr!

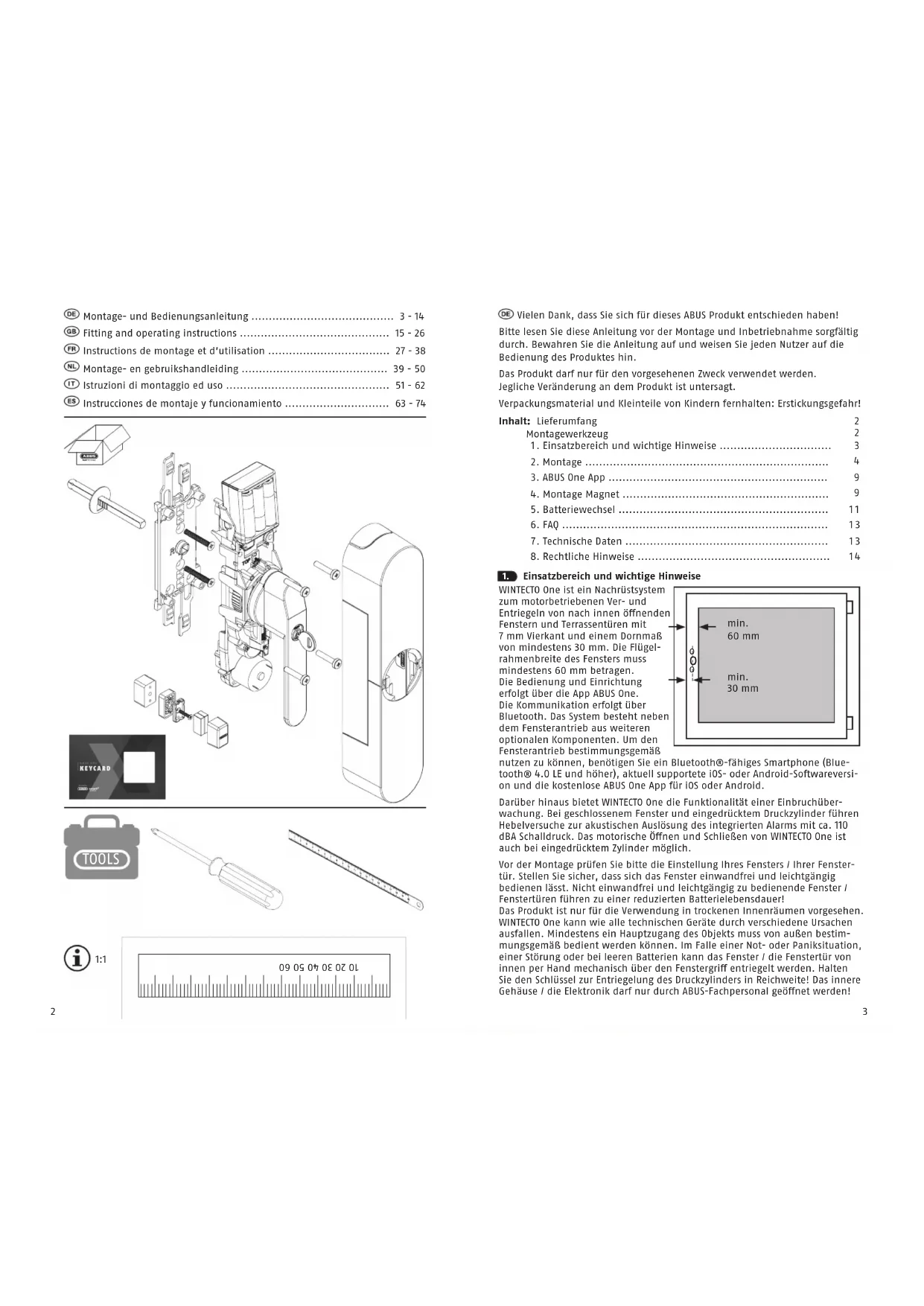

Inhalt: Lieferumfang 2 Montagewerkzeug 2
1. Einsatzbereich und wichtige Hinweise 3
2. Montage 4
3. ABUS One App 9
4. Montage Magnet 9
5. Batteriewechsel 11
6. FAQ 13
7. Technische Daten 13
8. Rechtliche Hinweise 14

1. Einsatzbereich und wichtige Hinweise

WINTECTO One ist ein Nachrüstsystem zum motorbetriebenen Ver- und Entriegeln von nach innen öffnenden Fenstern und Terrassentüren mit 7 mm Vierkant und einem Dornmaß von mindestens 30 mm. Die Flügelrahmenbreite des Fensters muss mindestens 60 mm betragen. Die Bedienung und Einrichtung erfolgt über die App ABUS One. Die Kommunikation erfolgt über Bluetooth. Das System besteht neben dem Fensterantrieb aus weiteren optionalen Komponenten. Um den Fensterantrieb bestimmungsgemäß

min. 60 mm min. 30 mm

nutzen zu können, benötigen Sie ein Bluetooth®-fähiges Smartphone (Bluetooth® 4.0 LE und höher), aktuell supportete iOS- oder Android-Softwareversion und die kostenlose ABUS One App für iOS oder Android.

Darüber hinaus bietet WINTECTO One die Funktionalität einer Einbruchüberwachung. Bei geschlossenem Fenster und eingedrücktem Druckzylinder führen Hebelversuche zur akustischen Auslösung des integrierten Alarms mit ca. 110 dBA Schalldruck. Das motorische Öffnen und Schließen von WINTECTO One ist auch bei eingedrücktem Zylinder möglich.

Vor der Montage prüfen Sie bitte die Einstellung Ihres Fensters / Ihrer Fenstertür. Stellen Sie sicher, dass sich das Fenster einwandfrei und leichtgängig bedienen lässt. Nicht einwandfrei und leichtgängig zu bedienende Fenster / Fenstertüren führen zu einer reduzierten Batterielebensdauer! Das Produkt ist nur für die Verwendung in trockenen Innenräumen vorgesehen. WINTECTO One kann wie alle technischen Geräte durch verschiedene Ursachen ausfallen. Mindestens ein Hauptzugang des Objekts muss von außen bestimmungsgemäß bedient werden können. Im Falle einer Not- oder Paniksituation, einer Störung oder bei leeren Batterien kann das Fenster / die Fenstertür von innen per Hand mechanisch über den Fenstergriff entriegelt werden. Halten Sie den Schlüssel zur Entriegelung des Druckzylinders in Reichweite! Das innere Gehäuse / die Elektronik darf nur durch ABUS-Fachpersonal geöffnet werden!

Ziehen Sie vor der Verwendung des Antriebs von außen das Fenster heran. Prüfen Sie beim Verlassen des Hauses oder der Wohnung die ordnungsgemäße Verriegelung des Fensters. Während der Motorfahrt am Fenster / an der Fenstertür nicht ziehen oder drücken und den Fenstergriff nicht festhalten! Es besteht Gefahr durch bewegte Teile.

WINTECTO One lässt sich zu einer Sicherheitsvariante aufrüsten. Erwerben Sie zusätzlich das entsprechende Nachrüstset und ein Stangenset, um ihr Fenster einbruchhemmend aufzurüsten.

Kontaktieren Sie ggf. einen Fachbetrieb.

Der Inhalt dieser Montage- und Bedienungsanleitung entspricht dem aktuellen Stand zur Zeit der Drucklegung. Aufgrund von Updates und Weiterentwicklungen kann die gedruckte Anleitung zum Zeitpunkt der Inbetriebnahme des Produktes eventuell veraltet sein. Bitte besuchen Sie daher unsere Internetseite www.abus.com und geben Sie „WINTECTO One“ in das Suchfeld ein. Auf der Produktseite finden Sie unter dem Reiter „Downloads“ stets die aktuelle und vollumfängliche Version der Montage- und Bedienungsanleitung.

1. Montage

Symbolerklärung:

Vorsicht!

H inweis zur Montage / Bedien ung

Die Anleitung zeigt die Montage an einem Fenster DIN rechts (R). Bei DIN linken Fenstern zu beachtende Abweichungen sind bei den entsprechenden Montageschritten durch die Abbildung „Fenster DIN links“ (L) gekennzeichnet.

2.1 Demontage vorhandener Griff

2.1 a 1. 2.

2.1 b Griff vor dem Abnehmen auf „geschlossen“ stellen

2,1 c 2

2.2 Montage des Getriebekastens

L L = _ mm 2,2 a

Beachten Sie die unterschiedliche Stellung bei DIN rechten und DIN linken Fenstern! Grundplatte und Vierkant zueinander spannungsfrei im 90°-Winkel montieren und Schrauben nur von Hand andrehen!

2.2f ! R 7 R

2.3 Montage der Griffeinheit

Falls die Einstellung „rechts" und „links" vertauscht wird, führt dies zum Defekt des Produktes! R L R L

2.4

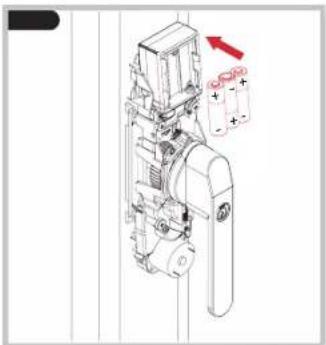

Batterien einsetzen

Nach dem Einlegen der Batterien ertönt ein Piepton.

Prüfen Sie manuell die Funktion des Fenstergriffs. Der Griff muss sich leicht drehen lassen. Sollte sich der Griff nur schwer bewegen lassen, müssen evtl. die Fensterbeschläge, die Grundplatte oder der Vierkant neu eingestellt werden

Die Montage des Magneten ist erst nach dem Einlernen möglich >> 3. >> 4.

• Laden Sie die ABUS One App herunter und aktivieren Sie Bluetooth® an Ihrem Smartphone.
• Starten Sie die App und folgen Sie den Anweisungen in der App.
• Achten Sie auf die Zuordnung der verschiedenen Keycards zu den Produkten und scannen Sie immer die zugehörige Keycard.
• Zum Einlernen des Fensterantriebs starten Sie mit dem Button „Neues ABUS Schloss hinzufügen“.
• Bewahren Sie die ABUS Keycard unbedingt auch nach dem Einlernvorgang an einem sicheren Ort auf! Die Keycard dient als Eigentumsnachweis für Ihren Fensterantrieb. Geben Sie die Keycard nicht an Dritte weiter.
• Um eine einwandfreie Funktion zu gewährleisten empfehlen wir ausdrücklich, Updates der App sowie Soft- und Firmwareaktualisierungen der Komponenten zeitnah durchzuführen. Sie erhalten hierüber Hinweise in der App. Außerdem können sie das jeweilige Update in den Einstellungen der Komponenten ausführen.

4.

Montage Magnet

Der Magnet ist für die Nutzung der Alarmfunktion erforderlich. WINTECTO One kann auch ohne Alarmfunktion / Magnet betrieben werden.

• Die Montage des Magnets ist erst nach dem Einlernen des Antriebs möglich >> 3.
- In der App lässt sich die Kippfunktion in den Einstellungen des WINTECTO One konfigurieren.

* Ist diese Einstellung gewählt, fährt das Fenster beim Betätigen der „Öffnen“-Taste aus der Kippstellung in die „Offen“-Position. Ist das Fenster immer von Hand beizuziehen!

Ziehen Sie bei Verwendung der Kippfunktion vor dem Betätigen des Antriebs stets das Fenster von Hand bei bis der Antrieb seine Ruheposition erreicht hat! Insbesondere bei älteren Fenstern und Fenstertüren besteht die Gefahr, dass der Fensterflügel aus der Verankerung gehoben wird, sofern er nicht ganz beigezogen ist.

Vorsicht im Umgang mit Magneten!

Magnete dürfen nicht in die Hände von Kindern gelangen. Kinder können Magneten in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. Suchen Sie in einem solchen Fall sofort einen Arzt auf! Gefahr des Einklemmens der Finger! Kredit- oder EC-Karten mit Magnetstreifen können geschädigt werden. Für Personen mit Herzschrittmacher, Defibrillator oder sonstigen implantierten Geräten gilt: Der Magnet kann solche Geräte negativ beeinflussen, daher insbesondere bei der Montage ausreichenden Abstand (ca. 20 cm) zwischen Magnet und implantiertem Gerät einhalten.

4.1a

Magneten senkrecht nebeneinander einlegen!

4.1 b x* 14 mm 7 mm S1 S2 x = 0 - 7 mm ---- ✓ S1 x = 8 - 12 mm 7 mm ✓ S1 x = 13 - 16 mm 14 mm ✓ S2 x = 17 - 30 mm 7 + 14 mm ✓ S2 *x = Falzhöhe

4.1 c ca. 9 cm max. 1 cm Magnethalter und Unterlagen positio- nieren (Achtung: noch nicht befestigen!)

4.1 d 3. 2. Zylinder eindrücken. Nach ca. 2 Sekunden ertönt der Scharfschalt-Ton. Zeichnen Sie die Position des Halters an. Ertönt kein Signal, wurde die Position nicht erkannt. Prüfen Sie den Abstand des Halters und die Anzahl der Unterlagen oder drehen Sie die Magneten um 180°! 1. drücken

4.1e Unterlage(n), Magnethalterbefestigung und Schrauben gemäß Tabelle in 4.1b an der markierten Stelle anschrauben. Magnethalter aufdrücken.

4,1 gf,

5. Batteriewechsel 5.25.

Nach dem Einlegen der Batterien ertönt ein Piepton.

Prüfen Sie WINTECTO One mindestens einmal im Jahr auf Beschädigungen. Weist das Produkt sichtbare Beschädigung auf, darf es nicht mehr verwendet werden.

Reinigen Sie WINTECTO One nur mit einem feuchten Tuch, verwenden Sie ke ine aggressiven Reinigungsmittel.

6. FAQ

• Der Antrieb kann nicht eingelernt werden, es erfolgt kein Quittierungston => Mitnehmerscheibe auf Gehäuserückseite nicht korrekt eingestellt (> 2.2f)
• Die Nulllage (Griff in Geschlossen-Position) kann nicht angefahren werden
  => Leichtgängigkeit der Tür einstellen, eventuell zu fest angezogene Befestigungsschrauben etwas lockern, mechanische Montage optimieren
• Beim Öffnen des Fensters / der Fenstertür aus der Kippstellung fällt dieses aus der Verankerung
  => Kippfunktion deaktivieren oder Tür während der motorischen Fahrt beiziehen (Kippfunktion in der App einstellen)
• Während der motorischen Fahrt ertönt ein Warnsignal, der Antrieb blockiert und der Fenstergriff bleibt ebenfalls in undefinierter Position stehen (überlastung des Antriebs)
  => Leichtgängigkeit des Fensters / der Fenstertür überprüfen und ggf. herstellen
  => ggf. Drehmoment des Antriebs erhöhen (Drehmoment in der App einstellen)
• vor der motorischen Fahrt oder beim Eindrücken des Druckzylinders ertönt ein Signalton
  => „Low-batt“-Meldung, ersetzen Sie alle Batterien durch neue Alkaline-
  Batterien bzw. voll geladene Akkus „ready to use“ (siehe Batteriewechsel)
• beim Eindrücken des Zylinders ertönt nach 2 Sekunden kein Quittungston => Der Fenstergriff ist nicht in Geschlossen-Position
  => Überprüfen Sie die Magnetposition

• Der Griff lässt sich nicht mechanisch bedienen
  => Zylinder eingedrückt, mit Schlüssel entriegeln

• Technische Daten

Abmessungen (inkl. Griff) 62 x 300 x 92 mm
Gewicht (ohne Batterien) 1441 Gramm
Batterietyp 6 * AA 1,5 V Alkaline LR6
Betriebstemperaturbereich 0°C bis +40°C
Funkfrequenz 2,402 GHz - 2,480 GHz
abgestrahlte maximale Sendeleistung < 10 dBm eirp
Verschlüsselung AES-128-Bit

8.

Batteriehinweise

Dieses Produkt enthält sechs Batterien AA 1,5 V Alkaline LR6. Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. Suchen Sie in einem solchen Fall sofort einen Arzt auf! Batterien müssen in der richtigen Polarität (+ und -) eingelegt werden. Leere Batterien müssen umgehend entnommen oder ersetzt werden. Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden. Die Anschlussklemmen dürfen nicht kurzgeschlossen werden. Verätzungsgefahr bei Kontakt mit ausgelaufenen oder beschädigten Batterien! Benutzen Sie in diesem Fall geeignete Schutzhandschuhe und reinigen Sie das Batteriefach mit einem trockenen Tuch. Batterien dürfen nicht zerlegt, angestochen, beschädigt, kurzgeschlossen, erhitzt, aufgeladen oder ins offene Feuer geworfen werden (Explosionsgefahr!). Lagern und benutzen Sie das Produkt nicht in Bereichen, in denen die Temperatur 0°C unterschreiten oder +40°C überschreiten kann. Setzen Sie das Produkt nicht für längere Zeit direkter Sonneneinstrahlung aus!

Konformitätserklärung

Hiermit erklärt ABUS August Bremicker Söhne KG, dass der Funkanlagentyp WIN-TECTO One den Richtlinien 2014/53/EU und 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: docs.abus.com

Lizenztexte

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und werden von der ABUS August Bremicker Söhne KG unter Lizenz verwendet. Andere Marken und Markennamen sind die der jeweiligen Eigentümer. Apple und das Apple-Logo sind Marken von Apple Inc., eingetragen in den USA und anderen Ländern und Regionen. App Store ist eine Servicemarke von Apple Inc. Google Play und das Google Play-Logo sind Marken von Google LLC.

Entsorgung

Dieses Produkt enthält wertvolle Rohstoffe. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Elektrogeräte, Akkus und Batterien dürfen nicht über den Hausmüll entsorgt werden. Die Entsorgung muss gemäß Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) bzw. gemäß Richtlinie 2006/66/EG über Batterien und Akkumulatoren sowie Altbatterien und Altakkumulatoren erfolgen. Batterien müssen vor der Entsorgung aus den Elektrogeräten entfernt und separat der Entsorgung zugeführt werden. Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien und Kunststoffteile in die Wertstoff-Sammlung. Bitte wenden Sie sich bei Rückfragen an die für die Entsorgung zuständige kommunale Behörde. Informationen zu Rücknahmestellen für Ihre Altgeräte erhalten Sie z.B. bei der örtlichen Gemeinde- bzw. Stadtverwaltung, den örtlichen Entsorgungsunternehmen oder bei Ihrem Fachhändler.

Gewährleistung

ABUS Produkte sind mit größter Sorgfalt konzipiert, hergestellt und nach geltenden Vorschriften geprüft. Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Falls nachweislich ein Material- oder Herstellungsfehler vorliegt, wird das Produkt nach Ermessen von ABUS repariert oder ersetzt. Die Gewährleistung endet in diesen Fällen mit dem Ablauf der ursprünglichen Gewährleistungslaufzeit. Weitergehende Ansprüche sind ausdrücklich ausgeschlossen. ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z.B. Transport, Gewalteinwirkung), unsachgemäße Bedienung, normalen Verschleiß und Nichtbeachtung dieser Anleitung entstanden sind. Bei Geltendmachung eines Gewährleistungsanspruchs ist dem zu beanstandenden Produkt der originale Kaufbeleg mit Kaufdatum und eine kurze schriftliche Fehlerbeschreibung beizufügen.

Technische Änderungen vorbehalten. Für Druckfehler und Irrtümer keine Haftung.
